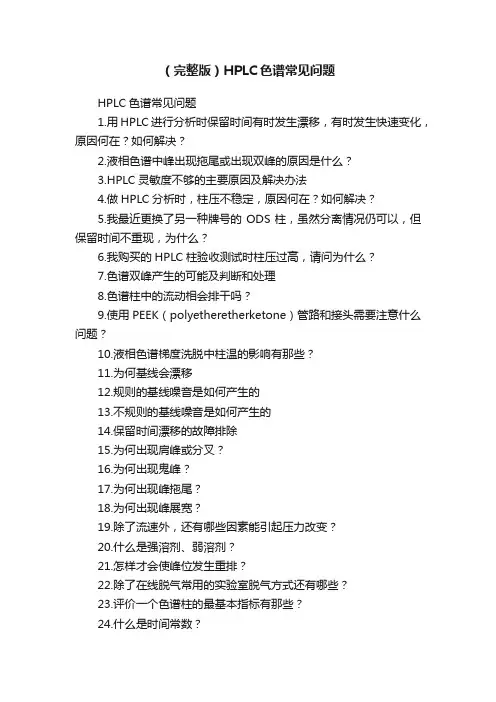

HPLC 谱图常见问题原因及解决方式汇总液相色谱系统的许多问题都可以在谱图上反映出来。其中有一些问题可以通过改变设备参数得到解决；而其他的问题必须通过修改操作程序来解决。对于色谱柱和流动相的正确选择是得到好的色谱图的关键所在。

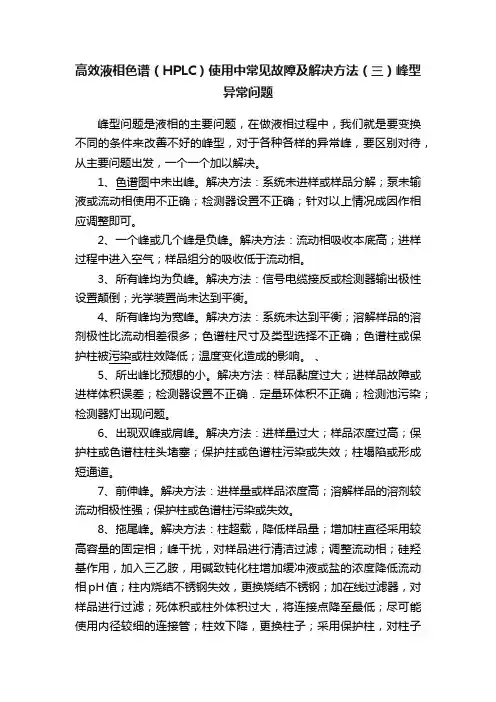

A.峰拖尾
B.峰前延
C.峰分叉
D.峰变形
E.早出的峰变形
解决办法
原因
F. 早出的峰拖尾程度大于晚出的峰
G ．K’增加时，脱尾更严重
H. 酸性或碱性化合物的峰拖尾
a.使用浓度50～100mM 的缓冲液；
1.缓冲不合适；
b.使用P ka 等于流动相pH 值的缓冲液；
I.额外的峰
J.保留时间波动
原因
解决办法
L.基线漂移
M.基线噪音（规则的）
N.基线噪音（不规则的）
O.宽峰
P.分离度降低
Q.所有的峰面积都太小
R.所有峰面积都太大
施工图设计中常见问题 一．图纸表达： 1.图纸不满足甲的深度要求，漏项较多，如缺出入口钢结构雨棚、室外坡道顶棚等。 2.图纸不满足甲的技术标准及部品标准，如构造做法标准、门窗标准、栏杆标准、空调位 标准、电梯标准等。 3.住宅小区的不同楼号建筑标准不一致，如构造做法、门窗立面、节能设计等。 4.外墙上应予留的洞口水平和竖向定位不全，留洞没有和结构、水暖、电气专业、人防专 业图核对，出现漏留、冲突现象。 5.地下室平面轴网应与地上建筑物轴网有明确的对应关系，地下室平面中应标注与地上建 筑物轴网的相对关系尺寸。 6.总平面中应标注地下室外轮廓线，并在四角处标注轴线、号，轴线交点处标注坐标，保 证出图前总图和单体建筑形成统一整体，避免因设计过程中地上地下单体的局部变动，而总平面未跟踪变动导致的不对照。 7.设计人员提供的审核校对图普遍对设计说明和总平面位置图不重视，甚至不提供总平面 位置图。 二．防火设计： 1．没有结合不同的功能分区进行防火分区划分。 2．防火墙上的门洞没有设置甲级防火门。 3．防火分区两侧的门窗洞口防火间距不足时，没有相应防火分隔措施。 4．上下层之间门窗洞口防火间距不足时，没有相应防火分隔措施。 5．楼梯间及前室与相邻部位门窗洞口防火间距不足时，没有相应防火分隔措施。 6．火灾危险性较大的房间的房门及外窗洞口没有采取防火分隔措施。 7. 不同的功能分区在一层共用出入口，如住宅配套用房与住宅、商业与住宅等。 8. 对汽车库、修车库、停车场设计防火规的理解： 1)地面上无人员进入的机械停车库，可以理解为停车场，停车场的定义是停车的露天场地 或构筑物，很明显它是用于停车的构筑物。这样它与民用建筑的防火间距最少为6米。 2)对于敞开式汽车库，要注意是指多个防火分区都要达到定义的要求，如对于平面尺度很 大的，有可能个别防火分区不直接对外通风，这样就不能认定它是敞开的。 3)新规对汽车库、修车库、停车场的分类增加了面积控制项，是车位和面积的双控，不要 试图少计算车位规避汽车疏散坡道不够的手法。 4)防火规中计算汽车疏散口的数量時，单车道即可。但是建通评价是按双车道计算的，单 车道只能算半个。
笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大 部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关 要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的 道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐 标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标 高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道 路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方， 增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上 下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车 场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来 困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5 米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部 位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。 总说明中占地面积一般都缺标注。
2013/12/2四大图谱综合解析[解] 从分子式CHO，求得不饱和度为零，故未知物应为512饱和脂肪族化合物。 1 某未知物分子式为CHO，它的质谱、红外光谱以及核磁共振谱如图，512未知物的红外光谱是在CCl溶液中测定的，样品的CCl稀溶液它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构。44-1的红外光谱在3640cm处有1尖峰，这是游离O H基的特征吸收峰。样品的CCl4浓溶液在3360cm-1处有1宽峰，但当溶液稀释后复又消失，说明存在着分子间氢键。未知物核磁共振谱中δ4. 1处的宽峰，经重水交换后消失。上述事实确定，未知物分子中存在着羟基。未知物核磁共振谱中δ0.9处的单峰，积分值相当3个质子，可看成是连在同一碳原子上的3个甲基。δ3.2处的单峰，积分值相当2个质子，对应1个亚甲基，看来该次甲基在分子中位于特丁基和羟基之间。质谱中从分子离子峰失去质量31（－CHOH）部分而形成基2峰m/e57的事实为上述看法提供了证据，因此，未知物的结构CH是3CCl稀溶液的红外光谱, CCl浓溶液44 CHOH C HC在3360cm-1处有1宽峰23 CH3 2. 某未知物，它的质谱、红外光谱以及核磁共振谱如图，它的根据这一结构式，未知物质谱中的主要碎片离子得到了如下紫外吸收光谱在210nm以上没有吸收，确定此未知物。解释。CH CH3+3.+ +C CH HCOH CHOH C HC3223 m/e31CH CH33 m/e88m/e57-2H -CH-H-CH33m/e29 CH m/e73CHC23+ m/e41 [解] 在未知物的质谱图中最高质荷比131处有1个丰度很小的峰，应从分子量减去这一部分，剩下的质量数是44，仅足以组为分子离子峰，即未知物的分子量为131。由于分子量为奇数，所以未成1个最简单的叔胺基。知物分子含奇数个氮原子。根据未知物的光谱数据中无伯或仲胺、腈、CH3N酞胺、硝基化合物或杂芳环化合物的特征，可假定氮原子以叔胺形式存CH3在。红外光谱中在1748 cm-1处有一强羰基吸收带，在1235 cm-1附近有1典型正好核磁共振谱中δ2. 20处的单峰(6H )，相当于2个连到氮原子上的宽强C－O－C伸缩振动吸收带，可见未知物分子中含有酯基。1040 的甲基。因此，未知物的结构为:-1cm处的吸收带则进一步指出未知物可能是伯醇乙酸酯。O核磁共振谱中δ1.95处的单峰(3H），相当1个甲基。从它的化学位移来CH3N看，很可能与羰基相邻。对于这一点，质谱中，m/e43的碎片离子CHCHCHOC223CH(CHC=O)提供了有力的证据。在核磁共振谱中有2个等面积(2H)的三重33峰，并且它们的裂距相等，相当于AA’XX'系统。有理由认为它们是2个此外，质谱中的基峰m /e 58是胺的特征碎片离子峰，它是由氮原子相连的亚甲－CH－CH，其中去屏蔽较大的亚甲基与酯基上的氧原子22的β位上的碳碳键断裂而生成的。结合其它光谱信息，可定出这个相连。碎片为至此，可知未知物具有下述的部分结构：CHO3NCH2CHCHCHOCCH32231 2013/12/23.某未知物CH的UV、IR、1H NMR、MS谱图及13C NMR数据如下，推[解] 1. 从分子式CH，计算不饱和度Ω＝4；11161116导未知物结构。 2. 结构式推导未知物碳谱数据UV：240～275 nm 吸收带具有精细结构，表明化合物为芳烃；序号δc序号δc碳原子碳原子IR :：695、740 cm-1 表明分子中含有单取代苯环；（ppm）个数（ppm）个数MS ：m/z 148为分子离子峰，其合理丢失一个碎片，得到m/z 91的苄基离子；1143.01632.01 313C NMR：在（40～10）ppm 的高场区有5个sp杂化碳原子；2128.52731.51 1H NMR：积分高度比表明分子中有1个CH和4个－CH－，其中（1.4～1.2）3128.02822.5132 ppm为2个CH的重叠峰；4125.51910.012因此，此化合物应含有一个苯环和一个CH的烷基。511536.01 1H NMR 谱中各峰裂分情况分析，取代基为正戊基，即化合物的结构为：23
施工图审查中常见的错误 1. 消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2. 地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。 3. 地下车库出入封闭楼梯间门未设置乙级防火门。 4. 汽车坡道出入口处未设防火卷帘。 5. 地下室设喷淋系统后一个防火分区面积仍超过 1000 平方米。（非车库用房） 6. 地下自行车库防火分区面积超过500 平方米 7. 柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8. 设备用房门不应直接开向楼梯间。 9. 防火门开启方向朝向变形缝。 10. 楼梯电梯间合用前室外窗开启面积小于3.0 平方米，不满足高规。 11. 复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。 12. 对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。 13. 卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。 14. 玻璃面积大于1.5 平方米，要在门窗说明中说明采用安全玻璃。 15. 厨房窗开口的上方应设置不小于1M 的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89 第 3.3.11 条的规定。（餐厅） 17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm 。 18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。 1. 应设环形消防车道的未设消防车道。 2. 位于两个防火分区之间的消防车道未用防火墙分隔。 3. 地下室内安全疏散最大距离超过60 米。 4. 袋形走道尽端的房间室内安全疏散距离越过20 米。 5. 安全疏散出口穿过其他房间方能到达。 6. 安全疏散门采用了弹簧门、卷帘门。 7. 直接开向疏散楼梯间的门未设甲级防火门。 8. 两个安全出口间的距离不足5 米。 9. 六层教学楼采用了开敞楼梯（应为封闭楼梯）。 10 一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60 平方米的多层建筑的房间只开了一个门。
施工图建筑专业常见问题 1类设计错误(强条) 供残疾人使用的门，其门扇未设横执把手和关门拉手，在门扇下方未安装0.35m高的护门板，门扇未安装视线观察玻璃，不符合《城市道路和建筑物无障碍设计规范》7.4.1条第5款。 供残疾人使用的门，其门内外地面高差大于15mm，且未以斜面过渡，不符合《城市道路和建筑物无障碍设计规范》7.4.1条第6款。 楼梯间对外疏散门的净宽小于0.9m，不符合《建规》5.3.14条。 建筑外墙距离停车场防火间距小于6.0m，不符合《汽车库、修车库、停车场设计规范》4.2.1条的规定。 防火墙两侧窗之间最边缘的水平距离小于2.0m，且未设置固定乙级防火窗，不符合《高规》5.2.2条。 楼梯间内墙上开有窗，不符合《高规》6.2.5.1条。 楼梯的首层紧接出口时，未采取防火措施与其它部分隔开，不符合《高规》6.2.2.3条。 楼梯及前室首层疏散门及门洞的净宽（装修后的净宽）小于 1.20m，不符合《高规》6.1.9条。 空调机房内墙上全嵌入消火栓，箱体耐火时间达不到2h，不符合《高规》5.2.7条。 中小报告厅走道宽度尺寸漏标，大报厅中间走道和右走道宽度尺寸漏标。其宽度尺寸应符合《高规》6.1.11.1条。 地下层平面中，水泵房、高压室、变配电室的门均直接开向楼梯前室，不符合《高规》6.2.5.1条。 影视厅的安全疏散门未设乙级防火门，不符合《高规》4.1.5A条。 防火分区仅有一个安全出口，不符合《高规》6.1.1条。 公共建筑未做无障碍设计，不符合《城市道路和建筑物无障碍设计规范》5.1.2要求。 地下室楼梯间不具备封闭楼梯间的条件，未设置防烟楼梯间，不符合《高规》6.2.2.1条的规定。 住宅公共部位通道的净宽小于1.20m，不符合《住宅建筑规范》5.2.1条。 防烟楼梯间前室可开启外窗面积小于2.0㎡，合用前室小于3.0㎡，不符合《高规》8.2.2.1条。 防烟楼梯间每五层内可开启外窗总面积之和小于2㎡，不符合《高规》8.2.2.2条。 楼梯前室消火栓处的净宽小于1.20m，不符合《住宅建筑规范》5.2.1条。 住宅不满足两个出口，不符合《高规》6.1.1条 厨房与卫生间、餐厅与卫生间的窗对视，均存在视线干扰。不符合《住宅建筑规范》4.1.1条的视觉卫生要求。 主楼与裙楼、辅楼与裙楼的防火间距不足9.0m，不符合《高规》4.2.1条。 地下室的楼梯间在首层没有直通室外，不符合《高规》第6.2.8条规定。 电梯与卧室紧邻布置时，未采取隔声和减震措施，不符合《住宅建筑规范》第7.1.5条规定。住宅的公共出入口位于入户花园下部，未采取防止物体坠落伤人的安全措施，不符合《住宅建筑规范》5.2.4条。 住宅虽有两个安全出口，但两个安全出口之间的距离小于5m，不符合《高规》6.1.5条。
公共建筑施工图设计常见问题分析（建筑设计与建筑防火） 2013.06
一、建筑设计 1 施工图设计深度的问题 1.1 总平面设计深度不够。 总平面设计涉及到内容比较多，部分内容可能由非建筑设计单位承担，如景观、市政等，但作为主体设计单位，总平面中基本的各类控制线、建筑定位、层次、高度、建筑间距（包括与构筑物、油罐、水池等）、道路、坡道、出入口、停车场、消防通道、消防扑救场地、竖向标高、场地及道路坡度等均应明确表达，设计深度及内容应满足《建筑工程设计文件深度的规定》的要求，复杂项目应根据场地及设计内容，分别进行总图设计。 1.2 建筑平面功能不明或缺少必要的布置。 各类用房及空间应有名称并应能反映其实际功能。在综合性公共建筑中，歌舞娱乐场所、餐饮厨房等应按相关规范进行基本的功能平面布置，不应完全交给二次装修设计，否则特别在防火设计等方面无法进行审查，建筑设计也不能对二次装修设计提供必要的指导和限制，难以满足建筑安全、合理的要求。 1.3 设计说明表达不完整或缺乏针对性，设计依据采用废止规范等，建筑平、立、剖面尺寸不全，部分构造大样缺失或不全等。 说明不清、尺寸不全、构造不明，设计深度不满足规定要求，不仅会出现审查中违反强制性条文的情况，同时也不能满足实际施工要求，难以保证质量。设计依据中采用的规范标准必须是现行有效版本。 2 地下室防水的问题 大部分地下室一般为停车库等用房，防水等级一般为二级，但许多大型项目地下室功能复杂，经常出现商场、餐饮、办公等长期有人员停留的空间，同时，地下室变电所、消防控制室等均为重要的用房，根据《地下工程防水技术规范》第3.2.2条的规定应采取一级防水。 超出地上建筑部位的种植土顶板的防水等级应为一级，其最上层防水层应采用耐
2013/12/2
四大图谱综合解析
1 某未知物分子式为C5 H12 O，它的质谱、红外光谱以及核磁共振谱如图，
它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构。
CCl4稀溶液的红外光谱, CCl4浓溶液 在3360cm-1处有1宽峰
[解] 从分子式C5H12O，求得不饱和度为零，故未知物应为 饱和脂肪族化合物。 未知物的红外光谱是在CCl4溶液中测定的，样品的CCl4稀溶液 的红外光谱在3640cm-1处有 1尖峰，这是游离 O H基的特征吸收 峰。样品的CCl4浓溶液在 3360cm-1处有 1宽峰，但当溶液稀释 后复又消失，说明存在着分子间氢键。未知物核磁共振谱中δ4. 1处的宽峰，经重水交换后消失。上述事实确定，未知物分子 中存在着羟基。 未知物核磁共振谱中δ0.9处的单峰，积分值相当3个质子，可 看成是连在同一碳原子上的3个甲基。δ3.2处的单峰，积分值 相当2个质子，对应1个亚甲基，看来该次甲基在分子中位于特 丁基和羟基之间。 质谱中从分子离子峰失去质量31（－ CH2 OH）部分而形成基 峰m/e57的事实为上述看法提供了证据，因此，未知物的结构 CH3 是
H3C
C
CH3
CH2OH
根据这一结构式，未知物质谱中的主要碎片离子得到了如下 解释。
CH 3
2. 某未知物，它的质谱、红外光谱以及核磁共振谱如图，它的 紫外吸收光谱在210nm以上没有吸收，确定此未知物。
CH2
+ OH m/e31 -2H
+ . CH2OH
H3C
CH3
H3C
C
CH 3
C+
CH3
m/e88 -CH3 m/e29 m/e73
m/e57 -CH3 -H CH 3 C + CH 2
m/e41
[解] 在未知物的质谱图中最高质荷比131处有1个丰度很小的峰，应 为分子离子峰，即未知物的分子量为131。由于分子量为奇数，所以未 知物分子含奇数个氮原子。根据未知物的光谱数据中无伯或仲胺、腈、 酞胺、硝基化合物或杂芳环化合物的特征，可假定氮原子以叔胺形式存 在。 红外光谱中在1748 cm-1处有一强羰基吸收带，在1235 cm-1附近有1典型 的宽强C－O－C伸缩振动吸收带，可见未知物分子中含有酯基。1040 cm-1处的吸收带则进一步指出未知物可能是伯醇乙酸酯。 核磁共振谱中δ1.95处的单峰(3H），相当1个甲基。从它的化学位移来 看，很可能与羰基相邻。对于这一点，质谱中，m/e43的碎片离子 (CH3C=O)提供了有力的证据。在核磁共振谱中有2个等面积(2H)的三重 峰，并且它们的裂距相等，相当于AA’XX'系统。有理由认为它们是2个 相连的亚甲－CH2－CH2，其中去屏蔽较大的亚甲基与酯基上的氧原子 相连。 至此，可知未知物具有下述的部分结构：
O CH 2 CH 2 O C CH 3
从分子量减去这一部分，剩下的质量数是 44，仅足以组 成1个最简单的叔胺基。
CH 3 CH3 N
正好核磁共振谱中δ2. 20处的单峰(6H )，相当于2个连到氮原子上 的甲基。因此，未知物的结构为:
CH3 CH3 O N CH2 CH2 O C CH3
此外，质谱中的基峰m /e 58是胺的特征碎片离子峰，它是由氮原子 的β位上的碳碳键断裂而生成的。结合其它光谱信息，可定出这个 碎片为
CH3 CH3 N CH 2
1
建筑施工图中常见 问题
建筑施工图中常见问题 1、说明中与本工程无关的内容应删掉。 2、说明、做法表、节能专篇要统一，各部位保温做法应在建筑 做法表中体现。(做法引用图集，要注意说明保温做法和厚度) 3、门窗表中要注明外窗耐火完整性。(高层建筑中) 4、节能计算中修正系数、导热系数要准确。(注意两表一报告 要统一) 5、同一套图纸中字体要统一。(统一成？？？) 6、总平面中应标注消防车道、转弯半径、登高场地、平面定 位、竖向标高等，一些其它图层应关掉。 7、图纸中应明确担架电梯的轿厢尺寸。(应在说明中说明统一 大小。) 8、平面图中应画构造柱，注意构造柱是否会影响嵌入式消火 栓。 9、住宅走廊要注意是否有消火栓凸出影响走廊宽度。（疏散宽 度为净宽度，影响消防验收） 10、要注意与其它专业的配合，如暖通专业预留洞口等。建筑专 业修改图纸要及时反馈给其它专业，如卫生间洁具位置调整要及时提供给水专业，屋顶水箱位置变化要提供给结构专业。（卫生间洁具调整通知给排水。）
11、卫生间、厨房布置要合理、人性化、设计要重复推敲，避免 排气道、油烟机遮挡窗户，流线不合理等问题。（1.煤气灶在窗户下油烟机遮挡窗户2.墙垛不够宽、排气道烟道挡窗户设计时注意烟道大小） 12、平面图中标注每层建筑面积（图名下标注），商业网点要标 注每间店铺的面积。 13、住宅建筑建议平面图中一个单元标注户型细部尺寸，一个单 元布置家具。 14、门窗大样图中的开启扇要满足规范要求。如住宅卧室、起居 室、明卫的开口面积不应小于房间面积的1/20，厨房开口通风面积不应小于该房间地板面积的1/10，并不得小于 0.6m2。根据L13J4-1平开窗的开启扇，其净宽不宜大于 600，净高不宜大于1400；推拉窗的开启扇，其净宽不宜大于900，净高不宜大于1500；内平开下悬窗的开启扇，其净宽不宜大于800，净高不宜大于1500； 15、室内外高差小于或等于0.6m时，首层的低窗台可不加防护 措施《技术措施》第10.5.2条。 16、地下室采用SBS防水卷材时需注明II型。 17、室外空调机在排除空气一侧不应有遮挡物；空调搁板造型有 翻沿时，要注意空调板排水；空调搁板的高度应不小于1000； 18、屋面外排水要注意对外观的影响，雨水管要避开窗、雨棚
施工图设计常见问题汇总 我院施工图质量抽查、审图机构的审查中出现的常见和重要的问题，分专业整理如下，各设计单位在今后的设计工作中需予以注意，不断提高设计质量。 建筑专业： 一、强条与规范方面的问题 1．地下车库停车位，未表达无障碍停车位的数量和位置。 2．地下车库坡道出入口应按照GB50352-2005《民用建筑设计通则》第5.2.4条，调整与基地道路保持不小于7.5m的安全距离。 3．高层建筑的周围，应设环形消防车道。当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道，当建筑的沿街长度超过规定时，应在适中位置设置穿过建筑的消防车道。 4．不应穿过其他功能房间才能到达安全疏散出口。位于袋形走道尽端的房间，室内安全疏散距离越过规定。 5．室外拦板用玻璃的厚度应符合JGJ113-2009《建筑玻璃应用技术规程》7.2.5条要求之外，还应进行玻璃抗风压设计并考虑地震作用的组合效应。 6．JGJ113-2009《建筑玻璃应用技术规程》第8.2.2条，屋面玻璃必须使用安全玻璃，当屋面玻璃最高点离地面大于3m时，必须使用夹层玻璃。用于屋面的夹层玻璃其胶片厚度不应小于0.76 mm。
7．JGJ113-2009《建筑玻璃应用技术规程》第9.1.2条，地板玻璃必须采用夹层玻璃，点支承地板玻璃必须采用钢化夹层玻璃。钢化玻璃应进行均质处理。 8．有45层的高层住宅厨房排烟道选用10EJ507《排烟道图集》，但该图集说明只适用于40及40层以下住宅，故不应选用此图集。9．自2012年9月1日起应按GB50763-2012《无障碍设计规范》设计，原《城市道路和建筑物无障碍设计规范》JGJ50-2001同时废止。10．按GB50763-2012《无障碍设计规范》8.1.2条规定公共建筑基地内总停车位在100辆以下时应设置不少于1个无障碍机动车停车位，100辆以上时应设置不少于总停车数1%的无障碍机动车停车位。11．按GB50763-2012《无障碍设计规范》7.3.1条规定居住区内凡为居民服务的建筑应设无障碍出入口，有电梯的则至少设1部无障碍电梯，无电梯的则至少设1部无障碍楼梯。无障碍楼梯应符合3.6.1条的要求。 12．某工程共十栋超高层住宅，总户数为3568套，按2%规定应配70套无障碍住房，但说明中其数量未达标，位置亦无法核实。 13．设备用房的门直接开向疏散楼梯间。 14．按GB50174-2008《电子信息系统机房设计规范》规定，当A级或B级电子信息系统机房设在建筑物内时，主机房与其它相邻空间应以耐火等级不低于2h的隔墙分隔，隔墙上开门应为甲级防火门。15．JGJ16-2008《民用建筑电气设计规范》第4.9.2条规定，配变电所的门应为防火门，并应符合(1)-(6)条规定。 （1）配变电所位于高层主体建筑或裙房内时，通向其它相邻房间的
施工图审查中常见的建筑设计问题 施工图审查中常见的建筑设计问题 江锦兰 笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排
水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。 3.防火设计说明普遍存在问题。按《建筑工程设计文件编制深度规定》要求每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。 4.有关“夏热冬冷地区”节能设计的说明，也普遍存在问题(居住建筑的节能设计)： (1)外窗，特别东西窗缺保温隔热措施。 (2)导热系数的主体部位值与平均值概念不清，把建筑主体部位的K值作为平均K值说明。 (3)缺节能设计计算书及节能设计审查文件，造成节能设计不经济。 5.幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其它特殊构造，对其设计、制作、安装等技术要求未加说明。 6.缺电梯(自动扶梯)，选择及性能说明包括(功能、载重量、速度、停站数、提升高度等等)。 7.墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
结构施工图审查常见问题汇总 一、计算书： 1、基本风压和基本雪压数值书写有误。 风荷载60米以上高层乘以1.1系数； 雪荷载敏感结构取100年数值。 （雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。） 2、荷载取值不满足规范要求。 存在荷载漏输或取值偏小。（尤其应注意卫生间、楼梯间、阳台等。） 机房层平面太阳能集热板区面层恒载输入不足。 附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于4KN/m2，建议取4KN/m2。） 对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。 覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小） 3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。 存在整体抗浮满足，局部抗浮不满足。（下沉庭院、坡道等） 4、地下室防水砼外墙抗裂计算 朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。 考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。 5、场地类别有误。 场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。 6、地面粗糙度 应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。 7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。嵌固层选用 应与地下室统一。 单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，满足刚度比2的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。 8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减 系数。 9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。 单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。
建筑施工图设计常见问题讨论提纲 1.为协助年轻建筑师尽快提高施工图设计水平,本人对在施工图校对、审查中发现的一般问题进行总结归纳，提供给年轻建筑师在施工图设计中借鉴和参考，对经验丰富的建筑师仅做参考和讨论。 2.关于施工图设计问题涉及专业知识较多，利用很短时间很难把我们所遇到的问题说清楚，本人总结的问题由于水平所限，也仅仅是初步的和一般问题，有的也很肤浅，对于施工图设计还要靠我们在工作中不断总结和学习。 3.对所罗列的问题很多设计人在工作实践中已经掌握了，有的还做的已经掌握的很熟练了，我希望在座的同行能把自己好经验和好的设计向大家介绍，供大家分享和学习，五部在这方面已经做的很好了，应该值得大力提倡和鼓励。靠技术吃饭的企业如果不能与其他企业交流，企业很难发展，学术气氛活跃，这样的企业才能有生机。根据公司领导的指示精神，本人“无知者无畏”先开个头，起个抛砖引玉作用，象唱京戏开场时打小旗的一样，希望今后名角出场唱出好戏，我相信，只要我们能有个好的机制和好的学术气氛，我门应该能好戏连台。
对建筑专业的认识，我个人认为建筑专业同工业工艺专业一样对待，有些方面甚至比工艺要求更高，建筑专业综合能力，掌握其他专业知识面要更宽，一栋建筑和一座工厂设计是否合理、建筑专业是否真正发挥作用，其设计是不可想象的。通常我们认为只要不影响到安全，建筑专业只是好看不好看的问题，这样的认识还是很初步的和传统的看法，随着人们的认识的不断进步，相互间的理解将更加符合实际。 一、建筑施工图设计一般原则： 1.建筑施工图设计尽可能用最少的图纸和最简练的说明完整的表达出建筑师的设计意图； 2.建筑施工图设计在建筑方案设计基础上，通过方案深化之后达到施工图设计要求，再进行施工图设计，其设计首先应满足使用（工艺）要求、符合有关规范的规定、做到设计科学合理、安全、经济、美观、实用，同时还应考虑维修和管理的需要。 3.建筑设计人在施工图设计中要熟悉各类建筑规范特别是强制性条文以及有关地方法规的贯彻执行（如民用建筑设计通则、建筑统一技术措施、建筑节能统一技术措施、建筑设计防火规范、高层建筑防火规范等常用规范），了解工艺、结构、设备、电气、经济、施工、建筑材料等方面的专业知识，建筑专业设
3 待鉴定的化合物（I）和（II）它们的分子式均为C8H12O4。它们的质谱、红外光谱和核磁共振谱见图。也测定了它们的紫外吸收光谱数据：(I)λmax223nm，δ4100；（II）λmax219nm，δ2300，试确定这两个化合物。 未之物（I）的质谱 未之物（II）质谱
化合物（I）的红外光谱 化合物（II）的红外光谱 化合物（I）的核磁共振谱
化合物（II）的核磁共振谱 [解] 由于未知物（I）和（II）的分子式均为C8H12O4，所以它们的不饱和度也都是3，因此它们均不含有苯环。（I）和（II）的红外光谱呈现烯烃特征吸收，未知物（I）：3080cm-1，(υ=C-H)，1650cm-1(υ=C-C) 未知物（II）：:3060cm-1 (υ=C-H)，1645cm-1(υ=C-C) 与此同时两者的红外光谱在1730cm-1以及1150～1300 cm-1之间均具有很强的吸收带，说明（I)和(II)的分子中均具有酯基； (I)的核磁共振谱在δ6.8处有1单峰，（II）在δ6.2处也有1单峰，它们的积分值均相当2个质子。显然，它们都是受到去屏蔽作用影响的等同的烯烃质子。另外，(I)和(II )在δ4. 2处的四重峰以及在δ1.25处的三重峰，此两峰的总积分值均相当10个质子，可解释为是2个连到酯基上的乙基。因此(I)和(II)分子中均存在2个酯基。这一点，与它们分子式中都含有4个氧原子的事实一致。 几何异构体顺丁烯二酸二乙酯(马来酸二乙酯)和反丁烯二酸二乙酯（富马酸二乙酯)与上述分析结果一致。现在需要确定化合物([)和(II)分别相当于其中的哪一个。 COOEt COOEt COOEt EtOOC 顺丁烯二酸二乙酯反丁烯二酸二乙酯 利用紫外吸收光谱所提供的信息，上述问题可以得到完满解决。由于富马酸二乙酯分子的共平面性很好，在立体化学上它属于反式结构。而在顺丁烯二酸二乙酯中，由于2个乙酯基在空间的相互作用，因而降低了分子的共平面性，使共轭作用受到影响，从而使紫外吸收波长变短。
（建筑工程管理）结构施工图审查中常见问题总结
结构施工图审查中常见问题总结 .1常见的违反国家颁布的相关法律、法规规定的问题 建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）： 1.1未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十壹条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值和勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未和勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应和勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位和勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设壹个水位进行计算，水位取值壹定要经过勘察单位核实确认。 1.2采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。 1.3地基基础设计问题：桩型及其施工工艺的选择应和实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证且应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有俩个工程存在该问题。如壹定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中壹定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有： 1)锤击沉管灌注桩禁止在市区及深厚软土地基中使用； 2)振动沉管灌注桩禁止在密集市区及深厚软土地基中使用； 3)静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用； 4)冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用； 5)锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用； 6)静压预制桩限制在挤土可能对周边造成影响的场地使用； 7)人工挖孔桩：限于安全、防护有保证的允许深度内使用；地下水位以下必须采取安全可靠的降水措施、且不会对周边环境造成影响时方可使用；有砂、碎卵石含水层，深厚淤泥层（W>60%），垃圾填埋层以及化工厂等场地禁止使用； 8)振冲挤密碎石桩限于在市区以外的砂土、粉土、粉质粘土、素填土和杂填土地基处理，不应采用振冲置换碎石桩； 9)悬臂式支护：当软土厚度≥5m且基坑深度≥5m时限制使用； 10)水泥土重力式支护：当软土厚度＞8m且基坑深度≥6m时限制使用； 11)土钉墙支护：适用于非软土场地，且基坑深度不大于12m、地下水经过处理； 12)喷锚支护：当开挖深度＞4m时限制使用。 1.4超限问题：属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，应根据《超限高层建筑工程抗震设防管理规定》（中华人民共和国建设部第111号令）进行抗震设防专项审查。尤其建质[2003]46号文规定中的特别不规则超
建筑专业施工图审查和图纸会审常见问题汇编（2017） 一、地下室部分 1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m 3。发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。 2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、 排水沟和集水井等。消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。 3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个 门应为甲级防火门。在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。 4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中 应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m3。 5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。 6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要 求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。 7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离 不超60m，注明每层停车数量并在地下一层注明地下总停车数量。地下三层及以下或与室 外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。 8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。汽车坡道转弯90°时 内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。 9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘, 地下一层至首层的汽车坡道则不需设置防火卷帘。
二、总平面 1、总平面图：场地四周的测量坐标或定位尺寸，道路红线、建筑红线、用地红线、水域控制线（蓝线）等；指北针或风向玫瑰图。 2、列表说明建筑容量及各项经济技术指标。例如：用地面积、建筑总的占地面积、总建筑面积（其中地上总建筑面积、地下总建筑面积，地上不计容建筑面积），容积率（上限）、绿化率（下限）、建筑密度（上限）等；地下、地上汽车停车位数量；地上、地下自行车停车位数量等；工程最高建筑物的层数及高度、地下室的层数及深度。（金华市区城市规划管理技术规定：地下建筑物后退城市道路、广场、城市公共绿地距离最小值为3米；后退相邻建设用地和已建用地边界的距离不小于地下建筑物深度（自室外地面至地下建筑物底板的底部的距离）的0.7倍，且其最小值为3米。） 3、标注建筑物、构筑物（人防工程、地下车库等隐蔽工程以虚线表示）的名称、编号、层数、定位坐标（墙角）或相互关系尺寸。（要注意甲方提供多稿CAD用地资料的有效性，否则可能整体漂移,建议放线后设计师现场确认） 4、《民用建筑设计通则》GB50352-2005 4．2．1 建筑物及附属设施不得突出道路红线和用地红线建造，不得突出的建筑突出物为： ——地下建筑物及附属设施，包括结构挡土桩、挡土墙、地下室、地下室底板及其基础、化粪池等； ——地上建筑物及附属设施，包括门廊、连廊、阳台、室外楼梯、台阶、坡道、花池、围墙、平台、散水明沟、地下室进排风口、地下室出入口、集水井、采光井等； ——除基地内连接城市的管线、隧道、天桥等市政公共设施外的其他设施。 5、基地通路及出入口位置 a．基地应至少两个不同方向通向城市道路的（包括以道路连接的）出口。（基地场地及道路标高比城市道路高，避免暴雨时雨水倒灌，或采取其他可靠挡水措施） b．基地或建筑物的主要出入口，应避免直对城市主要干道的交叉口。 《民用建筑设计通则》GB50352-2005 4．1．5 基地机动车出人口位置应符合下列规定： 1 与大中城市主干道交叉口的距离，自道路红线交叉点量起不应小于70m；（人行出口间距不宜超过80m，当建筑物长度超过80m时，应在底层加设人行通道；） 2 与人行横道线、人行过街天桥、人行地道(包括引道、引桥)的最边缘线不应小于5m； 3 距地铁出人口、公共交通站台边缘不应小于15m； 4 距公园、学校、儿童及残疾人使用建筑的出人口不应小于20m； 5 当基地道路坡度大于8％时，应设缓冲段与城市道路 连接； 《汽车库建筑设计规范》3.2.8汽车库库址的车辆出入 口，距离城市道路的规划红线不应小于7.5m，并在距出 入口边线内2m处作视点的120°范围内至边线外7.5m以 上不应有遮挡（小区内部道路相同要求） 6、消防车道的设置（消防纪要） a、高层、多层建筑的消防车道转弯半径应分别不小于 12m、9m，可采用作图法画出一条满足转弯半径的4m 宽消防车道进行校核。（如下图） b．当建筑物沿街部分的长度大于150m或总长度大于 220m时，应设置穿过建筑物的消防车道，确有困难 时，应设置环形消防车道。 c．高层厂（库）房应设置环形消防车道，确有困难， 应沿建筑物的两个长边设置消防车道。 d．住宅小区当尽端式道路的长度大于120m时，应在 尽端设置不小于12m×12m的回车场地； 4．1．2 住宅至道路边缘的最小距离，应符合表4．1．2 的规定。
建筑设计常见问题 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造
价，造成经济损失。 5.总图设计必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。
