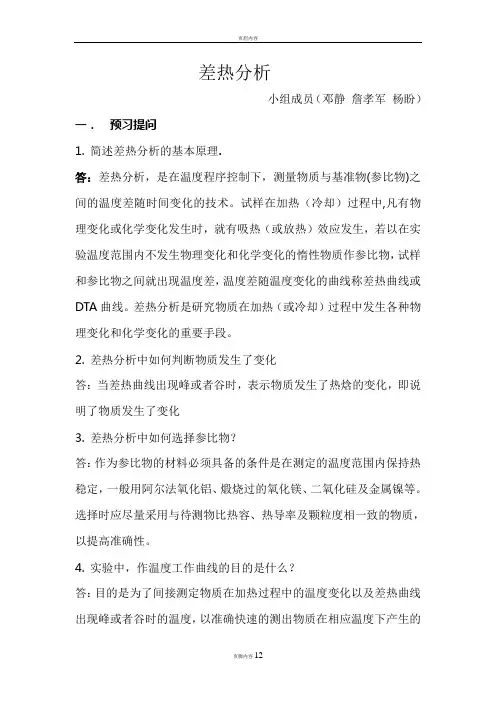

差热分析
小组成员（邓静詹孝军杨盼）一．预习提问
1.简述差热分析的基本原理.
答：差热分析，是在温度程序控制下，测量物质与基准物(参比物)之间的温度差随时间变化的技术。试样在加热（冷却）过程中,凡有物理变化或化学变化发生时，就有吸热（或放热）效应发生，若以在实验温度范围内不发生物理变化和化学变化的惰性物质作参比物，试样和参比物之间就出现温度差，温度差随温度变化的曲线称差热曲线或 DTA曲线。差热分析是研究物质在加热（或冷却）过程中发生各种物理变化和化学变化的重要手段。
2.差热分析中如何判断物质发生了变化
答：当差热曲线出现峰或者谷时，表示物质发生了热焓的变化，即说明了物质发生了变化
3.差热分析中如何选择参比物？
答：作为参比物的材料必须具备的条件是在测定的温度范围内保持热稳定，一般用阿尔法氧化铝、煅烧过的氧化镁、二氧化硅及金属镍等。选择时应尽量采用与待测物比热容、热导率及颗粒度相一致的物质，以提高准确性。
4.实验中，作温度工作曲线的目的是什么？
答：目的是为了间接测定物质在加热过程中的温度变化以及差热曲线出现峰或者谷时的温度，以准确快速的测出物质在相应温度下产生的
热效应。
5.差热曲线主要受哪些实验条件的影响
答：（1）仪器方面的因素：包括加热炉的形状和尺寸、坩埚材料及大小形状、热电偶性能及其位置、显示、记录系统精度、走纸速率等。（2）试样因素：包括试样的热容量、热导率和试样的纯度、结晶度或离子取代以及试样的颗粒度、用量及装填密度、参比物的选择等。（3）实验条件：包括加热速度、气氛和压力等。
二．思考题
1. 简述差热分析的基本原理.
答：差热分析，是在温度程序控制下，测量物质与基准物(参比物)之间的温度差随时间变化的技术。试样在加热（冷却）过程中,凡有物理变化或化学变化发生时，就有吸热（或放热）效应发生，若以在实验温度范围内不发生物理变化和化学变化的惰性物质作参比物，试样和参比物之间就出现温度差，温度差随温度变化的曲线称差热曲线或 DTA曲线。差热分析是研究物质在加热（或冷却）过程中发生各种物理变化和化学变化的重要手段。
2.差热分析中如何判断物质发生了变化
答：当差热曲线出现峰或者谷时，表示物质发生了热焓的变化，即说明了物质发生了变化
3.差热分析中如何选择参比物？
答：作为参比物的材料必须具备的条件是在测定的温度范围内保持热稳定，一般用阿尔法氧化铝、煅烧过的氧化镁、二氧化硅及金属镍等。
选择时应尽量采用与待测物比热容、热导率及颗粒度相一致的物质，以提高准确性。
4.实验中，作温度工作曲线的目的是什么？
答：目的是为了间接测定物质在加热过程中的温度变化以及差热曲线出现峰或者谷时的温度，以准确快速的测出物质在相应温度下产生的热效应。
6.差热分析什么说明物质的变化次数？
答：差热图中峰的数目说明了样品在这段时间内变化的次数。
7.差热图主要受哪些实验条件的影响？
答：（1）仪器方面的因素：包括加热炉的形状和尺寸、坩埚材料及大小形状、热电偶性能及其位置、显示、记录系统精度、走纸速率等。（2）试样因素：包括试样的热容量、热导率和试样的纯度、结晶度或离子取代以及试样的颗粒度、用量及装填密度、参比物的选择等。（3）实验条件：包括加热速度、气氛和压力等。
7. 为什么加热过程中即使试样未发生变化，差热曲线仍会出现基线漂移？
答：可能是机器的噪音，样品与参比物的粒度和热容不一致所引起的基线漂移。
8.在差热实验中，为什么要控制升温速度？升温过快或过慢有何后果？
答：升温速率对差热曲线有重大的影响，常常影响峰的形状、分辨率和峰所对应的温度值。升温速率较低时，基线漂移较小，分辨率较高，但测定的时间相对较；而升温速率过高，基线漂移严重，分辨率较低，
但测试时间较短。
9. 如何应用差热曲线来解释物质的物理变化及化学变化过程？答：：通过测定样品与参比物的温度差对时间的函数关系，来鉴别物质或确定组成结构以及转化温度、热效应等物理化学性质。
10. 差热曲线的形状与哪些因素有关？影响差热分析结果的主要因素是什么？
答：影响差热曲线的形状：升温速率，样品的颗粒大小，气氛和压力。影响差热分析结果的主要因素：差热峰是否圆滑，基线是否漂移，质量是否准确。
11. 差热分析和简单热分析(步冷曲线法)有何异同？
答：相同点：都是研究物质随着温度的变化发生各种物理和化学效应时产生的各种能量变化，依据这些能量的变化对试样进行定性和定量分析。不同点：简单的热分析是直接研究物质本身的温度随时间的变化关系，通过步冷曲线的拐点和平台对样品进行定性和定量分析是热力学平衡状态。差热分析是研究物质与参比物的温度差随温度的变化关系，通过差热峰的峰的数目，位置，方向，大小对样品进行定性和定量分析，不是热力平衡状态。
12. 试从物质的热容解释差热曲线的基线漂移
答：基线漂移说明参比物和样品有热容差异，且与粒子的颗粒，填装的密度有关。
13. 在什么情况下，升温过程与降温过程所得到的差热分析结果相同？在什么情况下，只能采用升温或降温方法？
答：1.一般来说高纯度金属样品的熔点（凝固点），由于其熔距极窄，用升温或降温分析的结果基本相同。2.根据物质测定所需要的条件来确定，如熔化，脱水则升温，物质凝聚则降温。
14. 装试样与参比物的两只坩埚如果放颠倒了，出来的图谱会怎样？答：出来图像凹凸与正常测试图像相反（原来凹的凸原来凸的凹）。15．试样的量过多有什么不好？
答：有些物质加热伴随的体积增大使式样溢出坩锅影响时间准确度。
16. 本实验中为什么参考物都置于样品杆上？
答：必须都放在样品杆的托盘上，因为参考物和被测物必须同时升温，在被测物不发生热效应时，保持两者温差△T=0，在被测物发生热效应时，反应出此时两者的温差△T。
17. 反应前后差热曲线的基线往往不在一条水平线上，为什么？答：在实际测量时，由于样品与参比物的比热容，导热系数，粒度，装填情况等不可能完全相同，因而差热曲线的极限不一定与时间轴平行，峰前后的基线也不一定在同一条直线上。试样的热容量和热导率的变化会引起差热曲线的基线变化，一台性能良好的差热仪的基线应是一条水平直线，但试样差热曲线的基线在热反应的前后往往不会停留在同一水平上。这是由于试样在热反应前后热容或热导率变化的缘故。
18..从差热图上我们可以得出哪些信息？
解：从差热图上可清晰在看到差热峰的数目、位置、方向、宽度、高度、对称性以及峰面积等。峰的数目表示在测定温度范围内，待测样
品发生变化的次数；峰的位置表示物质发生变化的转化温度范围；峰的方向表明体系发生热效应的正负性；峰面积说明热效应的大小；在相同的情况下，峰面积大的表示热效应也大。
19.在样品的处理上，有哪些要求？为什么？
解：样品粒度大约200目左右（可用分子筛筛选，如果没有，直接目测，如在本实验中，研磨后的试样CuSO4·5H2O与参比物α-氧化铝粒径差不多则可）。虽然颗粒小可以改善导热条件，但太细可能破坏晶格或分解，颗粒太大则会造成较大的基线漂移
20.升温速率对峰的形状有何影响？
答；升温速率较低时，基线漂移较小，分辨率较高，但测定的时间相对较；而升温速率过高，基线漂移严重，分辨率较低，但测试时间较短，一般升温速率10度每分钟。
三．书后思考题
1.如何应用差热曲线来解释物质的物理变化及化学变化过程？
答：通过测定样品与参比物的温度差对时间的函数关系，来鉴别物质或确定组成结构以及转化温度、热效应等物理化学性质。
2. 差热曲线的形状与哪些因素有关？影响差热分析结果的主要因素是什么？
答：影响差热曲线的形状：升温速率，样品的颗粒大小，气氛和压力。影响差热分析结果的主要因素：差热峰是否圆滑，基线是否漂移，质
量是否准确。
3. DTA和简单热分析(步冷曲线法)有何异同
答：相同点：都是研究物质随着温度的变化发生各种物理和化学效应时产生的各种能量变化，依据这些能量的变化对试样进行定性和定量分析。不同点：简单的热分析是直接研究物质本身的温度随时间的变化关系，通过步冷曲线的拐点和平台对样品进行定性和定量分析是热力学平衡状态。差热分析是研究物质与参比物的温度差随温度的变化关系，通过差热峰的峰的数目，位置，方向，大小对样品进行定性和定量分析，不是热力平衡状态。
4．试从物质的热容解释差热曲线的基线漂移？
答：基线漂移说明参比物和样品有热容差异，且与粒子的颗粒，填装的密度有关
5.在什么情况下，升温过程与降温过程所得到的差热分析结果相同？在什么情况下，只能采用升温或降温方法？
答：1.一般来说高纯度金属样品的熔点（凝固点），由于其熔距极窄，用升温或降温分析的结果基本相同。2.根据物质测定所需要的条件来确定，如物质的熔化，脱水等则升温，物质的凝聚等则降温。
四．选择题
1.在差热分析实验中, 当使用双笔记录仪同时记录加热时的升温曲线和差热曲线时, 若已知试样在加热过程中既有吸热效应也有放热效应, 则差热曲线的基线应调在（ C ）
(A) 记录仪量程范围内的任何位置 (B) 记录仪的左端位置
(C) 记录仪的中间位置 (D) 记录仪的右端位置
2.差热分析中样品的粒度大约为（ A ）
A．200目 B.100目
C.300目
D.50目
3.下面哪种物质不能作为差热分析的参比物( A )
A. CuSO4·5H2O
B. -Al2O3
C. MgO C. Ni
4.差热分析测CuSO4·5H2O的实验，所设定的升温速率为（C）
A .20℃／min B.30℃／min
C. 10℃／min
D.40℃／min
5.差热分析图谱峰的个数代表（B）
A．方向 B.变化的次数
C．大小 D.物质的种类
6.差热分析图谱中面积的大小表示（A）
A．热效应的大小 B. 质量差
C．减少的质量
7.关于差热分析中温度笔和差热笔的说法正确（C ）
A．温度笔放置差热图纸右端，温差笔放置差热图纸左端
B．温差笔放置差热图纸左端，温度笔放置差热图纸右端
C．温度笔放置差热图纸右端，温差笔放置差热图纸中间
D．温差笔放置差热图纸中间，温度笔放置差热图纸右端
8.本实验中，在加热炉中放置样品时，是按下面哪个选项？（ A ）
A.左参比右样品
B.左样品右参比
C没有要求
9.在调节差热笔与温度笔位置时，下面哪项操作是正确（ B ）A．直接用手移动差热笔与温度笔至所要求的位置
B.打开记录仪开关，用调零旋纽将差热笔调到纸张的中央，同时用调零旋纽将温度笔调至纸张的右端。
C. 打开记录仪开关，用调零旋纽将差热笔调到纸张的右端，同时用调零旋纽将温度笔调至纸张的右端中央。
D.打开记录仪开关，用调零旋纽将差热笔调到纸张的中央, 同时用调零旋纽将温度笔调至纸张的左端。
10.差热分析实验结束后，下面哪项对实验所用的铝坩埚的处理是正确的（ C ）
A.用碱泡，再用水洗
B.直接用水洗则可
C.用酸泡，再用水洗
11.差热分析实验中，下面哪项操作是正确的（ D ）
A.打开差热仪主机开关，预热20分钟，按实验要求处理好样品，调好记录仪，设定差热仪主机上的差热量程为250μV，设定升温速率为10 oC/min，按下功能键“加热”，“升温”即可。
B.打开记录仪开关，将差热笔和温度笔置于0.5 mV/cm,将开关打开，按要求调好两笔位置，设定走纸速度，按下“START”即可。
C．实验结束后，关闭记录仪开关，拉出记录纸，并撕下图形部分，则可分析图形。
D．在调节电控机箱时，设定差热量程为250μV，同时摁灭“0”键，设定升温速率为10 oC/min，按下功能键“加热”，“升温”即可。
12.在设定升温速率时，下面哪项是正确的（ D ）
A.升温速率越快越好
B.升温速率越慢越好
C.升温速率不影响实验结果，因此可以任意设定
D．升温速率适中则可，如本实验中设定为10 oC/min
13.差热分析中，关于数据处理上，下面哪个说法是正确的（ C ）
A.从峰顶A作平行线与温度线T及基线L相交于M N两点，测其两点间的距离d(cm),用d乘以量程（0.5 mV/cm），得一电压值，查表，则可得其温度。
B.从峰顶A作平行线与温度线T及基线L相交于M.N两点，若差热笔在前（设定走纸方向为正向），则沿与走纸相反的方向将MN平移笔间距，交温度线及基线于M1.N1两点，测M1.N1两点距离d，用d乘以量程（0.5 mV/cm），得一电压值，查表，则可得其对应的温度。
C.从峰顶A作平行线与温度线T及基线L相交于M.N两点，若差热笔在前（设定走纸方向为正向），则沿与走纸相反的方向将MN平移笔间距，交温度线及基线于M1.N1两点，测M1.N1两点距离d，用d乘以量程（0.5 mV/cm），得一电压值U1，加上当天室温所对应的电压值U2，得U，查表得U所对应的温度值，即为所求的温度。
14.关于参比物的选择，下面哪个选项是最好的（ D ）
⑴作为参比物在实验测定温度范围内，必须有好的热稳定性。
⑵选择参比物时在尽量采用与待测物比热容一致的物质。
⑶选择参比物时在尽量采用与待测物热导率一致的物质。
⑷选择参比物时在尽量采用与待测物颗粒度一致的物质。
A．⑴ B.⑵⑶ C.⑴⑵⑶ D.⑴⑵⑶⑷
15.差热分析中,以下哪种类型的水会对基线产生较大影响？（ C ）
A.结晶水
B.结构水
C.受潮产生的吸湿水
D.空气中的水蒸气
16.当试样称得越多时，试验中差热峰的高度会发生何种变化？（A）
A．变高 B.变低 C.不变
17.差热分析广泛应用于测定物质在热反应时的特征温度及吸收或放出的热量，包括（D）等物理或化学反应。
1）相变 2）分解 3）化合 4）凝固 5）脱水 6）蒸发A.1）、2）、3） B.3）、4)、5)
C.2）、4）6)
D.1)、2)、3)、4)、5)、6)
18.一般的差热分析仪由( A )等组成。
A.加热系统、温度控制系统、信号放大系统、差热系统和记录系统
B.加热系统、温度控制系统、信号放大系统
C.加热系统、温度控制系统、记录系统
D.加热系统、温度控制系统、信号放大系统、差热系统
19.本实验对五水硫酸铜的差热分析过程中，一共会出现几个峰（C）
A.1个
B.2个
C.3个
D.4个
20.本实验升温速率设定为10℃/min,若将升温速率的设定值太小或太大将分别会对实验操作有何影响？（A）
A.(1) 升温速率的设定值太小使差热曲线有较小的基线移漂，接近于体系的平衡条件，可以分辨出靠很近的变化过程，但每次测定须要较长时间。(2）升温速率的设定值太大峰形比较尖锐，测定时间较短，而基线漂移明显，与平衡条件相距较远，出峰温度误差较大，分辨能力也下降。
B.这两种情况下差热曲线的形状不发生明显变化，均不会对实验造成较大影响
C.(1）升温速率的设定值太小出了使差热曲线的基线漂移幅度变大，无其他影响. (2) 升温速率的设定值太大除了使差热曲线的基线漂
移幅度变小，亦无其他影响。
差热分析 一、实验目的 1. 用差热仪绘制CuSO4·5H2O等样品的差热图。 2. 了解差热分析仪的工作原理及使用方法。 3. 了解热电偶的测温原理和如何利用热电偶绘制差热图。 二、实验原理 物质在受热或冷却过程中，当达到某一温度时，往往会发生熔化、凝固、晶型转变、分解、化合、吸附、脱附等物理或化学变化，并伴随着有焓的改变，因而产生热效应，其表现为物质与环境(样品与参比物)之间有温度差。差热分析就是通过温差测量来确定物质的物理化学性质的一种热分析方法。 差热分析仪的结构如下图所示。它包括带有控温装置的加热炉、放置样品和参比物的坩埚、用以盛放坩埚并使其温度均匀的保持器、测温热电偶、差热信号放大器和信号接收系统(记录仪或微机)。差热图的绘制是通过两支型号相同的热电偶，分别插入样品和参比物中，并将其相同端连接在一起(即并联，见图5-1)。A 两支笔记录的时间—温度(温差)图就称为差热图，或称为热谱图。 图5-1 差热分析原理图 图5-1 典型的差热图从差热图上可清晰地看到差热峰的数目、位置、方向、宽度、高度、对称性以及峰面积等。峰的数目表示物质发生物理化学变化的次数；峰的位置表示物质发生变化的转化温度(如图5-2中T B)；峰的方向表明体系发生热效应的正负性；峰面积说明热效应的大小。相同条件下，峰面积大的表示热效应也大。在相同的测
定条件下，许多物质的热谱图具有特征性：即一定的物质就有一定的差热峰的数目、位置、方向、峰温等，因此，可通过与已知的热谱图的比较来鉴别样品的种类、相变温度、热效应等物理化学性质。因此，差热分析广泛应用于化学、化工、冶金、陶瓷、地质和金属材料等领域的科研和生产部门。理论上讲，可通过峰面积的测量对物质进行定量分析。 本实验采用CuSO 4·5H 2O ，CuSO 4·5H 2O 是一种蓝色斜方晶系，在不同温度下，可以逐步失水： CuSO 4·5H 2O CuSO 4·3H 2O CuSO 4·H 2O CuSO 4 （s ） 从反应式看，失去最后一个水分子显得特别困难，说明各水分子之间的结合能力不一样。 四个水分子与铜离子的以配位键结合，第五个水分子以氢键与两个配位水分子和SO 4 2-离子结合。 加热失水时，先失去Cu 2+ 左边的两个非氢键原子，再失去Cu 2+ 右边的两个水分子，最后失去以氢键连接在SO 4 2- 上的水分子。 三、仪器试剂 差热分析仪1套;分析物CuSO 4·5H 2O ；参比物α-Al 2O 3。 四、实验步骤 1、 开启仪器电源开关，将各控制箱开关打开，仪器预热。开启计算机开关。 2、参比物（α-Al 2O 3）可多次重复利用，取干净的坩埚，装入CuSO 4·5H 2O 样品、装满，再次加入CuSO 4·5H 2O 将坩埚填满，备用。 3、抬升炉盖，将上步装好的CuSO 4·5H 2O 样品放入炉中，盖好炉盖。 4、打开计算机软件进行参数设定，横坐标2400S 、纵坐标300℃、升温速率
热重分析实验报告
————————————————————————————————作者: ————————————————————————————————日期： ?
材料与建筑工程学院实验报告 课程名称: 材料物理性能 专业：材料科学与工程 班级: 2013级本科 姓名：张学书 学号: 3
指导老师：谢礼兰老师 贵州师范大学学生实验报告 成绩 实验一：SＴＡ449F3同步热分析仪的结构原理及操作方法 一、实验目的 1、熟悉同步热分析仪的基本原理。 2、了解ＳTA４49 F3型同步热分析仪的构造原理及性能。 3、学习STA4４９ F3型同步热分析仪的操作方法。 二、实验原理 差示扫描量热法(DSＣ)是指在加热的过程中，测量被测物质与参比物之间的能量差与温度之间的关系的一种方法技术。图１-1为功率补偿式DSC仪器示意图:
图１-1 功率补偿式D ＳC 示意图 1.温度程序控制器; 2.气氛控制；３.差热放大器;4.功率补偿放大器;5.记录仪 当试样发生热效应时，譬如放热,试样温度高于参比物温度,放置在它们下面的一组差示热电偶产生温差电势U ΔT ，经差热放大器放大后送入功率补偿放大器,功率补偿放大器自动调节补偿加热丝的电流,使试样下面的电流Ｉｓ减小，参比物下面的电流IR 增大,而Ｉs ＋ＩR 保持恒定。降低试样的温度,增高参比物的温度,使试样和参比物之间的温差ΔT 趋于零。上述热量补偿能及时,迅速完成，使试样和参比物的温度始终维持相同。 设两边的补偿加热丝的电阻值相同,即ＲS ＝RR=Ｒ，补偿电热丝上的电功率为PS=IR 和P Ｒ=IR 。当样品没有热效应时，PS=P Ｒ;当样品存在热效应时,PS 和PR 的差ΔＰ能反映样品放(吸)热的功率： ΔP= PS-PR= ＩR -IR=（I Ｓ+IR)( I Ｓ－IR)Ｒ =(ＩS+IR ） ΔV ＝I ΔＶ? （1） 由于总电流IS+IR 为恒定,所以样品的放（吸）热的功率ΔＰ只和ΔV 成正比, 3 1 2 4 5
第 二 节 差热分析（DTA ） Differential Thermal Analysis 差热分析的基本概念 差热分析：是指在程序控制温度下测量物质和参比物的温度差与温度关系的技术。 差热曲线：描述样品与参比物之间的温度差（ΔT ）随温度（T ）或时间（t ）变化的曲线。 程序控制温度：指按一定的速率升温（或降温）。 参比物：指在分析温度范围内不产生热效应（既不吸热，也不放热）的物质。 差热分析仪的结构及工作原理 差热分析仪的工作原理 把试样（S ）和参比物（R ）分别装入两个坩埚，放在电炉中按一定的速率加热。在此过程中，如果试样发生物理变化或化学变化，并伴随有热效应，即发生吸热或放热现象，试样的温度（TS ）将低于或高于参比物的温度（TR ），从而产生一定的温度差（ΔT= TS - TR ）。 用同极串联的一对相同的热电偶构成的差热电偶可将试样与参比物的温度差转变为温差电动势U △T 。将这个温差电动势放大，并用来调节记录仪的记录笔或显象管亮点的纵坐标，就可以将试样与参比物的温度差随温度（T ）或时间（t ）的变化曲线（ ΔT - T 曲线）记录下来。 差热曲线提供的信息 峰的个数：吸热和放热过程的个数。 峰的位置：吸热和放热过程发生的温度。 峰的性质：向上，放热；向下，吸热。 峰的形状：热反应的速率。 峰的面积：吸收或释放的热量的多少。 基线的位置：样品与参比物的比热关系。 基线的长度：物质稳定存在的温度区间。 峰的面积与吸收或释放的热量的关系 峰的面积与吸收或释放的热量成正比。 式中， A 是吸热峰或放热峰的面积；ma 是试样中反应物的质量；ΔH 是单位反应物吸收或释放的热量，即单位反应物的焓变；g 是与仪器有关的系数； λs 是试样热导率。 利用Speil 公式，可以根据峰的面积求得反应过程中的焓变和反应物质的量。 ΔH= g λs A/ ma ma= A g λs / ΔH S a t t a g H m dt T T A λ?=?-?=? 2 1])([V k C C T S R a -= ?)(
差热分析DTA 一、实验目的 掌握热分析方法─差热分析法基本原理和分析方法。 了解差热分析和热重分析仪器的基本结构和基本操作。 二、差热分析基本原理 差热分析法（Differential Thermal Analysis，DTA）是在程序控温下测量样品和参比物的温度差与温度（或时间）相互关系的一种技术。 物质在加热或冷却过程中会发生物理或化学变化，同时产生放热或吸热的热效应，从而导致样品温度发生变化。因此差热分析是一种通过热焓变化测量来了解物质相关性质的技术。样品和热惰性的参比物分别放在加热炉中的两个坩埚中，以某一恒定的速率加热时，样品和参比物的温度线性升高；如样品没有产生焓变，则样品与参比物的温度是一致的（假设没有温度滞后），即样品与参比物的温差DT=0；如样品发生吸热变化，样品将从外部环境吸收热量，该过程不可能瞬间完成，样品温度偏离线性升温线，向低温方向移动，样品与参比物的温差DT<0；反之，如样品发生放热变化，由于热量不可能从样品瞬间逸出，样品温度偏离线性升温线，向高温方向变化，温差DT>0。上述温差DT（称为DTA 信号）经检测和放大
以峰形曲线记录下来。经过一个传热过程，样品才会回复到与参比物相同的温度。 在差热分析时，样品和参比物的温度分别是通过热电偶测量的，将两支相同的热电偶同极串联构成差热电偶测定温度差。当样品和参比物温差DT=0，两支热电偶热电势大小相同，方向相反，差热电偶记录的信号为水平线；当温差DT10，差热电偶的电势信号经放大和A/D换，被记录为峰形曲线，通常峰向上为放热，峰向下为吸热。差热曲线直接提供的信息主要有峰的位置、峰的面积、峰的形状和个数，通过它们可以对物质进行定性和定量分析，并研究变化过程的动力学。峰的位置是由导致热效应变化的温度和热效应种类（吸热或放热）决定的,前者体现在峰的起始温度上，后者体现在峰的方向上。不同物质的热性质是不同的，相应的差热曲线上的峰位置、峰个数和形状也不一样，这是差热分析进行定性分析的依据。分析DTA 曲线时通常需要知道样品发生热效应的起始温度，根据国际热分析协会（ICTA）的规定，该起始温度应为峰前缘斜率最大处的切线与外推基线的交线所对应的温度T(如图2)，该温度与其它方法测得的热效应起始温度较一致。DTA峰的峰温Tp虽然比较容易测定，但它既不反映变化速率到达最大值时的温度，也与放热或吸热结束时的温度无关，其物理意义并不明确。此外，峰的面积与
TG-DSC热分析 一、实验目的 1.了解热重分析法和差示扫描量热法的基本原理和同步热分析仪分析仪的基本构造； 2.掌握同步热分析仪的使用方法； 3.测定碳酸钙试样的TG-DSC谱图,并根据所得到的谱图,分析样品在加热过程中发生的化学变化。 二、实验原理 1.热重分析 热重法，是在程序控制温度下，测量物质的质量与温度或时间的关系的方法。 进行热重分析的仪器，称为热重仪，主要由三部分组成，温度控制系统，检测系统和记录系统。 通过分析热重曲线，我们可以知道样品及其可能产生的中间产物的组成、热稳定性、热分解情况及生成的产物等与质量相联系的信息。 从热重法可以派生出微商热重法，也称导数热重法，它是记录TG曲线对温度或时间的一阶导数的一种技术。实验得到的结果是微商热重曲线，即DTG曲线，以质量变化率为纵坐标，自上而下表示减少；横坐标为温度或时间，从左往右表示增加。 DTG曲线的特点是，它能精确反映出每个失重阶段的起始反应温度，最大反应速率温度和反应终止温度；DTG曲线上各峰的面积与TG曲线上对应的样品失重量成正比；当TG曲线对某些受热过程出现的台阶不明显时，利用DTG曲线能明显的区分开来。 热重法的主要特点，是定量性强，能准确地测量物质的质量变化及变化的速率。根据这一特点，可以说，只要物质受热时发生质量的变化，都可以用热重法来研究。图中给出可用热重法来检测的物理变化和化学变化过程。我们可以看出，这些物理变化和化学变化都是存在着质量变化的，如升华、汽化、吸附、解吸、吸收和气固反应等。但象熔融、结晶和玻璃化转变之类的热行为，样品没有质量变化，热重分析方法就帮不上忙了。 2.差示扫描量热分析 差示扫描量热法（DSC）是在等速升温（降温）的条件下，测量输入到试样与参比物的功率差（如以热的形式）随温度变化，简称DSC（differential scanning calorimetry）。DSC曲线，它以样品吸热或放热的速率，即热流率dH/dt（单位毫焦/
差热分析仪原理及其应用 差热分析仪是通过加热过程中的吸热和放热的行为以及材料的重量变化来研究材料加热时所发生的物理化学变化过程。通常差热分析仪是材料科学方面的最基本的设备之一。 差热分析仪的组成 一般的差热分析仪由加热系统、温度控制系统、信号放大系统、差热系统和记录系统等组成。有些型号的产品也包括气氛控制系统和压力控制系统。现将各部分简介如下： 差热分析仪构造 差热分析的测定原理 差热分析是利用差热电偶来测定热中性体与被测试样在加热过程中的温差将差热电偶的两个热端分别插在热中性体和被测试样中，在均匀加热过程中，若试样不发生物理化学变化，没有热效应产生，则试样与热中性体之间无温差，差热电偶两端的热电势互相抵消，若试样发生了物理化学变化，有热效应产生，试样与热中性体之问就有温差产生，差热电偶就会产生温差电势。将测得的试样与热中性体问的温差对时间(或温度)作图，就得到差热曲线(DTA曲线)。在试样没有热效应时，由于温差是零，差热曲线为水平线；在有热效应时，曲线上便会出现峰或谷。曲线开始转折的地方代表试样物理化学变化的开始，峰或谷的顶点表示试样变化最剧烈的温度，热效应越大，则峰或谷越高，面积越大。 差热分析仪主要由温度控制系统和差热信号测量系统组成，辅之以气氛和冷却水通道，测量结果由记录仪或计算机数据处理系统处理。 1.差热分析仪温度控制系统 该系统由程序温度控制单元、控温热电耦及加热炉组成。程序温度控制单元可编程序模拟复杂的温度曲线，给出毫伏信号。当控温热电
耦的热电势与该毫伏值有偏差时，说明炉温偏离给定值，由偏差信号调整加热炉功率，使炉温很好地跟踪设定值，产生理想的温度曲线。 2.差热分析仪差热信号测量系统 该系统由差热传感器、差热放大单元等组成。 差热传感器即样品支架，由一对差接的点状热电耦和四孔氧化铝杆等装配而成，测定时将试样与参比物（常用α-Al2O3）分别放在两只坩埚中，置于样品杆的托盘上，然后使加热炉按一定速度升温（如1 0℃·min-1）。如果试样在升温过程中没有热反应（吸热或放热），则其与参比物之间的温差ΔT＝0；如果试样产生相变或气化则吸热，产生氧化分解则放热，从而产生温差ΔT，将ΔT所对应的电势差（电位）放大并记录，便得到差热曲线。各种物质因物理特性不同，因此表现出其特有的差热曲线。 在程序控制温度下，测量物质与参比物之间的温度差与温度的函数关系的仪器。由程序控制部件、炉体和记录仪组成，可电脑控制，打印试验报告。 1差热分析在确定水泥水化产物中的应用 不同品种的水泥在水化过程中得到的水化产物是不同的，即使是同种水泥，由于生产或水化过程的环境、条件不同，得到的水化产物的品种及数量也不尽相同。不同的水化产物在加热过程中脱水、分解的温度各不相同，体现在DTA曲线上就会在不同温度下出现不同的峰和谷。对某普通硅酸盐水泥水化28d的DTA曲线研究可以看出，D TA曲线上的103℃、123℃、140℃、464℃、710℃和25℃处都出现了吸热峰。在103℃出现吸热峰的同时伴随有1.31％的失重，这是水化试样脱去游离水的过程。继续加热，在123℃、140℃、464℃、71 0℃出现的吸热峰则分别是C—S—H凝胶脱水、水化硫铝酸钙(Art)脱
学生实验报告 实验名称差热分析 姓名：学号：实验时间: 2011/5/20 一、实验目的 1、掌握差热分析原理和定性解释差热谱图。 2、用差热仪测定和绘制CuSO4·5H2O等样品的差热图。 二、实验原理 1、差热分析原理 差热分析是测定试样在受热（或冷却）过程中，由于物理变化或化学变化所产生的热效应来研究物质转化及花絮而反应的一种分析方法，简称DTA(Differential Thermal Analysis)。 物质在受热或者冷却过程中个，当达到某一温度时，往往会发生熔化、凝固、晶型转变、分解、化合、吸收、脱附等物理或化学变化，因而产生热效应，其表现为体系与环境（样品与参比物之间）有温度差；另有一些物理变化如玻璃化转变，虽无热效应发生但比热同等某些物理性质也会发生改变，此时物质的质量不一定改变，但温度必定会变化。差热分析就是在物质这类性质基础上，基于程序控温下测量样品与参比物的温度差与温度（或时间）相互关系的一种技术。 DTA的工作原理（图1 仪器简易图）是在程序温度控制下恒速升温（或降温）时，通过热偶点极连续测定试样同参比物间的温度差ΔT，从而以ΔT对T 作图得到热谱图曲线（图2 差热曲线示意图），进而通过对其分析处理获取所需信息。 图1 仪器简易图
实验仪器实物图 图2 差热曲线示意图 在进行DTA测试是，试样和参比物分别放在两个样品池内（如简易图所示），加热炉以一定速率升温，若试样没有热反应，则它的温度和参比物温度间温差ΔT=0,差热曲线为一条直线，称为基线；若试样在某温度范围内有吸热（放热）反应，则试样温度将停止（或加快）上升，试样和参比物之间产生温差ΔT，将该信号放大，有计算机进行数据采集处理后形成DTA峰形曲线，根据出峰的温度 及其面积的大小与形状可以进行分析。 差热峰的面积与过程的热效应成正比，即 ΔH。式中，m为样品质量；b、d分别为峰的 起始、终止时刻；ΔT为时间τ内样品与参比物的温差；
热重分析实验报告 南昌大学实验报告 学生姓名: _______ 学号: _______专业班级:__________ 实验类型:?演示?验证 ?综合?设计?创新实验日期:2013-04-09 实验成绩: 热重分析 一、实验目的 1.了解热重分析法的基本原理和差热分析仪的基本构造; 2.掌握热重分析仪的使用方法; 3.测定硫酸铜晶体试样的差热谱图,并根据所得到的差热谱图,分析样品在加热过程中发生的化学变化。 二、实验原理 热重法(TG)是在程序控制温度的条件下测量物质的质量与温度关系的一种技术。热重分析仪主要由天平、炉子、程序控温系统、记录系统等几个部分构成。最常用的测量的原理有两种，即变位法和零位法。所谓变位法，是根据天平梁倾斜度与质量变化成比例的关系，用差动变压器等检知倾斜度，并自动记录。零位法是采用差动变压器法、光学法测定天平梁的倾斜度，然后去调整安装在天平系统和磁场中线圈的电流，使线圈转动恢复天平梁的倾斜，即所谓零位法。由于线圈转动所施加的力与质量变化成比例，这个力又与线圈中的电流成比例，因此只需测量并记录电流的变化，便可得到质量变化的曲线。 热重实验仪器主要由记录天平、炉子、程序控温装置、记录仪器和支撑器等几个部分组成，其中最主要的组成部分是记录天平，它基本上与一台优质的分析天平相同，如准确度、重现性、抗震性能、反应性、结构坚固程度以及适应环境温度
变化的能力等都有较高的要求。记录天平根据动作方式可以分为两大类:偏转型和指零型，无论哪种方式都是将测量到的重量变化用适当的转换器变成与重量变化成比例的电信号，并可以将得到的连续记录转换成其他方式，如原始数据的微分、积分、对数或者其他函数等，用来对实验的多方面热分析。在上述方法中又以指零型天平中的电化学法适应性更强。发生重量变化时，天平梁发生偏转，梁中心的纽带同时被拉紧，光电检测元件的偏转输出变大，导致吸引线圈中电流的改变。在天平一端悬挂着一根位于吸引线圈中的磁棒，能通过自动调节线圈电流时天平梁保持平衡态，吸引线圈中的电流变化与样品的重量变化成正比，由计算机自动采集数据得到 TG 曲线。燃烧失重速率曲线 DTG 可以通过对曲线的数学分析得到。 热重分析原理如下图所示: 三、实验仪器及试剂 HCT-2 型 TG-DTA 综合热分析仪、镊子、五水硫酸铜晶体等 四、实验步骤 1、打开炉子，将左右两个陶瓷杆放入瓷坩埚容器，关好炉子在操作界面上调零。 2、将坩埚放在天平上称量，记下数值P1,然后将测试样放入已称坩埚中称量，记下试样的初始质量。 3、将称好的样品坩埚放入加热炉中吊盘内。 4、调整炉温，选择好升温速率。 5、开启冷却水，通入惰性气体。 6、启动电炉电源，使电源按给定的速率升温。 7、观察测温表，每隔一定时间开启天平一次，读取并记录质量数值。 8、测试完毕，切断电源，待温度降低至100摄氏度时切断冷却水。 五、实验结果及数据处理
热分析的基础与分析 SII·Nano technology株式会社 应用技术部大九保信明 目录 1．引言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 2．热分析概要。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 2-1热分析的基本定义 2-2热分析技术的介绍 2-3热分析结果的主要 3．热分析技术的基本原理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 3-1 差热分析DTA原理 3-2 差热量热DSC原理 3-3 热重TG 原理 3-4 热机械分析TMA原理 4．应用篇。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 4-1DSC的应用例 4-1-1聚苯乙烯的玻璃化转变分析 4-1-2聚苯乙烯的融解温度分析 4-1-3比热容量分析 4-2TG/DTA的应用例 4-2-1聚合物的热分析测定 4-2-2橡胶样品的热分析测定 4-2-3反应活化能的解析 4-3TMA的应用例 4-3-1聚氯乙烯样品玻璃化温度的测定 4-3-2采用针入型探针对聚合物薄膜的测定 4-3-3热膨胀，热收缩的异向性解析 结束语。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。14 参考文献
1．前言 与其它分析方法相比，热分析方法研究的历史较为久远，1887年，勒夏特利埃（Le Chatelier）就着手研究差热分析，1915年，我国的本多光太郎开创了热重分析（热天平）。之后，随着电气、电子技术、机械技术的发展，热分析仪器迅速地得到了普及，加之，由于最近该仪器的自动化、计算机化程度的不断提高，热分析技术已作为通用的分析技术之一已被广泛的应用。 热分析技术涉及众多领域，以化学领域为首，热分析技术已广泛应用于物理学、地球科学、生物化学、药学等领域。起初，在这些领域中，热分析主要用于基础性研究。随着研究成果的不断积累、扩大，现已被用于应用开发、材料设计，以及制造工序中的各种条件的研究等生产技术方面。近年来，在日本工业标准/JIS等的试验标准、日本药典等的法定分析法中有些也采用了热分析技术。同时，在产品的出厂检验、产品的验收检查等质量管理、工艺管理领域，热分析也已成为最重要的分析方法之一。 作为热分析技术的最常用的方法，本章主要介绍差热分析（DTA）、差热量热分析（DSC）、热重分析（TG）及热机械分析（TMA）的基本原理以及各种测量技术的典型应用示例。 2．热分析的概要 2-1 热分析的定义 根据国际热分析协会（International Confederation for Thermal Analysis and Calorimetry:ICTA）的定义，热分析为： 热分析技术是在控制程序温度下，测量物质（或其反应生成物）的物理性质与温度（或时间）的关系的一类技术。 图1为根据该定义制作的热分析仪器的示意图。所谓热分析是指，如图1所示将试样放入加热炉中，检测使温度发生变化时所发生的各种性能变化的方法。根据要检测不同的物质性能的变化，热分析技术可以分类为几种不同的热分析技术。 图1热分析仪器的示意图
差热分析 一、实验目的及要求 1.掌握差热分析的基本原理和方法，用差热分析仪测定硫酸铜的差热图，并掌握定性 解释图谱的基本方法。 2.掌握差热分析仪的使用方法。 二、实验原理 物质在受热或冷却的过程中，如有物理或化学的变化会伴有热效应发生。差热分析是测定在同一受热条件下，试样与参比物（在所测定的温度范围内不会发生任何物 ）对温度（T）或时间(t)关系的一种方法。 差热分析仪结构原理如图一所示。它包括HTH1-I型加热器、 NTC-I型温度控制仪、放置样品和参比物的坩埚、盛放坩埚并使其温度均匀的保持器、测温热电偶、NDTA-II 型差热分析仪和计算机。 ΔT T 图一差热分析仪结构原理图 温度信号
温度控制仪控制加热炉的温度和升温速率，差热分析仪采集样品和参比物之间的温差随温度及时间变化的数据，通过计算机实时绘制温度-温差曲线，并对实验结果进行计算和处理。两对相同材料热电偶并联而成的热电偶组，它们分别置于样品和参比物的中心。测量它们的温差（ΔT）和它们的温度。 H T 试样与参比物放入坩埚后，按一定的速率升温，如果参比物和试样热容大致相同，就能得到理想的差热分析图，图中T是由插在参比物的热电偶所反映的温度曲线。AH线 反映试样与参比物间的温差曲线。如试样无热效应发生，那样与参比物间，在曲线上AB、DE、GH是平滑的基线。当有热效发生而使试样的温度高于参比物，则出现如BCD峰顶向下的放热峰。反之，峰顶向上的EFG吸热峰。 差热图中峰的数目多少，位置、峰面积、方向、高度、宽度、对称性反映了试样在所测量温度范围内所发生的物理变化和化学变化次数、发生转化的温度范围、热效应大小及正负。峰的高度、宽度、对称性除与测试条件有关外还与样品变化过程的动学因素有关。所测得的差热图比理想的差热图复杂得多。 三、仪器与药品 NDTA-II型差热分析仪 C U SO4·5H20(分析纯)；α-AL203（分析纯）
差热分析法(DTA)简介（Differential Thermal Analysis） 1.DTA的基本原理 差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。 差热分析的原理如图Ⅱ-3-1所示。将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。则它们的升温曲线如图Ⅱ-3-2所示。若以对t作图，所得DTA曲线如图Ⅱ-3-3所示， 在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。 图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原 理图图 II-3-2试样和参 比物的升温曲线 1.参比物; 2.试样; 3.炉体; 4.热电偶(包括吸热转变) 图Ⅱ-3-3 DTA吸热转变曲线 TA曲线所包围的面积S可用下式表示 式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。 2.DTA曲线起止点温度和面积的测量
差热分析 近代物理实验 一.实验目的 1?掌握差热分析的基本原理及测量方法。 2?学会差热分析仪的操作，并绘制CuSO4 5H2O等样品的差热图。 3?掌握差热曲线的处理方法，对实验结果进行分析。 二.实验原理 1、差热分析基本原理 物质在加热或冷却过程中，当达到特定温度时，会产生物理或化学变化，同时产生吸热和放热 的现象，反映了物质系统的焓发生了变化。在升温或降温时发生的相变过程，是一种物理变化，一般来说由固相转变为液相或气相的过程是吸热过程，而其相反的相变过程则为放热过程。在各种化学变化中，失水、还原、分解等反应一般为吸热过程，而水化、氧化和化合等反应则为放热过程。差热分析利用这一特点，通过对温差和相应的特征温度进行分析，可以鉴别物质或研究有关的转化温度、热效应等物理化学性质，由差热图谱的特征还可以用以鉴别样品的种类，计算某些反应的活化能和反应级数等。 在差热分析中，为反映微小的温差变化，用的是温差热电偶。在作差热鉴定时，是将与参比物 等量、等粒级的粉末状样品，分放在两个坩埚内，坩埚的底部各与温差热电偶的两个焊接点接触，与两坩埚的等距离等高处，装有测量加热炉温度的测温热电偶，它们的各自两端都分别接人记录仪的回路中在等速升温过程中，温度和时间是线性关系，即升温的速度变化比较稳定，便于准确地确定样品反应变化时的温度。样品在某一升温区没有任何变化，即也不吸热、也不放热，在温差热电偶的两个焊接点上不产生温差，在差热记录图谱上是一条直线，已叫基线。如果在某一温度区间样 品产生热效应，在温差热电偶的两个焊接点上就产生了温差，从而在温差热电偶两端就产生热电势差，经过信号放大进入记录仪中推动记录装置偏离基线而移动，反应完了又回到基线。吸热和放热效应所产生的热电势的方向是相反的，所以反映在差热曲线图谱上分别在基线的两侧，这个热电势的大小，除了正比于样品的数量外，还与物质本身的性质有关。 将在实验温区内呈热稳定的已知物质与试样一起放入一个加热系统中，并以线性程序温度对它们加热。如以AI2O3为参比物，它在整个试验温度内不发生任何物理化学变化，因而不产生任何热
实验二差热分析 姓名 ________ 学号 ________ 院系 ________
差热分析 一引言 差热分析 (Differential Thermal Analysis. 简称 DTA) 就是通过温差测量来确定物质的物理 化学性质的一种热分析方法。本文通过实验讨论了如何分析DTA 的结果以获得有效的信息，并阐述了影响差热分析效果的各种因素。 二实验原理 物质在受热或冷却过程中，当达到某一温度时，往往会发生熔化、凝固、晶型转变、分 解、化合、吸附、脱附等物理或化学变化，并伴随着有焓的改变，因而产生热效应，其表现 为物质与环境 (样品与参比物 )之间有温度差。差热分析（ DTA ）是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。 DTA 曲线是描述试样与参比物之间的 温差（T）随温度或时间的变化关系。在DTA 实验中，试样温度的变化是由于相转变或反 应的吸热或放热效应引起的。如：相转变、熔化、结晶结构的转变、升华、蒸发、脱氢反应、断裂或分解反应、氧化或还原反应、晶格结构的破坏和其它化学反应。一般说来，相转变、 脱氢还原和一些分解反应产生吸热效应；而结晶、氧化等反应产生放热效应。
图 1 差热分析的原理图（1- 参比物 ; 2- 试样 ; 3- 炉体 ; 4- 热电偶）图2试样和参比物的升温曲线DTA 的原理如图 1 所示。将试样和参比物分别放入坩埚，置于炉中以一定速率ν＝dT/dt 进行程序升温，以T s、T r表示各自的温度，设试样和参比物（包括容器、温差电偶等）的热 容量 C s、C r不随温度而变。则它们的升温曲线如图2所示。 若以T=T s－T r对 t 作图，所得 DTA 曲线如图3所示，在0-a 区间， T 大体上是一致的，形成DTA 曲线的基线。随着温度的增加，试样产生了热效应(例如相转变 )，则与参比物间的温差变大，在DTA 曲线中表现为峰。显然，温差越大，峰也越大，试样发生变化的 次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定 性地鉴定所研究的物质，而峰面积与热量的变化有关。 图 3DTA 吸热转变曲线 在热量测量中应用的最为广泛的计算式是Speil 式： t2Tdt= m a H A t1g s 式中 ma 是试样中活性物的质量，△H 是试样中活性物的焓变，g 是与仪器有关的系数，反映了仪器的几何形状试样和参比物在仪器中安置的方式对热传导的影响，λs 是试样的热导系数，△T 是试样和参比物的温度差，当g 和 s 作为常数处理时上式可以改写为：
差热分析实验报告 赵启峰 131120132 摘要:本实验报告阐述了差热分析的基本原理、实验及数据处理方法，以三氧化二铝作为参照物,分别测量了锡样品和五水硫酸铜样品的差热曲线并对其进行了分析，最后对实验结果进行了讨论。 关键词:差热曲线锡五水硫酸铜 引言 差热分析(DTA)是在程序控制下测量物质和参比物之间的温度差与温度(或时间)关系的一种技术。描述这种关系的曲线称为差热曲线或DTA曲线。由于试样和参比物之间的温度差主要取决于试样的温度变化，因此就其本质来说，差热分析是一种主要与焓变测定有关并借此了解物质有关性质的技术。 实验目的 (1)了解差热分析的基本原理和实验基本步骤。 (2)测量五水硫酸铜和锡的差热曲线,并简单计算曲线峰的面积。 实验原理 物质在加热或冷却过程中会发生物理变化或化学变化，与此同时，往往还伴随吸热或放热现象。伴随热效应的变化，有晶型转变、沸腾、升华、蒸发、熔融等物理变化，以及氧化还原、分解、脱水和离解等化学变化。另有一些物理变化，虽无热效应发生但比热容等某些物理性质也会发生改变，这类变化如玻璃化转变等。物质发生焓变时质量不一定改变，但温度是必定会变化的。差热分析正是在物质这类性质基础上建立的一种技术。 若将在实验温区内呈热稳定的已知物质(参比物)和试样一起放入加热系统中(图1)，并以线性程序温度对它们加热。在试样没有发生吸热或放热变化且与程序温度间不存在温度滞后时，试样和参比物的温度与线性程序温度是一致的。若试样发生放热变化，由于热量不可能从试样瞬间导出，于是试样温度偏离线性升温线，且向高温方向移动。反之，在试样发生吸热变化时，由于试样不可能从环境瞬间吸取足够的热量，从而使试样温度低于程序温度。只有经历一个传热过程试样才能回复到与程序温度相同的温度。 图1 加热和测定试样与参比物温度的装置示意图 在试样和参比物的比热容、导热系数和质量等相同的理想情况，用图1装置测得的试样和参比物的温度及它们之间的温度差随时间的变化如图2所示。图中参比物的温度始终与程序温度一致，试样温度则随吸热和放热过程的发生而偏离程序温度线。当T S-T R=ΔT为零时，
实验二热重-差热分析法 一、实验目的 1.掌握热重和差热分析的基本原理。 2.学习热重和差热分析仪的操作。 3.学会定性解释差热谱图。 4.用差热仪测定绘制CuSO4·5H2O的DTA曲线，分析其水分子的脱去顺序。 二、实验原理 差热分析（DTA）是在程序控制温度下，建立被测量物质和参比物的温度差与温度关系的一种技术。数学表达式为 △T＝Ts－Tr＝f(T或t) 其中：Ts ，Tr分别代表试样及参比物温度；T是程序温度；t是时间。记录的曲线叫差热曲线或DTA曲线。
本实验以α – Al2O3作为参比物质，记录CuSO4·5H2O的DTA曲线，从而考察其失去五分子结晶水的情况。 物质受热时，发生化学变化，质量也就随之改变，测定物质质量的变化也就随之改变，测定物质质量的变化就可研究其变化过程， 热重法（TG）是在程序控制温度下，测量物质质量与温度关系的一种技术，热重法实验得到的曲线称为热重曲线（TG曲线）。 三、实验仪器： 差热分析仪 由加热炉、试样容器、热电偶、温度控制系统及放大、记录系统等部分组成。 四、实验步骤： 1.依次开启稳压电源、工作站、气体流量计、主机（开关均在后面）、电脑，打开氮气瓶，使之压力为0.5MP。 2.打开炉子，手动在左右两个陶瓷杆放入铝坩埚容器，关好炉子，在操作界面上调零，仪器自动扣除了空坩埚的重量。 3.打开炉子取出样品坩埚容器将约5-10mg的样品研成粉末放入铝坩埚容器。 4.打开软件TA-60WS Collection Monitor 点击measure，出现measure parameter，在这里我们可以设置所需要的程序温度，然后点击Start，要我们文件保存在哪里。 5.单击Start。 6.仪器测定结束。 四、结果处理 1.仪器结束后，打开软件TA60，找到要保存的结果文件。 2.依次找到重量线，热线，程序升温线。
实验一综合热分析实验 一、目的要求 1.了解综合热分析仪的基本构造、原理及方法。 2.了解实验条件的选择。 3.掌握热分析样品的制样方法。 4.掌握对样品的热分析图谱进行相关分析和计算。 二、综合热分析仪的结构、原理及性能 综合热分析仪是在程序控制温度下同步测定物质的重量变化、温度变化和热效应的装置。一般地，综合热分析仪主要由程序控制系统、测量系统、显示系统、气氛控制系统、操作控制和数据处理系统等部分组成。 1.TG的结构、原理及性能 热重法（TG）是在程序控制温度下，测量物质的质量与温度关系的一种热分析技术。热重法记录的是热重曲线（ＴＧ曲线），它以质量作为纵坐标，以温度或时间为横坐标，即ｍ—Ｔ曲线。 热重法通常有下列两种类型：等温热重法：在恒温下测定物质质量变化与时间的关系；非等温热重法：在程序升温下测定物质质量变化与温度的关系。 热重法所用仪器称为热重分析仪或热天平，其基本构造是由精密天平和程序控温的加热炉组成，热天平是根据天平梁的倾斜与重量变化的关系进行测定的，通常测定重量变化的方法有变位法和零位法两种。①变位法是利用物质的质量变化与天平梁的倾斜成正比的关系，用差动变压器直接控制检测。②零位法是靠电磁作用力使因质量变化而倾斜的的天平梁恢复到原来的平衡位置，施加的电磁力与质量变化成正比，而电磁力的大小与方向是通过调节转换结构中线圈中的电流实现的，因此检测此电流即可知质量变化。天平梁倾斜由光电元件检出，经电子放大后反馈到安装在天平衡量上的感应线圈，使天平梁又回到原点。 SDTQ600综合热分析仪采用水平双杆双天平的结构设计。一臂作为水平天平零位平衡测量，另一臂作为高灵敏度DTA的热电偶。同时，一臂用来装填试样，
差热分析 小组成员（邓静詹孝军杨盼）一．预习提问 1.简述差热分析的基本原理. 答：差热分析，是在温度程序控制下，测量物质与基准物(参比物)之间的温度差随时间变化的技术。试样在加热（冷却）过程中,凡有物理变化或化学变化发生时，就有吸热（或放热）效应发生，若以在实验温度范围内不发生物理变化和化学变化的惰性物质作参比物，试样和参比物之间就出现温度差，温度差随温度变化的曲线称差热曲线或 DTA曲线。差热分析是研究物质在加热（或冷却）过程中发生各种物理变化和化学变化的重要手段。 2.差热分析中如何判断物质发生了变化 答：当差热曲线出现峰或者谷时，表示物质发生了热焓的变化，即说明了物质发生了变化 3.差热分析中如何选择参比物？ 答：作为参比物的材料必须具备的条件是在测定的温度范围内保持热稳定，一般用阿尔法氧化铝、煅烧过的氧化镁、二氧化硅及金属镍等。选择时应尽量采用与待测物比热容、热导率及颗粒度相一致的物质，以提高准确性。 4.实验中，作温度工作曲线的目的是什么？ 答：目的是为了间接测定物质在加热过程中的温度变化以及差热曲线出现峰或者谷时的温度，以准确快速的测出物质在相应温度下产生的
热效应。 5.差热曲线主要受哪些实验条件的影响 答：（1）仪器方面的因素：包括加热炉的形状和尺寸、坩埚材料及大小形状、热电偶性能及其位置、显示、记录系统精度、走纸速率等。（2）试样因素：包括试样的热容量、热导率和试样的纯度、结晶度或离子取代以及试样的颗粒度、用量及装填密度、参比物的选择等。（3）实验条件：包括加热速度、气氛和压力等。 二．思考题 1. 简述差热分析的基本原理. 答：差热分析，是在温度程序控制下，测量物质与基准物(参比物)之间的温度差随时间变化的技术。试样在加热（冷却）过程中,凡有物理变化或化学变化发生时，就有吸热（或放热）效应发生，若以在实验温度范围内不发生物理变化和化学变化的惰性物质作参比物，试样和参比物之间就出现温度差，温度差随温度变化的曲线称差热曲线或 DTA曲线。差热分析是研究物质在加热（或冷却）过程中发生各种物理变化和化学变化的重要手段。 2.差热分析中如何判断物质发生了变化 答：当差热曲线出现峰或者谷时，表示物质发生了热焓的变化，即说明了物质发生了变化 3.差热分析中如何选择参比物？ 答：作为参比物的材料必须具备的条件是在测定的温度范围内保持热稳定，一般用阿尔法氧化铝、煅烧过的氧化镁、二氧化硅及金属镍等。
现代分析测试技术实验报告 实验名称：热重法分析一水草酸钙的差热 姓名：学号：专业：有机化学 实验日期：2017.10.10 指导老师：成绩： 一、实验目的： 1、掌握热重分析法的一般原理； 2、了解热重分析使用方法； 3、掌握热分析谱图的解析方法。 二、工作原理： 1、根据热电偶的测量原理,将一个热电偶制成传感器,将微量的样品置于传感器上,放入特殊的炉子内按一定的规律加热,当样品在一定的温度下发生吸放热的物理变化时,通过传感器就可以探测出样品温度的变化,进而通过专业的热分析软件，处理得出温度变化的数据或图形，根据图形再判断材料有可能发生的各种相变。 2、将传感器和样品构成的支架系统同时放在天平上, 当样品在一定的温度下发生重量的变化时,天平就可以立刻反应出来，通过专业的热分析软件，处理得出重量变化的数据或图形，同样根据图形再判断材料有可能发生的各种内在成分的变化。 3、将两张图放在一块，可以同时测试物质的重量和差热随温度的变化，进而在材料的物化分析方面得到更多的信息。 三、实验仪器和药品： 1、仪器：热重分析仪TG209F1（德国耐驰仪器制造有限公司）、直径为6mm的氧化铝坩埚 2、主要试剂：CaC2O4·H2O
四、实验操作步骤： 1、提前2小时检查恒温水浴的水位（保持液面低于顶面2cm ）；打开电源开关，在面板上启动运行，设定的温度值应比环境温度高约10---15℃，同时注意有无漏水现象； 2、依次打开电源开关：显示器、电脑主机、仪器测量单元、控制器，以及测量单元上的天平电源开关； 3、实验使用氮气，调节低压输出压力为0.03－0.05Mpa ； 4、在电脑上打开对应的TG209测量软件，待自检通过后，检查仪器设置；打开炉盖，将支架升起，放入空坩埚；待程序正常结束后冷却后，打开炉子取出坩埚，将样品平整放入后（以不超过1/3容积约10mg 为好）称重，然后打开基线文件，选择基线加样品的测量模式，编程运行，结束温度值为910℃； 5、待样品温度降至100℃以下时,先将支架升起方可打开炉盖，拿出坩埚； 6、不使用仪器时正常关机顺序依次为：关闭软件、退出操作系统、关电脑主机、显示器、仪器控制器、天平电源、测量单元。 五、数据记录与处理： 1、根据得到的曲线，读出试样质量发生变化前后的值及其所对应的温度，分析CaC 2O 4·H 2的TG 曲线上质量变化的原因： 一水合草酸钙100200300400500600700800温度 /℃40 5060 708090100TG /%质量变化: -13.15 %质量变化: -19.51 %质量变化: -30.32 %起始点: 156.3 ℃起始点: 452.0 ℃起始点: 730.6 ℃[1]
综合热分析法测定草酸钙 【实验目的】 （1）掌握热重-差热分析原理和ZCT-A型综合热分析仪的操作方法，了解其应用范围。 （2）对草酸钙进行热重及差热分析，测量化学分解反应过程中的分解温度。 （3）测量物质在加热过程中所发生的物理化学变化，绘制相应曲线，从而研究材料的反应过程。 【实验原理】 热分析是物理化学分析的基本方法之一。综合热分析研究物质在加热过程中发生相变或其他物理化学变化时所伴随的能量、质量和体积等一系列的变化，可以确定其变化的实质或鉴定矿物。热分析技术种类很多，比较常用的方法有（1）差热法（DTA），（2）热重法（TG）[包括微分热重（DTG）]，（3）差示扫描量热法（DSC）。 （1）热重分析 热重分析是在程序控制温度下，测量物质质量与温度关系的一种技术。热重法实验得到的曲线称为热重（TG）曲线。TG曲线以温度作横坐标，以试样的失重作纵坐标，显示试样的绝对质量随温度的恒定升高而发生的一系列变化。这些变化表征了试样在不同温度范围内发生的挥发组分的挥发，以及在不同温度范围内发生的分解产物的挥发。如 图1、图2 CaC 2O 4 ·H 2 O的热重曲线，有三个非常明显的失重阶段。第一个阶段表示水分 子的失去，第二个阶段表示CaC 2O 4 分解为CaCO 3 ，第三个阶段表示CaCO 3 分解为CaO。当然， CaC 2O 4 ·H 2 O的热失重比较典型，在实际上许多物质的热重曲线很可能是无法如次明了地 区分为各个阶段的，甚至会成为一条连续变化地曲线。这时，测定曲线在各个温度范围内的变化速率就显得格外重要，它是热重曲线的一阶导数，称为微分热重曲线[图1也现 示出了CaC 2O 4 ·H 2 O的微分热重曲线（DTG）]。微分热重曲线能很好地显示这些速率地变 化。 图1 CaC 2O 4 ·H 2 O的TG-DSC曲线（文献图） 图2 CaC 2O 4 ·H 2 O的TG曲线（文献图） （2）差热分析（DTA）和差示扫描量热分析（DSC） 差热分析（DTA）是在试样与参比物处于控制速率下进行加热或冷却地环境中，在相同地温度条件时，记录两者之间地温度差随时间或温度地变化。差示扫描量热分析（DSC）
