煤炭矿井制图标准
本标准用词说明
1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1）表示很严格，非这样做不可的：
正面词采用“必须”，反面词采用“严禁”；
2）表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或“不得”；
3）表示允许稍有选择，在条件许可时首先应这样做的：
正面词采用“宜”，反面词采用“不宜”；
4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明
《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录
1 总则 (3)
2 基本规定 (3)
2.1 图纸幅面 (3)
2.2 图框格式 (4)
2.3 标题栏 (5)
2.4 会签栏 (6)
2.5 比例 (6)
2.6 量的符号与计量单位 (7)
2.7 图线 (8)
2.8 字体 (9)
2.9 其他要求 (10)
3 图例 (10)
3.1 一般规定 (10)
3.2 边界线 (11)
3.3 地质图例 (11)
3.4 剖切线 (13)
3.5 井筒 (13)
3.6 巷道 (14)
3.7 采、掘、运机械设备 (14)
3.8 井下通风、排水机械设备 (18)
3.10 井下轨道、运输调度及其他 (20)
4 视图画法 (22)
4.1 图线画法 (22)
4.2 剖面（或断面）符号 (23)
4.3 尺寸标注 (24)
4.4 直角坐标、高程及井筒方位角的标注 (26)
4.5 立体系统图 (31)
4.6 编号、代号及文字说明标注 (32)
1 总则
1.0.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
1.0.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 基本规定
2.1 图纸幅面
2.1.1图纸基本幅面尺寸宜采用表2.1.1所规定的基本幅面。
2.1.2必要时，可按图2.1.2选用加长幅面。也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。
表2.1.1 图纸基本幅面尺寸
图2.1.2 图纸幅面
注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面
2.2 图框格式
2.2.1在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（图2.2.1），装订边宜位于图框左侧。基本幅面图框尺寸应符合表2.2.1规定。
（a) X型（b) Y型(图中1应为5)
图2.2.1 图框格式
1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏
表2.2.1 基本幅面图框尺寸
2.2.2加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
2.3 标题栏
2.3.1图纸应设置标题栏（图2.3.1）。标题栏宜由更改区、签字区、名称区、代号及其他区组成。也可按实际需要增加或减少，并应符合下列规定：
1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。
2.3.3标题栏格式宜符合图2.3.1的规定。
图2.3.1 标题栏格式
2.3.4 必要时，可在图纸左上侧设置图号栏。
2.3.5 复制的地质图应采用本标准规定的标题栏。
2.4 会签栏
2.4.1会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。
2.4.2会签栏格式宜符合图2.4.2的规定，会签栏行数可由参加会签的专业多少确定。
图2.4.2 会签栏格式
2.5 比例
2.5.1 采矿制图常用比例宜符合表2.5.1的规定。
表2.5.1 采矿制图常用比例
续表2.5.1
2.5.2当采矿制图常用比例内没有合适的比例可选，需采用一般制图比例时，应按1：1×10n、1：2×10n、1：5×10n的比例系列选取适当的比例。
注：n为正整数。
2.5.3比例标注应符合下列规定：
1在同一幅图中，主要视图宜采用相同的比例绘制，并应将比例标注在标题栏中的比例栏内。当主要视图的比例不一致时，应分别在各视图图名标注线下居中标注比例，同时应在比例栏内注明“见图”字样。
2在同一视图中图样的纵横比差过大，而又要求详细标注尺寸时，纵向和横向可采用不同比例绘制，并应在视图名称下方或右侧标注比例。
3必要时，视图的比例可采用比例尺的形式，即在视图的铅垂或水平方向加画比例尺。
2.5.4不能按比例绘制的视图，可不按比例绘制，但应注明“ｘｘｘ示意图”的字样，并应防止严重失真。
2.6 量的符号与计量单位
2.6.1 在图纸上和技术文件中，量的符号应符合表2.6.1规定。
表2.6.1 量的符号
2.6.2各种图纸及与图纸有关的设计文件，同一个量所用的符号应一致。
2.6.3 各种图纸及有关设计文件中使用的计量单位，应符合国家有关法定计量单位及国家现行有关标准的规定。
2.7 图线
2.7.1图线的宽度应根据图纸的类别、比例和复杂程度选用。基本线宽b宜采用0.3mm 或0.4mm。
2.7.2采矿制图常用的各种线型宜符合表2.7.2 的规定。
表2.7.2 线型
2.8 字体
2.8.1书写字体应字型、大小一致，笔画清楚，间隔均匀，排列整齐。
2.8.2书写字体高度宜符合字体高度的公称尺寸系列1.8、2.5、
3.5、5、7、10、14、20mm。
2.8.3汉字应写成长仿宋体字，并应采用简化字。汉字的高度不应小于
3.5mm。
2.8.4书写字母和数字，宜根据需要写成A型字体或B型字体。
2.8.5书写字母和数字时，其书写格式、基本比例和尺寸宜符合表2.8.5-1或表2.8.5-2的规定。
表2.8.5-1 A型字体
表2.8.5-2 B型字体
2.8.6在同一幅图纸上，宜选用一种型式的字体。
2.9 其他要求
2.9.1单斜构造缓倾斜煤层或倾斜煤层矿井开拓方式平面图、开拓巷道工程图和采区布置及机械配备图等，宜将煤层底板等高线图的煤层浅部放在图纸上方，煤层深部放在图纸下方。近水平煤层矿井的此类图纸不作要求。
2.9.2主要剖面图的方向应与主要地质剖面方向一致，同一矿井各阶段设计主要剖面图方向应一致。
2.9.3除特殊要求外，图纸宜选用X型图框格式。
3 图例
3.1 一般规定
3.1.1复制地质图时，应采用原地质图图例；当需要在复制图中增添采矿专业设计内容时，应按本标准规定的图例绘制。
3.1.2同一幅图纸应采用统一的图例，图例的大小应与视图的比例相适应。
3.1.3当绘制1：50～1：500比例的平面图时，平面图中的巷道，应采用巷道的图例，并应按设计视图的比例进行绘制。
3.1.4当绘制1：500～1：5000比例的剖面图时，剖面图中的井巷应按剖切情况进行处
理，并应符合下列规定：
1剖切到的井巷应用单实线表示；
2没有剖切到的井巷，当井巷位于剖切线的前方，应用虚线绘制；当井巷位于剖切线的后方，应用双点划线绘制。
3.2 边界线
3.2.1矿井各种边界线图例宜符合表3.2.1的规定。
表3.2.1 边界线图例
3.3 地质图例
3.3.1采矿专业图纸中采用的地质图例宜符合表3.3.1的规定。
表3.3.1 地质图例
续表3.3.1
3.4 剖切线
3.4.1剖切线的图例宜符合表3.4.1的规定。
表3.4.1 剖切线图例
3.5 井筒
3.5.1 各类井筒图例宜符合表3.5.1的规定。
表3.5.1 井筒图例
续表3.5.1
3.6 巷道
3.6.1 矿井各类巷道图例宜符合表3.6.1的规定。
表3.6.1 巷道图例
注：投影巷道用中粗虚线表示
3.7 采、掘、运机械设备
3.7.1采煤工作面支护机械设备图例宜符合表3.7.1的规定。
表3.7.1 采煤工作面支护机械设备图例
续表3.7.1
3.7.2采掘机械设备图例宜符合表3.7.2的规定。
表3.7.2 采掘机械设备图例
续表3.7.2
3.7.3井下运输机械设备图例宜符合表3.7.3的规定。
表3.7.3 井下运输机械设备图例
续表3.7.3
3.8 井下通风、排水机械设备
3.8.1井下通风、排水机械设备图例宜符合表3.8.1的规定。
表3.8.1 井下通风、排水机械设备图例
3.9 通风及井下安全设施3.9.1 通风及井下安全设施图例宜符合表3.9.1的规定。
表3.9.1 井下通风及安全设施图例
续表3.9.1
3.10 井下轨道、运输调度及其他
3.10.1井下轨道、运输调度及其他图例宜符合表3.10.1的规定。
表3.10.1 井下轨道、运输调度及其他图例
煤炭矿井制图标准 (GB50593-2010) 说明 能源科学与工程学院采矿工程系 2015年4月
本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录 1 总则 (4) 2 基本规定 (4) 2.1 图纸幅面 (4) 2.2 图框格式 (5) 2.3 标题栏 (5) 2.4 会签栏 (6) 2.5 比例 (6) 2.6 量的符号与计量单位 (8) 2.7 图线 (8) 2.8 字体 (9) 2.9 其他要求 (10) 3 图例 (10) 3.1 一般规定 (10) 3.2 边界线 (10) 3.3 地质图例 (11) 3.4 剖切线 (12) 3.5 井筒 (12) 3.6 巷道 (13) 3.7 采、掘、运机械设备 (14) 3.8 井下通风、排水机械设备 (16) 3.10 井下轨道、运输调度及其他 (19) 4 视图画法 (20) 4.1 图线画法 (20) 4.2 剖面（或断面）符号 (21) 4.3 尺寸标注 (21) 4.4 直角坐标、高程及井筒方位角的标注 (24) 4.5 立体系统图 (29) 4.6 编号、代号及文字说明标注 (30)
世界大学城 帮助 煤矿CAD矿图编制标准说明 第一章矿图技术管理及制图技术 第一节矿图技术管理的一般规定 矿图的基本要求 1、煤矿地质测量图(以下简称矿图)的技术管理必须符合《煤矿地质测量图技术管理规定》，矿图绘制的内容、精度以及绘制的方法、标准，必须符合煤矿地质、测量的有关规程及《煤矿地质测量图例》的规定。规程上没有明确要求的，可按本规定的要求进行执行。 2、绘图工作必须在各级总工程师和地测负责人的领导下进行。各级领导应重视绘图工作，配齐(足)绘图人员，设置设施齐全的专门绘图室，以保证绘图质量和绘图效率。 3、绘图工作应由经过专门培训的、具备一定专业知识的人员担任。绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。 4、图纸的幅面尺寸执行GB/T14689—93技术制图图纸幅面规定，地质测量坐标格网一律采用100×100mm。
5、采掘工程平面图必须按自然分层绘制。厚煤层，采用人工分层开采的矿井，在一张图上不得超过三个人工分层，并分别用不同符号或颜色区分。 6、矿图原则上以自然井口（采区）划分图幅，但较大采区也可分幅绘制。矿图的图幅和格网线方向可根据各矿井的具体情况确定，但应符合下列要求：1.便于长期保存；2.便于绘制和使用；3.同一矿井矿图的图幅应尽量一致。 7、矿图绘制要达到以下要求：1.尽可能采用数据的计算机处理和机助制图；2.绘制的线条均匀、圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。3.各种文字、数字注记规范。字隔，字向符合要求。注记必须使用规范的简化汉字，不准用繁体字、自选字和别字；4.颜色标准，着色均匀；5.内容齐全、完整，几何关系正确。 8、标准图幅的图纸均按210×297mm(即A4)规格，自由分幅非标准图幅的图纸可统一规格折叠。所有图纸应将图签露在外面，以手风琴式折叠，装入图袋。每套图以矿井为单位，并附有目录表。 第二节生产矿井必备的基本矿图和专用矿图 一、生产矿井必备的基本矿图 1、井田区域地形图，比例尺1：1000～1：5000。 2、工业广场平面图，比例尺1：500～1：1000。 3、采掘工程平面图，比例尺1：1000～1：2000。
前言 随着这我国经济快速、稳定的增长，地质行业新一轮的发展时机已经到来，地质产业迅速增多。这些都推动了地质相关理论和施工技术的进一步发展。为了适应这一现象就必须培养大量的专业人才，而高质量的教材是培养合格人才的基本保证。大力发展高等职业教育，培养和造就适应生产、建设、管理、服务第一线需要的高等技术应用型人才，要求我们必须重视高职教材的改革与建设，编写和出版具有高职特色的教材。 《地质学实践教程》是在《地质学理论教程》的基础上，是根据高等职业专科和本科专业，以理论联系实际为向导，使学生牢固掌握地质学的理论知识的同时侧重于实践能力的培养。本教材的编辑，力图体现以下特点:一是内容要新，适当反应本学科领域内的新发展；二是教材内容要突出高职教育的特点，体现实用性和应用性；三是教材必须针对相关专业的培养目标、业务规格和教学大纲的基本要求；四是符合我国的国情，取材恰当，实用性较强；五是基础理论适度，以培养能力为主，加强实践性教学内容。不仅便于教师组织教学，又适合学生自学。教材在结构上分为必学和选学两部分：第一至第三章是基础部分，为各专业学生必学内容；第四至第十一章为专业应用部分，供不同专业学生根据需要选学。 本教材适用于地质工程、采矿工程、通风安全、测量与勘探等专业大类或方向使用，也可供有关技术人员参考。参加编写的人员有七台河职业学院教授李景霞（第三篇和第二篇的第十二、十三章），七台河职业学院高级工程师张立新（第一篇第一、二、三、四、五、六章），七台河职业学院讲师周明杰第二篇（第七、八、九、十、十一章） 在本教材的编写工程中，参阅了大量文献，引用了同类书刊中的部分资料，在此，谨向有关作者表示衷心感谢！ 由于编者水平有限，价值时间紧迫，书中难免存在错漏之处，恳请广大读者不吝指正。
新版煤矿制图标准 本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。 目录 1 总则 (2) 2 基本规定 (3) 图纸幅面 (3) 图框格式 (4) 标题栏 (4)
会签栏 (5) 比例 (5) 量的符号与计量单位 (7) 图线 (7) 字体 (8) 其他要求 (9) 3 图例 (9) 一般规定 (9) 边界线 (10) 地质图例 (10) 剖切线 (12) 井筒 (12) 巷道 (13) 采、掘、运机械设备 (13) 井下通风、排水机械设备 (16) 井下轨道、运输调度及其他 (19) 4 视图画法 (21) 图线画法 (21) 剖面（或断面）符号 (21) 尺寸标注 (22) 直角坐标、高程及井筒方位角的标注 (24) 立体系统图 (29) 编号、代号及文字说明标注 (30) 1 总则 为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。 本标准适用于煤矿矿井各阶段采矿专业工程制图。 煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
基本矿图实施细则 一、总要求： ●格网 地质测量图坐标格网一律采用100×100mm。除含有地形的井田区域地形图、地形地质图、井上下对照图外，所有矿图必须绘制坐标格网，不能用十字线替代。正或斜格网各矿按实际情况自定，但坐标注记要求字头朝北或图幅上方（黑体，字高3mm），一律采用“米”为单位。 手工制图应严格按《煤矿测量规程》要求，把好格网精度关。 ●注记总要求 点状物(测点、钻孔、井筒等)的名称、高程、用途等一律采用水平字列，字头一律朝北或图幅上方，字隔采用密集排列（间隔0.5-1mm）。线状物、面状物采用曲屈字列，字头不得朝向图幅水平线以下。注记位置视图面而定，既要明了直观，还要布局合理。字隔视线状物长度而定，特长线状物应分段重复注记。 ●图面要求 矿图要求绘制准确，内容齐全，填绘及时，清晰美观，几何关系正确。 线条粗、中、细分明，均匀圆滑，接头吻合，平行线间距相等。 指北针一般绘于图的右上角，图签放在图的右下角。 各种符号的大小应符合规范的要求。但在符号密集时，符号尺寸可适当缩小或省略次要符号。符号上下重叠时，可用共线绘制。 数字图要求：图层清晰，图面整洁，线条均匀，色泽准确适度，打印成图后字体、大小注记要符合《煤矿地质测量图例》要求；图面表达和注记无矛盾，巷道接口处应相交或相剪切，不留缺口、线头。 各矿应尽可能按不同内容细分图层，同时再填绘新内容时应严格按原分层方式追加。 ●缩放 对于数字图原则上大比例尺图可缩小使用，但《煤矿地质测量图例》有规定的符号、字符大小应修正。1:10000图按《煤矿地质测量图例》中1:5000图的规定符号及大小或按0.8比例缩小,全矿井应统一。 除完全按比例绘制的图可放大使用外，原则上不可放大使用。
第五章通风系统矿图绘制 第二十八条一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。 10.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二十九条矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿×煤层通风系统图） 1.在1：2000或1：5000采掘工程平面图上绘制。 2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。 4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 （二）矿井通风立体示意图（××煤矿通风立体示意图） 1.图幅不小于零号图纸。 2.所有井巷用双线(或一粗一细)绘制。 3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。 4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。 5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。 6.图上标注内容：和通风系统平面图一致。 7.图名、图签、图例、标注内容的标注方法和矿井通风系统
矿井11种图纸绘制标准及要求 第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。 第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。各种注记必须齐全、规范。图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。 第3条、矿图要根据实际变化及时填绘和标注。 第4条、各种矿图均须使用统一的坐标系统。 第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。 第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。 第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。 第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
煤矿矿井供电系统图规范标准 第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。 第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。 第三章矿井供电系统图分为四种： 1、矿井供电系统总图：图中设备包括井上下6kV 及以上变配电设备。 2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。 3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3 台以上电气设备的地点的高低压电气设备。 4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。 第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。 1. 图例 1）地面变电站供电系统按开关柜主接线方式绘制。 2 ）井上设备、设施图形符号执行GB/T4728-2000 标准。 3 ）井下设备、设施图形符号执行MT/T570-1996 标准（见 附件一）。 上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。 2. 标准图幅（单位伽）
表中B、L—图纸幅面的宽、长。 e图纸不留装订边时，图纸幅面与图框的间距。 c、a图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。 ⑴尽量采用标准图幅，优先选用横幅。 ⑵必要时可分幅成图，形成图册。图册推荐选用A3图幅标 准。 3 .标题栏 标题栏位于图纸右下角。标题栏内容包括：名称（图纸名称及单位名称如XX公司XX矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签 字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。签字须由本人手写签）。根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二） 。 4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。 第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0 或A1 图幅（若供电系统复杂，可采用A0 加长图幅），各变电所供电系统图使用A2 或A3 图幅，配电点、采掘头面供电系统图使用A3 图幅。

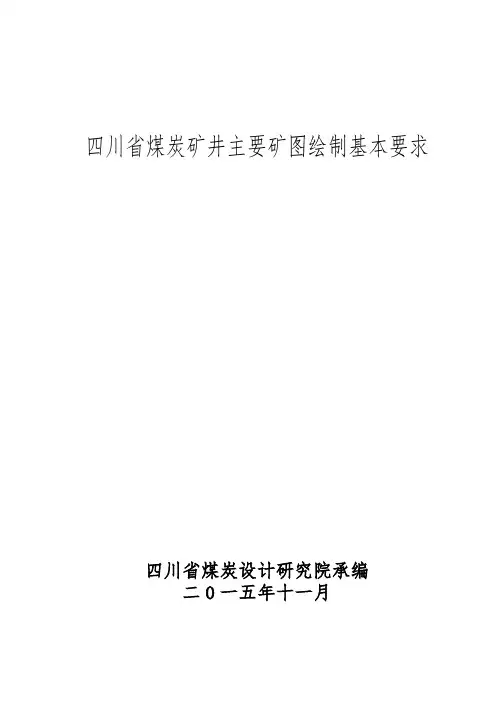

四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编 二0一五年十一月
基本要求 3.1.1 矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸内容布置适当，根据实际变化及时填绘和标注。 3.1.2 图纸中必须有图框线、图签、图例等主要要素；图签栏内容须齐全，必须有业主或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。 3.1.3矿图按准确、及时、完整、美观的原则进行绘制。达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，内容齐全、完整、几何关系正确。计算机制图过程中图中不同要素应采用不同色彩进行区分。 3.1.4 井上下对照图及水文地质图比例要求原则为1:2000或1:5000，采掘工程平面图比例要求原则为1:2000。图纸资料至少能反映矿井及周边100m范围内的真实情况，首、计曲线及高程等注记必须与图纸比例相适应。井上下对照图及采掘工程平面图图中标示的采、掘工程必须能反映矿井正常生产期间至少3个月内的工程进展真实情况,如实填绘井巷位置及采掘进度。图纸中必须标注指北针。 3.1.5 高程精度要求：巷道底板高程和地面控制点高程精度取;井口、井底、钻孔孔口、采高、见煤高程及煤厚精度取，断层落差、煤仓高程精度取。 3.1.6 名称标注线：引线倾角45°，引线线宽，标注线线宽。 3.1.7 字体要求：除工作面编号及剖面线编号应采用黑体外，所有汉字、字母、数字均应采用仿宋体。 3.1.8 字体大小要求： 原则上井筒名称字高；巷道名称、工作面编号、边界、露头、断层等字高3mm；工作面回采日期、钻孔编号注记字高；煤厚、断层产状要素等字高为2mm;测点高程字高；剖面线（勘探线）字高为6mm。实际制图中字高亦可根据图纸美观、协调程度进行相应调整。 3.1.9 图例及说明文字字高一般为，图例应反映全图中所有元素，图例比例与图纸内各要素比例应一致，图例及说明文字具体字号及位置应根据图纸美观、协调程度进行调整。图中说明文字主要补充图纸难以表述清楚的内容及图中需强调的重要要素。 矿井通风系统图绘制基本要求 3.5.1 根据采掘工程平（立）面图绘制。 3.5.2 示意图图幅宜采用A1或A2标准图纸绘制,图中除测风站需标注完整通风参数外，其余用风地点需在巷道上方标注风量 Q= m3/min，风速V= m/s。风量、风速单位在说明文字中进行描述，标注时可省略。 3.5.3 示意图所有井巷用双线（或一粗一细）绘制,巷道两线条之间宽度，粗线线宽，
第16章矿图的基本知识 16.1 概述 16.1.1 矿图的概念与特点 矿图是反映矿井地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。矿图是煤矿企业中最重要的技术资料，是管理采矿企业和指导生产必不可少的基础图件，它对于正确地进行采矿设计、编制采掘计划、指导巷道的掘进和合理安排回采工作及各种工程需要都具有重要作用。 与其它图纸相比较，矿图具有以下几个特点： （1）矿图的内容要随着采矿工程的进展逐渐增加、补充、修改； （2）矿图的测绘区域随矿层分布和掘进巷道部署情况而定，常常是分水平测绘； （3）矿图所反映的是井下巷道复杂的空间关系，以及矿体和围岩产状与各种地质破坏，测绘内容多，读图较困难； （4）采用实测与编绘的方法，以实测资料为基础，再辅以地质、水文、采掘等方面的技术资料绘制而成。 16.1.2 矿图的分类 生产矿井必备的基本矿图包括两大类：一类是矿井测量图，它是根据地面和井下实际情况测绘而成的；另一类是矿井地质图，它是根据矿井地质勘探资料和采掘过程中揭露的地质信息而绘制的。两类矿图之间存在着密切的关系，矿井测量图是绘制矿井地质图的基础；而矿井测量图上的地质信息则是来源于可靠的矿井地质图。本章主要介绍矿井测量图。 根据投影方法和投影面的不同，可以将矿图分为平面投影图、竖直面投影图、断面图和立体图。根据成图方法分为原图和复制图两类。原图是根据实测、调整或收集的资料直接绘在聚酯薄膜或在原图纸上的矿图，一般情况下原图不应直接用来晒图或使用。原图的副本称之为二底图。根据原图或二底图复制或编制而成的矿图称为复制图。煤矿生产、建设过程中必须具备的主要图纸，称为基本矿图。《煤矿测量规程》规定的煤矿基本矿图见表16-1。 表16-1 矿井必须具备的基本矿图
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。 第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。各种注记必须齐全、规。图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。 第3条、矿图要根据实际变化及时填绘和标注。 第4条、各种矿图均须使用统一的坐标系统。 第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。 第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。 第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。 第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平
行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。 第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
（最新）煤矿一通三防系统图绘制规范及图例 第一条一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。 10.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二条矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿×煤层通风系统图） 1.在1：2000或1：5000采掘工程平面图上绘制。 2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。 4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 （二）矿井通风立体示意图（××煤矿通风立体示意图） 1.图幅不小于零号图纸。 2.所有井巷用双线(或一粗一细)绘制。 3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。 4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。 5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制。 6.图上标注内容：和通风系统平面图一致。 7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
原相矿矿图管理制度 为了规范矿图的编制、修改、发放、使用和管理，特制定本规定： 一、生产技术科应具备如下图纸： 1、煤层底板等高线图。 2、采掘工程现状图。 3、巷道布置图。 4、井上井下对照图。 5、综合柱状图。 6、地形地质图。 7、各巷道及单项工程预想及实测剖面图。 二、矿图必须经现场实测按比例绘制，必须真实有效反映井下现场采掘现状。 三、矿图必须标注井田各拐点的坐标，井田范围必须与煤矿采矿许可证登记范围一致。 四、所有图纸必须储存电子版，必须委派专人建立矿图电子档案，并及时备份，保证所有图纸永久保存。 五、矿图右下角的图签必须有图名、比例、设计、制图、审核、技术负责人、矿长、日期等内容。 六、井上下对照图应包含以下内容： 1、地形、地物按相应比例尺、地形测量规范和图式测绘。 2、所有井巷工程必须全部在图中体现。
3、本矿和邻近各矿的井田边界、各种保安煤柱的范围、老窑区等也必须在图中体现。 4、矿井近井点的位置高程和矿区内的国家测量点的位置也要在图中体现。 七、采掘工程现状图应包含的内容有： 1、井田边界、保安煤柱及其它边界线。 2、所有掘进巷道、硐室和回采工作面留设煤柱的位置。 3、勘探和表明煤层埋藏特征的资料，如钻孔、煤层露头线、煤层底板等高线、倾角、煤层柱状、煤厚及主要地质构造等。 4、斜井及主要倾斜巷道的倾角。 5、井下永久测量点的编号和位置。 6、煤层底板等高线。 7、积水区、突水区、采空区等情况。 8、矿井所有巷道位置。 八、交换图即《采掘工程现状图》1：2000的管理规定如下： 1、交换图的发放范围包括总公司、矿长、生产矿长、机电矿长、安全矿长、总工程师及副总以上矿领导、生产技术科、通风区、机电科各一份。 2、交换图的填绘：正常生产时期，交换图应每月填绘一次，填绘时间应从次月1日-5日填绘完毕并送达有关人员。图纸应由专业技术人员填绘，测量人员填绘的内容包括当月采掘进度、导线点及有关硐室位置等，地质人员填绘的内容包括当月采掘面所
煤矿11种图纸绘制标准及要求 第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。 第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。各种注记必须齐全、规范。图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。 第3条、矿图要根据实际变化及时填绘和标注。 第4条、各种矿图均须使用统一的坐标系统。 第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。 第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。 第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。 第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。 第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
煤炭矿井制图标准 本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录 1 总则 (3) 2 基本规定 (3) 2.1 图纸幅面 (3) 2.2 图框格式 (4) 2.3 标题栏 (5) 2.4 会签栏 (6) 2.5 比例 (6) 2.6 量的符号与计量单位 (7) 2.7 图线 (8) 2.8 字体 (9) 2.9 其他要求 (10) 3 图例 (10) 3.1 一般规定 (10) 3.2 边界线 (11) 3.3 地质图例 (11) 3.4 剖切线 (13) 3.5 井筒 (13) 3.6 巷道 (14) 3.7 采、掘、运机械设备 (14) 3.8 井下通风、排水机械设备 (18) 3.10 井下轨道、运输调度及其他 (20) 4 视图画法 (22) 4.1 图线画法 (22) 4.2 剖面（或断面）符号 (23) 4.3 尺寸标注 (24) 4.4 直角坐标、高程及井筒方位角的标注 (26) 4.5 立体系统图 (31) 4.6 编号、代号及文字说明标注 (32)
矿图标准规范
————————————————————————————————作者: ————————————————————————————————日期:
师宗县煤炭工业局 煤矿矿图技术标准(试行） 为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头,以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点,在2０12年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。 一、图纸图幅规定 1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定,选择适当的图幅进行绘制。 2、要优先使用附表１中所规定的基本幅面。 3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。 图纸基本幅面尺寸 附表1: 单位:mｍ幅面代号尺寸（B×Ｌ） A0841×1189 A15９4×841 A2420×59４ A3２9７×420 A４21０×29７ 允许的图纸幅面尺寸 附表2：单位:ｍｍ 幅面代号尺寸（B×Ｌ） Ａ３×3 420×891 A3×4 ４２0×1189 A4×３29７×630 A４×4 ２９7×841
A4×5 ２９7×1051 图纸加长幅面尺寸 附表３: 单位:ｍm 幅面代号尺寸（B×L) 幅面代号尺寸（B×L） Ａ0×2 11８9×16８2 A３×５420×148６ A0×３１１８９×2523 A3×6 420×1７8３ A1×３８4１×1783 Ａ3×7 ４20×2080 A１×４８４1×237８A4×6 297×12６１ A2×3 ５94×1261 A4×7 29７×14７1 A2×4 594×１６８2 A４×８２９7×168２ A２×5 594×2102 A4×9 297×1892 二、图纸图框要求 绘制图纸时,在图纸上必须采用双实线绘制图框,其中：外框线为粗实线，宽度为1.0ｍm;内框线为细实线,宽度为0．2ｍｍ；内外线间距见下图： 图框尺寸 单位:ｍm 幅面代号A0A1Ａ2A3A４
第16 章矿图的基本知识 16.1概述 16.1.1矿图的概念与特点 矿图是反映矿井地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。矿图是煤矿企业中最重要的技术资料，是管理采矿企业和指导生产必不可少的基础图件，它对于正确地进行采矿设计、编制采掘计划、指导巷道的掘进和合理安排回采工作及各种工程需要都具有重要作用。 与其它图纸相比较，矿图具有以下几个特点： （1）矿图的内容要随着采矿工程的进展逐渐增加、补充、修改； （2）矿图的测绘区域随矿层分布和掘进巷道部署情况而定，常常是分水平测绘；（3）矿图所反映的是井下巷道复杂的空间关系，以及矿体和围岩产状与各种地质破坏，测绘内容多，读图较困难； （4）采用实测与编绘的方法，以实测资料为基础，再辅以地质、水文、采掘等方面的技术资料绘制而成。 16.1.2矿图的分类 生产矿井必备的基本矿图包括两大类：一类是矿井测量图，它是根据地面和井下实际情况测绘而成的；另一类是矿井地质图，它是根据矿井地质勘探资料和采掘过程中揭露的地质信息而绘制的。两类矿图之间存在着密切的关系，矿井测量图是绘制矿井地质图的基础；而矿井测量图上的地质信息则是来源于可靠的矿井地质图。本章主要介绍矿井测量图。 根据投影方法和投影面的不同，可以将矿图分为平面投影图、竖直面投影图、断面图和立体图。根据成图方法分为原图和复制图两类。原图是根据实测、调整或收集的资料直接绘在聚酯薄膜或在原图纸上的矿图，一般情况下原图不应直接用来晒图或使用。原图的副本称之为二底图。根据原图或二底图复制或编制而成的矿图称为复制图。煤矿生产、建设过程中必须具备的 主要图纸，称为基本矿图。《煤矿测量规程》规定的煤矿基本矿图见表16-1 。 表16-1 矿井必须具备的基本矿图 16.1.3矿图的分幅与编号 煤矿测量图采用正方形分幅法或自由分幅法。正方形分幅及其编号方法与大比例尺地形图相
师宗县煤炭工业局 煤矿矿图技术标准（试行） 为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头，以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点，在2012年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。 一、图纸图幅规定 1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定，选择适当的图幅进行绘制。 2、要优先使用附表1中所规定的基本幅面。 3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。 图纸基本幅面尺寸 附表1：单位：mm 幅面代号尺寸（B×L） A0841×1189 A1594×841 A2420×594 A3297×420 A4210×297 允许的图纸幅面尺寸 附表2：单位：mm 幅面代号尺寸（B×L） A3×3 420×891 A3×4 420×1189 A4×3 297×630 A4×4 297×841 A4×5 297×1051
图纸加长幅面尺寸 附表3：单位：mm 幅面代号尺寸（B×L）幅面代号尺寸（B×L） A0×2 1189×1682 A3×5 420×1486 A0×3 1189×2523 A3×6 420×1783 A1×3 841×1783 A3×7 420×2080 A1×4 841×2378 A4×6 297×1261 A2×3 594×1261 A4×7 297×1471 A2×4 594×1682 A4×8 297×1682 A2×5 594×2102 A4×9 297×1892 二、图纸图框要求 绘制图纸时，在图纸上必须采用双实线绘制图框，其中:外框线为粗实线，宽度为1.0mm；内框线为细实线，宽度为0.2mm；内外线间距见下图： 图框尺寸 单位：mm 幅面代号A0A1A2A3A4 B×L 841×1189 594×841 420×594 297×420 210×297
矿图管理实施规定 《煤矿图例》规定 新疆拜城天辰矿业有限公司（总工办）
关于印发《煤矿矿图技术管理规定》的通知 天辰总工办字[ 2013]第1 号 各煤矿： 现将《煤矿矿图技术管理规定》印发给你们，请从即日起执行。 各矿和外围施工队可根据实际需要，使用统一图例。依据本规定加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务。 新疆拜城天辰矿业有限公司（总工办） 2013 年12月5 日
1 总贝U (41) 2 基本规定 (42) 2.1 图纸幅面 (42) 2.2 图框格式 (42) 2.3 标题栏 (42) 2.4 会签栏 (42) 2.5 比例 (42) 2.6 量的符号与计量单位 (43) 2.7 图线 (43) 2.8 字体 (43) 2.9 其他要求 (43) 3 图例 (44) 3.1 一般规定 (44) 3.2 边界线 (44) 3.3 地质图例 (44) 3.4 剖切线 (44) 3.5 井筒 (44) 3.6 巷道 (44) 3.7 采、掘、运机械设备 (44) 3.8 井下通风、排水机械设备 (45) 3.9 通风及井下安全设施 (45) 3.10 井下轨道、运输调度及其它 (45) 4 视图画法 (46) 4.1 图线画法 (46) 4.2 剖面（断面）符号 (46) 4.3 尺寸标注 (46) 4.4 直角坐标、高程及井筒方位角的标注 (46) 4.5 立体系统图 (46)
4.6 编号、代号及文字说明标注 (46)
第一章总则 第1 条根据我们公司目前煤矿的实际运营情况，生产、基建都同步在进行，为了贯彻执行国家有关的技术标准，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务。煤矿地质测量图（以下简称矿图）是煤矿的重要技术基础资料，是地质测量工作的主要成果之一，制定本规定确有必要性。 第2 条本规定是依据国家有关的制图技术标准以及煤矿地质、测量的各种现行实际情况制订的，是总公司所属各矿绘制矿图的技术依据。 第3 条绘图工作的主要任务 1. 汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计、建设、生产、安全等部门提供不同比例尺的图纸资料。 2. 将生产，建设的进度和变化情况，及时填绘在图上，反映生产建设的真实面貌。 3. 学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足日后生产建设发展的需要。 第4 条绘图工作必须在各级总工程师和各部门地测负责人的领导下进行。各级领导应重视绘图工作，按绘图标准和质量标准化要求，严格按规范作业，绘制标准实用的图纸 第二节矿图的绘制 第5 条各煤矿（外围施工队）绘制各种矿图时应符合标准、准确、及时、完整、美观的原则，严格按相应规程和本《规定》进行。在生产和建设的各个阶段均应绘制完整的实际矿图，并随着实际情况的变化，及时进行修改、补充和填绘。 第6 条矿图绘制应达到以下要求： 1. 线条均匀、圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。 2. 各种文字、数字注记规范。字隔，字向符合要求。注记必须使用规范的简化汉字，不准用繁体字、自造字和别字。 3. 颜色标准，着色均匀。 4. 内容齐全、完整，几何关系正确。 5?保存时必须是CAD2004版的，公司所属煤矿CAD制图软件尽量统一安装;

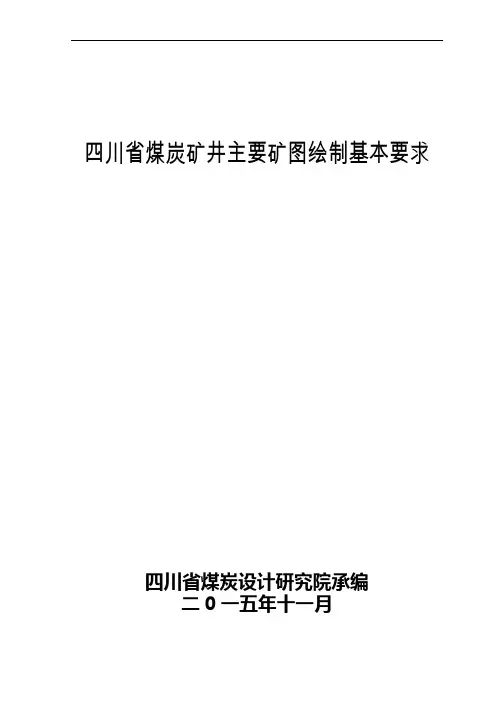

-- 四川省煤炭矿井主要矿图绘制基本要求 四川省煤炭设计研究院承编 二０一五年十一月
