A r c G I S中地形图数据
配准步骤

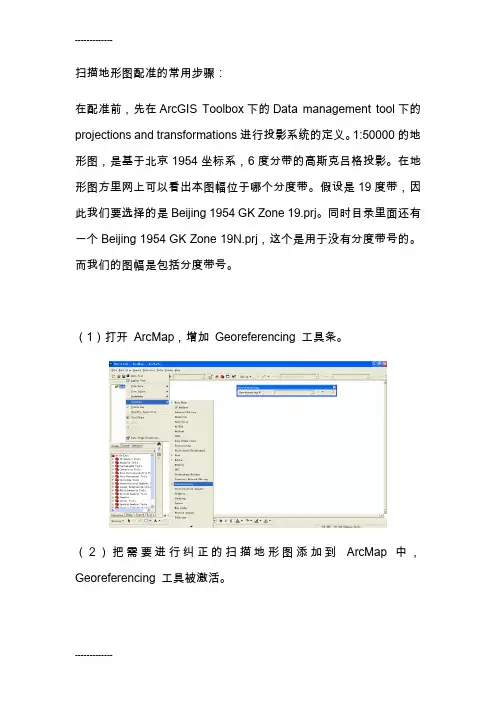

扫描地形图配准的常用步骤：
在配准前，先在ArcGIS Toolbox下的Data management tool下的projections and transformations进行投影系统的定义。
1:50000的地形图，是基于北京1954坐标系，6度分带的高斯克吕格投影。在地形图方里网上可以看出本图幅位于哪个分度带。假设是19度带，因此我们要选择的是Beijing 1954 GK Zone 19.prj。同时目录里面还有一个Beijing 1954 GK Zone 19N.prj，这个是用于没有分度带号的。而我们的图幅是包括分度带号。（1）打开 ArcMap，增加 Georeferencing 工具条。
（2）把需要进行纠正的扫描地形图添加到 ArcMap 中，Georeferencing 工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我
们可以从图中均匀的取几个点。如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值。
（4）在Transformation里选择进行空间变换时所采用的方法。首先将 Georeferencing 工具条的 Georeferencing 菜单下 Auto Adjust 不选择。
（5）在 Georeferencing 工具条上，点击 Add Control Points 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置。要注意的问题是，地形图上的方里网坐标为公里，而需要输入的应该是米。所以要在方里网对应坐标后面加000。如地形图上读出一个交点为(19387, 3420)，19387的19为分带号，也要一并输入，那么这个点应该输入(19387000, 3420000)。
（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。一般在实际中，不少于7个,这些点应该能够均匀分布。特殊点一般是作为参考地图中多年或变化不大的坐标点,比如路口,河流交汇处,标志性建筑等。还应该增加一个规则:理论上控制点越多越均匀,配准效果越好,但是主要需要参考的是rms的值,rms小于一个象元的1/2为好,多加入控制点,RMS就越大说明其中某个控制点误差大或有错误，你可以查出来删除或修正.
结束时，点击Georeferencing工具条上的View Link Table按钮。在这个过程中，ArcGIS通过计算控制点做一个多项式转换，应用最小二乘适宜使输入位置近似到输出位置。最佳多项式转换生成两个公式——一个是为输入位置（x,y）计算其输出的x坐标、一个是计算输出的y坐标。最小二乘适宜是从一个应用到所有点的一般公式得到的。当这个公式应用到一个控制点，会返回一个误差。误差是从点位置与到点位置之间的差异。使用更多质量等同的控制点，就能更精确地用多项式把输入数据转换到输出的坐标。但是，更多的连接不等同于更好的配准。理想情况下，连接应该分散在影像上，至少每个角上有一个点。转换的精确程度是通过比较真实的地图坐标位置与栅格中转换的位置来测量的。如果不满意，还可以对局部控制点进行调整，点中后直接手动即可。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
