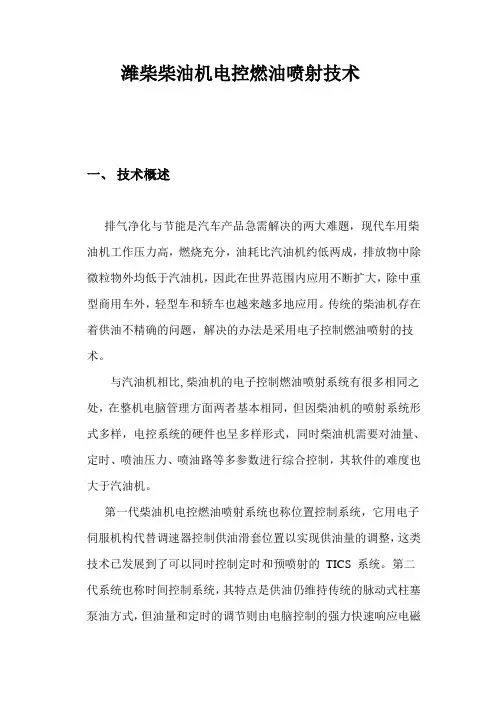

潍柴柴油机电控燃油喷射技术
一、技术概述
排气净化与节能是汽车产品急需解决的两大难题，现代车用柴油机工作压力高，燃烧充分，油耗比汽油机约低两成，排放物中除微粒物外均低于汽油机，因此在世界范围内应用不断扩大，除中重型商用车外，轻型车和轿车也越来越多地应用。传统的柴油机存在着供油不精确的问题，解决的办法是采用电子控制燃油喷射的技术。
与汽油机相比柴油机的电子控制燃油喷射系统有很多相同之处，在整机电脑管理方面两者基本相同，但因柴油机的喷射系统形式多样，电控系统的硬件也呈多样形式，同时柴油机需要对油量、定时、喷油压力、喷油路等多参数进行综合控制，其软件的难度也大于汽油机。
第一代柴油机电控燃油喷射系统也称位置控制系统，它用电子伺服机构代替调速器控制供油滑套位置以实现供油量的调整，这类技术已发展到了可以同时控制定时和预喷射的TICS 系统。第二代系统也称时间控制系统，其特点是供油仍维持传统的脉动式柱塞泵油方式，但油量和定时的调节则由电脑控制的强力快速响应电磁
阀的开闭时刻所决定。第三代也称为直接数控系统，它完全脱开了传统的油泵分缸燃油供应方式，通过共轨压力和喷油压力／时间的综合控制，实现各种复杂的供油规路和特性。强力快速线形响应电磁阀是各种系统共同的技术难点。
二、现状及国内外发展趋势
因柴油机的喷射系统形式多样，国外柴油机的电控系统也形式多样，有直列泵和分配泵的可变预行程TICS 系统，有基于时间控制泵喷嘴系统，有蓄压共轨系统和高压共轨系统等。各种技术方案都在原有的基础上发展，但高压共轨系统是总的发展方向。
根据国内到2007 年实行欧洲III号法规的进度要求，对主要国产喷油泵进行电控系统的开发，包括硬件和软件的开发，并尽快实现产业化，同时要专门组织力量，对主要在中、重型车上使用的高压共轨系统和在轻、轿车上使用的时间控制式VE 分配泵系统进行联合开发、攻关，到2008 年前后实现产业化。
三、柴油机基本知识

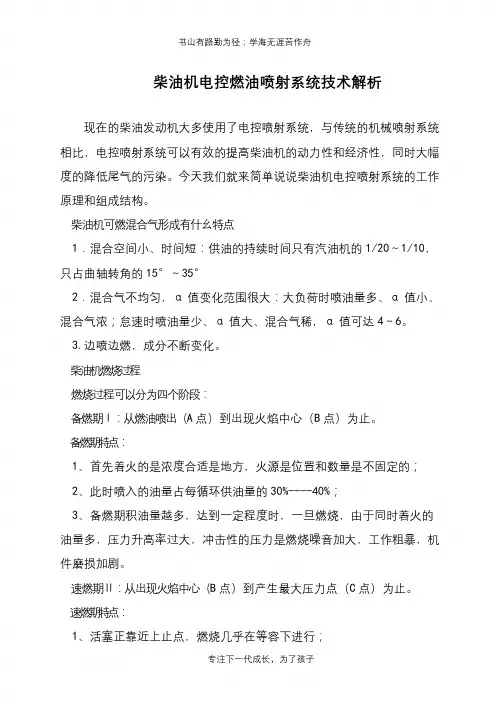

柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。但前者用压燃柴油作功，后者用点燃汽油作功，一个"压燃"一个"点燃"，就是两者的根本区别点。汽油机的燃料是在进气行程中与空气混合后进入气缸，然后被火花塞点燃作功；柴油机的燃料则是在压缩行程接近终了时直
接喷注入气缸，在压缩空气中被压燃作功。这个区别造成了柴油机在燃料供给系统的结构有其自己的特点。
柴油机的燃料喷射系统是由喷油泵、喷油器、高压油管及一些附属辅助件组成。柴油机燃料输送的简单过程是：输油泵将柴油送到滤清器，过滤后进入喷油泵（为了保证充足的燃料并保持一定的压力，要求输油泵的供油量比喷油泵的需要量要大得多，多余的柴油就经低压管回到油箱，其它部分柴油被喷油泵压缩至高压）经过高压油管进入喷油器直接喷入气缸燃烧室中压燃。
四、高压共轨电控柴油喷射系统
现代先进的汽车柴油机一般采用电控喷射、共轨、涡轮增压中冷等技术，在重量、噪音、烟度等方面已取得重大突破，达到了汽油机的水平，而且相比汽油机更环保。目前国外轻型汽车用柴油机日益普遍，奔驰、大众、宝马、雷诺、沃尔沃等欧洲名牌车都有采用柴油发动机的车型。
在电控喷射方面柴油机与汽油机的主要差别是，汽油机的电控喷射系统只是控制空燃比，柴油机的电控喷射系统则是通过控制喷油时间来调节输出的大小，而柴油机喷油控制是由发动机的转速和加速踏板位置（油门拉杆位置）来决定的。因此，基本工作原理是计算机根据转速传感器和油门位置传感器的输入信号，首先计算出基本喷油量，然后根据水温、进气温度、进气压力等传感器的信号进行修正，
柴油机高压共轨电控燃油喷射技术介绍 摘要:传统机械发动机的喷油系统凭借其可靠性、易维护性一直在不断地发展和使用。进入２1世纪以来，随着人们对能源、环保的意识和要求日益提高,传统发动机的脉动喷油系统已经不能够满足现代发动机的要求。因此，现代发动机的共轨燃油喷射技术在避免了传统发动机缺点的基础上,得到了快速的发展,已经成为燃油喷射的主要发展趋势。为了更好的对高压共轨电控发动机燃油喷射系统的理解,现对高压共轨电控燃油喷射系统进行系统的介绍。 1 引言 随着世界各国工程机械、运输车辆等数量增加,柴油机排放的尾气已经成为对地球环境的主要污染原因之一,如何采取措施保护人类赖以生存的地球环境已是当务之急。我国从八十年代起相应制订了有关的标准,将环境保护作为大事来抓。与此同时，世界各国也已开始寻找和探究其他方法和采取其他有效的技术措施主动地减少和控制污染物的排放。共轨式电控燃油喷射技术正是从众多方法和措施中脱颖而出的一项较为成功的控制柴油机污染排放的新技术。 2 高压共轨电控燃油喷射技术发展过程 ２0世纪40年代电控共轨燃油喷射技术首先在航空发动机上应用，20世纪５0年代在赛车发动机上广泛应用。２0世纪90年代，柴油机的电控供油系统开始在实际应用中大量使用。主要有日本电装公司和丰田汽车公司ＥCD-U2系统、博世公司和D－Ｃ公司电控共轨式燃油喷射系统。 国外在柴油机电控高压共轨燃油喷射系统方面的研究开展得较早而且比较深入，有多种共轨系统已经投产，并与整车进行了匹配应用。日本电装公司的EＣD－U2系统是电控高压共轨燃油喷射系统的典型代表，该系统还能实现预喷射和靴型喷射。 共轨喷射的发展大体经历了3个阶段,如表1所示。 从表1中可以看出：共轨喷射的最高喷射压力在不断提高,这样对于喷射品质的提高有着重要的意义。压力越高，燃料雾化越好,颗粒越小越均匀，燃烧越充分，经济性、动力性和排放性均好,但这对喷射系统的要求也越高;喷射的次数不断增加，可以实现满足发动机燃烧和排放的多次喷射,可以控制燃烧的不同阶段喷油量和喷油速率,使燃烧更充分,热效率提高；在最小稳定喷射量上,3个阶段的每次的喷射量在下降,这说明每次喷射时候可以使喷射更均匀、更细密,喷油和断油更干脆，反应灵敏，响应特性好，这样有利于燃烧，减少积炭的产生。
柴油机共轨式电控燃油喷射新技术与环境保护
柴油机共轨式电控燃油喷射新技术与环境保护 作者：佚名文献来源：本站原创点击数：更新时间：2005-10-04 2000-7(145)61,资源环境资源环境 柴油机共轨式电控燃油喷射新技术与环境保护 ＮｅｗＥｌｅｃｔｒｏｎｉｃａｌｌｙＣｏｎｔｒｏｌｌｅｄＣｏｍｍｏｎＲａｉｌＦｕｅｌＩ ｎｊｅｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｆｏｒＤｉｅｓｅｌＥｎｇｉｎｅｓａｎｄＥｎｖｉｒ ｏｎｍｅｎｔａｌＰｒｏｔｅｃｔｉｏｎ 施光林１钟廷修２ (上海交通大学机电控制研究所，博士后１；教授２上海２０００３０) 人类虽已跨入了２１世纪，但环境问题始终是人们最为忧虑的问题之一。这是因为随着世界范围经济的发展，人们一方面在生产对自身生存与发展有用的东西，而另一方面也在大量排放破坏人类居住环境的有害物质，如有毒的气体、液体和固体物质等。尤其是随着世界各国城市交通运输车辆、船舶的急剧增加，柴油机排放的尾气已经成为对地球环境的主要污染源。 据美国的一份资料报道，现在地球大气中７７．３％的一氧化碳(ＣＯ)、５５．３％的碳氢化物(ＨＣ)、５０．９％的氮氧化物(ＮＯＸ)均来自以柴油机为动力的汽车排放。特别是在城市，由于人口密集、缺少绿地，而汽车排气口一般都离地面６０～７０厘米，低空排放恰好易于各种有害物质经呼吸系统进入人体内部，从而对人体的健康造成极大的危害。 在我国，伴随着经济建设的快速发展，环境问题也日趋严峻。目前在我国许多城市，大气污染已从煤烟型向煤烟—石油混合型或机动车污染型转变，甚至在有些大城市已出现了光化学烟雾。仅以上海为例，据环保部门的监测，现在机动车尾气污染已成为上海地区大气污染的主要来源，其中尾气中的ＣＯ、ＨＣ、ＮＯＸ等分别占中心城区污染量的９０％、９２％和２３％。在交通干线附近，行人呼吸到的ＣＯ、ＨＣ和ＮＯＸ浓度均超过国家二级大气环境质量标准。上述事实充分说明，人类居住的地球环境已经开始遭到严重破坏，如何采取措施保护人类赖以生存的地球环境已是当务之急。为此，世界各国，如美国、日本和欧共体等国从２０世纪６０年代就开始相继制订出有关尾气排放法规，对在各种场合使用的柴油机、汽油机的尾气排放加以限制，以减少对大气的污染。这几年又先后有欧洲Ⅱ、欧洲Ⅲ等更加严厉的尾气排放限制法规出台。我国从８０年代起也相应制订了有关的标准，将环境保护作为大事来抓。与此同时，世界各国业已开始寻找和探究其他方法和采取其他有效的技术措施主动地减少和控制污染物的排放。柴油机共轨式电控燃油喷射技术正是从众多方法和措施中脱颖而出的一项较为成功的控制污染排放的新技术。 一、共轨式电控燃油喷射技术的原理 熟知柴油机的人都知道，燃烧过程是其工作的“核心”，而喷油系统对燃烧过程及其工作品质，特别是对排放的污染物种类及数量起着重要的作用。因此，对柴油机喷油系统的研究一直成为研究者们的关注热点。一般认为，柴油机喷油技术经历了传统的纯机械操纵式喷油和现代的电控操纵式喷油这两个发展阶段。而现代电控喷油技术的崛起，则应归功于计算机技术和传感检测技术的迅猛发展。目前电控喷油技术已从初期的位置控制型发展到时间控制型。共轨式电控燃油喷射技术正是属于后者。该技术不再采用传统的柱塞泵脉动供油的原理，而是通过共轨直接或间接地形成恒定的高压燃油，分送到每个喷油器，并借助于集成在每个喷油器上的高速电磁开关阀的开启与闭合，定时、定量地控制喷油器喷射至柴油机燃烧室的油量，从而保证柴油机达到最佳的燃烧比和良好的雾化，以及最佳的点火时间、足够的点火能量和最少的污染排放。图１是柴油机共轨式电控燃油喷射系统的原理框图。 这一系统主要由电控输油泵、共轨(恒压蓄油箱)、高速电磁开关阀、喷油器、电子控制装置(ＥＣＵ)及各类传感器等组成。按照喷油高压形成的不同，目前共轨式电控燃油喷射系统有两种基本形式，即高压

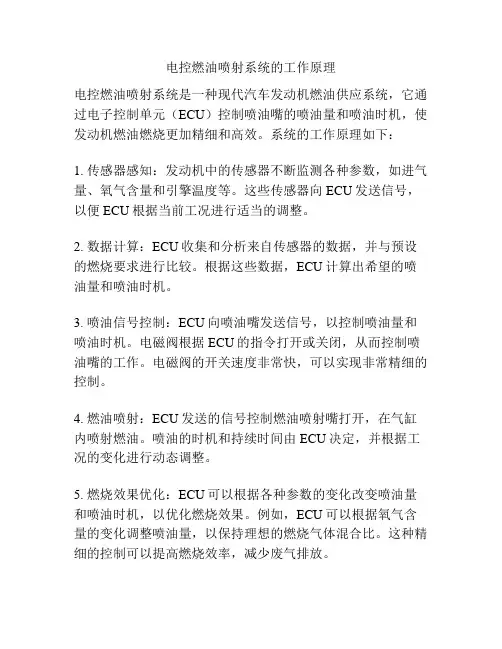

1.1电控燃油喷射系统发展历程简介 1934年德国研制成功第一架装用汽油喷射发动机的军用战斗机。第二世界大战后期，美国开始采用机械式喷射泵向气缸内直接喷射汽油的供油方式。 1952年，曾用于二战德军飞机的机械式汽油喷射技术被应用于轿车，德国戴姆乐-奔驰(Daimler-Benz)300L型赛车装用了德国博世(Bosch)公司生产的第一台机械式汽油喷射装置。它采用气动式混合气调节器控制空燃比，向气缸直接喷射。 1957年，美国本迪克斯(Bendix)公司的电子控制汽油喷射系统问世，并首次装于克莱斯勒(Chrysler)豪华型轿车和赛车上。 由于汽油喷射系统比起化油器来，计量更精确、雾化燃油更精细、控制发动机工作更为灵敏，因此，在经济性、排放性、动力性上表现出明显的优势。人们的注意力越来越集中在汽油喷射系统上。 1967年，德国博世公司研制成功K-Jetronic机械式汽油喷射系统，并进而成功开发增加了电子控制系统的KE-Jetronic机电结合式汽油喷射系统，使该技术得到了进一步的发展。1967年，德国博世公司率先开发出一套D-Jetronic全电子汽油喷射系统并应用于汽车上，于20世纪70年代首次批量生产，在当时率先达到了美国加利福尼亚州废气排放法规的要求，开创了汽油喷射系统的电子控制的新时代。 D型喷射系统在汽车发动机工况发生急剧变化时，控制效果并不理想。 1973年，在D型汽油喷射系统的基础上，博世公司开发了质量流量控制的L-Jetronic型电控汽油喷射系统。之后，L型电控汽油喷射系统又进一步发展成为LH-Jetronic系统，后者既可精确测量进气质量，补偿大气压力，又可降低温度变化的影响，而且进气阻力进一步减小，使响应速度更快，性能更加卓越。 1979年，德国博世公司开始生产集电子点火和电控汽油喷射于一体的Motronic数字式发动机综合控制系统，它能对空燃比、点火时刻、怠速转速和废气再循环等方面进行综合控制。 为了降低汽油喷射系统的价格，从而进一步推广电控汽油喷射系统，1980年，美国通用(GM)公司首先研制成功一种结构简单价格低廉的节流阀体喷射(TBI)系统，它开创了数字式计算机发动机控制的新时代。TBI系统是一种低压燃油喷
一、填空题 1.常用的加速踏板位置传感器有_____________ 、___________。 2.差动电感式加速踏板位置传感器主要由________、 _________和 _________等组成。 3.在柴油机电控燃油喷射系统中，ECU以柴油机___________ 和 ___________作为主控制信号，按设定的程序确定最佳的供油速率和供油规律。 4.柴油机的怠速控制主要包括_______________和 _____________________的控制。 5.柴油机的起动控制主要包括______________ 、____________ 、____________控制。 、 ___________是影响柴油机动力性和经济性的重要因素。 7.柴油机电控系统中，进气控制主要包括__________、 __________、 _________控制。 8.柴油机中的燃油温度传感器一般采用的是________________。 9. 第一代柴油机电控燃油喷射系统主要以_____________或 _____________为特征。 10. “位置控制”的直列柱塞泵供油量控制一般采用___________电磁阀。 11.柴油机电控系统的控制模式可分为___________、 ___________、 ________三大类。 12.柴油机执行器中所使用的执行电器主要有__________、 _________ 、_________ 、________和力矩电机等。 13.最早的柴油机电控燃油喷射系统就是以_______________为基础改造的。 14.加速踏板位置传感器用以检测____________________信号。 15.发动机负荷信号和_____________信号共同决定柴油机的喷油量及喷油提前角。 16.柴油机电子控制系统的执行器由____________ 、_____________两部分组成。 17.最佳喷油提前角受____________、 __________ 、__________燃油温度、进气温度、及压力等多种因素的影响。 18.柴油机电控系统是由______________、 ____________ 、___________三部分组成。 19.在装用电子调速器的柱塞泵电控系统中，喷油量控制是由ECU通过控制_____________来实现 的。 20.直流电动机式电子调速器主要由___________、 ____________ 和控制杆等组成。 21.电动助推器实际上就是直线运动的__________________。 22.控制杆位置传感器安装在______________内，用来检测___________的位置。 23. 第二代柴油机电控燃油喷射系统包括_______________燃油喷射系统；________________燃油喷射系统和 _____________________燃油喷射系统。 24.直列柱塞泵供油正时电控系统的两个电磁阀分别安装在___________________中。 25.直列柱塞泵供油正时电控系统的转速传感器安装在________________________上。 26.直列柱塞泵常用的正时控制器为___________________。 27.电控柴油机燃油喷射控制主要包括______________控制；______________控制； __________________控制等。 28. 柱塞泵正时控制器的组成主要由_______、 _______ 、________、 ________、 ________、调整弹簧等组成。 二、判断题 1.柴油电控系统能在不同工况及工作条件下对喷油量进行校正补偿。（） 2.对于不同用途、不同机型的柴油机，柴油机电子控制系统应有较强的适应性。（） 3.着火正时传感器检测燃烧室开始燃烧的时刻，修正喷油正时。（） 4.柴油机电控燃油喷射系统一般对供油量采用开环控制。（） 5.在不同柴油机电控燃油喷射系统中，供油正时和供油量的执行元件是不同的。（） 6.在多缸柴油机工作时，由于喷油量控制指令值一定，所以各缸喷油量就一定。（） 7.喷油提前角对柴油机的动力性、经济性及排放影响很大。（） 8.柴油机是压燃式，发动机在低温条件下着火相当困难。（） 9.柴油机的排放控制主要是废气再循环控制。（）
柴油机燃油喷射系统的技术发展 摘要利用先进的电子技术、高频高速电磁阀技术，能够自由控制喷油量、喷油压力、喷油正时和喷油(速)率的柴油机电控喷射技术，目前正迅速推广和普及。我国威孚公司和德国Bosch公司的技术合作，将使我国柴油机设计、制造和技术使用进入一个新的历史时期。本文利用简短的文字和资料描述了柴油机燃油喷射技术的发展过程及其技术内涵。关键词电子技术自由控制柴油机燃油发射 20世纪，柴油机技术发展史上经历了三次重大的飞跃:机械式燃油系统、中冷增压和电控喷射。 20世纪60年代后期，瑞士的Hiber教授研制了柴油机电控共轨系统的“原型”，其后以瑞士工业大学的Ganser教授为中心对电控共轨系统进行了一系列的研究。从20世纪70年代开始，鉴于柴油机有害气体排放严重污染自然环境、石油资源的有限开采和利用，人们主动而有效地利用电子技术、计算机技术、传感技术和控制理论推动柴油机燃油喷射技术的发展。1995年末，日本电装公司将ECD- U2型电控共轨系统成功的应用于载重汽车用柴油机上并批量生产，“从此开始了柴油机电控共轨燃油系统的新时代”，随后，德国的Bosch公司、美国的Cummiese公司、瑞典的Volvo公司、意大利的 Fiat 公司和日本五十铃公司等相继将自行开发的分别用于轿车、载重汽车和工程机械的电控共轨系统柴油机投放市场。目前，柴油机电控喷射技术正迅速推广和普及，其技术水平也日趋成熟，总的发展趋势是由位置控制向时间控制过渡、由模拟控制向数字控制过渡。 1 问题的由来 1.1 柴油机的负面效应众所周知，柴油机因其压缩比大，故动力性和燃料使用经济好、且故障少、功率范围宽。但同时带来振动噪声大和氮氧化物(Nox)、颗粒排放(主要成分是碳烟)污染环境的缺点。 1.2 能源危机 1973年和1979年两次波及全世界的石油危机，使人们意识到石油资源的有限性和可利用的时间短的问题。另据资料表明(见图1)， 图1 全世界石油生产量预测 2013年世界石油最高产量为320亿桶/年，2050年将急剧衰减到60亿桶/年，与快速增加的柴油机年保有量形成明显的巨大的反差。 1.3 城市空气质量下降随着人们生活水平的提高，希望人居城市的生活环境有所改善。但与此相反，城市空气质量普遍下降并有恶化的趋势。究其原因，主要是发动机废气有害成分的大量排放(约占50%)。由上述可见，当今柴油机技术中迫切需要解决的问题是:减少其废气中的有害成分;减少柴油消耗。
柴油机电控技术发展三个阶段的技术简介 柴油机电控技术的发展 柴油机电控技术是在解决能源危机和排放污染两大难题的背景下，在飞速发展的电子控制技术平台上发展起来的。汽油机电控技术的发展为柴油机电控技术的发展提供了宝贵经验。 柴油机电控技术发展的三个阶段：位置控制、时间控制、时间—压力控制（压力控制）
第一代柴油机电控燃油喷射系统（常规压力电控喷油系统） 优点：结构不需改动，生产继承性好，便于对现有柴油机进行升级换代。 缺点：系统响应慢、控制频率低、控制自由度小、控制精度不够高，喷油压力无法独立控制。 第二代柴油机电控燃油喷射系统（高压电控喷油系统） 改变了传统燃油供给系统的组成和结构，主要以电控共轨（各缸喷油器共用一个高压油管）式喷油系统为特征，直接对喷油器的喷油量、喷油正时、喷油速率和喷油规律、喷油压力等进行“时间－压力控制”或“压力控制”。 特点：通过设置传感器、电控单元、高速电磁阀和相关电/液控制执行元件等，组成数字式高频调节系统，有电磁阀的通、断电时刻和通、断电时间控制喷油泵的供油量和供油正时。但供油压力还无法独立控制。 ●柴油机电控燃油喷射系统的优点 1.改善低温起动性。 电子控制系统能够以最佳的程序替代驾驶员进行这种麻烦的起动操作，使柴油机低温起动更容易。 2.降低氮氧化物和烟度的排放。 采用柴油机电控技术，可精确地将喷油量控制在不超过冒烟界限的适当范围内，同时根据发动机工况调节喷油时刻，从而有效地抑制排烟。 3.提高发动机运转稳定性。 4.提高发动机的动力性和经济性。 采用柴油机电控系统，无论负荷怎样增减，都能保证发动机怠速工况下以最低的转速稳定运转，有利于提高其经济性。 5.控制涡轮增压。 柴油机电控系统中，ECU根据传感器信号精确计算喷油量和喷油正时。从而提高发动机的动力性和经济性。采用电子控制技术可以对增压装置进行精确的控制。 6.适应性广。
国内外柴油机技术的现状与发展 日期： 2005-10-9 来源： 1882 年德国人狄赛尔（ Rudolf Diesel ）提出了柴油机工作原理， 1896 年制成了第 一台四冲程柴油机。一百多年来，柴油机技术得以全面的发展， 应用领域起来越广泛。 大量研究成果表明，柴油机是目前被产业化应用的各种动力机械中热效率最高、 能量利 用率最好、最节能的机型。 装备了最先进技术的柴油机， 升功率可达到30 — 50kWh/L ,扭 矩储备系数可达到 0.35以上，最低燃油耗可达到 198g/kWh ，标定功率油耗可达到 204g/kWh ； 柴油机被广泛应用于船舶动力、发电、灌溉、车辆动力等广阔的领域，尤其 在车用动力方面的优势最为明显， 全球车用动力 "柴油化 "趋势业已形成。在美国、日本 以及欧洲 100%的重型汽车使用柴油机为动力。 在欧洲， 90%的商用车及 33%的轿车为柴 油车。在美国， 90%的商用车为柴油车。在日本， 38%的商用车为柴油车， 9.2% 的轿车为 柴油车。据专家预测，在今后 20 年，甚至更长的时间内柴油机将成为世界车用动力的主 流。 世界汽车工业发达国家政府对柴油机发展也给予了高度重视，从税收、燃料供应等 方面采取措施促进柴油机的普及与发展。 、国外柴油机技术的现状与发展 现代的调整高性能柴油机由于热效率比汽油机高、污染物排放比汽油机少， 作为汽 车动力应用日益广泛。西欧国家不但载货汽车和客车使用柴油发动机， 而且轿车采用柴 油机的比例也相当大。最近， 美国联邦政府能源部和以美国三大汽车公司为代表的美国 汽车研究所理事会正在开发新一代经济型轿车同样将柴油机作为动力配置。 经过多年的 研究、大量新技术的应用，柴油机最大的问题烟度和噪声取得重大突破，达到了汽油机 的水平。 下面是国外柴油机应用的一些先进技术： 一）共轨与四气门技术 国外柴油机目前一般采用共轨新技术、 四气门技术和涡轮增压中冷技术相结合， 发动机在性能和排放限值方面取得较好的成效，能满足欧 3 排放限值法规的要求。 四气门结构（二进气二排气）不仅可以提高充气效率，更由于喷油嘴可以居中布 置， 使多孔油束均匀分布，可为燃油和空气的良好混合创造条件；同时， 上将进气道设 计成两个独立的具有为同形状的结构，以实现可变涡流。 配合，可大大提高混合气的形 成质量（品质），有效降低碳烟颗粒、 提高热效率。 二）高压喷射和电控喷射技术 高压喷射和电控喷射技术是目前国外降低柴油机排放的重要措施之一， 电控喷射技术的有 效采用，可使燃油充分雾化，各缸的燃油和空气混合达到最佳， 降低排放，提高整机（车）性 能。 可以在四气门缸盖 这些因素的协调 HC 和 NOX 排放并 高压喷射和 从而
潍柴柴油机电控燃油喷射技术 一、技术概述 排气净化与节能是汽车产品急需解决的两大难题，现代车用柴油机工作压力高，燃烧充分，油耗比汽油机约低两成，排放物中除微粒物外均低于汽油机，因此在世界范围内应用不断扩大，除中重型商用车外，轻型车和轿车也越来越多地应用。传统的柴油机存在着供油不精确的问题，解决的办法是采用电子控制燃油喷射的技术。 与汽油机相比柴油机的电子控制燃油喷射系统有很多相同之处，在整机电脑管理方面两者基本相同，但因柴油机的喷射系统形式多样，电控系统的硬件也呈多样形式，同时柴油机需要对油量、定时、喷油压力、喷油路等多参数进行综合控制，其软件的难度也大于汽油机。 第一代柴油机电控燃油喷射系统也称位置控制系统，它用电子伺服机构代替调速器控制供油滑套位置以实现供油量的调整，这类技术已发展到了可以同时控制定时和预喷射的TICS 系统。第二代系统也称时间控制系统，其特点是供油仍维持传统的脉动式柱塞泵油方式，但油量和定时的调节则由电脑控制的强力快速响应电磁
阀的开闭时刻所决定。第三代也称为直接数控系统，它完全脱开了传统的油泵分缸燃油供应方式，通过共轨压力和喷油压力／时间的综合控制，实现各种复杂的供油规路和特性。强力快速线形响应电磁阀是各种系统共同的技术难点。 二、现状及国内外发展趋势 因柴油机的喷射系统形式多样，国外柴油机的电控系统也形式多样，有直列泵和分配泵的可变预行程TICS 系统，有基于时间控制泵喷嘴系统，有蓄压共轨系统和高压共轨系统等。各种技术方案都在原有的基础上发展，但高压共轨系统是总的发展方向。 根据国内到2007 年实行欧洲III号法规的进度要求，对主要国产喷油泵进行电控系统的开发，包括硬件和软件的开发，并尽快实现产业化，同时要专门组织力量，对主要在中、重型车上使用的高压共轨系统和在轻、轿车上使用的时间控制式VE 分配泵系统进行联合开发、攻关，到2008 年前后实现产业化。 三、柴油机基本知识 柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。但前者用压燃柴油作功，后者用点燃汽油作功，一个"压燃"一个"点燃"，就是两者的根本区别点。汽油机的燃料是在进气行程中与空气混合后进入气缸，然后被火花塞点燃作功；柴油机的燃料则是在压缩行程接近终了时直
第八节电控共轨柴油机一例 一、慨述 五十铃FORWARD型中型系列卡车从1994年全面改型以后，一直受到市场的好评。其中的6HK1-TC型发动机(图3—239)采用日本电装公司的ECD-U2型电控共轨燃油系统，是比较具有代表性的电控共轨柴油卡车之一。以此为实例，简要介绍中型柴油机卡车用电控高压共轨式燃油系统的全貌。 关于ECD-U2系统的部分零部件已在专项内容中介绍，此处从略。未作具体介绍的内容尽可能列出，给出一个关于电控共轨燃油系统的整体概念。 6HK1-TC型发动机满足1998年日本国内的排放法规。当时的法规值为： NOx(氮氧化物) 4.5g/(k W.h) PM(微粒，Particulate Matter) 0.25g/(k W·h) 黑烟25% CO（一氧化碳）7.4g/(k W·h) HC（碳氢化合物） 2.9g/(k W·h) 二、结构和参数 6HK1-TC型发动机采用的ECD-U2电控共轨燃油系统的主要参数如表3—35，重要特性曲线如图3—240所示。 三、电控共轨柴油机的特点 与采用普通机械式燃油系统的柴油机相比，电控共轨柴油机有如下重要的不同之处
图3-239 6HK1-TC型发动机的结构变更 (1)用供油泵代替了原来的喷油泵。利用发动机的转动，通过供油泵将燃油加压，并送入共轨中。在供油泵上配置了供油泵控制阀(PCV———Pump Control Valve)．在ECU指令的控制下，调节供人共轨中的燃油量。此外，供油泵带有输油泵。输油泵的作用是从油箱中抽油，并将燃有油供人供油泵的往塞腔中。 (2)取消了调速器和提前器；新增加了储存高压燃油的共轨组件；由于采用共轨式电控燃油系统，原来安装喷油泵的托架变更了。 (3)机械式喷油器变更为电控式喷油器。可以最佳地控制喷油量、喷油时间和喷油率 (4)高压配管(即高压油管)的形状变更了(图3—241)。高压配管外径由∮6.35变更为∮8，内径由∮2．0变更为∮4．0。 图3-240 6HK1-TC型发动机特性曲线
船用电控共轨柴油机的最新技术特点和管理 [摘要]阐述了电控共轨柴油机的工作过程和特点，着重分析比较两大主流机型（SulzerRT-flex和MAN-B＆WME／ME-C）。通过与传统型柴油机在性能和结构上的比较，介绍了电控柴油机的优点，探讨船用柴油机电子喷射燃油系统的运行管理措施，指出电控共轨燃油喷射系统NOx排放可完全符合MARPOL73／78国际防污公约的最新要求，从而进一步改善船舶柴油机的经济性、可靠性。这是船用柴油机的发展方向。 1.前言 随着科学电子技术迅猛发展，微型计算机已越来越广泛地应用在船舶动力控制和监测中。为了提高燃油经济性、降低排放要求、提高可靠性和操作的灵活性，实现适时调节，电控共轨柴油机已成为发展的必然趋势。经过各大厂商的不懈努力，全电控型的柴油机终于在2003年研制成功并得到实船验证，这标志着柴油机的发展经历了又一次质的飞跃。 2.传统柴油机和电控型柴油机的区别。 传统的柴油机是由调速器控制其喷油量，由凸轮控制其喷油定时、进排气等过程，能使柴油机在额定工况下实现性能的优化。但是当柴油机的工况、海况、外界环境、燃油品质发生变化，凸轮轴磨损或者机械间隙改变导致喷油正时、喷油速率、配气正时、气阀时面值等参数偏离其设计的最佳值时，均会影响柴油机经济性能。 船用柴油机工作过程的燃烧效率，燃油消耗以及废气排放污染，一直是人们关注的问题。根据国际海事组织《MARPOL73／78公约》的规定对船舶柴油机NOx 的排放进行了严格的限制。而控制其最有效的手段是降低最高燃烧温度及控制燃气在高温下停留的时间。 电控型柴油机也称为智能型柴油机，即将电子设备及软件应用于船用柴油机并成为其重要部分的新型柴油机。根据柴油机燃烧理论，主要是应用了电控技术，通过控制燃油喷射正时、喷油量、喷射速率、压力以及进、排气阀正时，能够有效地实现柴油机在各种负荷下的性能最优化，从而达到在满足最新排放要求下，提高其经济性、可靠性、操纵灵活性和延长使用寿命。 3.电控共轨型柴油机 3.1目前两种主流智能型船用柴油机的比较 W?rtsil?公司SulzerRT-flex系列柴油机采用的共轨系统和MAN-B&W公司的ME／ME-C系列柴油机采用的电控燃油喷射系统，具有一定的差别：（1）油轨方面。SulzerRT-flex机型的公共油轨有两个，一是20MPa的滑油，它的作用是因为电子控制系统中所输出的能量有限而作为驱动排气阀、气缸起动阀和喷射控制装置；二是100MPa的重油，它作为柴油机的燃料油，在油轨中等待喷射。而MAN-B&WME机型的公共油轨仅一个20MPa滑油，它作为动力油使用。轨压上的差别很大程度上取决于油轨的密封技术，因此对油轨的管理就要区
电控高压共轨柴油发动机原理及特点
前言 电控柴油发动机进入海气已有十个年头了，我们的汽车维修工还没有正确认识它。目前进入我国燃油喷射系统技术有博世、电装、德尔福等几家柴油机用电控技术来控制供油，并非想象中的那么神秘，它的发动机工作原理是一样的。我们常见电控柴油发动机均采用电控共轨或单体泵技术，其主要差异在于发动机的燃油喷射系统，发动机的外形差异不是很大，电控部分的实现、更加有利于整正性能的优化，减少排放、经济性、动力性、以及整车的舒适性等。 第一章电控发动机与普通发动机的差异 一、技术原理上的差异性。 1、高压共轨与四气门技术结合。 电控发动机目前一般采用高压共轨、四气门和涡轮增压中冷技术相结合，四气门结构（二进、二排）不仅可以提高充气效率，更由于喷油嘴可以居中布置，使多孔油未均匀分布，可为燃油和空气良好混合创造条件，同时可以在四气门缸盖上将进气道设计成两个独立的具有圆形状的结构以实现可变涡流。这些因素的协调配合，可大大提高混合气的形成质量（品质），有效降低碳烟颗粒（HC）碳氢和（NOX）氮氧化物排放，并提高热效率。 2、高压喷油和电控喷射技术。 高压喷射和电控喷射技术的有效采用，可使燃油充分雾化，各缸的燃油和空气混合达到最佳，从而降低排放，提高整车性能。 二、部件构成上的差异。 电控高压共轨技术是指在高压油泵、共轨管、压力传感器和
ECU（电脑控制）组成的闭环系统中，将喷射压力的产生和喷射过程彼此分开的一种技术。由高压油泵把高压燃油输送到共轨管，通过对共轨管内的油压进行闭环控制，喷油压力独立可调。 三、高压共轨系统的特点。 高压共轨系统改变了传统的喷油系统的组成结构，最大的特点就是将燃油压力产生和燃油喷射分离，以此对轨管内的油压实现精确控制。 1、可靠性：对轻型车来说系统零部件成熟且有长期使用考核验证，中型比较成熟。 2、继承性：结构简单，安装方便。 3、灵活性：高压共轨油压独立于发动机转速控制，整车控制功能强。 4、喷油压力：共轨管压力1600bar、普通压力180kgf/cm2。 5、多次喷油：可以实现多次喷射，目前最好的共轨系统可以进行6次喷射，共轨系统的灵活性好。 6、升级潜力：多次喷油特别是后喷能力使得共轨系统特别方便与后处理系统配合。 7、匹配适合性：结构移植方便，适应范围广，与柴油机均能很好匹配。 8、时间控制：时间控制系统抛弃了传统喷油系统的泵、管、嘴、系统，用高速电磁阀直接控制高压燃油的通与断，喷油量由电磁阀开启和切断的时间来确定，时间控制系统结构简单，将喷油量和喷油正时的控制合二为一，控制的自由度更大，同时能较大地
柴油机高压共轨电控喷射系统介绍 一、共轨技术 在汽车柴油机中，高速运转使柴油喷射过程的时间只有千分之几秒，实验证明，在喷射过程中高压油管各处的压力是随时间和位置的不同而变化的。由于柴油的可压缩性和高压油管中柴油的压力波动，使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。油管内的压力波动有时还会在主喷射之后，使高压油管内的压力再次上升，达到令喷油器的针阀开启的压力，将已经关闭的针阀又重新打开产生二次喷油现象，由于二次喷油不可能完全燃烧，于是增加了烟度和碳氢化合物（HC）的排放量，油耗增加。此外，每次喷射循环后高压油管内的残压都会发生变化，随之引起不稳定的喷射，尤其在低转速区域容易产生上述现象，严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。为了解决柴油机这个燃油压力变化的缺陷，现代柴油机采用了一种称"共轨"的技术。 共轨技术是指高压油泵、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式，由高压油泵把高压燃油输送到公共供油管，通过对公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速的变化，因此也就减少了传统柴油机的缺陷。ECU控制喷油器的喷油量，喷油量大小取决于燃油轨（公共供油管）压力和电磁阀开启时间的长短。共轨式喷油系统于二十世纪90 年代中后期才正式进入实用化阶段。高压共轨系统可实现在传统喷油系统中无法实现的功能，其优点有： a、共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。 b、可独立地柔性控制喷油正时，配合高的喷射压力（120Mpa～200MPa），可同时控制NOx和微粒（PM）在较小的数值内，以满足排放要求。 c、柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机NO x，又能保证优良的动力性和经济性。 d、由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。 由于高压共轨系统具有以上的优点，现在国内外柴油机的研究机构均投入了很大的精力对其进行研究。比较成熟的系统有：德国BOSCH公司的CR系统、日本电装公司的ECD-U2系统、意大利的FIAT集团的unijet系统、英国的DELPHI DIESEL SYSTEMS公司的LDCR 系统等。 二、高压共轨电控燃油喷射系统及基本单元 高压共轨电控燃油喷射系统主要由电控单元、高压油泵、蓄压器(共轨管)、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨(蓄压器)，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。 1、高压油泵 高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。

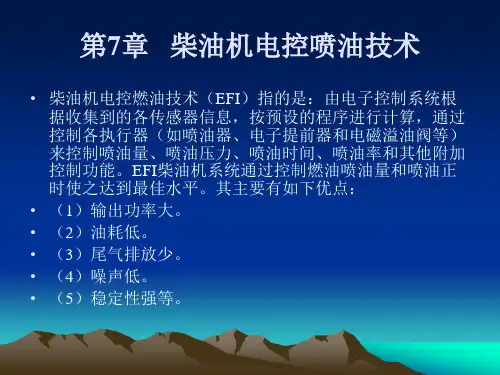

单元六柴油机燃料供给系统 单元七柴油机电控喷油技术 一、填空题 1．柴油的发火性用＿十六辛烷值＿表示，＿十六辛烷值＿越高，发火性＿好＿。 2．通常汽车用柴油的十六烷值应在＿＿不小于45＿＿。 3．柴油的＿冷滤点＿＿越低，其低温流动性＿好＿＿。 4．柴油机可燃混合气的形成装置是柴油机的＿气缸＿＿。 5．柴油机在进气行程进入气缸的是＿纯空气＿＿。 6．针阀偶件包括___针阀____和＿针阀体＿＿，柱塞偶件包括＿柱塞＿＿和＿柱塞套＿＿，出油阀偶件包括＿出油阀＿＿和＿出油阀座＿＿＿它们都是＿选配研磨而成＿＿，＿＿不能＿互换。 7．国产A型泵由＿传动结构＿＿＿，＿泵油机构＿＿＿、＿油压调节结构＿＿＿和＿＿泵体＿＿等四个部分构成。 8．喷油泵的传动机构由＿凸轮轴＿＿＿和＿＿挺柱＿＿组成。 9．喷油泵的凸轮轴是由＿曲轴＿＿通过＿定时齿轮＿驱动的。 10．柴油机的混合气的着火方式是＿压燃＿＿。 11．喷油泵的供油量主要决定于＿柱塞＿＿的位置，另外还受＿齿条＿＿的影响。 12．柴油机的最佳喷油提前角随供油量和曲轴转速的变化而变化，供油量越大，转速越高，则最佳供油提前角＿＿越大＿＿。 13．供油提前调节器的作用是按发动机＿＿工况＿＿的变化自动调节供油提前角，以改变发动机的性能。 14．活塞式输抽泵主要由＿输油泵＿＿、＿限压阀＿＿、＿溢流阀＿＿、止回阀类和油道等组成。 二、判断改错题 1．柴油的十六烷值越高，其蒸发性越强，发火性越好。( X) 2．柴油机所燃用的柴油的凝点必须低于柴油机的最低工作温度。( √) 3．汽车用柴油机必须采用重柴油。( X) 4．柴油机供给系随发动机负荷的不同可相应地改变其供油量，以便各缸间的供油量不

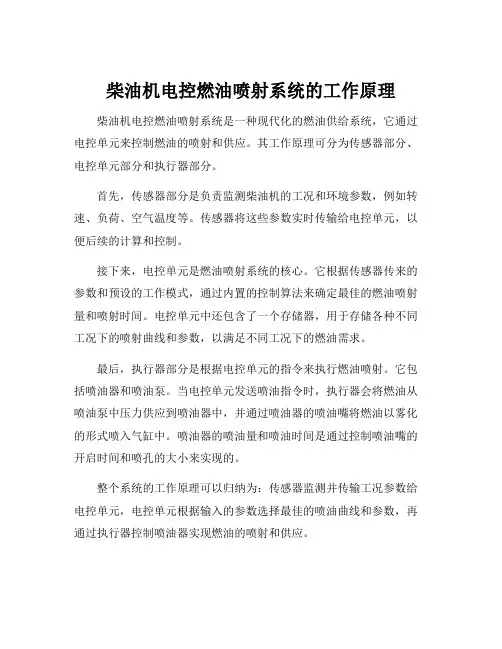

云南交通职业技术学院张爱山 摘要：介绍了柴油机电子控制技术的发展状况、控制原理和应用特点及高压共轨技术的工作原理、研究方向、应用前景。 关键词：柴油机电控技术；高压共轨技术；应用前景 1 柴油机电子控制技术的发展状况及发展趋势 1.1柴油机电子控制技术的发展状况 柴油机电子控制技术始于20世纪70年代，20世纪80年代以来，英国卢卡斯公司、德国博世公司、奔驰汽车公司、美国通用的底特律柴油机公司、康明斯公司、卡特彼勒公司、日本五十铃汽车公司及小松制作所等都竞相开发新产品并投放市场，以满足日益严格的排放法规要求。 由于柴油机具备高扭矩、高寿命、低油耗、低排放等特点，柴油机成为解决汽车及工程机械能源问题最现实和最可靠的手段。因此柴油机的使用范围越来越广，数量越来越多。同时对柴油机的动力性能、经济性能、控制废气排放和噪声污染的要求也越来越高。依靠传统的机械控制喷油系统已无法满足上述要求，也难以实现喷油量、喷油压力和喷射正时完全按最佳工况运转的要求。近年来，随着计算机技术、传感器技术及信息技术的迅速发展，使电子产品的可靠性、成本、体积等各方面都能满足柴油机进行电子控制的要求，并且电子控制燃油喷射很容易实现。 实际上，柴油机排气中CO和HC比汽油机少得多，NOX排放量与汽油机相近，只是排气微粒较多，这与柴油机燃烧机理有关。柴油机是一种非均质燃烧，可燃混合气形成时间很短，而且可燃混合气形成与燃烧过程交错在一起。通过分析柴油机喷油规律得到：喷入燃料的雾化质量、汽缸内气体的流动以及燃烧室形状等均直接影响燃烧过程的进展以及有害排放物的生成。提高喷油压力和柴油雾化效果、使用预喷射、分段喷射等可以有效的改善排放。 经过多年的研究和新技术应用，柴油机的现状已与以往大不相同。现代先进的柴油机一般采用电控喷射、高压共轨、涡轮增压中冷等技术，在重量、噪音、烟度等方面已取得重大突破，达到了汽油机的水平。随着国际上日益严格的排放控制标准(如欧洲Ⅳ、Ⅴ标准)的颁布与实施，无论是汽油机还是柴油机都面临着严峻的挑战，解决的办法之一是采用电子控制燃油喷射的技术。现在，柴油机电子控制技术在发达国家的应用率已达到60%以上。 1.2何谓电喷柴油机 采用电子控制燃油喷射及排放的柴油机即为电喷柴油机。电喷柴油喷射系统由传感器、ECU(计算机)和执行机构三部分组成。其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况的实时控制。采用转速、油门踏板位置、喷油时刻、进气温度、进气压力、燃油温度、冷却水温度等传感器，将实时检测的参数同时输入计算机(ECU)，与已储存的设定参数值或参数图谱(MAP图)进行比较，经过处理计算按照最佳值或计算后的目标值把指令送到执行器。执行器根据ECU指令控制喷油量(供油齿条位置或电磁阀关闭持续时间)和喷油正时(正时控制阀开闭或电磁阀关闭始点)，同时对废气再循环阀、预热塞等执行机构进行控制，使柴油机运行状态达到最佳。
3 柴油机电控技术的特点 柴油机电控技术与汽油机电控技术有许多相似之处，整个系统都是由传感器、电控单元和执行器三部分组成。在电控喷射方面柴油机汽油机的主要差别是，汽油机的电控喷射系统只是控制空燃比(汽油与空气的比例)，柴油机的电控喷射系统则是通过控制喷油时间来调节输出油量的大小，且柴油机喷油控制是由发动机的转速和加速踏板位置(油门、供油拉杆位置)来决定的。柴油机电控技术有两个明显的特点：一是柴油喷射电控执行器复杂，二是柴油电控喷射系统的多样化。 3.1 柴油机是一种热效率比较高的动力机械 柴油机燃油喷射具有高压、高频、脉动等特点。其喷射压力高达200MPa，为汽油机喷射压力的百倍以上。对燃油高压喷射系统实施喷油量的电子控制，困难大得多。而且柴油喷射对喷射正时的精度要求很高，相对于柴油机活塞上止点的角度位置远比汽油机要求准确，这就导致了柴油喷射的电控执行器要复杂得多。 3.2 由于柴油机的喷射系统形式多样 传统的柴油机具有直列泵、分配泵、泵喷油器、单缸泵等结构完全不同的系统。实施电控技术的执行机构比较复杂，形成了柴油喷射系统的多样化；同时柴油机需要对油量、定时、喷油压力等多参数进行综合控制，其软件的难度也大于汽油机。 4柴油机喷射系统 采用电控已成为当今柴油机技术的发展趋势，而电控燃油喷射技术是其中最重要的组成部分。 第1代是位置控制阶段. 典型的有：德国BOSCH公司的RP39和RP43型电控直列喷油泵；日本小松公司的KP21型电控直列喷油泵；日本电装公司的.ECD—V1型电控分配泵；英国LUCAS公司的EPIC型电控分配泵；美国STANADYNE公司的PCF:型电控分配泵等。 第2代是时间控制阶段.典型的有：德国BOSCH公司的PDE27/PDE28系统；英国LUCAS 公司的EUI系统；美国底特律阿列森公司的DDEC系统等。 第3代是时间--压力控制阶段(即共轨控制系统)。又分为高压共轨系统和中压共轨系统(也称为蓄压式共轨系统)。 各个时代的优缺点 本文将介绍共轨电控燃油喷射系统共轨电控燃油喷射系统 前两代电控方式虽然有了很大的进步但是有一个无法克服的缺点即其燃油压力受柴油机转速的影响与前两代喷油系统相比共轨电控燃油喷射系统是一种理想的燃油喷射系统这种系统抛弃了传统的脉动供油原理不再采用传统的柱塞泵脉动供油油泵的作用是为一个公共的蓄压室共轨建立压力该压力作用到每一个电控喷油器高速电磁阀控制喷油器的开启以实现每一次喷油控制喷油压力喷油量以及喷油定时都可由ECU灵活控制喷油速率也可通过对喷油器内部结构的特殊设计或者通过高速电磁阀的多次动作而自由选择或灵活控制图1是共轨电控燃油喷射系统的控制框图图2是其典型的结构图下面分别介绍两种共轨式电控燃油喷射系统 高压共轨电控燃油喷射系统 高压共轨系统是如今各个公司和研究机构研究的热点高压共轨电控燃油喷射系统是一个严格时间控制系统必须精确控制喷油器电磁阀的工作过程以实现灵活的喷油规律控制

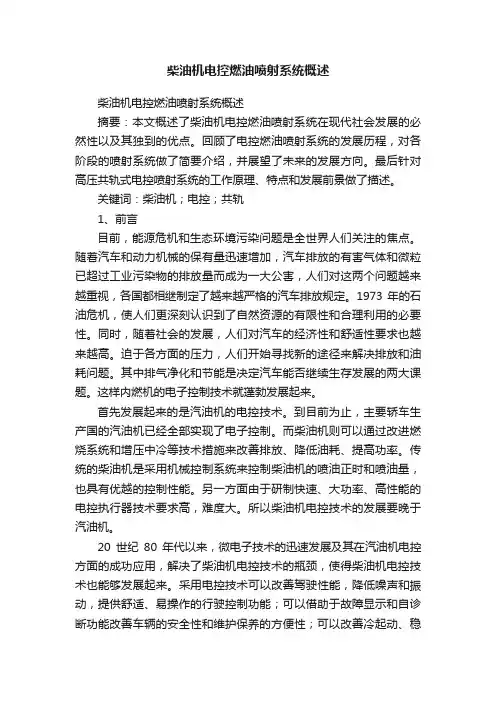

柴油机电控燃油喷射系统及其发展前景 1 前言 柴油机具有效率高、经济性好、功率强大等特点，在交通运输和工程车辆领域有着广泛的应用。在可以预见的未来，柴油机在动力机械领域将继续占有重要的地位。实际上，在汽油机占主导地位的家用轿车领域，柴油机由于其节能的优势，正越来越受到汽车研究人员们的重视。然而，噪声大、NOx和颗粒物排放高等痼疾也一直困扰着柴油机的应用。前不久，欧盟正式制订了欧VI排放标准，颗粒物排放要求减半，氮氧化物排放必须降低77%，并将于2013年底实施[1]. 面对日益严苛的柴油机排放标准，研究各种排放控制技术成为内燃机工作者的重要课题。这些控制技术总体上可分为3个方面：提高燃油品质、改善燃烧过程和采用先进的排气后处理技术，其中以改善燃烧过程为最根本的措施。就国外的经验来看，采用电控高压燃油喷射系统以改善柴油机的燃烧过程是普遍的发展趋势[2 ,3 ]. 电控喷油技术是柴油机技术三大飞跃的最近一项（另外两项是机械燃油技术和增压中冷技术）[4]，也是内燃机行业20世纪的三大突破之一（另外两项是汽油直喷技术和DME待用燃料）[5]，为柴油机的喷油控制，以及噪声和排放的改善做出的巨大贡献。本文将从技术历程、技术现状及发展前景的角度简略阐述电控喷油技术。 2 电控喷油系统的技术历程 电子技术的迅猛发展使20世纪后半叶的技术领域发生了翻天覆地的变化。汽车行业也不例外。在汽油机中采用喷油器代替化油器，导致燃油系统发生巨大改善，这一转型比较顺利，所用时间也比较短，在21世纪初就已全面完成。但在柴油机中要求高精度地控制高压燃油喷射是非常困难的，而且由于传统的机械式柴油机燃油喷射系统具有非常优越的控制性能，所以，像汽油机那样在柴油机中采用电子控制的喷射系统的发展直到20世纪90年代才到来。 虽然大规模发展较晚，柴油机电控喷射系统却迅速地经历了三代发展。如表2-1所示[6]。 表2-1 三代柴油机电控燃油系统特点 2.1 第一代电控燃油控制很大程度上仍然是基于机械式燃油系统的，将机械式调速器和提前器换成电子控制的机构。燃油压送机构和机械式燃油系统相同。 在第一代电控燃油系统中： 喷油量的控制：根据ECU的指令由齿杆或溢油环的位置进行控制； 喷油时刻的控制：根据ECU的指令由发动机的驱动轴和凸轮轴的相位差进行控制。 ECU根据各种传感器发出的发动机状态和环境条件（主要是负荷与转速），通过所储存MAP数据，计算出适合发动机状态的最佳控制量，并向执行器发出指令。 第一代电控喷油系统主要的改革是采用了机械式燃油系统中没有的微型计算系统，将最
