HART375手操器培训手册 品牌：罗斯蒙特 翻译：绍兴中仪
HART? 手操器概述 HART 通讯协议简介 HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。 HART 手操器的使用 （一） 如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯） （二） 按键、功能键功能 表1－1 功能键标签 （三） 主菜单（MAIN MENU ） 1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些 制造商、设备型号、版本等） 2、 Online 联机菜单 3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值） 4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自
动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。） ： 主要介绍Online 联机菜单 联机菜单： 连上HART兼容设备，在主菜单在按 进入联机菜单如图。 联机菜单 在联机菜单的首行显示设备的名称及仪表位号。当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。通用界面允许你向HART兼容设备执行通用的功能。Generic Online（通用联机）菜单树。 通用联机菜单首先出现在通用界面。该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。需通过设备设置Device setup选项访问连接设备的设置参数。 以下功能可以在通用联机菜单中使用： SAVE（保存）功能键允许你保存变送器的设置。 Device Setup（设备设置）访问设备设置Device Setup菜单。其中包含了所有HART兼容设备的通用设备设置参数。 PV(Primary Variable)（测量值）显示动态测量值及其工程单位。当由于测量值包含太多字符而无法在联机菜单中显示时，可以按1键访问测量值菜单并查看相关的工程单位。 AO(Analog Output)模拟输出值及其工程单位显示在联机菜单上。输出值为与测量值相对应的4～20mA 的信号，当由于输出值包含太多字符而无法在联机菜单中显示时，可以按3键访问测量值输出(PV AO)菜单查看输出值及其相关的工程单位。 LRV(Lower Range Value)量程下限及其工程单位显示在联机菜单上。当由于量程下限值包含太多字符而无法在联机菜单中显示时，可以按4键访问测量值量程下限(PV LRV)菜单查看量程下限值及其相关的工程单位。 URV(Upper Range Value) 量程上限及其工程单位显示在联机菜单上。当由于量程上限值包含太多字符而无法在联机菜单中显示时，可以按5键访问测量值量程上限(PV URV)菜单查看量程上限值及其相关的工程单位。
HART菜单 一、Offline:脱机：挂线 二、Onling：在线 1:MEASURING MODE 测量用的方式 (1) Pressure 压力 (2)Level 标准、水平的 (3)Flow 流动、流量 2.QUICK SETUP (1)PRESS,ENG.UNIT 压力单位能量采集(2)SET LRV 设置下限 (3)SET URV 设置上限 (4)GET LRV 获得下限 (5)GET URV 获得上限
(6)DAMPING V ALUE 阻尼值 3.OPERATING MENU 操作菜单 (1)SETTINGS 设置 Position adjust位置校准(1.POS.ZERO ADJUST清零 2.POS.INPUT V ALUE 输入值3.CALIB.OFFSET标定偏移) BASIC SETUP基础设置 EXTENDED SETUP扩展设置(TEMP.ENG.UNIT温度单位采集) (2)SAFETY CONFIRM安全确定 (3)DISPLAY显示 MAIN LINE CONT正线对比度 LANGUAGE语言 MAIN DATA FORMAT主要参数格式 ALTERNATE DATA数据交换、交替 DISPLAY CONTRAST显示对比、反差 DIGITS SET数据设置 (4)OUTPUT输出 OUTPUT CURRENT输出电流 CURRENT CHARACT电流特性 OUTPUT FAIL MODE输出失败模式
ALT.CURR.OUTPUT高音、电流、输出 SET MAX.ALARM设置上限报警 SET MIN.CURRENT设置下限报警 (5)TRANSMITTER INFO发射器、变送器信息 HART DATA TRANSMITTER DATA发射器、变送器数据 PROCESS CONNECTION过程连接 SENSOR DATA传感器数据 (6)PROCESS INFO过程信息 PROCESS V ALUES过程值，流程值 PEAK HOLD INDIC峰值保持指示器，最大值指示器 (7)OPERATION操作、运算 STATUS LOCKING状态锁定 ENTER RESET CODE OPERATING HOURS进入复位码、运转小时数 INSERT PIN NO插入接口类型 HISTOROM A V AIL存储器、有用 (8)DIAGNOSTICS诊断 (9)SERVICE服务 4.Overview概述 (1)Device Status:Good设备状态良好 (2)Comm Status:Polled通讯状态查询
SIC-H375 HART?协议手持通信器 用户手册 重庆川仪总厂有限公司
SIC-H375 HART?协议手持通信器注意事项！ 注意 1： 在使用本设备之前请阅读本手册。为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。 注意2： 在阳光下爆晒本设备，会缩短液晶显示器的寿命。 注意3： 在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备（使用高能碱性电池时除外）。 本手册缩略语 HART?协议手持通信器：手操器 符合HART?协议的压力/差压变送器：变送器 注： HART?为HART基金会（HCF）注册商标。必须遵守所有产品名称的注册商标所有权。 请遵守著作权法各项条款，未经本公司的书面许可，不得以商业目的将本说明书的任何部分以任何形式或手段进行复制和传播。
目录 一概述 (5) 1.1 简介 (5) 1.2 手操器连接 (5) 1.3 打开手操器 (5) 1.4 常用功能介绍 (6) 1.4.1 监视变量（读取检测值）……………………………………………………………………… ..6 1.4.2 设定主变量单位............................................................................................. (6) 1.4.3 设定量程上限 (6) 1.4.4 设定量程下限 (6) 1.4.5 设定阻尼 (6) 1.4.6 输出电流校准 (6) 1.4.7 主变量调零 (6) 二技术指标 (7) 2.1外形尺寸 (7) 2.2 HART接口部分 (7) 2.3 PC接口部分 (7) 2.4功耗指标 (7) 2.5电池的使用 (7) 2.6环境温度要求 (7) 2.7液晶显示屏 (7) 三按键说明 (8) 3.1开/关键 (8) 3.2向上箭头键 (8) 3.3向下箭头键 (8) 3.4向左箭头键和返回上一级菜单键 (8) 3.5向右箭头键和选择键 (8) 3.6确认键 (8) 3.7文字数字和转换键 (8) 3.8使用转换键来输入数据 (8) 四通用操作 (9) 4.1上电查询变送器 (9) 4.2主菜单 (9) 4.3在线菜单 (9) 4.4显示电池电量 (9) 4.5轮询 (9) 4.6 F4按键 (10) 4.7 过程变量 (10) 4.8诊断/服务 (10) 4.9基本设置 (10) 4.10详细设置 (11) 五针对PDS变送器的操作 (12) 5.1 过程变量 (12) 5.2 诊断和服务 (12) 5.2.1变送器测试 (12)
罗斯蒙特的3051C型压力变送器简介 罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。新型3051C的性能指标保证了在不同工况下的精度和稳定性。 3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。 3051变送器的应用 新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不 但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。 功能描述 总体性能+/- 0.15% 量程 精度+/- 0.075% 量程 量程100:1 输出4-20毫安/HART通讯协议 产品型号折叠编辑本段 常用型号有： 罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器技术参数：折叠编辑本段 总体性能：±0.15% 精度：±0.075% 差压：校验量程从0.5inH2O至2000psi 表压：校验量程从2.5inH2O至2000psi 绝对压力：校验量程从0.167psia至4000psia 过程隔离膜片：不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔 设计小巧、坚固而质轻，易于安装 工作原理：折叠工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压
HART手持式操作通信器 使用说明书
目录 一、使用说明 (2) 二、连接 (2) 三、主菜单 (3) 四、在线调试状态 (4) 1、过程变量 (4) 2、附加信息 (5) 3、量程修改 (5) 4、环路测试 (6) 5、线性化 (7)
6、压力微调 (9) 7、其它 (9) 五、装箱清单项 (10) 一、按键操作说明： 光标移动键：光标在各项菜单中的上、下、左、右的移动。 字符选择键：只局限在修改数据过程中对数字信息的选取。 确认键：用于各菜单的选取和数字信息的选取。 修改键：用于对仪表的数据信息的修改。 背光键：用于背光的打开与关闭。 电源键：用于电源的打开与关闭。
退出键：用于各项菜单的退出。 功能键：用于扩展功能(待用)。 特定功能键： 向上光标移动键：用于在监测“过程变量”中的退出。 二、连接 所需仪器：一台智能变送器；一台HART手持式操作通信器(简称:手操器)；一台12～45VDC电源；一个大于或等于250欧的负载电阻；一台精密毫安表或毫伏表；一台标准精密压力计（压力计精度至少比变送器高3倍）。连接如下图所示：
变送器线性化安装图 注：为保证可靠通信，请将负载电阻串联在电源的正极。 三、主菜单 按下面板中“电源开/关”按键，单点通讯 将出现HART手操器主菜单。如右轮询通讯 图1所示：“单点通讯”在“零号地 址码”可使用，若仪表的地址码不为 “零号”，则应用“轮询通讯”方式 通讯。菜单中的“▋”为需要选择的图1 主菜单 选项。按“确认”按键进入在线调试状态（图2） 四、在线调试状态 在线调试状态是一个设置的窗口，主要包括七部分组成，如下图2中所示。可根据用户的需要进行不同的读取与设置。各个选项的具体操作说明在下面各章节中详细说明。
475手操器校准罗斯蒙特变送器检修维护作业指导书 1.设备/材料/工具 罗斯蒙特变送器；绝缘胶布；螺丝刀；17-19,22-24梅花扳手；17-18,22-24呆扳手；活口扳手；475手操器 2.安全 解除联锁相关控制回路转手动；测压法兰或引压管前截止阀关闭并泄压； 3.维修过程 查看------确认-----检查-----清理-----校零点------安装投运 4.方法 在 作站上查 看相应变 送器并确认工艺人员解除联锁控制回路转手动确 认 现场再次 确认需维 修的变送 检查变送 器接线端子是否腐确 认 测压法兰 或引压管 前截止阀 拆卸时应注意缓慢松动固定 螺栓待残留液体或气体排出后再完全拆除法兰检 查 检查截止 阀内有无 杂物阻塞 并清理干
容清理膜 盒表面杂质异校 准 连 器 475 HART 变送器要在 侧都通大气的情况进行零点校 零 点 选 线” “校 零 点 选 Guided Setup “ 然后安照提示进行即特殊参数
容 “更 改 单 位 选 Pressure Units 选择合适的单位后按 入”键更 改 单 位 此 “ e 项前有 需 送 行确认 “更 改 量 程 选 Upper Range Value “URV 可更改上下限更 改 量 程 在出现的 对话框中 更改需要 的数值并 按”输入
容 URV 面都有* 按“发送”键进行确回 路 测 试 选 “ Tools 选择”Simulat 回 路 测 试 此 LOOP TEST 选择在对话框 中选择需要的 值进行回路测恢 复 正 常 选 “ 键 最初页面 “查 看 维 修 结 果 如图当量 -10kpa 输出的 12ma 盒感受的 压力值为
罗斯蒙特3144P温度变送器 业界领先的过程测量解决方案，提供无与伦比的现场可靠性和创新性 ?超高精度和稳定性 ?支持多种输入（热电阻、热电偶、毫伏、欧姆），支持双传感器和单传感器输入?全面的传感器和过程诊断功能 ?IEC 61508 安全认证 ?双室外壳 ?大LCD 显示屏 ?HART 修订版（版本5 和版本7 ）或FOUNDA TION 现场总线协议可供选择 变送器的特性有： ?支持双传感器和单传感器输入 ?变送器- 传感器匹配（选项代码C2 ） ?一体化防雷端子( 选项代码T1) ?通过IEC 61508 安全认证( 选项代码QT) ?高级传感器和过程诊断功能( 选项代码D01 和DA1) ?易读的大LCD 显示屏( 选项代码M5) ?" 组装到传感器" 选项( 选项代码XA) 罗斯蒙特3144P 温度变送器订购信息 型号产品描述 3144P 温度变送器 外壳型式材料导线管入口尺寸 D1 现场安装外壳，双室外壳铝1/2-14 NPT D2 现场安装外壳，双室外壳铝M20 x 1.5 (CM20) D3 现场安装外壳，双室外壳铝PG 13.5 (PG11) D4 现场安装外壳，双室外壳铝JIS G /2 D5 现场安装外壳，双室外壳不锈钢1/2-14 NPT D6 现场安装外壳，双室外壳不锈钢M20 x 1.5 (CM20) D7 现场安装外壳，双室外壳不锈钢PG 13.5 (PG11) D8 现场安装外壳，双室外壳不锈钢JIS G /2 变送器输出 A 4–20 mA ，采用基于HART 协议的数字信号 F FOUNDATION 现场总线数字信号( 包括 3 个模拟输入功能块和备用链 路活动调度器) 测量配置 1 单传感器输入 2 双传感器输入 产品认证 NA 无认证 E5 FM 隔爆、防尘燃和非易燃认证 I5(1) FM 本安和非易燃( 对于现场总线设备，包括标准IS 和FISCO) K5(1) FM 本安、非易燃和隔爆组合( 对于现场总线设备，包括标准IS 和FISCO)
HART手操器中文说明 HART手操器开机后显示：1、offline (离线)，2、online(上线)，3，frequency device (设备频率)，4、utility(效用)。我们一般选2，online(上线)后进入左边菜单，本说明介绍了几乎其所有子菜单功能。 Process variables(变量作用) 、TEST DEVICE（设备测试）1、LRV（零点） 、LOOP TEST（回路测试） 1、 1、(3、UNIT（单位） (重调范围4、LSL（量程低限） APPLY UALES 5、USL（量程上限） （应用值） 1、D/A trim (输出电流调整) 、 (1、proceed (继续) (使用服务(2、 2、scaled D/A trim （“点”输出电流调整） 1、Zero trim (零点测试) 、sensor trim 2、Lower sensor trim (零点调整) (传感器调整3、Upper sensor trim (满度调整) 1、4、Snsr trim cal typ (传感器类型：差压、绝压、压力) (设备设置)5、sensor trim poin (“点”传感器调整) 4、Recall fact trim(传感器真实记录) 2、PV 、TAG（标签） （压力测量值）、UNIT（单位）、keypad input (键区输入) （备注：比如我们校验一个量程为0-350kpa的差压变送器，其步骤如下： 、、RANGE VALUES （1）连接好变送器校验所需仪器。（如：DRUCK，250Ω电阻，HART等） 3、AO 基础设置（范围值）、APPLY UALES （应用值）（2）、HART选择online 看LRV(零点)是否为0 kpa，URV（满度）是否为 （输出电流） 1、Date (修改日期) 350 kpa若不是进行修改。 、 2、DESCRIPTOR （解说符）（3）、校验零点：变送器正负压侧都对大气，HART选择online后 4、LRV (设备信息 3、MESSAGE （通讯）1、Device setup2、Diag/service （零点） 4、WRITE PROTECT （写入保护）3、Calibration 3、sensor trim 2、Lower sensor trim 5、XFER FNCTN LINEAR （线性转移）(输入0 kpa OK 即可)即：1-2-3-3-2 5、URV 、Pessur（1、压力温度，2、传感器设定，3、传感器真实记录4、单位）（4）满度校验：从变送器正压侧打压到350 kpa 稳定，同上1-2-3-3-3 （满度）、输入350 kpa即可 ( 2、Temperature sensor (温度) （5）输出电流调整：零点，HART 1-2-3-2-1 到 D/A trim 后读取Druc上的电流 (详细设置) 、signal condiation (信号情况：单位、阻尼) 值输入HART上4mA校验点。满度，打压到350kpa输入到20mA 校验点即可。 、3、Oupt condition （1、调整输出，2电流 3、防爆类型，4、仪表型号）我们一般校验只需前四步就可以了。变送器校完需按SAVE 进行存储才行）、DEVICR Information （设备通讯）
3051型智能变送器检修工艺规程 批准： 审定： 审核： 初审： 编写：舒惠 2005/03/27
罗斯蒙特3051型智能压力变送器检修规程 1. 适用范围 本规程适用于3051智能型压力变送器的检修和检验，保证检修质量和工艺符合要求。 2. 引用标准 本规程引用以下标准： 罗斯蒙特3051型智能压力变送器使用说明书； 罗斯蒙特压力产品选型说明。 3. 概述 3.1 工作原理 3051压力（差压）变送器内有一隔离膜片，压力（差压）信号的变化经变送器内含的一种灌充液（硅油和惰性液）通过隔离膜片转换为电容的变化传送至压力传感膜头，压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号，再经电子线路处理转化为二线制4－20mA.DC模拟量输出。 3.2传感膜头 3051系列变送器传感膜头和过程介质和外部环境保持机械、电气及热隔离，可释放传感器杯体上的机械应力，提高静压性能。3051型传感器膜头还可进行温度测量，用于进行温度补偿。传感膜头内的线路板能将输入的电容和温度信号转换成可供电子板模块进一步处理的数字化信号。 3.3电子线路板 电子板采用专用集成电路（ASIC），该板接受来自传感膜头的数字输入信号及其修正系数，对信号进行修正和线性化。电子板模块的输出部分将数字信号转为模拟量输出，并和HART手操器进行通讯。标准的3051型模拟量输出为4－20mA；低功耗变送器为电压输出（1－5V或0.8－3.2V）。 可选液晶表头插在电子板上，以压力、流量或液位工程单位或模拟量程百分比显示数字输出。 3.4数据存储 组态数据存储于变送器电子板的永久性EEPROM中，变送器掉电后，数据仍保存，故而上电后变送器能立即工作。 3.5数/模转换和信号传送 过程变量以数字式数据存储，可以进行精确的修正和工程单位的转换。信号经修正后的数据转换为模拟输出信号。HART手操器可以直接以数据信号方式存取传感器读数，不经过数/模转换以得到更高精度。 3.6通讯格式 3051型采用HART协议进行通讯。在模拟量输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术能在不影响回路完整性的情况下，实现同步通讯和输出。 3.7软件功能 HART协议使用户可以容易的使用3051型的组态、测试和具体设定的功能。 3.8组态 使用HART手操器可以方便的对3051型进行组态。组态有两部分组成。 3.8.1 设定变送器的工作参数，包括： a) 零点和量程设定点； b) 线性和平方根输出； c) 阻尼；

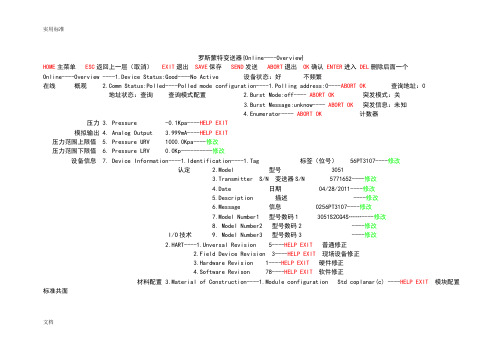

罗斯蒙特变送器{Online----Overview} HOME主菜单ESC返回上一层（取消）EXIT退出SA VE保存SEND发送ABORT退出OK确认ENTER进入DEL删除后面一个Online----Overview ----1.Device Status:Good----No Active 设备状态：好不频繁 在线概观 https://www.doczj.com/doc/3113117429.html,m Status:Polled----Polled mode configuration----1.Polling address:0----ABORT OK查询地址：0 地址状态：查询查询模式配置 2.Burst Mode:off---- ABORT OK 突发模式：关 3.Burst Message:unknow---- ABORT OK 突发信息：未知 4.Enumerator---- ABORT OK计数器 压力3. Pressure -0.1Kpa----HELP EXIT 模拟输出4. Analog Output 3.999mA----HELP EXIT 压力范围上限值 5. Pressure URV 1000.0Kpa----修改 压力范围下限值 6. Pressure LRV 0.0Kp----------修改 设备信息7. Device Information----1.Identification----1.Tag 标签（位号）56PT3107----修改 认定 2.Model 型号3051 3.Transmitter S/N 变送器S/N 5771652----修改 4.Date 日期04/28/2011----修改 5.Description 描述----修改 6.Message 信息0256PT3107----修改 7.Model Number1 型号数码1 3051S2CG4S……----修改 8. Model Number2 型号数码2 ----修改 I/O技术9. Model Number3 型号数码3 ----修改 2.HART----1.Unversal Revision 5----HELP EXIT 普通修正 2.Field Device Revision 3----HELP EXIT 现场设备修正 3.Hardware Revision 1----HELP EXIT 硬件修正 4.Software Revison 78----HELP EXIT软件修正 材料配置3.Material of Construction----1.Module configuration Std coplanar(c) ----HELP EXIT 模块配置标准共面 2.Sensor Range 2 ----HELP EXIT 传感器范围 cl借鉴 1
手操器使用方法 Prepared on 22 November 2020
如何运用475手操器与总线设备通讯并实现修改变送器参数的功能 一、首先，必须明确FF变送器通讯只有唯一主站。FF卡件与475如同时连入通讯网则变送器判断主站有多个。（这就是为何475连接就地变送器端子时会报错；目前成功使用475的案例，操作方法是将卡件端子上FF线缆拆掉，与475表笔连接。）二、表笔极性：红色表笔连接FF总线电缆橙线，黑色表笔连接FF总线电缆蓝线。（如图） 三、主要使用的功能 1、设置变送器测量值零点 2、修改现场量与过程量 3、设置设备名称与地址 4、修改传感器范围与输出范围（量程、单位等） 1、通过TB选项改变送器测量值零点 （1）475手操器开机，表笔极性连接正确，进入“现场总线”选项，成功扫描到总线设备后，选择需要查看的总线设备。例如，EJA J0GCF34DP102，双击进入，显示如下界面。选中“TB”，双击进入该选项。 （2）点击进入左下角“模式”按钮，显示如下界面。将“√”选中OOS模式，确定。 （3）点击“是”确认修改。 （4）双击进入目录Configuration：\ Primary Value Parament :\Calibration （5）在“Trim Mode”中将“Trim disable”改为“Trim enable”零点校验。（6）双击进入“Trim PV Zero”
（7）手动输入一个零点值，点击“确定”。即更改了传感器的测量零点。 （8）修改完成后，将“√”选中“自动”模式，点击“确定”后弹出界面询问是否发送，点击“发送”，即可将更改的参数发送到设备。 2、设置现场量与过程量 （1）双击进入“AI1” （2）选中双击“Dynamic Variables”，设置现场值和过程值。 （3）双击选中项进入修改即可。 3、设置设备名称与地址 （1）双击进入“高级”选项 （2）双击“链接主设备组态” （3）将操作类选为“基本”，确定。 （4）弹出警告画面，选择“否” （5）双击进入“细目”可修改设备KKS及地址 （6）“物理设备位号”对应KKS码，“地址”对应设备地址 （7）手动输入修改量，完成后点击“确定”。 4、修改传感器范围与输出范围 （1）双击进入“AI1”选项 （2）点击进入左下角“模式”按钮，显示如下界面。将“√”选中OOS模式，点击“确定”。 （3）双击进入“Configuration”，选中双击进入修改“传感器范围”，“输出范围”。
罗斯蒙特型智能压力变 送器检修规程 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
3051型智能变送器检修工艺规程批准： 审定： 审核： 初审： 编写：舒惠 2005/03/27
罗斯蒙特3051型智能压力变送器检修规程 1. 适用范围 本规程适用于3051智能型压力变送器的检修与检验，保证检修质量与工艺符合要求。 2. 引用标准 本规程引用以下标准： 罗斯蒙特3051型智能压力变送器使用说明书； 罗斯蒙特压力产品选型说明。 3. 概述 工作原理 3051压力（差压）变送器内有一隔离膜片，压力（差压）信号的变化经变送器内含的一种灌充液（硅油与惰性液）通过隔离膜片转换为电容的变化传送至压力传感膜头，压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号，再经电子线路处理转化为二线制4－模拟量输出。 3.2传感膜头 3051系列变送器传感膜头与过程介质和外部环境保持机械、电气及热隔离，可释放传感器杯体上的机械应力，提高静压性能。3051型传感器膜头还可进行温度测量，用于进行温度补偿。传感膜头内的线路板能将输入的电容与温度信号转换成可供电子板模块进一步处理的数字化信号。 3.3电子线路板 电子板采用专用集成电路（ASIC），该板接受来自传感膜头的数字输入信号及其修正系数，对信号进行修正与线性化。电子板模块的输出部分将数字信号转为模拟
量输出，并与HART手操器进行通讯。标准的3051型模拟量输出为4－20mA；低功耗变送器为电压输出（1－5V或－）。 可选液晶表头插在电子板上，以压力、流量或液位工程单位或模拟量程百分比显示数字输出。 3.4数据存储 组态数据存储于变送器电子板的永久性EEPROM中，变送器掉电后，数据仍保存，故而上电后变送器能立即工作。 3.5数/模转换与信号传送 过程变量以数字式数据存储，可以进行精确的修正和工程单位的转换。信号经修正后的数据转换为模拟输出信号。HART手操器可以直接以数据信号方式存取传感器读数，不经过数/模转换以得到更高精度。 3.6通讯格式 3051型采用HART协议进行通讯。在模拟量输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术能在不影响回路完整性的情况下，实现同步通讯和输出。3.7软件功能 HART协议使用户可以容易的使用3051型的组态、测试与具体设定的功能。 3.8组态 使用HART手操器可以方便的对3051型进行组态。组态有两部分组成。 设定变送器的工作参数，包括： a) 零点与量程设定点； b) 线性与平方根输出； c) 阻尼；
ROSEMOUNT FF温度变送器故障检修步骤 1.接到维护订单，先联系内操，确认故障现象，是否可检修。是机组仪表更应谨慎，附近温度表有必要联系DCS强制或外操MO。 2.到外站填好作业票，并登记。 3.外站工作台电脑查看此温度的面板及历史曲线，大概有所了解。 4.到现场查看表头，如果表头进水，接线松，可马上处理，否则可按热电阻，热电偶不同传感器，作相应处理。 5.处理时候，先区分热电阻，热电偶。一般看接线方式，如有怀疑，一般热电偶肯定是两线制，要么是四根线（双支），常温电阻接近0欧姆。热电阻一般是三线制，四线制，两线制很少。以PT100为例，常温26摄氏度在110欧姆左右。量传感器时，把线从变送器上脱开。然后按下面表格处理。热电阻 页脚内容1
热电阻更换注意事项，备件的长度应该一样，如果分度号（PT100，PT1000，PT10，CU50，CU100等）改变，需要改组态。原来三线制PT100改四线制PT100，按四线制接法，再改组态。或者按三线制接法，把任意一根红色线头包好。原来是四线制的，换三线制需改组态为三线制。 热电偶 页脚内容2
页脚内容3
那么如何区分热电偶正负极，以应用最广泛的K型热电偶（镍铬-镍硅）为列。1.看颜色，绿色为正极，灰色为负极。其补偿导线红色为正，另一根材质不同，颜色也不同。2.用手弯一下，正极相对硬些。 3.用磁铁吸一下，磁力大的为负极。 4.用万用表测量MV，显示正的，表棒为正的测量端为正（这个需要在热端温度升高后测量，如果冷，热端都是常温，无法测量） 6.传感器检查正常，变送器也没有故障显示，只是怀疑温度偏低或者偏大，那么需要手操器475检查变送器组态，是不是按照传感器型号设置。 7. 现场变送器表头显示正常，DCS显示红框，温度保持某个值。表现为通讯故障。（1）检查变送器接线及接线箱内接线是否松。因为接线松，会导致电压压降过大，影响通讯。（一个网段上有一个表进水，可能会影响到其他表通讯）。（2）断电处理，让变送器重新启动，如故障依旧，可能设备描述(DD)文件丢失或受损，或者文件版本过低，需要升级。联系TS重新下装。（3）可改变SINGMENT上插口地址（一般都有备用），然后联系TS重新寻址。如故障依旧，应该是变送器通讯模块有问题。更换卡板。 8. 变送器黑屏，不亮，电压无压降，更换卡板。联系TS重新下装 9．工完料净场地清，关闭作业票。 页脚内容4
https://www.doczj.com/doc/3113117429.html, 上海诚毅工贸有限公司 HART ?罗斯蒙特3051智能型? 2004 罗斯蒙特公司(Rosemount Inc.)版权所有。所有标识为罗斯蒙特专有。Rosemount 和Rosemount 的标识均为罗斯蒙特公司的注册商标。 步骤 1: 安装变送器步骤 2: 外壳旋转步骤 3: 设置跳线和开关步骤 4: 接线通电步骤 5: 参数设置步骤 6: 量程调整产品认证 开始 结束 压力变送器
Emerson Process Management Rosemount Inc. 8200 Market Boulevard Chanhassen, MN USA 55317 T (US) (800) 999-9307 T (Intnl) (952) 906-8888 F (952) 949-7001 Emerson Process Management 上海感辉机电仪表有限公司 Asia Pacific Private Limited 中华人民共和国 上海浦东 电话 (86) (20) 50420548 传真 (86) (20) 50420405 重要事项 本安装手册提供了Rosemount?公司3051系列变送器安装的基本指导方针。不提供组态、诊断、维护、检修、排除故障、防爆防燃以及本质安全(I.S.)等的安装指导。 更多的操作指导请查阅3051产品参考手册(文件编号00809-0100-4001)，也可访问我们的网站https://www.doczj.com/doc/3113117429.html,查阅手册的电子版本。 警告 爆炸可能会导致死亡或重伤: 变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅3051产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。 ?当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。 ?通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。 过程泄漏可能会导致伤害或死亡： ?为了避免过程泄漏，只能使用为法兰接头专门设计的O形环。 触电会导致死亡或重伤： ?应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。
智能温度变送器 1前言 目前选用的罗斯蒙特温度变送器主要是3144P型和848T型变送器，FF总线仪表。 2 特点 采用 HART 协议的罗斯蒙特 3144P 温度变送器具有卓越的测量精度、稳定性和可靠性，使其成为控制/安全应用中的行业领先温度变送器。罗斯蒙特 3144P 具有支持单传感器输入和双传感器输入的双重能力。双传感器输入能力使变送器能够同时从两个独立的传感器接收输入信号。双传感器组态能够用于测量温差、温度平均或用于冗余温度测量。 ?用于控制/安全领域的最佳温度变送器 ?一个变送器同时具有支持单传感器和双传感器的能力 ?增强的抗 EMI 和滤波能力在过程测量中确保了卓越的稳定性 ?通过 IEC61508 安全仪表系统(SIS)的第三方计量认证 ?行业领先的 5 年稳定性，降低维护成本 ?热备份? 和传感器漂移警告特性可提高测量的长期可靠性 ?变送器与传感器匹配消除了传感器的互换性误差，将测量精度提高 75% ?即使在苛刻环境下，双室外壳也可确保最高的可靠性 ?一体化 LCD 表头的宽大显示屏，方便读数 3 技术说明 3.1 仪表整体防爆及防护等级：防爆等级：dIIBT4 、dIIBT5 ；防护等级：IP54。 3.2 仪表输出： 模拟量输出:：4-20mA HART通讯协议； 总线输出：FF通讯协议； 3.3 技术规格 4 3144P温度变送器的组成 4.1 温度变送器双室外壳 双室外壳由密封的完备电子元件隔室和单独的端子隔室组成。将变送器敏感电子元件与端子隔室所在的长期苛刻过程环境和工厂环境进行保护性隔离，即使是在严重腐蚀、潮湿以
及射频干扰环境中，也可增强变送器可靠性。 变送器内部结构 ? ?
怎样使用375HC 对3051系列进行组态? 1. 打开电源开关. 等待375进入主菜单画面. 2. 使用光标笔双击”HART 应用栏”! 如果手操器与变送器通讯正常,则画面应转入 在线画面.
此时,双击”仪表设置”即可进入变送器的组态菜单. 仪表组态画面有5 个选项: 1. 双击 ”显示过程变量”后, 您可以察看与变送器相关的所有测量参数. 2. 进入诊断画面,您可以对仪表进行各种校验及回路测试,另外仪表的各项报警也可以 查看!
3. 进入”基本设置”您可以进行修改位号;工程单位;量程及仪表的阻尼系数;传递涵数. 因此,这是最常用的菜单. 您可以双击5个选项的任一个进入该菜单!以下是菜单3: 请注意: 单击左箭头可以退回上一级菜单, 单击”X” 图标退回主菜单(此时可以关机). 单击”HOME”退回在线菜单.(此菜单为实时更新画面) 3-1: 修改单位: 双击”单位”进入修改工程单位子菜单: 使用光笔单击所选定的单位,然后单击”ENTER”,这时候会出现一个提示,告诉你当前过程变量在该选定单位尚未发送至变送器之前仍然为原单位,提示你应在下随菜单中
进行发送(SEND).因此,见到提示后,即按OK 则出现下随菜单: 此时单击”SEND”并在见到提示后,按OK,修该后的单位即下装到变送器中. 最后见提示单击OK 完成该操作.(注意,单位Unit左上角”*”在发送成功后,应消失!) 3-2: 修改量程: 在基本设置中,用光标笔选中”3 量程”并双击,则进入量程修改菜单. 在此菜单中,有两种修改方式. 1.直接键盘输入.这是最方便的方式.
