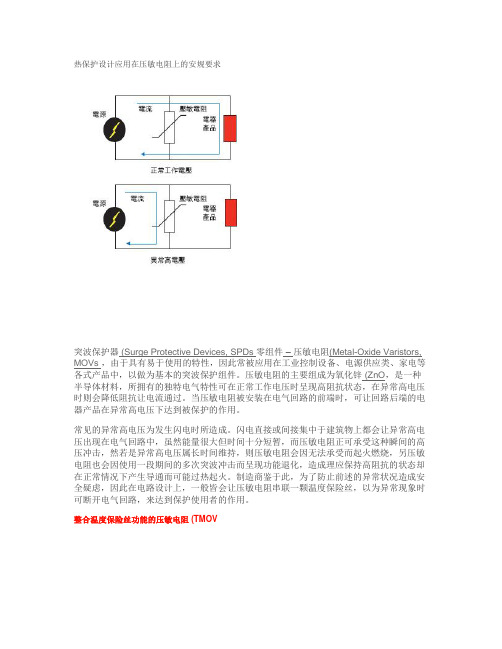

热保护设计应用在压敏电阻上的安
规要求
突波保护器 (Surge Protective Devices,
SPDs) 零组件 – 压敏电阻(Metal-Oxide
Varistors, MOVs) ，由于具有易于使用的特
性，因此常被应用在工业控制设备、电源供
应类、家电等各式产品中，以做为基本的突波保护组件。压敏电阻的主要组成为氧化锌
(ZnO)，是一种半导体材料，所拥有的独特电
气特性可在正常工作电压时呈现高阻抗状态，
在异常高电压时则会降低阻抗让电流通过。
当压敏电阻被安装在电气回路的前端时，可
让回路后端的电器产品在异常高电压下达到
被保护的作用。
常见的异常高电压为发生闪电时所造成。闪电直接或间接集中于建筑物上都会让异常高电压出现在电气回路中，虽然能量很大但时间十分短暂，而压敏电阻正可承受这种瞬间的高压冲击，然若是异常高电压属长时间维持，则压敏电阻会因无法承受而起火燃烧，另压敏电阻也会因使用一段期间的多次突波冲击而呈现功能退化，造成理应保持高阻抗的状态却在正常情况下产生导通而可能过热起火。制造商鉴于此，为了防止前述的异常状况造成安全疑虑，因此在电路设计上，一般皆会让压敏电阻串联一颗温度保险丝，以为异常现象时可断开电气回路，来达到保护使用者的作用。

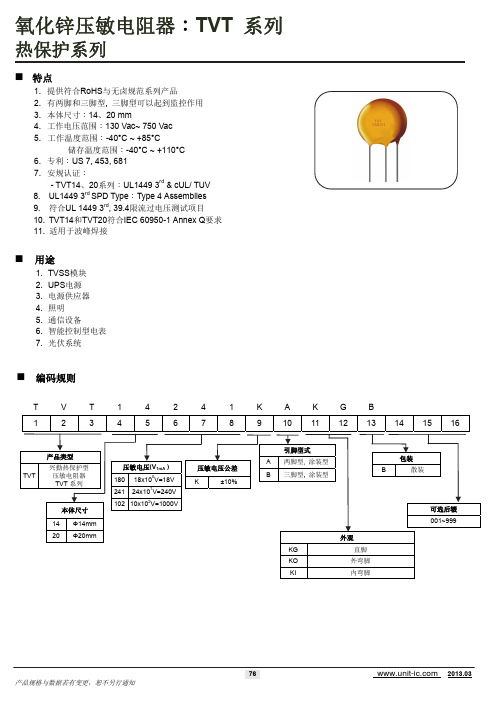

整合温度保险丝功能的压敏电阻 (TMOV)
由于温度保险丝的特性不一，在不同的电路
设计上可能无法达到一致性的保护，因此常
令许多研发人员感到棘手。另基于提高安全
和精简成本的双重考虑，亦有愈来愈多的突波保护器制造商开始在压敏电阻上加上热保
护的设计，以便如温度保险丝 (Thermal-link)，
让异常高温下的压敏电阻可断开电气回路并
达到自我保护，及防止高温自燃所带来的伤害。此举因此有了整合温度保险丝功能的压敏电阻 (TMOV)，并让压敏电阻产品在既有的突波保护功能下，进一步具备过温断路保护功能，从而大幅提高电器产品的整体安全性。
UL 1449 针对 TMOV 的安规要求
2000 年初开始发展一系列的TMOV 产品
结构和测试审核要求。透过标准制定小组
(Standard Technical Panel, STP) 长期的讨
论及修订，UL 终在2010 年4 月19 日正
式在UL 1449 标准发布相关条文，其中亦涵
盖TMOV在不同的应用上，所应有的不同审
查方式。举例来说，若在电路应用上，温度
保险丝会被接在火线(Line) 上，即须采用
UL 1449 条文39C 审查，且须针对温度保
险丝部件的结构；而若温度保险丝在电路应
用上不会被串联在火在线，则须以UL 1449
条文39B 评估。
因为热保护设计能否正常作动对于产品的安
全性来说非常重要，为确保TMOV 的安全性
能够达到一致的要求，UL 1449 对此类产品
的要求相对增加。在此即节录UL 1449 针对
热保护设计分别「并接在两个极性中间」与
「串接在火在线」的表格39B.1和39C.1所
列之相关测试，其中每个测试组都是一整个
系列的测试；另UL 在产品的后续检验上，
将定期从制造厂抽样并送回UL 实验室做热
分析测试，以确保送审的热保护设计样品和量产的样品皆符合UL 1449 要求。
UL 1449 第三版的最更新版本
2006 年9 月29 日所公布的UL 1449 第三版标准已于2010 年5 月3 日完成更新版本。目前凡通过UL 1449 第三版的突波保护器，产品的UL 类别管制编号(Category Control Number, CCN) 已改为”VZCA”或”VZCA2”。若有任何UL 1449 的
相关疑问或是技术问题，欢迎与UL 大中华区服务团队联络。
