超声波水表使用手册
感谢选用TPP-70SW系列超声波水表。 TPP-70SW系列超声波水表是基于超声波时差法原理设计而成的性能卓越的超声波测流产品。 本公司对TPP-70SW系列超声波水表拥有完整的、独立的知识产权。 使用过程中如有任何问题，欢迎来电来函。
执行标准： 生产标准：中华人民共和国国家标准GB/T778-2007《封闭满管道中水流量的测量，饮用冷水水表和热水水表》 检定标准：中华人民共和国国家计量检定规程JJG162-2009《冷水水表》 重要提示： 1、使用前请详尽阅读使用手册，并妥善保管使用手册，以备查阅； 2、本产品为精密测量仪器，在安装与使用过程中尽量远离干扰源，选择合理的安装位置，并避免严重撞击、碰撞； 3、本产品出厂前均经过严格的质量检测，严禁非规范性操作或私自拆卸，否则后果自负； 4、显示图案、提示等均为窗口操作提示，并不能作为产品检定依据； 5、产品检定，请选择符合国家计量要求，正规的流量检定装置，并严格按照规范操作； 6、TPP-70SW会不定期进行升级，产品实际功能与本手册不一致时，请以实际产品为准或向厂家咨询； 7、出现错误提示时，请及时联系厂家或经销商，否则会造成流量损失。
一、产品特点： 专门用于小区分户或其它场所的小口径用水的精准计量； 最小可测流速仅为0.003m/s,真正实现滴水计量； 可实现正反流量的双向计量； 双行同屏显示，完整的提示功能，方便查询、诊断； 机身可自由近360度旋转，方便用户查阅； 小体积微功耗设计，实际使用寿命10年以上； 优良的线性度，在满量程范围内，线性一致，无须多点校正；完美的软件扩展功能，可满足不同用户的定制要求； 多种计量单位可选，满足不同国家的用户需求； 二、产品外形尺寸
超声波水表要点详解 水表相信大家都不陌生，它记录通过记录显示我们日常用水量计算水费支出。但是传统的水表由于计算的精确性及本身质量经不起外界考验正被逐渐淘汰。与此同时，很多现代的高质量水表面世，其中就包括超声波水表，你了解超声波水表吗？接下来跟着小编一起看看吧。 一、什么是超声波水表？ 超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步积算出水的流量的一种新式水表。 具有优秀的小流量检测能力，能解决众多传统水表的问题，更加适合水费梯度收费，更加适合水资源的节约和合理利用，具有广阔的市场和使用前景。
二、超声波水表检定规程是怎样的? 1、组成和现状 目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG258—1988《水平螺翼式水表》、JJG585—1989《高压水表》和JJG686—1990《热水表》。四个规程中以JJGl62—1985《水表及其试验装置》具有代表性，与84版的水表国家标准GB778—1984《公称口径15～40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订，在术语、符号和个别技术参数等方面已与其它水表技术文件不一致。水表国家标准于1996年等效或等同采用了国际标准进行了修订。带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性。
2、改动趋势 考虑到热水表的检定装置、方法与冷水水表有着较大的区别，热水表的检定规程仍单独制定。我国新的水表国家检定规程等效采用国际建议R49—1：2000(E)，已完成修订工作。按照全国流量容量计量技术委员会1998年制定的流量规程体系表，JJGl62—1985中“水表试验装置”的相关要求和检定方法内容归人JJGl64—2000《液体流量标准装置》中进行表达，新的水表检定规程的修订将包括JJGl62—1985中的“水表”部分、JJG258—1988《水平螺翼式水表》和JJG585—1989《高压水表》。考虑到热水表的检定装置、方法与冷水水表有着较大的区别，热水表的检定规程仍单独制定。

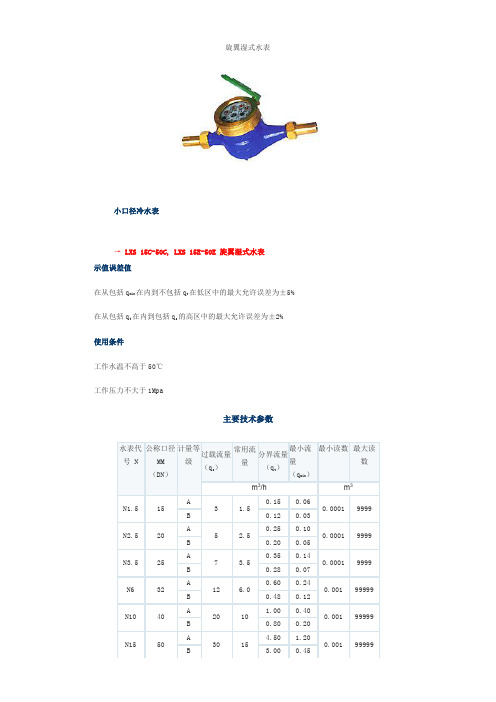

关于水表的问答 1、水表的Q1、Q 2、Q 3、Q4各代表什么含义？ Q1是额定量程范围内最小流量值，在此流量下水表示值误差在最大允许误差范围内 Q2是界于Q1与Q3之间的流量，将水表的流量范围分为低区和高区的流量，高区流量和低区流量各有最大允许误差。 Q3是常用流量，也是额定流量下的最大流量，在此流量下，水表正常工作且示值误差在最大允许误差范围内 Q4是超出额定流量最大流量Q3的过载流量，短时间的过载流量示值误差应在最大允许误差方位内，（短时间的定义：1天中不超过1小时，1年中不超过200小时） 2、什么是量程比？ 正常流量范围与最小流量范围的比值，水表的量程比是Q3/Q1的值，量程比越大越好。 3、水表精度等级分为几级？每个等级是如何规定的？ 水表精度等级分为1级和2级 1级表是指在温度0.1℃到30℃时，在正常流量下级Q2≦Q≦Q4时是±1%，Q1≦Q≦Q2低区时±3%，水温超过30℃时，Q3≦Q≦Q4高区时±2%，低区为±3%； 2级表是指在温度0.1℃到30℃时，在正常流量下级Q2≦Q≦Q4时是±2%，Q1≦Q≦Q2低区时±5%，水温超过30℃时，Q3≦Q≦Q4高区时±3%，低区为±5%； 4、水表检定时误差是如何计算的？
E=（（示值-标准值）/标准值）*100% 5、检定时检定点第一个检定值超过误差，是否可以判定水表不合格？该如何进行检定？ 如果第一个检定数据超差，不能判定该表不合格，可以再进行两次检定，取3次数据的平均值作为最终检定误差，并且后两次检定数据不超差，才可以判定该表合格。 6、检定周期的规定？ 水表一般检定周期为2年，对于住宅水表如果实施强制首检，限期使用、定期轮换方式，则首次检定合格后第一个检定周期为6年（DN25及以下口径），或4年（DN32-DN40口径）。使用到期后，如果后续检定合格，则以后水表的检定周期为2年。 7、电磁水表与机械水表的区别？ A、原理不同，电磁水表为电子式，切割磁力线的法拉第原理 机械水表为需要水流压力推动叶轮旋转计量的机械式原理 B、通讯：机械水表只能提供脉冲信号 电磁水表可以提供除脉冲以外的多种信号，比如RS485/232、红外modbus信号 C、测量精度：电磁水表的精度为±0.4%，机械水表为2%-5% D、维护量：电磁水表几乎免维护，只有在使用5-6年之后更换一次电池，而机械水表需要每两年拆下检定一次，每六年更换，并且机械水表受到低温时如果保温不够将会被冻裂，水表叶轮容易受到水流冲击损坏。 E、压头损失：电磁水表为直通式通径，水流经过无压力损失 机械水表：由于是水流水力推动，导致管网压头损失，提高了水
超声波水表 使 用 说 明 书
二、特点 1、欠电压报警。 2、自动数据纠错技术。 3、温度传感器断路和短路报警。 4、流量传感器故障报警。 5、高清晰度宽温度型LCD 显示。 6、量程比宽。 7、一节锂电池供电可确保使用6+1年以上。 8、具备光电接口，采用红外抄表工具可以实现现场抄表。 9、具备M-BUS 通信接口。 三、使用方法 1、本表采用菜单操作方式对表的工作状态及显示内容按需要可通过面板上的操作按键进行操作。 操作与显示由4份菜单组成 表示长按按键大于2S 框内分别为 1) 主菜单 即正常使用时的状况 2) 故障菜单【E 】 3) 信息菜单【I 】 4) 检测程序【F 】 平时待机状态时显示屏关闭，短按按键可以将电路板从待机状态唤醒，显示屏亮，进入主菜单，主菜单直接用累积流量表示。如上图所示，长按可切换菜单目录，找到需要查看的菜单，再按照各菜单的操作图，查阅相关的内容。超过3分钟不操作，显示屏自动回到主菜单页面（检测菜单【F 】下各项除外），且屏幕关闭。 主菜单 xxxxx.xxx m 3 【E 】 【I 】 【F 】
主菜单 短按小于2秒 长按大于2秒 累积 流量 XXXXX.XXX m 3 流量 XX.XXX m 3/h ℃ XX.XX 累积 XXXXXXXX h DN20 X.X.X.X.X.XXX 瞬时流量 工作时间 规格 全屏显示 水温
故障显示操作菜单【E 】 短按小于2秒 长按大于2秒 空管故障 发生日期(年月日) 【E 】 1 XX.XX.XX 报警 2 XX.XX.XX 报警 电池故障 发生日期(年月日) 3 XX.XX.XX 报警 逆流故障 发生日期(年月日) 4 XX.XX.XX 报警 超量程 发生日期(年月日) 水温故障 发生日期(年月日) 累积 1 XXXXXXX h 故障累积时间 累积 2 XXXXXXX h 故障累积时间 累积 3 XXXXXXX h 故障累积时间 累积 4 XXXXXXX h 故障累积时间 累积 5 XXXXXXX h EE 故障 发生日期(年月日) 累积 6 XXXXXXX h 5 XX.XX.XX 报警 6 XX.XX.XX 报警 7 XX.XX.XX 报警 换能器故障 进水端 发生日期(年月日) 换能器故障 出水端 发生日期(年月日) 8 XX.XX.XX 报警 累积 7 XXXXXXX h 累积 8 XXXXXXX h
TDS-100W电池供电型超声波工业水表 产品简介 电池供电型超声波工业水表TDS-100W TDS-100W电池供电型超声波工业水表使用了具有50分贝动态范围的前置接收放大器，可选配外夹式、插入式、管段式等传感器，解决了原有产品小流量漂移的问题。管段一体式采用整体铸造，安装尺寸与机械水表相同，整体防水，电池能用4-6年再更换。与机械水表相比，具有无活动部件、多窗口数据数字显示、始动流量低、量程比宽、测量精度高、使用寿命长等特点。 技术参数 ◆测量精度：优于2%，重复性：优于0.5%； ◆工作电源：3.6V/19AH锂电池供电，（电压≥2.6V时正常工作）； ◆测量周期：500ms～49s，（出厂时默认为10s）； ◆采样次数：每个测量周期采样次数32组～128组可选，（出厂时默认为64组）； ◆显示：本地96段LCD显示器，可显示44个不同的窗口内容； ◆操作：使用专用的二次仪表或PC设参数软件，通过RS485设置参数，可浏览44个窗口内容； ◆可选输出：1路USART（TTL）输出 1路RS485输出，（可选内部锂电池供电或外部直流供电） 双路隔离OCT输出，（脉冲宽度6～10000ms间可编程，默认200ms） 1路双向串行外设通用接口，可以直接通过串联的形式连接多个外部设备：4-20mA模拟输出板、频率信号输出板、热敏打印机等）（需外接电源，不推荐使用，如确有需要建议选用一体式流量计） ◆可选输入：两路PT100铂电阻测量温度与热量； ◆通讯协议：MODBUS协议、M-BUS协议、FUJI扩展协议、并兼容国内其他厂家同类产品通
讯协议； ◆其他功能：自动记忆前512天，前128个月，前10年正、负、净累积流量； 自动记忆前30次上、断电时间和流量并可实现自动或手动补给，并可通过MODBUS 协议读出； 可通过E-mial传送来的代码文件实现软件升级； ◆防护等级：IP68； ◆管段长度：与普通机械水表相同，可直接替换； ◆传感器：外夹式、插入式、管段式（常用） 产品用途 TDS-100W型超声波工业水表已成功地应用于各行业的计量工作。测量范围15-1000mm，各种流体：水、纯水、污水、海水、化工流体、河水、燃料油等等。此款水表采用整体防水结构、电池供电，与普通机械表安装尺寸相同，是用来计量结算的最好选择。 流量范围
CUTE series Ultrasonic water meter: Product Description: The ultrasonic watr meter is used to measure, storage and display the water flow, the wireless remote series with special function to adapt the complicated install surroundings and battery power supply, the advantage is data transimission stable, long communication distance and strong signal penetration, expand the wireless application. Product Features： 1. Comply with the national standard GB/T 778 , verification regulation 《JJG162-2009 cold water meter》and industrial standard《CJ/T 434-2013 ultrasonic water meter》; 2. The leading super high range ratio 400:1; 3. No moving parts, no attrition, the life cycle will not affect the measuring accuracy; 4. Low power consumption, the standby current less than 6uA; 5. With the MBUS, infrared and wireless interface, can be controlled by remote transmission and management; 6. Protection level: IP68，suitable for the indoor humid environment; 7. Can be horizonal and vertical installation easily
CUTE-LV SERIES ULTRASONIC WATER METER PRODUCT INTRODUCTION CHANGZHOU CUTE INTELLIGENT CO.,LTD 1、Overview CUTE serial ultrasonic water meter module is the core part to work with the base meter to measure and display the water flow.
CUTE serires ultrasonic water meter with the M-BUS interface, The staff can read the meter data at any time by the remote reading management system with the M-BUS interface and other device. 2、Function and Characteristic 2.1 Under voltage warning; 2.2 Automatic error correction tech; 2.3 Temperature sensor cut and short circuit warning; 2.4 Flow sensor failure warning; 2.5 High definition and wide temperature LCD; 2.6 Wide range ratio; 2.7 Lithium battery life is more than 6+1; 2.8 Can read the meter data by infrared tool at the spot; 2.9 With the M-BUS interface; 3、Usage instruction 1.The water meter operated by the menu, can change the work condition and display contents by the button on panel; There are 4 menu, the default is main menu, the change flow is as below: Means the long press time >2s; 1) Main menu: normal condition; 2) Error menu 【E 】 3) Information menu 【I 】 4) Verification program 【F 】 The screen is off when stand by, press the button to awake the meter and enter the m ain menu, which show the accumulated flow(above figure), long press to change menu and read the data you need, the screen will be off after 3 minutes without any operation except the verification program 【F 】. Main Menu Main menu xxxxx.xxx m 3 【E 】 【I 】 【F 】
超声波水表 超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。大连索尼卡公司生产的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。 【超声波水表简要说明】 ●极低的始动流量，最低可测流速达0.01m/s ●超低功耗设计，功耗小于0.00055W ●电池供电可连续工作6～10年 ●采用超声波传感器，无机械转动部分，10年免维护设计 ●超声波水表双向流量均可测量 ●测量管段模具铸造，保证无泄漏 ●测量精度±1%、±2%、±3%可选 【超声波水表技术参数】 ●测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。 ●测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。 ●管径范围：DN15-1000mm全系列不同管径用户可选 ●管段长度：按普通水表规格尺寸设计 ●测量周期：默认3秒，1～31秒用户可选。 ●适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃） ●精确度：±1%、±2%、±3%可选 ●超声波水表重复性精度：优于±0.5% ●传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃ ●防护等级：IP68，压铸铝仪表壳，水下2米正常工作 ●接口输出：RS232、RS485标准配置 4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。 ●供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作 有源4-20mA供电（两线制），无需电池即可正常工作 RS232输出时主机切电工作，无需电池即可正常工作 RS485输出时需要外加5V电源，无需电池即可正常工作
