51单片机中断号与定时器的工作方式
中断号interrupt 0 外部中断0（EX0）interrupt 1 定时器/计时器器中断0（ET0）interrupt 2 外部中断1 （EX1）interrupt 3 定时器/计时器器中断1（ET1）interrupt 4 串口中断（ES）定时器工作方式1. 方式0 由TH0 的8 位和TL0 的低5 位组成一个13 位计时器。当13 位计时器从0 或设定的处值，加1 到全1 以后，再加1 就产生溢出。这时，置TCON 的TF0 位为1，同时把计时器初始化变为全02.方式1 方式1 和方式0 的工作相同，唯一的差别是TH0 和TL0 组成一个16 位计数器。重置方式与方式0 相同3.方式2 把TL0 配置成一个可以自动恢复初值（初始常数自动重新装入）的8 位计时器，TH0 作为常数缓冲器，TH0 由软件预置值，当TL0 产生溢出时，一方面使溢出标志位置1，同时把TH0 中的8 位数据重新装入TL0 中。方式2 常用于定时控制，例如希望每隔250us 产生一个定时控制脉冲，则可以采用12MHz 的振荡器，把TH0 预置为6，并使C/=0 就能实现，方式2 不用作串行口波特率发生器。
4.方式3 方式3 对定时器T0 和定时器T1 是不相同的若T1 设置为方式3 则停止工作（其效果与TR1=0 相同）所以方式3 只适用于T0tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
理工大学信息工程与自动化学院学生实验报告 （201 — 201学年第1 学期） 课程名称：单片机技术
一、实验目的 1．掌握定时器T0、T1 的方式选择和编程方法，了解中断服务程序的设计方法，学会实时程序的调试技巧。 2．掌握LED 数码管动态显示程序设计方法。 二、实验原理 1．89C51 单片机有五个中断源(89C52 有六个)，分别是外部中断请求0、外部中断请求1、定时器/计数器0 溢出中断请求、定时器/计数器0 溢出中断请求及串行口中断请求。每个中断源都对应一个中断请求位，它们设置在特殊功能寄存器TCON 和SCON 中。当中断源请求中断时，相应标志分别由TCON 和SCON 的相应位来锁寄。五个中断源有二个中断优先级，每个中断源可以编程为高优先级或低优先级中断，可以实现二级中断服务程序嵌套。在
同一优先级别中，靠部的查询逻辑来确定响应顺序。不同的中断源有不同的中断矢量地址。 中断的控制用四个特殊功能寄存器IE、IP、TCON (用六位)和SCON(用二位)，分别用于控制中断的类型、中断的开／关和各种中断源的优先级别。中断程序由中断控制程序（主程序）和中断服务程序两部分组成： 1）中断控制程序用于实现对中断的控制； 2）中断服务程序用于完成中断源所要求的中断处理的各种操作。 C51 的中断函数必须通过interrupt m 进行修饰。在C51 程序设计中，当函数定义时用了interrupt m 修饰符，系统编译时把对应函数转化为中断函数，自动加上程序头段和尾段，并按MCS-51 系统中断的处理方式自动把它安排在程序存储器中的相应位置。 在该修饰符中，m 的取值为0~31，对应的中断情况如下： 0——外部中断0 1——定时/计数器T0 2——外部中断1 3——定时/计数器T1 4——串行口中断 5——定时/计数器T2 其它值预留。 89C51 单片机设置了两个可编程的16 位定时器T0 和T1，通过编程，可以设定为定时器和外部计数方式。T1 还可以作为其串行口的波特率发生器。
//实例42 ：用定时器T0 查询方式 P2 口8 位控制LED 闪烁 //#include
定时器的高8 }} 1KHzT1：用定时器43 实例// 音频查询方式控制单片机发出 #include
80C51单片机中断系统结构图 ’ 中断的类型和应用（个人理解）： 1、外部中断(INT0、INT1)：直接可以由单片机外围设备的变化导致外部中断接口(P3^ 2、P3^3)电平变化（低 电平和下降沿）触发，可由外部控制。 2、定时器中断(T0、T1、T2)：直接由软件设置的定时的内部中断，按照指定的时间计满数触发。 3、串口中断(TI、RI)：应用在串口通信，把数据发送标志位TI和接收位RI置0。 一、外部中断 1、外部中断（INT0、INT1）的初始化设置的步骤：************************************** （1）首先设置这些外部中断优先级 PX0=1/0;PX1=1/0（1为高级，0为低级）；【默认为0】 （2）其次要开总中断 EA=1；【默认为0】 （3）设置外部中断触发方式： IT0 = 1（下降沿触发）/0（低电平触发）、IT1=1（下降沿触发）/0（低电平触发）；【默认为0】（4）再开启外部中断使能： EX0=1（外部中断0）或EX1=1（外部中断1）【默认为0】 （5）中断请求标志（不需人为设定，机器自动设置）： EI0=1/0;（外部中断0中断请求标志)EI1=1/0;（外部中断1请求标志）【1表示处于中断请求
状态，0表示无该中断请求，在电平触发方式时，在相应的中断端口检测到低电平时置1】（6）只要对应中断的接口（INT0或INT1）接受到有效电平（至少持续两个机器周期的低电平（电平触发方式）或下降沿（下降沿触发方式））它就启动。 2、外部中断涉及的寄存器 （1）IP（中断优先级寄存器） （2）IE（中断允许寄存器） （3）TCON（中断控制和标志寄存器） 3、外部中断的应用 #include
单片机中断程序大全公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
//实例42：用定时器T0查询方式P2口8位控制L E D闪烁#include
#include

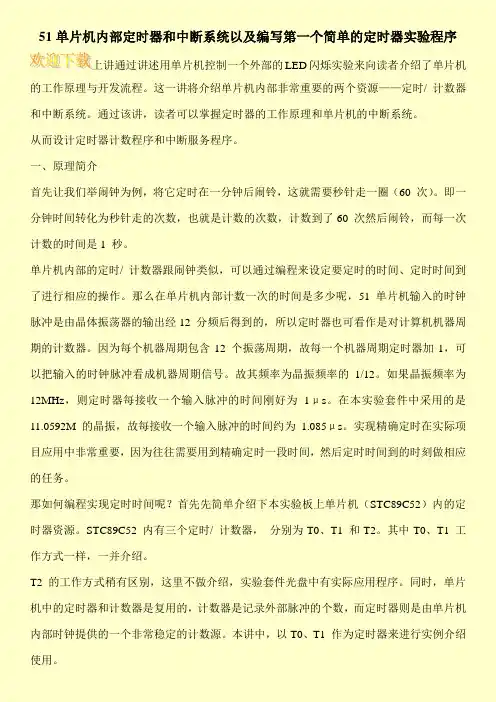

80C51单片机内部设有两个16位的可编程定时器/计数器。可编程的意思是指其功能（如工作方式、定时时间、量程、启动方式等）均可由指令来确定和改变。在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。 ： 从上面定时器/计数器的结构图中我们可以看出，16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。其访问地址依次为8AH-8DH。每个寄存器均可单独访问。这些寄存器是用于存放定时或计数初值的。此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。TMOD主要是用于选定定时器的工作方式；TCON主要是用于控制定时器的启动停止，此外TCON还可以保存T0、T1的溢出和中断标志。当定时器工作在计数方式时，外部事件通过引脚T0（P3.4）和T1 （P3.5）输入。 定时计数器的原理： 16位的定时器/计数器实质上就是一个加1计数器，其控制电路受软件控制、切换。 当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，即每过一个机器周期，计数器加1，直至计满溢出为止。显然，定时器的定时时间与系统的振荡频率有关。因一个机器周期等于12个振荡周期，所以计数频率fcount=1/12osc。如果晶振为12MHz，则计数周期为： T=1/（12×106）Hz×1/12=1μs 这是最短的定时周期。若要延长定时时间，则需要改变定时器的初值，并要适当选择定时器的长 度（如8位、13位、16位等）。 当定时器/计数器为计数工作方式时，通过引脚T0和T1对外部信号计数，外部脉冲的下降沿将触发计数。计数器在每个机器周期的S5P2期间采样引脚输入电平。若一个机器周期采样值为1，下一个机器周期采样值为0，则计数器加1。此后的机器周期S3P1期间，新的计数值装入计数器。所以检测一个由1至0的跳变需要两个机器周期，故外部事年的最高计数频率为振荡频率的1/24。例如，如果选用12MHz 晶振，则最高计数频率为0.5MHz。虽然对外部输入信号的占空比无特殊要求，但为了确保某给定电平在变化前至少被采样一次，外部计数脉冲的高电平与低电平保持时间均需在一个机器周期以上。
//实例42：用定时器T0查询方式P2口8位控制LED闪烁#include
#include
/************************************************************** 函数功能：外中断T0的中断服务程序 **************************************************************/ Time() interrupt 1 //外中断0的中断编号为0 { if(m%delay==0) { m=1; switch(e) { case 0: P1=G; a++; G=P1<<1; // P1=G; if(a==8) { a=0; G=1; } break; case 1: //反序 P1=V; b++; V=P1>>1; // P1=V; if(b==8) { b=0; V=128; } break; case 2: //中间到两边 P1=pow(2,4+c)+pow(2,3-c); c++; if(c==4) { c=0; }
51单片机定时中断C语言的写法步骤 程序说明：51单片机定时器0工作于方式一，定时50ms中断一次 晶振为12M #include
void Timer0_int() interrupt 1 { //重新装初值 TH1 = 0x3c; //高八位装入初值TL1 = 0xb0; //低八位装入初值}
//实例42 :用定时器TO查询方式P2 口8位控制LED闪烁#include
TL0=(65536-46083)%256; // 定时器 T0 的高 8 位赋初值 } // 实例43 ：用定时器T1 查询方式控制单片机发出1KHz 音频#include
51单片机实现数码管99秒倒计时，其实很简单，就是使用定时器中断来实现。 目的就是学习怎样用单片机实现倒计时，从而实现一些延时控制类的东西，99秒只是一个例子，你完全可以做出任意倒计时如10秒倒计时程序。 定时器定时时间计算公式：初值X=M（最大计时）-计数值。 初值，换算成十六进制，高位给TH0，低位给TL0，如果用定时器0的话。 M（最大计时）如果是16位的，就是2的16次方，最大定时，65535 微秒，实现1秒定时，可以通过定时10毫秒，然后100次改变一次秒值即可。10*100毫秒=1S 计数值：你要定时多长时间，如果定时1毫秒，就是1000微秒，（单位为微秒），如果定时10毫秒，就是10000（微秒），当然，最大定时被定时器本身位数限制了，最大2的16次方（16位定时计数器），只能定时65.535毫秒。定时1S当然不可能1S定时器中断。 下面为实现99秒倒计时C语言源程序 /*了解定时器，这样的话，就可以做一些基本的实验了，如定时炸弹~~，10秒后打开关闭继电器*/ /*数码管，12M晶振*/ #include
51单片机串行口中断服务程序 ---------------------------------------------------------------------------- //串口中断服务程序，仅需做简单调用即可完成串口输入输出的处理 //编程：聂小猛。该资料来自“51单片机世界”https://www.doczj.com/doc/308689488.html,/~dz2000,欢迎访问。 //出入均设有缓冲区，大小可任意设置。 //可供使用的函数名: //char getbyte(void);从接收缓冲区取一个byte,如不想等待则在调用前检测inbufsign是否为1。 //getline(char idata *line, unsigned char n); 获取一行数据回车结束，已处理backspce和delete,必须定义最大输入字符数 //putinbuf(uchar c);模拟接收到一个数据 //putbyte(char c);放入一个字节到发送缓冲区 //putbytes(unsigned char *outplace,j);放一串数据到发送缓冲区，自定义长度 //putstring(unsigned char code *puts);发送一个字符串到串口 //puthex(unsigned char c);发送一个字节的hex码，分成两个字节发。 //putchar(uchar c,uchar j);发送一个字节数据的asc码表达方式，需要定义小数点的位置 //putint(uint ui,uchar j);发送一个整型数据的asc码表达方式，需要定义小数点的位置 //CR;发送一个回车换行 //************************************************************************* #include
( //实例42：用定时器T0查询方式P2口8位控制LED闪烁 #include<> // 包含51单片机寄存器定义的头文件 void main(void) { // EA=1; //开总中断 // ET0=1; //定时器T0中断允许 TMOD=0x01; //使用定时器T0的模式1 TH0=(65536-46083)/256; //定时器T0的高8位赋初值 : TL0=(65536-46083)%256; //定时器T0的高8位赋初值 TR0=1; //启动定时器T0 TF0=0; P2=0xff; while(1)//无限循环等待查询 { while(TF0==0) ; ] TF0=0; P2=~P2; TH0=(65536-46083)/256; //定时器T0的高8位赋初值 TL0=(65536-46083)%256; //定时器T0的高8位赋初值 //实例43：用定时器T1查询方式控制单片机发出1KHz音频 #include<> // 包含51单片机寄存器定义的头文件 sbit sound=P3^7; //将sound位定义为引脚 void main(void) （ {// EA=1; //开总中断 // ET0=1; //定时器T0中断允许 TMOD=0x10; //使用定时器T1的模式1 TH1=(65536-921)/256; //定时器T1的高8位赋初值 TL1=(65536-921)%256; //定时器T1的高8位赋初值 TR1=1; //启动定时器T1 TF1=0; while(1)//无限循环等待查询 — { while(TF1==0); TF1=0;
AT89C51单片机定时器终端模式和查询设置 T1为定时模式，定时65.536ms，P2.0对应的LED等闪烁一次，T0计数模式，计数脉冲从P3.4脚用按键输入，按一次，记一次，所以计数初值为0FFFFh,没按一次，产生一个溢出，P2.5对应的LED闪烁，同时数码管加1显示。 一、定时/计数器终端模式 org 0000h ljmp bb ;跳转到主程序入口bb处 org 000bh ;定时器0中断响应从这里开始执行 cjne r2,#9d,xx mov r2,#00h ljmp xx11 org 001bh ;定时器1中断响应从这里开始执行 ljmp xxx bb: mov p1,#3fh ;主程序入口处 mov tmod,#05h ;05h=0000 0101B设置T1定时T0计数模式,0定时,1计数 ;00是13位二进制计数模式0,高4位控制T1 ;01是16位二进制计数模式1,低4位控制T0 mov dptr,#0300h ;查表入口地址存放 mov r2,#00h
setb et0 ;和setb 0afh效果相同 setb ea ;和setb 0abh相同 setb et1 ;和setb 0a9h相同 setb tr0 setb tr1 mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0fdh ;计数器0的计数初值的低8位（第一次开始计数初值） sjmp $ ;程序执行时，原地踏步等待语句，在没有中断请求时， ;在此位置原地踏步计数定时计数，有请求时跳到中断入口执行中断xx: inc r2 xx11: mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0fdh ;计数器0的计数初值的低8位（第二次以后开始计数初值） mov a,r2 movc a,@a+dptr cpl p2.5 mov p1,a reti xxx: mov th1,#00h ;计数器1的计数初值的高8位 mov tl1,#00h ;计数器1的计数初值的低8位 cpl p2.0 reti org 0300h ;七段显示吗表格入口 db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh end 二、定时/计数器查询模式 org 0000h ljmp bb ;跳转到主程序入口bb处 bb: mov tmod,#15h ;主程序入口处 ;设置T1定时模式，工作在计数方式0，设置T0计数模 ;式工作在计数方式1 mov dptr,#0300h ;查表入口地址存放 clr et0 ;关定时/计数器0中断 setb ea ;和setb 0abh相同，开总中断开关 setb et1 ;和setb 0a9h相同，开定时/计数器1中断 setb tr0 setb tr1 mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0ffh ;计数器0的计数初值的低8位（第一次开始计数初值） CX: JBC TF0, xx ;查询定时/计数器0溢出标志位，有溢出跳转xx执行 JBC TF1, xxx ;查询定时/计数器1溢出标志位，有溢出跳转xxx执行 sjmp CX ;无溢出，跳CX继续查询 ;溢出是在THi和TLi计数满，超过FFFFH时，TFi被自动置1，中断和查询都是根 ;据这个标志是否为1来响应的。 xx: mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0ffh ;计数器0的计数初值的低8位（第二次以后开始计数初值） cjne r2,#10d,xx11 mov r2,#00h
实验6 外部中断实验 (仿真部分) 一、实验目的 1. 学习外部中断技术的基本使用方法。 2. 学习中断处理程序的编程方法。 二、实验内容 在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。P1．0~ P1．3接LED灯，以显示计数信号。 三、实验说明 编写中断处理程序需要注意的问题是： 1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。 2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。 3．INT0和INT1分别接单次脉冲发生器。P1．0~ P1．3接LED灯，以查看计数信号． 四、硬件设计 利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。设计出如下的硬件电路。晶振频率为12MHz。 五、参考程序框图 设置P1．0~ 3初始状态
主程序框图 INT0中断处理程序框图 实验6 外部中断实验 (实验箱部分) 1.实验目的 认识中断的基本概念 学会外部中断的基本用法 学会asm和C51的中断编程方法 2.实验原理 图按键中断 【硬件接法】 控制LED，低电平点亮 INT1接按键，按下时产生低电平 【运行效果】 程序工作于中断方式，按下按键K2后，LED点亮，秒后自动熄灭。
8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。/INT0和/INT1中断的入口地址分别是0003H和0013H。 TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。 如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。下降沿触发是“一次性”的，每次中断只会有1个下降沿，因此中断处理程序执行完后可以立即返回主程序，而不必等待中断请求信号恢复为高电平，这是一个重要的技巧。 3. 实验步骤 参考实验例程，自己动手建立Keil C51工程。注意选择CPU类型。Philips半导体的P89V51RB2。 编辑源程序，编译生成HEX文件。 ISP下载开关扳到“00”，用Flash Magic软件下载程序HEX文件到MCU BANK1，运行。 运行Flash Magic软件。各步骤操作如下： Step 1： COM Port：选择实际使用的串行口，通常为COM1； Baud Rate：波特率不可设置得过高，推荐用9600； Device：请选择正确的型号89V51RB2； Interface：选择None(ISP)。 Step 2：请勾中“Erase blocks used by Hex File”。 Step 3：装入你的程序文件，注意必须为HEX格式。 Step 4： 请勾中“Verify after programming”（编程后校验）； 对其它几项如果不了解，请不要勾中。 Step 5： 请先给电路板上电，同时按住复位键不松手，然后点击Flash Magic软件的“Start”按
单片机作业 题目要求： 设计这样一个系统：在一个51单片机最小系统板上，P1口低四位接四个四角按键，高四位接四个LED灯。按键中断作为总中断，当接中断的按键按下后，所有灯均可按照对应的按键进行点亮。当没有中断按下时，无论怎么按接在P1口低四位的按键，均不能是按键点亮。 实现步骤： 第一：电路搭建： 电路搭建说明： 1.采用AT89C52单片机，DIP40封装。 2.选用12M，并使晶振尽可能接近单片机，采用22pf的电容接在晶振两边并接地，使晶振更容易起振。 3.标号为D18的LED是中断触发指示灯，一旦中断触发，D18会一直亮着。没有中断触发时会一直灭着。 4.key1,key2,key3,key4分别控制D1,D2,D3,D4,D 5. 5.D5为复位指示灯，当复位按键按下时，D5亮。反之灭。 第二：程序实现： 本程序十分简单，秉着杜绝抄袭，自助设计的理念，本程序完全有本人设计完成。没有采用老师讲解的例程。程序的注释已经将程序称述的很明白，现做简要说明： 本人将按键查询部分都放在中断处理函数中处理。当中断触发按键按下时，D18亮，程序进入中断函数，开始不断查询按键值，并点亮相应led.。这样的程序 对CPU的占有率较高，但由于这样写代码更加简单明了，有由于题目对cpu占有率的并没有明确要求，本着开发周期尽可能短的原则，本程序选择了简单方案。
现将代码复制如下： 将KEIL与PROTEUS联调，调试结果如下： 1.启动程序： ，可以看到图中三角符号变绿。此时：
此时，图中所有led灭，无现象。 1.此时按下任意按键，比如key1，key2两个（为了方便截图，直接将开关用导线短路）： 现象如下： 可以看到，并没有认可指示灯亮。 2.按复位按键观察是否正常（为了方便截图，直接将开关用导线短路）：
51单片机定时器设置入门(STC89C52RC) STC单片机定时器设置 STC单片机定时器的使用可以说非常简单，只要掌握原理，有一点的C语言基础就行了。要点有以下几个： 1. 一定要知道英文缩写的原形，这样寄存器的名字就不用记了。 理解是最好的记忆方法。好的教材一定会给出所有英文缩写的原形。 2. 尽量用形像的方法记忆 比如TCON和TMOD两个寄存器各位上的功能，教程一般有个图表，你就在学习中不断回忆那个图表的形像 TMOD：定时器/计数器模式控制寄存器（TIMER/COUNTER MODE CONTROL REGISTER） 定时器/计数器模式控制寄存器TMOD是一个逐位定义的8位寄存器，但只能使用字节寻址，其字节地址为89H。 其格式为： 其中低四位定义定时器/计数器C/T0,高四位定义定时器/计数器C/T1，各位的说明： GA TE——门控制。 GA TE=1时，由外部中断引脚INT0、INT1来启动定时器T0、T1。 当INT0引脚为高电平时TR0置位，启动定时器T0； 当INT1引脚为高电平时TR1置位，启动定时器T1。 GA TE=0时，仅由TR0,TR1置位分别启动定时器T0、T1。 C/T——功能选择位 C/T=0时为定时功能，C/T=1时为计数功能。 置位时选择计数功能，清零时选择定时功能。
M0、M1——方式选择功能 由于有2位，因此有4种工作方式: M1M0 工作方式计数器模式TMOD(设置定时器模式) 0 0 方式0 13位计数器TMOD=0x00 0 1 方式1 16位计数器TMOD=0x01 1 0 方式 2 自动重装8位计数器TMOD=0x02 1 1 方式3 T0分为2个8位独立计数器，T1为无中断重装8位计数器TMOD=0x03 单片机定时器0设置为工作方式1为TMOD=0x01 这里我们一定要知道，TMOD的T是TIMER/COUNTER的意思，MOD是MODE的意思。至于每位上的功能，你只要记住图表，并知道每个英文缩写的原型就可以了。 在程序中用到TMOD时，先立即回忆图表，并根据缩写的单词原形理出每位的意义，如果意义不是很清楚，就查下手册，几次下来，TMOD的图表就已经在脑子里了。 8位GA TE位，本身是门的意思。 7位C/T Counter/Timer 6位M1 Mode 1 5位M0 Mode 0 TCON: 定时器/计数器控制寄存器（TIMER/COUNTER CONTROL REGISTER） TMOD分成2段，TCON控制更加精细，分成四段，在本文中只要用到高四段。 TF0(TF1)——计数溢出标志位，当计数器计数溢出时，该位置1。 TR0（TR1）——定时器运行控制位 当TR0（TR1）＝0 停止定时器/计数器工作 当TR0（TR1）＝1 启动定时器/计数器工作 IE0（IE1）——外中断请求标志位 当CPU采样到P3.2（P3.3）出现有效中断请求时，此位由硬件置1。在中断响应完成后转向中断服务时，再由硬件自动清0。 IT0（IT1）——外中断请求信号方式控制位 当IT0（IT1）=1 脉冲方式（后沿负跳有效） 当IT0（IT1）＝0 电平方式（低电平有效）此位由软件置1或清0。 TF0（TF1）——计数溢出标志位
51单片机中断系统程序实例（STC89C52RC) 51单片机有了中断，在程序设计中就可以做到，在做某件事的过程中，停下来先去响应中断，做别的事情，做好别的事情再继续原来的事情。中断优先级是可以给要做的事情排序。 单片机的学习不难，只要掌握学习方法，学起来并不难。什么是好的学习方法呢，一定要掌握二个要点： 1. 要知道寄存器的英文全拼，比如IE = interrupt中断 不知道全拼，要去猜，去查。这样就可以理解为什么是这个名称，理解了以后就不用记忆了。 2. 每个知识点要有形像的出处 比如看到TF0，脑子里马上要形像地定位到TCON寄存器的某位 看到ET0, 马上要形像地定位到IE寄存器的第2位 https://www.doczj.com/doc/308689488.html,/tuenhai/独家揭秘：形像是记忆的最大技巧。当人眼看到某个图时，是把视觉信号转化成电信号，再转化成人能理解的形像。当我们回忆形像时，就是在重新检索原先那个视觉信号，并放大。在学习过程中，不断练习检索、放大信号，我们的学习能力就会越来越强。 写程序代码时，也要把尽量把每行代码形像化。 51单片机内中断源 8051有五个中断源，有两个优先级。与中断系统有关的特殊功能寄存器有IE（中断允许寄存器）、IP（中断优先级控制寄存器）、中断源控制寄存器（如TCON、SCON的有关位）。51单片机的中断系统结构如下图（注意，IF0应为TF0)：
8052有6个中断源，它比8051多一个定时器/计数器T2中断源。 8051五个中断源分别是： （1）51单片机外部中断源 8051有两个外部中断源，分别是INT0和INT1，分别从P3.2和P3.3两个引脚引入中断请求信号，两个中断源的中断触发允许由TCON的低4位控制，TCON的高4位控制运行和溢出标志。 INT0也就是Interrupt 0。在这里应该看一下你的51单片机开发板的电路原理图。离开形像的记忆是没有意义的。读到上面这句，你应该回忆起原理图上的连接。任何记忆都转化为形像，这是学习的根本原理，我们通过学习单片机要学会这种学习方法，会让你一辈子受益无穷。 TCON的结构如下图： （a）定时器T0的运行控制位TR0
一.中断的概念 1.中断发生 CPU在处理某一事件A时，发生了另一事件B请求CPU迅速去处理 2.中断响应和中断服务 CPU暂时中断当前的工作，转去处理事件B 3.中断返回 待CPU将事件B处理完毕后，再回到原来事件A被中断的地方继续处理事件A 这一过程称为中断 二.中断过程示意图 三.MCS51中断系统的结构
MCS51的中断系统有5个中断源（8052有6个），2个优先级，可实现二级中断嵌套 四.中断寄存器 单片机有10个寄存器主要与中断程序的书写控制有关 1.中断允许控制寄存器IE 2.定时器控制寄存器TCON 3.串口控制寄存器SCON 4.中断优先控制寄存器IP 5.定时器工作方式控制寄存器TMOD 6.定时器初值赋予寄存器（TH0/TH1,TL0/TL1） 五.部分寄存器详解
1.中断允许控制寄存器（IE） EX0：外部中断0允许位； ET0：定时/计数器T0中断允许位； EX1：外部中断1允许位； ET1：定时/计数器T1中断允许位； ES ：串行口中断允许位； EA ：CPU中断允许（总允许）位。 2.定时器/计数器控制寄存器控制寄存器（TCON） IT0：外部中断0触发方式控制位 当IT0=0时，为电平触发方式（低电平有效） 当IT0=1时，为边沿触发方式（下降沿有效） IE0：外部中断0中断请求标志位 IT1：外部中断1触发方式控制位 IE1：外部中断1中断请求标志位
TF0：定时/计数器T0溢出中断请求标志位 TF1：定时/计数器T1溢出中断请求标志位 3.串行口控制寄存器（SCON） RI：串行口接收中断标志位。当允许串行口接收数据时，每接收完一个串行帧，由硬件置位RI。注意，RI必须由软件清除。 TI：串行口发送中断标志位。当CPU将一个发送数据写入串行口发送缓冲器时，就启动了发送过程。每发送完一个串行帧，由硬件置位TI。CPU响应中断时，不能自动清除TI，TI必须由软件清除。 4.中断优先级控制寄存器（IP） PX0：外部中断0优先级设定位 PT0：定时/计数器T0优先级设定位 PX1：外部中断0优先级设定位 PT1：定时/计数器T1优先级设定位
