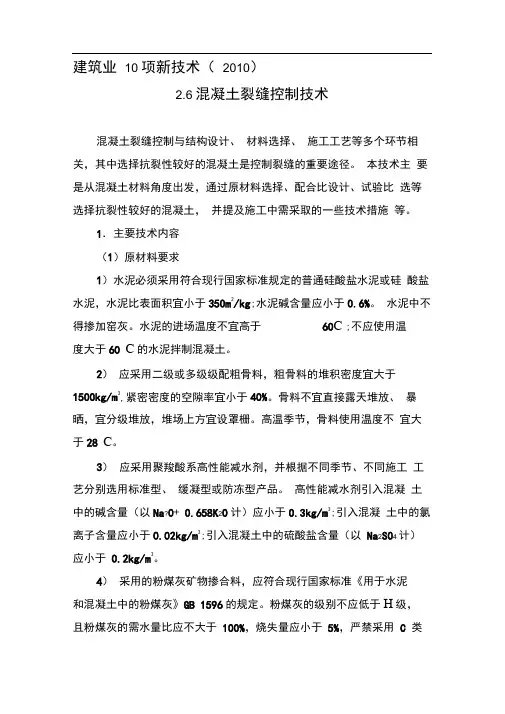

建筑业10项新技术（2010）
2.6 混凝土裂缝控制技术
混凝土裂缝控制与结构设计、材料选择、施工工艺等多个环节相关，其中选择抗裂性较好的混凝土是控制裂缝的重要途径。本技术主要是从混凝土材料角度出发，通过原材料选择、配合比设计、试验比选等选择抗裂性较好的混凝土，并提及施工中需采取的一些技术措施等。
1．主要技术内容
（1）原材料要求
1）水泥必须采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥，水泥比表面积宜小于350m2/kg；水泥碱含量应小于0.6%。水泥中不得掺加窑灰。水泥的进场温度不宜高于60℃；不应使用温度大于60℃的水泥拌制混凝土。
2）应采用二级或多级级配粗骨料，粗骨料的堆积密度宜大于1500kg/m3，紧密密度的空隙率宜小于40%。骨料不宜直接露天堆放、暴晒，宜分级堆放，堆场上方宜设罩栅。高温季节，骨料使用温度不宜大于28℃。
3）应采用聚羧酸系高性能减水剂，并根据不同季节、不同施工工艺分别选用标准型、缓凝型或防冻型产品。高性能减水剂引入混凝土中的碱含量（以Na2O＋0.658K2O计）应小于0.3kg/m3；引入混凝土中的氯离子含量应小于0.02kg/m3；引入混凝土中的硫酸盐含量（以Na2SO4计）应小于0.2kg/m3。
4）采用的粉煤灰矿物掺合料，应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB 1596的规定。粉煤灰的级别不应低于Ⅱ级，
且粉煤灰的需水量比应不大于100%，烧失量应小于5%，严禁采用C 类粉煤灰和Ⅱ级以下级别的粉煤灰。
5）采用的矿渣粉矿物掺合料，应符合《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046的规定。矿渣粉的比表面积应小于450m2/kg，流动度比应大于95%，28d活性指数不宜小于95%。
（2）配合比要求
1）混凝土配合比应根据原材料品质、混凝土强度等级、混凝土耐久性以及施工工艺对工作性的要求，通过计算、试配、调整等步骤选定。
2）混凝土最小胶凝材料用量不应低于300kg/m3，其中最低水泥用量不应低于220kg/m3。配制防水混凝土时最低水泥用量不宜低于260kg/m3。混凝土最大水胶比不应大于0.45。
3）单独采用粉煤灰作为掺合料时，硅酸盐水泥混凝土中粉煤灰掺量不应超过胶凝材料总量的35%，普通硅酸盐水泥混凝土中粉煤灰掺量不应超过胶凝材料总量的30%。预应力混凝土中粉煤灰掺量不得超过胶凝材料总量的25%。
4）采用矿渣粉作为掺合料时，应采用矿渣粉和粉煤灰复合技术。混凝土中掺合料总量不应超过胶凝材料总量的50%，矿渣粉掺量不得大于掺合料总量的50%。
5）配制的混凝土除满足抗压强度、抗渗等级等常规设计指标外，还应考虑满足抗裂性指标要求。有条件时，使用温度-应力试验机进行抗裂混凝土配合比的优选。
（3）施工要求
1）大体积混凝土施工前，宜对施工阶段混凝土浇筑体的温度、温度应力及收缩应力进行试算，确定施工阶段混凝土浇筑体的温升峰
值，里表温差及降温速率的控制指标，制定相应的温控的技术措施。
一般情况下，温控指标宜不大于下列数值：
混凝土浇筑体在入模温度基础上的温升值为40℃；混凝土浇筑体的里表温差（不含混凝土收缩的当量温度）为25℃；混凝土浇筑体的降温速率为2.0℃/d；混凝土浇筑体表面与大气温差为20℃。
2）超长大体积混凝土施工，应按设计要求留置变形缝，当设计无规定时，宜采用下列方法：
后浇带施工：后浇带的设置和施工应符合现行国家有关规范的规定；跳仓法施工：底板分段长度不宜大于40m，侧墙和顶板分段长度不宜大于16m。跳仓间隔施工的时间不宜小于7d，跳仓接缝处按施工缝的要求设置和处理。
3）在高温季节浇筑混凝土时，混凝土入模温度应小于30℃，应避免模板和新浇筑的混凝土直接受阳光照射。混凝土入模前模板和钢筋的温度以及附近的局部气温均不应超过40℃。混凝土成型后应及时覆盖，并应尽可能避开炎热的白天浇筑混凝土。
4）在相对湿度较小、风速较大的环境下浇筑混凝土时，应采取适当挡风措施，防止混凝土失水过快，此时应避免浇筑有较大暴露面积的构件。雨期施工时，必须有防雨措施。
5）混凝土养护期间应注意采取保温措施，防止混凝土表面温度受环境因素影响（如暴晒、气温骤降等）而发生剧烈变化。养护期间混凝土浇筑体的里表温差不宜超过25℃、混凝土浇筑体表面与大气温差不宜超过20℃。大体积混凝土施工前应制定严格的养护方案，控制混凝土内外温差满足设计要求。
6）混凝土的拆模时间除需考虑拆模时的混凝土强度外，还应考虑到拆模时的混凝土温度不能过高，以免混凝土接触空气时降温过快
混凝土裂缝控制施工技术总结 1、工程概况 沈阳南站市政交通工程（一期工程）主体结构为东、西广场地下空间部分，涵盖旅客出站通道、地铁、公交枢纽、出租车蓄车场、社会停车及商业配套等功能。共涵盖6条匝道桥，地下空间主要包括一个地下两层建筑（局部为地下一层），公交车站候车大厅为出地下室顶板一层框架结构。本工程主体结构采用钢筋混凝土框架结构。基础采用筏板基础，混凝土强度等级C35,混凝土采用裂缝控制技术。 2、施工安排 2.1施工机械设备 主要施工机械统计表表 序号机械设备名称用途数量备注 1 塔吊配合混凝土浇筑10台 2 混凝土输送泵车混凝土浇筑辆 3 混凝土搅拌运输车混凝土运输辆 4 插入式振动棒混凝土振捣台 5 潜水泵排水台 2.2劳动力安排 主要劳动力统计表 序号工种工作内容人数
1 塔吊司机驾驶塔吊12 2 电工保证现场临时用电通畅及保护预 2 3 振动泵操作手混凝土振捣8 4 瓦工混凝土面抹光8 5 混凝土搅拌运输车司机混凝土运输12 6 木工看模、加固 4 7 钢筋工整理钢筋 4 8 小工杂活及道路清理 6 9 试验员混凝土试块制作 1 10 施工员指挥协调 2 2.3测温仪器 序号仪器名称用途数量备注 1 50Ω铜热电阻测温13 2 测温记录仪XQCJ-300 测温2台 3、施工方法 工程在比较干燥、寒冷的沈阳施工，为防止混凝土裂缝的产生及提高混凝土的成型质量，项目部技术人员重点对混凝土原材料的选择、混凝土配合比设计、混凝土温度的计算、养护材料的选用、温度应力的计算、各种资源的合理配备及施工方法的正确运用等进行了充分研究，最终确定了针对性较强的具体施工方法。 3.1混凝土用原材料 3.1.1采用P.O42.5级普通硅酸盐水泥； 3.1.2掺入适量的Ⅰ级粉煤灰减少水泥用量，降低混凝土
建筑业10项新技术(2010年版) 1地基基础和地下空间工程技术 1.1灌注桩后注浆技术 1.2长螺旋钻孔压灌桩技术 1.3水泥粉煤灰碎石桩（CFG桩）复合地基技术 1.4真空预压法加固软土地基技术 1.5土工合成材料应用技术 1.6复合土钉墙支护技术 1.7型钢水泥土复合搅拌桩支护结构技术 1.8工具式组合内支撑技术 1.9逆作法施工技术 1.10爆破挤淤法技术 1.11高边坡防护技术 1.12非开挖埋管技术 1.13大断面矩形地下通道掘进施工技术 1.14复杂盾构法施工技术 1.15智能化气压沉箱施工技术 1.16双聚能预裂与光面爆破综合技术 2混凝土技术 2.1高耐久性混凝土 2.2高强高性能混凝土 2.3自密实混凝土技术 2.4轻骨料混凝土 2.5纤维混凝土 2.6混凝土裂缝控制技术 2.7超高泵送混凝土技术 2.8预制混凝土装配整体式接受施工技术 3钢筋及预应力技术 3.1高强钢筋应用技术 3.2钢筋焊接网应用技术 3.3大直径钢筋直螺纹连接技术 3.4无粘结预应力技术 3.5有粘结预应力技术 3.6索结构预应力施工技术 3.7建筑用成型钢筋制品加工与配送技术 3.8钢筋机械锚固技术 4模板及脚手架技术 4.1清水混凝土模板技术 4.2钢（铝）框胶合板模板技术 4.3塑料模板技术 4.4组拼式大模板技术 4.5早拆模板施工技术 4.6液压爬升模板技术
4.7大吨位长行程油缸整体顶升模板技术 4.8贮仓筒壁滑模托带仓顶空间钢结构整安装施工技术 4.9插接式钢管脚手架及支撑架技术 4.10盘销式钢管脚手架及支撑架技术 4.11附着升降脚手架技术 4.12电动桥式脚手架技术 4.13预制箱梁模板技术 4.14挂篮悬臂施工技术 4.15隧道模板台车技术 4.16移动模架造桥技术 5钢结构技术 5.1深化设计技术 5.2厚钢板焊接技术 5.3大型钢结构滑移安装施工技术 5.4钢结构与大型设备计算机控制整体顶升与提升安装施工技术5.5钢与混凝土组合结构技术 5.6住宅钢结构技术 5.7高强度钢材应用技术 5.8大型复杂膜结构施工技术 5.11模块式钢结构框架组装、吊装技术 6机电安装工程技术 6.1管线综合布置技术 6.2金属矩形风管薄钢板法兰连接技术 6.3变风量空调系统技术 6.4非金属复合板风管施工技术 6.5大管道闭式循环冲洗技术 6.6薄壁不锈钢管道新型连接技术 6.7管道工厂化预制技术 6.8超高层高压垂吊式电缆敷设技术 6.9预分支电缆施工技术 6.10电缆穿刺线夹施工技术 6.11大型储罐施工技术 7绿色施工技术 7.1基坑施工封闭降水技术 7.2基坑施工降水回收利用技术 7.3预拌砂浆技术 7.4外墙自保温体系施工技术 7.5粘贴式外墙外保温隔热系统施工技术 7.6现浇混凝土外墙外保温施工技术 7.7硬泡聚氨酯外墙喷涂保温施工技术 7.8工业废渣及（空心）砌块应用技术 7.9铝合金窗断桥技术 7.10太阳能与建筑一体化应用技术 7.11供热计量技术
钢筋砼浇楼板裂缝的种类及解决办法 混凝土是当前使用非常广泛的结构材料，如何提高钢筋砼工程的施工质量是一项重要的课题,现浇钢筋混凝土楼板裂缝是长期困扰建筑施工的一个难题,在工程质量控制中如何有效控制现浇楼板裂缝显得尤其重要,楼板裂缝在有水源等特殊情况下会发生渗漏缺陷,本文结合工程实践经验,总结现浇楼板裂缝的种类及其特征,全面细致提出解决办法。 【关键词】楼板;裂缝;防治办法 随着我国城市建设步伐加快及住房制度的改革，目前的民用建筑基本都是采用钢筋砼材料，这使居住建筑的整体性有了很大提高，结构安全性能也有较大程度的提高，但现浇混凝土楼板出现变形裂缝的现象也变得较为 普遍。工程设计方面也很重视这类问题,但仍然不能根除。虽说这些裂缝不影响房屋的结构安全，但影响美观，而且对居住建筑的抗渗性能和耐久性能也有影响，因而现浇板裂缝成为现阶段工程界最重视的质量通病之一， 并且已成为商品房质量纠纷、投诉的热点问题。本文结合多年来施工实践经验，阐述裂缝的种类及其特征，并从设计、施工、材料方面分析楼面裂缝的原因。提出了具体防治对策。
1、现浇钢筋砼楼板裂缝的种类及产生原因: 1.1 现浇钢筋混凝土楼板裂缝的种类: 主要分为结构裂缝、温度裂缝、收缩裂缝三种。 1.2 楼板裂缝产生的原因: 1.2.1 设计原因:由于设计楼板板厚过小，配筋间距过大，楼板角部未设放射筋等造成的楼板板面裂缝，特别是角部应力集中处45°斜裂缝，板端负弯矩较大处的板面裂缝等。 设计中对多跨连续板边跨的板边往往简化处理为简支,由此而产生的误差在构造上予以配置构造钢筋补强,但所配置的构造钢筋又往往存在直径过细,间距过大。 对楼板来说,约束最大的位置在四个转角处,因为转角处梁或墙的刚度最大,它对楼板形成的约束也最大,同时沿外墙转角处因受外界气温影响,也是楼板收缩变形最大的部位;一般来说,板内配筋都按平行于板的两条相邻边设 置,使得转角处夹角平分线方向的抗拉能力最薄弱,沿外墙转角处的楼板容易出现45°斜向放射状裂缝。 楼板内设计的水电管线有不少采用PVC塑料管,PVC塑料管与混凝土的线膨胀系数不一致,在未采取任何措施的情况下,很容易沿水电管线方向出现裂缝。 1.2.2 原材料原因:原材料选用不当将导致混凝土工程产生质量缺陷或裂缝，影响整个工程结构质量。混凝土因材料选用不当产生质量缺陷或裂缝，一般因为混凝土材料(包括水泥石和粗细骨料)变形受
裂缝是混凝土建筑物主要的老化病害之一，主要由干缩、砼自身质量、水泥水化热、温度、钢筋锈蚀、地基变形、荷载、碱骨料反应、地基冻胀等原因引起。 小浪底水利枢纽南岸引水口工程洞室衬砌工程混凝土的设计指标为C20P8F100。施工条件：泵送，洞外拌和，洞内浇筑，洞内恒温17～180C。为控制裂缝的产生，施工中采取了以下措施。 1．控制干缩裂缝 混凝土的干缩裂缝主要是由于毛细管压力造成的。毛细管孔隙在干燥过程中逐步失水，产生很大的毛细管张力，混凝土体积产生收缩，由于混凝土周围存在约束，内部又有拉应力，当拉应力超过混凝土材料抗拉强度时，便产生了干缩裂缝。 干缩裂缝的控制方法有： 1.1降低混凝土单位用水量：用水量的增加势必使剩余水增加，因此，从确保混凝土耐久性出发，应降低混凝土单位用水量。 1.2水泥的影响：不同水泥，混凝土收缩也不同，按收缩值大小排序：矿渣水泥>普通水泥>粉煤灰水泥。 1.3降低混凝土周围约束：若混凝土周围约束过大，内部拉应力无法释放，拉应力增大而使混凝土干裂，因此，应减少混凝土的分仓长度，以使混凝土内部拉应力能够充分释放。 1.4添加膨胀剂：适量添加膨胀剂后可以使混凝土体积膨胀，在混凝土内部产生压应力，部分抵消了混凝土因毛细孔隙干燥而产生的拉应力，从而起到控制干缩裂缝的作用。 本工程在控制混凝土干缩裂缝方面采用了上述1～3项方法。其中单位用水量为182kg，采用普通425＃水泥，浇筑中掺用粉煤灰，分段浇筑长度在10m左右。 2．控制混凝土因自身质量欠缺而形成的裂缝 高强混凝土水泥的强度等级和水泥用量相对较高，开裂现象比较普遍，因此，高强混凝土不一定是高性能混凝土，而高性能混凝土因具有较高的体积稳定性，收缩变形较小而使抗裂性能大大提高，同时高强混凝土必须采用高效减水剂和超细活性掺和料作为混凝土的第五和 第六部分，来提高混凝土的密实性和抗渗能力。因本工程采用泵送施工工艺，要求的坍落度和水泥用量均较大，必须用掺加外加剂的方法来达到既减水又不使混凝土坍落度损失过大的目的，以及添加超细活性掺和料来达到降低水化热、改善与提高混凝土性能和节约水泥的目的。 综合上述两点，我们采用下表所示的混凝土配合比（单位：kg/m3）。 按上表配比,砂率38%、水灰比0.50、坍落度160～180mm、木钙掺量0.25%、粉煤灰掺量15%。 因混凝土中掺加粉煤灰技术在我省水利行业尚处于探索阶段，固替代量并不很大，只有15%，但根据有关资料，混凝土中单方水泥用量每增减10kg，水化热相应升降1～1.20C，即因本工程中掺用粉煤灰而使混凝土内部温度下降了约5.5～6.50C，从一定程度上控制了裂缝的产生。 3．控制水化热开裂 水泥水化后放出大量的热量，使混凝土内外形成较大的温差，从而在温度应力的作用下形成裂缝。特别是在夏季施工，中午气温一般在摄氏370C，露天存放的石子表面温度可达摄氏500C，砼出机口温度在摄氏300C左右，混凝土水化后内部温度更高。为控制混凝土水化开裂，施工中采用了以下措施。 3.1骨料降温 骨料的温度控制主要通过搭盖凉棚和洒水降温来进行。搭盖凉棚可避免太阳光直射，减
建筑业10xx技术（2017版）1地基基础和地下空间工程技术 2钢筋与混凝土技术 3模板脚手架技术 4装配式混凝土结构技术 5钢结构技术 6机电安装工程技术 7绿色施工技术 8防水技术与围护结构节能 9抗震、加固与监测技术 10信息化技术 1地基基础和地下空间工程技术................. 1.1灌注桩后注浆技术..................... 1.2长螺旋钻孔压灌桩技术................. 1.3水泥土复合桩技术..................... 1.4混凝土桩复合地基技术................. 1.5真空预压法组合加固软基技术........... 1.6装配式支护结构施工技术............... 1.7型钢水泥土复合搅拌桩支护结构技术..... 1.8地下连续墙施工技术................... 1.9逆作法施工技术.......................
1.10超浅埋暗挖施工技术.................. 1.11复杂盾构法施工技术.................. 1.12非开挖埋管施工技术.................. 1.13综合管廊施工技术.................... 2钢筋与混凝土技术........................... 2.1高耐久性混凝土技术...................错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。2.3自密实混凝土技术.....................错误!未定义书签。
摘要 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题。本文从设计、材料、配合比、施工现场养护等方面对混凝土工程中常见的一些裂缝的成因进行了分析探讨。针对混凝土裂缝产生的原因，在混凝土结构设计、混凝土材料选择、配合比优化、以及施工现场的养护等方面提出了控制裂缝发展的措施。依据相关文献，并总结了混凝土裂缝的处理方法：表面处理法、填充法、灌浆法、结构补强法、混凝土置换法、电化学防护法、仿生自愈合法等。 关键词：混凝土，裂缝，成因，控制
目录 第1章概述 (7) 1.1 课题的提出 (7) 1.2 本论文的研究内容 (7) 1.3本论文的研究方法 (8) 第2章裂缝的成因 (8) 2.1 设计原因 (9) 2.2 材料原因 (9) 2.3 混凝土配合比设计原因 (10) 2.4 施工及现场养护原因 (10) 2.5使用原因(外界因素) (11) 第3章裂缝的控制措施 (11) 3.1 设计方面 (11) 3.1.1 设计中的‘抗’与‘放’ (11) 3.1.2尽量避免结构断面突变带来应力集中 (11) 3.1.3采用补偿收缩混凝土技术 (12) 3.1.4 设计上要注意容易开裂部位 (12) 3.1.5 重视构造钢筋 (13) 3.2 材料选择 (13) 3.3 混凝土配合比设计 (13) 3.4 施工方面 (14) 3.4.1 模板的安装及拆除 (14) 3.4.2 混凝土的制备 (15) 3.4.3 混凝土的运输 (15) 3.4.4 混凝土的浇筑 (16)
3.4.5 混凝土的养护 (17) 3.5 管理方面 (18) 3.6 环境方面 (18) 第4章混凝土裂缝的处理方法 (19) 4.1 混凝土裂缝的处理方法 (19) 4.1.1.表面处理法 (19) 4.1.2填充法 (19) 4.1.3灌浆法 (19) 4.1.4.结构补强法 (19) 4.1.5混凝土置换法 (20) 4.1.6电化学防护法 (16) 4.1.7仿生自愈合法 (20) 第5章结论 (20) 5.1 混凝土裂缝产生原因 (20) 5.2 混凝土裂缝的控制措施 (21) 5.3 混凝土裂缝的处理方法 (21) 参考文献 (23)
现浇钢筋混凝土楼板裂缝成因 及防治 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
现浇钢筋混凝土楼板裂缝成因及防治 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 现浇楼板裂缝是长期困扰建筑施工企业的一个难题, 也是居民住宅质量投诉常见问题。虽然理论认为, 现浇楼板裂缝是不可避免的现象, 这些裂缝一般被认为对使用无多大危害, 但在实际施工中仍有必要采取有效措施对其进行控制, 特别是避免有害裂缝的产生。本文分析现浇楼屋面板裂缝的形成原因, 并依据施工实践提出防治措施。 一、裂缝产生的原因 1.混凝土水灰比、塌落度过大, 或使用过量粉砂 混凝土强度值对水灰比的变化十_大的粉砂配制的混凝土收缩大, 抗拉强度低, 容易因塑性收缩而产生裂缝。泵送砼为了满足泵送条件：坍落度大, 流动性好, 易产生局部粗骨料少、砂浆多的现象, 此时, 砼脱水干缩时, 就会产生表面裂缝。 2.混凝土施工中过分振捣, 模板、垫层过于干燥 混凝土浇筑振捣后, 粗骨料沉落挤出水分、空气, 表面呈现泌水而形成竖向体积缩小沉落, 造成表面砂浆层, 它比下层混凝土有较大的干缩性能, 待水分蒸发后, 易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够, 过于干
混凝土裂缝控制技术 总结
混凝土裂缝控制施工技术总结 1、工程概况 沈阳南站市政交通工程（一期工程）主体结构为东、西广场地下空间部分，涵盖旅客出站通道、地铁、公交枢纽、出租车蓄车场、社会停车及商业配套等功能。共涵盖6条匝道桥，地下空间主要包括一个地下两层建筑（局部为地下一层），公交车站候车大厅为出地下室顶板一层框架结构。本工程主体结构采用钢筋混凝土框架结构。基础采用筏板基础，混凝土强度等级C35,混凝土采用裂缝控制技术。 2、施工安排 2.1施工机械设备 主要施工机械统计表表 2.2劳动力安排 主要劳动力统计表
2.3测温仪器 3、施工方法 工程在比较干燥、寒冷的沈阳施工，为防止混凝土裂缝的产生及提高混凝土的成型质量，项目部技术人员重点对混凝土原材料的选择、混凝土配合比设计、混凝土温度的计算、养护材料的选用、温度应力的计算、各种资源的合理配备及施工方法的正确运用等进行了充分研究，最终确定了针对性较强的具体施工方法。 3.1混凝土用原材料 3.1.1采用P.O42.5级普通硅酸盐水泥； 3.1.2掺入适量的Ⅰ级粉煤灰减少水泥用量，降低混凝土水化热； 3.1.3掺入聚丙烯腈纤维改善混凝土性能；
3.1.4混凝土坍落度控制在180±30mm； 3.1.5采用泵送剂改善混凝土拌合物泵送性能； 3.1.6采用抗裂防水剂增加混凝土抗压防渗能力； 3.2混凝土裂缝预控 在混凝土浇筑前通过对混凝土里表温差、保温材料及温度应力的计算，采用了以下方法进行裂缝控制： 3.2.1根据混凝土内部温度的计算，在混凝土浇筑后第三天混凝土中心温升至45℃左右,比当时室外温度（-5℃）高出50℃，为防止大体积混凝土因温差过大产生裂缝，先在混凝土的外露面盖一层塑料薄膜，再将两层麻袋盖在薄膜上，薄膜间与麻袋间互相搭接，确保混凝土无外露部位，以保温保湿； 3.2.2根据温度应力的计算，与该混凝土的抗拉强度相比较后，发现不会因温差导致混凝土收缩裂缝的产生。
混凝土裂缝的成因与控制 摘要 针对混凝土工程中普遍存在的裂缝问题，对混凝土裂缝形成的原因、危害、防治措施进行了分析和探讨。 本文从设计、材料、配合比、施工现场养护等方面对混凝土工程中常见的一些裂缝的成因进行了分析探讨。针对混凝土裂缝产生的原因，在混凝土结构设计、混凝土材料选择、配合比优化、以及施工现场的养护等方面提出了控制裂缝发展的措施。 依据相关文献，并总结了混凝土裂缝的处理方法：表面处理法、灌浆法、填充法、混凝土置换法、结构补强法、电化学防护法等。 关键词：混凝土；裂缝；成因；控制；防治措施
Causes and Control of Concrete Cracks Abstract In view of the common crack problems in concrete engine ering, the causes, hazards and prevention measures of co ncrete cracks are analyzed and discussed. In this paper, the causes of some common cracks in concrete engi neering are analyzed and discussed from the aspects of design, ma terial, mix proportion, construction site maintenance and so on. I n view of the causes of concrete cracks, measures to control the development of cracks are put forward in the aspects of concret e structure design, selection o f concrete materials, optimization o f mix proportion, and maintenance of construction site. According to the related literature, and summarized the treatment methods of concrete cracks : surface treatment method, grouting me thod, filling method, concrete replacement method, structure reinfor cement method, electrochemical protection method and so on. Key words:concrete; crack; genesis; control; prevention and contro l measures
混凝土裂缝成因分析及控制方法 摘要：混凝土结构裂缝是当今工程领域非常难以解决的一个问题，如果施工中混凝土常常出现裂缝就会影响到结构的整体性和耐久性。结合实际经验，从建筑构件、温度变化、体积收缩和施工操作等方面分析了施工期混凝土裂缝产生原因和影响因素，提出了施工期混凝土裂缝的控制技术，对在施工期如何进行混凝土裂缝控制的研究和实践有一定的指导意义。 关键词：混凝土施工；温度裂缝；裂缝控制；防治措施 1 混凝土施工中常见裂缝 1．1干缩裂缝 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0．05～0．2mm之问，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 1.2塑性收缩裂缝 塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩
裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2～3IT1，宽l～5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。 1.3沉陷裂缝 沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑问距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂缝，其走向与沉陷情况有关，一般沿与地面垂直或呈30~45°角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。 1.4温度裂缝 在大体积混凝土结构中，温度应力变化及温度控制具有重要意义。这主要是由于两方面的原因：首先，在施工中混凝土常常出现温度裂缝，影响到结构的整体强度和耐久性；其次，在使用过程中，温度变化对结构的应力状态具有显著的不容忽视的影响。混凝土施工中产生裂缝有多种原因，主要是温度和湿度的变化、混凝土的脆性和不均匀性，以及结构不合理、原材料不合格（如碱骨料反应）、模板变形、基础不均匀沉降等。混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在后期降温过程中，由于表面温度散失较快，受到内部混凝土或基础的约束，使混凝土表面产生拉应力。当拉应力超过混凝土的抗拉强度时，即会出现温缩开裂。即使混凝土的内部湿度变化很小或变化较慢，但表面湿度变化较大
现浇钢筋混凝土楼板裂缝的成因及防治 发表时间：2008-12-17T15:42:48.543Z 来源：《中小企业管理与科技》供稿作者：刘磊王礼辉[导读] 摘要：最近，“住宅楼浇楼板裂缝问题”成为居民住宅质量投拆热点。在处理投诉中，我们发现大部分裂缝表现为：表面龟裂，纵向、横向裂缝以及斜向裂缝。虽然，这些裂缝一般被认为对使用无多大危害，但在实际施工中仍有必要对其进行有效控制。特别是避免有害裂缝的产生。本文主要从施工操作方面来剖析裂缝的成因，探讨施工中具体的防治措施。 摘要：最近，“住宅楼浇楼板裂缝问题”成为居民住宅质量投拆热点。在处理投诉中，我们发现大部分裂缝表现为：表面龟裂，纵向、横向裂缝以及斜向裂缝。虽然，这些裂缝一般被认为对使用无多大危害，但在实际施工中仍有必要对其进行有效控制。特别是避免有害裂缝的产生。本文主要从施工操作方面来剖析裂缝的成因，探讨施工中具体的防治措施。 关键词：楼板裂缝结构加固 一、裂缝产生的原因 混凝土水灰比、塌落度过大，或使用过量粉砂 混凝土强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外掺混合材料、外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝。泵送砼为了满足泵送条件：坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝。 混凝土施工中过分振捣，模板、垫层过于干燥 混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。混凝土浇捣后过分抹干压光和养护不当 过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。而养护不当也是造成现浇混凝土板裂缝的主要原因。过早养护会影响混凝土的胶结能力。过迟养护，由于受风吹日晒，混凝土板表面游离水分蒸发过快，水泥缺乏必要的水化水，而产生急剧的体积收缩，此时混凝土早期强度低，不能抵抗这种应力而产生开裂。特别是夏、冬两季，因昼夜温度大，养护不当最易产生温差裂缝。 楼板的弹性变形及支座处的负弯矩 施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。施工中不注意钢筋的保护，把板面负筋踩弯等，将会造成支座的负弯矩，导致板面出现裂缝。此外，大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。 后浇带施工不慎而造成的板面裂缝 为了解决钢筋混凝土收缩变形和温度应力，规范要求采用施工后浇带法，有些施工后浇带不完全按设计要求施工，例如施工未留企口缝；板的后浇带不支模板，造成斜坡搓；疏松混凝土未彻底凿除等都可能造成板面的裂缝。 二、裂缝的预防措施 １、严格控制混凝土施工配合比。根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。严格控制水灰和水泥用量。选择级配良好的石子，减小空隙率和砂率以减少收缩量，提高混凝土抗裂强度。 值得注意的是近十几年来，我国一些城市为实现文明施工，提高设备利用率，节约能源，都采用商品混凝土。因此加强对商品混凝土进行塌落度的检查是保证施工质量的重要因素。 ２、在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。３、混凝土楼板浇筑完毕后，表面刮抹应限制到最小程度，防止在混凝土表面撒干水泥刮抹。并加强混凝土早期养护。楼板浇筑后，对板面应及时用材料覆盖、保温，认真养护，防止强风和烈日曝晒。 ４、严格施工操作程序，不盲目赶工。杜绝过早上砖、上荷载和过早拆模。在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。 ５、施工后浇带的施工应认真领会设计意图，制定施工方案，杜绝在后浇处出现混凝土不密实、不按图纸要求留企口缝，以及施工中钢筋被踩弯等现象。同时更要杜绝在未浇注混凝土前就将部分模板、支柱拆除而导致梁板形成悬臂，造成变形。 三、裂缝的处理方法 １、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧浆液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。２、其它一般裂缝处理，其施工顺序为：清洗板缝后用1:2或1:1水泥砂浆抹缝，压平养护。 ３、当裂缝较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1:2水泥砂浆抹平，也可以采用环氧胶泥嵌补。４、当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。５、通长、贯通的危险结构裂缝，裂缝宽度大于0.3mm的，采用结构胶粘扁钢加固补强。板缝用灌缝胶高压灌胶。
建筑业10项新技术（2017版） 1 地基基础和地下空间工程技术 2 钢筋与混凝土技术 3 模板脚手架技术 4 装配式混凝土结构技术 5 钢结构技术 6 机电安装工程技术 7 绿色施工技术 8 防水技术与围护结构节能 9 抗震、加固与监测技术 10 信息化技术 1 地基基础和地下空间工程技术................ 错误！未定义书签。 1.1 灌注桩后注浆技术.................... 错误！未定义书签。 1.2 长螺旋钻孔压灌桩技术................ 错误！未定义书签。 1.3 水泥土复合桩技术.................... 错误！未定义书签。 1.4 混凝土桩复合地基技术................ 错误！未定义书签。 1.5 真空预压法组合加固软基技术.......... 错误！未定义书签。 1.6 装配式支护结构施工技术.............. 错误！未定义书签。 1.7 型钢水泥土复合搅拌桩支护结构技术.... 错误！未定义书签。 1.8 地下连续墙施工技术.................. 错误！未定义书签。 1.9 逆作法施工技术...................... 错误！未定义书签。 1.10 超浅埋暗挖施工技术................. 错误！未定义书签。 1.11 复杂盾构法施工技术................. 错误！未定义书签。 1.12 非开挖埋管施工技术................. 错误！未定义书签。 1.13 综合管廊施工技术................... 错误！未定义书签。 2 钢筋与混凝土技术.......................... 错误！未定义书签。 2.1 高耐久性混凝土技术.................. 错误！未定义书签。 2.2 高强高性能混凝土技术................ 错误！未定义书签。 2.3 自密实混凝土技术.................... 错误！未定义书签。
混凝土裂缝成因分析及控制方法 混凝土结构裂缝是当今工程领域非常难以解决的一个问题，如果施工中混凝土常常出现裂缝就会影响到结构的整体性和耐久性。结合实际经验，从建筑构件、温度变化、体积收缩和施工操作等方面分析了施工期混凝土裂缝产生原因和影响因素，提出了施工期混凝土裂缝的控制技术，对在施工期如何进行混凝土裂缝控制的研究和实践有一定的指导意义。 1混凝土施工中常见裂缝 1.1干缩裂缝 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05～0.2mm之问，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用
量等有关。 1.2塑性收缩裂缝 塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2～3IT1，宽l～5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。 1.3沉陷裂缝 沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑问距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂缝，其走向与沉陷情况有关，一般沿与地面垂直或呈30~45°角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。 1.4温度裂缝
钢筋混凝土现浇楼板裂缝原因分析 与防治措施 住宅工程质量通病防治工作是提高住宅工程质量的有效途径，多年来我公司积极参加南京市组织的住宅工程质量无通病活动，其中对防治钢筋混凝土现浇楼板裂缝进行了QC小组攻关活动，取得了一些成果。通过总结和分析住宅工程建设中钢筋混凝土现浇楼板裂缝的现状和成因，系统地制订相应的防治措施，以期有效地控制这一住宅工程质量通病。 一．现浇楼板裂缝分析 1．混凝土材料特性方面 1.1混凝土材料特性 混凝土是一种非均匀的脆性材料，它由骨料、水泥、水及存留其中的气体组成。在温度、湿度变化及硬化产生的体积变形下，由于各组成材料变形不一致，在混凝土内部产生微细裂缝。随着荷载作用、温差和干缩变化，裂缝长度、宽度和数量均有相应增加。 1.2 水泥 混凝土的强度主要决定于水泥石的强度及其与骨料表面的粘结强度。混凝土的收缩也有很大部分来源于水泥石的收缩，因此，水泥对混凝土的收缩影响很大，主要包括水泥的品种、细度和用量三个方面。水泥种类不同，混凝土收缩也不同。水泥细度越细，混凝土收缩越大，特别是早期收缩与水泥的细度关系更大。水泥用量越多，混凝土的收缩越大。另外，更重要的是水泥安定性不良，将使水泥凝结硬化后产生体积膨胀，从而引起不均匀的体积变化使硬化水泥石开裂。所以水泥必须安定性检验合格方可投入使用。
1.3 骨料（包括细骨料砂子） 骨料在混凝土中收缩值较小，但骨料质量与混凝土的收缩影响较大。这种关系主要是由粗骨料的弹性模量决定的，粗骨料的弹性模量越低，其收缩越大。各种骨料产生的混凝土收缩排序为：砂岩＞板岩＞花岗岩＞石灰岩＞石类岩。粗骨料的级配对混凝土收缩影响较大，其根本原因是粗骨料的级配与水泥用量有关，当采用较小粒径的骨料或采用针片状含量较多的骨料或当颗粒级配较差时，粗骨料中的空隙较多，一方面混凝土强度有所降低，需要较多的细骨料和胶凝材料填充，另一方面水泥用量和水用量也较大，从而使混凝土收缩相应增大。另外，砂的细度和砂率过大，也就是粗骨料用量较少对混凝土裂缝影响是众所周知的，究其原因砂子过细，砂率过大，仍然是其表面积大需要较多的水泥等胶凝材料包裹，也由此带来水泥用量和用水量的增加，随之混凝土中孔隙和毛细孔增多，使混凝土的收缩增大，从而也增大了裂缝产生的机会。 1.4 水灰比、坍落度及其他 混凝土强度值对水灰比的变化十分敏感，在水泥强度等级相同情况下，水灰比愈小水泥石强度愈高，与骨料的粘结力也愈大，混凝土强度也愈高。但水灰比又不宜太小，否则将影响强度的发展。混凝土的收缩来源于水泥石的收缩，水灰比大，收缩大，所以较高的水灰比可能会有两种影响：养护前期，孔隙水处于饱和阶段，收缩量小，但是后期如果养护条件恶化，导致孔隙水丧失过快，相反会引起混凝土收缩量的增大。混凝土坍落度大，流动性好，易产生局部粗骨料少，砂浆多的现象，此时混凝土脱水干缩时，就会产生表面裂缝。另外，不同外加剂或掺和料对混凝土收缩也有不同的影响。目前对砂石骨料中的含泥量重视不够。因为砂、石含泥量超过了标准，不仅降低强度，也会使混凝土产生裂缝。据资料介绍，当砂石总含泥量超过4%时，每超一个百分点则强度就降低5%以上，对混凝土裂缝也就更为不利。
混凝土裂缝控制技术 混凝土裂缝控制与结构设计、材料选择和施工工艺等多个环节相关。结构设计主要涉及结构形式、配筋、构造措施及超长混凝土结构的裂缝控制技术等；材料方面主要涉及混凝土原材料控制和优选、配合比设计优化；施工方面主要涉及施工缝与后浇带、混凝土浇筑、水化热温升控制、综合养护技术等。 2..5.1技术内容 混凝土裂缝控制与结构设计、材料选择和施工工艺等多个环节相关。结构设计主要涉及结构形式、配筋、构造措施及超长混凝土结构的裂缝控制技术等；材料方面主要涉及混凝土原材料控制和 优选、配合比设计优化；施工方面主要涉及施工缝与后浇带、混凝土浇筑、水化热温升控制、综合 养护技术等。 （1）结构设计对超长结构混凝土的裂缝控制要求 超长混凝土结构如不在结构设计与工程施工阶段采取有效措施，将会引起不可控制的非结构性 裂缝，严重影响结构外观、使用功能和结构的耐久性。超长结构产生非结构性裂缝的主要原因是混 凝土收缩、环境温度变化在结构上引起的温差变形与下部竖向结构的水平约束刚度的影响。 为控制超长结构的裂缝，应在结构设计阶段采取有效的技术措施。主要应考虑以下几点： 1）对超长结构宜进行温度应力验算，温度应力验算时应考虑下部结构水平刚度对变形的约束作 用、结构合拢后的最大温升与温降及混凝土收缩带来的不利影响，并应考虑混凝土结构徐变对减少 结构裂缝的有利因素与混凝土开裂对结构截面刚度的折减影响。 2）为有效减少超长结构的裂缝，对大柱网公共建筑可考虑在楼盖结构与楼板中采用预应力技术，楼盖结构的框架梁应采用有粘接预应力技术，也可在楼板内配置构造无粘接预应力钢筋，建立预压 力，以减小由于温度降温引起的拉应力，对裂缝进行有效控制。除了施加预应力以外，还可适当加 强构造配筋、采用纤维混凝土等用于减小超长结构裂缝的技术措施。 3）设计时应对混凝土结构施工提出要求，如对大面积底板混凝土浇筑时采用分仓法施工、对超 长结构采用设置后浇带与加强带，以减少混凝土收缩对超长结构裂缝的影响。当大体积混凝土置于 岩石地基上时，宜在混凝土垫层上设置滑动层，以达到减少岩石地基对大体积混凝土的约束作用。 （2）原材料要求 1）水泥宜采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥；大体积混凝土宜采用低 热矿渣硅酸盐水泥或中、低热硅酸盐水泥，也可使用硅酸盐水泥同时复合大掺量的矿物掺合料。水 2 泥比表面积宜小于350m/kg，水泥碱含量应小于0.6%；用于生产混凝土的水泥温度不宜高于60℃， 不应使用温度高于60℃的水泥拌制混凝土。
建筑业10项新技术推广及落实计划 一、概述 新修订的《建筑业10项新技术》充分吸纳了近几年来工程实践积累产生的先进技术、促进节能降耗的适用新技术，基本反映出现阶段工程技术领域最新先进技术成果。通过新技术的学习，有助于企业了解和把握目前行业技术发展方向，更好地在项目上运用新技术推动行业发展。 二、主要内容 十项新技术是以下十项： 1地基基础和地下空间工程技术 2 混凝土技术 3 钢筋及预应力技术 4 模板及脚手架技术 5 钢结构技术 6 机电安装工程技术 7 绿色施工技术 8 防水技术 9 抗震加固与监测技术 10 信息化应用技术 三、现场应用及推广 通过学习新修订的《建筑业10项新技术》并结合本项目实际情况，对10项新技术的应用及推行做一下阐述： （一）、混凝土技术 1、自密实混凝土技术 自密实混凝土，混凝土拌合物不需要振捣仅依靠自重即能充满模板、包裹钢筋并能够保持不离析和均匀性,达到充分密实和获得最佳的性能的混凝土,属于高性能混凝土的一种。自密实混凝土技术主要包括自密实混凝土流动性、填充性、保塑性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。 本项目工程地下室顶板为400厚空心板，采用的是φ250的空心管间距@60作为空心骨架；考虑到顶板配筋密及空心管间距小，采用普通混凝土浇筑密实性不能得到有效保证，拟采用此自密实性混凝土进行浇筑，这样一来就可以很好地避免因振捣不
到位而造成蜂窝麻面等质量问题。 （二）、钢筋技术 大直径钢筋直螺纹连接技术 钢筋直螺纹连接技术是指在热轧带肋钢筋的端部制做出直螺纹，利用带内螺纹的连接套筒对接钢筋,达到传递钢筋拉力和压力的一种钢筋机械连接技术。目前主要采用滚轧直螺纹连接和镦粗直螺纹连接方式。技术的主要内容是钢筋端部的螺纹制作技术、钢筋连接套筒生产控制技术、钢筋接头现场安装技术。 本项目工程主体地下室及地下室车库梁、柱配筋多为大直径三级筋，根据设计及规范要求，≥Φ22的钢筋全部采用直螺纹套筒连接的形式进行连接，为更好指导现场施工，保证施工要求，并编制了具体的钢筋施工方案，现在现场已经应用。（三）、模板及脚手架技术 1）、清水混凝土模板技术 清水混凝土模板是按照清水混凝土技术要求进行设计加工,满足清水混凝土质量要求和表面装饰效果的模板。 本项目工程计划在地下室部分拟进行推广使用次项技术，一、可以有效减少后期的粉刷及修补；二、可以节约人力和物力；三、可以大大提高工程质量。具体施工要求及施工部署，我们将编著次项技术的专项施工方案。 2）、组拼式大模板技术 组拼式大模板是一种单块面积较大、模数化、通用化的大型模板，具有完整的使用功能，采用塔吊进行垂直水平运输、吊装和拆除，工业化、机械化程度高。组拼式大模板作为一种施工工艺，施工操作简单、方便、可靠，施工速度快，工程质量好，混凝土表面平整光洁，不需抹灰或简单抹灰即可进行内外墙面装修。 本项目各栋号单元与单元之间设计有竖向变形缝，采用组拼式大模板可以提高施工速度，解决支模难、拆模难的问题，并可以提高变形缝处的施工质量。目前项目正在使用次技术。 （四）、外墙保温技术 1）、外墙体自保温体系施工技术 墙体自保温体系是指以蒸压加气混凝土、陶粒增强加气砌块和硅藻土保温砌块（砖）等制成的蒸压粉煤灰砖、蒸压加气混凝土砌块和陶粒砌块等为墙体材料，辅以节点保温构造措施的自保温体系。即可满足夏热冬冷地区和夏热冬暖地区节能50％的设计标准。
