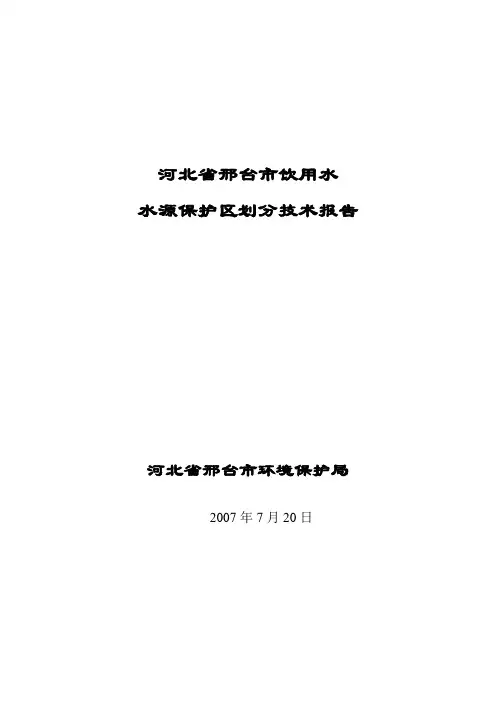

河北省邢台市饮用水水源保护区划分技术报告
河北省邢台市环境保护局
2007年7月20日
1 划分依据
相关法律法规。
●《饮用水水源保护区划分技术规范》（HJ/T338-2007）
●《饮用水保护区划分技术纲要》（1992年）
●《中华人民共和国环境保护法》（1989年）
●《中华人民共和国水污染防治法》（1996年）
●《饮用水水源保护区污染防治管理规定》（1989年）
●《中华人民共和国水法》（2002年）
●《地表水环境质量标准》（GB 3838-2002）
●《地下水质量标准》（GB/T14848-93）
●《生活饮用水卫生标准》（GB 5749-2006）
相关已经批准实施规划
1999年邢台市环保局为进一步加大水资源保护和水污染防治工作力度，组织环保、水利、国土、建设等有关部门对饮用水水源地保护区范围内的污染源进行了调查，提出了污染防治对策，并按照国家环境保护局发布的《饮用水源保护区划分纲要》的技术规范要求，邢台市环境保护局编制了《邢台市城区生活饮用水水源保护区划分技术报告》，划分了邢台市城区饮用水水源保护区一级、二级、准保护区的范围。当年，该报告通过了省市专家论证，经省政府批准,省环保局在1999年11月12日以冀环控函〔1999〕216号文件形式批复同意了我市《邢台市城区生活饮用水水源保护区划分技术报告》。
2 保护区背景分析
饮用水水源保护区所在区域或流域的自然状况 地理位置
邢台市地处河北省南部，西倚太行山,东部是广阔的华北平原,其地理坐标是北纬36°45′－37°48′,东经113°45′－115°50′，东以卫运河为界与山东省相望，西依太行山和山西省毗邻，南与邯郸市相连，北及东北分别与石家庄市、衡水市接壤。辖区东西最长处约185公里，南北最宽处90公里，全市总面积12486平方公里，邢台城区面积平方公里。市政府所在地北距省会石家庄106公里，距首都北京396公里。
自然环境概况 地质地貌
邢台市地处太行山脉和华北平原交汇处，邢台市辖区总地势为西高东低，自西向东山地、丘陵及平原地貌阶梯排列，总面积12486平方公里，三者比例为2:1:7,以平原为主。西部的山区和山前丘陵区，
邢台市位置图
邢台市
位于太行山东麓，海拨在100～1000米之间，最高山峰达1822米。丘陵地貌以剥蚀构造及剥蚀堆积类型为主，海拔高程为100-400米，地质构造为太行山复背斜东翼，裸露地表的地层主要由古生界奥陶石灰岩及新生界地层构成。中、东部为河北平原(华北大平原西北部)的一部分，中部以山前洪积、冲积扇平原为主，也称为滏西平原。东部则为子牙河和古黄河水系冲积、湖积平原为主，称为黑龙港平原，海拨高度在1000米以下。东部平原地势低平，洼地甚多，其中大陆泽、宁晋泊面积较大。邢台城区位于平原区西部。
气候特征
邢台市属北温带半干旱季风气候，四季分明。年平均气温为摄氏度,年平均降水量为毫米,一般集中在6-9月份,占全年降水量的80%左右。夏季由于副热带高压的影响,多暖而湿润的南风；冬季常在蒙古高压的控制之下多冷而干燥的北风，春秋两季主导风向为南风。多年平均蒸发量西部山区为1000毫米，东部平原为1100-1200毫米，市区为毫米。
邢台市区全年平均气温为摄氏度,较所辖县(市)高近摄氏度；市区年平均降水量为毫米；年均水面蒸发量毫米，高于全市平均值；市区全年主导风向为S风和NNE风，夏季多S风和NNE风，冬季多NNE风与N风。历年平均风速为米/秒，最大风速为18米/秒。冻结期为11月至下一年的2月份，冻土深度平均为厘米，最深为46厘米。
地下水
依据地下水赋存地层岩性及水体特性不同，泉域地下水可划分为如下三大类型：
1、第四系松散岩类孔隙水
孔隙水主要赋存于第四系砂砾石、卵砾石和中粗砂层孔隙中的地下水。广泛分布在山间河谷和东部隐伏溶水体中上第四系沉积区。
2、基岩裂隙潜水——承压水
基岩裂隙水赋存于第四系前形成的变质岩，岩浆岩和碎屑沉积岩裂隙中的地下水。主要分布在泉域西部山区。
3、碳酸盐岩岩溶水
岩溶水赋存于寒武、奥陶系灰岩裂隙和溶洞、溶隙、溶孔中，总厚度926-1247米，分布在泉域的中部和东部。
矿产资源
市辖区蕴藏着黑色金属、有色金属、辅助原料、煤炭、化工原料、建材原料及其其它非金属原料、地下热水、矿泉水等38种。其中有20种矿产经地质勘查已探明储量。由于受成矿条件的限制，某些矿种在局部小区集中分布。铁矿资源集中在沙河小区，区内有矿产地25处，蕴藏着全市95%以上的铁矿储量，目前浅部资源已基本开发完，而深部资源由于受开采条件的限制，近期难以利用；非金属矿产资源集中在邢台小区，位于北纬370到37013/左右的邢台县境内，主要矿种有兰晶石、重晶石、石膏、菱镁矿、白云岩及煤炭资源，其中兰晶石、重晶石、菱镁矿、白云岩等资源储量属河北之冠；以煤炭、建材、化工及有色金属为主的内邱、临城、隆尧小区，主要矿种有煤炭、石膏、硫铁矿、铜、钴、镍等，是我省主要炼焦煤产地之一，其中双碑石膏矿是河北省储量最大的石膏矿床。
旅游资源
邢台市旅游资源丰厚，古迹名胜众多，已有开放景区（点）28处，著名的旅游区有太行奇侠群、临城“北方奇观”崆山溶洞风景名胜区、内邱扁鹊庙、云梦山、天河山、柏乡汉牡丹等，近年来以前前南峪为代表的生态旅游蓬勃发展。
名胜古迹
邢台市悠久的历史留下了大量的古建筑、古遗址、古墓葬等，据考古部门测定有大量的历史文物尚未出土。被列为河北省重点文物保护单位的有清风楼、大成殿、开元寺等，在邢台城区多处发现殷商文化遗址。全市现有省及省级以上保护文物古迹44处，其中市城区有6处。
社会经济概况
邢台市是一个有三千年悠久文明历史的古老城市，历史上曾四次建国，两次定都。素有“鸳水滨，襄国古都，依山凭险，地腴戊丰”之誉。2006年末市区居住人口万人。
邢台自然风光绮丽多姿，世界奇峡——邢台峡谷群、北方奇观——崆山白云洞、“太行山最绿的地方”——前南峪、太行翡翠——小天池等美不胜收。这里有唐代天文学家僧一行故居，元代杰出的科学家郭守敬纪念馆，元“邢州五杰”就读的紫金山书院，唐朝贤相宋碑和乾隆御笔“梅花赋”书画，邢氏宗墓邢侯墓，老子修身广阳山，中医圣祖鹊山祠，殷商帝王“酒池肉林”，秦始皇“平台晾尸”，赵武灵王困死的“沙丘平台”遗址，东汉末年黄巾军起义的大本营黄巾军寨，威县义和团纪念馆，神奇柏乡汉牡丹，清河武松公园，前南峪抗大陈列馆等等。
人口增长趋势分析
根据我国计划生育政策，结合邢台市经济社会发展“十一五”规划建议，依邢台市发展规划，邢台市人口增长趋势为：规划2005年-2010年人口增长率取‰；2011-2020年全市人口综合增长率‰。2010年市区居住人口规模为万人，2020年市区居住人口规模为116万人。
经济发展现状与趋势分析
“十一五”期间国民经济快速增长，2006年邢台市国内生产总值完成亿元，比上年增长%。财政收支增加较快。全部财政收入达亿元，比上年增加%（可比增长%）。其中，地方一般预算收入完成亿元，增长%（可比增长%）。财政支出亿元，增长了% 。人均生产总值11584元，比上年增加%。三次产业结构为：：：。
1、第一产业
2006年粮食总产万吨，增长%。一产业增加值亿元，比上一年增长%，畜牧、蔬菜、果品三大主导产业保持较快增长，产业产值占农林牧渔业总产值比重达%，比上年提高个百分点。农业产业化步伐加快，产业化经营率达到%，比上一年提高了个百分点。
2、第二产业
工业结构进一步优化，主导产业支撑作用进一步增强，传统产业在改组改造中发展壮大，高新技术产业增加值占工业增加值的比重由3%提高到%。2006年第二产业增加值亿元，比上年增加%其中全部工业增加值亿元，比上年增长%。
3、第三产业
第三产业增加值亿元，比上年增长%。在第三产业中，交通运输、仓储和邮电业实现增加值亿元，比上年增加%；批发和零售贸易业实现增加值亿元，比上年增加%；房地产业实现增加值亿元，比上一年增加%；信息传输、计算机服务及软件业实现增加值亿元，比上年增加%；居民服务业和其它服务业实现增加值亿元，比上年增加%。
1992年-2006年现价地区生产总值（历史修订数据）
1992年-2006年可比价地区生产总值增长速度（历史修订数据）
水、土地等资源的利用趋势分析与饮用水水源地的资源、环境评价
土地资源、水资源利用
1、市区人均建设用地指标
二十年来，邢台城市建设有，了较大的发展。尤其是“十一五”期间，城市建设面貌大为改观。根据《城市用地分类与规划建设用地
标准》（GBJ137-90）的规定，规划人均建设用地指标，应根据现状人均建设用地指标，应同时符合指标级别、允许调整幅度双因子限制要求。据此，结合邢台市区及其邻近地区的自然条件，规划人均建设用地指标应采用Ⅲ级（）m2/人标准。
2、市区建设用地规模
根据不同规划时期城市人口规模和人均建设用地指标，结合城市建设和城市规划总体布局需求，规划邢台城市建设用地规模。2010年人均建设用地指标控制在105 m2以内，2020年人均建设用地指标控制在100 m2以内。则2010年和2020年建设用地规模分别控制在8400公顷、11600公顷以内。
自然资源及其开发利用
1、水资源
地表水资源现可被利用的有几座水库及洨河、牛尾河纳入的城市废水，多用于农溉，灌溉面积有限。地下水是本市工农业用水及生活用水的主要水源。
地表水：降水量减少，降水时空分布不均，山区大于平原；降水量年内分配较集中，全年降水量的75～80%形成于6～9月的汛期；降水量年际变化大，全市年降水量最大最小之比为倍，单站年降水量最大最小之比，山区一般在5～9倍，平原一般在3～6倍；年径流时空分布特点与降水相似，但变化更为悬殊；除汛期外，出现有河皆干、有水皆污的现象。
地下水：水量分布不均，西部多于东部，并分布有岩溶水、咸水。地下水开采量亿立方米。由于长期大面积过量开采地下水，造成地下
水水位大幅度下降，降落漏斗快速扩展，泉水断流造成严重的水环境问题。
中国缺水，重在北方，邢台尤甚。我市是水资源严重缺乏地区之一，全市水资源总量为亿立方米，人均为220立方米，仅为全国的1/10。
2、矿产资源
邢台市辖区蕴藏着黑色金属、有色金属、辅助原料、煤炭、化工原料、建材原料及其其它非金属原料、地下热水、矿泉水等38种。其中有20种矿产经地质勘查已探明储量。由于受成矿条件的限制，某些矿种在局部小区集中分布。铁矿资源集中在沙河小区，区内有矿产地25处，蕴藏着全市95%以上的铁矿储量，目前浅部资源已基本开发完，而深部资源由于受开采条件的限制，近期难以利用；非金属矿产资源集中在邢台小区，位于北纬370到37013/左右的邢台县境内，主要矿种有兰晶石、重晶石、石膏、菱镁矿、白云岩及煤炭资源，其中兰晶石、重晶石、菱镁矿、白云岩等资源储量属河北之冠；以煤炭、建材、化工及有色金属为主的内邱、临城、隆尧小区，主要矿种有煤炭、石膏、硫铁矿、铜、钴、镍等，是我省主要炼焦煤产地之一，其中双碑石膏矿是河北省储量最大的石膏矿床。
3、旅游资源
邢台市旅游资源丰厚，古迹名胜众多，已有开放景区（点）28处，著名的旅游区有太行奇侠群、临城“北方奇观”崆山溶洞风景名胜区、内邱扁鹊庙、云梦山、天河山、柏乡汉牡丹等，近年来以前前南峪为代表的生态旅游蓬勃发展。
4、名胜古迹
邢台市悠久的历史留下了大量的古建筑、古遗址、古墓葬等，据考古部门测定有大量的历史文物尚未出土。被列为河北省重点文物保护单位的有清风楼、大成殿、开元寺等，在邢台城区多处发现殷商文化遗址。全市现有省及省级以上保护文物古迹44处，其中市城区有6处。
饮用水水源地的资源、环境质量评价
邢台市目前辖县2 个县级市、15个县、1个大曹庄管理委员会、3个区（包括高开区）。邢台市区重点饮用水源地有三处：紫金泉水厂、韩演庄水厂和董村水厂。紫金泉水厂位于紫金泉和达活泉附近，现有水井18眼，占地面积亩，现状日实际开采量万立方米/天，最低水位埋深34米，最大可开采深度50米；韩演庄水厂位于邢台市韩演庄村西150米附近，现有水井5眼，占地面积亩，现状日实际开采量万立方米/天，最低水位埋深43米，最大可开深度60米；董村水厂位于邢台市东董村和葛家庄村附近，现有水井17眼，占地面积亩，现状日实际开采量万m3/d，最低水位埋深47米，最大可开深度70米。三个水厂主要市区居民生活用水，市政杂用水和小型的工业用水，都是开采百泉泉域的岩溶地下水，物理性质良好，各种元素均符合饮用水标准，水质良好。
地表水
降水量减少，降水时空分布不均，山区大于平原；降水量年内分配较集中，全年降水量的75～80%形成于6～9月的汛期；降水量年际变化大，全市年降水量最大最小之比为倍，单站年降水量最大最小之比，山区一般在5～9倍，平原一般在3～6倍；年径流时空分布特点与降
水相似，但变化更为悬殊；除汛期外，出现有河皆干、有水皆污的现象。邢台市水系属海河流域，辖区内河流多为季节性河流。平时干枯无水，仅在汛期出现洪水径流。按水系可划分为子牙河水系和黑龙港水系。子牙河水系主要由滏阳河及其支流组成。滏阳河的支流主要有洨河、北沙河、午河、汦河、李阳河、小马河、白马河、牛尾河、七里河-顺水河、沙河、南-北浬河、沙洺河、留垒河等。其中洨河及滏阳河下游常年有水，水源为城市废水。黑龙港水系有老漳河-滏阳河排渠、西沙河、索泸河、老沙河-清凉江、小漳河等。另外，还有与其配套的十三条排水干渠及五十二条排水支渠，形成了黑龙港水系的排涝系统。市区河道多为行洪河道,平时流量很少或长期干枯,汛期则暴涨暴落,源短流急。
地下水
水量分布不均，西部多于东部，并分布有岩溶水和微咸水、咸水。由于长期大面积过量开采地下水，造成地下水水位大幅度下降，降落漏斗快速扩展，泉水断流造成严重的水环境问题。依据地下水赋存地层岩性及水体特性不同，泉域地下水可划分为如下三大类型：
1、第四系松散岩类孔隙水
孔隙水主要赋存于第四系砂砾石、卵砾石和中粗砂层孔隙中的地下水。广泛分布在山间河谷和东部隐伏溶水体中上第四系沉积区。
2、基岩裂隙潜水——承压水
基岩裂隙水赋存于第四系前形成的变质岩，岩浆岩和碎屑沉积岩裂隙中的地下水。主要分布在泉域西部山区。
3、碳酸盐岩岩溶水
岩溶水赋存于寒武、奥陶系灰岩裂隙和溶洞、溶隙、溶孔中，总厚度926-1247米，分布在泉域的中部和东部。
河流
邢台市水系属海河流域，辖区内河流多为季节性河流。平时干枯无水，仅在汛期出现洪水径流。按水系可划分为子牙河水系和黑龙港水系。子牙河水系主要由滏阳河及其支流组成。滏阳河的支流主要有洨河、北沙河、午河、汦河、李阳河、小马河、白马河、牛尾河、七里河-顺水河、沙河、南-北浬河、沙洺河、留垒河等。其中洨河及滏阳河下游常年有水，水源为城市废水。黑龙港水系有老漳河-滏阳河排渠、西沙河、索泸河、老沙河-清凉江、小漳河等。另外，还有与其配套的十三条排水干渠及五十二条排水支渠，形成了黑龙港水系的排涝系统。市区河道多为行洪河道,平时流量很少或长期干枯,汛期则暴涨暴落,
源短流急。
1、大沙河：源于邢台县、内邱县、沙河市的西郊山区，汇集了七道山川的水。内邱县候家庄川的水与邢台县宋家庄川的水在宋家庄汇合，与冀家村、将军墓村的水在野河汇入野沟门水库。野沟门水库的弃水与浆水川、路罗川的水在庞会汇入朱庄水库。朱庄水库的弃水与沙河市蝉房川的水在邢台县坚固汇入大沙河。该河在京广铁路以西称大沙河，以东称南浬河。大沙河流域面积1804平方公里，上游建有朱庄、东石岭、野沟门3座大中型水库。
2、七里河：发源于邢台县西黄村镇西候峪一带山区，汇集了西黄村、南石门两镇的山水、穿流市城区京广铁路，百泉泉区、邢威公路
经南和县至任县环水村南老河头汇入南浬河，流域面积556平方公里，上游建有东川口水库。
3、白马河：发源于邢台县北小庄镇北天井、赵沟一带山区，流经邢台、内邱、任县，在任县刘屯西汇入小马河、李阳河，于邢家湾西汇入北浬河，上游建有羊卧湾水库。该河汇集了邢台县北小庄、黄寺、会宁三镇和内邱县大孟镇村部分村庄的的洪水，流域面积495平方公里。
4、牛尾河：古称鸳水河，源于邢台城西北石井冈瓦瓮泉（营头泉），下会达活、资金、野狐诸泉又名达活河，在高庄桥纳入流经邢台市区的小黄河，在大吴庄纳入流经邢台市区南部、东南部的围寨河，下游在任县南留寨与顺水河汇集后入南浬河，流域面积216平方公里。
5、小黄河：源于邢台县大石头庄西北冯山一带洪水，流经南石门镇，南大郭乡、桥西区、桥东区，在市酱菜厂东纳入源于南高村一带，流经孔村、金华小区、青年小区的茶棚沟的水，是邢台市城区的主要泄洪河道和排放污水渠道。
泉群
百泉泉域内的泉除西部变质岩区众多的小泉外，有百泉、达活泉两个泉群均属岩溶水上升泉，是泉域岩溶地下水的主要排泄点。
1、百泉泉群：位于邢台市城区东南4公里处，有百泉坑、葫芦套、珍珠泉、黑龙潭、狗头泉等13个有名全组成。出露面积7-16平方公里，地面标高米（百泉米），多年平均流量米3/秒（1962-1986年）。由于降水量减少，河流上游筑坝截流和工农业开采地下水量急剧增加
等原因，泉水流量逐年减少，1982年6-8月份出现第一次断流后，处于时断时流状态。1988年5月实测水位已低于百泉坑底米。
2、达活泉泉群：位于邢台市城区西北达活泉公园一带，有达活泉、紫金泉、野狐泉等4个有名泉组成，地面标高70米左右，多年平均流量米3/秒（1962-1980年）。据“曲洧旧闻”记载，公元998-1004年间泉水正常，但在1072年、1644年和1862年间曾三次枯竭，时间短者8年，长者114年之久。由于紫金泉水厂设在该泉区内，1981年达活泉再次干枯，至今尚未恢复自流。达活泉泉群水位埋深已达米（1988年5月测）。
泉域内的主要河流由北向南有小马河、白马河、牛尾河、七里河、大沙河、马会河、北佳河等，其中流经邢台市城区及周围河道的有四条即白马河、七里河、大沙河、牛尾河及支流小黄河、围寨河、茶棚沟等。皆属于海河流域子牙河水系。为季节性河流，除牛尾河为城区污水主要排放渠道外，其它河流平时干枯无水，仅在汛期出现洪水径流，且流经灰岩区出现严重渗流特点。
水库
市辖区内有朱庄水库、临城水库、野沟门水库、东石岭水库等，总水利库容亿立方米，其中库容1000万立方米以上的水库有6座。
1、朱庄水库：朱庄水库位于河北省邢台市西部太行山浅山区（邢台县与沙河市交界处），大沙河上游沙河市朱庄村西公里处，距邢台市区35公里，属滏阳河上游沙河流域，河道发源于太行山东麓内邱县北沟，水库控制流域面积1220平方公里，主要涉及邢台县7个乡镇和
内邱县侯家庄乡等，入库主要支流有宋家庄川、将军墓川、浆水川和路罗川。水库上游有野沟门
水库，控制面积500 平方公
里。朱庄水库总库容亿立方
米，正常高水位为251米，
相应库容量亿立方米。设计
死水位220米，有效库容亿
立方米。水库是以防洪灌溉
为主，兼顾发电、水面养殖
等综合利而开发的水利枢纽工程。
朱庄水库为邢台市备用水源保护地，位于太行山浅山区，距邢台市35公里。流域控制面积1220平方公里，总库容亿ｍ３。几年来，水质一直保持稳定在地面水Ⅱ级标准（氨氮、总磷除外）。2005年我市“引朱济邢”全面完工，向用水大户邢钢和兴泰电厂供水5000万立方米，可增加市区日供水能力万立方米。该输水工程有效缓解邢台市区水资源供需紧张的状况，使居民日常饮用及企业生产用水得到保障。
2、野沟门水库：位于朱庄水库上游，坝址在邢台市野沟门村南，距邢台市城区48公里，该库汇集了宋家川、将军墓川的降水，控制流域面积518平方公里，总库容亿立方米，兴利库存亿立方米。该库以防洪灌溉为主，灌溉耕地面积12万亩。
3、东石岭水库：位于大沙河上游，坝址在沙河市东石岭村西1公里处，距京广铁路41公里，汇集了蝉房、渡口川的降水，控制流域面
积169平方公里，总库容亿立方米，兴利库容亿立方米，该库以灌溉、防洪为主，灌溉耕地面积万亩。
4、东川口水库：位于七里河上游，坝址在邢台县东川口村东，距邢台市城区23公里，控制流域面积84平方公里，总库容778万立方米，兴利库容302万立方米，以灌溉、防洪为主，灌溉耕地面积万亩。
5、羊卧湾水库（八一水库）：位于白马河上游，坝址在邢台县羊卧湾村南，距邢台市城区24公里，控制流域面积平方公里，总库容684万立方米，原设计灌溉面积万亩。1976年野沟门水库干渠建成后，连通野沟门、东川口、羊卧湾三座水库，补充了羊卧湾水库的来源，灌溉面积达到7万亩。
3 技术方法与计算结果
根据各级保护区的划分方法，说明选用的技术指标、数值方法为切实加强饮用水源保护，保障群众饮水安全，顺利完成《邢台市饮用水水源地环境保护规划》编制工作。我市饮用水水源保护区严格按照国家环境保护总局2007年1月09日颁发的《饮用水水源保护区划分技术规范》中岩溶水饮用水水源保护区的要求来进行划分的。
计算公式： R＝α·K·I·T/n
式中：R――保护区半径，m；
α――安全系数，取值150％；
K――含水层渗透系数，d；
I――水力坡度，取5‰，；
T――污染物水平迁移时间，d（二级水源保护区取100d；
准保护区取1000d）
n――有效孔隙度，取；
3.2计算结果及分析，各级保护区定界的技术说明
计算结果及分析
我市饮用水水源编制小组的技术人员对照省政府批准的我市在1999年划定的《邢台市城区生活饮用水水源保护区划分技术报告》和国家环保总局颁布的《饮用水水源保护区划分技术规范》，对邢台市水源地污染源与地质结构进行了严格细致的调查与分析。邢台市饮用水水源保护区划分情况如下：
国家环保总局颁布的《饮用水水源保护区划分技术规范》划分要求与我市1999年编制的《邢台市城区生活饮用水水源保护区划分技术报告》不相一致。
一级保护区划分依据及划定结果
1、一级保护区划分依据。在《邢台市城区生活饮用水水源保护区划分技术报告》中划分的一级保护区范围是半径为30米的周围区域，或以井群外缘井中心连线为基线向四周外延30米的区域。按照国家环保总局发布的《饮用水水源保护区划分技术规范》，以岩溶水计算所得地下水饮用水水源保护区以井群外缘井中心连线为基线向四周外延米的周围区域。
