预包装镁合金牺牲阳极安装图
河南邦信防腐材料有限公司
2017年3月
1.预包装镁合金牺牲阳极产品说明：
阴极保护预包装镁合金牺牲阳极（预包装镁阳极）主要由一只镁阳极和专用热收缩套管、电缆线组成，阳极体采用在阳极体周围装上所要求成份的填包料。
镁合金牺牲阳极是为了保证阴极保护工程施工质量以及简化现场施工程序而开发的，施工方便快速、将原来在施工现场进行的操作在工厂里完成，有效保证了阳极地床的施工安装质量。
镁阳极规格、所需带电缆的规格和长度可定制。（阴极保护牺牲阳极电缆为VV-1KV/1*10mm2）。
镁合金牺牲阳极裸阳极
预包装套装镁合金牺牲阳极2.常用镁合金牺牲阳极规格型号
镁合金牺牲阳极接线图
镁合金牺牲阳极及测试桩接线图
埋地管道镁合金牺牲阳极布局图
燃气管道镁合金牺牲阳极施工图
阴极保护镁合金牺牲阳极在管道用放热焊接模具施工图
镁合金牺牲阳极的作用及原理 河南汇龙合金材料有限公司 2018年5月 技术部刘珍
1.纯镁牺牲阳极 镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe,Co,Mn是以单质的形式固溶于镁基体中的，而另一些杂质，如Al,Zn,Ni,Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03.Mn<0.01.Fe<0.02,Ni<0.001} Cu<0.001.Si<0.01.但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn,Al,Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 2.Mg-Mn牺牲阳极 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn 晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外一个作用是
三、施工方法 1、牺牲阳极法阴极保护施工安装程序简述如下: 袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的) →阳极回填→标记记录。 2、牺牲阳极法的施工: 2.1锌阳极安装 2.1.1牺牲阳极的施工：牺牲阳极土壤中的施工，包括埋设前的组装、阳极的填充和埋高。 2.1.2锌阳极与阳极电缆的组装 阳极与电缆之间的联接采用锡焊。在焊接点上涂覆环氧涂料，加缠电工胶布和绝缘胶带，再包覆热收缩套，并再缠胶带保护。必须保证焊接牢固并且绝缘性能良好。 2.1.3阳极安装前准备 在组装牺牲阳极之前，应检验阳极表面是否有油污和氧化物。牺牲阳极表面的油污和氧化物能降低阳极的活性，影响阳极电流的发生，所以阳极表面如存在油污和氧化物，应采用砂纸将阳极表面打磨干净。 填料包的组装可在室内或现场进行，应保证阳极四周的填料厚度一致、密实，各边厚度不小于50mm。填料应调拌均匀，不得混入石块、泥土、杂草等。每支阳极需用填料约50Kg。 2.1.4阳极电缆与管道的连接 电缆与管道的焊接可以采用铝热焊法，焊接的要求：焊接牢固，焊缝均匀，焊接点电阻要求小于4×10－4Ω，焊接点强度大于焊接后铜芯电缆的承载力。焊接完成且温度降低后进行焊缝检查，合格后对焊接部位、裸露钢片、铜导线进行补口，补口材料采用环氧煤沥青和
玻璃布。 在电位测试装置处，阳极电缆与管道测试电缆在测试桩内连接。 阳极电缆敷设时应留有足够余量，在焊点及其他连接处预留蛇形弯，防止电缆或焊点受力拽脱。 2.1.5阳极埋设 当管道的安装与锌阳极埋设同步进行时，牺牲阳极的埋设位置，与管道外壁距离为1.5米左右，最低不应小于0.3m。阳极可埋设在管道的侧方或侧下方,视现场具体工况条件，可选择立式或卧式埋设。埋设深度必须在冻土层以下，一般要求与管道深度一致。见下图。 图1阳极位置示意图 对于已安装完的管道，阳极埋设可在管道中心位置，使得阳极包的中心位置与管道中心位置在同一高程上，施工采用人力开挖的施工方法。，阳极包采用平铺布置。 2.1.6 阳极床浇水 阳极填料包放入阳极坑后，对坑内浇水，坑内水位必须完全浸没填料包，且坑内积水必须保持一段时间，以便彻底浸填料包。 2.1.7阳极床回填 阳极床回填时，应向阳极床内回填细土，禁止向坑内回填沙石、水泥块、塑料等杂物。过河管道部分镁阳极安装要求 对于已安装完的管道，阳极埋设可在管道中心位置，使得阳极包的中心位置与管道中心位置在同一高程上，施工采用人力开挖的施工方法。，阳极包采用平铺布置。 2.1.8阳极床浇水

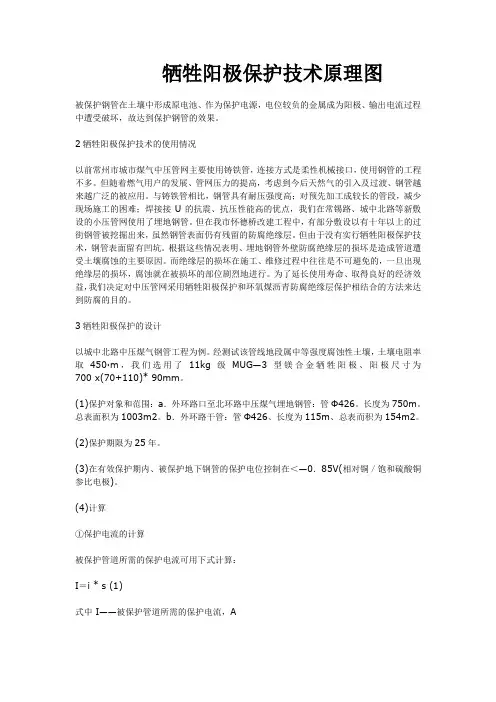

浅论镁合金牺牲阳极与危险化学品的关系 房中学 光钰科技（临沂）有限公司山东费县273400 摘要：本文旨在通过对镁合金牺牲阳极特性及加工储运和应用过程的简要分析，说明镁合金牺牲阳极产品与危险化学品名录中与镁有关的危险货物的不同点，进而说明镁合金牺牲阳极不属于危险化学品（以下简称危化品）的范畴。同时，就其他镁合金制品也作了进一步说明，以解决困扰镁合金制品生产企业在GB/T28001职业健康安全管理体系建立和认证过程中是否需要取得安全生产许可证的问题。 关键词：镁合金牺牲阳极危化品危险货物职业健康安全认证 中图分类号：TG174.1；TG171；X928.7 牺牲阳极法阴极保护是用比钢铁的对地电位还要低的金属和合金制成的阳极与被保护物（如石油管线和热水器内胆等）连接，以阳极的腐蚀为代价，使被保护物不被腐蚀。为这种目的生产的阳极称为牺牲阳极。牺牲阳极材料的材料主要有镁合金、铝合金和锌合金三类，这三类材料的功能虽然相同，在实际应用生产过程、安全管理监督和职业健康安全认证过程中所受到的待遇却是不一样的，主要原因是这些部门都把包括镁合金牺牲阳极在内的所有镁合金制品都视为危化品进行管理，从而企业在安全生产运行和进行GB/T28001职业健康安全认证过程中需要做大量的辅助工作才能完成，企业运营成本大为上升。那么，镁合金牺牲阳极到底应不应该列入危化品的范畴呢？ 首先让我们看一下危化品的定义和《危险化学品名录》中与镁有关的危险货物。根据《危险化学品安全管理条例》第三条，危险化学品是指具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设施、环境具有危害的剧毒化学品和其他化学品。根据《危险化学品名录》（2002版），目前与镁有关的危险化学品大约有30项，我把把其中最主要摘录出来，见表1。 表1与镁有关的危险化学品 危险货物编号名称别名UN号41502镁[片状、带状或条状]1869 41502镁合金[片状、带状或条状,含镁＞50%] 43012镁粉 43012镁合金粉，如： 43012铈镁合金粉 43012镁铝粉1418 43019氢化镁二氢化镁2010 43030硅化镁2624 43035磷化镁二磷化三镁2011 43037磷化铝镁1419 43048甲基溴化镁[浸在乙醚中]1928 43501镁粒[有涂层的,粒度≥149微米]2950 51005过氧化镁二氧化镁1476 51021高氯酸镁过氯酸镁1475 51032氯酸镁2723 51510溴酸镁1473 61012砷酸镁1622从表1可以看出，与包括镁合金牺牲阳极在内的镁合金制品有或多或少关联的主要是第4类第1项易燃固体的41502和第3项遇湿易燃物品的43012。下面将从三个方面进行具体
埋地管网牺牲阳极阴极保护设施设计、安装操作规程 一、设计依据 1、标准规范 城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-2003 埋地钢质管道牺牲阳极保护设计规范SY/T0019-1997 钢质管道及储罐腐蚀控制工程设计规范SY0007-1999 埋地钢质管道牺牲阳极阴极保护设计规范SY/T0019-1999 埋地钢质管道阴极保护参数试验方法SY/T0023-1997 铝－锌－铟系牺牲阳极GB4948.4949-2002 阴极保护操作规程—陆上及海上阴极保护工程手册BS 7361 2、设计指标及设计参数 保护对象：埋地燃气管道 电流密度：0.2mA/m2； 保护电位：-0.85～-1.40V（相对饱和铜/硫酸铜参比电极） 保护年限：15年 二、牺牲阳极布置： 阳极安装沿管道均匀分布，阳极组间距应不超过300米，每组阳极数量为二支，阳极与管道直接相连。阳极之间间距不小于2米，堆成放置，阳极距管道1-3米，阳极埋深在管道中心线以下，阳极埋设选择潮湿地点，阳极四周有专用填料。 三、牺牲阳极安装： 1、装有填包料的阳极体须在清水中浸泡24小时，以保证阳极充分导电。 2、在管道顶上开挖2m×3m大小大的阳极埋设坑。

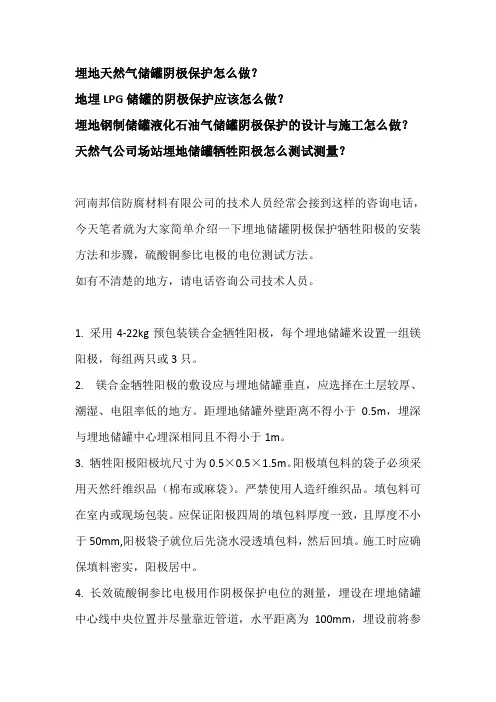

3、在土壤中使用时，应尽量埋设在土壤潮湿处。 4、装有填包料的阳极体与管道距离以在1.5-2m处为宜，最少不宜小于0.3m。 5、清除管道需要焊接处的防腐层及污垢。 6、在管道需要焊接处破5cm×5cm的焊口以供焊接。 7、将焊口打磨处理至有金属光泽后，直接将电缆焊接在管道上方，用专用焊接材料（焊接模具、焊剂、焊接铜片等）或电焊进行焊接。 8、针对管道原有防腐层采取加强及防腐方式对焊接处进行防腐处理。 10、先用细土将牺牲阳极体与管道填实。 11、恢复开挖处。 四、保护效果检测 1）检测依据：SY/T0023－97 《埋地钢质管道阴极保护参数测试方法》 2）保护电位的测量在阴极保护运行后三个月内测量，测量数据应达到设计要求。 3）测量仪器：高阻抗数字万用表、饱和硫酸铜参比电极、测试延长线。
司 材 长输管道牺牲阳极 阴 极 保 护 施 工 方 案 河南汇龙合金材料有限公司 项目部
目录 一、概述- ----------------------------------------------------------- 2 （一）原理----------------------------------------------------- 2 （二）牺牲阳极法阴极保护的优点--------------------------------- 2 （三）牺牲阳极材料--------------------------------------------- 2 （四）阳极安装方式--------------------------------------------- 6 （五）测试系统------------------------------------------------- 7 （六）应用标准和规范------------------------------------------- 7 （七）主要测试设备和工具--------------------------------------- 8 二、该项目管道牺牲阳极保护法的设计- --------------------------------- 8 三、施工方法- ------------------------------------------------------- 8 1、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 9 2、牺牲阳极法的施工: ------------------------------------------ 9
（1） 需Mg 量 初期极化时间1个月。 初期镁阳极极化的最佳阴极保护电流密度为150 mA/m 2 所以，需要总电流22150mA/m 3.14m 471.0mA c I j S ==?= 又国标测试镁阳极实际电容量的平均值为1160.46 A ·h/Kg 所以，需镁阳极质量471.0mA 3024h = 292.23g 1160.46A h/Kg I t W q ??= 折合成体积为33292.23g 167.95cm 1.74g/cm W V ρ==（约为国标测试用小阳极的倍） （2） 过保护问题 恒电流测试得镁阳极的平均工作电位为-1.4935V 阴极极化试验发现阴极保护电位不宜再负于-0.95V 所以极限驱动电压0.95V ( 1.4935V)0.5435V E ?=---= 镁阳极的电流密度为200 mA/m 2，设计的阴极面积为3.14m 2， 所以整个保护体系电路电流为22200mA/m 3.14m 628mA c I j S ==?= 所以电路电阻min min 0.5435V 0.87628mA E R I ?= =Ω 已知电阻公式()0.76/8 6.95/2r R L r ρ=+，当0≤/2L r ≤8时，误差在0.2%以内，所 以在此处计算中选择此式最合适。 式中：R -牺牲阳极的接水电阻，Ω； ρ-海水电阻率，此取标准海水电阻率23Ω·cm ； r -牺牲阳极的等效半径； L -牺牲阳极的长度。 设L=2r （外层镁阳极的体积设计），则()0.76//8 6.9514.958 6.95/2r r R r L r ρρρ ===++ 所以，max min 23cm 1.77cm 14.9514.950.87r R ρ Ω==?Ω 所以，阳极的最大体积
镁合金防腐蚀方案汇总 化学转化处理 镁合金的化学转化膜按溶液可分为：铬酸盐系、有机酸系、磷酸盐系、KMnO4系、稀土元素系和锡酸盐系等。 传统的铬酸盐膜以Cr为骨架的结构很致密，含结构水的Cr则具有很好的自修复功能，耐蚀性很强。但Cr具有较大的毒性，废水处理成本较高，开发无铬转化处理势在必行。镁合金在KMnO4溶液中处理可得到无定型组织的化学转化膜，耐蚀性与铬酸盐膜相当。碱性锡酸盐的化学转化处理可作为镁合金化学镀镍的前处理，取代传统的含Cr、F或CN等有害离子的工艺。化学转化膜多孔的结构在镀前的活化中表现出很好的吸附性，并能改镀镍层的结合力与耐蚀性。 有机酸系处理所获得的转化膜能同时具备腐蚀保护和光学、电子学等综合性能，在化学转化处理的新发展中占有很重要的地位。 化学转化膜较薄、软，防护能力弱，一般只用作装饰或防护层中间层。 阳极氧化 阳极氧化可得到比化学转化更好的耐磨损、耐腐蚀的涂料基底涂层，并兼有良好的结合力、电绝缘性和耐热冲击等性能，是镁合金常用的表面处理技术之一。 传统镁合金阳极氧化的电解液一般都含铬、氟、磷等元素，不仅污染环境，也损害人类健康。近年来研究开发的环保型工艺所获得的氧化膜耐腐蚀等性能较经典工艺Dow17和HAE有大程度的提高。优良
的耐蚀性来源于阳极氧化后Al、Si等元素在其表面均匀分布，使形成的氧化膜有很好的致密性和完整性。 一般认为氧化膜中存在的孔隙是影响镁合金耐蚀性能的主要因素。研究发现通过向阳极氧化溶液中加入适量的硅-铝溶胶成分，一定程度上能改善氧化膜层厚度、致密度，降低孔隙率。而且溶胶成分会使成膜速度出现阶段性快速和缓慢增长，但基本上不影响膜层的X 射线衍射相结构。 但阳极氧化膜的脆性较大、多孔，在复杂工件上难以得到均匀的氧化膜层。 金属涂层 镁及镁合金是最难镀的金属，其原因如下： (1)镁合金表面极易形成的氧化镁，不易清除干净，严重影响镀层结合力; (2)镁的电化学活性太高，所有酸性镀液都会造成镁基体的迅速腐蚀，或与其它金属离子的置换反应十分强烈，置换后的镀层结合十分松散; (3)第二相(如稀土相、γ相等)具有不同的电化学特性，可能导致沉积不均匀; (4)镀层标准电位远高于镁合金基体，任何一处通孔都会增大腐蚀电流，引起严重的电化学腐蚀，而镁的电极电位很负，施镀时造成针孔的析氢很难避免; (5)镁合金铸件的致密性都不是很高，表面存在杂质，可能成为
镁合金牺牲阳极的作用及原理 河南邦信防腐材料有限公司 2017年3月
1. 纯镁牺牲阳极 镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe, Co, Mn是以单质的形式固溶于镁基体中的，而另一些杂质，如Al, Zn, Ni, Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03. Mn<0.01. Fe<0.02, Ni<0.001 } Cu<0.001. Si<0.01.但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn, Al, Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 2. Mg-Mn牺牲阳极 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn 晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外一个作用是使Mg-Mn 阳极在腐蚀溶解时，在镁合金表面形成比氢氧化镁膜更具保护作用的水化二氧化
牺牲阳极式阴极保护施工工艺 1、牺牲阳极式阴极保护主要施工工序流程 施工准备→依据设计图纸部署开挖阳极坑→将阳极装入填料包、填充化学填料→在阳极坑里安装阳极组、浇水→埋置测试桩及测量组元→阳极、电缆连接并做好密封→阴极保护数据测试→回填土、压实→质量验收并填写单位单项工程验收记录。 施工流程图: 2、施工准备 2.1 施工作业依据（技术资料准备）： 工程施工前，项目经理部人员至少要熟练掌握以下施工技术资料： 《埋地预应力钢筒混凝土管道的阴极保护》GB/T 28725-2012 《预应力钢筒混凝土管的阴极保护》 NACE RP 0100-2000 《埋地钢质管道阴极保护技术规范》GB/T 21448-2008
《锌-铝-镉系合金牺牲阳极》GB/T 4950-2002 《镁合金牺牲阳极》GB/T 17731-2009 《***工程阴极保护工程招标文件》 《***工程阴极保护工程招标文件》 设计方案及图纸 2.2 阴极保护材料的准备及验收 2.2.1 材料准备 牺牲阳极组（包括锌、镁合金牺牲阳极）、电缆、测试桩、防腐涂料。 2.2.2 材料验收 材料使用前，会同业主、监理、质检人员对材料进行核对验收，合格签字后，方可使用。验收规范如下： a. 材料出厂合格证，或产品检验报告的各项指标，符合设计要求。特别是阳极化学分析报告和阳极电化学性能检测报告必须符合设计要求的相关指标，并且该报告是由国家认可的、具有材料试验检验资格的第三方验证试验机构出具。 b. 根据订货合同核对材料品种、型号、规格、颜色、数量、有效期等。 c. 外观检查。阳极的表面质量应达到下列规定。 ●缩孔的深度不得超过阳极厚度的10%。 ●冷隔深度不得超过10mm，总长度不得超过150mm。 ●非金属夹渣不得超过阳极表面的1%。 ●阳极表面不得存在以下类型的裂纹：宽度大于3mm的裂纹；纵向长度大 于阳极长度的50%的裂纹；不得存在扩展到铁芯或贯穿整个阳极的裂纹。 ●阳极表面没有毛刺、飞边等对人员安全有危害的突出物。 ●阳极工作表面应保持干净，不得沾有油漆和油污。 d. 抽检阳极纯度、化学成分情况。参照下列标准的有关条款执行： 铝纯度不低于GB/T1196-2002中A199.70A的规定。 锌纯度不低于GB/T470-1997中Zn99.99的规定。 镉纯度不低于YS/T72-1994中Cd99.99的规定。 2.3 设备准备 施工车辆、搅拌机械、浇水设备（容器及水管等）、挖掘机或人力挖掘工具、铝
镁合金牺牲阳极 知识讲座 镁合金牺牲阳极的使用 镁合金牺牲阳极的生产 一镁合金牺牲阳极使用 (一)镁合金牺牲阳极简介 (二)镁合金牺牲阳极工作原理 (三)镁合金牺牲阳极应用 (一)镁合金牺牲阳极简介 镁基牺牲阳极 镁是电化学阴极保护工程中常用的一种牺牲阳极材料，具有较高的化学活性，它的电极电位较负，驱动电压高。同时，镁表面难以形成有效的保护膜。因此，在水介质中，镁表面的微观腐蚀电池驱动力大，保护膜易于溶解，镁的自腐蚀很强烈，在阴极上发生析氢反应2H++2e— H2。镁基牺牲阳极有纯镁、Mg-Mn系合金和Mg-AI-Zn-Mn系合金等三类，其共同的特点是密度小、理论电容量大、电位负、极化率低，对钢铁的驱动电压很大(>0.6V)，适用于电阻率较高的土壤和淡水中金属构件的保护。但不足之处是它们的电流效率都不高，通常只有50%左右，比锌基合金和铝基合金牺牲阳极的电流效率要低得多。在镁中加入适量Al, Zn和Mn等元素组成合金，可使镁阳极的电化学性能得到改善。 纯镁牺牲阳极
镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe, Co, Mn 是以单质的形式固溶于镁基体中的，而另一些杂质，如Al, Zn, Ni, Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03，Mn<0.01，Fe<0.02, Ni<0.001 ,Cu<0.001，Si<0.01。但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn, Al, Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 Mg-Mn牺牲阳极 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外
7 牺牲阳极的安装 7．0．1牺牲阳极敷设的种类、数量、分布及连接方式应符合设计要求。7．0．2牺牲阳极连接电缆和阳极钢芯采用焊接连接时，电缆绝缘外皮至少应保留50 mm和钢芯采用尼龙线绳或其他线绳捆扎，以防电缆在搬运中折断。在焊接处和阳极端面必须打磨并用酒精刷洗；干净后再用环氧树脂或相同功效的涂料和玻璃布防腐绝缘，其厚度不应小于3 mm。不得有任何金属裸露。牺牲阳极接头如图7．0．2所示 图7．0．2 牺牲阳极接头示意图 7．0．3 带有焊接导线的牺牲阳极在包裹前，应进行氧化皮打磨，埋设前，必须将其表面清除干净，表面不得有氧化薄膜和其他污物。 7．0．4牺牲阳极化学填包料应符合下列要求： 1 除特殊说明外，土壤中的牺牲阳极必须使用化学填包料包裹，填包料的配制应按《镁合金牺牲阳极应用技术标准(试行)》(SYJ 19—1986)和《锌合金牺牲阳极应用技术标准》(SYJ 20—1986)的有关规定执行。 2 填包料的称重、混合包装宜在室内进行，且必须符合下列规定： 1)填包料以干调振荡包装为宜，以确保阳极在填包料中间部位； 2)填包料包裹袋不得用人造纤维织品制作； 3)包裹好的阳极必须结实，使其在搬运过程中不产生位移； 4)填包料中的膨润土部分不得用黏土代替。 3 阳极孔内填包料宜在现场装填。但必须保证阳极处于填包料中间位置，填包料中不得混入泥土等杂物。必须保证填包料与周围土壤密实。 7．0．5 牺牲阳极可采用钻孔或大开挖方法施工，埋设呈立式或卧式皆可，通常以立式为宜。 7．0．6牺牲阳极埋设深度、位置、间距应符合设计要求。当设计无规定时，牺牲阳极埋设深度应在冰冻线之下，且不应小于1．0m，埋设位置距管外壁3～5m，埋设间距2～3m。 7．0．7管道与电缆的连接必须焊接牢固。且应符合本标准第5．0．1条有关规定。 7．0．8电缆敷设应符合《电缆敷设》图集D164的要求，电缆应加标牌，敷设时应留有一定的裕量，以适应回填土的沉降。 7．0．9牺牲阳极连接电缆若需调节回路电流，可在管道与牺牲阳极接线柱间串入调节电阻。 7．0．10按施工程序安装阳极的实际位置应在竣工资料中反映，每道工序必须由施工单位签字。最后由甲方认证签字。
浅谈镁合金防腐蚀技术的现状及发展方向 摘要：镁合金以其强度、比模量和优异的力学性能,已在众多领域受到广泛关注。但是,由于镁合金化学活性高、耐蚀性能差的缺陷制约了其应用范围。因此,镁合金的表面防护处理(耐腐蚀)极为重要。 关键词：镁合金防腐蚀表面处理现状发展方向 前言：镁合金由于具有质轻兼顾，易于回收等诸多优点，正在成为钢铁、铝合 金、工程塑料的一种重要替代材料。但镁是极活泼的金属，耐蚀性极差，在潮湿空气和中性、酸性溶液中都容易受到腐蚀。耐蚀性能差成为制约镁合金扩大应用的主要因素之一。改善镁合金的耐蚀性主要有两条途径，一是通过添加合金元素，减少杂质含量，进行适当的热处理等方法改善合金材料本身的耐蚀性，二是对镁合金制品进行适当的表面处理，实现和外部环境的隔绝，阻碍腐蚀的发生。镁合金表面处理常用的方法有化学氧化、电化学氧化、电镀等。 镁在地壳中储量丰富,仅次于铝、铁居第三位。镁属于轻金属,密度为1.74g/cm3,约为铝的2/3、钢的1/5,作为结构性材料有着非常广泛的应用前景。镁合金具有密度小,比强度、比刚度高,阻尼性、切削加工性、导电导热性好,电磁屏蔽能力强,尺寸稳定,易回收等优点,使镁合金在航空工业、汽车、机械设备、电子产品等领域有着非常广阔的应用前景,被称为“21世纪的绿色工程材料”。我国是世界原镁生产和出口大国。但是,我国镁合金的研究和应用开发却相对滞后,其中一个重要的原因是镁合金的防腐问题没有很好地解决。镁是所有工业合金中化学活性最高的金属元素,其标准电极电位为-2.37V,在常用介质中的电位也相当低。镁合金在大气中的耐蚀性主要取决于大气的湿度与污染程度,腐蚀形成的氧化膜(MgO),但氧化膜多孔而疏松,会使腐蚀加剧,并且会阻碍表面处理的进行。在潮湿的空气、含硫气氛和海洋大气中均会遭受严重的化学腐蚀。另外,镁合金与其它金属接触时,一般作为阳极发生电化学腐蚀,阴极是与镁直接有外部接触的异种金属,也可以是镁合金内部的第二相或杂质相,后者在宏观上表现为全面腐蚀。要扩大镁合金使用范围,充分发挥其优越性能,更好的服务人类,就必须解决腐蚀的问题。一方面是从镁合金材质的本身着手,开发更耐腐蚀的镁合金;另一方面就是进行适当的表面处理。 1.镁合金表面处理的常见方法 镁合金的表面处理方法主要有:阳极氧化处理、微弧氧化处理、化学转化膜 处理、有机涂层或有机镀膜、金属涂层(热喷涂防护层)、激光表面改性、气相沉积和离子注入等。 1.1阳极氧化处理 镁合金阳极氧化膜耐蚀性高,也可以作为涂装的底层。镁在阳极氧化的过程 中先形成一层致密的阻挡层,当氧化膜达到一定厚度时,由于其拉应力过大而发生局部断裂,膜层下面的金属又逐渐生成新的膜,整个膜层不断增厚。这种膜不仅包含了合金元素的氧化物,而且还包含了溶液中通过热分解并沉淀到镁合金工件表面的其他氧化物。 镁合金可以在酸性溶液中阳极化,也可以在碱性溶液中阳极化。早期的阳极化是利用含铬的有毒化合物的处理液,如Dow17,Cr22以及HAE,这三种工艺都是 MDCC移动开发者大会精彩荟萃智能硬件移动开发产品体验粉丝经济社交游戏
珠海粤裕丰钢厂干散货码头钢桩牺牲阳极阴极保护工程 施工组织设计方案 濮阳市豫安防腐有限公司吉林分公司 2011年10月
目录 第一章工程概况 (2) 第二章施工方案 (3) 第三章施工组织机构和人员配置 (10) 第四章主要施工设备、检测仪器表 (16) 第五章质量保证措施和施工安全措施 (18)
第一章工程概况 1.工程概述 珠海粤裕丰钢厂干散货码头为防止钢管桩的腐蚀设计采用环氧粉末全涂加牺牲阳极阴极保护的方法。材质为Q345、尺寸为Φ****×*****的钢管桩共计408根，每根钢管桩上布置1支高效铝阳极，共计安装铝合金牺牲阳极408支；安装阴极保护电位测试系统6套。 2.施工计划周期 开工日期：2011年9月10日 竣工日期：2011年11月30日 3．施工作业总体安排 牺牲阳极水下安装施工，采用两个作业班；阴保电位测试系统的安装选用一个作业班进行施工安装。三个作业班可根据工程进度安排采取同时作业或交叉作业的方式，最大程度的提高工效保证本工程按时竣工。 4．阴极保护施工及验收规范 4.1 JTS 153-3-2007 《海港工程钢结构防腐蚀技术规范》 4.2 GJB156A－2008 《港工设施牺牲阳极保护设计和安装》 4.3 GB/T 4948-2002 《铝-锌-铟系合金牺牲阳极》 4.4 GB/T 4949－2007 《铝-锌-铟系合金牺牲阳极化学分析方法》 4.5 GB/T 17848-1999《牺牲阳极电化学性能试验方法》
第二章、施工方案 1.牺牲阳极水下焊接 1.1牺牲阳极水下焊接方式的比较 1.1.1 根据钢管桩码头建造特点，打桩前，钢管桩表面不能焊接较大构件，以免影响打桩施工。牺牲阳极只能在钢管桩完成打桩工程后进行水下安装。 1.1.2牺牲阳极的水下安装方法主要有以下几种：螺栓固定法、捆扎法和水下焊接法。 1.1.3螺栓固定法是将牺牲阳极通过固定在焊在钢管桩上的钢制固定架上，达到阳极安装固定的目的。螺栓固定法的缺点是工艺复杂、安装困难，尤其是牺牲阳极在长期使用中受海水冲击、海流推动，螺帽容易产生松动，造成牺牲阳极与钢管桩之间接触电阻增大，降低阳极发生电流量和工作性能，影响钢管桩的保护效果。 1.1.4捆扎法是采用钢制卡环或钢带将牺牲阳极捆扎在钢管桩上，达到牺牲阳极安装固定的目的。捆扎法的缺点是由于海浪冲击，海流扭动，牺牲阳极的不断溶解，造成牺牲阳极与捆扎带之间产生松动，使阳极与钢管桩之间接触电阻增大，影响牺牲阳极发生电流和使用效果，严重者阳极脱落，造成保护工程失败。 通过以上比较，螺栓法固定法和捆扎法一般不宜采用。 1.1.5水下焊接安装法是采用水下焊接设备和水下焊条通过电焊方法把牺牲阳极安装固定在钢管桩上。水下电焊方法具有技术成熟、牢固可靠，牺牲阳极与钢管桩接触电阻小、导电性能好、使用寿命长等特点。水下焊接法又分自动CO2气体局部排水干法焊和普通湿法焊两种。半自动CO2气体局部排水干法焊技术难度大、造价高，主要用于水下高强钢结构材料的焊接。本工程钢管状材质为Q345钢，采用水下SRE TS 208湿法焊条焊接工艺完全满足工程技术要求。 1.2牺牲阳极水下焊接设备 1．2.1 牺牲阳极水下焊接安装设备采用ZX-500直流弧焊机，ZX-500焊机的特点是电压调节范围大，工作电流稳定，起弧电压稳定，水下操作不易断弧，连续性强，焊缝质量好。 1.2.2空压机 施工用空压机型号为V-0.67/14-1型。该机排气量0.67/min，工作压力1.4MPa,
牺牲阳极安装技术要求、安装步骤和施工要求 1技术要求 （1）将牺牲阳极与管网电性连接，通过牺牲阳极自身消耗向被保护金属构筑物提供直流电流，通过土壤构成电流回路，使被保护的金属构筑物极化到保护电位一0.85—1.5V，即达到了良好的保护状态。 （2）施加阴极保护后，发现旁流严重而明显影响保护范围和保护效果时，应采用绝缘予以绝缘断流，确保被保护的金属构筑物全面达标。 （3）系统中的所有电缆接头质量均应满足设计与使用要求，其接触电阻应低于0.0lQ，密封处理应经久耐用、密封效果可靠，对外界不允许存在导通点，确保阴极保护系统在有效保护期内正常运行。 2安装步骤 牺牲阳极安装步骤：①阳极检验工作;②阳极表面活化处理;③牺牲阳极组装;④牺牲阳极埋设;⑤与管道电性连接。
3施工要求 （1）阳极检验工作 阳极组装前应对阳极电缆封头进行外观封涂质量检查，电缆机械强度检查和接触电阻测试。因电缆损坏或电缆接头损坏将导致阳极失效，失去保护作用，要求阳极铁芯绝缘封涂质量好，阳极电缆机械强度以能够随阳极自身重量，阳极接触电阻小于0.001n。（2）阳极表面活化处理 组装牺牲阳极之前，为加速阳极表面活化，应将阳极表面的附着的油污及氧化物除净。首先采用机械处理方法，用手动砂轮或钢刷将阳极表面均匀打磨，再用粗砂纸打磨一遍。必要时进行化学处理，阳极表面火花处理与组装间隔时间不宜超过24h。 （3）牺牲阳极组装 先将特制白布袋内放人15kg填包料，再将经过检验和表面活化处理的阳极放入布袋轴线正中填包料中固定，并在阳极四周及顶部填装填充料约35kg;阳极不应与布袋接触，组装时应防止阳极偏心。 （4）阳极的埋设
表面工程技术 镁合金表面处理国内外研究应用现状Magnesium alloy surface treatment of domestic and foreignresearch and application status 学院名称：材料科学与工程学院 专业班级：复合材料1101 学生姓名：曹成成 学号： 3110706055 指导教师：张松立
2014 年 6 月 摘要：介绍了国内外镁合金表面处理的最新研究进展，其中包括 化学转化、自组装单分子膜、阳极氧化、电镀与化学镀、液相沉积 与溶胶凝胶涂层、气相沉积、喷涂、激光熔覆合金技术等，并对镁 合金表面处理的发展趋势作了展望。 关键词：镁合金表面处理涂层 引言 镁是金属结构材料中最轻的一种# 纯镁的力学性能很差。但镁合金 因体积质量小、比强度高、加工性能好、电磁屏蔽性好、具有良好 的减振及导电、导热性能而备受关注。镁合金从早期被用于航天航 空工业到目前在汽车材料、光学仪器、电子电信、军工工业等方 面的应用有了很大发展。但是镁的化学稳定性低、电极电位很负、 镁合金的耐磨性、硬度及耐高温性能也较差。在某种程度上又制约 了镁合金材料的广泛应用，因此，如何提高镁合金的强度、硬度、耐磨、耐热及耐腐蚀等综合性能，进行适当的表面强化，已成为当 今材料发展的重要课题。 镁合金是最轻的金属结构材料之一，密度仅为1.3g/cm3 ~ 1.9 g/cm3，约为Al 的2/3，Fe 的1/4。镁合金具有比强度高，比刚度高，减震性、导电性、导热性好、电磁屏蔽性和尺寸稳定性好，易回收 等优点。以质轻和综合性能优良而被称为21 世纪最有发展潜力的绿 色材料，广泛应用于航空航天、汽车制造、电子通讯等各个领域。 但是镁合金的化学和电化学活性较高，严重制约了镁合金的应用， 采用适当的表面处理能够提高镁合金的耐蚀性。 一、微弧氧化处理 微弧氧化技术又称微等离子体氧化或阳极火花沉积, 实质上是 一种高压的阳极氧化, 是一种新型的金属表面处理技术。该工艺是 在适当的脉冲电参数和电解液条件下, 使阳极表面产生微区等离子 弧光放电现象, 阳极上原有的氧化物瞬间熔化, 同时又受电解液冷 却作用, 进而在金属表面原位生长出陶瓷质氧化膜的过程。与普通 阳极氧化膜相比, 这种膜的空隙率大大降低, 从而使耐蚀性和耐磨 性有了较大提高。目前, 微弧氧化技术主要应用于Al、Mg、Ti 等有 色金属或其合金的表面处理中。镁合金微弧氧化技术所形成的氧化
1. 纯镁牺牲阳极 镁为活泼金属，其电化学性能受杂质和合金元素的影响很大。当其含有少量杂质，特别是含有析氢过电位较低的杂质时，会使镁的自溶倾向增大，电流效率降低。镁中的一些杂质元素，如Fe, Co, Mn是以单质的形式固溶于镁基体中的，而另一些杂质，如Al, Zn, Ni, Cu等元素则易与镁形成金属间化合物，无论哪类杂质元素，它们相对于镁固溶体都呈现出强烈的阴极性，能增大析氢的有效面积，进一步增大镁的腐蚀速度。尽可能降低纯镁阳极中杂质元素的含量是必要的。杂质元素的质量分数(%)应控在:Zn<0.03. Mn<0.01. Fe<0.02, Ni<0.001 } Cu<0.001. Si<0.01.但这给纯镁阳极的生产带来了困难。一般采用合金化方法，向工业镁中加入一定量的合金元素如Mn, Al, Zn等，就可消除杂质元素的不良影响，获得性能优良的镁合金牺牲阳极材料。一般的纯镁阳极由于电流效率很低(仅为30%左右)，使用寿命短，故目前己很少使用。 2. Mg-Mn牺牲阳极 ? 锰在镁中的溶解度为3.4％，如果熔炼方法控制适当，可得到含有少量Mn晶体的Mg-Mn单相固溶体组织。锰是控制镁中杂质的一种很有效的净化元素，可消除杂质的不良影响，降低镁的自腐蚀速度。在镁合金熔炼过程中，锰与铁能生成比较大的Fe-Mn化合物而沉积于溶体底部，而残留在合金中的铁则溶解于锰中或被锰所包围，不产生阴极杂质的有害作用。但Mn在镁合金中有偏析现象，过量的Mn反而会造成合金耐蚀性及塑性的下降。国内外生产的Mg-Mn系合金阳极的锰含量一般为0.5%-1.3%，所允许的杂质铁和铜的含量分别小于0.03%和0.02%，比纯镁阳极中允许的杂质量高出十多倍。锰的另外一个作用是使Mg-Mn阳极在腐蚀溶解时，在镁合金表面形成比氢氧化镁膜更具保护作用的水化二氧化锰膜，使析氢作用进一步减弱。最近，有人将少量的钙添加到Mg-Mn合金中，研究开发出一种高性能的Mg-Mn-Ca合金牺牲阳极材料，其含0.26%Mn和0.14%Ca。与Mg-Mn 合金(Mg-1.27Mn )相比，该新型合金阳极的电流效率显着提高，达到62.36% (Mg-Mn合金为50.94%)，且其驱动电压也有所增大。据研究认为加入钙后使合金晶粒细化，并且在镁基体的晶界上析出了Mg2Ca阴极性化合物，从而降低了晶间腐蚀倾向，减少了晶粒的剥落，使合金的溶解变得均匀。这是Mg-Mn-Ca合金具有较优电化学性能的主要原因。 3. Mg-A1-Zn-Mn牺牲阳极 根据铝和锌的含量不同，性能不同，其中性能较好和获得广泛应用的主要是 Mg-6Al-3Zn-Mn合金，其表面溶解均匀，电流效率大于50％.铝是阳极中的主要合金元素，可与镁形成Mg17 A112强化相，提高合金的强度。但向工业镁中单独添加铝时，可形成大量的Mg Al, Mg2A13, Mg4 A13等金属间化合物，这些金属间化合物的存在，都会增大镁的自腐蚀速度、加速固溶体的破坏。锌可降低镁的腐蚀率，减小镁的负差异效应，提高阳极电流效率。微量的锰可抵消杂质铁、镍的不良影响。当锰的添加量为0.3%时，可使铁的允许含量达到0.02%，但同时也会降低电流效率。因此，杂质铁的含量以及相应的锰含量应尽可能低。铝、锌、锰的同时存在可进一步降低对工业镁中的杂质元素含量的要求。为了获得良好的
长输管道牺牲阳极法 阴极保护方案 项目名称： 建设单位： 施工单位： 编制日期：2010年10月4日
目录 一、概述------------------------------------------------------------ 2 （一）原理 ----------------------------------------------------- 2（二）牺牲阳极法阴极保护的优点 --------------------------------- 2（三）牺牲阳极材料 --------------------------------------------- 2（四）阳极安装方式 --------------------------------------------- 6（五）测试系统 ------------------------------------------------- 7（六）应用标准和规范 ------------------------------------------- 7（七）主要测试设备和工具 --------------------------------------- 7 二、该项目管道牺牲阳极保护法的设计---------------------------------- 8 三、施工方法-------------------------------------------------------- 8 1、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 8 2、牺牲阳极法的施工: ------------------------------------------ 9
毕业论文开题报告 化学工程与工艺 镁合金阳极氧化膜的制备及其耐腐蚀性能研究 一、选题的背景、意义 镁是地球上储量最丰富的元素之一，除地壳表层金属矿所含的质量分数为1.93%外，在盐湖及海洋中也存在着十分可观的镁储存量。镁合金是以镁为基加入其他元素组成的合金，镁及其合金具有许多优良的特性。它的密度小（1.8g/cm3镁合金左右），约为铝的2/3、铁的1/4；比强度很高，弹性模量大，消震性好，承受冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好，具有良好的导电、导热性、电磁屏蔽性、尺寸稳定性、机加工性能以及再循环利用的性能。 镁合金过去主要应用于航空航天领域，进10年来，随着汽车工业的发展，镁合金的应用最得到了很大的发展。由于环境保护和节省燃料的要求，通常以降低汽车重量来节省能耗，其中一项重要措施就是采用镁合金零件来取代原先的铝合金或钢制零件，由于各种数码产品的飞速跟新换代，对其外观和质量都提出了更高要求。用量轻、刚性好、金属光泽好、电磁屏蔽性好的镁合金取代塑料用在外壳上可获得很好的效果。 随着人们对环境保护意识的日益增强，镁合金无铬表面转化处理技术取得了很大的发展，对环境影响已经大大减小。国内的镁合金阳极氧化处理工艺与国外相比差距较大，大部分无铬电解液配方仅停留在实验阶段，无法投入到实际生产中。因此，对镁合金进行适当的表面处理来提高其耐蚀性能具有非常重要的意义。 二、相关研究的最新成果及动态 2.1 传统工艺 有关镁合金阳极氧化技术产生于20世纪，直到1951年以后，HAE和DOW l7工艺的相继出现才使阳极氧化技术在镁合金防护处理中应用成为可能。HAE工艺是碱性电解液的代表，而Dow Chemical company研发的DOW l7是酸性电解液的代表，在镁合金阳极氧化发展进程中两者起了重要的作用。后来又开发了Anomag 工艺、Magoxid-Coat工艺和Tagnite工艺等。其具体工艺如表1所示。
西气东输管道工程 阴极保护施工方案
阴极保护施工方案 1.编制依据： 1.1 西气东输管道工程线路施工招标文件 1.2 SYJ4006—90 《长输管道阴极保护施工及验收规范》 1.3 SY/T0023—97 《埋地钢质管道阴极保护参数测试方法》 2.工程概况： 2.1工程简介： 本标段管线途经阳城县和泽州线，管线全长为80.682Km。其中阳城段29Km为河谷段，21Km为低山丘陵段，泽州段的30Km地处太行山中山山区，本段线路所经地段人口密度相对较少，所经为二类和三类地区。 2.2工程特点： 施工质量要求高，施工技术要求高。管线沿途人烟稀少，社会依托条件较差。战线长、施工往返运输困难。 3.施工部署： 3.1总体安排： 根据工程特点，测试桩及临时阴极保护的安装投入3个安装组分段与主体管线保持同步施工，严格做到安装一处，确保一处。3个安装组作业范围按管线全长基本各组为60Km，施工时各组施工范围根据分段管线施工进度可做机动调整。 阴极保护站的安装安排2个安装组集中力量共同完成。另一个安装组负责临时阴极保护测试及全线测试桩打号和阴极保护站投产测试。 3.2施工人员配置：
4.主要施工方法及措施： 施工程序：施工准备→临时阴极保护安装→测试桩安装→强制电流阴极保护系统安装→阴极保护参数测试→试运行→正式运行→备品备件移交→竣工资料提交→交工
4.1施工准备： 4.1.1提交工程用料及手段用料，确保工程开工前落实到位，进行设备材料进场验收并做好记录。 4.1.2完成人员及设备机具的调迁。 4.1.3进行全线实地勘察，对地下水位、地质、地貌及进出道路充分了解并作好记录，以便对全线进行统筹施工，切实作好人员的调配及对工程进度的合理安排。 4.1.4进行全员技术交底，并作好记录。 4.1.5下发关键工序作业指导书，并责任到人。 4.2临时阴极保护安装： 4.2.1按照设计图纸要求安装临时阴极保护系统。 4.2.2镁带产品质量证书所标成分应符合设计要求，铸造表面应符合SYJ19-86《镁合金牺牲阳极应用技术标准》。 4.2.3对于暂时不安装的镁带，单独设立储存库进行保管，严禁沾染油污、油漆和接触酸、碱、盐等化工产品。 4.2.4镁带电缆引线与镁带钢芯的连接采用铝热焊法，焊接处及镁带非工作端面采用环氧树脂进行密封处理。镁带接头形式如下图所示： 镁带 环氧树脂涂层 4.2.5镁带填包料的成分应符合设计要求。填包料应调拌均匀，不得混入石块、泥土、杂草等杂物。 4.2.6在管沟底部，将焊接好的镁带平放在填包料中。注意填包料应密实，镁带居中。敷设完毕后，在填包料上浇水，使之充分湿润。 4.2.7施工期间，每月对下沟回填并已安装临时阴极保护的管段，沿设置的测试点进行测试，并做好记录提交驻地监理工程师。这些测量一直到管线阴极保护系统投入正常使用为止。
