平面变压器的应用
1 概述
目前，电力电子技术的应用十分广泛。如：航空航天电源，舰载电源，雷达电源，通讯电源，电动机车-汽车电源，计算机-集成芯片电源，高频加热-照明电源，变频器，逆变器和各种AC/DC，DC/DC变换器等。而且应用的水平和对电源性能提出的要求不断提高。比如：高频开关电源的功率密度要求越来越高，成为当前主要研究课题。
功率磁性元件是所有电力电子装置中必不可少的关键器件，其体积和重量一般占到整个电路的20%到30%，磁性元件的损耗占到总损耗的30%左右，且磁性元件的各项参数对电路的性能影响很大。从目前看来，磁性元件无论在研究上，还是在应用上都已成为电力电子际踅 徊椒⒄沟钠烤保 谀持殖潭壬现苯佑跋炝说缌Φ缱蛹际醯姆⒄埂Ｒ虼耍 愿咂担 吖β拭芏群吞厥馔庑谓峁沟拇判栽 难芯浚 ⑹鞘 种匾 摹１热纾捍判栽 钠矫* 旌霞
苫 取?
目前来看，以铁氧体为磁芯的平面变压器体积小，功率密度大，将在较大功率的模块电源中发挥主要作用，成为主流产品，可在电力电子技术的领域大力推广和广泛应用，在某种程度上可以推动电力电子技术的发展。
2 平面变压器的优势
平面变压器与常规变压器相比，磁芯尺寸大幅度缩小，特别是高度缩小最大。这一特色对电源设备中在空间受到严格限制的场合下具有相当大的吸引力，从而可成为许多电源设备中首选的磁性元件。平面变压器结构上的优势，也为它的电气特性带来了许多优点：功率密度高，效率高，漏感低，散热性好，成本低等。详见下表：
3 制造方式
1、线绕式平面变压器：这种绕组方式与常规变压器的绕制方式一样，适合于高频，高压变压器的制造。
2、铜箔式平面变压器:这种方式是用铜箔作绕组，折叠成多层线圈。适合于制造低压，大电流的变压器。
3、多层印制板式平面变压器:这种方式是用印制板的制造工艺，在多层板上形成螺旋式的线圈。适合于制造中，小功率的变压器。
以上三种形式的平面变压器，在现有的机械设备、生产规模和工艺水平下，能很方便地制造出来。所以，大力推广平面变压器的开发和应用，具有特别的实际意义。
4、多元化的开发与应用
1、并联组合形式：因平面变压器铁芯扁平，所以很容易用两个，四个或八个铁芯合成来实
现更大功率输出。
2、用铁氧体制作的频率适用范围很宽，而且成本很低。因此，可以在很大范围内，替代用非晶和超微晶制作的常规变压器。目前，人们须努力研究，开发；使它形成标准化和系列化。（见下表部分平面变压器系列）
说明：
该数据表适合做双极性开关电源变压器。对于单极性开关电源变压器来说，其功率应用要减小一半以上。按上述数据制造的变压器的温升为30℃，其尺寸为铜箔式或印制板式平面变压器的外形尺寸。
说明：
以上两个变压器均用高频丝线绕制而成。L1为初级电感量，Ls为初级漏感。从表中可以看出，平面变压器的漏感为初级电感量的2%以下。常规变压器的漏感为初级电感量的7%左右。
5、实例比较
6、三种变压器的应用比较
说明：
以上三种变压器，常规高频变压器大家都已很熟悉了。
压电陶瓷变压器，它是利用功能陶瓷的压电/逆压电效应而设计制造的一种新型变压器。它也具有许多优点：如漏电流小；不产生电磁干扰，也不易受外来电磁干扰；尺寸小，易片式
化。只是它的适用的功率范围十分有限，因此决定了它的应用范围不会很广。也是很值得广大科技工作研制和开发的一种变压器。
以铁氧体为磁芯的平面变压器的应用优势就十分明显，而且随着开关电源频率的提高，平面变压器的优势更加显著。清化大学教授，国际电气电子工程师学会（IEEE）电力电子学会中国分会主席，蔡宣三教授在《通信电源技术的发展》一文中，提出二十一世纪我国注意开发的通信开关电源技术："1.碳化硅（SiC）功率半导体器件；2.平面磁芯及平面变压器，集成磁元件，磁电混合集成元件；3.S4高功率因数开关变换器，DC/DC变换器；4.电源EMI，可靠性和热设计及测试等技术的开发，研究及应用。"
目前，国际上已有许多厂商在积极研制和开发。如日本的TDK；日立铁氧体；美国的信号变压器公司；平板变压器技术公司；多源技术公司；欧洲的西门子和飞利浦等。国内也已有许多厂家在研制开发。
因此，有生产能力的变压器厂家应积极研制开发标准化的，系列化的平面变压器，以适应高频开关电源的发展。同时也为变压器行业的发展开创了一个新的领域。
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T
平面变压器在电源中的设计应用 文章通过对平面变压器所具有的特点进行系统的分析，并且结合在电源中的一些实例，从而进一步探讨平面变压器设计和实际应用等问题。 标签：平面变压器；开关电源；集肤效应 前言 现代的工作和生活对许多电子产品提出了小型化的要求。而作为电子产品工作的能源-开关电源是必不可少的。特别是功率较大的电子产品，电源部分占据了较大的体积和重量，。而在在开关电源中，磁性器件大概占到开关电源体积和重量的30%-40%。降低磁性器件的体积和重量就显得尤为重要。平面变压器具有体积小，功率密度高刚好能满足这些要求。因此，平面变压器取代传统变压器是开关电源发展的一个趋势。 1 平面的绕组特点 平面变压器绕线方式就是借鉴了印制电路板的形成方式，平面变压器具有很多优点。下面我们就对其特点进行分析，第一，平面变压器绕线方式就是借鉴了印制电路板的形成方式，使用这种方式对其进行生产，实际效率相对较高；第二，平面变压器的实际绕组参数是统一的，相对的离散性比较小；第三，平面变压器使用的是高性能的绝缘材料，使压层、线圈之间的保持良好的绝缘性；第四，其实际的引脚的位置可以根据实际需要进行自由分配，局限性相对较小，数量上也能够随之进行增减；第五，能够将集肤效应降到最低；第六，其相对的物理结构相当密实，线圈的固化结构也非常紧密、不需要使用支架进行绕线，自激振荡性小，相对能量的损耗也较小；第七，还能与控制应用模板进行统一的设计和装配。由于平面变压器是一种新型的技术，不管是在理论上、材料的性能上、电能的性能指标、实际体积等众多方面有一定的提升和创新。 2 实际应用 我们在平面变压器电源中的可行性实验里，使用文中提到的理论依据进行研究，从而进行了一系列工程化的工作，其平面变压器的电源有很多种不同的设计。 以320VDC/12VDC 25A变换器为例，对比常规变压器以及平面变压器。将双管反激电路作为主电路，将开关频率黄蓉胡阳 设置为100千赫，借助普通高频变压器的设计方案，联合应用两个EI33型磁芯，设计30匝原边，使用0.81毫米直径的漆包线作为绕组，2匝副边，0.3毫米铜皮的绕组，将2层使用并联的方式。 EI-33型磁芯參数具体为：有效截面积（Ae）为118mm2；有效磁路长度（Le）
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；
按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
反激式变压器设计原理 绿色节能PWM控制器CR68XX CR6848低功耗的电流模PWM反激式控制芯片 成都启达科技有限公司联系人：陈金元TEL: 电话/传真：-218 电邮:； MSN: 概述：CR6848是一款高集成度、低功耗的电流模PWM控制芯片，适用于离线式AC-DC反激拓扑的小功率电源模块。 特点：电流模式PWM控制低启动电流低工作电流 极少的外围元件片内自带前沿消隐(300nS) 额定输出功率限制 欠压锁定(12.1V~16.1V) 内建同步斜坡补偿PWM工作频率可调 输出电压钳位(16.5V) 周期电流限制 软驱动2000V的ESD保护过载保护 过压保护（27V）60瓦以下的反激电源SOT23-6L、DIP8封装 应用领域：本芯片适用于：电池充电器、机顶盒电源、DVD 电源、小功率电源适配器等60 瓦以下(包括60 瓦)的反激电源模块。 兼容型号： SG6848/SG5701/SG5848/LD7535/LD7550/OB2262/OB2263。 原生产厂家现货热销！-218，。 CR6842兼容SG6842J/LD7552/OB2268/OB2269。 绿色节能PWM控制器AC-DC 产品型号功能描述封装形式兼容型号 CR6848 低成本小功率绿色SOT-26/DIP-8 SG6848/SG5701/SG5848 节能PWM控制器LD7535/LD7550 OB2262/OB2263 CR6850 新型低成本小功率绿色SG6848/SG5701/SG5848 节能PWM控制器SOT-26/DIP-8 LD7535/LD7550 SOP-8OB2262/OB2263 CR6851 具有频率抖动的低成本SOT-26/DIP-8 SG6848/SG5701/SG5848 绿色节能PWM控制器SOP-8 LD7535/LD755 OB2262/OB2263 CR6842 具有频率抖动的大功能DIP-8 兼容SG6842J/LD7552
长寿命LED电源与平面变压器设计步骤 系统可靠性定义及指标 开关电源是各种系统的核心部分。开关电源的需求越来越大，同时对可靠性提出了越来越高的要求。涉及系统可靠性的因素很多。目前，人们认识上的主要误区是把可靠性完全（或基本上）归结于元器件的可靠性和制造装配的工艺,忽略了系统设计和环境温度对可靠性的决定性的作用。据美国海军电子实验室的统计，整机出现故障的原因和各自所占的百分比如表1所示。 在业界上，通用的可靠性定义为：在规定条件下和规定的时间内，完成规定功能的能力。此定义适用于一个系统，也适用于一台设备或一个单元。描述这种随机事件的概率可用来作为表征开关电源可靠性的特征量和特征函数。从而，引出可靠度[R（t）]的定义：系统在规定条件下和规定时间内，完成规定功能的概率。如系统在开始（t=0）时有n0个元件在工作，而在时间为t时仍有n个元件在正常工作，则可靠性R(t)=n/n0 0≤R(t) ≤1 失效率λ(t)= - dinR(t)/dt λ定义为该种产品在单位时间内的故障数，即λ=dn/dt。如失效率λ为常数，则 dn/dt=-λt n=n0e-λt R(t)=e-λt0 MTBF（平均无故障时间）=1/λ 平均无故障时间（MTBF）是开关电源的一个重要指标，用来衡量开关电源的可靠性。 从各研究机构研究成果可以看出，环境温度和负荷率对可靠性影响很大，这两个方面对开关电源的影响很大，下面将从这两方面分析，如何设计出高可靠的开关电源。其中：PD为使用功率；PR为额定功率主。UD为使用电压；UR为额定电压。环境温度对元器件的影响，环境温度对半导体的影响硅三极管以PD/PR=0.5使用负荷设计，则环温度对可靠性的影响，如表2所示。
变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能. 3.1 变压器的基本工作原理和结构 3.2 单相变压器的空载运行 3.3 单相变压器的负载运行 3.4 变压器的参数测定 3.5 变压器的运行特性 隐形专家改编于2009-05
3.1 变压器的基本工作原理和结构 3.1.1 基本工作原理和分类 一、基本工作原理 变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电联系。在一 次绕组中加上交变电压，产生交链一、二次绕 组的交变磁通，在两绕组中分别感应电动势。 1 u 1 e 2 e 2u 1i 2 i Φ 1 U 2 U 1 u 2u L Z 1 2 12d Φe =-N dt d Φe =-N dt 只要(1)磁通有 变化量;(2)一、二次绕组的匝数不同，就能达到改变压的 目的。
二、分类 按用途分：电力变压器和电子变压器。 按绕组数目分：单绕组（自耦）变压器、双绕组变压器、三绕组变压器和多绕组变压器。 按相数分：单相变压器、三相变压器和多相变压器。 按铁心结构分：心式变压器、壳式变压器、环形变压器。 按工作频率分：低频（工频）与高频变压器
3.1.2基本结构 一、铁心 变压器的主磁路，为了提高导磁性能和减少铁损，用厚为 0.35-0.5mm、表面涂有绝缘漆的硅钢片叠成或卷绕而成。 二、绕组 变压器的电路，一般用绝缘铜线或铝线绕制而成。 三、胶心 胶心也可称骨架，用塑料压制而成，用来固定线圈。 四、固定夹 固定夹也可称牛夹，用铁板冲压而成，用来将变 压器固定在底板上。
第一章 变压器的结构与工作原理 一、填空：（每空1分） 1. ★★一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到 380V 上，则此时Φm ,0I , Fe p 。（增加，减少或不变） 答：Φm 增大，0I 增大， Fe p 增大。 2. ★一台额定频率为60HZ 的电力变压器接于50HZ ，电压为此变压器的5/6倍额定电压 的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。 答：饱和程度不变，励磁电流不变，励磁电抗减小，漏电抗减小。 3. 三相变压器理想并联运行的条件是（1） ， （2） ，（3） 。 答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。 4. ★如将变压器误接到等电压的直流电源上时，由于E= ，U= ， 空载电流将 ，空载损耗将 。 答：E 近似等于U ，U 等于IR ，空载电流很大，空载损耗很大。 5. ★变压器空载运行时功率因数很低，其原因为 。 答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。 6. ★一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压 不变，励磁电流将 ，铁耗将 。 答：减小，减小。 7. 变压器的副端是通过 对原端进行作用的。 答：电磁感应作用。 8. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。 9. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流 将 ，变压器将 。 答：增大很多，烧毁。 二、选择填空（每题1分） 1. 三相电力变压器磁势平衡方程为 。 A ：原，副边磁势的代数和等于合成磁势 B ：原，副边磁势的时间向量和等于合成磁势 C ：原，副边磁势算术差等于合成磁势
高频变压器工作原理及用途 简介 是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。 工作原理 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 用途 高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次： 10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。 制造工艺 高频变压器的制造工艺要点一。 绕线 A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1. 疏绕完全均匀疏开
摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言 随着电子技术和信息技术飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 PCbfans提示请看下图: 其主要技术参数如下： 电路形式半桥式； 整流形式全波整流； 工作频率f=38kHz； 变换器输入直流电压Ui=310V； 1
变换器输出直流电压Ub=14.7V； 输出电流Io=25A； 工作脉冲占空度D=0.25～O.85； 转换效率η≥85％； 变压器允许温升△τ=50℃； 变换器散热方式风冷； 工作环境温度t=45℃～85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应强度虽然高，但在假定测试频率和整个磁通密度测试范围内，它们呈现铁损最高，因此，受到高功率密度和高效率制约，它们也不宜采用。虽然铁氧体材料损耗比坡莫合金大些，饱和磁感应强度也比非晶合金和超微晶材料低，但铁氧体材料价格便宜，可以做成多种几何形状铁芯。对于大功率、低漏磁变压器设计，用E-E型铁氧体铁芯制成变压器是最符合其要求，而且E-E型铁芯很容易用铁氧体材料制作。所以，综合来考虑，变换器变压器磁芯选择功率铁氧体材料，E-E型。 2.2 工作磁感应强度确定 工作磁感应强度Bm是开关电源变压器设计中一个重要指标，它与磁芯结构形式、材料性能、工作频率及输出功率因素有关关。若工作磁感应强度选择太低，则变压器体积重量增加，匝数增加，分布参数性能恶化；若工作磁感应强度选择过高，则变压器温升高，磁芯容易饱和，工作状态不稳定。一般情况下，开关电源变压器Bm值应选在比饱和磁通密度Bs低一些，对于铁氧体材料，工作磁感应强度选取一般在0.16T 到0.3T之间。在本设计中，根据特定工作频率、温升、工作环境等因素，把工作磁感应强度定在0.2 T。 3 变压器主要设计参数计算 3.1 变压器计算功率 开关电源变压器工作时对磁芯所需功率容量即为变压器计算功率，其大小取决于变压器输出功率和整流电路形式。变换器输出电路为全波整流，因此 2
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器； 按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。
1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。 2.铁心形式 铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构 。 二、绕组 1.绕组的材料 铜或铝导线包绕绝缘纸以后绕制而成。 2.形式
变压器基本原理及应用介绍 1.1基本要求 1．了解变压器的基本构造、工作原理、铭牌数据和外特性。 2．掌握变压器的三个变换功能及其用途。 3．理解阻抗匹配的意义。 1.2基本内容 1． 变压器主要由铁心、原绕组（一次绕组）和副绕组（二次绕组）组成。铁心构成磁路，原绕组 和副绕组（副边开路时仅原绕组）产生的磁通由磁路闭合而实现能量或信号的传递。 2．变压器的功能可由三个变换来表述： 电压变换──主要用途是电源升降压。原绕组电压与副绕组电压的比值近似为原绕组匝数与副绕 组匝数的比值称为变比，即：1 12 2 U N U N k = = 电流变换──主要用途是电流互感器。原绕组电流与副绕组电流的比值近似为变比的倒数，即： 122 1 1 I N I N k = = 阻抗变换──主要用途是电路耦合及阻抗匹配。副绕组的负载阻抗Z 折合到原绕组（电源）端 可表示为该阻抗与变比平方的乘积，即：2k Z Z '= 3．变压器铭牌数据通常包括： ①一次侧额定电压1N U 和二次侧额定电压N U 2 ②一次侧额定电流N I 1和二次侧额定电流N I 2 ③额定容量N S 变压器的额定容量之所以用视在功率N S 表示是因为变压器输出的有功功率与负载的功率因数有关。例如在额定电压和额定电流下，负载的功率因数为1时，kVA 100的变压器可输出kW 100的功率，而当负载的功率因数5.0时则只能输出kW 50的功率。 4．变压器阻抗变换的一个重要用途是实现阻抗匹配，即采用不同的匝数比将负载阻抗变换为所需要的、比较合适的数值，这通常可以使负载从信号源或电源获得最大的信号幅度或功率值。 1.3重点和难点 1. 变压器是按照电磁感应原理来实现电能转换的，当变压器的输入端接直流电源时，副边将无 法产生感应电势，因此变压器不能用于直流场合。 2. 变压器的额定容量和输出功率通常是分相等的，它们的表达式分别是： 22112222 ()cos N N N N N N N S U I U I V A P U I ?=≈= 2N 2P S cos ?= 即：式中2cos ?为负载的功率因数，上式表达的变压器的输出与负载的功率因数有关。
课题：变压器的应用 课型：讲授 教学目的要求： 1、掌握变压器在电压变换方面的应用：自耦变压器、电压互感器。 2、掌握变压器在电流变换方面的应用：电流互感器、钳形电流表。 3、了解变压器阻抗变换方面的应用。 教学重点、难点： 教学重点：变压器的电压变换和电流变化及其应用。 教学难点：变压器空载运行和电压变换，负载运行与电流变换。 教学分析： 本次课通过对变压器空载运行时，原副线圈中感应电动势的分析得出变压器的变压比概念，然后具体分析利用电压变换原理的两种常用电器元件——自耦变压器及电压互感器的工作原理，最后通过例题巩固其知识点。电流变化及阻抗变换也基本采用这一模式来讲解相关内容。 复习、提问： 1、变压器工作原理是什么？ 2、变压器的额定值有哪些，其关系是怎样的？ 教学过程： 上节课讲述了变压器的工作原理和有关磁路方面的概念。今天我们来看看变压器有哪些应用。 一、空载运行和电压变换 原线圈接上交流电压，铁心中产生的交变磁通同时通过原、副线圈，原、副线圈中交变的磁通可视为相同。 设原线圈匝数为N 1，副线圈匝数为N 2，磁通为?，感应电动势为 由此得2 1 2 1 N N E E = 忽略线圈内阻得 上式中K 称为变压比。由此可见：变压器原副线圈的端电压之比等于匝数比。 如果N 1 如果N 1>N 2，K>1，电压下降，称为降压变压器。 应用实例： 1、自耦变压器 实验室中常用的调压器就是一种可改变副绕组匝数的自耦变压器 (a)符号(b)外形(c)实际电路 图2自耦变压器 原副边电压之比是： 2、电压互感器 电压互感器属于 仪用互感器的一种，它的优点是： ⑴使测量仪表与 高压电路分开，以保证工作安全。 ⑵扩大测量仪表的量程。 注意点： （1） 为了工作安全，电压互感器的铁壳及副绕组的一端都必须接 地，以防高、低压线圈绝缘损坏时，低压线圈和测量仪表对地产生一个高电压，危及工作人员的人身安全。 （2） 副线圈不允许短路。如果电压互感器的二次侧运行中短路， 二次线圈的阻抗大大减小，就会出现很大的短路电流，使副线圈因严重发热而烧毁。因此在运行中互感器不允许短路。一般电压互感器二次侧要用熔断器。只有35千伏及以下的互感器中，才在高压侧有熔断器其目的是当互感器发生短路时把它从高压电路中切断。 二、负载运行和电流变换 负载运行：变压器的原绕组接电压U1，副绕组接负载Z L 这种运行状态称为负载运行。 根据能量守恒定律，变压器输出功率与从电网中获得功率相等，即P 1=P 2，由交流电功率的公式可得 (a)构造(b)接线图 图3电压互感器 平面变压器的应用 1 概述 目前，电力电子技术的应用十分广泛。如：航空航天电源，舰载电源，雷达电源，通讯电源，电动机车-汽车电源，计算机-集成芯片电源，高频加热-照明电源，变频器，逆变器和各种AC/DC，DC/DC变换器等。而且应用的水平和对电源性能提出的要求不断提高。比如：高频开关电源的功率密度要求越来越高，成为当前主要研究课题。 功率磁性元件是所有电力电子装置中必不可少的关键器件，其体积和重量一般占到整个电路的20%到30%，磁性元件的损耗占到总损耗的30%左右，且磁性元件的各项参数对电路的性能影响很大。从目前看来，磁性元件无论在研究上，还是在应用上都已成为电力电子际踅 徊椒⒄沟钠烤保 谀持殖潭壬现苯佑跋炝说缌Φ缱蛹际醯姆⒄埂Ｒ虼耍 愿咂担 吖β拭芏群吞厥馔庑谓峁沟拇判栽 难芯浚 ⑹鞘 种匾 摹１热纾捍判栽 钠矫* 旌霞 苫 取? 目前来看，以铁氧体为磁芯的平面变压器体积小，功率密度大，将在较大功率的模块电源中发挥主要作用，成为主流产品，可在电力电子技术的领域大力推广和广泛应用，在某种程度上可以推动电力电子技术的发展。 2 平面变压器的优势 平面变压器与常规变压器相比，磁芯尺寸大幅度缩小，特别是高度缩小最大。这一特色对电源设备中在空间受到严格限制的场合下具有相当大的吸引力，从而可成为许多电源设备中首选的磁性元件。平面变压器结构上的优势，也为它的电气特性带来了许多优点：功率密度高，效率高，漏感低，散热性好，成本低等。详见下表： 3 制造方式 1、线绕式平面变压器：这种绕组方式与常规变压器的绕制方式一样，适合于高频，高压变压器的制造。 2、铜箔式平面变压器:这种方式是用铜箔作绕组，折叠成多层线圈。适合于制造低压，大电流的变压器。 3、多层印制板式平面变压器:这种方式是用印制板的制造工艺，在多层板上形成螺旋式的线圈。适合于制造中，小功率的变压器。 以上三种形式的平面变压器，在现有的机械设备、生产规模和工艺水平下，能很方便地制造出来。所以，大力推广平面变压器的开发和应用，具有特别的实际意义。 4、多元化的开发与应用 1、并联组合形式：因平面变压器铁芯扁平，所以很容易用两个，四个或八个铁芯合成来实 平面变压器在伺服控制器设计中的应用 伺服控制器普遍应用于电机控制，自动化工厂等，如打印机，机械装置，家用电器。电机控制器通常由两部分电源模块组成：主电源和控制电源。主电源主要是串联安全回路，能够使电机正常工作;当按下紧急制动按钮后，主电源会被安全控制回路切断电源。由于平面变压器的体积小、功耗低、占空比少的优势能够代替伺服电机控制器中的独立电源模块，减少电源模块的使用，降低控制器的成本，将会更多地应用于未来的电机控制器中。本文主要介绍平面变压器的特点及其应用于伺服控制器中的优势，并对平面变压器在伺服控制器设计中的应用前景进行阐述。 标签：印制板式变压器;伺服电机控制器;PCB设计 引言：任何电路需要正常工作，都要用电源提供能量。进入21世纪以来，电源己成为一项相对独立的产业，而且年产值正在飞快增长。电源是一种功率转换装置，电子设备工作所需的能量均由电源来提供，因此，它的电源效率和体积对整个电子产品具有非常重要的影响。通常的电源电路都要使用变压器等磁性元件，而在电源电路的小型化设计中，难度最大的就是将变压器体积缩小。因为磁性元件不同于半导体器件，很难实现大规模电路集成化，并且漏磁较高。在这种情况下，为了减小变压器体积和重量，从而提出平面变压器。文章主要针对平面变压器在伺服控制器设计中的应用方面进行分析，希望能给相关人士提供相关的参考价值[1]。 1. 平面变压器的结构 平面变压器是一种具有高频，低造型，而具有很高工作频率等特点的仪器。其采用小尺寸的E形和RM形。通常由环形铁氧体磁芯，高频功率铁氧体材料制成，降低在高频下磁芯损耗;平面变压器线圈绕组是由折叠式铜箔、印制电路板上的印制铜线或堆积于磁性薄膜上的细铜线条所构成，平面变压器扁平的形状以至于它可以做成一种“千层饼”式结构，来缩小体积降低，来增大空间利用率，提高伺服电机控制器稳定性。在电子行业快速发展的今天，平面变压器具备交流阻抗和较低漏感的特性，同时，减少了在高频率状况下由集肤效应产生的涡流损耗。因此，可以通过降低涡流损耗的方式来提高变压器传递效率，降低电能损耗，增大输出功率。同时也能避免减少滤波等干扰问题的出现，并且为伺服电机控制器的小型化、轻便化提供了条件，扩大了平面变压器的应用范围。近些年来，随着工艺技术的提高，平面磁芯开发成功，实现了平面化的变压器设计。由于平面变压器要求磁芯、绕组是平面结构，所以应该使用平面PCB绕组，平面绕组通常只有数匝，不仅减少铜损和电感以及电容，而且使绕制更加便利化。多层印制板已经广泛应用在平面变压器中，它具有功率密度高、稳定性好、体积小等优点，现已成为平面变压器的重要组成部分之一。 2. 平面变压器主要优点 干式铁心电抗器 一、基本原理 电抗器是一个电感元件，当电抗器线圈中通以交流电时，产生电抗（X L ）和电抗压降（U L =I L X L ）。 空心电抗器线圈中无铁心，以非导磁材料空气或变压器油等为介质，其导磁系数很小 （1≈μ） ，磁阻（C r ）很大，线圈电感（L ）、电抗（X L ）及电抗压降（U L ）均小； 铁心电抗器的线圈中放有导磁的硅钢片铁心材料，硅钢片导磁系数大，磁阻小，其电感（L ）、电抗（X L ）及电抗压降（U L ）均大。另外，铁心电抗器铁心柱上放有气隙（或油隙），改变气隙长度，会改变磁路磁阻，从而得到所需电感值（L ）、电抗（X L ）及电抗压降（U L ）。 铁心电抗器线圈通过交流电，产生磁通分两部分，如图所示。一部分是通过铁心之外的线圈及空道的漏磁通（q Φ），它产生线圈漏抗（X Lq ）及漏抗压降（U Lq = I L X Lq ）；另一部分是通过铁磁路（铁心及气隙）的主磁通（T Φ），它将在线圈中感应一个电势E ，其E ?可以 视为一个电压降，如忽略电阻电压降，此压降可认为是主电抗压降（U LT ） 。等值电路如图所示。 电抗压降（U L ）的通式： C C L C C L C L L L L L l A W fI l A W fI r W I L I X I U 28022 109.72?×==== =μμπωω （V） 式中： L I —通过电抗器线圈的电流（A） L X —电抗器电抗（Ω） L —电抗器电感（H） W —线圈匝数 C r —磁阻（H -1 ），C r =C C A l 0μμ μ—相对导磁系数，如空气或变压器油μ=1 0μ—绝对导磁系数，cm H /104.080?×=πμ C l —磁路长度（cm） C A —磁路面积（cm 2 ） 磁通与磁势图 U LT 等值电路图 倉9舉屮脅技必專 _ -一丿茹Urtivr 愉厨m Science & Tlechnologv 电磁装置设计原理 变压器设计 专业：— 班级：_______________ 设计者：_____________________ 学号：___________ 华中科技大学电气与电子工程学院 一、变压器设计综述及其基本原理 变压器是一种静止电机，由绕在共同铁芯上的两个或者两个以上的绕组通过交变的磁场而联系着。用以把某一种等级的电压与电流转换成另外一种等级的电压与电流。其用途是多方面的，十分广泛的应用在国民经济的各个领域。在电力系统中，通常要将大功率的电能输送到很远的地方去，利用低电压大电流的传输是有困难的，一方面，电流大引起的输电线损耗很大；另一方面，电压的下降也会使电能无法传送出去。因此需要用升压变压器将发电机端电压升高，而经过高压传输线到达用户端所在城市后，再利用降压变压器将电压降低，方便用户使用。 二、设计步骤 1、根据设计仟务书确定各原始技术数据； 2、计算铁心柱直径、铁芯柱和铁轭截面； 3、绕组尺寸计算； 4、绕组的确定及相关计算； 5、绕组的绝缘设计； 6、绝缘半径计算； 7、铁芯重量计算； 8性能计算; 9、 温升计算； 10、 主要部件价格计算 二、设计内容 已知参数有： 额定容量S n 500kVA ； 额定电压10kV/0.4kV （高压绕组 5%分接头）; 额定频率f = 50Hz Dy11连接模式； 高压侧：S N 5 N 10kV ； （1）技术条件 名称：变压器 绝缘材料耐热等级：H 级（145 C ） 容量：500kVA 电压比：10± 5%/0.4kV 1 1N 500 10 、3 28.8675A （线电流）； 1 1N 3 16.6667（相电流） 低压侧：U 2N 0.4kV （线电压） 1 2N U 2N 230.94V （相电压） 500 3 0.4 721.6878 A 目录 摘要 (1) 关键词 (2) Abstract (2) Key words (2) 引言 (2) 1.变压器的概述 (2) 1.1变压器的诞生 (3) 1.2变压器的发展 (3) 2.变压器的类型、原理及特点说明 (4) 2.1变压器按用途分类 (4) 2.2 变压器按结构形式分类 (6) 2.3 变压器按冷却方式分类 (9) 3.变压器在不同领域的应用 (12) 3.1变压器在生产领域的应用 (12) 3.2变压器在生活领域地应用 (11) 4.变压器的未来 (12) 结论 (12) 致谢 (13) 参考文献 (14) 变压器的原理及其应用 摘要:本文介绍了变压器的起源及其发展历程，通过对其在用途、结构形式、冷却方式上的不同进行分类，详细的介绍了各种变压器的原理及特点，同时对变压器在生产生活领域的广泛应用进行了阐述，最后分析了变压器未来发展的广阔前景。 关键词：变压器；类型；原理；未来 Principle, types and applications of transformer Abstract：The origin and development of the transformer were described in the paper through classifying them according to the different uses ,structures,coolings.Besides,the principles and features of all kinds of transformers were introduced in detail , at the same time the wide applications of transformers in the fields of production and daily life were elaborated and finally the bright future of the transformer’s future development.was analyzed in the paper. Key words：transformer; classification; applications; future 引言 我国加入WTO以来，国内电子变压器市场竞争基本处于平稳状态，没有受到较大冲击，这是因为电子变压器产品属于劳动密集型和以用户要求定制生产为主的产品。而变压器作为发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益。改革开放以后，在变压器的科技攻关、技术引进、消化吸收、科技创新等方面都取得了积极的成效；对掌握各种类型变压器的制造技术，提高产品性能，提高产品质量，缩短产品开发周期，扩大产品产量，增加产品品种都发挥了积极作用。 1.变压器的概述 变压器是一种通过改变电压而传输交流电能并且可以变换交流电压、电流和阻抗的静止感应电器。主要利用电磁感应原理从一个电路向另一个电路传递电能或传输信号，是电能传递或作为信号传输的重要元件。主要构件是初级线圈、次级线圈和铁心（磁芯）。最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线 理想变压器的工作原理及其应用 理想变压器的工作原理及其应用 一、理想变压器的构造、作用、原理及特征 构造：两组线圈（原、副线圈）绕在同一个闭合铁芯上构成变压器. 作用：在输送电能的过程中改变电压. 原理：其工作原理是利用了电磁感应现象. 特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压. 二、理想变压器的理想化条件及其规律 如图1所示，在理想变压器的原线圈两端加交变电压U 1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据 法拉第电磁感应定律有： t n E ??Φ=111，t n E ??Φ=222 忽略原、副线圈内阻，有 U 1＝E 1 ，U 2＝E 2 另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有 21?Φ=?Φ 由此便可得理想变压器的电压变化规律为 2 121n n U U = 在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有 而21P P = ，111U I P = ，222U I P = 于是又得理想变压器的电流变化规律为 1 2212211,n n I I I U I U == 图1 由此可见：（1）理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因数的差别.） （2）理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式. 特别提醒： ⑴ 2 121n n U U =，即对同一变压器的任意两个线圈，都有电压和匝数成正比； （2）只有当变压器只有一个副线圈工作时，才有：1 2212211,n n I I I U I U == （3）P 入=P 出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和； （4）变压器的输入功率由输出功率决定，往往用到： R n U n I U P /2 112111???? ??==，即在输入电压确定以后，输入功率和原线圈电压与副线 圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比.式中的R 表示负载电阻的阻值，而不是“负载”，“负载”表示副线圈所接的用电器的实际功率.实际上，R 越大，负载越小；R 越小，负载越大. 三、典例分析 例1.如图2所示，原、副线圈匝数之比为2∶1的理想变压器正常工作时( ) 摘要：阐述了高频开关电源热设计的一般原则，着重分析了开关电源散热器的热结构设计。 关键词：高频开关电源；热设计；散热器 1 引言 电子产品对工作温度一般均有严格的要求。电源设备内部过高的温升将会导致对温度敏感的半导体器件、电解电容等元器件的失效。当温度超过一定值时，失效率呈指数规律增加。有统计资料表明，电子元器件温度每升高2℃，可靠性下降10％；温升50℃时的寿命只有温升为25℃时的1/6。所以电子设备均会遇到控制整个机箱及内部元器件温升的要求，这就是电子设备的热设计。而高频开关电源这一类拥有大功率发热器件的设备，温度更是影响其可靠性的最重要的因素，为此对整体的热设计有严格要求。完整的热设计包括两方面：如何控制热源的发热量；如何将热源产生的热量散出去。最终目的是如何将达到热平衡后的电子设备温度控制在允许范围以内。 2 发热控制设计 开关电源中主要的发热元器件为半导体开关管（如MOSFET、IGBT、GTR、SCR等），大功率二极管（如超快恢复二极管、肖特基二极管等），高频变压器、滤波电感等磁性元件以及假负载等。针对每一种发热元器件均有不同的控制发热量的方法。 2.1 减少功率开关的发热量 开关管是高频开关电源中发热量较大的器件之一，减少它的发热量，不仅可以提高开关管自身的可靠性，而且也可以降低整机温度，提高整机效率和平均无故障时间（MTBF）。开关管在正常工作时，呈开通、关断两种状态，所产生的损耗可细分成两种临界状态产生的损耗和导通状态产生的损耗。其中导通状态的损耗由开关管本身的通态电阻决定。可以通过选择低通态电阻的开关管来减少这种损耗。MOSFET的通态电阻较IGBT的大，但它的工作频率高，因此仍是开关电源设计的首选器件。现在IR公司新推出的IRL3713系列HEXFET(六角形场效应晶体管)功率MOSFET已将通态电阻做到3mΩ，从而使这些器件具有更低的传导损失、栅电荷和开关损耗。美国APT公司也有类似的产品。开通和关断两种临界状态的损耗也可通过选择开关速度更快、恢复时间更短的器件来减少。但更为重要的则是通过设计更优的控制方式和缓冲技术来减少损耗，这种方法在开关频率越高时越能体现出优势来。如各种软开关技术，能让开关管在零电压、零电流状态下开通或关断，从而大大减少了这两种状态产生的损耗。而一些生产厂家从成本上考虑仍采用硬开关技术，则可以通过各种类型的缓冲技术来减少开关管的损耗，提高其可靠性。 2.2 减少功率二极管的发热量 高频开关电源中，功率二极管的应用有多处，所选用的种类也不同。对于将输入50Hz交流电整流成直流电的功率二极管以及缓冲电路中的快恢复二极管，一般情况下均不会有更优的控制技术来减少损耗，只能通过选择高品质的器件，如采用导通压降更低的肖特基二极管或关断速度更快且软恢复的超快恢复二极管，来减少损耗，降低发热量。高频变压器二次侧的整流电路还可以采用同步整流方式，进一步减少整流压降损耗和发热量，但它们均会增加成本。所以生产厂家如何掌握性能与成本之间的平衡，达到性价比最高是个很值得研究的问题。 2.3 减少高频变压器与滤波电感等磁性元件的发热平面变压器的设计原理及其应用

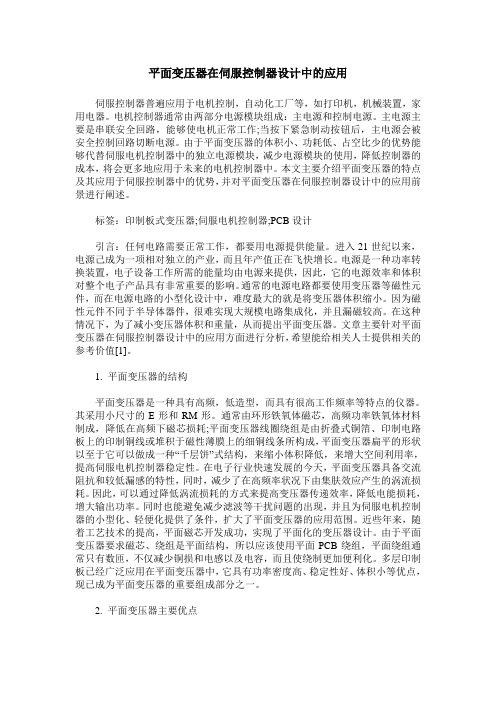

平面变压器在伺服控制器设计中的应用
