自力式调节阀的选型及应用
摘要：在我们厂炼油的生产运行过程中，为了保证回路压力控制的稳定性，减少驱动能源的消耗，需要对回路压力进行精确的、无需外加驱动能源的自动调节，以降低工艺生产能耗，提高采收率。
关键词：自力式调节阀先导式节能选型
引言
本文首先介绍了现有自力式调压阀的基本原理、分类、特点及发展状况，对自力式调节阀作出了分类比较，并对自力式调节阀与控制阀的原理和特点进行了对比。最后在对比分析各类型自力式调节阀原理和技术性能指标的基础上，总结了自力式调节阀的选型方法。
一、概述
仪表控制系统是炼油工程中的关键环节之一，它是各种炼油工艺开发设施的大脑和安全卫士。仪表控制系统一方面连续检测和控制各种工艺生产、公用设备的正常运行，另一方面又对各种意外事故进行实时监测，一旦出现意外问题，第一时间进行报警并经过系统逻辑自动地进行处理，以便将不安全的因素控制在最小的范围内，从而保障炼油装置的生产安全，确保人员设施的安全。
1.自力式调节阀的分类
1.1按用途可分为减压阀（控制阀后压力）、背压/泄压阀（控制阀前压力）、压差控制阀（控制两个压力差）等。
1.2按工作方式分类可以分为直接作用式、先导式和外部加载式等。
二、自力式调节阀的应用
1.自力式调节阀在压力容器中的应用
自力式调节阀现已广泛应用于石化炼油的工艺流程中，下面就针对自力式调节阀在压力容器的稳压调节的应用进行分析。
1.1对蒸汽工况的应用
绝大多数的加热工艺需要的是低压蒸汽，原因在于低压蒸汽含有更多的潜热，这就意味着只需要少量的蒸汽就可以得到所需的热量，这就要用到减压调节作用的自力式调节阀。根据具体工况，可以进行单级减压也可以进行多级减压。（2）工艺生产流程
二、调节阀的结构型式及其选择 常用的调节阀有座式阀和蝶阀两类。随着生产技术的发展，调节阀结构型式越来越多，以适应不同工艺流程，不同工艺介质的特殊要求。按照调节阀结构型式的不同，逐步发展产生了单座调节阀、双座调节阀、角型阀、套筒调节阀（笼型阀）、三通分流阀、三通合流阀、隔膜调节阀、波纹管阀、O型球阀、V型球阀、偏心旋转阀（凸轮绕曲阀）、普通蝶阀、多偏心蝶阀等等。 如何选择调节阀的结构型式？主要是根据工艺参数（温度、压力、流量），介质性质（粘度、腐蚀性、毒性、杂质状况），以及调节系统的要求（可调比、噪音、泄漏量）综合考虑来确定。一般情况下，应首选普通单、双座调节阀和套筒调节阀，因为此类阀结构简单，阀芯形状易于加工，比较经济。如果此类阀不能满足工艺的综合要求，可根据具体的特殊要求选择相应结构型式的调节阀。现将各种型式常用调节阀的特点及适用场合介绍如： （1）单座调节阀（VP，JP）：泄漏量小（额定K v值的0.01%）允许压差小，JP型阀并且有体积小、重量轻等特点，适用于一般流体，压差小、要求泄漏量小的场合。 （2）双座调节阀（VN）：不平衡力小，允许压差大，流量系数大，泄漏量大（额定K值的0.1%），适用于要求流通能力大、压差大，对泄漏量要求不严格的场合。 （3）套简阀（VM.JM）：稳定性好、允许压差大，容易更换、维修阀内部件，通用性强，更换套筒阀即可改变流通能力和流量特性，适
用于压差大要求工作平稳、噪音低的场合。 （4）角形阀（VS）：流路简单，便于自洁和清洗，受高速流体冲蚀较小，适用于高粘度，含颗粒等物质及闪蒸、汽蚀的介质；特别适用于直角连接的场合。 （5）偏心旋转阀（VZ）：体积小，密封性好，泄漏量小，流通能力大，可调比宽R=100，允许压差大，适用于要求调节范围宽，流通能力大，稳定性好的场合。 （6）V型球阀（VV）：流通能力大、可调比宽R=200~300，流量特性近似等百分比，v型口与阀座有剪切作用，适应用于纸浆、污水和含纤维、颗粒物的介质的控制。 （7）O型球阀（VO）：结构紧凑，重量轻，流通能力大，密封性好，泄漏量近似零，调节范围宽R=100~200，流量特性为快开，适用于纸浆、污水和高粘度、含纤维、颗粒物的介质，要求严密切断的场合。（8）隔膜调节阀（VT）：流路简单，阻力小，采用耐腐蚀衬里和隔膜有很好的防腐性能，流量特性近似为快开，适用于常温、低压、高粘度、带悬浮颗粒的介质。 （9）蝶阀（VW）：结构简单，体积小、重量轻，易于制成大口径，流路畅通，有自洁作用，流量特性近似等百分比，适用于大口径、大流量含悬浮颗粒的流体控制。 三、调节阀的流量特性及其选择 调节阀流量特性分固有特性和工作特性两种。固有特性又称调节阀的结构特性，是由生产厂制造时决定的。调节阀在管路中工作，管路系
自力式调节阀及其应用 油田的特点是野外作业，原油从油井里被抽出来后，要进行集中和处理，这些处理原油的站点分布地域广，一般都在边远的乡村、荒野，但油气水产量波动较大，人工调节难以保证，需要进行自动控制。一些边远站点，因规模小、设备分散，要实现自动控制，信号传输距离远，动力源配置困难，又有防爆要求等，导致工程造价高，对维护操作人员要求高，运行成本高。同时，供货、施工周期长，有时难以满足油田产能建设需要。这就需要一种简单、实用的控制设备，而自力式调节阀正好能够满足这一需求。 1 自力式调节阀特点 自力式调节阀是一种无须外加驱动能源，依靠被测介质自身的能量，按设定值进行自动调节的控制装置。 它集检测、控制、执行诸多功能于一身，自成一个独立的仪表控制系统。具有以下特点：无需外加驱动能源，节能，运行费用低，适用于爆炸性危险环境；结构简单，维护工作量小，可以实现无人值守；集变送器、控制器及执行机构的功能于一体，价格低廉，节约工程投资。以油田常用的三相分离器为例，使用自力式调节阀工程投资仅为使用电动单元组合仪表的三分之一。 2 自力式调节阀种类 自力式调节阀种类很多，按被控参数可分为自力式压力(差压)调节阀、自力式液位调节阀、自力式温度调节阀、自力式流量调节阀等。 3 自力式调节阀原理 3.1 自力式压力调节阀原理 如图1所示，自力式阀前压力调节阀，其阀芯初始位置在关闭状态。阀前压力P1经阀芯、阀座节流后，变为阀后压力P2，同时P1经过取压管输入至上膜室
内作用在膜片上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，从而控制阀前压力。 当P1增加时，P1作用于膜片上的力也随之增加。此时膜片上的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，这时阀芯与阀座之间的流通面积变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。同理，P1降低时，动作方向与上述相反，这就是阀前压力调节的工作原理。 阀后压力调节与阀前的相同，但阀芯反装。 可通过调节弹簧反作用力的大小来改变压力设定值。流量特性一般为快开。 3.2 自力式液位调节阀原理 自力式液位调节阀又称浮子液面调节器，其工作原理如图2所示，浮球通过连杆机构与调节阀的阀杆相连接。通过浮球和连杆机构的作用，调整阀门的开度来使液位保持在适当的高度上。当出液量减少，容器内液位升高时，说明进液量大于出液量，浮球随之升高，并通过连杆机构立即将阀门关小；反之，当液位降低时浮球通过连杆机构将阀门开大，直到进出液量相等，液位稳定为止。这就是进口控制的工作原理。
自力式调节阀是如何调节温度及流量和压力 自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。 一、自力式温度调节阀工作原理(加热型) 温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。 阀开度大小与被控对象实际温度和设定温度的差值有关。 二、自力式温度调节阀工作原理(冷却型) 冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。 三、自力式流量调节阀工作原理
被控介质输入阀后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。 当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。 相关链接：https://www.doczj.com/doc/303761020.html,/product/fmtjf/index.shtml
调节阀选型指南◆气动ZMA□型，电动ZKZ□为什么应用越来越少？ 1）应用水平落后（60年代的老产品）； 2）笨重、体积大 3）流路复杂，Kv小、易堵； 4）可靠性较差。建议不推荐使用。 ◆为什么电子式阀将取代配DKZ、DKJ的电动阀？ 电子式阀较DKZ、DKJ的电动阀有以下几个优点： 1）可靠性高、外观美、 2）重量轻、体积小、 3）伺服放大器一体化、调整方便。 ◆为什么角行程阀的应用将成为一种趋势？ 直行程阀与角行程阀相比较存在9个方面的不足，其表现在： 1．从流路上分析，直行程阀流路复杂，导致4个不足： 1） Kv值小； 2）防堵差； 3）尺寸大，笨重； 4）外观差； 2．直行程阀阀杆上下运动，滑动摩擦大，导致2个不足：1）阀杆密封差，寿命短； 2）抗振动差； 3．从结构上分析，导致3个不足：
1）单密封允许压差小； 2）双密封泄露大； 3）阀芯在中间，无法避开高速介质（汽蚀、颗粒）的直接冲刷，寿命短。所以，角行程阀的广泛应用将成为一种必然，成为二十一世纪的主流。 ◆为什么电动阀比气动阀应用越来越广泛？ 电动阀比气动阀有如下优势： 1．用电源经济方便，省去建立气源站，从经济上看，与“气动阀+定位器+电磁阀+气源”组合方式价格差不多； 2．用气动阀环节较多，增加不可靠因素和维修量； 3．电动阀的推力、刚度、精度、重量、安装尺寸都优于气动阀，但防爆价格高。所以，防爆要求不高的场合，尽可能选电动阀。 ◆为什么说精小型阀、Cv3000是第一代产品的改进型？ 精小型阀较老产品，重量下降30%，体积和高度下降30%，Kv值提高30%，仅此三个30%，其功能、结构没有质的突破，只能配称改进型。 ◆Cv3000为什么成为二十世纪末调节阀的主流？ Cv3000较老式产品比较有以下三个优点： 1）重量轻30%； 2）体积和高度下降30%； 3） Kv值提高30%。较原来老产品是一种改进，所以成为20世纪末的主流，但这种主导位置，很快将由角行程阀所替代。
调节阀基本选型原则 一、调节阀结构形式选择及选择时应注意的问题 1、根据工艺要求、调节功能、泄露等级及切断压差、耐压及耐温、冲蚀、气蚀及腐蚀、流体介质、使用生命周期、维护及备件、性价比等，建议选择顺序是：单双座（Globe）、笼式单双座（Cage）、偏心旋转阀、蝶阀、角阀、球阀（V.O）、三通阀、特殊调节阀等。 2、调节阀结构形式选择时注意的问题 a、严密关闭阀（TSO） 选择顺序为：球阀、单座阀、偏心阀、蝶阀、角型阀等。 阀芯阀座密封型式： ——阀芯硬密封/阀座应密封，用于不干净介质、高温、高压、高压差场合，泄露等级5级； ——阀芯硬密封/阀座软密封，用于一般场合，泄露等级5级或6级； ——必须提出最大切断压差，是选择阀的关键条件之一； ——必要时提出紧急切断动作时间。 b、高温高压、高差压阀 选择顺序为：角型阀、单座阀、套筒阀。 ——特别注意“空化（cavitation，气蚀、空蚀）”、“阻塞流（闪点）”导致阀芯。阀座损坏，带来噪音和振动的危害；锅炉主给水调节阀、给水旁路阀调节。给水再循环调节阀。减温水调节阀、凝结水再循环调节阀。锅炉连续排污调节阀、减温水调节阀。凝结水再循环调节阀、锅炉连续排污调节阀、高压蒸汽压力调节、合成氨高压差调节阀等； ——高压、高压差调节阀阀体选用锻钢件； ——高压、高压差调节阀应选用带多级套筒式、多级阀芯式、多级叠板式等防空化组件； 二、调节阀的作用方式选择 a、根据工艺生产安全确定气开阀（FC-气源故障时阀关），气关阀（FO-气源故障时阀开），由工艺专业确定并在PID表示。 b、执行机构作用方式的选择 正作用：信号增加，推杆向下运动； 反作用：信号增加，推杆向上运动； ——建议单导向（FO）配正作用执行机构； 单导向（FC)配反作用执行机构； 双导向（FC/FO）配正作用执行机构。 三、调节阀执行机构选择 根据可靠性、经济性、动作平稳、足够的输出力、结构简单、维护方便、重量轻等因素，建议选择顺序：气动薄膜执行机构（直行程用）、气缸执行机构（单气缸弹簧复位、双气缸）直行程、角行程均适用、电动执行机构（包括马达驱动阀MOV）、液动执行机构。 四、调节阀的材料选择 ——流体介质温度、压力 碳钢（CS）:Tmax450℃，Pmax14.4MPa（随着压力升高，温度降低。P=32MPa
?调节阀计算与选型指导（一） ?2010-12-09 来源：互联网作者:未知点击数：588 ?热门关键词：行业资讯 【全球调节阀网】 人们常把测量仪表称之为生产过程自动化的“眼睛”；把控制器称之为“大脑”；把执行器称之为“手脚”。自动控制系统一切先进的控制理论、巧秒的控制思想、复杂的控制策略都是通过执行器对被控对象进行作用的。 调节阀是生产过程自动化控制系统中最常见的一种执行器，一般的自动控制系统是由对象、检测仪表、控制器、执型器等所组成。调节阀直接与流体接触控制流体的压力或流量。正确选取调节阀的结构型式、流量特性、流通能力；正确选取执行机构的输出力矩或推力与行程；对于自动控制系统的稳定性、经济合理性起着十分重要的作用。如果计算错误，选择不当，将直接影响控制系统的性能，甚至无法实现自动控制。 控制系统中因为调节阀选取不当，使得自动控制系统产生震荡不能正常运行的事例很多很多。因此，在自动控制系统的设计过程中，调节阀的设计选型计算是必须认真考虑、将设计的重要环节。 正确选取符合某一具体的控制系统要求的调节阀，必须掌握流体力学的基本理论。充分了解各种类型阀的结构型式及其特性，深入了解控制对象和控制系统组成的特征。选取调节阀的重点是阀径选择，而阀径选择在于流通能力的计算。流通能力计算公式已经比较成熟，而且可借助于计算机，然而各种参数的选取很有学问，最后的拍板定案更需要深思熟虑。 二、调节阀的结构型式及其选择 常用的调节阀有座式阀和蝶阀两类。随着生产技术的发展，调节阀结构型式越来越多，以适应不同工艺流程，不同工艺介质的特殊要求。按照调节阀结构型式的不同，逐步发展产生了单座调节阀、双座调节阀、角型阀、套筒调节阀（笼型阀）、三通分流阀、三通合流阀、隔膜调节阀、波纹管阀、O型球阀、V型球阀、偏心旋转阀（凸轮绕曲阀）、普通蝶阀、多偏心蝶阀等等。 如何选择调节阀的结构型式？主要是根据工艺参数（温度、压力、流量），介质性质（粘度、腐蚀性、毒性、杂质状况），以及调节系统的要求（可调比、噪音、泄漏量）综合考虑来确定。一般情况下，应首选普通单、双座调节阀和套筒调节阀，因为此类阀结构简单，阀芯形状易于加工，比较经济。如果此类阀不能满足工艺的综合要求，可根据具体的特殊要求选择相应结构型式的调节阀。现将各种型式常用调节阀的特点及适用场合介绍如： （1）单座调节阀（VP，JP）：泄漏量小（额定K v值的0.01%）允许压差小，JP型阀并且有体积小、重量轻等特点，适用于一般流体，压差小、要求泄漏量小的场合。 （2）双座调节阀（VN）：不平衡力小，允许压差大，流量系数大，泄漏量大（额定K值的0.1%），适用于要求流通能力大、压差大，对泄漏量要求不严格的场合。 （3）套简阀（VM.JM）：稳定性好、允许压差大，容易更换、维修阀内部件，通用性强，更换套筒阀即可改变流通能力和流量特性，适用于压差大要求工作平稳、噪音低的场合。 （4）角形阀（VS）：流路简单，便于自洁和清洗，受高速流体冲蚀较小，适用于高粘度，含颗粒等物质及闪蒸、汽蚀的介质；特别适用于直角连接的场合。 （5）偏心旋转阀（VZ）：体积小，密封性好，泄漏量小，流通能力大，可调比宽R=100，允许压差大，适用于要求调节范围宽，流通能力大，稳定性好的场合。 （6）V型球阀（VV）：流通能力大、可调比宽R=200~300，流量特性近似等百分比，v型口与阀座有剪切作用，适应用于纸浆、污水和含纤维、颗粒物的介质的控制。 （7）O型球阀（VO）：结构紧凑，重量轻，流通能力大，密封性好，泄漏量近似零，调节范围宽R=100~200，流量特性为快开，适用于纸浆、污水和高粘度、含纤维、颗粒物的介质，要求严密切断的场合。 （8）隔膜调节阀（VT）：流路简单，阻力小，采用耐腐蚀衬里和隔膜有很好的防腐性能，流量特性近似为快开，适用于常温、低压、高粘度、带悬浮颗粒的介质。 （9）蝶阀（VW）：结构简单，体积小、重量轻，易于制成大口径，流路畅通，有自洁作用，流量特性近似等百分比，适用于大口径、大流量含悬浮颗粒的流体控制。
电动调节阀工作原理 电动调节阀工作原理：压力控制的叫电动调节阀，电动球阀啊、电动碟阀、智能调节阀，其实都是电动阀扭距电动阀大调节形式上电动阀可以粗略控制开度实现原理就是在电机转动过程中停止。 结构：由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。 工作电源：AC22V 380V等电压等级。 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 流量特性介绍：电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。主要有：线性特性，等百分比特性及抛物线特性三种。 应用领域：电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装：电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。 类似产品：与电动调节阀功能相似的还有：自力式调节阀。 电动调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭。 电动调节阀包含一个控制阀和一个温控器（包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞），电动执行器依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作，如果在传感器上的温度升高，将使得液体填充物同时加热并膨胀，在工作活塞的作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调整，电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。
， 浅析流量调节阀的选型设计 内容来源自网络 { 摘要：流量调节阀，在计量收费的供热系统中，占有非常重要的地位。因此，如何正确的进行流量调节阀的选型与设计，就显得特别关键！本文从流量调节阀的构造及工作原理入手，提出在调节阀的选型与设计中应注意的问题。 ~ 摘要：流量调节阀，在计量收费的供热系统中，占有非常重要的地位。因此，如何正确的进行流量调节阀的选型与设计，就显得特别关键！本文从流量调节阀的构造及工作原理入手，提出在调节阀的选型与设计中应注意的问题。在温控阀的选型设计中，在选出与管道同口径的温控阀的同时，还要给选定的温控阀造成一个理想的压差工作条件；电动调节阀是适用于计算机监控系统中进行流量调节的设备，一般多在无人值守的热力站中采用；对手动平衡法来说，如何利用阀门的特性曲线分析阀门的调节性能，如何解决阀门在小开度情况下阀门容易导致导致汽水击现象的问题；对自力式流量控制阀在设计选型时注意阀门有最小工作差的要求。 关键词：温控阀电动调节阀平衡阀差压调节阀 供热系统实行热计量收费可以节约能源，提高供热系统的能效。就目前现状而言，我国供热系统的能效只有30％左右。人们往往只注意锅炉和外网的热损失，而忽略了热用户散热损失。热用户散热损失，主要是由于冷热不均造成的，这部分热损失约为30～40％，是相当可观的的。供热系统搞计量收费，从节能的角度考虑，主要是挖掘这部分的节能潜力。 计量收费主要通过三个途径宏观节能：首先是装设了流量调节阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是提高了用热居民的节能意识，减少了开窗户等的无谓散热。而这三条节能途径，其中有二条都是通过流量调节阀来实现的。可见，流量调节阀，在计量收费的供热系统中，占有何等重要的地位。因此，如何正确的进行流量调节阀的选型设计，就显得非常重要。 一、温控阀 1、散热器温控阀的构造及工作原理(1) 用户室内的温度控制是通过散热器恒温控制阀来实现的。散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。 " 温控阀一般是装在散热器前，通过自动调节流量，实现居民需要的室温。温控阀有二通温控阀和三通温控阀之分。三通温控阀主要用于带有跨越管的单管系统，其分流系数可以在0～100％的范围内变动，流量调节余地大，但价格比较贵，结构较复杂。二通温控阀有的用于双

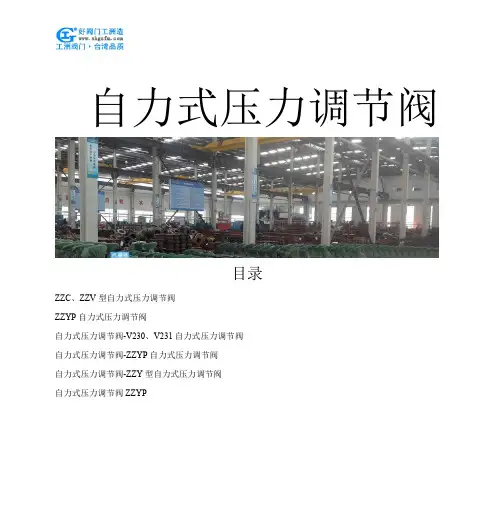

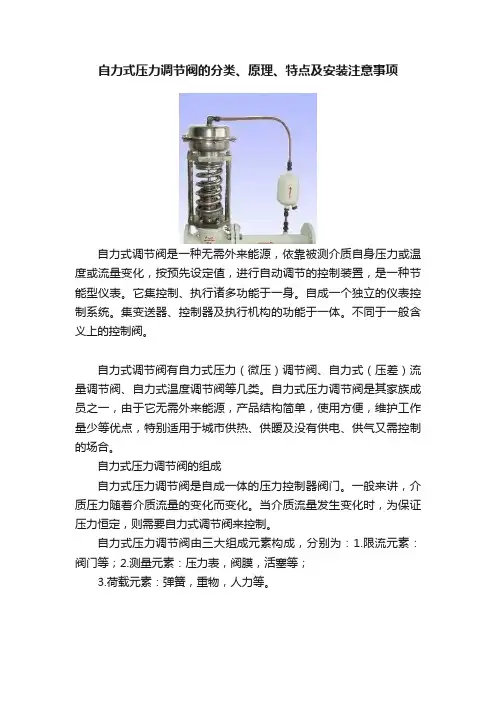

自力式压力调节阀 目录 ZZC、ZZV型自力式压力调节阀 ZZYP自力式压力调节阀 自力式压力调节阀-V230、V231自力式压力调节阀 自力式压力调节阀-ZZYP自力式压力调节阀 自力式压力调节阀-ZZY型自力式压力调节阀 自力式压力调节阀ZZYP
ZZC、ZZV型自力式压力调节阀 一、产品[自力式差（微）压力调节阀]的详细资料： 产品型号：ZZC、ZZV型 产品名称：自力式差（微）压力调节阀 产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。 二、特点： ●无需停止生产即可进行设定值的调整； ●无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠 ●执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来 ●阀体为四通形式，因而K、B型可通用一种阀体
三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）： 额定行程（mm）20253240506580100 公称压力PN（MPa）差压调节范围（KPa）ZZCP/ZZVP81120325080100160 ZZCN5383 额定行程（mm）68101520公称压力PN（MPa）0.101.0 差压调节范围（KPa） 0.5~5.55~109~1413~1918~24 22~2826~3331~3836~4442~51 49~5856~6664~7876~9088~100 介质温度（℃）≤80调节精度（%） ≤10 允许泄漏量（L/H）ZZCP/ZZVP10-4×阀额定容量（IV级）ZZCN5×10-3×阀额定容量（II级） 四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm： 公称通径(DN)20253240506580100 A308394308394308394394394 H ZZCP/ZZVP376465365445445490490510 ZZCN536536570590 L ZZCP/ZZVP15016018020230290310350 ZZCN222222310350重量(kg)1213151720283843导压管螺纹接头M16×1.5
调节阀选型 自动控制系统是通过执行器对被控对象进行作用的。调节阀是生产过程自动化控制系统中最常见的一种执行器。调节阀直接与流体接触控制流体的压力或流量。正确选取调节阀的结构型式、流量特性、流通能力；正确选取执行机构的输出力矩或推力与行程对于自动控制系统的稳定性起着十分重要的作用。如果计算错误，选择不当，将直接影响控制系统的性能，使得自动控制系统产生震荡甚至不能正常运行。因此，在自动控制系统的设计过程中，调节阀的设计选型计算是必须认真考虑的重要环节。 1调节阀结构形式的选择 常用的调节阀结构形式有直通单座阀、直通双座阀、套筒阀、偏心旋转阀、蝶阀、全功能超轻型调节阀、球阀，应当根据不同的使用情况，结合不同结构形式阀门各自的特点，从调节性能、适用温度、适用口径、耐压、适用介质条件、切断差压、泄流量、压力损失、重量、外观、成本等方面对调节阀的结构形式进行选择。
球阀V形球阀的流量特性曲线近似对数 型，流量调节性能较好，小开度下 调节性能较好，可实现小流量下的 微调功能； O型球阀可调比R的范围为： 100-200 V型球阀可调比R的范围为 200-300球阀一般适用于低温 介质，在温度小于 160℃的情况下使用 球阀的公称通径范 围可从8mm到 1200mm 球阀适用于压力较高的 场合，从真空到40MPa 都可以选用球阀 对于粘度较大的介 质，适宜使用球阀。 球阀是石油和天然气 的理想阀门，并可用 于带固体颗粒的介 质，是自洁性能最好 的阀门 球阀全开时具有最小的 流体阻力，且密封性能良 好 球阀可以承受较高的截断差压， 适用于高压截断的情况，泄流量 小，密封性能较好 可靠性差、体积较大、结 构笨重、成本较高 套筒阀调节稳定性好，调节精度较高，可 调比R值在50左右；其可选公称通径从 15mm到250mm 套筒式调节阀可承受的 最大介质压力从到 40Mpa左右 对于不干净介质和易 结晶、结巴、结垢介 质不应选用此阀 套筒调节阀可承受较大的阀门前 后差压值，相同配置的条件下， 其承受差压值为为单座调节阀的 2倍；但套筒式调节阀的泄流量 较大 体积较大，结构笨重 直通单座阀直通单座阀的调节精度较高，其公称通径可在 20mm到200mm的范 围内进行选择，高 压差、大口径的应 用场合，不宜采用单座调节阀的使用压力 范围一般在到之间 不适用于含固体颗 粒、含纤维介质和高 黏度流体的控制 直通单座阀可承受的阀前后差压 值较小，DN100单座调节阀的允 许压差仅120kPa，但密闭性较好， 泄流量小，标准泄漏量为%C 体积大、结构笨重
暖通知识 计量收费主要通过三个途径宏观节能：首先是装设了流量调节阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是提高了用热居民的节能意识，减少了开窗户等的无谓散热。而这三条节能途径，其中有二条都是通过流量调节阀来实现的。可见，流量调节阀，在计量收费的供热系统中，占有何等重要的地位。因此，如何正确的进行流量调节阀的选型设计，就显得非常重要。 一、温控阀 1、散热器温控阀的构造及工作原理 用户室内的温度控制是通过散热器恒温控制阀来实现的。散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。温控阀一般是装在散热器前，通过自动调节流量，实现居民需要的室温。温控阀有二通温控阀和三通温控阀之分。三通温控阀主要用于带有跨越管的单管系统，其分流系数可以在0～100％的范围内变动，流量调节余地大，但价格比较贵，结构较复杂。二通温控阀有的用于双管系统，有的用于单管系统。用于双管系统的二通温控阀阻力较大；用于单管系统的阻力较小。温控阀的感温包与阀体一般组装成一个整体，感温包本身即是现场室内温度传感器。如果需要，可以采用远程温度传感器；远程温度传感器臵于要求控温的房间，阀体臵于供暖系统上的
某一部位。 2、温控阀的选型设计 温控阀是供暖系统流量调节的最主要的调节设备，其他调节阀都是辅助设备，因此温控阀是必备的。一个供暖系统如果不设臵温控阀就不能称之谓热计量收费系统。在温控阀的设计中，正确选型十分重要。温控阀的选型目的，是根据设计流量（已知热负荷下），允许阻力降确定KV值（流量系数）；然后由KV值确定温控阀的直径（型号）。因此，设计图册或厂家样本一定要给出KV值与直径的关系，否则不便于设计人员使用。 在温控阀的选型设计中，绝不是简单挑选与管道同口径的温控阀即完事大吉。而是要在选型的过程中，给选定的温控阀造成一个理想的压差工作条件。一个温控阀通常的工作压差在2～3mH2O之间，最大不超过6～10 mH2O。为此，一定要给出温控阀的预设定值的范围，以防止产生噪音，影响温控阀正常工作。当在同一KV值下，有二种以上口径的选择时，应优先选择口径小的温控阀，其目的是为了提高温控阀的调节性能。 二、电动调节阀 电动调节阀是适用于计算机监控系统中进行流量调节的设备。一般多在无人值守的热力站中采用。电动调节阀由阀体、驱动机构和变送器组成。温控阀是通过感温包进行自力式流量调节的设备，不需要外接电源；而电动调节阀一般需要单相220V电源，通常作为计算机监控系统的执行机构（调节流量）。电动调节阀或温控阀都是供热系统中流量调节的最主要的设备，其它都是其辅助设备。 三、平衡阀 平衡阀分手动平衡阀和自力式平衡阀。无论手动平衡阀还是自力式平衡阀，它们的作用都是使供热系统的近端增加阻力，
工作原理 1、自力式压力调节阀工作原理（阀后压力控制）（如图1） 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。 2、自力式压力调节阀工作原理（阀前压力控制）（如图2） 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
3、自力式温度调节阀工作原理（加热型）（如图3） 温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。 加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。 4、自力式温度调节阀工作原理（冷却型）（如图4） 冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。
299H系列减压调节器 简介 警告！ 安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。 任何一种情况都可能导致设备损坏或人身伤害。当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。 手册使用范围 这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。 描述 299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。 299HR型调节器上具有完整标志的减压元件位于导向杆上，打开可以缓解小量的超压情况。 规格 警告！ 导向操作的调节器由导向杆和主阀构成，铭牌上标明了不允许超过的最大入口压力。 299H 系列的规格说明在第2页。一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。 规格 可用的配置 299H型：具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。 299HR型：带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。 体积大小和末端连接类型 见表1 入口大小决定的最大操作压力 1/4×3/8英寸（6，4×9，5mm）…175磅/平方英寸（12，1bar） 3/8英寸(9，5mm)…175磅/平方英寸（12,1bar） 1/2英寸(12,7mm)…175磅/平方英寸（12,1bar） 3/4英寸(19,1mm)…150磅/平方英寸（10,3bar） 7/8英寸(22,2mm)…125磅/平方英寸（8,6bar） 1英寸(25,4mm)…100磅/平方英寸（6,9bar） 1-3/16英寸(30,2 mm)…80磅/平方英寸（5,5bar） 最大出口压力 66磅/平方英寸(4,6bar) 出口（控制）压力范围 见表2 准确压力控制（固定因素）（PFM） 绝对控制压力±1%(3) 充分冲程的最小压差 1.5磅/平方英寸(0，10bar) 控制线连接
关于自力式调节阀的说明 自力式调节阀又称自力式控制阀，是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，使阀前(或阀后)压力稳定的节能型产品。例如，如果管道中压力升高，那么阀门输出端反馈信号通过信号管传递到执行机构驱动阀瓣使阀门开度变小，从而降低压力使其维持到恒定值，如果管道中压力降低，那么阀门输出端反馈信号通过信号管传递到执行机构驱动阀瓣使阀门开度变大，从而升高压力使其维持到恒定值。自力式调节阀是一种新的调节阀种类，功能原理与一般的调节阀相同，主要区别在于无需外界提供动力和不接受外来仪表控制信号。自力式调节阀按照功能和结构可分为压力自力式调节阀、差压自力式调节阀、温度自力式调节阀、液位自力式调节阀及流量自力式调节阀。该产品最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工等行业工业设备中气体、液体、蒸汽等介质的自动控制。 自力式调节阀与减压阀的主要区别： 1. 工作目的是不一样的，自力式调节阀重在调节，减压阀是单纯的减压； 2. 减压阀是可以主观进行压力调节，如果阀前压力波动大，调节需
比较频繁。而自力式调节阀是根据一个设定的、客观的数值自动进行动作的，调节后的压力可以是恒定的； 3. 减压阀需要手动调节压差，如果阀前压力变化，阀后压力也是变化的，不能自动调节到固定的压力。而自力式调节阀可以自动地做到背压稳定或者阀前压力稳定； 4. 自力式调节阀的主要目的是维持压力稳定，而减压阀主要作用是将压力降至一定数值之下； 5. 减压阀调节范围更广，而自力式调节阀则只能将压力调节到恒定值； 6. 减压阀调节精度更高，一般为0.5，而自力式调节阀的调节精度一般为8%-10%； 7. 自力式调节阀可以控制压力、差压、温度、液位、流量等，而减压阀功能比较单一，一般只起减压作用； 8. 自力式调节阀既可以调节阀前压力稳定，也可以调节阀后压力稳定，而减压阀只能调节阀后压力，起到减压作用； 9. 应用行业不同，自力式调节阀广泛应用于石油、化工等行业，减压阀主要应用于给水系统、消防系统、采暖系统、中央空调系统等。
在暖通空调水系统里电动调节阀的选型 摘要：电动调节阀在中央空调和集中供热系统里是一个非常重要的控制部件， 但只有根据换热设备的特性进行正确的选型才能发挥作用。 关键词：电动调节阀阀权度自动调节 引言 随着中国城市化进程的不断发展，城市里商业和民用建筑不断增多，为了创 造良好的工作和居住环境，在我国的大部分地区，中央空调系统在上述建筑中得 到了广泛的安装和应用，在北方地区冬季还有集中供热系统。在上述系统里电动 调节阀得到了广泛的应用。设计院的暖通设计师在方案设计过程中对电动调节阀 的选型并不十分了解，尤其是面对大量的国内和国外产品手册，各厂家介绍的选 型方式不尽相同，国内阀门和国外阀门标注的技术参数也有差别，导致设计师在 阀门选型过程中产生困惑，阀门的选择到底是根据什么技术参数和指标来进行， 不同的设计师有不同的理解，大多数的情况下设计师都是根据中央空调和集中供 热系统里管径的大小来确定电动调节阀的大小，最后造成在实际运行过程中电动 调节阀没有起到良好的自动调节作用，造成房间温湿度或水温等参数波动过大、 运行能耗增加、电动调节阀的损坏等等一些现象。 针对上述情况，为了保证在中央空调和集中供热水系统里电动调节阀能够在 最佳工况下工作，保证控制对象的精度，笔者在此总结了电动调节阀的选型方法，因为电动二通调节阀的使用数量远大于电动三通调节阀，故本文中只讲述电动二 通调节阀的选型，并且着重论述阀门口径的确定和调节特性选择的这两个最重要 的选型因素。 1 确定阀门口径 1.1 阀门流通能力 阀门流通能力，也叫流量系数，用Kv表示，表示阀两端的压差为1bar，流 体密度ρ=1g/cm3时，流经阀门的流量，单位是m3/h。而Kvs表示阀门处于全开 状态时阀门的流通能力，公式表示如下： 式中，Q--通过阀门的流量，m3/h； △P--通过阀门的压降，bar。 1.2 阀门的理想流量特性 阀门的流量特性反映的是阀门的相对流量（Q/Qmax）与相对行程（l/lmax） 之间的关系，即 Q/Qmax=?（l/lmax） 式中，Q--调节阀在某一开度时的流量； Qmax--调节阀在全开时的流量； l--调节阀在某一开度时阀芯的行程； lmax--调节阀在全开状态时阀芯的行程。 当阀两端的压差固定不变时（ΔP＝const），所得到的流量特性，称为理想流量特性。 下图就是理想流量特性曲线： 其中，1--快开型：行程较小时，流量就比较大，阀的有效行程＜d/4； 2--直线型：单位行程变化引起的流量变化相等；
自力式调节阀的选型及应用 摘要：在我们厂炼油的生产运行过程中，为了保证回路压力控制的稳定性，减少驱动能源的消耗，需要对回路压力进行精确的、无需外加驱动能源的自动调节，以降低工艺生产能耗，提高采收率。 关键词：自力式调节阀先导式节能选型 引言 本文首先介绍了现有自力式调压阀的基本原理、分类、特点及发展状况，对自力式调节阀作出了分类比较，并对自力式调节阀与控制阀的原理和特点进行了对比。最后在对比分析各类型自力式调节阀原理和技术性能指标的基础上，总结了自力式调节阀的选型方法。 一、概述 仪表控制系统是炼油工程中的关键环节之一，它是各种炼油工艺开发设施的大脑和安全卫士。仪表控制系统一方面连续检测和控制各种工艺生产、公用设备的正常运行，另一方面又对各种意外事故进行实时监测，一旦出现意外问题，第一时间进行报警并经过系统逻辑自动地进行处理，以便将不安全的因素控制在最小的范围内，从而保障炼油装置的生产安全，确保人员设施的安全。 1.自力式调节阀的分类 1.1按用途可分为减压阀（控制阀后压力）、背压/泄压阀（控制阀前压力）、压差控制阀（控制两个压力差）等。 1.2按工作方式分类可以分为直接作用式、先导式和外部加载式等。 二、自力式调节阀的应用 1.自力式调节阀在压力容器中的应用 自力式调节阀现已广泛应用于石化炼油的工艺流程中，下面就针对自力式调节阀在压力容器的稳压调节的应用进行分析。 1.1对蒸汽工况的应用 绝大多数的加热工艺需要的是低压蒸汽，原因在于低压蒸汽含有更多的潜热，这就意味着只需要少量的蒸汽就可以得到所需的热量，这就要用到减压调节作用的自力式调节阀。根据具体工况，可以进行单级减压也可以进行多级减压。（2）工艺生产流程
自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。这种调节阀又分为直接作用式和间接作用式两种。 自力式流量调节阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成。手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。 蒸汽调节阀对于手动调节阀组来说，流量G=P2-P3式中Kv为手动调节阀阀口的流量系数，P2-P3为手动调节阀阀口两侧的压差。Kv的大小取决于开度，开度固定，Kv即为常数，那么只要P2-P3不变，则流量G不变。而P2-P3的恒定是由自动平衡阀组控制的。比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。手动调节阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定，并配有开度的显示和锁定装置。 自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。 电动调节阀自力工流量控制阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式调节阀在供热空调工程中有着广阔的应用前景。 自力式流量控制阀安装调试： 1、介质流动方向应与阀体的流向箭头一致； 2、安装后根据与其串联管路的需求设定流量； 3、检查阀门两端的压差是否在工作压差范围； 4、尽可能避免阀门在最小流量状态下工作； 5、弹簧罩上没有排污螺钉，应定期排污。气动调节阀 上海沪禹泵阀设备有限公司，位于上海市金山工业区亭枫公路3976号，是一家致力于科研、生产、销售、服务于一体的专业生产企业，现有职工89人，工程技术人员6人，其中搞中技术人员2人。公司自创建以来一贯坚持以质量求生存，以信誉求发展的经营理念，科学、进取、务实、创新的企业文化，贯彻质量就是企业的生命的原则，制定了严格的质量措施，以强大的品质保证，为市场提供搞品质产品。公司主导产品有：气动调节阀、电动调节阀、气动阀门、电动阀门、球阀、蝶阀、电磁阀、过滤器、截止阀、止回阀、闸阀等十三个系列300多个品种，产品广泛应用于石油、化工、制药、轻工、食品、环保、造纸等行业，优质的质量赢得了客户的一致好评和信赖。
调节阀选型方法总结-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
调节阀选型 自动控制系统是通过执行器对被控对象进行作用的。调节阀是生产过程自动化控制系统中最常见的一种执行器。调节阀直接与流体接触控制流体的压力或流量。正确选取调节阀的结构型式、流量特性、流通能力；正确选取执行机构的输出力矩或推力与行程对于自动控制系统的稳定性起着十分重要的作用。如果计算错误，选择不当，将直接影响控制系统的性能，使得自动控制系统产生震荡甚至不能正常运行。因此，在自动控制系统的设计过程中，调节阀的设计选型计算是必须认真考虑的重要环节。 1调节阀结构形式的选择 常用的调节阀结构形式有直通单座阀、直通双座阀、套筒阀、偏心旋转阀、蝶阀、全功能超轻型调节阀、球阀，应当根据不同的使用情况，结合不同结构形式阀门各自的特点，从调节性能、适用温度、适用口径、耐压、适用介质条件、切断差压、泄流量、压力损失、重量、外观、成本等方面对调节阀的结构形式进行选择。 2
结构类型流量调节性能适用温度适用口径适用压力等级适用介质情况压力损失耐受差压及密封性外观、尺寸、重量、价 格 全功能超轻型调节阀调节性能好，其流量特性曲线接近 等百分比特性，也可做成直线特 性；调节精度高，R=100～200， 是蝶阀、球阀、单座阀、双座阀、 套筒阀的3～7倍；小开度调节性 能好，小流量微调功能强；流通能 力是单座阀、双座阀、套筒阀的 2～3倍；调节速度快 全功能调节阀的温度 适应范围较宽， -60℃～600℃ 其适用口径范围在 20mm至400mm 超轻型全功能调节阀可 以承受较高的管道介质 压力，其公称压力值可 以达到32Mpa 全功能超轻型调节阀 具有极好的抗腐蚀和 抗冲蚀功能，可适用 于各种气体及液体介 质 相对于其他调节阀，全 功能调节阀的压力损失 较大 其耐受阀门前后差压值较大，可 以接近其公称压力PN的水平， Δp≤PN； 密闭性好，泄流量极小，约为 1×10-6～1×10-7 倍的C值 重量轻、尺寸小，结构 紧凑、重量轻、外型美 观、性能稳定可靠， 具有蝶阀、球阀、偏心 旋转阀的共同优点 蝶阀三偏心蝶阀具有等百分比的调节特 性，调节死区特性好，调节精度 高，可调比可以达到100左右，调 节速度快，适于对管路流量进行调 节。但在小开度下流量调节性能较 差，不适于用做小流量的微调节蝶阀一般不适于用在 高温的场合，其使用 温度一般在80℃以下 蝶阀的使用口径范 围可从50mm到 2200mm，一般在口 径较大的场合（DN ≥600mm），宜采 用蝶阀 蝶阀一般不用于高压管 路之中，其一般用于压 力小于 1.0MPa 的管路 之中 适用于水、油、压缩 空气、蒸汽、含固体 颗粒的介质如污水等 蝶阀相对于闸阀、球阀 压力损失比较大，故蝶 阀适用于压力损失要求 不严的管路系统中 蝶阀耐受的截断差压值较低，不 适用于高压截断的情况 重量轻、尺寸小、成本 较低 3
