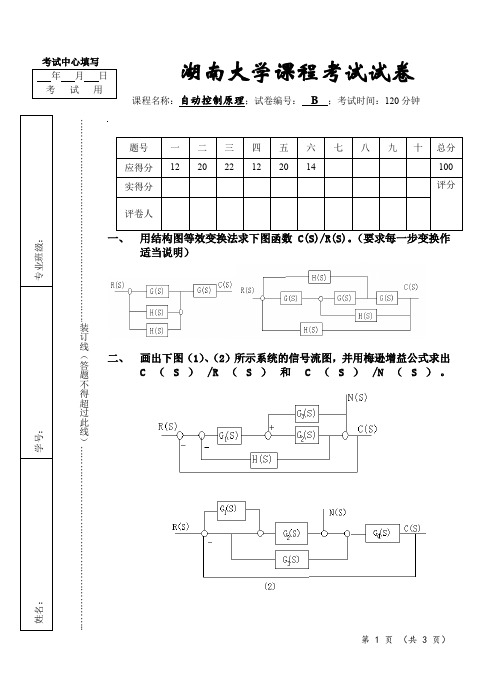

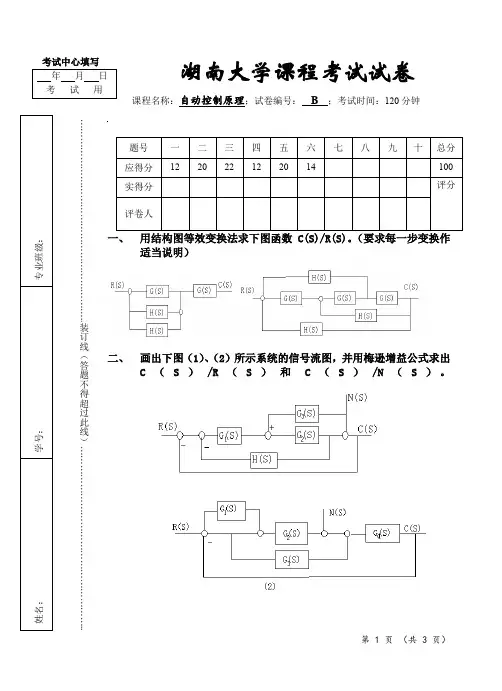

湖南大学课程考试试卷
课程名称：自动控制原理；试卷编号： B ；考试时间：120分钟
一、 用结构图等效变换法求下图函数C(S)/R(S)。（要求每一步变换作适当说明） 二、 画出下图（1）、（2）所示系统的信号流图，并用梅逊增益公式求出C （S ）
/R （S ）和C （S ）/N （S ）。 三、 已知系统如下图所示，试求
1.当n（t）=0 , G（S）=1/TS , F（S）=1 时，在单位斜坡信号r（t）= t作用下系统输出C （t）。
2.当r（t）=1（t）, n（t）=0 , G（S）=1/[S（0.1S+1）], F（S）=40时，系统的超调量，上升时间和调节时间。
3.当n（t）=0 G（S）=1/[S(0.1S+1)(0.25S+1)], F（S）=1时，系统稳定的K值范为。
4.当r（t）=1（t）, n（t）=1（t）,G（S）=1/（S+5）, F（S）=50/（0.05S+1）时，系统的稳态误差。
四、试概略绘制下图所示系统的根轨迹图，并判断闭环系统的稳定性。
五、已知单位负反馈系统的开环传递函数为：G（S）=k（S+1）/S（10S+1）
1.画出K=10时系统的近似对数幅频，相频曲线。
2.判断K=10时闭环系统的稳定性，并求系统的相角裕度γ。
3. 当K值增大至K=20时，对数幅频特性曲线应如何快速确定。
六、采样系统如下图所示,若采样周期T=0.1秒,试求:
1.系统闭环脉冲传递函数φ（Z）。
2.r(t)=1(t)+t时系统的稳态误差。
洛阳理工学院 2010/2011 学年第二学期自动控制原理期末考试试题卷（B） 适用班级：B 考试日期时间：适用班级： 一、判断题。正确的打√，错误的打×。(每小题1分，共10分) 1.传递函数是线性定常系统的一种内部描述模型。（） 2.劳斯判据是判断线性定常系统稳定性的一种代数判据。（） 3.频域分析法是根据闭环系统的频率特性研究闭环系统性能的一种图解方法。( ) 4.频率响应是系统在正弦输入信号下的全部响应。（） 5.绘制系统Bode图时，低频段曲线由系统中的比例环节（放大环节）和微积分环节决定( ) 6.对于线性定常系统，若开环传递函数不包括积分和微分环节，则当0 ω=时，开环幅相特性曲线（Nyquist图）从正虚轴开始。（） 7.开环控制系统的控制器和控制对象之间只有正向作用，系统输出量不会对控制器产生任何影响。（） 8.Ⅰ型系统，当过渡过程结束后，系统对斜坡输入信号的跟踪误差为零。（） 9.控制系统分析方法中，经典控制理论的分析方法有频域分析法、根轨迹分析法、时域分析法。（） 10.已知某校正网络传递函数为 1 () 1 s G s as + = + ，当满足a>1条件时，则该校正网络为滞后校正网络。（） 二、单选题(每小题2分，共20分) 1.下述（）属于对闭环控制系统的基本要求。 （A）稳定性（B）准确性（C）快速性（D）前面三个都是 2.分析线性控制系统动态性能时，最常用的典型输入信号是（）。 （A）单位脉冲函数（B）单位阶跃函数 （C）单位斜坡函数（D）单位加速度函数 3.典型二阶系统阻尼比等于1时，称该系统处于（）状态。 （A）无阻尼（B）欠阻尼（C）临界阻尼（D）系统不稳定或临界稳定 4.稳定最小相位系统的Nyquist图，其增益（幅值）裕度（）。 （A）0 hdB<（B）0 hdB>（C）1 hdB<（D）1 hdB> 5.单位反馈控制系统的开环传递函数为 4 () (5) G s s s = + ，则系统在()2 r t t =输入作用下，其稳态误差为（）。 （A）10 4 （B） 5 4 （C） 4 5 （D）0 6.一个线性系统的稳定性取决于（）。 （A）系统的输入（B）系统本身的结构和参数
A 卷 一、填空题（每空 1 分，共10分） 1、 在水箱水温控制系统中，受控对象为 ，被控量为 。 2、 对自动控制的性能要求可归纳为___________、快速性和准确性三个方面， 在阶跃响应性能指标中，调节时间体现的是这三个方面中的______________，而稳态误差体现的是______________。 3、 闭环系统的根轨迹起始于开环传递函数的 ，终止于开环传递函数的 或无穷远。 4、 PID 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 。 5、 香农采样定理指出：如采样器的输入信号e(t)具有有限宽带，且有直到ωh 的频率分量，则使信号e(t) 完满地从采样信号e*(t) 中恢复过来的采样周期T 要满足下列条件：________________。 二、选择题（每题 2 分，共10分） 1、 设系统的传递函数为G （S ）＝1 52512++s s ，则系统的阻尼比为（ ）。 A ．21 B ．1 C ．51 D ．25 1 2、 非单位负反馈系统，其前向通道传递函数为G(S)，反馈通道传递函数为H(S)，当输入信号为R(S)，则从输入端定义的误差E(S)为 ( ) A 、 ()()()E S R S G S =? B 、()()()()E S R S G S H S =?? C 、()()()()E S R S G S H S =?- D 、()()()() E S R S G S H S =- 3、 伯德图中的低频段反映了系统的（ ）。 A ．稳态性能 B ．动态性能 C ．抗高频干扰能力 D ．.以上都不是 4、 已知某些系统的开环传递函数如下，属于最小相位系统的是( )。 A 、 (2)(1)K s s s -+ B 、(1)(5K s s s +-+） C 、2(1)K s s s +－ D 、(1)(2) K s s s -- 5、 已知系统的开环传递函数为 100(0.11)(5)s s ++，则该系统的开环增益为 ( )。 A 、 100 B 、1000 C 、20 D 、不能确定
一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为 ()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s)表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω 1.414， 阻尼比=ξ0.707， 该系统的特征方程为2220s s ++=， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1) (1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在 零初始条件下、线性定常控制系统的 输出拉氏变换与 输入拉氏变换之比。 5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为222221 1 K T τωωω++； 相频特性为arctan 180arctan T τωω--(或：2 180arctan 1T T τωω τω---+)。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的快速性 .
