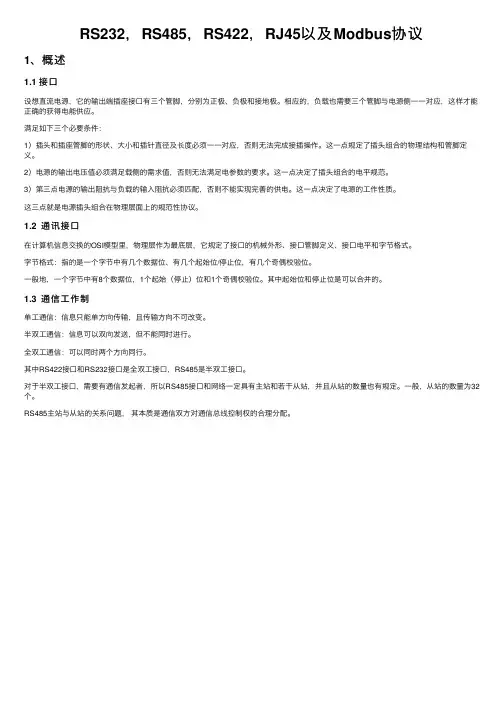

RS485 通讯协议
RS-232与RS-422之间转换原理和接法
通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS485 通讯协议
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics、BVW等通过RS422控制的协议。

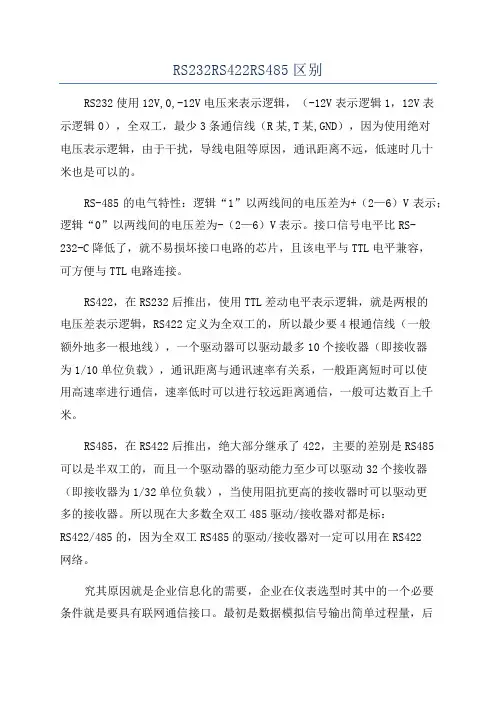

RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和突保护特性，扩展了总线共模范围，后命名为TIA/EIA485-A标准。
RS485 通讯协议
1. RS-232串行接口标准
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯。收、发端的数据信号是相对于信号地。典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5~+15V，负电平在5~-15V电平。当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。接收器典型的工作电平在+3~+12V与-3~-12V。由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20Kbps。RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3kΩ~7kΩ。所以RS-232适合本地设备之间的通信。
RS485 通讯协议
2. RS-422与RS-485串行接口标准
（1）平衡传输
RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。通常情况下，发送驱动器A、B 之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2V~6V，是另一个逻辑状态。另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。
（2）RS-422电气规定
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），
从设备之间不能通信，所以RS-422支持点对多的双向通信。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mbps。其平衡双绞线的长度与传输速率成反比，在100Kbps速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mbps。RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。
（3）RS-485电气规定由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。RS-485总线，在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV 的电压，故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间;RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mbps。平衡双绞线的长度与传输速率成反比，在100Kbps速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mbps。
（4）RS-422与RS-485的网络安装注意要点
RS-422可支持10个节点，RS-485支持32个节点，因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。在构建网络时，应注意如下几点：*采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
*应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。总之，应该提供一条单一、连续的信号通道作为总线。
编号： 密级：内部 页数：__________基于RS485接口的DGL通信协议（修改） 编写：____________________ 校对：____________________ 审核：____________________ 批准：____________________ 北京华美特科贸有限公司 二○○二年十二月六日
1.前言 在常见的数字式磁致伸缩液位计中，多采用RS485通信方式。但RS485标准仅对物理层接口进行了明确定义，并没有制定通信协议标准。因此，在RS485的基础上，派生出很多不同的协议，不同公司均可根据自身需要设计符合实际情况的通信协议。并且，RS485允许单总线多机通信，如果通信协议设计不好，就会造成相互干扰和总线闭锁等现象。如果在一条总线上挂接不同类型的产品，由于协议不一样，很容易造成误触发，造成总线阻塞，使得不同产品对总线的兼容性很差。 随着RS485的发展，Modicon公司提出的MODBUS协议逐步得到广泛认可，已在工业领域得到广泛应用。而MODBUS的协议规范比较烦琐，并且每字节数据仅用低4位（范围：0~15），在信息量相同时，对总线占用时间较长。 DGL协议是根据以上问题提出的一种通信协议。在制定该协议时已充分考虑以下几点要求： a.兼容于MODBUS 。也就是说，符合该协议的从机均可挂接到同一总线上。 b.要适应大数据量的通信。如：满足产品在线程序更新的需要(未来功能)。 c.数据传输需稳定可靠。对不确定因素应加入必要的冗错措施。 d.降低总线的占用率，保证数据传输的通畅。 2.协议描述 为了兼容其它协议，现做以下定义： 通信数据均用1字节的16进制数表示。从机的地址范围为：0x80～0xFD，即：MSB=1； 命令和数据的数值范围均应控制在0~0x7F之间。即：MSB=0，以区别地址和其它数据。 液位计的编码地址为：0x82~0x9F。其初始地址(出厂默认值)为：0x81。 罐旁表的编织地址为：0xA2~0xBF。其初始地址(出厂默认值)为：0xA1。 其它地址用于连接其它类型的设备，也可用于液位计、罐区表地址不够时的扩充。 液位计的命令范围为：0x01~0x2F，共47条，将分别用于参数设定、实时测量、诊断测试、在线编程等。 通信的基本参数为：4800波特率，1个起始位，1个结束位。字节校验为奇校验。 本协议的数据包是参照MODBUS RTU 通信格式编写，并对其进行了部分修改，以提高数据传输的速度。另外，还部分参照了HART协议。其具体格式如下： 表中，数据的最大字节数为16个。也就是说，整个数据包最长为20个字节。 “校验和”是其前面所有数据异或得到的数值，然后将该数值MSB位清零，使其满足0~7F 的要求。在验证接收数据包的“校验和”是否正确时，可将所有接收数据(包括“校验和”)进行异或操作，得到的数据应＝0x80。这是因为，只有“地址”的MSB=1，所以异或结果的MSB也必然等于1。 本协议不支持MODBUS中所规定的广播模式。 3.时序安排 在上电后，液位计将先延迟10秒，等待电源稳定。然后，用5秒的时间进行自检和测试数据。
动力环境监控系统以太网通信协议 一、报文说明 此命令格式只限于客户端程序同服务器程序之间进行数据传输采用的命令，任何同服务器程序之间进行的通信的程序均被服务器视做客户端程序。 报文说明基本格式如下： 功能码：？？ 简短描述：[简短描述语] 描述：[命令的详细介绍] 数据区：[数据区的数据介绍] 服务器同工作站画面通信： 工作站画面 服务器 服务器同前置通信处理机通信： 前置通信处理机 服务器 附加说明： [附加说明列表或说明文字] 二、功能号码索引 命令功能号码分配表速查
三、报文结构定义 3．1 报文结构： 3．2 报文字段结构C 3．2．1 报文头部 C语言结构定义 typedef struct { WORD wFunctionID; WORD wControl; WORD wReason; WORD wDataLen; } MESSAGEHEAD; 结构成员说明： wFunctionID 命令功能号码，此部分唯一的标示出了报文的功能。具体的命令含义及其相应的附加数据请参考2.2.2部分<命令功能号码定义>一节的详细介绍。 wControl 报文控制域。 D0=1表示该报文为请求服务报文，D0=0表示该报文为应答服务报文； （注：请求、应答均相对于服务器而言） D1=1表示该报文需要对方的确认，D1=0表示该报文不需要对方的确认； wReason 报文传送原因。D0-D7被采用，具体定义可以讨论修改： 参数部分的数据长度 3．2．2命令功能号码定义 此部分列出了详细的服务功能码及其对应的数据域部分的组织含义。 四、命令分配详解
功能码：0 描述：保留 功能码： 1 简短描述：系统登录 描述：客户机登录系统时所使用的命令。客户机使用此命令向服务器声明自己的身份及用户信息，供服务器判断自己的合法性。服务器在接收到了此命令后对用户的身份进行确 认，并返回登录结果。 数据区：申请报文包括用户身份证号码、用户名字、用户密码三部分；前置通信机登录时，用户名字字段前15个字节采用以0结尾的字符串”前置通信处理机”填充，密码部分采 用本前置通信处理机的编号（4字节）。 服务器同工作站画面通信： 工作站画面 服务器 服务器同前置通信处理机通信： 前置通信处理机
中控通讯协议及代码 波特率： 9600 数据： 8 BITS 奇偶：无 停止位： 1 BIT 系统控制 开系统 3B 00 01 01 00 A0 07 0D 关系统 3B 00 01 00 00 A1 07 0D 开始红外读码 3B 00 01 00 00 36 06 0D 清除红外码 3B 00 01 00 00 37 06 0D 结束红外读码 3B 00 01 00 00 38 06 0D 预监入 3B 00 01 00 00 39 06 0D 预监出 3B 00 01 00 00 3A 06 0D 投影机电脑 3B 00 03 00 00 50 00 0D 投影机视频 3B 00 03 00 00 51 00 0D 切出投影 3B 00 03 00 00 3B 00 0D 强电控制部分 一、电脑电源（只是电源通断，并不是开关机，要控制开关机请参见弱电控制部 分） 电脑电源开 3B 00 04 01 00 8E 00 0D 电脑电源关 3B 00 04 01 00 8F 00 0D 二、投影机电源 投影机电源开 3B 00 03 00 00 52 00 0D 投影机电源关 3B 00 03 00 00 53 00 0D 三、设备电源
设备电源开 3B 00 04 01 00 84 00 0D 设备电源关 3B 00 04 01 00 85 00 0D 四、电动幕 屏幕升 3B 00 04 01 00 B0 00 0D 屏幕降 3B 00 04 01 00 B1 00 0D 屏幕停 3B 00 04 01 00 B2 00 0D 弱电控制部分 一、网络接口控制 网络接口通 3B 00 04 01 00 86 00 0D 网络接口断 3B 00 04 01 00 87 00 0D 二、12V摄像头控制 摄像头电源开 3B 00 04 01 00 88 00 0D 摄像头电源关 3B 00 04 01 00 89 00 0D 三、12V电控锁 电控锁开 3B 00 04 01 00 8A 00 0D 电控锁关 3B 00 04 01 00 8B 00 0D 四、电脑控制 电脑开（相当于按电脑的Power on） 3B 00 04 01 00 8C 00 0D 电脑关 3B 00 04 01 00 8D 00 0D 五、音量控制 主音量+ 3B 00 03 00 00 30 00 0D 主音量— 3B 00 03 00 00 31 00 0D 主音量X（静音） 3B 00 03 00 00 32 00 0D 话筒音量+ 3B 00 03 00 00 33 00 0D
SIP协议学习总结 1、SIP协议定义 SIP（Session Initiation Protocol，即初始会话协议）是IETF提出的基于文本编码的IP电话/多媒体会议协议。用于建立、修改并终止多媒体会话。SIP 协议可用于发起会话，也可以用于邀请成员加入已经用其它方式建立的会话。多媒体会话可以是点到点的话音通信或视频通信，也可以是多点参与的话音或视频会议等。SIP协议透明地支持名字映射和重定向服务，便于实现ISDN，智能网以及个人移动业务。SIP协议可以用多点控制单元（MCU）或全互连的方式代替组播发起多方呼叫。与PSTN相连的IP电话网关也可以用SIP协议来建立普通电话用户之间的呼叫。 SIP协议在IETF多媒体数据及控制体系协议栈结构的位置 H.323SIP RTSP RSVP RTCP H.263 etc. RTP TCP UDP IP PPP Sonet AAL3/4AAL5 ATM Ethernet PPP V.34 SIP协议支持多媒体通信的五个方面： ◆用户定位：确定用于通信的终端系统； ◆用户能力：确定通信媒体和媒体的使用参数； ◆用户有效性：确定被叫加入通信的意愿； ◆会话建立：建立主叫和被叫的呼叫参数； ◆会话管理：包括呼叫转移和呼叫终止； SIP协议的结构 SIP是一个分层的协议，也就是说SIP协议由一组相当无关的处理层次组成，这些层次之间只有松散的关系。 SIP最底层的是它的语法和编码层。编码方式是采用扩展的Backus-Naur Form grammar (BNF范式)。 第二层是传输层。它定义了一个客户端发送请求和接收应答的方式，以及一 个服务器接收请求和发送应答的方式。所有的SIP要素都包含一个通讯层。 第三层是事务层。事务是SIP的基本组成部分。一个事务是UAC向UAS发送的一个请求以及UAS向UAC发送的一系列应答。事务层处理应用服务层的重发，匹配请求的应答，以及应用服务层的超时。任何一个用户代理客户端完成的事情都是
常用通信协议汇总 一、有线连接 1.1RS-232 优点：RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3kΩ~7kΩ。所以RS-232适合本地设备之间的通信。 缺点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。 （2）传输速率较低，在异步传输时，最高速率为20Kbps。 （3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，而发送电平与接收 电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米。 1.2RS-485 RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构，传输距离一般在1~2km以下为最佳，如果超过距离加"中继"可以保证信号不丢失，而且结点数有限制，结点越多调试起来稍复杂，是目前使用最多的一种抄表方式，后期维护比较简单。常见用于串行方式，经济实用。 1.3CAN 最高速度可达1Mbps，在传输速率50Kbps时，传输距离可以达到1公里。在10Kbps速率时，传输距离可以达到5公里。一般常用在汽车总线上，可靠性高。 1.4TCP/IP 它可以用在各种各样的信道和底层协议（例如T1和X.25、以太网以及RS-232串行接口）之上。IP数据包是不可靠的，因为IP并没有做任何事情来确认数据包是按顺序发送的或者没有被破坏。IP数据包中含有发送它的主机的地址（源地址）和接收它的主机的地址（目的地址）。 1.5ADSL 基于TCP/IP 或UDP协议，将抄表数据发送到固定ip，利用电信/网通现有的布线方式，速度快，性能比较可以，缺点是不适合在野外，设备费用投入较大，对仪表通讯要求高。 1.6FSK 可靠通信速率为1200波特，可以连接树状总线；对线路性能要求低，通信距离远，一般可达30公里，线路绝缘电阻大于30欧姆，串联电阻高达数百欧姆都可以工作，适合用于大型矿井监控系统。主要缺点是：系统造价略高，通信线路要求使用屏蔽电缆；抗干扰性能一般，误码率略高于基带。 1.7光纤方式 传输速率高，可达百兆以上；通信可靠无干扰；抗雷击性能好，缺点：系统造价高；光纤断线后熔接受井下防爆环境制约，不宜直达分站，一般只用于通信干线。 1.8电力载波 1.9利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。由于使用坚固可靠的电力线作 为载波信号的传输媒介，因此具有信息传输稳定可靠，路由合理、可同时复用远动信号等特点，不需要线路投资的有线通信方式，但是开发费用高，调试难度大，易受用电环境影响，通讯状况用户的用电质量关系紧密。 二、无线连接 2.1Bluetooth 蓝牙是一种支持设备短距离通信的无线电技术。它是一种无线数据与语音通信的开放性全球规范，它以低
一：串口 串口是串行接口的简称，分为同步传输（USRT）和异步传输（UART）。在同步通信中，发送端和接收端使用同一个时钟。在异步通信中，接受时钟和发送时钟是不同步的，即发送端和接收端都有自己独立的时钟和相同的速度约定。 1：RS232接口定义 2：异步串口的通信协议 作为UART的一种，工作原理是将传输数据的每个字符一位接一位地传输。图一给出了其工作模式： 图一 其中各位的意义如下： 起始位：先发出一个逻辑”0”的信号，表示传输字符的开始。
数据位：紧接着起始位之后。数据位的个数可以是4、5、6、7、8等，构成一个字符。通常采用ASCII码。从最低位开始传送，靠时钟定位。 奇偶校验位：资料位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验资料传送的正确性。 停止位：它是一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。 空闲位：处于逻辑“1”状态，表示当前线路上没有资料传送。 波特率：是衡量资料传送速率的指针。表示每秒钟传送的二进制位数。例如资料传送速率为120字符/秒，而每一个字符为10位，则其传送的波特率为10×120＝1200字符/秒＝1200波特。 3：在嵌入式处理器中，通常都集成了串口，只需对相关寄存器进行设置，就可以使用啦。尽管不同的体系结构的处理器中，相关的寄存器可能不大一样，但是基于FIFO的uart框图还是差不多。
发送过程：把数据发送到fifo中，fifo把数据发送到移位寄存器，然后在时钟脉冲的作用下，往串口线上发送一位bit数据。 接受过程：接受移位寄存器接收到数据后，将数据放到fifo中，接受fifo事先设置好触发门限，当fifo中数据超过这个门限时，就触发一个中断，然后调用驱动中的中断服务函数，把数据写到flip_buf 中。 二：SPI SPI，是英语Serial Peripheral Interface的缩写，顾名思义就是串行外围设备接口。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB 的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。
RS-232-C RS-232-C是OSI基本参考模型物理层部分的规格，它决定了连接器形状等物理特性、以0和1表示的电气特性及表示信号意义的逻辑特性。 RS-232-C是EIA发表的，是RS-232-B的修改版。本来是为连接模拟通信线路中的调制解调器等DCE及电传打印机等DTE拉接口而标准化的。现在很多个人计算机也用RS-232-C作为输入输出接口，用RS-232-C作为接口的个人计算机也很普及。 RS-232-C的如下特点：采用直通方式，双向通信，基本频带，电流环方式，串行传输方式，DCE-DTE间使用的信号形态，交接方式，全双工通信。RS-232-C在ITU建议的V.24和V.28规定的25引脚连接器在功能上具有互换性。 RS-232-C所使用的连接器为25引脚插入式连接器，一般称为25引脚D-SUB。DTE端的电缆顶端接公插头，DCE端接母插座。 RS-232-C所用电缆的形状并不固定，但大多使用带屏蔽的24芯电缆。电缆的最大长度为15m。使用RS-232-C在200K位/秒以下的任何速率都能进行数据传输。 RS-449 RS-449是1977年由EIA发表的标准，它规定了DTE和DCE之间的机械特性和电气特性。RS-449是想取代RS-232-C而开发的标准，但是几乎所有的数据通信设备厂家仍然采用原来的标准，所以RS-232-C仍然是最受欢迎的接口而被广泛采用。 RS-449的连接器使用ISO规格的37引脚及9引脚的连接器，2次通道（返回字通道）电路以外的所有相互连接的电路都使用37引脚的连接器，而2次通道电路则采用9引脚连接器。 RS-449的电特性，对平衡电路来说由RS-422-A规定，大体与V.11具有相同规格，而RS-423-A大体与V.10具有相同规格。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 plc和以太网通讯协议 甲方：___________________ 乙方：___________________ 日期：___________________
plc和以太网通讯协议 篇一：西门子S7-1200与s7-300plc的以太网tcp及isoontcp 通信 1. 概述 1.1S7-1200 的pRoFinet 通信口 s7-1200cpu本体上集成了一个pRoFinet通信口，支持以太网和基于tcp/ip 的通信标准。使用这个通信口可以实现s7-1200cpu与编程设备的通信，与hmi触摸屏的通信，以及与其它cpu之间的通信。这个pRoFinet物理接口是支持10/100mb/s的Rj45 口，支持电缆交叉自适应，因此一个标准的或是交叉的以太网线都可以用于这个接口。 1.2s7-1200支持的协议和最大的连接资源 s7-1200cpu的pRoFinet通信口支持以下通信协议及服务tcp isoontcp（RcF1006）s7 通信（服务器端） 通信口所支持的最大通信连接数 s7-1200cpupRoFinet 通信口所支持的最大通信连接数如下：3个连接用于hmi（触摸屏）与cpu的通信1个连接用于编程设备(pg)与cpu的通信
8个连接用于openie(tcp,isoontcp) 的编程通信，使用 t-block 指令来实现3个连接用于s7通信的服务器端连接， 可以实现与s7-200 , S7-300以及S7-400的以太网s7通信 s7-1200cpu可以同时支持以上15个通信连接，这些连接数是固定不变的，不能自定义。tcp (transportconnectionprotocol ) tcp是由RFc793描述的标准协议，可以在通信对象间建立稳定、安全的服务连接。如果数据用tcp协议来传输，传 输的形式是数据流，没有传输长度及信息帧的起始、结束信息。在以数据流的方式传输时接收方不知道一条信息的结束和下一条信息的开始。因此，发送方必须确定信息的结构让接收方能够识别。在多数情况下tcp应用了 ip(internetprotocol) ，也就是“ tcp/ip 协议”，它位于 iso-osi参考模型的第四层。协议的特点： 与硬件绑定的高效通信协议 适合传输中等到大H的数据(一个基于连接的协议 可以灵活的与支持tcp协议的第三方设备通信具有路由兼容性只可使用静态数据长度有确认机制 使用端口号进行应用寻址 大多数应用协议，如telnet、Ftp都使用tcp 使用send/ReceiVe编程接口进行数据管理需要编程来 实现1.3硬件需求和软件需求硬件：
常见通信协议的接口调 试方法 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
常见通信协议的接口调试方法 版本号：发布时间：2012-2-4 1.Modbus Modbus是一种工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。 Modbus协议是一个Master/Slave架构的协议。有一个节点是Master 节点，其他使用Modbus协议参与通信的节点是 Slave 节点。Master节点类似Client/Server架构中的Client，Slave则类似Server。工业上Modbus协议的常见架构如下图所示。
…… 1.1. 应用场合 Modbus 协议主要用于测风塔数据实时读取、风机数据实时读取。将来有可能用于集控系统中，读取各类数据和进行远程控制。 在清三营、长风风电场，莱维赛尔的测风塔使用Modbus RTU 协议与功率预测系统通信。 在向阳风电场，明阳的SCADA 服务器通过Modbus TCP 协议向功率预测系统提供各风机的实时运行数据。 在乌力吉、浩日格吐、马力、前后查台等风电场，赛风的测风塔使用Modbus RTU over TCP 协议与功率预测系统通信。 1.2. Modbus 数据模型 在Slave 和Master 进行通信时，Slave 会将其提供的变量映射到四张不同的表上，Master 从表中相应位置读/写变量，就完成了数据获取或命令下达。这四张不同的表，称作Modbus 数据模型（Modbus Data Model ）。 为了理解方便，这里将四张表分别称作1位只读表、1位可读可写表、16位只读表、16位可读可写表。（类似电力通信国标中的遥信、遥控、遥测、遥调。）1位表用来映射单比特数据类型的变量，通常是布尔型变量；16位表用来映射双字节数据类型的变量，如
常用几种通讯协议 Modbus Modbus技术已成为一种工业标准。它是由Modicon公司制定并开发的。其通讯主要采用RS232，RS485等其他通讯媒介。它为用户提供了一种开放、灵活和标准的通讯技术，降低了开发和维护成本。 Modbus通讯协议由主设备先建立消息格式，格式包括设备地址、功能代码、数据地址和出错校验。从设备必需用Modbus协议建立答复消息，其格式包含确认的功能代码，返回数据和出错校验。如果接收到的数据出错，或者从设备不能执行所要求的命令，从设备将返回出错信息。 Modbus通讯协议拥有自己的消息结构。不管采用何种网络进行通讯，该消息结构均可以被系统采用和识别。利用此通信协议，既可以询问网络上的其他设备，也能答复其他设备的询问，又可以检测并报告出错信息。 在Modbus网络上通讯期间，通讯协议能识别出设备地址，消息，命令，以及包含在消息中的数据和其他信息，如果协议要求从设备予以答复，那么从设备将组建一个消息，并利用Modbus发送出去。 BACnet BACnet是楼宇自动控制系统的数据通讯协议,它由一系列与软件及硬件相关的通讯协议组成,规定了计算机控制器之间所有对话方式。协议包括:(1)所选通讯介质使用的电子信号特性,如何识别计算机网址,判断计算机何时使用网络及如何使用。(2)误码检验,数据压缩和编码以及各计算机专门的信息格式。显然,由于有多种方法可以解决上述问题,但两种不同的通讯模式选择同一种协议的可能性极少,因此,就需要一种标准。即由ISO(国际标准化协会〉于80年代着手解决,制定了《开放式系统互联(OSI〉基本参考模式(Open System Interconnection/Basic Reference Model简称OSI/RM)IS0- 7498》。 OSI/RM是ISO/OSI标准中最重要的一个,它为其它0SI标准的相容性提供了共同的参考,为研究、设计、实现和改造信息处理系统提供了功能上和概念上的框架。它是一个具有总体性的指导性标准,也是理解其它0SI标准的基础和前提。 0SI/RM按分层原则分为七层,即物理层、数据链路层、网络层、运输层、会话层、表示层、应用层。 BACnet既然是一种开放性的计算机网络,就必须参考OSIAM。但BACnet没有从网络的最低层重新定义自己的层次,而是选用已成熟的局域网技术,简化0SI/RM,形成包容许多局 域网的简单而实用的四级体系结构。 四级结构包括物理层、数据链路层、网络层和应用层。
竭诚为您提供优质文档/双击可除以太网采用的通信协议 篇一：以太网基础协议802.3介绍 802.3 802.3通常指以太网。一种网络协议。描述物理层和数据链路层的mac子层的实现方法，在多种物理媒体上以多种速率采用csma/cd访问方式，对于快速以太网该标准说明的实现方法有所扩展。 dixethernetV2标准与ieee的802.3标准只有很小的差别，因此可以将802.3局域网简称为“以太网”。 严格说来，“以太网”应当是指符合dixethernetV2标准的局域网。 早期的ieee802.3描述的物理媒体类型包括：10base2、10base5、10baseF、10baset和10broad36等；快速以太网的物理媒体类型包括：100baset、100baset4和100basex等。 为了使数据链路层能更好地适应多种局域网标准，802委员会就将局域网的数据链路层拆成两个子层： 逻辑链路控制llc(logicallinkcontrol)子层 媒体接入控制mac(mediumaccesscontrol)子层。
与接入到传输媒体有关的内容都放在mac子层，而llc 子层则与传输媒体无关，不管采用何种协议的局域网对llc 子层来说都是透明的。 由于tcp/ip体系经常使用的局域网是dixethernetV2而不是802.3标准中的几种局域网，因此现在802委员会制定的逻辑链路控制子层llc（即802.2标准）的作用已经不大了。 很多厂商生产的网卡上就仅装有mac协议而没有llc协议。 mac子层的数据封装所包括的主要内容有：数据封装分为发送数据封装和接收数据封装两部分，包括成帧、编制和差错检测等功能。 数据封装的过程：当llc子层请求发送数据帧时，发送数据封装部分开始按mac子层的帧格式组帧： （1）将一个前导码p和一个帧起始定界符sFd附加到帧头部分； （2）填上目的地址、源地址、计算出llc数据帧的字节数并填入长度字段len； （3）必要时将填充字符pad附加到llc数据帧后； （4）求出cRc校验码附加到帧校验码序列Fcs中； （5）将完成封装后的mac帧递交miac子层的发送介质访问管理部分以供发送；接收数据解封部分主要用于校验帧
动环FSU（监控设备）与被监控智能设备通 信接口 协议及版本库管理办法 第一条为降低基站动环FSU与被监控智能设备互联互通的工作难度，总部特建立动环FSU与被监控智能设备通信接口协议及版本库。 总部通信技术研究院负责对动环FSU与被监控智能设备通信接口协议及版本库进行管理。 第二条目前形成的动环FSU与被监控智能设备通信接口协议及版本库内容清单见附表；后续，总部通信技术研究院还会收集整理形成三家电信企业存量基站所属智能设备的通信接口协议及版本库。 第三条动环FSU与被监控智能设备通信接口协议及版本的使用： (一)通信技术研究院对被监控智能设备通信接口协议使用需求进行管理，各使用单位向通信技术研究院提出需求，由通信技术研究院审核无误后，将申请方所需协议内容提供给需求单位；
(二)相关智能设备协议的解析以及与北向B接口功能字典的匹配，均由动环FSU厂家完成； (三)FSU厂家与智能设备厂家间由于接口协议沟通协调遇到技术困难时，可联系通信技术研究院进行协调。 第四条本办法发布后，凡各省级分公司再自行采购的新厂商被监控智能设备，均应要求厂家将相关互联互通的通信接口协议及版本先行提供给总部通信技术研究院，以免出现FSU与被监控智能设备不能互联互通的问题。 第五条总部通信技术研究院后续会对购买的被监控智能设备接口协议分类逐步进行统一，实现铁塔公司FSU设备协议的标准化。 附表：新建基站被监控智能设备通信接口协议及版本库总目录（V1.00)
附表：新建基站被监控智能设备通信接口协议及版本库总目录（V1.00) 可修改编辑
（1）新建基站开关电源通信接口协议及版本库（V1.00) 可修改编辑
HLP_SV Modbus RTU 标准通讯协议格式 通信资料格式 Address Function Data CRC check 8 bits 8 bits N×8bits 16bits 1）Address通讯地址：1-247 2）Function：命令码8-bit命令 01 读线圈状态 上位机发送数据格式: ADDRESS 01 ADDRH ADDRL NUMH NUML CRC 注: ADDR: 00000 --- FFFF(ADDR=线圈地址－1)；NUM: 0010-----0040 (NUM为要读线圈状态值的二进制数位数) 正确时变频器返回数据格式： ADDRESS 01 BYTECOUNT DA TA1 DA TA2 DA TA3 DA TAN CRC 注: BYTECOUNT:读取的字数 错误时变频器返回数据格式： ADDRESS 0X81 Errornum CRC 注: Errornum为错误类型代码 如：要检测变频器的输出频率 应发送数据：01 01 00 30 00 10 3D C9（16进制） 变频器返回数据：01 01 02 00 20 B8 24（16进制） 发送数据：0030hex（线圈地址49） 返回的数据位为“0020”（16进制），高位与低位互换，为2000。即输出频率为 303（Max Ref）的50%。关于2000对应50%，具体见图1。
03读保持寄存器 上位机发送数据格式： ADDRESS 03 ADDRH ADDRL NUMH NUML CRC 注：ADDR: 0 --- 0XFFFF；NUM: 0010-----0040 (NUM为要读取数据的字数) ADDR=Parameter Numbe r×10-1 正确时变频器返回数据格式： ADDRESS 03 BYTECOUNT DA TA1 DA TA 2 DA TA 3 DA TAN CRC 注: BYTECOUNT:读取的字节数 错误时变频器返回数据格式： ADDRESS 0X83 Errornum CRC 如：要读变频器参数303的设定值 应发送数据：01 03 0B D5 00 02 95 BC （16进制） Parameter 303(3029)=0BD5HEX 变频器返回数据：“：”01 03 04 00 00 EA 60 B5 7B 返回的数据位为“00 00 EA 60”（16进制）转换为10进制数为60000, 表示303设置值为60.000 ※当参数值为双字时，NUM的值必须等于2。否则无法读取或读取错误。 05 写单个线圈状态 上位机发送数据格式： ADDRESS 05ADDRH ADDRL DA TAH DA TAL CRC 注：ADDR: 0 ---- 0XFFFF(ADDR=线圈地址－1)；DATA=0000HEX(OFF) OR FF00(ON) HEX 正确时变频器返回数据格式： ADDRESS 05 DATAH DATAL BYTECOUNT CRC 错误时变频器返回数据格式： ADDRESS 0X85 Errornum CRC 如：要使写参数为写入RAM和EEPROM 应发送数据：01 05 00 40 FF 00 CRC（16进制） 变频器返回数据：01 05 FF 00 00 01 CRC（16进制） 发送数据：0040hex（线圈地址65） 06 写单个保持寄存器值（只能写参数值为单个字的参数） 上位机发送数据格式： ADDRESS 06 ADDRH ADDRL DA TAH DA TAL CRC 注:ADDR: ADDR=Parameter Numbe r×10-1 正确时变频器返回数据格式： ADDRESS 06 ADDRH ADDRL DA TAH DA TAL CRC 错误时变频器返回数据： ADDRESS 0X86 Errornum CRC 如：要对变频器参数101写入1 应发送数据：01 06 00 03 F1 00 01 19 BD（16进制） 变频器返回数据：01 06 03 F1 00 01 19 BD（16进制） PARAMETER 101（1009）=03F1 HEX
以太网透明传输协议 本文介绍以太网透明传输协议内容，让用户了解在串口转以太网协议上如何实现串口数据内容到以太网数据内容转化。 1.以太网透明传输的概念 通信协议是一种分层结构的，根据ISO的7层模型通信协议分为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。如果用户想通过卓岚ZLSN模块的以太网透明传输协议实现串口数据和以太网数据的转发，应用模型如图1所示。 图1. 以太网透明传输演示图 所谓以太网网络透明传输协议（简称为“以太网透传”）是指网络协议的应用层数据和串口协议的用户数据完全一致，不存在格式转化问题，形象地比喻为“透明传输”。比如网络数据应用层数据内容为字符“a”，那么串口协议的用户层数据也是“a”，用户电路板收到的数据也是字符“a”。 2.如何使用透明传输协议 那么用户数据是如何从计算机传给用户串口板的呢？这首先需要了解网络协议和串口协议的区别。 1.网络（TCP/IP）协议分为以太网层、IP层、TCP或UDP层、用户数据层。以太网层表示了网络通信介质，例如光纤、无线、有线以太网线。IP层中的关键点是包含了IP地址，IP地址是每个网络设备的地址。TCP或者UDP层的关键点是端口，端口用于区分一个IP地址下的多个应用程序。用户数据层携带用户需要传输的数据。 2.相对而言串口协议，没有IP层和TCP层这两层。 这里有两个问题： 1.串口协议如何弥补网络协议缺失的IP层和TCP层？实际上在ZLSN模块中已经保存了IP层、TCP层的关键点——IP地址和端口。每个ZLSN模块都具有一个可以设定的IP地址，同时也有一个TCP或者UDP的端口，这样计算机就可以通过这个“IP+端口”将网络数据发送给ZLSN模块。同样地ZLSN模块也保存了目的计算机的IP和端口，这样也可以将数据发送给计算机。联网模块内部保存的IP和端口解决了串口协议中没有IP和端口的问题。
西门子以太网（S7协议）通讯 一、概述 西门子支持多种协议，包括DP协议，FMS协议，S7协议，当使用力控通过以太网S7协议访问设 备时，需要安装西门子SIMATIC NET5.0的相应软件。 二、硬件配置 安装网卡 1、硬件安装：请参照西门子说明书，注意地址设置。 2、板卡软件设置：打开PG/PC界面，（“开始”菜单或“控制面板”中），点击INSTALL按钮，弹 出Install/Remove Interface对话框，在Selection的选项中，选择相应的板卡，点击Install 安装。安装完成后，可在控制面板的系统项中检查是否有冲突。 三、通讯配置 运行SIMATIC NET PB soft s7中的COML S7，生成新的.TXT文件 1、在network type中选择TCP/IP 2、在name栏中，键入一个S7 连接名，此名代表一个PLC站点，比如testtcp。 3、在VFD栏中，键入REQ（或VFD）
4、在Remote Addr键入需要访问的PLC的IP地址，比如202.168.0.1。 5、Local TSAP键入1.00(缺省) 6、Remote TSAP为四位16进制数字，中间以“.”隔开。第二位数字表示远程站点的类型：2-OS, 1-PG,0-PS;第三位数字表示PLC的CPU的RACK号，第四位数字表示CPU的SLOT号,一般为：02.02。如下图： 7、在File菜单中，选择 Generate Binary DB As 生成二进制数据库。见下图：
四、网卡的配置 重新进入PG/PC界面。选择相应的网卡为S7ONLINE (STEP 7) -→TCP/IP-→******方式。如下图： 点击Properties弹出Propeities界面: 在SAPI S7 (Protocol)页中，点击Search,查找并选择在COML S7中生成的相应的 *.ldb文件。 图形如下：
重点掌握网络协议标准规范大全 在网络的各层中存在着许多协议，它是定义通过网络进行通信的规则，接收方的发送方同层的协议必须一致，否则一方将无法识别另一方发出的信息，以这种规则规定双方完成信息在计算机之间的传送过程。下面就对网络协议规范作个概述。 ARP(Address Resolution Protocol)地址解读协议 它是用于映射计算 机的物理地址和临时指定的网络地址。启动时它选择一个协议(网络层)地址，并检查这个地址是否已经有别的计算机使用，如果没有被使用，此结点被使用这个地址，如果此地址已经被别的计算机使用，正在使用此地址的计算机会通告这一信息，只有再选另一个地址了。 SNMP(Simple Network Management P)网络管理协议
它是TCP/IP协议中的一部份，它为本地和远端的网络设备管理提供了一个标准化途径，是分布式环境中的集中化管理的重要组成部份。 AppleShare protocol(AppleShare协议) 它是Apple机上的通信协议，它允许计算机从服务器上请求服务或者和服务器交换文件。AppleShare可以在TCP/IP协议或其它网络协议如IPX、AppleTalk上进行工作。使用它时，用户可以访问文件，应用程序，打印机和其它远程服务器上的资源。它可以和配置了AppleShare协议的任何服务器进行通信，Macintosh、Mac OS、Windows NT和Novell Netware都支持AppleShare协议。 AppleTalk协议 它是Macintosh计算机使用的主要网络协议。Windows NT服务器有专门为Macintosh服务，也能支持该协议。其允许Macintosh的
常用通信协议介绍 RS-232-C RS-232-C是OSI基本参考模型物理层部分的规格,它决定了连接器形状等物理特性、以0和1表示的电气特性及表示信号意义的逻辑特性。 RS-232-C是EIA发表的,是RS-232-B的修改版。本来是为连接模拟通信线路中的调制解调器等DCE及电传打印机等DTE拉接口而标准化的。现在很多个人计算机也用RS-232-C作为输入输出接口,用RS-232-C作为接口的个人计算机也很普及。 RS-232-C的如下特点：采用直通方式,双向通信,基本频带,电流环方式,串行传输方式,DCE-DTE间使用的信号形态,交接方式,全双工通信。RS-232-C在ITU建议的V.24和V.28规定的25引脚连接器在功能上具有互换性。 RS-232-C所使用的连接器为25引脚插入式连接器,一般称为25引脚D-SUB。DTE端的电缆顶端接公插头,DCE端接母插座。RS-232-C所用电缆的形状并不固定,但大多使用带屏蔽的24芯电缆。电缆的最大长度为15m。使用RS-232-C在200K位/秒以下的任何速率都能进行数据传输。
RS-449 RS-449是1977年由EIA发表的标准,它规定了DTE和DCE 之间的机械特性和电气特性。RS-449是想取代RS-232-C而开发的标准,但是几乎所有的数据通信设备厂家仍然采用原来的标准,所以RS-232-C仍然是最受欢迎的接口而被广泛采用。 RS-449的连接器使用ISO规格的37引脚及9引脚的连接器,2次通道（返回字通道）电路以外的所有相互连接的电路都使用37引脚的连接器,而2次通道电路则采用9引脚连接器。 RS-449的电特性,对平衡电路来说由RS-422-A规定,大体与V.11具有相同规格,而RS-423-A大体与V.10具有相同规格。 V.35 V.35是通用终端接口的规定,其实V.35是对60-108kHz群带宽线路进行48Kbps同步数据传输的调制解调器的规定,其中一部分内容记述了终端接口的规定。 V.35对机械特性即对连接器的形状并未规定。但由于48Dbps-64Kbps的美国Bell规格调制解调器的普及,34引脚的ISO2593被广泛采用。模拟传输用的音频调制解调器的电气条件使用V.28（不平衡电流环互连电路）,而宽频带调制解调器则使用平衡电流环电路。
解决以太网协议实时性的几种方案 摘要以太网技术以其低成本、高速、高稳定性和高可靠性的优点，正逐渐向工业现场控制领域发展，但是由于以太网技术在工业现场通信方面不能满足实时性的要求，因此就诞生了许多实时以太网技术的解决方案。本文主要介绍现今比较流行的几种实时以太网协议，以及它们如何在工业以太网的基础上对协议进行改进，以满足工业现场对实时通信的要求。 1 概述 在工业控制系统中，现场总线技术的发展使智能现场设备和自动化系统以全数字式、双向传输、多分支结果的通信控制网络相连，使工业控制系统向分散化、网络化和智能化发展。但是由于各类现场总线标准之间的不可兼容性无法实现统一，阻碍了现场总线技术的发展。另一方面，以太网技术作为垄断办公自动化领域的通信技术，以其通用性、低成本、高效率、高可靠性和高稳定性等诸多优势，得到了工控界越来越多的关注和认可。用以太网技术来实现从管理层到工业现场层的一致性通信，人们习惯上将应用到工业领域的以太网技术称为“工业以太网”。 工业数据通信网络与信息网络不同,工业数据通信不仅要解决信号的互通和设备的互连,而且需要解决信息的互通问题,即信息的互相识别、互相理解和互可操作。所谓信号的互通,即两个需要互相通信的设备所采用的通信介质、信号类型、信号大小、信号的输入/输出匹配等参数，以及数据链路层协议符合同一标准,不同的设备能连接在同一网络上实现互连。如果仅仅实现设备互连,但没有统一的高层协议(如应用层协议),那么不同设备之间还是不能相互理解、识别彼此所传送的信息含义,就不能实现信息互通,也就不可能实现开放系统之间的互可操作。互可操作性是指连接到同一网络上、不同厂家的设备之间，通过统一应用层协议进行通信与互用,性能类似的设备可以实现互换。这是工业数据通信网络区别于一般IT网络的重要特点。 对工业控制来说，还有一个很重要的区别就是实时性。实时性的一个重要标志就是时间的确定性，通信时数据传输时间不是随机的，而是可事先确定的。一个事件发生后，系统在一个可准确预见的时间范围内做出反应。反应速度由被控制过程来决定。对于高传动性的系统，实时性的要求就要更高了。 虽然以太网具有比现场总线高许多的传输速率，但是却不能保证实现控制设备间的实时通信。这主要是因为标准的以太网协议是以CSMA/CD（Carrier Sense Multiple Access／Collision Detection，载波*多路访问/冲突检测）技术为基础的，网络上的各工作站对总线进行“*”以确认总线是否空闲。如果空闲,它们就开始发送数据。如果两个工作站同时试图发送数据,冲突就产生了。在这种情况下,访问机制首先确保工作站停止传输数据，而后根据预定义的随机选择算法,工作站再次尝试发送数据。这个过程一直重复直至冲突消失。上述机制保证了数据的安全发送，可是从确定性行为的角度来看,这却是一个很大的障碍。它允许数据传输时间可被任意推迟，也就不能实现数据的实时通信。要想使以太网技术在不改变其现有标准的前提下更好地应用到工控领域，就要找到一种解决方案来解决这个问题。 为此，各大公司开始研究基于以太网的通信的实时性问题，并各自提出了不同的解决方案。有些成果已得到了工业现场标准委员会的认可，并写入新的标准中。 下面就介绍几种解决方案，看他们是如何保证通信实时性的。 2 几种解决方案分析 2.1 Ethernet Powerlink 这个方案是由奥地利贝加莱公司提出的Ethernet Powerlink所采用的解决方法。Ethernet Powerlink 是以快速以太网为基础开发出来的实时工业以太网协议。贝加莱公司的目标是在快速以太网的基础上，创建一个高速的、实时的、确定性的网络环境。利用高速循环数据交换，使抖动降到很小(小于1 μs),同时在不影响循环通信的情况下处理非循环的数据。而且，I/O与驱动数据能够在相互之间以及与PCC系统间完成同步传输。因为是完全建立在标准快速以太网之上，所以Ethernet Powerlink完全符合标准的拓扑结构和物理特性，且能够与IT技术无缝连接，传输速率为100 Mbps，最小循环周期为200 μs。使用带RJ45插头的标准双绞线电缆(超五类电缆)。网络拓扑支持星型、树型和菊花链型结构，单个网段最多可以连接240个实时站点。由于有实时性的要求，因此不允许使用交换机，只能使用集线器作为连接设备。 2.1.1 Ethernet Powerlink的报文帧格式
