一、初二物理光现象实验易错压轴题（难）

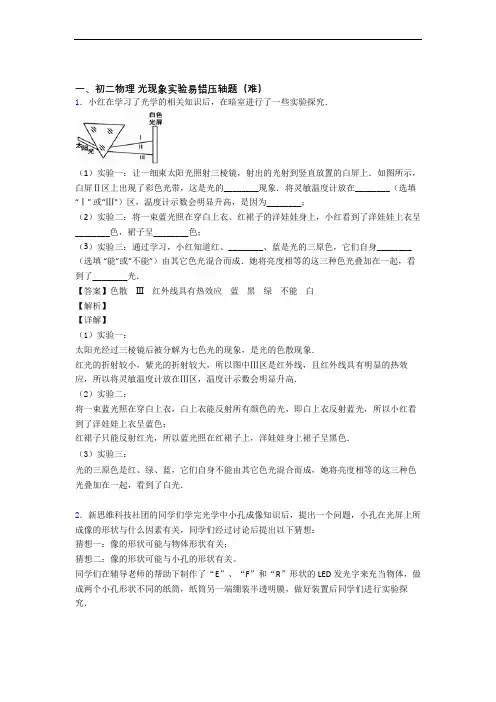

1．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．
（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；
（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；
（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．
【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白
【解析】
【详解】
（1）实验一：
太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．
红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．
（2）实验二：
将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；
红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．
（3）实验三：
光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．
2．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．
(1)请在图中作出蜡烛AB的像A'B'________．
(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：
请你根据表中的数据在下图坐标中画出h与s的关系图像：____________
(3)从图像中可以看出h与s的关系为：_____________________．
【答案】见解析所示见解析所示 h与s成正比
【解析】
(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:
(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:
(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;
因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比
【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.
(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;
(3)可以看出,当像离小孔越远,像的大小是变大的.
3．(1)在“探究光的反射规律”的实验中，小亮进行如图甲所示的实验，让一束光EO贴着纸板射到平面镜上，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明______。在甲图中如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明______；
(2)如图丙所示是小亮同学“探究平面镜成像特点”的实验装置，平面镜成像的原理是
______。在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A'处时，可以看到它跟像完全重合。由此可以得出的结论是______，经过三次实验后，在白纸上记录像与物的对应点如图丁所示，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论______，用玻璃板代替平面镜的原因是______，便于研究平面镜的成像特点。
【答案】光反射时，反射光线、入射光线和法线在同一平面内光路可逆光的反射像与物的大小相等物和像的连线与镜面垂直，物体和像到镜面的距离相等在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。
【解析】
【分析】
【详解】
(1)[1]将纸板沿ON向后折，此时在NOF面上看不到反射光线，说明反射光线、入射光线和法线在同一平面内。
[2]光从EO方向射入，然后从OF的方向射出，那么如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明光的反射现象中光路是可逆的。
(2)[3]平面镜成像利用的是光的反射。
[4]由于另一支点燃的蜡烛和A处蜡烛的像重合，而这支蜡烛是和A处蜡烛是相同的，那么A处蜡烛的像和A处蜡烛大小相等，即像和物的大小相等。
[5]用刻度尺量出A和A'、B和B'、C和C'到镜面的距离，发现A和A'、B和B'、C和C'到镜面的距离相同，可得出结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等
[6]在探究平面镜成像特点的实验中，为了便于确定像的位置和比较物与像的大小关系，以及在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。选用透明的玻璃板代替平面镜完成实验。
4．如图甲所示为“探究光的反射定律”的实验装置：
(1)小明在用该装置进行实验时，除了要用到铁架台、空白纸板做成的可折转光屏、光源和直尺外，还要用到_________和__________；
(2)小明多次改变入射光的方向，总能在ON两侧同一平面的光屏上观察到入射光和反射光，由此得出“光反射时，反射光线、入射光线和法线都在同一平面内”的结论，为使结论可靠，同学小敏建议：将光屏绕轴线ON向前或向后折转，同时观察_________光线是否仍旧出现在光屏上；
(3)小明测量图中入射角∠__________（选填“1”、“2”、“3”或“4”）和反射角的大小，将数据记录在表格中；
(4)另一组的小军将原本垂直于平面镜的纸板向后倾斜一个角度，调节入射光线仍能呈现在纸板A上，但始终没能在纸板B上找到反射光线，经检查纸板A、B在同一平面上。这是因为法线_____，而反射光线应在入射光线和法线所决定的平面内。
【答案】平面镜量角器反射光线 2 不在纸板上
【解析】
【分析】
【详解】
(1)[1][2]因为实验是为了验证光的反射定律，所以必须有平面镜；另外还需要测量反射角、入射角的大小，还需要量角器。
(2)[3]将光屏绕轴线ON向前或向后折转，让入射光线贴着光屏沿AO方向射入，同时观察反射光线是否仍旧出现在另一侧的光屏上；
(3)[4]入射角是入射光线与法线的夹角，所以图中入射角是角2。
(4)[5]将原本垂直于平面镜的纸板向后倾斜一个角度后，当入射光线贴着纸板射向O点后，法线将不会在纸板上，所以在纸板B上看不到反射光线，但此时反射光线、入射光线、法线仍在同一平面内。
5．如图甲所示，平面镜M放在水平桌面上，E、F是两块黏接在一起的硬纸板，垂直于镜面且可绕ON转动，小诚同学利用该实验装置和量角器，进行了探究光的反射规律实验。
(1)如图甲所示，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB；若将一束光贴着纸板F沿BO射到O点，光将沿图中的_____方向射出，说明在光的反射现象中，光路是______的。实验时让光贴着纸板入射是为了______。(2)如图乙所示，以法线ON为轴线，把纸板F向后缓慢旋转，在F上____(填“能”或“不能”)看到反射光线OB。
(3)如图丙所示，将纸板倾斜，让光线仍贴着纸板E沿AO方向射向镜面，则纸板F上
_________(填“能”或“不能”)看到反射光线。
(4)改变入射角度，观察反射光线是否改变，用量角器测出入射角和反射角，进行三次实验，把测量结果记录在表格中，请你帮忙设计这个记录实验数据的表格。
（__________________）
【答案】OA 可逆显示光路不能不能略
【解析】
【分析】
【详解】
(1)[1][2]让光线沿AO入射到平面镜上，反射光线沿OB射出，若让光线沿BO入射时，则反射光线沿OA射出，这证明光路是可逆的；
[3]实验时让光贴着纸板入射是为了显示光的路径；
(2)[4]在光的反射中，入射光线、法线、反射光线在同一平面内。所以以法线为轴线，把纸板F向后旋转时，因为F与入射光线和法线不在同一平面，所以在F上不能看到反射光线OB；
(3)[5]将纸板倾斜，让光线仍贴着纸板E沿AO方向入射平面镜上时，法线与平面镜垂直，法线已经不是ON了，入射光线AO与法线所在平面已不在是纸板所在平面了，所以在纸板F上不能看到反射光线；
(4)[6]
实验次数入射角反射角
1
2
3
6．在“探究平面镜成像特点”的实验中，如图所示．
(1)现有厚度分别为5mm和2mm的两块玻璃板，应选择 ____mm厚的玻璃板做实验，实验时应该使环境______．(选填“较亮”、“较暗”、“都可以”)无论怎么移动蜡烛都无法与像重合的原因是_______.
(2)用玻璃板代替平面镜的原因是 ______，便于研究平面镜的成像特点．
(3)若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是 ______cm，用光屏在玻璃板后面无论如何移动，在光屏上都
_______(选填“能”或“不能”)成像，说明平面镜所成的是 __________像．
(4)用大小相同的两支蜡烛是为了__________．
【答案】2 较暗玻璃板没有竖直放置（没有与水平面垂直）便于确定像的位置 20 不能虚比较像与物的大小
【解析】
【详解】
(1)[1]玻璃板的选择应该选薄一点的玻璃板，由于玻璃板两个面都可以作为反射面，会出现两个像，影响实验效果，这样选择薄一点的玻璃板，避免明显地出现两个重复的像，应该选择2mm厚的玻璃板做实验；
[2]实验时应该使环境较暗，这样蜡烛的像会比较明显看到，实验现象会更加明显；
[3]实验过程中，无论怎么移动蜡烛都无法与像重合，这是因为玻璃板没有竖直放置，所成的像不在水平面；
(2)[4]玻璃板是透明的，这样可以看到玻璃板的另一侧蜡烛和像，便于确定像的位置；
(3)[5]由题意可知，将点燃的蜡烛由A点移至B点时，蜡烛与玻璃板的距离是10cm，根据平面镜的成像特点可知，像与物到平面镜的距离相等，蜡烛的像与玻璃板的距离也是
10cm，那么蜡烛与移动后在玻璃板中所成的像的距离是20cm；
[6][7]用光屏在玻璃板后面无论如何移动，在光屏上都不能成像；说明平面镜所成的是虚像；
(4)[8]用大小相同的两支蜡烛，其中一支蜡烛可以和另一支蜡烛的像作对比，而这两支蜡烛大小是相同的，那么另一支蜡烛可以和它自身的像作对比，可以比较像与物的大小。
7．在进行“光的反射定律”的探究实验中，小梦设计了如下图所示的实验，平面镜 M 平放在桌面上，E、F是粘在一起的两块长方形硬白纸板，F可绕接缝 ON 转动。
（1）组装器材时，应将纸板与平面镜之间保持______。
（2）为了显示光路，应使光束_____ 射向平面镜。
（3）请你为小梦设计一个在纸板上记录光的传播径迹的方法：______。
（4）取下纸板，用量角器测量反射角和入射角，测得一组数据后，为得到普遍规律，接下来应____，可以得到两角之间的关系是_______。
（5）在图乙中，把纸板F向前或向后折叠，则在纸板F上___________（选填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线在______。
【答案】垂直贴着E板先使光束贴着E板入射，在E纸板上做出入射光线，保持E板不动，反复折转右半部分F板，直到F板上也出现一条反射光线为止，再做出反射光线
多次改变入射角进行实验反射角等于入射角不能同一平面内
【解析】
【详解】
(1)[1]组装器材时，为了使法线与平面镜垂直，应将纸板与平面镜保持垂直；
(2)[2]为了显示光路，应使光束贴着纸板射向平面镜；
(3)[3]先使光束贴着E板入射，在纸板上作出入射光线，保持E板不动，反复折转右半部分F板，直到F板上也出现一条反射光线为止，再作出反射光线；
(4)[4][5]测出两角后，为得到普遍规律，接下来应多次实验测量，可得出两角关系，即反射角等于入射角；
(5)[6][7]把纸板F向前或向后折叠后，在纸板F上不能看到反射光线，这说明反射光线、入射光线和法线在同一平面内。
8．为了探究光反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板 ENF放置在平面镜上，如图甲所示．
（1）使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是_____．
（2）正确操作实验，并在纸板上记录每次光的径迹，如图乙所示．取下纸板，接下来进行的操作是_____，将数据记录在表格中，并比较_____．
（3）如图丙是由两个平面镜组成的直角镜前，点光源S发出一束光线SB射到镜面1上，经镜面1反射后恰好经过P点，再经镜面2射出光线为CD，画出完整的光路图_____．若将S发出的入射光线SB的入射角增加5°，则射出光线CD的反射角将_____
A．增加5° B．增加10° C．减少5° D．减少10°
【答案】纸板EON与FON不在同一平面上测量入射角和对应反射角的大小反射角与入射角 C
【解析】
【分析】
根据“探究光反射时的规律”可知，本题考查光的反射定律实验，根据光的反射定律实验中涉及的注意事项及作图方法进行求解．
【详解】
(1)[1] 反射光线、入射光线和法线在同一平面内，若实验中未将纸板与平面镜垂直，纸板FON上没有观察到反射光，可能是纸板未与平面镜垂直放置或纸板EON与FON不在同一平面上；
(2)[2][3] 取下纸板后，应用量角器分别测出入射角和对应的反射角并记录在表格中，通过分析可知反射角等于入射角；
(3)[4]先画出点光源S关于镜面1的对称点，连接SP并延长至镜面2，然后画出法线，根据反射角等于入射角，做出经镜面2的反射光线，如图所示：
[5]若将S发出的入射光线SB的入射角增加5°，根据直角三角形的内角和为180°以及反射角等于入射角，可以计算出射出光线CD的反射角减小了5°
9．如图甲是“探究平面镜成像特点”的实验装置。
（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于_______.如果有3mm厚和1mm厚的两块玻璃板，应选择_____mm厚的玻璃板做实验。
（2）小明拿另一支大小相同的蜡烛B在玻璃板后面移动,蜡烛B_____(填“需要”或“不需要”)点燃,他可以将蜡烛B和蜡烛A的像完全重合,由此可以得出的初步结论是____.小明在此主要采用的研究方法是_____(填“控制变量”、“替代”或“理想模型”).
（3）改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录几组物与像的位置。该步骤的实验目的是_____.
（4）移开蜡烛B,在其原来位置放一光屏,光屏上________呈现蜡烛的像(填“能”或“不能”)；如果玻璃板放置得不够竖直，对实验产生的影响是________________.
（5）有同学透过玻璃观察蜡烛A的像时,看到在清晰的像的稍后方还有一个较模糊的像,出现两个像的原因是_____.另一组同学用跳棋代替蜡烛,在方格纸上实验(如图乙).这样做有什么好处(说一点)?_______.
（6）如图丙所示,将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，将看到蜡烛A在玻璃板后的像会（________）
A．水平向右 B．水平向左 C．竖直向下 D．竖直向上。
【答案】确定像的位置 1 不需要像与物大小相等替代多次实验，避免偶然性，总结普遍规律不能像与物无法完全重合玻璃板太厚能更好比较物像大小关系 C 【解析】
【详解】
(1)[1]在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，能成像的同时，还能看到后面的蜡烛，所以便于确定像的位置；
[2]玻璃板的两个面都能成像，为了实验顺利进行，应使两个像尽量靠近，减小影响，所以如果有3mm厚和1mm厚的两块玻璃板，应选择薄的，即1mm厚的玻璃板做实验。(2)[3]实验时前面点燃的蜡烛A成像，,蜡烛B不需要点燃，将蜡烛B和蜡烛A的像完全重合；
[4]完全重合可以得出的初步结论是像与物大小相等；
[5]用蜡烛B来替代蜡烛A的像，故在此主要采用的研究方法是替代法。
(3)[6]规律性的结论不能根据一次实验得出，一次实验有偶然性，所以重复以上实验，在纸上记录几组物与像的位置，总结得出结论，目的是多次实验，避免偶然性，总结普遍规律。
(4)[7]平面镜成像的实质是光的镜面反射，反射光线的反向延长线相交而形成的虚像，所以移开蜡烛B,在其原来位置放一光屏,光屏上不能呈现蜡烛的像；
[8]平面镜成像时，像与物关于镜面对称，若实验时玻璃板放置得不够竖直，则像和物体不在同一水平面上，所以对实验产生的影响是：无法怎样移动蜡烛B，像与物都无法完全重合。
(5)[9]因为玻璃板的前后两个表面都能成像，故应用薄的玻璃板进行实验，实验时看到在清晰的像的稍后方还有一个较模糊的像,说明实验时使用的玻璃板太厚；
[10]用跳棋代替蜡烛，不会因燃烧而变短，能更好比较物像大小关系；另外在方格纸上实验，不需要再用刻度尺测量物距和像距，更方便。
(6)[11]根据物像相对于镜面对称的特点，当蜡烛A沿着桌面向右做直线运动时，在平面镜中的像竖直向下运动，故C符合题意。
10．如图所示是小方同学用两只外形相同的蜡烛“探究平面镜成像的特点”
（1）用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定_______．（2）选取相同的蜡烛，是为了便于比较像和物体的_______关系．
（3）在实验过程中，把一只点燃的蜡烛放在玻璃板前，再将另一支不点燃蜡烛放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像_______．
（4）当点燃的蜡烛放在玻璃板前面20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了；移去B处的蜡烛，将光屏放在B处，发现光屏上并没有蜡烛的像，这说明平面镜所成的像是_______像．
（5）小方将玻璃板移去，在玻璃板位置放一个凸透镜，B处放光屏，发现光屏上恰好成倒立、等大的蜡烛的像，则该凸透镜的焦距为_______ cm．
【答案】像的位置大小重合虚10
【解析】
【详解】
(1)实验中用透明的玻璃板代替平面镜，在物体的一侧能看到物体的像，同时透过玻璃板也能观察到代替物体的另一个物体，便于确定像的位置；
(2)完全一样的蜡烛是为了比较物体与像的大小关系；
(3)实验时要另外拿一支相同的未点燃的蜡烛在玻璃板后面移动，直到在玻璃板前看上去与玻璃板前的蜡烛在玻璃板中成的像完全重合时，说明平面镜成的像与物体是等大的；(4)移去B处的蜡烛，将光屏放在B处，发现光屏上并没有蜡烛的像，因为虚像不能用光屏承接，说明是虚像；
(5)由题意可知，当物距为20cm时，物体成一个等大的实像，根据凸透镜成像的规律可知，此时的物距等于二倍焦距，所以，凸透镜的焦距是10cm。
