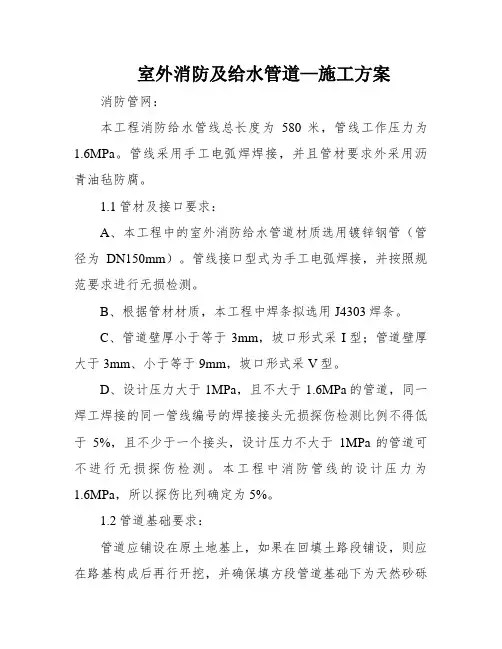

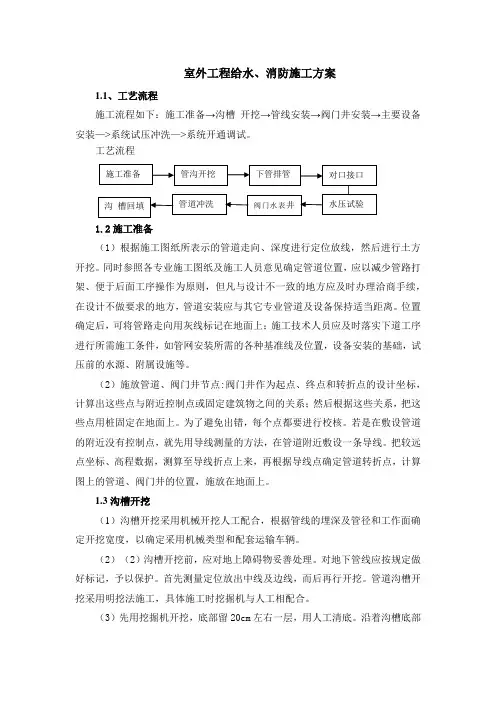

室外消防及给水管道—施工方案消防管网：
本工程消防给水管线总长度为580米，管线工作压力为1.6MPa。管线采用手工电弧焊焊接，并且管材要求外采用沥青油毡防腐。
1.1管材及接口要求：
A、本工程中的室外消防给水管道材质选用镀锌钢管（管径为DN150mm）。管线接口型式为手工电弧焊接，并按照规范要求进行无损检测。
B、根据管材材质，本工程中焊条拟选用J4303焊条。
C、管道壁厚小于等于3mm，坡口形式采I型；管道壁厚大于3mm、小于等于9mm，坡口形式采V型。
D、设计压力大于1MPa，且不大于1.6MPa的管道，同一焊工焊接的同一管线编号的焊接接头无损探伤检测比例不得低于5%，且不少于一个接头，设计压力不大于1MPa的管道可不进行无损探伤检测。本工程中消防管线的设计压力为1.6MPa，所以探伤比列确定为5%。
1.2管道基础要求：
管道应铺设在原土地基上，如果在回填土路段铺设，则应在路基形成后再行开挖，并确保填方段管道基础下为天然砂砾回填。对于超挖的管沟，也应回填天然砂砾到管道基础标高。管沟内的废弃构筑物、粒径超过20mm的硬石、砖木、垃圾等杂物必须清除。管槽开挖时如遇到淤泥层，则应清理到管槽设计标高至少0.5米以下，回填天然砂砾，并要抛毛石至管槽基础设计标高（具体回填用料可视现场土质情况而定）。管道基底处理完成后应进行碾压，其压实系数要求在0.90。
地基处理符合要求后应进行管线基础施工，本工程中的消防给水管道基础拟采用180度的砂石基础，管底基础最小厚度不小于200mm。其压实系数要求如下：
管底部分为0.85～0.90，管腹部分为0.94。
1.3管道埋设要求：
本工程中消防给水管线的埋设深度为: 0.8米（地面至管顶）。考虑到管道基底土质原为回填土或是耕植土且管道安装完成并在回填后需在上方通形车辆，所以管线回填埋设时要先做管线撼砂处理。撼砂采用具体材料及撼砂至管顶高度可在施工前视现场具体情况而定。
1.4管沟测量放线：
A、在消防管道的放线与测量前完成定位和高程的测量布点工作，并对基准点采取保护措施，并作出明显标记。施工测量应沿管道线路进行，设置于观测的临时水准点和管道轴线控制桩应采取保护措施。在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上应设置明显标记。
B、在管道改变方向的地方设置坐标桩，在管道变坡点设置水平桩，在坐标桩和水平桩处水平设龙门板，根据管沟的中心与宽度，在龙门板上钉三个钉子，标出管沟中心与沟边的位置。然后用线绳分别系在两块龙门板的钉子上，用白灰沿着线绳测放出开挖线。在龙门板上标出开挖深度，便于挖沟时复查。
C、管线测量放线自检合格后应向监理工程师报验复核。
1.5开挖管沟槽和工作坑：
A 、沟槽开挖的宽度和深度应根据管材的直径、土壤的性质及埋设深度参照规范确定。本工程中消防给水管线埋设深度为0.8米（地面距离管顶），土壤性质为山土回填土类，管径最大为DN150mm。据此可确定沟槽尺寸。
1、管道沟底开挖宽度宜按下列公式计算：
BH= Dh+2（b1+ b2）
式中： BH管道沟槽底部的开挖宽度。
Dh管道结构的外缘宽。
b1管道一侧的工作面宽度，按规范要求本工程中拟选用0.3米。
b2管道一侧的支撑厚度，可取150~200mm 。
2、管沟开挖深度超过1米，根据现场土质条件及规范要求可以确定沟槽设边坡为1：
1.25。
B、沟槽开挖采用机械加人工开挖方式，机械开挖时不能超挖，为确保槽底土层结构不被扰动或破坏，应在基底标高以上留出200mm左右一层不挖，待铺管前用人工清挖找平及采用机械碾压成型。沟槽开挖时严禁超挖及少挖。
C、沟槽深度的控制：当挖土深度接近沟槽底标高时，应在沟槽壁上距设计底标高 300～500mm 处，用水准仪布设水平标桩，桩距不大于10m，最后挖土时，操作人员可椐其拉水平线，用300～500mm样棒作为清底找平、铲除脚泥的标准线。
D、土方开挖时对成排并且同向的管线可根据各自的深度整体开挖，单根管线可参照上述公式单独开挖。本工程的管底深度均在二米以内，土质大部分为海淤及回填山土土质，

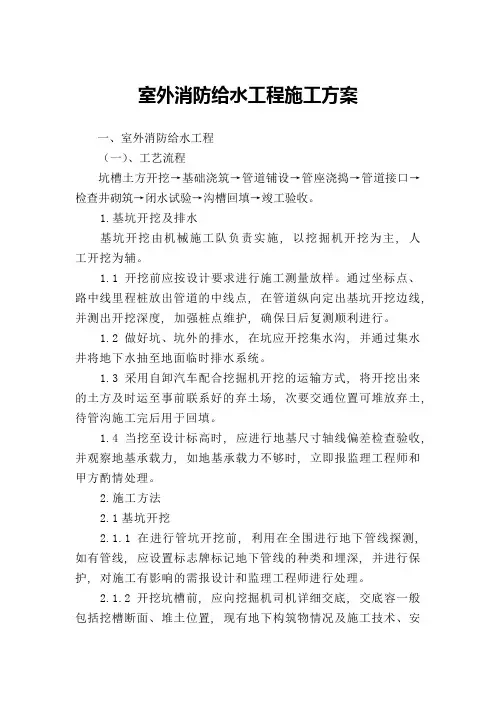

室外给排水管网工程施工方法 本工程所有给排水项目包括：室外部分的雨水、污水排放，绿化灌溉、室外配套建筑给水、排水等。基本施工流程为：给排水管网开挖→管线安装连接→检查井室砌筑→管沟回填。 （1）给排水管网开挖 室外给排水管网开挖以挖掘机开挖为主，人工开挖为辅。 1）开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。 ①在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。 ②开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。 ③管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。 2）做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。 3）采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。 4）沟槽开挖当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。 （2）增强聚丙烯（FRPP）模压管排水管敷设施工 本工程所有排水管均采用增强聚丙烯（FRPP）模压管排水管，密封圈承插连接。 1）施工准备 ①管道基坑开挖至设计标高，软土较厚的沟槽底经地基处理达到地基承载力
第一节室外给排水施工 1.1工程简介 中航广场室外给排水包括下列系统：污水排水系统、雨水排水系统、绿化灌溉给水系统、临时雨水排水系统、临时污水排水系统共计五个系统，主要包括了各种管沟的开挖，管道基础的制作，HDPE管及UPVC管的安装，各种阀门井、检查井、隔油池等的制作。 1.3施工要求 2.3.1管材及接口 A、室外市政给水管道接至储水池的管道，室外消防环网管、室内环网管和水泵加压供水管道均采用球墨铸铁给水管，管内壁衬水泥砂浆。 （1）埋地管道采用压力承口橡胶密封圈接口，地上管道采用整体铸造法兰或丝扣接口。 （2）室外绿化灌溉给水管： 采用给水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 （3）室外污水、雨水管： d≤100mm采用排水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 d≥150mm采用（HDPE）高密度排水聚乙烯缠绕增强管，电热熔管件连接。 （4）阀门：DN≤50mm时采用铜截止阀，DN>50mm时给水管和消防水管采用闸阀，公称压力为1.0MPa。 1.3.2管道敷设：
A、各种管道在施工前，应对城市接管点的阀门井，污水检查井和雨水检查井的标高和管径进行实测复测，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。 B、给水管： （1）给水管转弯处利用组合弯头，弯曲管道等管件不能完成转弯角度要求时，可在直线段利用管道承插口偏转进行调整，但承插口的最大编撰角不得大于1°，以保证接口的严密性。 （2）当给水管与污水管、雨水管相交差时，应敷设在污水管、雨水管的上面，并满足最小净距的要求。 C、排水管： （1）排水管的敷设不得出现无坡，倒坡现象。 （2）两检查井之间的管段的坡度应一致，如有困难时，后段坡度不应小于前段管道坡度。 （3）派水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于等于300mm，且跌水高度大于0.30m时，可不受此限。 1.3.3管道基础： A、给水管道： （1）如为未经扰动的原状土层，则天然地基进行夯实。 （2）如为回填土层，则在回填地段做300mm厚灰土垫层。 （3）如为岩石或多石层，则在岩石或多石地段做150mm厚砂石垫层。 （4）如为软泥土则应更换土壤或每2.5-3.0m做混凝土枕基。 B、排水管道： （1）管道可直接敷设在经过夯实的原状土上，或开槽后经回填处理密实的地基上。 （2）管道宜采用土弧基础，基础垫层与槽底同宽。 （3）一般土质：沟底铺厚度100mm左右的中粗砂基础。 （4）土质较差：沟底铺厚度200mm以上的中粗砂基础。. （5）软土地基：先对地基进行加固，再铺中粗砂基础。 C、施工要求： （1）管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值fak不得低于80KPa；如为柔性接口，其地基承载力特征值fak不得低于60KPa，否则应进行地基处理。 （2）如采用机械开挖管道沟槽时，应保留0.20m厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖，应进行地基处理。 （3）砂石基础的压实系数，按国标的04S516要求施工，回填土密实度按<给水排水管道工程施工及验收规范>GB50268-97规定施工。 （4）地基土被扰动，应采取如下处理措施： ①扰动150mm以内，可原状土夯实，压实系数≥0.95。 ②扰动150mm以上，可用3：7灰土，卵石，碎石，毛石等填充夯实，压实系数≥0.95。 2.3.4管道防腐： 球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。 A、阀门井和检查井 （1）排水管埋深小于1.0m，且管径≤400mm时，采用Φ700mm砖砌直筒型检查井。 （2）单侧或双侧有接入管：管径≤600mm时，采用Φ1000mm砖砌检查井。 （3）跌落井采用竖管式砖砌收口式跌水井。 （4）给水阀门套筒采用钢筋混凝土予制。 （5）各种阀门井，检查井等均按有防地下水型进行施工。 B、管道回填土： （1）管顶上部500mm以内，不得回填块石，碎砖和冻土块；500mm以上不得集中回填块石，碎砖和冻土块。 （2）机械回填土时，回填用的机械不得在沟槽上行走。
XXXXX消防管道系统专项维修项目室外消防管网维修方案 一、项目介绍 XXXXX消防管道系统专项维修项目（XXXXX项目）位于XXXXX号。由于该库区占地面积较大，地下管网分布较广，且该库区是XX大型物流中转站，大型载重货运车辆密集驶入驶出，超出路面下方管道的承载能力范围，使管道破裂或管道接口连接处变形。同时该库区地下管网及各分段控制阀门使用年限较长，当时施工材料和施工工艺简单，球墨管道连接接口是采用水泥塞缝堵实，无沉降拉伸处理。经检测，室外消火栓埋地管道水快速泄漏，系统压力从0.45mpa至0.3mpa压降时间仅约为13分钟，后经流量测算，日均泄漏量约180立方米，已造成室内消火栓系统无法正常供水。经现场勘查，结合项目实际情况，特制定本维修方案。 二、维修方案 经现场勘查分析，XXXXX项目室外消火栓管网为地面不均匀沉降导致原地埋管错位、接头部位破损、断裂，管网消防水从断裂部位渗漏。 结合摸排的现场管网实际走向情况，初步确定聘请专业测漏公司利用专业仪器听漏，测定渗漏点详细部位后开挖暴露出作业面，进行维修施工后回填，恢复路面方式施工。 因XXXXX项目室外消火栓管网使用年限长达数年，地面沉降部位在逐年增多、幅度加大，结合以往项目排查维修经验判断，本项目室外管网渗漏点将不止一处，因此需在探测出一处渗漏点，对该处维修完成，补水后，方可继续听漏探测管网前端剩余渗漏点。即：第一渗漏点听漏→开挖→维修→恢复路面→补水→第二渗漏点听漏→开挖→维修→恢复路面······待管网渗漏点位均维修完成后，对管网进行注水，测试各区室外消火栓栓头启闭出水是否正常，对无法保证使用功能性的消火栓栓头进行更换。 三、主要施工工序、方法介绍 1、地下供水管网测漏 在管道的正上方，工作人员用听音棒、电子听漏仪以0.5米为间隔，沿管道以“Z”之形前行，拾取路面上的漏水声音信号，有经验的工作人员可以通过分辨微弱的漏水声判断漏水点可能
室外排水管道安装工程施工工艺标准 1.总则 1.1适用范围 本工艺标准适用于公共、民用建筑群（小区）室外排水和雨水管网的管道工程。 1.2编制依据 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《给水排水管道工程施工及验收规范》GB50268-97 2.施工准备 2.1技术准备 2.1.1管道施工前设计单位已进行了设计交底并已图纸会审完毕。2.1.2室外管道的施工方案已编制且已经过批准。 2.1.3建设单位、规划单位已给施工单位进行了现场交底。 2.1.4施工段沿线的地下已建各项管线有详细的平面布置图且施工前已掌握已校测。 2.2材料要求 2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。 2.2.2钢筋砼管及陶土管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。
2.2.3硬聚氯乙烯（PVC-U）双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。 2.2.4弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。 2.3主要机具 圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。 2.4作业条件 2.4.1室外地坪标高已定位，水源、电源均具备。 2.4.2沟槽已验收合格。 2.4.3管材、管件均已检验合格，并具备所要求的技术资料。 3.操作工艺 3.1工艺流程 沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回 填→砌井。 3.2沟槽开挖与验收 3.2.1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。 3.2.2设计无规定时，其沟槽底的宽度应符合下表：
目录 一、室外给水系统工程概况 (2) 1.1市政给水管道简介 (2) 1.2主要设备（或用水点）简介 (2) 1.3管材及安装 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工工艺流程： (3) 五、施工工艺及方法 (3) 5.1管道的安装 (3) 5.2管道的连接 (4) 5.3沟槽的开挖、回填 (4) 5.4其它注意事项 (6) 六、管道系统水压试验和冲洗消毒 (6) 6.1试验前准备工作 (6) 6.2水压试验 (7) 6.3管道冲洗和消毒 (8) 七、质量保证措施 (8) 八、安全及文明施工措施 (8) 九、成品保护 (9)
一、室外给水系统工程概况 1.1市政给水管道简介 本工程室外给水管道接自两路市政自来水管道，常年水压为0.30MPa；两路供水管路的水表井水表前管道及设备由市政施工，水表以后室外给水管道由我单位施工。 1.2主要设备（或用水点）简介 1.2.1 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水，室外 消防用水量为30升/秒。 1.2.2 室内用水本工程设计最高日生活用水量为1450立方米，最大小时用水 量为270立方米；生活用水标准为50升/人.天。室内消防用水量为40升/秒；火灾延续时间为3小时。 1.3管材及安装 本工程室外给水管道采用高密度HDPE给水管及相应接口。 二、编制依据 2.1设计说明及施工图； 2.2《给水排水管道施工及验收规范》GB50268-97； 2.3《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406; 2.4《室外消火栓安装》01S201; 2.5国标图集02S515 2.6HDPE管厂家提供的相关管道安装工艺及方法 三、施工准备 3.1掌握外线各管线坐标走向，并结合设计要求及相关规范和现场情况编制切实可 行的施工方案。
给水排水管道工程施工方案 一、工程概况 本工程座落于张江高科技园区，主体工程建筑总面积约为14.8万平方米，总造价3.94亿人民币。给水排水管道工程属泰隆半导体厂房及办公楼工程之安装工程。该项目分为A、B、C三区，三区各设地下一层，A、C区生产厂房地上为四层，B区办公楼地上六层。 本工程由机械工业部第七设计研究院（上海分院）和中国电子工程设计院（上海分院）共同设计。A、C区地下车库和B区办公楼由机械工业部第七设计研究院（上海分院）设计，A、C区生产厂房及地下室设备房部分由中国电子工程设计院（上海分院）设计。 办公楼东侧设有2个2000m2的生产、消防蓄水池，其中储存1000m2消防水。 给水系统：民生水由B区地下室民生水泵加压至B区屋顶民生水箱后，再由水箱供给A、B、C三区给水系统。热水及纯水饮用水由A 区站房供给A、B、C三区。卫生间冲洗水由B区地下室回收水加压泵加压至B 区屋顶回收水箱后，再由水箱供给A、B、C三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成。 室内生活排水：B区坐便器及小便器为一个系统，其他洗涤排水为一个系统，整个排水系统设有环形通气管及专用通气管。A区各生活排水系统经立管在地下室汇合再排出。 二、编制依据
1、机械工业部第七设计研究院（上海分院）给水排水及消防图NJ.15.40001.SD1.0～NJ.15.40001.SD1.58未作废图，A、B版图及相关工程变更通知单、核定单； 2、中国电子工程设计院（上海分院）给水排水专业图施74—A 版图及相关工程变更通知单、核定单； 3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T29—98）、《建筑给水管硬聚氯乙烯（PVC—U）管道设计与施工验收规程》（CECS41：92）、《给水排水管道工程施工及验收规范》（GB50268—97）、国家颁布的其他相关规范、标准及市政有关部门的各项要求。 三、施工准备 （一）材料设备 1、材料进场，首先要检查采用的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求； 2、材料搬运及堆放 1）搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚； 2）管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m； 3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火； 4）管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度
室外消防和喷淋管网施工技术方案
一、工程概况： 某报业传媒产业基地2号厂房、仓储楼A，位于南海区里水镇里和路，2号厂房、仓储楼A分别为两栋钢筋混凝土结构建筑，2号厂房为地上3层（局部设夹层），作印刷厂房、纸库，地下1层为设备房，总建筑面积30983平方米。仓储楼A为地上3层（局部设夹层），作仓库，地下1屋，作为汽车库等，总建筑面积24555平方米。2号厂房、仓储楼A内设有消火栓给水系统、自动喷水灭火系统、火灾自动（烟感）报警系统。此方案是针对2号厂房和仓储楼A室外消防和喷淋管网施工。（１）在１号厂和２号厂房交汇处设阀门井，（２）２号厂房和预留４号厂房用地交汇处设阀门井，（３）仓储楼Ａ和预留用地交汇处设阀门井，以便管网接往其他区域供水。 二、消防管和喷淋管线施工方案 1、施工工艺程序 本工程消防水系统管道的施工工艺程序如下： 5、螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。 6、所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。 3、施工准备 ①消防管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。 ②施工前，我司应向施工班组进行现场交底。设计部门应提供详细的地下情况。
施工前应汇同相关单位到现场确认。 ③对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。 4、土方工程 （1）放线与测量 ①室外消防管道工程的放线，应按设计要求和已有的控制点进行。 ②室外消防管道工程的线路测量，应遵守下列规定： ③固定水准点的精确度不应低于四等。 ④沿管道线路设置临时水准点，并用水准导线与固定水准点连接。 ⑤测定管道线路的中心线和折点的坐标和标高。 ⑥管道线路同原有地下管线、电缆及其他构筑物交叉处的地面上设置临时标志。 ⑦定线测量作好记录，并标明所有水准点和连接线。 （2）管沟开挖 ①管沟开挖前应征得有关单位的同意，当地下电缆、管道等情况不明时，采取有效的安全措施。 ②管沟开挖的深度为新马路完成面1.2米深（原旧马路面下1.5－2米深），管沟宽度为1.5米。 ③管沟开挖时要防止地面水流入管沟。 ④当地下水位较高或雨季开挖管沟时，用排水泵抽干，沟内不应长时间积水。 ⑤开挖管沟时，遇流沙、雨季施工，可采用加大边坡或设支撑等措施。 ⑥开挖管沟的边坡坡度的沟底宽度应符合相关规范规定。 ⑦采用机械挖土时，沟底应留出150~300mm厚的土，铺管前由人工清理至设计标高。 ⑧夜间施工时，应根据需要安设照明设施，在危险地段必须有防护措施和明显标志。管道接口处应挖工作坑。 （3）管道基础
海洲朗郡二期工程 室外排水管道施工方案南通海洲建设集团有限公司
目录 一、工程概况 (03) 二、编制依据 (03) 三、施工准备 (03) 四、测量放样 (03) 五、管道沟槽开挖施工方法 (03) 六、安装与敷设 (05) 七、灌水通水试验 (09) 八、沟槽回填 (09) 九、安全应急措施 (10)
一．工程概况 本工程室外采用雨、污分流制，污水经过化粪池处理后进入市政污水管网。化粪池采用玻璃钢化粪池，清掏周期90天，污水定额150L/人天，污水停留时间12小时，雨水计算暴雨强度采用淮安地区暴雨强度公式，重现期取3年，径流系数采用0.5。排水管道塑料管：基础采用10cm的砂垫层，管道胸腔部位50cm和管顶内采用素土夯实。检查井采用塑料检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。 二.编制依据 1. 海洲朗郡二期工程室外雨污水设计施工图纸。 2.《给水排水管道工程施工及验收规范》GB50268-97 4.《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90, 5.《给水排水管道工程施工及验收规范》GB 50268—2008, 6.《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002, 三.施工准备 1、所有室外有关排水深化图纸已审批完成。 2、所有室外排水所用材料已审批完成。 3、所有室外排水所需材料样板及工艺样板审批完成。 4、室外排水工程所需劳动力全部进场并培训完成。 5、室外排水工程完成对施工工人的技术交底。 6、室外排水工程所用机械全部进场并检修完成 7、施工所需材料设备已全部进场并验收完成。 8、功能试验所需检测工具已校验完成。 四. 测量放样 进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。 五. 管道沟槽开挖施工方法 管道定位测量和放线结束后，经监理单位等复测合格后，可以进行沟槽开挖。
室外消防管道专项施工方案 工程名称：龙湖·苏地2013-G-18号地块（四号地块）项目 施工单位：江苏省工业设备安装有限公司
2016年6月 一、工程概况 1．本工程为苏州龙湖四期项目，项目位于苏州新区塔园路西、狮山路北，消防给水接自市政给水，一路接自北侧市政道路，消防给水管管径DN200；另一路接自东侧市政道路，消防给水管管径DN200。室外消防管成环状布置,沿建筑周边按距离设室外消火栓室外消火栓管道采用球墨铸铁管，胶圈承插式柔性连接，室外水泵接合器管道采用热镀锌钢管，三油两布防腐，卡箍连接。 2.施工平面布置图 二、施工工艺 1.球墨铸铁管安装(胶圈接口)的工艺流程
2.沟槽开挖 （1）沟槽开挖前工作 开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。 （2）沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。 1)槽帮坡度的确定： 槽深h<3.0米时，槽帮坡度i为1：0.33； 2)槽底工作面的确定： 管道一侧工作面宽度情况详见下表：
管道结构外径 D1 管道一侧的工作 面b1 金属管道 D1≤500300 3)沟槽断面形式（见下图） 沟槽开挖断面 （3）开挖方法 1)土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。 2)沟槽开挖尽量按先深后浅顺序进行，以利排水。 3)挖槽土方处置，挖掘土方不准落地，随挖随装车运往渣地，现场不允许堆放土方。 4)开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。 3.下管 在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时
室外给排水管道施工方案(总 10页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
碑林区政府院内排水管道维修改造工程 施工方案 编制单位：西安宝塔山防腐装饰工程有限公司 编制日期：2016年8月23日
室外排水管道施工方案 一、工程概况 本工程位于西安市城区内，为室外排污管道、雨水管道局部改造维修工程，管沟土方开挖为人工开挖，污水雨水管道为S2-PE双壁波纹管直埋敷设。 二、施工措施 1、因院内生活排水正常运转，需对维修的楼内系统室外做1.5m ×1.5m×1.5m集水坑，将生活废水临时排进集水坑，进行临时排污（采用污水泵直接抽至化肥池），达到生产与施工同时进行，待整体工程完毕后做回填处理。 2、由于该工程地处城内，土方工程工程量小而且点位多，初步考虑采用人工开挖。开挖时留设临时施工道路，沟槽处在夜间设照明设施和安全标志。开挖边线外放1m用1.5m高钢管、彩钢板防护围栏。 三、施工方案 考虑到排污、雨水管道深度大约在2m以内，院内电力供电系统、给水系统、弱电系统以及其他管线一般埋深都在此范围内，加之初期施工年代久远，地下设施难以摸清，为避免不必要的安全隐患，所以本工程则采用人工开挖方式，不宜采用顶管方式。
1、施工工艺：测量放线→人工开挖→槽底平整夯实→灰土垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯。 2、熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。 3、熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。 4、根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。 5、进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。 6、由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。 7、施工过程中的测量主要是槽底高程的确定，开挖后，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。
目录 1、适用范围 2、编制依据 3、工程概况 4、参加作业人员资格要求 5、主要机械及工、器、具 6、施工准备 7、作业程序 8、作业方法、工艺要求及质量标准 9、安全、文明施工措施 10、强制性条文 11、工序交接及成品保护 12、环境管理 13、绿色施工与节能减排 14、职业健康安全危险源辨识与风险评价、控制措施 15、主要进度计划
适用范围 本方案适用于神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区给水管道安装。 2、编制依据 2.1 《建筑工程施工质量验收统一标准》GB50300-2013 2.2 《给水排水管道工程施工及验收规范》GB50268-2008 2.3 《建筑地基基础工程施工质量验收规范》GB50202-2002 2.4 《砌体工程施工质量验收规范》GB50203-2011 2.5 《混凝土结构工程施工及验收规范》GB50204-2002 2.6 《建筑地基处理技术规范》(JGJ79-2012) 2.7 《施工现场临时用电安全技术规范》JGJ46-2005 2.8 《建筑工程施工现场供用电安全规范》GB50194-2014 2.9 《建筑施工安全检查标准》JGJ59-2011 2.10 《电力建设施工质量验收及评价规程》（第1部分：土建工程）DL/T5210.1-2012 2.11 《工程建设标准强制性条文》（电力工程部分）2011版 2.12 《工程建设标准强制性条文（房屋建筑部分）》2013版 2.13 《电力建设安全健康与环境管理规定》国电电源（2002）49号 2.14 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 2.15 《厂区室外生活、消防给水管道安装图》F1642IIS-S0501 2.16 《神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段土建专业施工组织设计》 3、工程概况及工程量 3.1本工程为神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区室外给水管道工程。给水管道包括生活给水、消防给水，生活给水管道材料采用DN100钢骨架塑料复合管，工作压力0.5MPa，管道之间为电熔焊接连接，管道与阀门之间为电熔法兰连接，管道埋深为自然地面向下1.2m左右阀门井采用D1200砖砌圆形立式闸阀井。消防给水管道采用（DN200、DN250、DN300）的焊接钢管，工作压力0.9MPa，管道之间为焊接连接，管道与阀门之间为法兰连接，管道埋深为自然地面向下1.5m左右，消火栓采用室外地下消火栓SA100/65型，采用GH4型环氧煤沥青冷缠带加强级
**工程安全管理技术文件 版本：** 编号：** **工程 厂区给排水管道施工方案 编制：年月日审核：年月日批准：年月日 **公司
目录 一、工程概述 (2) 二、编制依据和施工验收规范 (2) 三、施工方案 (2) 3.1给排水管安装道技术要求 (2) 3.2管道定位 (3) 3.3管道检验............................................ 错误！未定义书签。 3.4铸铁管道安装注意事项 (3) 3.5管道支墩 (4) 3.6检查井 (4) 3.7克拉管管道安装注意事项 (4) 3.8室外排水管道安装技术要求 (4) 3.9埋地管管沟开挖 (5) 3.10管道附件安装 (6) 3.11室外消防管道安装 (7) 3.12管道焊接施工 (7) 3.13管道安装其他方面的要求 (8) 四、管道试压方法及要求 (8) 五、管道吹扫与清洗 (9) 六、主要投入机具人员计划 (9) 七、保证安全技术措施 (10) 1、施工作业安全技术措施 (10) 2、施工用电安全技术措施................................ 错误！未定义书签。 3、施工机具安全技术措施................................ 错误！未定义书签。 4、施工脚手架安全技术措施 (12) 5、施工消防安全技术措施 (12) 6、施工安全标示和安全防护技术措施 (12) 九、施工计划............................................................ 12-15
一、工程概述 1.1 工程名称： **工程 建设单位：**公司 设计单位：**公司 监理单位：**公司 施工单位：**公司 建设地点：** 1.2 施工范围包括：厂区给排水管道制作与安装、车间给排水管道制作与安装。 管道安装完毕应进行系统严密性试验或灌水试验。给排水管道工程有埋地管道、明装管道。包括：消防给水系统，生活给水系统，生产给水系统，自喷系统、中水系统、污水系统，雨水系统；厂区消防给水管材质为Q235镀锌螺旋焊管，厂区生活水管道、生产水管道、自喷管道为球墨铸铁管，中水管道材质为镀锌钢管，雨水管道材质采用波纹管，污水管道材质采用克拉管。 1.3 本工程施工特点： 工期较紧，工程量大。为保证工程顺利，施工过程中总承包方与业主、监理、设计单位之间的相互协调至关重要，对工程施工中存在的问题及图纸问题应及时解决、处理。 路口处管子较多，管道交错复杂。施工期间施工道路不进行全封闭施工。 二、编制依据和施工验收规范 GB50235-2010《工业金属管道工程施工及验收规范》； GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》 GB50242-2002《建筑给排水及采暖工程施工质量验收规范》； GB50268-2008《给水排水管道工程施工及验收规范》； GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 GB985-88《手工电弧焊接接头的基本形式与尺寸》 JGJ59-2011《建筑施工安全检查标准》 厦门华旸建筑工程设计有限公司设计的施工图纸； 三、施工方案 3.1给排水管道安装技术要求 1、主要施工内容 本工程室外给排水管道主要为埋地管道，所有阀门位置砌筑圆形阀门井，收口内径0.7米。管材及连接方式如下：厂区生活水管道、生产水管道、自喷管道为铸铁管，橡胶圈连
陕建翠园锦绣项目工程 地下车库机电安装工程 给排水工程专项施工方案 编制： 审核： 批准： 建工安装集团有限责任公司 二〇一七年二月二十五日
目录 第一章概况 (1) 一、工程概况 (1) 二、系统概况 (1) 1、室外消防给水系统： (1) 2、室消火栓给水系统（均为普通消火栓）： (1) 3、湿式自动喷水系统： (1) 4、灭火器配置 (1) 第二章施工准备 (2) 一、材料要求 (2) 二、主要机具 (2) 三、作业条件 (2) 第三章操作工艺 (3) 一、工艺流程 (3) 二、安装准备 (3) 三、管道安装 (3) 四、阀门及设备安装 (6) 1、报警阀安装 (6) 2、水流指示器安装 (7) 3、水泵结合器安装 (7) 4、消火栓箱 (7) 5、喷头布置 (8) 6、管道试压、冲洗、通水调试 (15) 第四章质量标准 (15) 第五章成品保护 (16) 第六章应注意的质量问题 (16) 第七章应具备的质量记录 (17)
第一章概况 一、工程概况 本工程卫浴市，为地下车库，建筑面积约为134545.06㎡。该工程地面以下共一层，包含六个人防区域，设备用房，自行车库，汽车库。 二、系统概况 1、室外消防给水系统： 本工程室外消防设计流量20L/S，火灾延续时间2小时，用水量144m3。室外消防系统用水有消防泵房加压供给。室外消防供水管道在小区形成环状供水管网，其上设置室外消火栓。室外消防管网及室外消火栓详见总平面设计图。 2、室消火栓给水系统（均为普通消火栓）： 该建筑物属一类汽车库，室消火栓用水量为15L/s，室外为20L/s，初期火灾消火栓用水由3号楼屋面高位水箱重力流供给，高位水箱容积为V=21m3，以后启动泵房消防泵从消防水池去睡加压灭火，消防蓄水池容积为V=620m3，储存室外消防水量和自喷水量，消防泵房和水池在车库放置。消火栓系统分高区和低区，低区为地下1层，高区1层至31层（住宅），低区供水由高区管道经减压阀减压供给。室外设两套地上式水泵结合器供低区使用（高区水泵接合器在各住宅单体已设置）。供灭火时消防车补水用，消防水箱出水管上设置流量开关，消火栓泵出水管上设置压力开关二者用于自动启动消火栓泵。消火栓栓口压力控制在P≤0.50MPa 水泵接合器安装详见99S203-24，室消火栓安装详见15S202-19乙型（带灭火器及自救卷盘1800×700×240）。 3、湿式自动喷水系统： 本工程地下一层设置自动喷水灭火系统，按中危险级Ⅱ级设计，喷水强度8L/min.m，灭火用水量30L/s，消防压力为0.45MPa。喷头采用直立型8℃玻璃球喷头（备用100个）。室外设两套地上式水泵接合器，安装参见99S203，连接在自喷泵出水管上及湿式报警阀前。该工程所有湿式报警阀，型号未ZSFZ1590，分散安装在地下车库。 4、灭火器配置 本建筑物灭火器配置场所的危险等级为中危险级，灭火器的灭火级别为B类。灭火器均
室外雨水管道工程 施工方案
一、工程概况 秦皇岛站货场铁路职工经济适用房项目雨水管道工程，本工程管道采用HDPE双壁波纹管，管井采用PE中空缠绕管，地质情况复杂，多为建筑垃圾杂填土，地下一米处有混凝土路面厚度20cm需拆除。 二、准备工作 1、图纸会审、技术交底 a、项目部组织有关人员进行图纸会审，形成图纸会审记录。同时提交现场监理工程师。设计单位对需要澄清、修改的问题书面答复后，工程施工严格按照修改的施工图及设计变更图纸进行。 b、组织技术交底，由项目经理部向施工班组交底。组织技术人员熟悉施工技术规范，质量检验评定标准和有关环保、文明施工等文件。 2、测量控制 所用的测量器具均经计量检验合格后才使用，并对经纬仪、水准仪作简易校核。对设计部门提供的控制点和水准点进行复核，复核结果符合设计规范要求后，报监理工程师认可，然后才进行施工放样测量。 施工现场根据施工图纸和实地测设的点进行施工需要的测量、定位、定线，在施工现场测放出管线的中线及边线，每5米布设一个高程木桩。所有测量放线均做好测量施工记录，并将结果及时报告监理工程师，得到其认可后即开始下一道工序的施工。 3、地下管线和障碍物的检查 工程开工前安排专业人员对施工范围内原有地下管线、排水管线及其它障碍物作全面探查。 三、施工工艺流程 施工工艺流程本工程雨水管道全线采用HDPE双壁波纹管，胶圈
承插接口。 由于雨水管道基坑开挖深度浅，开挖深度绝大部分在1.2米～3.5 米之间，考虑到现场埋设给排水管速度较快、基坑暴露的时间很短等 特点，充分利用基坑的时空效应，采用1：0.67放坡开挖明排法降水。
室外管网工程施工方案 一、工程简介 本工程为XX综合楼、办公楼、生产楼工程的室外管网系统，包括室外排水、室外采暖及室外给水工程（生活给水和消防给水）。整个场地大部分为岩石，，其余部分为素土及回填土，具体情况根据现场施工确定。 二、施工准备 为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。 施工准备工作：①在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②为保证整个现场充足的临时供水，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水特点及要求，本室外工程临时供水分别在化粪池和消防水池处设置水龙头，消防水池和化粪池可以储备水，以保证施工用水。供水管道均采用PVC复合管，粘胶连接。 ③本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。④生产设备、相关的施工材料有序有计划的运到施工现场，保证施工人员的数量，按预定工期完成任务。 三主要工程项目的施工方案、施工方法 1雨污水管道施工 1施工工序 施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实
2测量放线 在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。 3沟槽开挖（包括土石方） 本工程室外污水管道管径为DN200的钢筋混凝土管道，雨水管道为 DN300的钢筋混凝土管，院内部分为机械开挖，院内最后一个检查井至市政污水井之间市政管道管线较多，采用人工开挖。平均深度在0.85~1m左右，土质较好，且多为石方，开挖的时候槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层由人工开挖至设计高程，夯实整平，石方超挖的部分采用砂或细土回填，沟底整平夯实，然后按设计标高铺混凝土垫层，敷设管道。 本设计为给出沟槽开挖宽度，按下式进行沟槽开挖 B＝D0＋2(b1＋b2)公式一 式中B——管道沟槽底部的开挖宽度(mm)； D0——管外径(mm)； b1——管道一侧的工作面宽度(mm)，可按下表选取； b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm； 管道一侧的工作面宽度 管道的外径D0管道一侧的工作面宽度b1(mm) 混凝土类管道金属类管道、化学建材管道 D0≤500刚性接口400300
管道连接紧固法兰时，检查法兰端面是否干净，采用3?5mm的橡胶垫6?3，.… 片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。 3.3.4 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素 钢管或无缝钢管。— 3.3. 4.1 管道在焊接前应清除接口处的浮锈、污垢及油脂。 3.342当壁厚詔mm，直径＜50mm时应采用气焊；壁厚台5mm，直径罗Omm 时应采用电焊。6… 3.3. 4.3 不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可 将大管端部缩口与小管对焊。如果两管相差超过小管径 15% ，应加工异径短管焊接。 3.3. 4.4 管道对口焊缝上不得开口焊接支管，焊口不得安装，在支吊架位置 上。' — 3.3. 4.5 管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施。 3.3. 4.6 碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方 向上。一 3.3. 4.7管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等…… 无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。 3.4 报警阀安装：应设在明显、易于操作的位置，距地高度宜为 1m 左右。报 警阀处地面应有排水措施，环境温度不应低于+5C。报警阀组装时应按产品说明书 和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。％—X 3.5 消防喷洒和消火栓立管安装： 3.5.1立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部

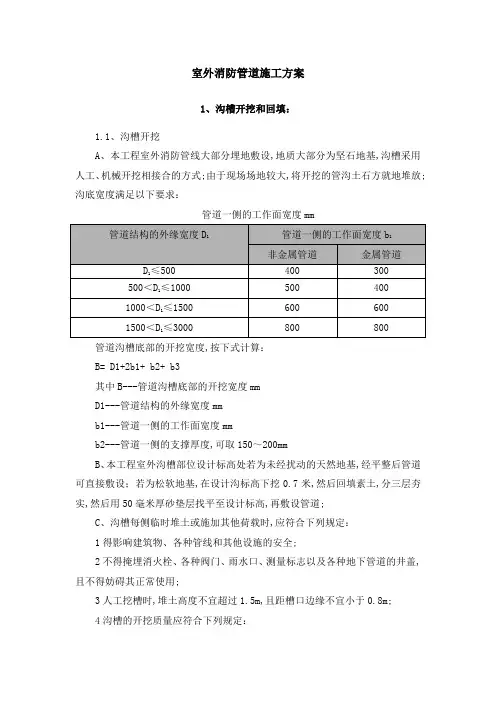

的支吊架要牢固，防止立管下坠。 3.5.2立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。… 3.6消防喷洒分层干支管安装: 室外消防管道施工方案 1、沟槽开挖和回填： 1.1沟槽开挖 1.1.1本工程室外消防管线大部分埋地敷设，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。 沟底宽度满足以下要求： 管道一侧的工作面宽度（mm）
XXXXXXXXXXXXX车辆管理所 室外给排水管道 专项施工方案 施工单位：XXXXXXXXXXXXX 编制： 审核：
审批： 日期：年月日 目录 一、编制依据 (1) 二、工程概况 (1) 三、工程目标 (2) 四、施工部署 (2) 五、施工进度计划 (3) 六、室外给排水施工方案 (3) 七、雨期施工措施 (13) 八、施工技术、质量保证措施.................................................................... 错误！未定义书签。 九、成品保护措施 ...................................................................................... 错误！未定义书签。 十、施工安全保证措施............................................................................... 错误！未定义书签。十一、文明施工及环境保护措施.................................................................... 错误！未定义书签。十二、消防措施 ............................................................................................. 错误！未定义书签。
一、编制依据 1、《工程测量规范》（GB 50026-2007） 2、《建筑地基基础设计规范》（GB 50007-2002） 3、《砌体工程施工质量验收规范》（GB50203-2002） 4、《混凝土结构工程施工质量验收规范》（GB50204-2002） 5、《建筑装饰装修工程施工质量验收规范》（GB50210-2002） 6、《建筑地面工程施工质量验收规范》（GB50209-2002） 7、《室外给水设计规范》（GB 50013-2006） 8、《室外排水设计规范》（GB 50014-2006） 9、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002） 10、《建筑安装工程质量检验评定统一标准》（GB50300-2002） 11、《埋地塑料排水管道施工图集》（04S520） 12、《建筑小区塑料排水检查井图集》（08SS523） 13、《砖砌化粪池图集》（02S701） 14、《埋地硬聚氯乙烯排水管道工程技术规程》（CECS 122：2001） 15、《建筑小区塑料排水检查井应用技术规程》（CECS 227：2007） 二、工程概况 本方案叙述的是XXXXXXXXXXXXX车辆管理所室外管网工程。 该地块室外给水管道设计采用PE管电热熔连接，主管道为DN100，靠人行道边敷设，埋深0.7米，过车道采用钢套管保护。主管接自市政给水管道后分接至各单体工程，室外消火栓采用地上式消火栓，阀门井采用砖砌阀门井。 室外排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。雨、污水排水
1、给水管道施工工序 2.1.1 施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 2.1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 2.1.3 开槽坡度为1：0.25（当深＞2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 2.1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。 2.1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2.2 管道施工 2.2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水排水管道工程施工及验收规范》GB50268-97要求施工。 2.2.2 管材及配件的性能要求： 2.2.2.1施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要对管材及附件进行检验，包括文字证明及实物的检查。
2.2.3 管材及配件的运输和存放 2.2. 3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。 2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2.2.4 管材吊运与下管： 2.2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.2.4.2 每天下班前及时封堵，防止被水浸泡。 2.3 PE管接口施工热熔对接连接2. 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 2.3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 2.3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 2.3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 2.3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： A、将待连接管材置于焊机夹具上并夹紧； B、清洁管材待连接端并铣削连接面； C、校直两对接件，使其错位量不大于壁厚的10%；
