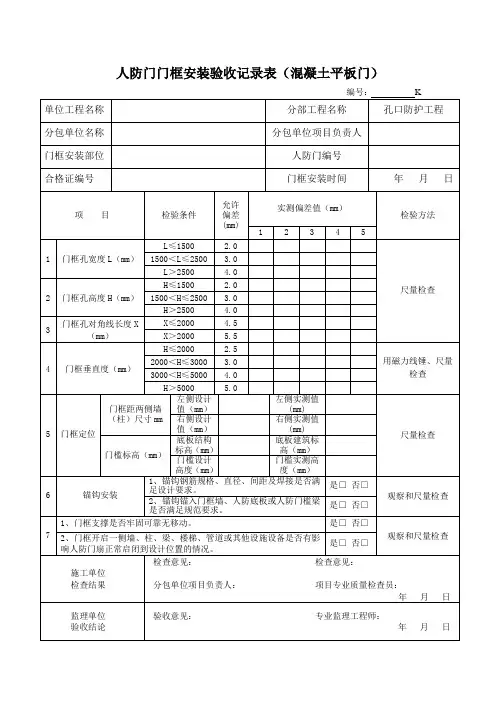

人防门门框安装验收记录表（混凝土平板门）
填写说明：
1、编号：采用4位阿拉伯数字加1个字母进行编号，前2位数字表示防护单元号，后两位数字表示人防门号，字母采用K和S，其中字母K代表门框安装，字母S代表门扇安装，如0206K表示第二防护单元第六樘人防门门框安装。若遇移动电站等特殊情况时，可采用便于区分的两个字母代替前两个数字表示，如YD03K表示移动电站第3樘人防门门框安装。
2、单位工程名称：根据在质量监督部门注册登记时办理的质量监督书或质量监督方案的项目名称填写。
3、分包单位名称和分包单位项目负责人：为人防设备厂家全称和人防设备厂家在该项目上的项目负责人。
4、门框安装部位：根据设计图采用适当的说明方式准确表示人防门框安装所在位置，如第**防护单元号**口部、移动电站防毒通道、临战人防门封堵**、**连通口、MK**、**轴×**轴等等方式。
5、人防门编号：根据设计图如实填写人防门编号。
6、门框出厂时间和门框安装时间：根据实际情况如实填写。
7、门框孔宽度L实测偏差值：实测宽度值-设计宽度值=实测偏差值，按先上后下的顺序，量取上门框孔和下门框孔的实测宽度值，并按顺序分别填写实测偏差值。
8、门框孔高度H实测偏差值：实测高度值-设计高度值=实测偏差值，按先左后右的顺序，量取左门框孔和右门框孔的实测高度值，并按顺序分别填写实测偏差值。
9、门框孔对角线长度X实测偏差值：实测对角线长度值-设计对角线长度值=实测偏差值，按先左上右下后左下右上的顺序量取实测对角线长度值，并按顺序分别填写实测偏差值。
10、门框垂直度：按左侧前后、左侧左右、右侧前后、右侧左右的顺序实测门框垂直度，并按顺序如实填写实测值。
11、门框定位：（1）门框距两侧墙（柱）尺寸：为门框一侧门框洞口距侧墙或人防门加强柱的距离，查看设计施工图分别填写左右两侧设计值，左、右侧实测值为门框洞口距侧墙或人防门加强柱的距离实测值，左右侧各分别测量三组取最小值。
（2）门槛标高（mm）：查看设计图分别填写人防门框安装位置的底板结构标高、建筑标高及门槛设计高度（活动门槛不计入门槛高度），实测高度为门框钢板或角钢到底板建筑标高的测量值，测量三组取最小值。
12、锚钩安装：应如实填写检查情况，检查项均满足要求则在是的□中打勾，反之则在否的□中打勾。
13、（1）门框支撑是否牢固可靠：观察门框的支撑和支撑点是否牢固可靠无移动，并用手摇动门框和支撑观察是否有摇晃。支撑可靠则在是的□中打勾，反之则在否的□中打勾。（2）观察门框开启一侧墙、柱、梁、楼梯、管道及其他设施设备是否有可能影响人防门扇正常开启到设计角度和正常关闭的情况，若可能影响则采用尺量检查。检查存在影响则在是的□中打勾，检查不存在影响则在否的□中打勾。
注：左侧和右侧均为站在人防门开启方向，面对人防门区分左侧和右侧。
