通用表格 A01 施工现场质量管理检查记录 A02 检验批质量验收记录 A03 分项工程质量验收记录 A04 分部（子分部）工程质量验收记录 A05 单位（子单位）工程质量竣工验收记录 A06 单位（子单位）工程质量控制资料核查记录 A07 单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录A08 单位（子单位）工程观感质量检查记录 A02-301 单位（子单位）工程观感质量检查记录 A02-302 混凝土小型空心砌块砌体工程检验批质量验收记录 A02-303 石砌体工程检验批质量验收记录 A02-304 配筑砌体工程检验批质量验收记录 A02-305 填充墙砌体工程检验批质量验收记录
A01 施工现场质量管理检查记录 编号： 开工日期：工程名称施工许可证（开工证）建设单位项目负责人 设计单位项目负责人 监理单位总监理工程师 施工单位项目经理项目技术负责人序号项目内容1现场质量管理制度 2质量责任制 3主要专业工种操作上岗证 4分包方资质一对分包单位的管理制度 5施工图审查情况 6地质勘察资料 7施工组织设计、施工方案及审批 8施工技术标准 9工程质量检验制度 10搅拌站及计量设置 11现场材料、设备存放与管理
12 检查结论： 总监理工程师： 建设单位代表：年月日注：1、本表由施工单位填写报监理单位。总监理工程师检查并做出检查结论。 2、检查结论中需要整改的内容由施工单位以附页复报。 3、完成后，原件存监理单位复印件交施工单位。
A02 检验批质量验收记录 编号： 工程名称大泽碧桂园山湖 湾二区二期高层 洋房室内消防工 程 分项工程 名称 室内消 防安装 工程 检验批部位一号楼1层 施工单位广东建安消防机 电工程有限公司 开平分公司 专业工长项目经理阮建军 监理单位 江门市新会区冈州工程建设监理有限 公司 总监理工程师 分包单位 分包单位 负责人 施工班组长 施工依据标准建筑给水排水及采暖工程施工质量验收规范(GB50242-2002) 主控项目 质量验收规 范的规定施工单位检验评定记录或 结果 监理（建设）单 位验收记录结果 备注 1 2 3 4 5
××××××工程概况超前小导管施工专项方案
目录 第1章编制依据 (3) 第2章编制原则 (3) 第3章工程概况 (3) 第4章材料及试验 (4) 第5章施工计划 (4) 第6章施工工艺 (4) 第7章质量保证措施 (9)
第1章编制依据 1、××××××工程施工设计图纸； 2、《新建时速200～250公里客运专线铁路设计暂行规定》（铁建设[2005]140号）； 3、《铁路隧道设计规范》（TB10003-2005）； 4、《铁路隧道工程施工质量验收标准》铁建设[2005]160号 5、《铁路隧道工程施工技术指南》（TZ104-2008）； 第2章编制原则 铁路隧道仰拱施工方案根据各隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案，做到适用性和先进性相结合，进行技术经济方案的比选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量。总结经验教训，不断的提高隧道工程仰拱施工质量，为隧道工程施工安全保驾护航。 仰拱施工方案除应符合《铁路隧道工程施工技术指南》外，尚应符合环境保护和劳动卫生有关法律、法规的要求。 第3章工程概况 ××××××工程概况
第4章材料及试验 1.对进场的无缝钢管出厂合格证和说明书进行验收，并登记记录。 2.对进场的无缝钢管进行复验，复验合格后方能使用。 3.经复验不合格的无缝钢管，书面通知物资部门做出标记，隔离存放防止误用，并作退货处理。 第5章施工计划 隧道仰拱专项方案为通用性施工方案，施工计划应根椐各隧道总体计划确定此项工程具体施工计划。 第6章施工工艺 6.1根据设计要求，Ⅳ、Ⅴ级围岩地段使用超前支护措施，防止掘进时岩体发生坍塌。本隧道超前支护类型为超前注浆小导管。施工工艺参见超前小导管施工工艺图 6.2超前小导管工程数量及注浆量见下表： 超前小导管工程数量（每延米） 注浆数量（一环）
小导管注浆土体加固的技术要求 小导管注浆是喷锚暗挖遂道超前支护的一种措施。采用这种措施的地层，一般都很软弱或松散，如不采取措施，开挖时工作面极易坍塌。小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度（在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞后对遂道周边进行径向注浆加固）。 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也利于提高小导管自身钢度和强度，参与受力。 小导管注浆支护的一般设计如下：钢管直径40～50mm，钢管长3～5m，钢管钻设注孔间距为100～150mm，钢管沿拱的环向布置间距为300～500mm，钢管沿拱的环向外插角为50～150，钢管沿遂道纵向的搭接长度为1m。 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满钢管及周围空隙，注浆量和注浆压力由试验确定。 注浆施工中，在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用劈裂注浆法；在黏土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。 注浆材料应具备：良好的可注性；固结后有强度、抗渗、稳定、耐久和收缩小；无毒。注浆工艺简单、方便、安全等性能。
注浆材料的选用和配比的确定应根据工程条件，经试验确定。 注浆施工期应监测地下水是否污染，应该防止注浆浆液溢出地面或超出注浆范围。 1、喷锚暗挖法 喷锚暗挖法包括全断面法、台阶法、台阶分部法、上下导洞法、单侧壁导洞法、双侧壁导洞法、漏斗棚架法、蘑菇法等。用新奥法原理施工的常用方法致分为：全断面法、台价法、分部开挖法三大类及若干变化方案。 ○1全断面法就是将全部设计断面一次开挖成型，再修筑衬砌。一般适用于Ⅴ～Ⅵ类围岩，并配有钻孔台车和高效率运装机械的石质遂道。开挖工作面较大，钻爆效率较高。 ○2台阶开挖法是全断面法的变化方案，是将设计断面分上半部断面和下半部断面二次开挖成型；或采用上弧形导洞超前开挖和中核开挖及下部开挖。开挖的关键是台价的划分形成，一般将设计断面划分为1～2个台阶分部开挖。台阶法适用于Ⅴ～Ⅵ类围岩。台阶开挖法有利于开挖面的稳定，但增加了对围岩的扰动次数。 ○3上下导洞先拱后墙法，适用于Ⅱ～Ⅲ类围岩或一般土质围岩等松软地层修建遂道。一次开挖的范围宜小，及时支撑与衬砌，保持围岩稳定。其工作面较多，相互干扰大。 传统喷锚暗挖法的施工顺序，可按衬砌的施工顺序分为：先墙后拱法和先拱
园林绿化检验批质量验收记 录表格全套规范 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
检验批质量验收记录 工程名称分项工程名称验收部位 施工单位专业工长项目负责 人 施工执行标 准名称及编 号 分包单位 分包项目负责 人施工班组 长 主控项目 质量验收标准的规定施工单位检查评定记录监理（建设）单位验收记录1 2 3 4 一般项目1 2 3 4 5 6 施工操作依据质量检查记录 施工单位检查 结果评定项目专业项目专业 质量检查员：技术负责人： 年月日 监理（建设） 单位验收结论 监理工程师： （建设单位项目专业技术负责人）年月日
人）组织项目专业质量（技术）负责人等进行验收。
种植地基层处理检验批质量验收记录（DB**/T****—2009）表8.1 编号：0101 工程名称分项工程名称项目负责 人 施工单位验收部位 施工执行标准名称及编号专业工长（施工 员） 分包单位分包项目负责 人施工班组 长 质量验收标准的规定施工单位自检记录监理（建设）单位验收记录 主控项目1 清除石块、残根、杂草(5.1.4) 2 种植土下基层不能有不透水层或 积水现象(5.1.4) 3 地下水位深度符合植物生长要求 (5.1.4) 一般项目1 表面基本平整(5.1.6) 2 地形标高符合设计要求(5.1.6) 施工操作依据 质量检查记录 施工单位检查结果评定项目专业项目专业 质量检查员：技术负责人： 年月日
监理（建设）单位验收结论专业监理工程师： （建设单位项目专业技术负责人） 年月日种植土材料检验批质量验收记录 （DB**/T****—2009）表8.2 编号：0102 工程名称分项工程名称项目负责 人 施工单位验收部位 施工执行标准名称及编号专业工长（施工 员） 分包单位分包项目负责 人施工班组 长 质量验收标准的规定施工单位自检记录监理（建设）单位验收记 录 主控项目1 种植土壤主要理化性 质（PH值，有机质含 量） 符合5.1.3 的要求 一般项目1 土壤土色及密实度 （5.1.5） 表面无白色 盐霜，土壤 疏松不板结2 土壤含 石砾、 瓦砾等 杂物含 量(5.1.8) 乔灌木种植 土 <10% 草花种植土基本无杂物 地被种植土<5% 草坪种植土<5% 3 种植土壤含石砾、瓦砾等杂物大小 粒径符合5.1.8要求 4 种 植 大、中乔木 (5.1.10) ≤8cm
高盖山隧道双层小导管施工技术交底 编制： 复核： 审核： 日期：
高盖山隧道超前双层小导管 施工技术交底 隧道出口左线DK480+348～DK480+290，右线YDK480+350～YDK480+290段为Ⅴ级围岩，洞身设计沿拱部120°范围布设的超前双层小导管超前预支护。现对超前双层小导管施工进行技术交底。 一、施工准备 1. 超前小导管施工应在洞身开挖前完成； 2.所需材料已准备好，小导管原材料规格、品种、质量及技术性能符合设计要求。 3.施工所需的钻孔机具、风压以及其他机械设备已准备，并且已检查其运行状况； 4.本工程所需的人员全部到位。 5.测量放线，按设计画出小导管孔位。 6.小导管施工前应找顶。 二、小导管加工 1.小导管规格及制作： 小导管采用外径φ50mm，壁厚5mm，长5.0m的热轧无缝钢管制成，钻设注浆孔，（孔径10mm，孔间距15cm）呈对口形布置。为便于钢管插入围岩内，钢管前端宜做成10cm长尖锥状，尾部预留长100cm不钻孔的止浆段，并焊接φ6mm加劲箍。 2．加工数量：500根 超前双层小导管工程数量
三、小导管施工 1.施工范围：双层小导管布设在圆心角为120°范围内隧道拱顶部位。 2.施工参数： 小导管环向间距中至中为40cm，每环25根。纵向安装间距3.0m；前后两环纵向水平搭接长度不小于150cm。 3.外插角分别采用40°和10°交错布置(不包括线路纵坡)。 4.小导管注浆采用水泥砂浆。水泥砂浆水灰比： 0.5:1.0（重量比）；注浆压力:0.5～1.0Mpa。 四、施工工艺 1、小导管安设采用钻孔打入法，钻孔直径比钢管直径大3～5mm，然后将小导管穿过钢架，用锤击或钻机顶入，顶入长度不小于钢管长度的90%，并用高压风将钢管内的砂石吹出。 2、小导管安装后，用塑胶泥封堵孔口及周围裂隙，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。 3、隧道的开挖长度应小于小导管的注浆长度，预留部分作为下一次循环的止浆墙。 4、注浆前应进行压水试验，检查机械设备是否正常，管路连接是否正确，为加快注浆速度和发挥设备效率，可采用群管注浆（每次3～5根）。注浆过程中要随时观察注浆压力及注浆泵排浆量的变化，分析注浆情况，防止堵管，跑浆，漏浆。并作好注浆记录，以便分析注浆效果。注浆量达到设计注浆量或注浆压力达到设计终压时（0.5～1.0MPa）可结束注浆。注浆顺序从拱部开始由上而下压注, 先压无水孔,再注有水孔,如遇串浆或跑浆,可间隔一孔或几孔进行压注。 五、施工质量要求 1、小导管应在开挖轮廓线上按设计位置及角度打入，孔位误差不得大于10cm，方向角允许偏差2°，孔口距允许偏差±50mm，孔深允许偏差0～
交底内容： 一、超前小导管设计 超前小导管配合钢架使用，应用于隧道围岩拱部超前注浆预支护，DK291+194-DK291+300 段衬砌形式为V级Vy-2型复合，其超前小导管纵向搭接长度为1.5米。 超前小导管设计参数： ①超前导管规格：φ42热轧无缝钢管，壁厚3.5mm； ②V级围岩拱部初期支护超前小导管采用φ42超前小导管，环向间距40cm，每环36根，超前小导管4m/根。 ③倾角：外插角10°～15°为宜，可根据实际情况适当调整； ④注浆材料：按设计要求采用525号普通硅酸盐水泥浆液，水泥浆液水灰比1:1； ⑤设置范围：拱部120°范围。 二、超前小导管施工 施工工艺流程图。
施工准备测量定位钻孔作业 清孔钻孔验收 下管、封堵孔孔口喷混凝土封堵工作面连接、调试注浆管路 注浆作业 注浆效果分析 管尾与钢架焊连 结束原材料进场检验 浆液配比设计 注浆试验 注浆试验调整注浆参数 小 导管制备 不 合 格 合格 满足要求 不能满足要求 1、钻孔 ⑴测量放样，在设计孔位上做好标记，用风枪钻孔。 ⑵小导管钻孔采用手风钻钻孔。钻孔时采用普通钻杆，钻头要满足成孔后孔径大于钢管直径的要求。钻孔时严格按定出的孔位进行，施钻过程中及时观察钻杆方向及外插角度，当发现方向及外插角偏差较大时应予以调整。以保证钻孔按设计要求完成，小导管能起到预期的支护效果。成孔后其钻孔长度应比设计深5cm。 2、制作小导管 超前小导管采用壁厚3.5mm，外径42mm的热轧无缝钢管制成。并在小导管前部钻注浆孔，孔径6mm，孔间距25cm，呈梅花型布置，前端加工成锥形，尾部留长度不小于100cm，作为不钻孔的止浆段，小导管的加工在钢筋加工场完成。超前小导管见附图。 3、小导管安装 小导管安装在现场由风钻顶入，要求顶入长度不小于设计长度的90%，外露部分支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。小导管安装完成后及时用高压风进行清孔。
工程检验批质量平行检验记录表(doc 9页)
防水层工程检验批质量平行检验记录 工程名称：部位：编号：检查项目质量情况 主控项目1 卷材及主要配套材料符合设计要求，复试报告：涂料及配合比符合设计要求，复试报告： 2 卷材防水层及转角处、变形缝、穿墙管道等细部 做法 符合设计要求涂料防水层及转角处、变形缝、穿墙管道等细部 做法 符合设计要求
10 预埋 螺栓 中心线位置 2 外露长度 +10，0 11 预留洞 中心线位置 10 尺寸 +10，0 检查结果 主控项目 检查 项，其中合格 项，合格率 % 一般项目 检查 项，其中合格 项，合格率 % 实测项目 检查 点，其中合格 点，合格率 % 专业监理工程师： 检查日期： 年 月 日 钢筋工程检验批质量平行检验记录 工程名称： 部位： 编号： 检查项目质 量 情 况 1 钢筋的材质复验（主控） 复验报告： 2 受力钢筋的弯钩和弯折（主控） 符合设计和规范要求 3 箍筋的弯钩形式（主控） 符合设计和规范要求 4 纵向受力钢筋的连接方式（主控） 5 钢筋机械连接、焊接接头质量（主控） 试验报告： 6 受力钢筋品种、级别、规格和数量（主控） 符合设计要求 7 钢筋的外观质量 钢筋平直、无损伤，表面无裂纹、无颗粒状和片状老锈 8 钢筋接头错开情况 接头设置符合设计和规范要求 9 钢筋搭接长度、锚固长度 符合设计和规范要求 实测项目 实测项目 允许偏差 mm 各实测点偏差值（mm ） 合格 率% 1 2 3 4 5 6 7 8 9 10 1 绑扎钢 筋网 长、 宽 ±10 网眼尺寸 ±20 2 绑扎钢筋骨架 长 ±10 宽、高 ±5 3 受力钢筋 间距 ±10 排距 ±5 保护层厚度 基础 ±10 柱、梁 ±5 板、墙、壳 ±3 4 绑扎箍筋、横向钢筋间距 ±20
检验批质量验收记录表填写规范:一、表的名称及编号 检验批验收表为GB50300—2001附录D.0.1。 验批由监理工程师或建设单位项目技术负责人组织项目专业质 量检查员等进行验收，表的名称应在制订专用表格时就印好，前边印上分项工程的名称。表的名称下边注上“质量验收规范的编号”。 检验批表的编号按全部施工质量验收规范系列的分部工程、子分部工程统一为9位数的数码编号，写在表的右上角，前6位数字均印在表上，后留两个□，检查验收时填写检验批的顺序号。其编号规则为：前边二个数字是分部工程的代码，01-09.地基与基础为01，主体结构为02，建筑装饰装修为03，建筑屋面为04，建筑给水排水及采暖为05，建筑电气为06，智能建筑为07，通风与空调为08，电梯为09。 第3、4位数字是子分部工程的代码。 第5、6位数字是分项工程的代码。 其顺序号见GB 50300—2001附录B表B.0.1，建筑工程分部（子分部）、分项工程划分表。 第7、8位数字是各分项工程检验批验收的顺序号。由于在大量高层或超高层建筑中，同一个分项工程会有很多检验批的数量，故留了2位数的空位置。 如地基与基础分部工程，无支护土方子分部工程，土方开挖分项工
010101□□，第一检验批编号为：程，其检验批表的编号为0101011 2 。 还需说明的是，有些于分部工程中有些项目可能在两个分部工程中出现，这就要在同一个表上编之个分部工程及相应子分部工程的编号：如砖砌体分项工程在地基与基础和主体结构中都有，砖砌体分项工程检验批的表编号为：010701□□、020301□□ 有些分项工程可能在几个子分部工程中出现，这就应在同一个检验批表上编几个子分部工程及子分部工程的编号。如建筑电气的接地装置安装，在室外电气、变配电室、备用和不间断电源安装及防雷接地安装等子分部工程中都有。 其编号为：060109□□ 060206□□ 060608□□ 060701□□ 4行编号中的第5、6位数字的分别是：第一行09是室外电气子分部工程的第9个分项工程，第二行的06是变配电室子分部工程的第6个分项工程，其余类推。 另外，有些规范的分项工程，在验收时也将其划分为几个不同的检验批来验收。如混凝土结构子分部工程的混凝土分项工程，分为原材料、配合比设计、混凝土施工3个检验批来验收。又如建筑装饰装修分部工程建筑地面子分部工程中的基层分项工程，其中有几种不同的检验批。故在其表名下加标罗马数字（Ⅰ）、（Ⅱ）、（Ⅲ）……。
小导管注浆施工方案 一、工程概况 目前双线隧道施工初支成洞前后已拉开较大距离，为了施工安全，同时防止因初支喷砼背后不密实造成地面沉陷，因此对初支背后应及时注浆。 二、注浆技术要求及质量标准 1、注浆参数： 采用1.5：1、1：1、0.8：1 三个比级，由稀到浓逐级变换，宜用普通水泥或早强水泥，宜加减水剂。注浆压力0.3~~0.5Ｍpa。 闭浆标准：注浆压力达到0.5Mpa 后停止注浆10min，压力不低于0.3Mpa，或达到0.5Mpa继续注浆而吃浆量小于3L/min。 ２、注浆材料： 水泥：选用425以上的新鲜普通硅酸盐水泥。 水：达到拌和砼用水要求。 ３、注浆顺序应先注无水孔，再注有水孔，一般从拱顶顺序向下。 ４、注浆过程中，如有跑浆串浆现象应及时视具体情况作出封堵或停止此管注浆等措施。 ５、连接注浆管路，利用水泵先压水检查管路是否漏水，设备状态是否正常。 注浆时若压力不变，浆量减少或浆量不变，压力均匀升高时，注浆应持续下去。 达到设计闭浆标准即可结束该管注浆，注浆结束后，及时清理现场，清洗设备。 三、机具设备： １、注浆泵ＵＢ－３（电动）或TBW-50/15(风动)一台 注浆嘴钢管外径小于小导管内径，形式如图：（Φ３２钢管作嘴）。 四、劳力组织： 上料一人、司机一人、注浆两人。 五、作业要点和质量保证措施： １、预埋注浆钢管应先清除管内积物，再进行注浆。 ２、注浆顺序由高位孔到低位孔，若发生其他孔串浆，先将孔口堵塞即可，轮到该孔注浆时，清除堵塞物及管内杂物后进行注浆。若发生掌子面跑浆，则需喷射砼封闭掌子面后再注浆。 ３、压力长时间不升高（按５min考虑），应调整浆液浓度（由稀到浓），缩短凝胶时间。可以进行间歇注浆，以便凝胶。但间歇时间不能超过浆液的凝胶时间。 ４、认真填写钻孔，打管注浆施工记录，超过偏差及时补管补注。 ５、注浆结束后，安排工人将预埋的注浆管切除，并用风镐将隧道初支表面欠挖和不平整处处理平整。
浦南高速公路B6合同段 新兴隧道ZK138+130～ZK138+210段超前支护（超前小导管） 施 工 技 术 方 案 中铁十五局集团浦南高速公路B合同项目经理部六工区 2006年7月1日
目录 一、工程概况 二、施工准备 三、小导管超前支护施工方法要求及要点 四、质量、安全保证体系 五、安全施工措施 六、文明施工与环境保护 七、工程进度计划 附表-1 主要施工管理人员和劳动力一览表
一、工程概况 新兴隧道分左右两幅，为本工区重点。现准备开工左幅ZK138+130-ZK138+210段超前支护（超前小导管）。小导管钢管采用节长5米，φ42×4热轧无缝钢管，纵向间距3.5米，仰角7°，环向间距40cm。地质情况为：强风化云母石英片岩残积土，为松散结构. 二、施工准备 1、临时道路和场地 利用项目部修建好的的主便道，运输施工所用原材料，便道垫片石作为施工便道面层，保证施工车辆和机械的进退场要求。场地平整时，要遵循距离近、便于运输，操作方便、便于施工的原则。 2、临时设施建设 按照施工总平面图的布置，新建所有生产、办公、生活、居住和储存等临时用房。 3、施工机械的进场和调试 做好施工前各种施工机械的进场，机械进场数量和机械性能应满足隧道施工要求，进场设备状况良好，对所有施工机具都必须在开工之前进行全面检查和试运转。 4、雨季施工安排 按照施工组织设计的要求，落实雨季施工期间的临时设施和技术措施，做好雨季施工前的各项防雨、排水准备工作。 5、水源准备 本项工程施工用水到沟渠中抽取，使用前应对水样进行试验，检验合格的水方可使用。 6、建立健全现场各项规章制度 根据本工程特点，制定施工现场必要的各项规章制度。 7、施工放样 进场后，立即组织技术力量，进行施工测量控制网点的布设工作，具体由测量组实施组织技术人员，熟悉设计文件和施工图纸，确定施工工艺流程，施工其它临时设施，制定技术质量管理的规章制度。 8、材料的试验和储存堆放 由材料负责人组织施工材料的采购、进场和堆放；水泥、砂、石等材料的试验，按照材料的需要量计划，及时提供材料的试验申请计划，砂浆的配合比和强度的相关性能指标等试验。并组织材料进场，按规定的地点和指定的方式进行储存堆放。
重庆建工桥梁工程有限责任公司 CHONGQING BRIDGE ENGINEERING CO.LTD. 内环快速路西北半环（石马河立交-北环立交段）拓宽改造工程 超前小导管注浆施工方案 编制： 审核： 批准： 重庆建工桥梁工程有限责任公司 石马河立交至北环立交改造项目部 二〇一五年三月十一日
目录 一、工程概况 (1) 二、编制范围及依据 (1) 2.1 编制范围 (1) 2.2编制依据 (1) 三、主要施工方法 (2) 3.1 施工准备 (2) 3.2 测量定位 (2) 3.3 钻孔 (3) 3.4 清孔验孔 (4) 3.5 安装超前小导管 (4) 3.6 超前小导注浆 (4) 四、施工技术措施 (6) 五、资源配置 (9) 六、质量保证措施 (10) 七、安全保证措施 (13) 八、注浆文明施工及环境保护措施 (14)
一、工程概况 内环快速路西北半环拓宽改造工程，改造范围为凤中立交-人和立交西侧，全长18.38公里，已建立交8座。整体改造共分3段：本工程范围为“第三段”石马河立交-人和立交段，桩号范围K10+875.321~K18+380段，改造长度共7.5公里。主要有内环主线拓宽、石马河立交和石子山立交的改造工程内容。 内环左线K13+190~460处，道路切坡形成高约30m的岩质边坡，为保护坡顶上既有的砖房，采用两级桩板挡墙进行支护。在施工挡墙前，须先落实建筑基础形式及位置，对房屋地基注浆。 二、编制范围及依据 2.1 编制范围 本方案针对6#挡墙处小导管注浆施工工艺及技术措施进行编制。 2.2编制依据 1、内环快速路西北半环（石马河立交-人和立交段）拓宽改造工程石马河立交（K10+925.321-K11+910）、石马河立交-北环立交段（K11+910-K15+000）》招标文件、图纸、技术规范、参考资料、补疑、答疑等 2、《公路桥涵施工技术规范》（JTG/T F50-2011） 3、《公路工程质量检验评定标准》(JTGF80/1-2004) 4、《建筑边坡工程技术规范》（GB 50330-2013） 5、《硅酸盐水泥、普通硅酸盐水泥》（GB175—2000） 6、《建筑地基基础设计规范》（GB50007-2002）
隧道小导管超前小导管双液浆施工工法 1、前言 1.1、工艺工法概况 在隧道施工中遇到不良地层时，往往要借助小导管进行超前支护。小导管注浆技术的最大优点是施工设备简单，工艺简单，适应性强。目前该项工艺在隧道、地铁等地下工程施工中得到广泛的应用。 1.2、工艺原理 超前小导管注浆的基本原理是沿隧道开挖面周边按一定外插角将小导管向前打（钻、压）入地层中，借助注浆泵的压力使浆液通过小导管渗入、扩散到岩层孔隙或裂隙中，以改善岩体的物理力学性能。沿开挖面周围形成一个加固的壳——地层自承拱，有效地限制岩层松弛变形从而达到了提高开挖面岩层自稳能力和延长岩层自稳的目的。超前小导管固结机理主要归纳为以下两种：（1）、渗入性注浆：对于具体有一定孔隙或裂隙受扰动和破坏的围岩，在注浆压力作用下，浆液克服流动的各种阻力，渗入围岩的各种孔隙或裂隙中，达到岩层加固的目的。 （2）、劈裂，压密实注浆。对于致密的土质地层，在较高的浆液压力作用下，裂隙被挤开，使浆液得以渗入，形成脉状水泥浆脉，浆液在围岩分布形成钢管为主干的树枝，凝固后的浆液挟持、网罩被压密的土体，起到固结作用。 2、工艺工法特点 形成了小导管与固结联合的超前支护体系，提高围岩的稳定性，抑制围岩松弛变形，增加了施工安全性。 加固效果稳妥可靠，注浆质量易于控制。 采用超前支护手段，通过调整浆液凝固时间，可大大缩短暗挖工序时间。 采用小型机械施作，无需配备专用设备，工艺操作简单，一般工地都可施做。 3、适用范围 该工艺特别适用于软弱围岩段落、断裂带、浅埋段、等不良类别围岩加固。适用于隧道、地下工程施工。 4、主要引用标准 《公路隧道施工技术规范》 JTG-F60-2009
目录 1.工程简介 (1) 2.工艺流程及工艺要求 (1) 2.1.施工准备 (1) 2.1.1.小导管制作 (1) 2.1.2.浆液选定 (1) 2.2.作业程序 (2) 2.2.1.小导管安装 (2) 2.2.2.止浆墙的设置 (2) 2.2.3.注浆工艺 (2) 2.2.4.注浆异常现象处理 (3) 2.2.5.小导管施工要求 (4) 2.3.安全保证措施 (4) 2.4.保证工期的主要措施 (5) 2.5.文明施工、环境保护措施 (5) 2.5.1.文明施工措施 (5) 2.5.2.环境保护措施 (6) 2.6.职业健康安全保障措施 (6) 2.6.1.组织管理措施 (6) 2.6.2.保障措施 (6) 3.机械配备 (8) 4.人员配备 (8) 5.验收标准 (8)
小导管注浆工艺细则 1.工程简介 本管段隧道围岩大部为V级，大部分隧道均属浅埋大断面隧道。 2.工艺流程及工艺要求 施工工艺的编制是按照客运专线铁路隧道工程施工技术指南、客运专线铁路隧道工程施工质量验收暂行标准及相关客运专线技术要求进行编制。2.1.施工准备 2.1.1.小导管制作 超前小导管按设计采用φ42mm、厚3.5mm的热轧无缝钢管，长=3.5(4.2)m、钢管前端头加工成尖楔状，并焊接密封，便于插入孔中或直接打入，尾部长度不小于60cm（或钢架间距加20cm），作为不钻孔的止浆段。在管身前部2.0m围按梅花形布置，钻φ6～8mm的注浆孔，孔间距15cm，以便钢管进入地层后对围岩空隙注浆。孔眼布置先根据设计加工，并在不同地层注浆试验后进行相应调整，导管尾部盲管长度以1～1.5m为宜。 2.1.2.浆液选定 一般地质地段宜采用水泥单浆液，水灰比1：1或根据现场确定，掺入1.5%磷酸二氢钠缓凝剂,出浆口与小导管间需连接牢固，采用楔形钢管包布打入或丝扣连接，保证高压状态下不崩管。注入纯水泥浆时，水泥浆水灰比为1：1.5、1：1、0.8：1三个等级，水泥浆由稀到浓逐渐变换，即先注稀浆，然后逐级变浓至0.8：1为止。为注浆后尽快开挖，选用普通水泥或早强水泥并掺入一定量的三乙醇胺与氯化钠溶液，以缩短初凝、终凝时间，提高强度，提高水泥浆的可压注性；注入水泥砂浆时，其配比为水灰比1：1、砂灰比2：1，并且砂子要过孔径小于2.5mm的细筛筛选。
辽西北供水工程（三段）施工二标 超前小导管施工方案 合同编号：LXBQH-TJ006-Z0243 中国水利水电第十三工程局有限公司辽西北供水工程（三段）施工二标项目部 二○一二年十月
主题:超前小导管施工方案 批准：刘宝华 审核：苏宗义 编制：刘磊
目录 1编制依据 (1) 2工程地质说明 (1) 2.1隧洞3-4出口、隧洞3-5进口概况 (1) 2.2隧洞3-4出口、隧洞3-5进口地质情况 (1) 2.3隧洞设计情况 (1) 3超前支护施工方案 (2) 3.1超前注浆小导管布置 (2) 3.2技术要求 (2) 3.3注浆小导管施工方案 (2) 4机械设备、材料与劳动力组织 (3) 4.1机械设备配置 (3) 4.2主要材料表 (3) 4.3劳动力组织 (3) 5质量控制及检验 (4) 6安全措施 (4)
1编制依据 1、《辽西北供水工程（三段）施工二标施工图（第一册）》； 2、《辽西北供水工程（三、四段）隧洞工程施工技术要求》； 3、《水利水电工程锚喷支护技术规范》DL/T5181-2003； 4、《水工建筑物水泥灌浆施工技术规范》SL62-94； 2工程地质说明 2.2隧洞3-4出口、隧洞3-5进口地质情况 （1）隧洞3-4出口地质情况 隧洞3-4出口段为Ⅳ类围岩，主要岩性为里尔峪组片岩，软质岩，弱风化为主，隧洞位于弱风化带中，岩体呈碎裂结构，围岩稳定性差，洞室稳定受洞室埋深及岩体风化程度直接影响。 隧洞3-4出口端所揭露的围岩为Ⅳ类，为不稳定围岩，成洞条件较差。为确保围岩及结构的稳定，在隧洞洞身开挖中，拟采用超前注浆小导管进行预支护。 （2）隧洞3-5进口地质情况 隧洞3-5进口段为Ⅴ类围岩，主要岩性为强风化片岩，节理裂隙发育，岩石较破碎，上部有约0.9m以上的全风化及残积土，下部有部分弱风化。 隧洞3-5进口端所揭露的围岩为Ⅴ类，为极不稳定围岩，成洞条件较差。为确保围岩及结构的稳定，在隧洞洞身开挖中，拟采用超前注浆小导管进行预支护。 2.3隧洞设计情况 隧洞洞身设计以系统锚杆、钢筋网、喷混凝土、型钢拱架等组成的初期支护和二次模筑混凝土相结合的衬砌形式。 对于隧洞洞口Ⅳ、Ⅴ级软弱围岩、浅埋偏压地段及断层破碎地段，设计中采用了增设仰拱、HW150型钢钢架及超前锚杆、超前小钢管、超前注浆小导管、管棚等超前支护措施予以加强。 1
超前小导管施工工艺 一工艺概述 客运专线隧道采用超前支护方式对不良地质进行预加固。对隧道自稳时间小于完成支护所需时间的地段进行超前支护。对于隧道洞身Ⅴ级围岩段一般采用小导管支护施工工艺进行超前支护。 对于隧道不良地质地段可适用于小导管支护施工工艺进行超前支护进行预加固。一般情况下隧道洞身Ⅴ级围岩地段可采用小导管超前支护。 二作业内容 1 小导管加工 2 钻孔 3 运输和安装 4 注浆。 三施工准备 1 施工前必须根据施工图标示的工程及水文地质资料进行研究。 2 根据工程进展情况，提前加工好小导管，并合理储放。 3 根据现场的地质条件进行试验确定注浆液的各种参数，来指导现场施工。 4 检查机具设备和风、水、电等管线路，并试运转，确保各项作业正常进行。 5 小导管材料准备：按照设计规格采购钢管，并在加工场加工成型。 6 注浆设备进场调试到位，并进行注浆工艺性试验，取得注浆参数。 7、水泥：普通32.5水泥，砂子：中砂。 四工艺及质量控制流程 小导管施工工艺及质量控制流程见下图：
小导管施工工艺及质量控制流程框图

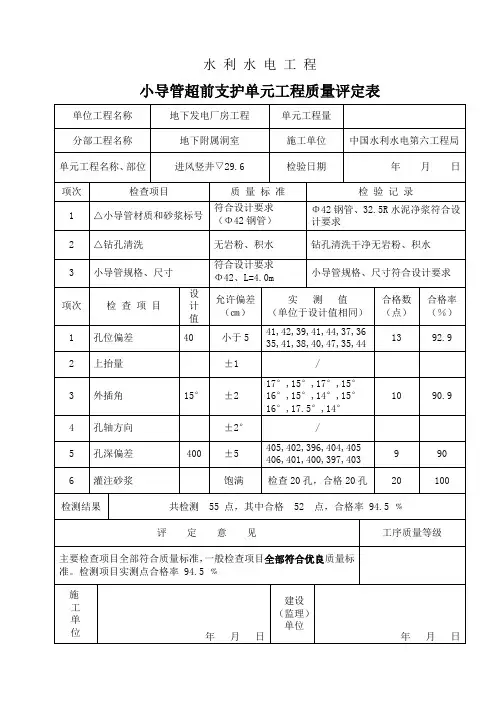

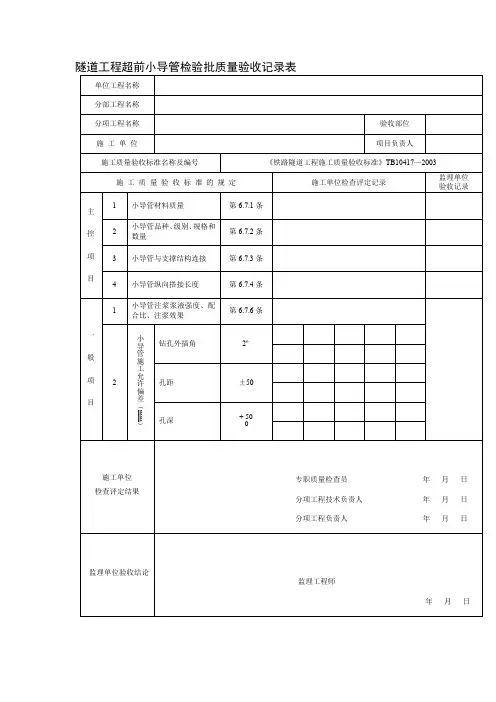

五工艺步序说明 1 按施工图小导管布设要求，测量放样小导管布设轮廓线，沿轮廓线在开挖面上准确画出本循环需要设的小导管孔位。 2 钻孔 移动多功能作业台架就位，采用气腿式凿岩机进行钻孔，用人工或凿岩机将小导管顶入，钢管尾端外露足够长度，超前小导管外插角严格按施工图要求施做，尾部与钢架焊接在一起。超前小导管与线路中线方向大致平行。孔位钻设偏差不超过5cm，孔眼长大于小导管长。 3 钢管加工及施工 将小导管前端加工成尖锥状，尾部焊Ф6加肋筋。除尾部1m外，管壁四周钻注浆孔。 4 钢管插入及孔口密封处理，在小导管尾部安装止浆阀。 5 钢管由专用顶头顶进，顶进钻孔长度≮90%管长。钢管尾端除焊上挡圈外，再用胶泥麻筋缠箍成楔形，以便钢管顶进孔内后其外壁与岩壁间隙堵塞严密。钢管尾端外露足够长度，并与钢支撑焊接在一起。钢管顶进时，注意保护管口不受损变形，以便与注浆管路连接。注浆前导管孔口先检查是否达到密封标准，以防漏浆。 6 注浆 采用高压注浆泵压注浆，注浆压力为 1.0～1.5Mpa，一般按单管达到施工图标示注浆量作为结束标准。当注浆压力达到终压不少于20min，进浆量仍达不到注浆终量时，亦可结束注浆。注浆结束后，将管口封堵，以防浆液倒流管外。 六质量标准及检验方法 1原材料及成品、半成品质量检验 1）小导管 （1）小导管所用的钢管进场检验必须符合现行国家产品标准和施工图要求。 （2）小导管所用钢管的品种和规格必须符合施工图要求。 2）注浆液 （1）注浆液采用水泥浆液，其配合比必须符合施工图要求。 （2）注浆液应具有良好的流动性、可灌性、凝胶时间可根据需要调节、固化时
铁路隧道施工 超前小导管施工作业指导书 ***铁路施工项目部 ****年8月1日发布 ****年8月1日实施
****铁路增建二线隧道工程 超前小导管作业指导书 1．适用范围 本作业指导书适用于****铁路增建二线站前2标第一项目部****湾隧道工程。 2.作业准备 2.1 内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织，阅读、审核施工图纸，澄清有关技术，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。工程部要认真进行技术交底，交底书要有双方签字确认，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2 外业技术准备 (1) 施工场地布置，建设生产设施，具备施工生产能力。 (2) 风水电的准备工作：开挖前作好施工用风、用水、用电的准备，确保开挖顺利进行。 (3) 材料及机具的准备：作好施工注浆用砼的准备，作业前应对注浆泵、凿岩机等进行检查，确保作业工具的正常的使用。作业前应对小导管的规格、质量进行检查，必须合格才能使用。 3. 技术要求 超前小导管配合型钢钢架、格栅钢架使用，应用于隧道Ⅴ级围岩拱部超前注浆预支护，相邻两排小导管水平搭接长度不小于1m。 超前小导管设计参数： ①超前导管规格：热轧无缝钢花管，单根长3.5m,外径42mm,壁厚3.5mm。 ②小导管环向间距40cm。 ③倾角：外插角5°～10°，可根据实际情况调整，但外插角≯10°； ④注浆材料：水泥浆液。注浆参数如下： a、水泥浆液水灰比：1：1（重量比）。 b、注浆压力：0.5～1.0MPa。 ⑤设置范围：拱部135°范围； 4.1 施工程序 (1) 测量放线：检查开挖的断面中线及高程，开挖轮廓线应符合设计要求，
隧道工程超前小导管施工作业指导书 编制: 审核: 批准:
目录 一、工程概况 (1) 二、编制目的 (2) 三、编制参考资料 (2) 四、基本概念 (2) 五、施工技术、安全及环境保护措施 (6)
隧道工程超前小导管施工作业指导书 一、工程概况 xx高速公路共有隧道19条，其中：主线隧道17条，双洞总长:15617米；连接线隧道2条，单洞总长：1650米；长大隧道2条：官舟隧道2295m、张家寨隧道2041m；全部隧道共有23个施工作业面，21个施工队伍。 xx高速公路隧道围岩等级以IV、V级为主，中长隧道个别段落存在III 级围岩，具体隧道情况见下表： 表一：xx高速公路主线隧道统计表 序号标段隧道名称结构形式 围岩长度 备注ⅢⅣⅤ 1 1标青枫山隧道分离式 130 124 85 146 2 偏岩隧道分离式85 100 89 100 3 2标大坪隧道分离式 460 495 420 560 4 安家坡隧道分离式80 234 7 5 250 5 窄岩隧道分离式190 288 190 260 6 3标艾坝隧道分离式890 303 890 302 7 4标官舟隧道分离式660 1275 345 660 1215 381 8 5标卢溪洞隧道分离式 376 555 70 698 245 70 9 下宅隧道分离式540 374 74 562 361 72 10 青龙隧道分离式783 135 77 700 200 82 11 官庄隧道分离式371 152 49 430 137 45 12 6标汪家坡隧道分离式1225 235 1340 110 13 7标安家田隧道分离式447 412 456 391 14 8标洞子头隧道分离式40 290 50 268 15 9标官林隧道分离式770 105 47 710 115 67 16 10标张家寨隧道分离式 1640 388 1675 355 17 马头山隧道分离式215 375 44 220 390 41
目录 1 目的 (1) 2 适用范围 (2) 3 工艺流程及技术要求 (2) 3.1 小导管设计 (2) 3.2 小导管施工 (2) 4 劳力、机具设备的配置 (5) 4.1注浆工艺 (5) 4.2 注浆材料 (5) 4.3 注浆顺序 (6) 4.4注浆结束标准 (6) 4.5 注浆效果检查及评定 (6) 4.6注浆设计参数 (6) 4.7 主要人员及机械设备配置 (7) 4.8施工监控量测 (7) 4.9 施工技术措施 (8) 5 质量要求 (8) 5.1 质量验收规范 (8) 5.2 分项验收标准 (9) 6安全、质量、职业健康、环境保护、文明施工保证措施 (10) 6.1 安全保证措施 (10)
6.2 质量保护措施 (11)
小导管注浆方案 1 目的 明确小导管施工作业的工艺流程，工艺标准，规范小导管作业施工，减少施工过程中的不安全因素。 2 适用范围 管段内12.5座隧道（相嫩二号隧道~森村二号隧道）小导管的施工。 3 工艺流程及技术要求 3.1 小导管设计 小导管配合型钢钢架使用，应用于隧道Ⅳ、Ⅴ级围岩拱部超前注浆预支护，其纵向搭接长度不小于1m。 小导管设计参数： ①导管规格：符合设计要求； ②环向及纵向间距按设计要求布置； ③倾角：外插角1°～3°，可根据实际情况调整； ④注浆材料：M20水泥浆或水泥砂浆； ⑤设置范围：拱部135°范围。 3.2 小导管施工 施工工艺流程见图1。 3.2.1 制作钢花管 小导管前端做成尖锥形，尾部焊接φ8mm钢筋加劲箍，管壁上每隔10～20cm梅花型钻眼，眼孔直径为5～8mm，尾部长度不小于30cm 作为不钻孔的止浆段。具体开孔要求按“磨万隧附08-05”图办理。小导管构造见图2。
小导管注浆施工方法 一、施工工艺流程: 二、施工要点 1.无固定设计情况下要进行注浆设计: ( 1) 要先收集以下资料 ①地层土质、级配、孔隙率、渗水系数、含水率。 ②环境水源、邻近结构物、地下水情况。 ③控制位移量、加固土体强度限值要求。 ( 2) 注浆设计
①选定注浆浆液( 水泥浆液、化学浆液) , 选取凝固时间, 进行注浆配合比设计。 ②确定参数( 管径、管长、管距、注浆压力、注浆半径、注浆量) 。 a、小导管选用有缝钢管, 管径φ32nm,管长采用3.5∽5.0米。 b、钢管应沿隧道开挖轮廓线环向布置并向外倾斜, 其倾斜角一般为5∽10°左右, 处理坍方体可适当加大10∽15°左右。 c、注浆压力应根据地层致密程度决定, 一般为0.5∽1.0Mpa, 劈裂注浆可适当加大, 但应小于或等于覆盖压力。 d、纵向前后相邻相排导管搭接水平投影长度一般不宜小于 1.0米。如图示: 横向小导管沿开挖轮廓布置如图示。
IV级围岩壁裂、压密注浆时采用单排管, V级围岩或处理坍方时可采用双排管。大断面或注浆效果差时也可采用双排管。 e、渗入性注浆导管环向间距a=r/( 0.5∽0.7) 应经过试确定, 但不得超过0.4米, 无试验条件时, 视地质条件按0.2∽0.4米选用。 f、单根导管注浆量按Q=πr2ln 式中: r—注浆半径; l—注浆管长度; n—围岩的空隙率。 g、为了避免串浆, 双排或双排以上多排管布置时, 可分层施工, 即先打一排管, 注浆完后再打另一排管。 2、正式注浆前应在洞外相类似的地层进行注浆试验, 以检验注浆设备的选型、配备是否恰当, 注浆参数的确定是否合理。对注浆试验要进行认真记录, 并对注浆实体进行开挖验证, 获取在额定注浆压力、选定注浆材料、注浆配合比与导管注浆孔布设情况下, 浆液渗透, 实际的注浆半径、土体固结时间及强度等实际资料, 作为制定注浆参数的依据。 3、导管加工必由现场专业车间进行, 其注浆孔必须用钻床成孔, 尾部必须加焊φ6管箍, 并经质检人员检验合格方可交付使用。如图示
