阀门设计

一、设计基本参数：

1、设计名称：截止阀阀体

2、执行标准：《中华人民共和国城镇建设行业标准CJ274-2008》（下简称《行业标准》）

《成都伦慈仪表有限公司企业标准Q/72538138-1.4-2910》（下简称《企业标准》）

《法兰标准JB/T79.2-1944》（下简称《法兰标准》）

《阀门设计手册》1992.12（下简称《手册》）

3、技术参数：①、公称尺寸DN：200mm

②、公称压力PN：4.0MPa

③、适用温度范围：-20℃≤T≤60℃

④、介质化学性能：天然气、人工煤气、液化石油气等。

4、阀门结构：①、阀体结构：三通式

②、中法兰结构：凹面密封法兰

二、阀体结构设计过程：

1、阀体材料的选择

阀体的材料要有足够的耐腐蚀性，要有可靠的强度和刚度。

由设计参数：公称尺寸DN：200mm 公称压力PN：4.0Mpa

查表2-8钢制截止阀的设计标准及适用范围及表2-9钢制截止阀的结构型式《手册》

可选的阀门类别有：①150.300磅级法兰式铸钢阀门JPI-7S-46

②法兰和对焊端钢制阀门ANSI B16.34

③法兰和对焊端钢制截止阀和截止止回阀BS 1837

④通用制截止阀、截止止回阀和升降式止回阀BS 5160

查表2-9铁制截止阀的设计标准及适用范围及2-10铁制截止阀的结构型式《手册》

①250磅级铸铁管法兰和法兰连接管件ANSI B16.2

所以其材料可选铸铁和钢。

再由表3-1国产材料的使用温度范围《手册》

可选的材料有球墨铸铁QT350-22 QT400-18 QT400-15… QT900-2

碳素钢WCA WCB WCC…30Mn

合金钢WC6 WC9 C5 …1Cr5Mo

为考虑其经济性和加工性能，此处设计选择用碳素钢作为阀体的材料。

再由表8承压件材料及表9 常用金属材料《行业标准》

不应小于15%

而且其δ

5

所以此设计阀体材料选WCA

2、确定阀体的制造方法

由选择的材料其加工方法为：先将铸造阀体整体成型，然后粗车两个端面，再加工中法

兰及镗阀体密封面

3、确定阀体的结构型式

其结构应简单方，方便加工，并具有较好的强度

以表2-9钢制截止阀的结构型式《手册》

此处设计采用的结构型式为：ANSI B16.34

流道：直通式

阀体与阀盖的连接：法兰连接

连接端：法兰连接

阀瓣座：锥形镶套式

4、阀体流道的确定

由阀体的流道的设计原则

（1）阀体端口必须为圆形，介质流道设计为成流线形，尽可能减小流阻，

（2）在直通式阀体设计时应保证通道喉部的流通面积至少等于端口的截面积，

（3）阀座直径不得小于端口直径的90%，

再由表6-6 ANSI B16.34规定的钢制阀门的流道直经《手册》

规定设计数据DN=200mm，

所以查表得此处设计选取流道直径为203mm。

5、阀体长度的确定

由表5法兰连接的调压器的结构长度《行业标准》

设计规定DN200mm PN4.0Mpa，

查表得其长度为568mm。

三、阀体壁厚设计计算过程：

1、由查表法确定阀体的最小厚度

由查表6-241一般工业用钢制截止阀与升降式止回阀的壳体最小壁厚（ANSI B16.34）《手

册》得

阀体设DN200mm PN4.0mm 时，

查得其最小壁厚为11.2mm 。

2、由计算法确定阀体的最小厚度

按塑性材料薄壁阀体厚度公式计算：

[]2.3pDN t C p

σ=+- 式中：设计压力p=4 Mpa ；

设计内径DN= 200mm ；

许用拉应力[]σ=σb /n b 与σs /n s 两者中的较小值。

查表3-15碳素钢铸试样的力学性能（GB12229）

WCA 级的力学性能

σb =415Mpa σs =205Mpa

σb /n b =415/4.25=97.6Mpa

σs /n s =205/2.3=86.9Mpa

=4.15

再查表4-14附加裕量C 值《手册》

C=5mm

所以t=9mm

综上所述，最后圆整后确定实际最小壁厚为12mm 。

四、 阀体连接法兰选取：

由于设计要求其端面法兰以97.2-1994为法兰标准，因此直接查表选取。

由表1 PN4.0Mpa 凹凸面整体铸钢法兰尺寸 (《法兰标准》)

直接选择 DN200的行为端面连接法兰的设计尺寸。

五、 阀体中法兰设计计算过程：

1、确定法兰的结构型式

[]p PDN

C t -=-σ3.2

由设计参数及加工要求确定其法兰型式为：

整体式凹面密封法兰

2、确定法兰尺寸

（1）用“参照法”确定法兰尺寸

根据经验，用“参照法”确定的中法兰尺寸不应小于阀体连接法兰的尺寸。而对截止阀， 通常取同一压力等级的高一个规格的尺寸。

由表1PN4.0Mpa 凹凸面整体铸钢法兰尺寸《法兰标准》

选择其中DN225的行尺寸为中法兰的设计尺寸。

（2）用计算法确定法兰尺寸

①、垫片材料、型式及尺寸确定

由表4-17垫片性能参数《手册》及图4-22法兰型式《法兰标准》

此处选择设计其密封材料为自紧式垫片合成橡胶（1b 型）。

由表4-18垫片基本密封宽度《手册》

b 0 =b=10mm

D G =260mm

垫片预紧力计算

预紧状态下最小预紧力（公式4-13《手册》）

F G =3.14 D G by

=4082N

操作状态下最小预紧力（公式4-14《手册》）

F P =6.28D

G bmp

= 13062N

宽度校核（公式4-15《手册》）

=4.8<5 ②、螺栓材料、规格及数量的确定

先预计螺栓直经为27mm, 初步布置12颗，

则由表4-19 螺栓的布置得

S=38 Se=28 其最大间

[]Y D A N g b b 28.6min σ=62

=-S

（公式4-16《手册》）

=214mm

而所选择法兰的间距S=3.14*320/12

=84mm

符合上述要求，此中法兰上的螺栓布置合格。

螺栓材料初选8.8级普通螺栓

对其进行校核，

在预紧状态下最小预紧力（公式4-17《手册》）

Wa=3.14 D G by

=4082N

操作状态下最小预紧力（公式4-18《手册》）

Wp=F+F P =0.785D 2Gp+6.28D G bmp

= 68567N

（预紧力下的最小压力小于操作下的最小压力，所以只计算操作状态即F G

Ap=[]t

b Wp

σ (其中[]b σ=400Mpa)

=171mm 2

Am=171mm 2

而M27的有效接触面积是197 mm 2

所以其满足使用。

③、中法兰校核计算

a 法兰力距计算

法兰在预紧力矩状态计算

Ma=WS G （公式4-24《手册》与）

=2057010N.mm

法兰操作状态计算

Mp=F D F D +F T S T +F G S G （公式4-24《手册》与）

=308155N.mm

所以Mo=Mp=308155N.mm

b 法兰应力计算

σH =Di

fMo 21γδ σT =Di

fMo 21γδ 其中，1δ=12mm 0δ=12mm

计算 h/ho=h/o Di δ=0.7

查图4-23 F 1值图《手册》

F 1=0.9

计算查图4-24 f 值图《手册》

f=1

计算查图4-25 V 1值图《手册》

V 1=0.55

再通过计算并查表4-20《手册》

K=1.383 T=1.76 Z=3.19 Y=6.14 U=6.75

用以上数据对法兰进行校核，所选法兰强度合格。

综上画出阀体图形如下（附图）

阀门国标和阀门标准

阀门国家标准1?GB/T1047-1995?管道元件的公称通径 2?GB/T1048-1990?管道元件公称压力 3?GB/T11698-1989??船用法兰连成一片接金属阀门的结构长度 4?GB/T12220-1989?通用阀门标志? 5?GB/T12221-1989?法兰连接金属阀门结构长度? 6?GB/T12222-1989?多回转阀门驱动装置的连接? 7?GB/T12223-1989?部分回转阀门驱动装置的连接? 8?GB/T12224-1989?钢制阀门一般要求 9?GB/T12247-1989?蒸汽疏水阀分类? 10?GB/T12248-1989?蒸汽疏水阀术语? 11?GB/T12249-1989?蒸汽疏水阀标志 12?GB/T12250-1989?蒸汽疏水阀结构长度 13?GB/T12712-1991?蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求? 14?GB/T15188.1-1994?阀门的结构长度对焊连接阀门 15?GB/T15188.2-1994?阀门的结构长度?对夹连接阀门? 16?GB/T15188.3-1994?阀门的结构长度内螺纹连接阀门? 17?GB/T15188.4-1994?阀门的结构长度外螺纹连接阀门? 18?GB/T12225-1989?通用阀门铜合金铸件技术条件? 19?GB/T12226-1989?通用阀门灰铸铁件技术条件? 20?GB/T12227-1989?通用阀门球墨铸铁件技术条件? 21?GB/T12228-1999?通用阀门碳素钢锻件技术条件?

22?GB/T12229-1989?通用阀门碳素钢铸件技术条件? 23?GB/T12230-1999?通用阀门奥式体钢铸件技术条件? 24?GB/T4213-1992?气动调节阀? 25?GB/T7512-1999?液化石油气瓶阀? 26?GB/T8464-1998?水暖用内螺纹连接阀门? 27?GB10877-1989?氧气瓶阀 28?GB10879-1989?溶解乙炔气瓶阀 29?GB/T12232-1989?通用阀门法兰连接铁制闸阀 30?GB/T12233-1989?通用阀门铁制截止阀与升降式止回阀? 31?GB/T12234-1989?通用阀门法兰和对焊连接钢制闸阀 32?GB/T12235-1989?通用阀门?法兰连接钢制截止阀和升降式止回阀33?GB/T12236-1989?通用阀门钢制旋启式止回阀 34?GB/T12237-1989?通用阀门法兰和对焊连接钢制球阀 35?GB/T12238-1989?通用阀门法兰和对夹连接蝶阀? 36?GB/T12239-1989?通用阀门隔膜阀 37?GB/T12240-1989?通用阀门铁制旋塞阀 38?GB/T12241-1989?安全阀一般要求? 39?GB/T12243-1989?弹簧直接载荷式安全阀? 40?GB/T12244-1989?减压阀一般要求? 41?GB/T12246-1989?先导式减压阀 42?GB/T13438-1992?氩气瓶阀? 43?GB/T13439-1992?液氯瓶阀?

工艺管道阀门安装标准与流程

工艺管道阀门安装 ?安装程序 二.材料验收1?全部管子进行外观检查，其表面无裂纹、结疤、麻点、夹杂物、折 皱、重皮、划痕、严重锈蚀等缺陷。对玻璃钢复合管不能有压碎、断 裂、番痕等现象2?各种材质与规格的管子按规范规定进行检查，检查直径、壁厚、弯曲度等，均符合材料标准的规定。 3.全部阀门做外观检查，检查项目包括1）阀门型号、规格、铭牌、编号、压力等级、材质标注符合图纸设计要求。 2）外部和密见的表面，螺纹、密封面无损伤、锈蚀现象，铸造阀体无砂眼、

缩孔、气孔、裂纹等有害性缺陷，锻体阀件无裂纹、折皱、重皮、锈蚀、凹陷等 3）该批阀门到现场后，根据该批的同一制造厂、同一规格、同一型号按比 例进行抽查强度试验和严密性试验。 三.材料存放 1.根据本工程工艺管道材质的区别，各种材质的管道均分开堆放，碳钢管允许露天存放，但要垫平道木和盖篷布，所有阀门要检查两端口封闭状况，小型管件和阀门要放在货架上。 2.所有存放的材料均要作出明显标识，注明规格、材质、合格证号、数量等内容。 3.焊材的存放1）现场设立焊条二级库，有专人看管，库内装有性能良好的去湿机、通风机、干（湿）温度计及焊条烘烤设备，并挂有产品合格证和校验合格证。 2）焊条严格按规范要求分类，按规格摆放整齐，挂标识。 3）焊条库建立一套完整的焊条保管、发放制度。 4.管子加工 所有管子按单线图下料，进行钢号移植。各种材质的管道预制时分开进

行，预制完毕要作好标记。 5.切割 1）碳钢管道可采用氧乙块焰或用机械（砂轮切割机）切割下料 2）切割后的坡口要平整，坡口表面要清理干净，碳钢管用锉刀和砂轮机清 2.坡口的制备及管子的组对 1）焊接坡口采用V 型坡口。 2）对焊壁厚相同的管子、管件时，其内壁要做到平齐，内壁错边量符合规范规定。 3）对焊壁厚不同的管子、管件时，如果厚度差在外表面大于3mm 或在内表面大于时，按下图修整较厚的管端，在修整较厚的管端，修理的和非修整件之间，修整坡度小于300。 6.预制1）根据本工程的施工特点，管道的制作、加工采取在施工现场加工。施工时，在现场搭设一座简易的管道预制场地，以保证管道的预制深度。 2）管道预制过程中要充分考虑现场条件，按照方便运输和安装的原则来确定预制深度和活口位置，管道预制深度一般为40~60%，活口 处留50~100mml 的下料余量，以便安装时调整，仪表一次元件开孔预制时按图同时进行加工。 3）管道组成件按单线图规定的数量、规格、材质选配，并按单线图标明管系号和按预制顺序标明各组成件的顺序号。

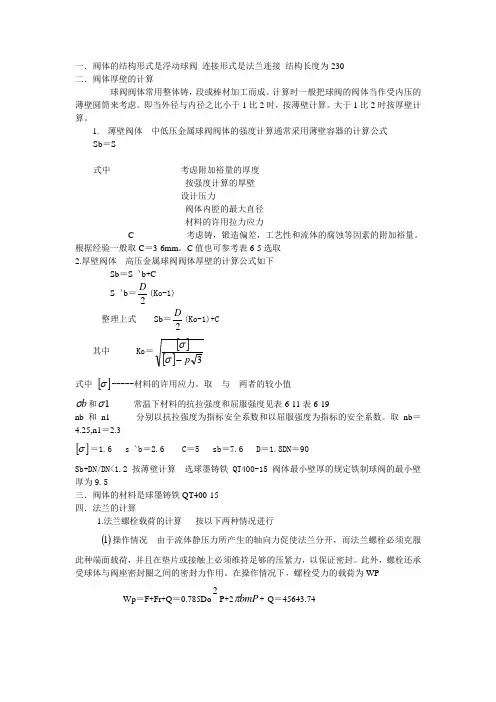

球阀设计大致过程
