第二章机床夹具设计原理
机床夹具是一种能够使工件按一定的技术要求准确定位和牢固夹紧的工艺装备，它广泛地应用于机械加工工艺过程中。
正确地设计并合理地使用机床夹具，是保证加工质量和提高效率，从而降低成本的重要技术环节之一，同时也是扩大各种机床使用范围必不可少的手段，因此机床夹具设计是“机械制造工艺学”中研究的重要问题之〇
本章涉及的内容有；机床夹具的作用和组成；机床夹具的分类，工件在夹具中的定位；工件在夹具中的夹紧；夹具的对定及其他组成；各类机床夹具。
学习要求：
了解机床夹具的分类及组成；掌握工件的六点定位原理及其应用，典型定位方式和定位元件，定位误差的分析与计算，了解夹紧装置的作用，组成和基本要求；掌握典型夹紧机构的作用原理和特点；掌握夹具的定位方式，对刀装置和孔加工刀具的导向装置；掌握各类机床夹具的特点及设计要点。
本章的重点是：工件在夹具中的定位；定位误差的分析计算。难点是定位误差的分析计算。
第二章机床夹具设计原理
第二章机床夹具设计原理
件
5体卜窝Si
P
夹具 具 第一节机床夹具概述
夹具一一机械制造过程中，凡用来固定加工对象，使之占有正确的位 置以
接受加工或检验的装置。例如：焊接夹具、热处理夹具、检验夹具、 装配夹具。
机床夹具——机加工时在金属切削机床上用的夹具。

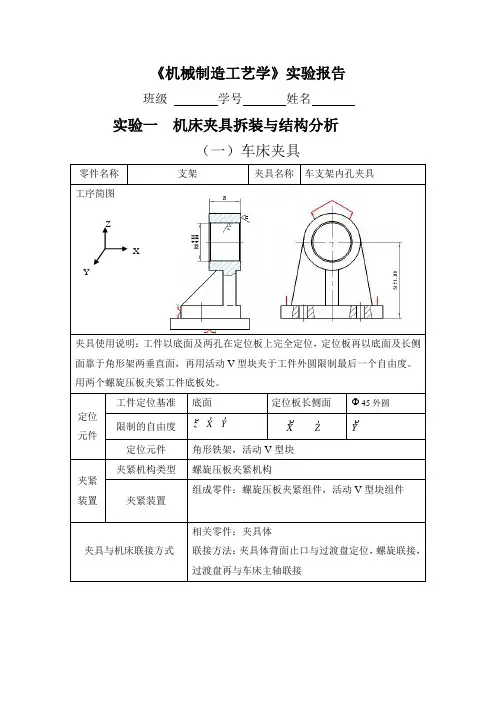

1. 机床夹具及其组成
看教材p 90的例子，并讲解。通过本例，可看出夹具的基本组成部分
有：
，
I I 定^^nr 难机构|其它
机床夹具组成框图
(1) 定位组件一一用来确定工件在夹具中位置的组件
(2) 夹紧装置——用来把工件紧固在被定位组件所确定的位置上，防 止
组件产生位移。
(3) 夹具体——将各组件和装置装于其上，称为整体的基础件。
(4) 对刀或导向组件——用于确定夹具相对于刀具的位置。
(5) 连接元件一一确定夹具在机床上的位置并与机床相连接。
(6) 其它机构和组件除上述各部分以外的机构和组件。
如分度装置——在一次装夹中，使工件变更加工位置的分度、对定和锁紧装置。固定夹具的定位和夹紧装置，汽缸，油缸等。
(1) ，（2), (3)，（4)必须有（5)，（6)可有可无，视具体需要定。
2.夹具的
分类按通用程度
1) 通用夹具——如三爪，四爪卡盘，平口虎钳，回转工作台。
特点：通用性强，适用性宽（单，小常用，成批和大量也有用）一般已标准化，有专门的专业工厂生产，常作为机床的标准附件提供给用户。
2) 专用夹具——针对某一工件，某一工序专门设计制造的。
特点：用途专一，结构紧凑，功能齐全，操作方便；费用高，精度高, 适用于大批量生产。
3) 通用可调夹具和成组夹具。
可调夹具——部分组件可调整和更换，加工对象不明确，适用范围更
广。
成组夹具——用于相似零件的成组加工，针对性强，结构紧凑，更方便。
4) 组合夹具——（积木式夹具）用一套完全标准化的组件，根据加工要求拼装而成。
特点：灵活多变，万能性强，制造周期短，组件可重复，一套零件成本很高。（精度，耐磨性，表面质量要求很高）一般不自备，，而到组合夹具站租用。
第二章机床夹具设计原理
按使用特点分类
夹具分类表
铁
床
夹
具
气
动
夹
具
真
空
夹
具
S
它
机
料
机
床
夹
具
齿
轮
加
H
5) 随行夹具一种在自动线或柔性制造系统中使用的夹具。按工种
可分为：车床，铣床，钻床夹具等。
按动力来源分：手动，气动，液压，电动，磁力，真空等。
3.夹具的功用
1) 保证加工质量。这时夹具的首要任务，主要保证位置精度。使用夹具后这种精度主要靠夹具机床保证，不再依赖技术水平。
2) 提高生产率，降低成本，节省划线，找正等辅助时间。可实现多件，
多任务位加工，采用自动夹紧装置，可大大提高生产率，降低成本。
3) 扩大机床工艺范围。如可用机，钻床代替镗床。用靠模夹具在车床铣床进行仿形加工。
4) 减轻工人劳动强度，保证生产安全。夹具费用分摊到产品成本中，所以在单件小批生产中，一般不使用专用夹具，在大批量生产中，广泛采用专用夹具。
第二节工件在夹具中的定位
工件在夹具中的定位，就是使同一工序中的所有工件都能在夹具中占据正确的位置。
什么是正确位置？就是能不能满足加工要求。能，正确；不能，错误。当然，正确不是绝对一致，而是控制在一定允许的范围。
一.常用定位方法和定位元件基本要求（定位元件）
f足够的精度，过低不能保证要求，过高增加成本，
耐磨性好，
足够的强度与精度，
工艺性好（便于制造，装配和维修）
便于清除切削，
I基本上都已标准化，规格化，设计时可从手册中查到。
(一）工件的平面定位
是最常用的定位方式之一，根据能否起消除自由度作用分为1)基本支
承（消除，起定位作用）；2)辅助支承（不消除，不起定位作用)
第二章机床夹具设计原理
基本支承根据能否调整分为：
(1) 固定支承（不能调整，不能浮动），有支承钉支承板，
f平头
支承钉、球头Y毛表面，不易清除切削，用于侧面
、齿纹形J
一般和夹具体为过盈配合。
如需更换，加衬套，并做成通孔。
衬套与夹具体一般为过盈配合H7/r6, H7/n6 衬
套内径与支承钉一般为过渡配合H7/js6 支承板
j?开槽
1不开槽一一不易清除切削，用于侧面安装支承板时，可在装配后终磨，否则，对等高性要求要严格规定。
(2) 可调支承，于在同一夹具加工形状相同，尺寸不同的工件，在加工一批工件前调整，锁紧后相当于固定支承。
(3) 自位支承（浮动支承）
如球面三点式，摆动杠杆两点式，滑动杠杆两点式，虽自位支承各支承点可变，但各点连线或连线的中心位置不变，实际仍起一个支承点的作用。由于结构复杂，稳定性差，多与固定支承联合使用。常用于毛坯表面，断续表面，阶梯表面的定位及有角度误差的平面定位。
2)辅助支承，不起定位作用，严格说并不是定位元件主要是为增加工艺系
统的刚度，辅助支承不起定位作用，每次卸下工
件后必须松开装上工件后再调整和锁紧。
第二章机床夹具设计原理
(二）工件的圆孔定位
-心轴
定位元件j定位销I锥销等
1) 心轴，用于盘、套、齿轮等零件，保证与孔的位置精度
f刚性
^液性塑料\ 在夹紧机构中讲
、弹性丄
「过盈配合心轴
刚性心轴j间隙配合心轴
L小锥度心轴K = 1:1000?1:5000
心轴为四点定位，（通常限制了工件除绕自身轴线转动和沿自身轴线移动以外的四个自由度）。
2) 定位销
其结构与尺寸有关参看教材p94\95图讲解。一般现在2个移动自由度。如只需限制1个自由度，采用削边销；
圆锥销限制3个自由度
(三）工件的外圆定位 -
定心定位
两种形式<
、支承定位
可用套筒（圆孔)、半圆孔、支承钉、支承板等定位，也常用三爪卡盘，弹簧夹头等装夹。但广泛采用V形块做定位组件,
特点：a.对中性好
b .既可用于完整圆柱，也用于非完整圆柱。 9 0度
V 形块的典型结构和尺寸均已标准化，可选用，若需设计，应 确
定主要参数N ，H ，T 。
H ——高度，
N ——宽度，
T ——对直径为D 的标准心轴的定位高度（可按T +D /2测量V 形槽的 定
位精度）。如图：
有长短之分： 长一- 四点定位
短
-两点定位（毛表面只用短的） 固定活动之分：
固定
活动一
——单点定位，只消除一个自由度。 夹角有6 0度， 9 0度，
1 2 0 度。
T-H = OE-CE 第二章机床夹具设计原理 9
O E = D 2 sin ^ C E =
_ … if D N 、
2^2sin a/2 2tga/2 )
A =90 度时 T -H =0.0707D -0.5N
N 决定槽的大小，影响工件在V 形块上的高度。
—般取 T -H = (0.14?0.16) D ，
D 已知，可计算出T -H ，由此可计算出N
H 决定工件在夹具中的高度，也影响V 形块的强刚度，一般取H =
(0.5?1.2) D
H ，D ，N 算出后，可求出T ，当a =90度时，T =0.707D ?0.5N +H 。
(四） 工件以其它表面定位
参看教材p 96?97中的例子
注意：小锥度心轴和锥度心轴是有区别的，一个限制四个自由度，一 个限
制五个自由度。
(五） 定位表面的组合
实际生产中经常遇到的不是单一表面定位，而是几个定位表面的组合。 常
见的定位表面组合。有平面与平面的组合，平面与圆孔的组合，平面与 外圆表
面的组合，平面与其它表面的合，锥面与锥面的组合等。
在多个表面同时参与定位的情况下，各面在定位中所起的作用有主次 之分。
一般称定位点数最多的定位表面为第一定位基准面或主要定位面或 支承面，对
于定位点数次多的定位表面称为第二定位基准面或导向面，对
于定位点数为1的定位表面称为第三定位基准面或止动面。
在分析多个表面定位情况下各表面所限制的自由度时，分清主次定位面是很有必要的。如双顶尖定位的轴类零件在机床前后顶尖上定位的情况，应首先确定前顶尖所限制的自由度，它们是无、？和芝，然后再分析后顶尖所限制的自由度。，孤立地看，由于后顶尖在Z方向可移动，因此只限制X 和？两个自由度。但若与前顶尖一起考虑，则后顶尖实际限制的是工件无和f两个自由度。
在加工箱体类零件时经常采用一面两孔组合(一个大平面及与该平面相垂直的两个圆孔组合)定位，夹具上相应的定位元件是一面两销。
一面两孔定位是组合表面定位中最广泛应用的一种。组合表面定位，要特别注意正确处理过定位的问题，以一面两孔为例，定位面为一面两孔，定位组件常用的是支承板和两个销。
由于工件两孔与夹具两销的距离都有误差，虽孔和销属于间隙配合，有一定的间隙Xi，X2但当T lk+T lx> △lmax+ A2max时，在极限状态下就会妨碍部分工件的安装。
解决的方法有两种：
(1) 仍用两个圆柱销，必须减小另一个销的直径，d’max取多大，经计算：
d 2max—D2min_Tlk_Tlx+ 么lmin
缩小一个定位销的直径虽能实现工件的顺利装卸，但增加了工件的转角误差，只能在加工要求不高时使用.用什么方法能实现顺利装卸，又不增加转角误差呢？
最后得:
(2)—圆柱销与一菱形销（销边销)
菱形销的宽度可以通过简单的几何关系计算导出，参看教材p97?98的内容。
孔的最小直径；
A2min—菱形销与配合孔的最小间隙；
T,k——工件上两孔中心距公差；
T lx—夹具上两销中心距公差；
A lmin——圆柱销与配合孔的最小间隙。
定位组件的设计步骤（以例子讲解）
1) 确定两销中心距及公差（取孔心距1/5—1/3)销心距57±0.02mm
2) 确定圆柱销的尺寸及公差
3) 确定削边销的宽度、直径及公差
削边销还可用两面一孔等定位。
教材上有几处错误：
1) b应取4mm;
2) 确定削边销的宽度、直径及公差中的h6和h7，应为IT6和IT7。
第二章机床夹具设计原理
二.定位误差的计算
1. 定位误差是由于工件在夹具上定位不准确所引起的加工误差）在采用调整法加工时产生的）。产生加工误差的原因很多。其中有一部分与夹具的设
计，制造，安装和使用等有关，一般可用：
^ 尸 A dw+ A jj+ A w+ ^ dy+ ^ jm
Aj与夹具有关的误差。
A dw——定位误差
Ajj——夹紧误差
A w—夹具位置误
差
A dy------ 导引误差
A jm—磨损误差定位
误差产生的原因：
定位误差实质上就是工序基准在加工尺寸方向上的最大变动量。产生的原因有两个：是由于定位基准与工序基准不重合引起的基准不重合误差A jb;二是由于定位基准与定位组件的制造误差而使定位基准在夹具中的位置不准确产生的基准位移误差A jw。
工件在夹具中定位时的定位误差是A jb和八^的合成。
2. 定位误差的计算方法。
-合成法
<极限
法^微
(2)—圆柱销与一菱形销（销边销) 第二章机床夹具设计原理
分法
(1) 合成法由于定位误差为基准不重合误差与基准位移误差组合而
成。计算时，先算出Ajb 和，然后将两者组合而得A
第二章机床夹具设计原理
① ^jb 尹〇，Aj w 古0 时，A dw =Aj b ;
② Aj b =〇，Aj w ：7^〇，时，A dw =Aj w;
③ Aj b 关〇，A jw =〇 时： 如果工序基准不在定位基面上，即A jb 与A jw 无关联时，A dw =A jb +A jw; 如工序基准在定位基面上，即A jb 与A jw 有相关性时，A dw =A jb ±Aj w 。 “ + ” 号的确定方法： ，
① 分析定位基面直径由小变大(或由大变小)时，定位基准的变动方向； ② 当定位基面直径作相同变化时，设定位基准的位置不变动，分析工 序基准的变动方向；
③
两者的变动方向相同时，取“+”号，两者的变动方向相反时，取 号。
^~
以教材pioi 例2-4为例子讲解，但用的是合成法。
加、减号的确定根据上面所述确定，首先基准在定位基面上，是有关 联性的，然后判断+、-号。
(2) 极限位置法（几何方法）
机械加工中，加工尺寸的大小取决于工序基准相对于刀具(或机床)的位
其中
:
置。工序基准相对于刀具的两个极限位置间的距离就是定位误差。因此，计算定位误差时，也可先画出工序基准相对于刀具(或机床)的两个极限位置，再根据几何关系求出这两个极限位置间的距离，就是定位误差；
(3) 微分法参看教材plOl例子上述三种方法各有其优缺点，计算
时可任取一种；
3. 各种定位方式的定位误差
(1)工件以平面定位时的定位误差工件以平面定位时，分析和计算基准不重合误差的要点，关键在于找出联系工序基准和定位基准间的定位尺寸L，其尺寸公差SL上即为基准不重合误差。工件以平面定位时，基准位移误差A jw 是由于工件定位基面的平面度误差，直线度误差及各基面间的角度误差而引起。已加工表面作定位基准时，若是三点定位，A jb之值甚小，一般均可忽略不计；若是三两点或一点定位，则需考虑角度误差引起的误差。
(2) 以圆孔和一面两孔定位时的定位误差自己看教材。(2)以外圆定位，
定位元件为V形块时的定位误差。用微分法求看教材。
第三节工件在夹具中的夹紧
工件在夹具中定位以后，还需要釆用一定的机构将它压紧夹牢，以保证在加工过程中不会由于切削力，离心力，惯性力或重力等外力的作用而产生位置改变或振动：这种将工件压紧夹牢的机构称为夹紧装置。
1.夹紧装置的组成和基本要求(1)
夹紧装置的组成。
(2)设计夹紧装置的基本要求。包括：
1) 夹紧时不应破坏工件在夹具中经定位后所确定的位置。
2) 夹紧力的大小应该可靠、适当。既要保证在加工过程中工件不产生位移和振动，又要保证工件在夹紧后的变形和受压表面的损伤不超过允许的范围。
3) 夹紧动作要迅速，且操作方便省力，使用安全。
4) 结构要简单，制造要容易，体积要小。
5) 应有足够的夹紧行程和装卸工件的间隙。
为了满足上述基本要求，在考虑夹紧力时，必须遵守下述基本原则：
1) 夹紧力的方向应尽量垂直于主要的定位支承面，以保证定位准确可
2) 夹紧力的方向应该有利于减少夹紧力，即尽量和切削力、工件重力方向
一致，这样即可使操作省力，又有利于简化夹具的结构。
3) 夹紧力的作用点应该落在主要的定位支承面上，或者落在主要定位支承点所围成的范围内。以保证工件夹紧稳定可靠。
4) 夹紧力的作用点应该选择在工件刚度较好的部位，尽量避免使工件产生夹紧变形。
5) 夹紧力的作用点应靠近被加工表面，.以提高定位的稳定性和夹紧的
可靠性。如切削部位刚度不足，可设辅助支承。、
6) 夹紧力(或夹紧力矩)既要大于切削力(或切削力矩)以保证夹紧可靠，同时又不可过大，以免产生夹紧变形，影响加工质量。
夹紧力大小的确定方法如下：要确定夹紧力，必须先知道切削力，切削力是计算夹紧力的主要依据。但目前对切削力的计算还设有成熟的系统计算公式与数据。所以，在实际设计工作中，大都根据同类夹具的使用情况，按类比法进行经验估算，很少用汁算方法来确定夹紧力的大小，对于一些关键性工序的重要夹具，有时就需要通过实验或实测来确定所需夹紧力。但对初学者来说，必须学会能按粗略的计算方法估算切削力的大小。
在按粗略的计算方法计算夹紧力时，通常将工艺系统看成是刚性系统，考虑主要外力的影响，找出在加工过程中对夹紧最不利的状态，按静力平衡原理求出夹紧力的数值W’。为了保证夹紧可靠，还需要将此值乘以安全系数K作
为实际所需的夹紧力。
2.典型夹紧机构
在设计夹紧装置时，首先是合理选择夹紧力作用方向、着力点，并要正确确定夹紧力的大小。然后就是要设计出合适的夹紧机构予以保证。
要设计出合适的夹紧机构，，首先必须掌握常见夹紧机构的特点。
(1)斜楔夹紧机构。斜楔主要是利用斜面移动时所产生的压力来夹紧工件的，即一般所说的楔紧作用。斜楔夹紧机构的特点是，
1) 斜楔能改变作用力的方向，当外加一原始作用力Q时，则斜楔产生
一个与Q力方向相垂直的夹紧力W; ’
2) 斜楔机构具有增力作用。但增力比较小，一般W/Q=2?5;
3) 能实现自锁。其自锁条件为
￥I+￥2^ a
式中心——楔块与夹具体间的摩擦角；、
Uf2——楔块与工件间的摩擦角；
a——斜楔升角
当摩擦系数fN).l?0.15时，心=V2 = 5°43’一8°28’。通常取￥1
与￥
2约等于6°，因此，a=12°。但是考虑到斜楔实际工件条件，如斜楔与工件的受压表面的接触不一定良好，为了自锁更加可靠，手动夹紧斜楔的斜度一般取1: 10;
4) 斜楔夹紧行程32受到限制。当利用斜楔直接夹紧工件时，如图所示，夹
为：
紧行程8
2
S2=tg*Si^S3+S4+S5
式中ASi——斜楔的工作行程；
S3 --- 装卸工件的间隙(一般大于0. 5mm);
s4——工件夹紧表面尺寸公差；
S5一一工件夹紧过程中产生的弹性变形(一般取0.05?
0. 15 mm)
5) 斜楔夹紧机构，其动力源多数采用气动或液压。
(2) 螺旋夹紧机构。螺旋夹紧机构中所用的螺旋，
实际上相当于把斜楔绕在圆柱体上，因此其作用原理与斜楔是相同的。不过这里是通过螺旋，使相当于绕在圆柱体上的斜模的高度发生变化来夹紧工件的。
螺旋夹紧机构的特点；①多数用在手动夹紧的夹具中；②具有良好的自锁性?，③具^?较大的增力比，夹紧行程不受限制，④结构简单，但夹紧动作较慢。
(3) 圆偏心夹紧机构。圆偏心夹紧实际上也是斜楔夹紧的一种变形，，圆偏心回转时，其回转半径不断增大，相当于曲线楔向前楔紧在转轴与工件之间，因而把工件压紧。
圆偏心夹紧机构的特点：，
1) 利用转动中心与几何中心相偏心的偏心轮或偏心轴作为夹紧元件，因而结构简单，制造容易；
2) 圆偏心上工作面各点的升角是变化的；
3) 自锁性能较差，适令于切削力不大的无振动的切削工序。其自锁条件为2e/D彡f。当戶0.10?0.15时，则D/e彡14一20, D/e的比值称为圆偏心的
特性参数；
4) 夹紧行程较小;
5) 圆偏心的有效工作区域，…般取转角Y=45°?135°的范围。在这个范围内，升角变化较小，夹紧比较稳定。有时，也可取Y=75°?165°的范围作为工作区域。该区域升角数值较小，自锁性能比前者好。
(4) 定心夹紧机构。定心夹紧机构是指能保证工件对称点(或对称线、面) 在夹紧过程中始终处于固定准确位置的夹紧机构。
定心夹紧机构的特点：
1) 定心夹紧机构的定位元件和夹紧元件是合一的，所以定位和夹紧动作是同时进行的；
2) 定心夹紧机构之所以能实现准确的定心，是由于它们利用了定位夹紧元件的等速移动、转动或均匀弹性变形的方式，来消除一批工件定位基面的制造误差对定位基准位置的影响。
定心夹紧机构一般可分为刚性定心夹紧机构和弹性定心夹紧机构两种。刚性定心夹紧机构的定心精度不高(约为0.16?0.02mm)，但夹紧力和夹紧行程较大，常用于粗、.半精加工中。弹性定心夹紧机构定心精度高，但夹紧行程较小，常用于精加工中。
常用的定心夹紧机构有：
1) 螺旋定心夹紧机构。螺旋定心夹紧机构是通过一根具有不同旋向的螺杆，带动其上的螺母反向移动，从而实现对工件的夹紧，由于螺杆和螺母间存在间隙，因而定心精度较差，但夹紧力和夹紧行程较大；
2) 斜面定心夹紧机构。斜面定心夹紧机构是利用楔块与定位夹紧元件的相对运动，使定件夹紧元件同时移近工件而对工件施行夹紧的。这种定心夹紧机构夹紧行程较小，但由于机构元件容易实现较高的制造精度，因此
定心精度比螺纹定心夹紧机构的定心精度高；
3) 弹性套筒定心夹紧机构，这种机构是利用圆锥形薄壁套筒的圆锥面与相
