五、货架安装规范
1.1、总则
1、为了指导货架正确安装及验收，确保其质量和安全，促进技术进步，提高经济效益，指定本
规范。
2、货架安装严格按图施工。当施工时发现现场或设计有不合之处，应及时提出，经变更批准后
方可施工。
3、安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定，其
精度等级不低于安装要求的精度等级。
4、货架安装前的隐蔽工程应在工程隐蔽前检查，合格后方可继续施工。
5、安装中应进行自检。
6、货架安装施工，除应按本规范执行外，尚应符合国家（行业）现行标准规范的规定。
1.2、施工准备
1、施工条件
a)安装施工前，应熟悉图纸；对特殊的或复杂的安装应编制施工方案。
b)安装施工前，应了解安装施工现场运输道路、电源等情况。
c)安装施工前，现场屋面及内部粉刷等工程应基本完工，有关安装施工地点及附近的杂物、
垃圾等，应清除干净。
d)利用建筑结构作为吊承力点时，应经业主同意。
e)现场施工应在实施地进行，对有交叉作业的情况应做好警示分界。
2、检查和保管
a)开包或开箱前，应对照“发运清单”“标准件装箱单”进行检查，并应做记录。如发现散包、
缺件、严重损坏，及时反映，对散包、损坏、表面严重磨损的构件就地拍照，图象资料及时寄回。
b)开包时应将构件对照零件进行检测，核对规格、公差等尺寸、发现有误及时反映。
c)构件、机械和工具均应妥善保管，不得有变形、损坏、错乱或丢失。
d)货物暂存地点需经业主指定，统一管理。
1.3、组装、放线
1、组装时应该对构件逐一进行校正，对组件进行尺寸核对，设立放线依据。
2、应按平面图和有关建筑物的轴线、边缘线及标高线，划定安装的基准线。
3、当测量直线度、平行度采用重锤水平拉钢丝测量方法时，应符合下列要求：
a) 宜选用直径为0.35-0.5mm的整根钢丝；
b) 两端应用滑轮支撑在同一标高面上；
c) 重锤质量的选择，应根据重锤产生的水平拉力和钢丝直径确定，重锤产生的水平拉力应
按下式计算：
P=756.168d㎡
式中 P=水平拉力（N）
d=钢丝直径（mm）
1.4、地脚螺栓
装设地脚螺栓应符合下列要求：
1、胀锚螺栓的中心线应按图放线，胀锚螺栓的底端至基础底面的距离不得少于3d,且不得
小于30mm;相临两根胀锚螺栓的中心距离不得小于7.5d。
2、装设锚胀螺栓的钻孔应防止与基础中的钢筋、预埋管和电缆等埋设物相碰；不得采用预
留孔。
3、装设胀锚螺栓的基础混凝土强度不得小于10Mpa。
4、地坪裂缝部位不得使用胀锚螺栓。
5、胀锚螺栓露出部分应垂直。
1.5、竖立货架片
1、竖立货架片可根据货架片高度、重量采用人工，机械等方式，同时配备一定数量的横梁，
构成稳定结构。
2、将头数排数列竖起后，则按图进行方位、尺寸复核，并进行标高、垂直、水平等初步调
整，如有其他附件的则逐一配套安装，使各项数据达到标准，然后依排逐列安装。
3、使用垫板调平时，应符合下列规定：
a)每一垫板组宜减少垫板块数，不宜超过5块。放置时厚的放在下面，薄的放在中间。
b)每一垫板组应放置整齐平稳，接触良好。
c)调平后，每组垫板均应压紧。
4、货架柱片竖起后按装连接撑、横梁、预紧螺旋扣、防护栏依次进行安装。
1.6、安装时现场加工
安装时如遇图纸要求现场焊接或钻配等加工，应根据有关技术标准进行操作加工。动火和用电需经业主批准，并做好施工安全防火准备。
1.7、调整
1、应对货架总体进行水平、垂直调整直至符合标准。
2、对合同有要求的应做横梁承重实验，测试横梁下挠度。
3、对构件表面小面积的漏涂、剥落、磨损应补涂。
悬臂货架的安装作业指导书 一、目的 1、为了指导货架通用安装及验收，确保质量和安全，促进技术进步，提高济济效益，制定本规范。 2、货架安装应按图施工。当施工时发现现场或设计有不合之处，应及时提出，经变更批准后方可施工。 3、安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定，其精度等级不低于安装要求的精度等级。 4、货架安装前的隐蔽工程应在工程隐蔽前进行检验，合格后方可继续施工。 5、安装中必须进行自检。 6、货架安装施工，除应按本规范执行外，尚应符合国家(行业)现行标准规范的规定。 二、施工准备 1、施工条件 1) 安装施工前，应熟悉图纸，编制施工方案。 2) 安装施工前，应了解安装现场运输道路、电源等情况。 3) 安装施工前，现场屋面及内部粉刷等工程应基本完工，有关的基础地坪、沟道应已完工，其混凝土强度应不低于设计强度的75%;安装施工地点及附近的杂物、垃圾等，应清除干净。 4) 利用建筑结构作为吊承力点时，应经业主同意。 2、收件检查和保管 1) 开包或开箱前，应对照“发运清单”“标准件装箱单”进行检查，并应做记录。如发现散包、缺件、严重损坏，及时反映，对散包、损坏、表面严重磨损的构件就地拍照，图象资料及时寄回。 2) 开包时应将构件对照零件图进行检测，核对规格、公差等尺寸，发现有误及时反映。 3) 构件、机械和工具均应妥善保管，不得使其变形、损坏、错乱或丢失。 三、组装放线 1、组装时应该对构件逐一进行校正，对组件进行尺寸核对，设立放线依据。应按平面图和有关建筑物的轴线、边缘线及标高线，划定安装的基准线。 2、当测量直线度、平行度采用重锤水平拉钢丝测量方法时，应符合下列要求： 1) 宜选用直径为0.35-0.5mm的整根钢丝; 2) 两端应在同一标高面上; 3) 重锤质量的选择，应根据重锤产生的水平拉力和钢丝直径确定。 3.安装工艺流程： 放墨线—→测量地面水平度—→底座安装调平—→立柱吊装、调整—→加装水平拉杆、斜拉杆—→悬臂安装—→横梁安装 4、地脚螺栓
仓储货架系列生产技术要 求范本 (试行) 无锡新创力工业设备有限公司制 此页不作为文本内容
XXXXXXXXXX技术要求 XXXX年XX月XX日
XXXXXXXXXX生产技术要求编审表 编制： 校核： 审核： 审定： 批准：
目录 1、仓储货架购买数量 ··················································································１ 2、仓储货架购买方式及要求 ······································································１ 3、仓储货架工作内容和任务 ······································································１ 4、买方给定条件··························································································２ 5、仓储货架专项技术要求 ··········································································２ 6、仓储货架通用技术要求 ··········································································３ 7、其它要求··································································································４ 8、质量保证及售后服务 ··············································································５ 9、仓储货架试装和整改 ··············································································５ 10、仓储货架验收··························································································６ 11、技术培训··································································································７ 12、提供技术资料及样件 ··············································································７ 13、报价时提供技术资料要求 ······································································８ 14、保密要求··································································································８
中 铁 隧 道 集 团 有 限 公 司 C HINA RAILWAY TUNNEL GROUP CO.,LTD. 新建西安至成都铁路西安至江油段（陕西境内） 站前工程XCZQ-9标段 西成客专三工区 模板台车安装专项方案 编制：
审核： 审批： 中铁隧道集团公司西成客专三工区 二O一三年六月陕西·宁强 一、准备工作 1、人员准备 安装工8人（登高作业人员3人、力工2人、电工1人、电气焊工1人、专职起重工1人） 2、工具准备 7.5m钢卷尺1把、角向磨光机（砂轮片10片）、2T手拉葫芦1 个、保险带5条、安全帽每人一顶、尖锥4把、大绳15米2根、锤子1把、长撬杠4根、钢丝绳吊车自备、施工线、钳子、活扳手、梅花扳手5套、套筒扳手2套、电焊机1台、气割设备1套、16T吊车一辆。 二、结构部分的安装 1、主门架的安装 首先将基础找平压实，划出隧道中心线，根据中心线量出台架轨道间距，在轮距线上安放枕木，间距为50cm，再将钢轨安放在枕木上面，并再次复核轮距中心线是否正确，然后进行下部纵梁的吊装。要
检查纵梁是否变形，如有变形应予以矫正；在地上拼装好门架的立柱及上横梁后吊装到主纵梁上面，拧上螺母，暂不拧紧，待门架全部装完，并经测定找正后，再拧紧螺母。要求8门架顶面高差≤1.5mm ，如不符合要求，须进行调整。可用垫板垫钢轨进行调整，但所用垫板必须是整块的，以利于受力均匀。两对角线差值≤2mm 。 2、支撑柱、梁及附件的安装 门架安装完成后，进行模板支撑柱、梁的安装，先在门架空隙处铺上厚5cm木板便于安装人员工作，再将每一个门架的支撑梁、柱尽量在地上安装成整体，然后吊装到门架上面联接；用吊车将柱、梁吊到门架上后，应调立柱，立柱对角线偏差≤±3 mm ，立柱平面水平度≤2 mm ，如超过允差，应予以校正，校正后重紧一遍联接螺栓。立柱及梁装好以后就可进行工作平台及攀爬楼梯等附件的安装。 3、模板的安装 在模板支撑柱、梁安装完成后，即可吊装模板；吊装模板时应先吊装中间顶部的模板，安装顺序为从内到外、从上到下，模板上的螺栓先不拧紧，待尺寸调整好，尺寸符合要求后，再拧紧。在吊装模板时，应随时检查，及时调整，消除安装误差。 4、安装注意事项 (1) 在起重能力允许的条件下，应尽可能扩大地面组合件，减少高空作业，以提高安装速度和保证拼装质量。安装前，各构件必须清点编
南京诺德实业有限公司 受控技术资料（销售专用） 货架常用材料 培训教案 2011-02-25发布 2011-02-实施 南京诺德实业有限公司 货架技术要求
RL系列轻量型钢层板货架技术要求 一、货架结构特点与规格要求： 1、采用钢层板与万能角钢组合的形式，结构轻巧，物美价廉，装配方便，适合人工存取； 2、层板与立柱之间采用插接式结构，可随意调整每一层板的高度，最小调节量为50mm； 3、广泛应用于各行各业，适用于零、小部件的存放，每层层板的承载在60 Kg--100 Kg，高度 通常在2m 以内，最高不超过3m，还可根据需求增加侧板与背板； 4、货架规格：L ×D ×H mm，格层，每层均布承载Kg； 5、货架间通道： 6、货架数量：组。 二、主要原材料材质及规格： 主要型材均采用上海宝钢集团提供的优质原料板材（钢号为SS400或SPHC、SS41），经冷弯专门轧制而成，具有很好的机械特性。
RM-1系列中量型挂板式货架技术要求 一、货架结构特点与规格要求： 1、完全插接式结构，无螺栓连接，安装便捷，拆装、移位方便快捷，适合人工存取； 2、层板数量可任意增减，层板高度可随意调节，最小可调节量：50mm； 3、广泛应用于各行各业，适用于零、小部件的存放，每层层板的承载在200 Kg--300 Kg， 高度通常在2m 以内，最高不超过3m，还可根据需求增加侧板、背板及层板隔板； 4、货架规格：L ×D ×H mm，格层，每层均布承载Kg； 5、货架间通道： 6、货架数量：主架组， 二、主要原材料材质及规格： 主要型材均采用上海宝钢集团提供的优质原料板材（钢号为SS400或SPHC、SS41），经冷弯专门轧制而成，具有很好的机械特性。 RM-2系列中量型挂梁式钢层板（木层板）货架技术要求 一、货架结构特点与规格要求： 1、采用柱片与横梁插接式的结构，安装便利，调整方便，适合人工存取； 2、柱片所有材料均采用优质冷轧型钢制作，强度大、钢性好、承载量较大，每片柱片 的承载能力在4000Kg以内； 3、横梁上焊有柱卡，每柱卡上有二支挂爪，保证有足够的承载强度，配有安全销，确 保使用安全，横梁杆结构为P形管，便于平铺钢制层板，结构简单实用，层板更换方便，每层由若干块钢制层板组成，横梁高度可随意调节，最小可调节量：75mm； 木层板形式： 1.3、横梁上焊有柱卡，每柱卡上有二支挂爪，保证有足够的承载强度，配有安全销，
物资摆放安全技术标准 1 目的 规范物资的场院堆放、货架摆放、货物摆放管理，提高物资管理效率。 2 适用范围 本标准适用于中电投江苏分公司（以下简称分公司）范围内物资的场院堆放、货架摆放、货物摆放管理。 3 引用文件 下列文件中的条款通过本技术标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 3.1 高层货架仓库设计规范（ZBJ83015-89） 3.2 立体仓库焊接或钢结构货架技术条件（JB/T5323-91） 3.1 常用化学危险品贮存通则（GB15603-1995） 4 专用术语 4.1 临时性周转物资：占用库存空间大且很快领用的物资，可暂存场院临时周转。 4.2 重量型货架：每个货位承载达 1t 的成品组合货架。 4.3 中量型货架：每层均载达 300kg 的成品组合货架。 4.4 封闭式货架：移动式密积性货架，每层承载 80kg。 4.5 自制货架：自行用角铁、铁皮焊接的货架，每层承载 100kg。 4.6 隔离储存：在同一库房或同一区域内、不同的物料之间分开一定距离，非禁忌物料间用通道保持空间的储存方式。 4.7 隔开贮存：在同一库房或同一区域内，用隔板或墙，将其与禁忌物料分离开的储存方式。 4.8 分离储存：贮存在不同的库房或远离所有建筑的外部区域内的贮存方式。 4.9 禁忌物料：化学性质相抵触或灭火方法不同的化学物料。 5 要求
5.1 场院堆放 5.1.1 场院堆放区域应有规划标识和分界线，应根据物资的属性特点、批量、周转时间等因素考虑使用场院堆放。 5.1.2 严禁危险化学品、易燃品及易受潮变质的物品场院堆放。 5.1.3 场院堆放应有车辆进、出通道。地面强度、排水情况应满足所堆放货物的要求。 5.1.4 场院堆放的物品应做好防晒、防雨、防盗、防火措施。 5.1.5 夜间应有良好的照明度。 5.1.6 堆放货物周边若有作业时应做好防火、防碰措施，并定期检查，包装破损的及时整治。 5.1.7 需要使用吊车或铲车的大件物品堆放应由专业人员操作。使用的搬运器械应性能完好，起吊应有专业人员指挥。 5.1.8 大件堆放尽量保持原包装，没有包装的散件应敷垫枕木。货物堆放应整体有序，将物品的标牌朝外，方便领料和盘存。 5.1.9 超高货物应做好防倾倒措施，超长件应垫放平实防止受力不均变形。 5.1.10 有包装的整件堆放不得超过 2m，无包装散件堆放高度不超过 1m。货物间距不小于 0.1m。 5.1.11 场院堆放物资类别 5.1.11.1 钢铁件、铸造件。 5.1.11.2 现场拆卸下来的废旧设备、废料、废油。 5.1.11.3 临时周转性的货物。 5.1.12 物品堆放的安全要求 5.1.12.1 钢铁件、铸造件 a）钢材件、铸造件应按类别规划区域，货物相对归位。普通钢材与特殊钢材应有明显分界。 b）管材堆放时应查看管材的受力情况，并根据上面堆压的重量，垫实底层管材，并做好防滚动措施。口径 200mm及以上的管材，码层不超过 3 层。 c）板材堆放应平整，加垫放置，方便切割及铲运。型材堆放应防止变形。 d）钢铁堆放场地人、车通道布置合理，严禁人员翻越堆放的钢材。 e）铸造件按类别存放，加工面、配合面应避免装卸时损伤，并做好相应的保养措施。 5.1.12.2 现场拆卸的废旧设备、废料 a）现场拆下的旧设备、废料、废油按规定的区域存放，并有标识牌。 b）可修复利用的旧设备应做好相应的保养工作，如防雨防锈蚀等。 c）旧设备堆放应垫放稳固，对长期放置应做好相应的封堵措施，应定期检查场院堆放货物情况。
仓储货架设计，安装，验收规范 目录 仓库货架遵循的标准和设计规范 (2) 货架通用安装及验收规划 (3) 货架安装精度及调整 (5) 货架验收标准 (6)
仓库货架遵循的标准和设计规范 所用产品的质量和设计通过ISO9001标准，制造及安装按照欧洲有关标准FEM9.831，同时符合有关要求及国内相关标准，如：
货架通用安装及验收规划 一、总则 1、为了指导货架通用安装及验收，确保质量和安全，促进技术进 步，提高经济效益，制定本规范 2、货架安装应按图施工。当施工时发现现场或设计有不合之处， 应及时指出，经变更批准后方可施工。 3、安装中采用的各种计量和检测器具、仪器、仪表和设备应符合 国家现行计量法规的规定，其精度等级不低于安装要求的精度等级。 4、货架安装前的隐蔽工程应在工程隐蔽前进行检验，合格后方可 继续施工。 5、安装中应进行自检。 6、货架安装施工，除应按本规范执行外，尚应符合国家（行业） 现行标准规范的规定。 二、施工准备 1、施工条件 1）安装施工前，应熟悉图纸：对立体库、特殊的或复杂的安装应编制施工方案。 2）安装施工前，应了解安装现场运输道路、电源等情况。 3）安装施工前，现场屋面及内部粉刷等工程应基本完工，有关的基础地坪、沟道应已完工，其混凝土强度应不低于设计强度的75%； 安装施工地点及附近的杂物、垃圾等应清理干净。 4）利用建筑结构作为吊承力点时，应经业主同意。 2、验收检查和保管 1）开包或开箱前，应对照“发运清单”“标准件装箱单”进行检查，并做记录。如发现散包、缺件、严重损坏，及时反馈，将散包，表面严重磨损的构件就地拍照，图象资料及时寄回。 2）开包时应核对规格尺寸，发现有误及时反映。

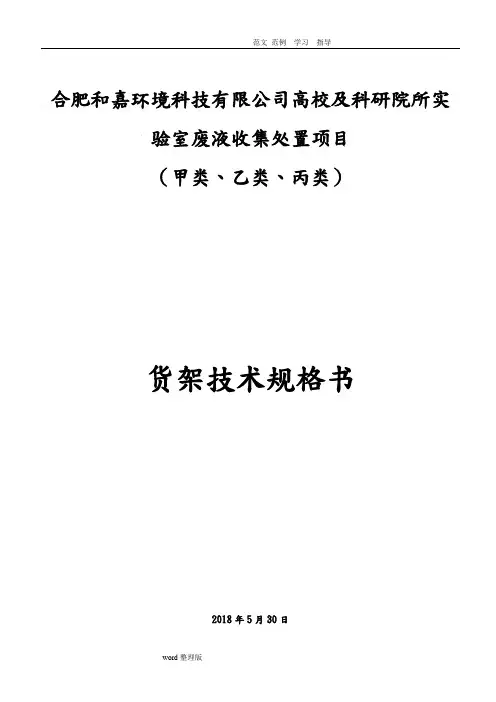

合肥和嘉环境科技有限公司高校及科研院所实 验室废液收集处置项目 （甲类、乙类、丙类） 货架技术规格书 2018年5月30日
