第13章机械图样中的技术要求
机械图样中除了有图形和尺寸外，还必须有说明产品制造时应达到的一些技术要求，如表面结构、极限与配合、几何公差、材料的热处理、材料的要求和说明、特殊加工要求、检验和试验说明等。本章将简述图样中的表面结构、极限与配合、几何公差等技术要求。【本章重点】
?表面结构的概念
?表面结构的标注
?极限与配合的基本概念
?极限与配合的标注
?几何公差的基本概念
?几何公差的标注
13.1 表面结构
表面结构是表面粗糙度、表面波纹度、表面缺陷和表面几何形状的总称。
13.1.1 表面结构的形成
表面结构的特性一般不是孤立存在，多数表面是由于粗糙度、波纹度及形状误差综合影响产生的结果，如图13-1所示
图13-1 表面结构特性
1.表面粗糙度的形成
表面粗糙度主要是由采用的加工方法形成的。如切削过程中，工件加工表面留下的刀痕，以及切削撕裂时的材料塑性变形等原因形成。
2.表面波纹度的形成
表面波纹度由机床或工件的绕曲、振动、颤动、形成材料应变的各种原因，以及一些外部原因等因素形成。
3.表面几何形状的形成
表面几何形状一般由机器或工件的绕曲或导轨误差引起。
提示：下面以表面粗糙度为主要评定指标，讲述表面结构具体标注使用方法。
13.1.2 表面粗糙度
1.表面粗糙度的概念
表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。也就是物体的加工表面经过加工后遗留的痕迹，在微小的区间内形成的高低不平程度。在放大镜下显示的情况，如图13-2所示。
图13-2 表面微观结构
2. 表面粗糙度的主要评定参数
零件表面粗糙度的评定参数有轮廓算术平均偏差（Ra ）、轮廊最大高度（Rz ）等参数，使用时优先选用轮廓算术平均偏差（Ra ）参数。
(1) 轮廓算术平均偏差（Ra ）的概念及数值
在取样长度lr 内，沿测量方向的轮廓上，各点到基准线的距离Zi 的绝对值的算术平均值，称为轮廓算术平均偏差。如图13-3所示。
图13-3 轮廓算术平均偏差Ra
公式表示为： ?=lr
dx x Z lr Ra 0|)(|1
或： ∑=≈n
i i Z n Ra 1
||1
轮廓算术平均偏差（Ra ）的数值，一般可从如表13-1所示中选取。
表13-1 Ra 的数值（μm ）
(2) 轮廓最大高度（Rz ）的概念及数值
在取样长度lr 内，最大轮廓峰高Zp 与最大轮廓谷深Zv 之和，称为轮廊最大高度。如图13-4所示。
图13-4 轮廓最大高度Rz
公式表示为：
Zv Zp Rz +=
轮廓最大高度（Rz ）的数值，一般可从如表13-2所示中选取。
表13-2 Rz 的数值（μm ）
13.1.3 表面结构的图形代号
在技术产品文件中，对表面结构的要求可用几种不同的图形符号表示。每种符号都有特定含义，如表13-3所示。图形符号一般应附加对表面结构的补充要求，补充要求其形式有数字、图形符号和文本。在特殊情况下，图形符号可以在技术图样中单独使用，以表达特殊意义。
1. 基本图形符号
表面结构的基本图形符号如表13-3所示。
表13-3 图形符号
说明：在图样某个视图上构成封闭轮廓的各表面有相同的表面结构要求时，图形符号标注在图样中工件的封闭轮廓线上，如图13-5所示，图中除前后表面外，其他封闭轮廓的六个表面有共同要求。如果该标注会引起歧义时，各表面应分别标注。
图13-5 封闭轮廓表面结构标注
3.图形符号的画法
技术图样中图形符号的画法如图13-6所示。
图13-6 图形符号的画法
4.图形符号的尺寸
技术图样中图形符号和附加标注的尺寸如表13-5所示，其中图形符号的水平线长度取决于其上下所注写的内容长度。图形符号中书写的数字和大写字母等文本的高度h，应与图样
注：H2取决于标注内容
5.表面结构代号
图形符号中加注对表面结构的补充要求后，可称为表面结构代号。表面结构补充要求包括：表面结构参数代号、数值、传输带/取样长度。
说明：传输带是评定表面结构时的波长范围。此内容后续课程将专门讲述。
(1)在完整代号中，对表面结构的单一要求应注写在指定位置，如图13-7所示，
图13-7 表面结构代号补充要求的注写位置
(2)表面结构代号注写的内容如表13-6所示。
表13-6 表面结构代号注写的内容
提示：在a和b位置注写三个或更多表面结构要求时，图形符号应在垂直方向扩大，以留出足够的空间。扩大图形符号时，a和b的位置随之上移，如图13-7所示。
13.1.4 表面结构的标注方法
13.1.4.1 基本规则
(1)表面结构要求对每一表面一般只标注一次。
(2)表面结构尽可能标注在相应的尺寸及其公差（见13.2
(3)
13.1.4.2 表面结构符号、代号的标注位置与方向
(1)表面结构的注写和读取方向与尺寸的注写和读取方向一致，如图13-8所示。
图13-8 表面结构要求的注写方向
(2)表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触表面。必要时，表
面结构符号也可以用带箭头或黑点的指引线引出标注，如图13-9、图13-20所示。
图13-9 表面结构要求在轮廓线上的标注
（a）
图13-10 用指引线标注表面结构要求
(3)表面结构代号的标注位置和方向应按如图13-11
（a）（b）
图13-11表面结构代号标注方向
(4)在不致引起误解时，表面结构要求可以标注在给定的尺寸线上，如图13-12所示。
图13-12 表面结构要求标注在尺寸线上
(5)表面结构要求可以标注在几何公差（见13.3）框格的上方，如图13-13所示。
（a）（b）
图13-13 表面结构要求标注在几何公差框格的上方
(6)
图13-14所示。
图13-14 表面结构要求标注在圆柱特征的延长线上
(7)圆柱和棱柱表面结构要求只标注一次，如图13-14所示。如果每个棱柱表面有不同
的表面结构要求，则应分别单独标注，如图13-15所示。
图13-15 圆柱和棱柱表面结构要求的注法
13.1.4.3 表面结构要求的简化注法
1.有相同表面结构要求的简化注法
如果工件的多数（包括全部）表面有相同的表面结构要求，则其表面结构要求可统一标注在图样的标题栏附近。此时（除全部表面有相同要求的情况外），表面结构要求的符号后面应有：
(1)在圆括号内给出无任何其他标注的基本符号，如图13-16（a）所示。
(2)在圆括号内给出不同的表面结构要求，如图13-16（b）所示。
(3)除按以上两项规定标注出表面结构要求外，
注在图形中，如图13-16（a）（b）所示。
（a）（b）
图13-16 大多数表面有相同表面结构要求的简化注法
2.多个表面有共同要求的注法
当多个表面具有相同的表面结构要求或图纸空间有限时，可采用简化标注。
(1)可用带字母的完整符号，以等式的形式，在图形或标题栏附近，对有相同表面结构
要求的表面进行简化标注，如图13-17所示。
图13-17 图纸空间有限时的简化画法
(2)可用基本图形符号和扩展图形符号的表面结构符号，以等式的形式给出对多个表面
共同的表面结构要求，如图13-18所示。
（a）未指定工艺方法（b）要求去除材料方法
图13-18 只用表面结构符号的简化画法
13.1.4.4 特殊情况的注法示例
(1)
出尺寸，然后分别标出表面结构代号，如图13-19所示。
图13-19 同一表面有不同表面结构要求的注法
(2)连续表面只注一次表面结构代号，如图13-20所示。
图13-20 连续表面的注法
(3)不连续的同一表面，用细实线连接后，只需标注一次表面结构代号，如图13-21所
示。
图13-21不连续的同一表面注法
(4)
纹等工作表面，在没有画出齿形时，表面结构代号的标注方法分别如图13-22、图13-23、图13-24所示。
图13-22 重复要素注法
图13-23 花键注法图13-24 螺纹注法
(5)中心孔及键槽的工作表面，倒角、圆角等表面结构要求，可简化标注，如图13-25
所示。
图13-25 中心孔、键槽、倒角、圆角表面结构注法
13.2 极限与配合
13.2.1 极限与配合的基本概念
1.零件的互换性
在机械产品的生产过程中，在许多相同规格的成品零件中任取一件，不经任何选择和修配，装配到机器上，并能保证机器的设计和使用性能，这种性质称为互换性。零件具有互换性，就为机械装备现代化的设计和生产提供了可能性。
2.尺寸公差
在零件的加工过程中，由于受到机床、刀具、夹具、测量工具和操作技能等因素的影响，使得完工的产品其尺寸必然存在一定的误差。为了保证零件的互换性，在满足使用性能的基础上，合理地给零件的尺寸规定了一个允许的变动范围，该允许的尺寸变动量称为尺寸公差，简称公差。
图13-26 极限与配合示意图
3.基本术语及定义
(1)基本尺寸
设计时给定的尺寸。如图13-26所示。
(2)实际尺寸
零件制造完成后，通过测量所得的尺寸。
(3)极限尺寸
允许零件尺寸变化的两个极限值，它以基本尺寸为基数来确定。其中较大的一个尺寸称为最大极限尺寸，较小的一个尺寸称为最小极限尺寸，如图13-26所示。
(4)尺寸偏差
偏差，如图13-26所示。
?上偏差= 最大极限尺寸－基本尺寸
?下偏差= 最小极限尺寸－基本尺寸
?实际偏差= 实际尺寸－基本尺寸。
国家标准规定用代号ES和es分别表示孔和轴的上偏差，用EI和ei分别表示孔和轴的下偏差。
说明：上偏差和下偏差统称为极限偏差。偏差可以为正、负或零值。
(5)尺寸公差
允许尺寸的变动量。简称公差，如图13-26所示。
?公差=∣最大极限尺寸－最小极限尺寸∣=∣上偏差－下偏差∣
(6)零线
在极限与配合图解中，确定偏差为零的一条基准线，如图13-26所示。
(7)尺寸公差带
表示公差大小和相对于零线位置的一个区域，简称公差带。如图13-26所示表示了一对相互结合的孔和轴的基本尺寸、极限尺寸、偏差、公差的相互关系。为了便于分析，一般将尺寸公差与基本尺寸的关系，按比例放大画成简图，称为公差带图，如图13-27所示。在公差带图中，零线是表示基本尺寸的一条直线。
图13-27 公差带图
4.标准公差和基本偏差
公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置（相对零线的位置），如图13-28所示。
图13-28 标准公差和基本偏差图示
(1)标准公差
在国家标准极限与配合制中，用以确定公差带大小的任一公差，称为标准公差。标准公差系列是由不同公差等级和不同基本尺寸的标准公差构成。标准公差的符号为IT，国家标准将标准公差分为20级，即IT01、IT0、IT1、IT2…、IT18。其表示尺寸的精确程度从IT01～IT18依次降低。在一般的配合尺寸中，孔用IT6-IT12级，轴用IT5-IT12级。在保证产品质量的前提下，应选用较低的公差等级。标准公差的具体数值见附表19。
(2)基本偏差
在国家标准极限与配合制中，确定公差带相对零线位置的那个极限偏差。其可以是上偏差或下偏差，一般是指靠近零线的那个偏差。当公差带在零线的上方时，基本偏差为下偏差；当公差带在零线的下方时，基本偏差为上偏差，如图13-28所示。
基本偏差的代号用拉丁字母表示，大写字母为孔的基本偏差代号，小写字母为轴基本偏差代号，各28个。轴和孔的基本偏差数值见附表20、附表21。
基本偏差系列如图13-29所示。基本偏差系列图中可知，孔的基本偏差A～H为下偏差，J～ZC为上偏差；轴的基本偏差a～h为上偏差，j～zc为下偏差；JS和js的公差带对称于零线两边，孔和轴的上、下偏差可分别是+IT/2或－IT/2。
基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端开口，开口的一端由标准公差限定。
图13-29 基本偏差系列
原则上公差等级与基本偏差无关，但有少数基本偏差对不同的公差等级使用不同的数值，如K在4到7级范围内使用一种数值，而在其他公差等级范围内全部为零，所以如图13-29所示中，K的基本偏差分成高低不同的两个部分。
根据尺寸公差的定义，基本偏差和标准公差的计算公式如下：
孔：ES=EI+IT 或EI=ES－IT
轴：es=ei+IT 或ei=es－IT
孔和轴的公差带代号由基本偏差代号与公差等级代号组成。
【例12-1】：Φ50H8
【分析】：
H8—孔的公差带代号，H—孔的基本偏差代号，8—标准公差的等级代号。
【例12-2】：Φ50f7
【分析】：
f7—轴的公差带代号，f—轴的基本偏差代号，7—标准公差的等级代号。
5.配合
孔和轴之间的配合可松可紧。
(1)配合种类
①间隙配合
的公差带之上，如图13-30所示。
图13-30 间隙配合
②过渡配合孔与轴装配时，可能有间隙或过盈的配合。孔的公差带与轴的公差带互相交叠，如图13-31所示。
图13-31 过渡配合
③过盈配合孔与轴装配时有过盈（包括最小过盈等于零）的配合。孔的公差带在轴的公差带之下，如图13-32所示。
图13-32 过盈配合
(2)配合制
同一极限制的孔和轴组成配合的一种制度，称为配合制。为了便于选择配合，减少零件加工的专用刀具和量具，国家标准规定了基孔制和基轴制两种配合制度。
①基孔制基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。基孔制的孔称为基准孔，基准孔的下偏差为零，其基本偏差代号为H，如图13-33所示。
图13-33 基孔制配合
②基轴制基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制的轴称为基准轴，基准轴的上偏差为零，其基本偏差代号为h，如图13-34所示。
图13-34 基轴制配合
提示：极限制是经标准化的公差与偏差制度。
13.2.2 极限与配合的标注
1.配合代号
配合代号是由孔和轴的公差带代号组成，书写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号。通常分子中含H的为基孔制配合，分母中含h的为基轴制配合。【例12-3】：Φ25H7/g6
【分析】：
该配合的基本尺寸为Φ25，基孔制的间隙配合，基准孔的公差带为H7，轴的公差带
为g6。
【例12-4】：Φ25N7/h6
【分析】：
该配合的基本尺寸为Φ25，基轴制的过渡配合，基准轴的公差带为h6，孔的公差带
为N7。
2.极限与配合在图样上的标注
(1)在装配图上标注极限与配合，采用组合式注法，即标注配合代号，如图13-35（a）
所示。
(2)在零件图上的标注方法有三种形式：
?只注公差带代号，如图13-35（b）所示；
?只注极限偏差数值，如图13-35（c）所示；
?注出公差带代号及极限偏差数值，如图13-35（d）所示，此时偏差数值必须加上括号。
（a）（b）（c）（d）
图13-35 极限与配合在图样上的标注
(3)标注极限偏差时，偏差数值比基本尺寸数字的字体要小一号，偏差数值前必须注出
正负号（偏差为零时除外）。上、下偏差值的小数点必须对齐，小数点后的位数也必
须相同，如Φ60010.0029.0+-、Φ6003.006.0+-。若上、下偏差的数值相同而符号相反时，则在基本
尺寸后加注“±”号，再书写数值，其数字大小与基本尺寸数字的大小相同，例如
Φ50±0.25。
3.查表确定极限偏差值
根据基本尺寸和配合代号可通过查表得到极限偏差数值。
【例12-5】：孔Φ50H8
【分析】：
查标准公差数值表（附录表19），在基本尺寸大于30至50
孔的基本偏差表（附录附表21），在基本尺寸大于40至50行中查得下偏差H为0；得
，此即孔的偏差，标注为Φ50。
【例12-6】：轴Φ50h7
【分析】：
查标准公差数值表（附录表19），在基本尺寸大于30至50行中查得IT7为25；查
轴的基本偏差表（附录附表20），在基本尺寸大于40至50行中查得上偏差h为0；得
，此即轴的偏差，标注为Φ50。
【例12-7】：孔和轴配合Φ30H7/p6
【分析】：
可根据Φ30H7和Φ30p6分别查标准公差数值表、孔的基本偏差表和轴的基本偏差
表得：
孔：Φ30H7（）；轴Φ30p6（）。由其偏差值可知这对配合为过盈配合。13.3 几何公差简介
13.3.1 几何公差的概念
零件加工后，不仅存在尺寸的误差，而且会产生几何形状误差，以及某些要素的相互位置误差。如图13-36所示，圆柱体的几何形状出现误差。再如图13-37所示，阶梯轴各段圆柱体不同轴线，轴线的位置出现误差。在机器中某些要求较高的零件，不仅需要保证尺寸公差的要求，而且还要保证几何公差的要求，这样才能满足零件的使用要求和装配互换性。
（a）理想形状
《机械制图》教学基本要求 绪论 学习目的和要求：了解机械图样在生产中的用途，明确本课程的性质、任务、教学目标、基本内容以及学习方法。 第一章制图的基本规定 教学内容和要求：本章主要介绍了制图国家标准的基本规定。通过本章的学习，要求学生（1）了解图纸幅面及格式的规定。 （2）了解比例的规定。 （3）了解长仿宋体字、阿拉伯数字和常用字母的规格和写法。 （4）掌握各种图线的型式、主要用途及其画法。 （5）掌握标注尺寸的基本规则、尺寸的组成、常见尺寸的标注方法。 （6）了解常用的绘图工具，掌握其用法。 （7）掌握等分圆周和作正多边形的方法。 （8）熟悉斜度和锥度的概念、画法及标注。 （9）掌握线段连接的作图原理和方法。 （10）了解椭圆的画法。 （11）掌握平面图形的尺寸和线段分析。 （12）掌握绘制平面图形的方法和步骤。 （13）熟悉画草图的基本方法。 重点和难点：图纸幅面及其格式、比例、字体、线型的应用及尺寸标注。几何作图，平面图形的尺寸和线段分析，平面图形的画法。 练习题：字体练习，线型练习，标注尺寸。作正多边形，圆弧连接，画平面图形。 大作业：平面图形绘制（A3图纸） 第二章点、线、面投影 教学内容和要求：本章主要介绍了投影法的概念；点、线、面的投影规律；基本体的投影。 通过本章的学习，要求学生 （1）理解正投影法的概念，掌握正投影法的特性。 （2）掌握点的二面系、三面系投影及其规律、点的投影和该点与直角坐标的关系、画和读点的投影的方法。熟悉两点的相对位置及重影点可见性的判别。 （3）熟悉直线的三面投影、各种位置直线的投影特性；线上点及直线相对位置关系。
（4）熟悉平面的三面投影，各种位置平面的投影特性；面内线、面内点；垂直面与直线相交。 重点和难点：几何作图，平面图形的尺寸和线段分析，平面图形的画法。 练习题：画和读点、直线、平面的投影，分析和标出轴测图及三视图上对应的点、直线、平面的投影；判断直线相对位置；面内点作图方法；特殊位置平面与直线交点作图方 法。 第三章基本体 教学内容和要求：本章主要介绍了基本体的投影（棱柱、棱椎、圆柱、圆锥）；基本体表面取点；截交线和相贯线的画法；通过本章的学习，要求学生 （1）掌握棱柱、棱锥、等平面立体三视图的画法。 （2）掌握圆柱、圆锥、圆球等曲面立体的投影特征和三视图画法。 （3）了解基本体表面取点的方法。 （4）掌握特殊位置平面截平面体、圆柱与圆球的截交线的画法（重点棱柱、圆柱）（5）掌握两圆柱正交时相贯线的简化画法（圆柱正贯、等径圆柱相贯、圆柱切孔） 重点和难点：立体截交线作图方法。 练习题：求基本体表面上点、线、面的投影；求截交线及圆柱相贯线。 第四章轴测图 教学内容和要求：本章主要介绍了轴测投影的基本概念，轴测图的特性、种类和画法。通过本章的学习，要求学生 （1）了解轴测投影的基本概念、轴测图的特性、常用轴测图的种类。 （2）掌握正等轴测图的画法。 （3）了解斜二轴测图的画法。 重点和难点：正等轴测图的画法。 练习题：由已知三视图画轴测图。 第五章组合体视图 教学内容和要求：本章主要介绍了组合体三视图的形成规律；读组合体视图的方法和步骤。 通过本章的学习，要求学生达到以下要求 （1）掌握三视图的形成、三视图之间的关系及三视图的作图方法。 （2）了解组合体的组合形式和形体分析法。 （3）掌握组合体的三视图画法。 （4）了解组合体的尺寸标注。
产品图样基本要求 2012-02-15发布2012-03-01实施
前言 产品图样是产品制作的重要依据。产品图样的正确与否，直接关系到产品的质量。
Q/XW J10001-2012 产品图样基本要求 1 范围 本标准规定了采用计算机辅助设计绘制的产品图样的总则、数据选择与处理规则、单位、制图规则、互换性要素、焊缝表示、材料标注、表面保护、图样绘制、技术要求的书写。 本标准适用于采用计算机辅助设计绘制的产品图样。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法 GB/T 221-2000 钢铁产品牌号表示方法 GB/T 321-2005 优先数和优先数系 GB/T 324-1988 焊缝符号表示法 GB/T 1182-1996 形状和位置公差通则、定义、符号和图样表示法 GB/T 1184-1996 形状和位置公差未注公差值 GB/T 1250-1989 极限数值的表示方法和判定方法 GB/T 1800.2-1998 极限与配合基础第2部分:公差、偏差和配合的基本规定 GB/T 1800.3-1998 极限与配合基础第3部分:标准公差和基本偏差数值表 GB/T 1800.4-1999 极限与配合标准公差等级和孔、轴的极限偏差表 GB/T 1801-1999 公差与配合公差带和配合的选择 GB/T 1803-2003 公差与配合尺寸至18mm孔、轴公差带 GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB 3100-1993 国际单位制及其应用 GB/T 3672.1-2002 橡胶制品的公差第1部分:尺寸公差 GB/T 3672.2-2002 橡胶制品的公差第2部分:几何公差 GB/T 4457.5-1984 机制制图剖面符号 GB/T 4458.1-2002 机械制图图样画法视图 GB/T 4458.2-2003 机械制图装配图中零部件的序号及其编排方法 GB/T 4458.4-2003 机械制图尺寸注法 1

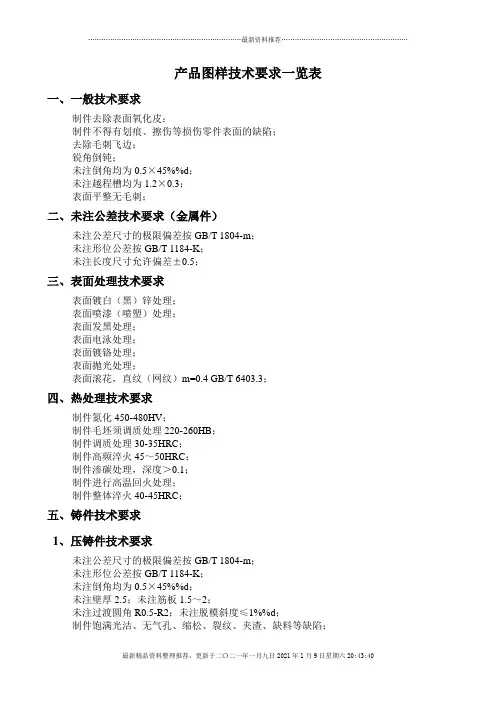

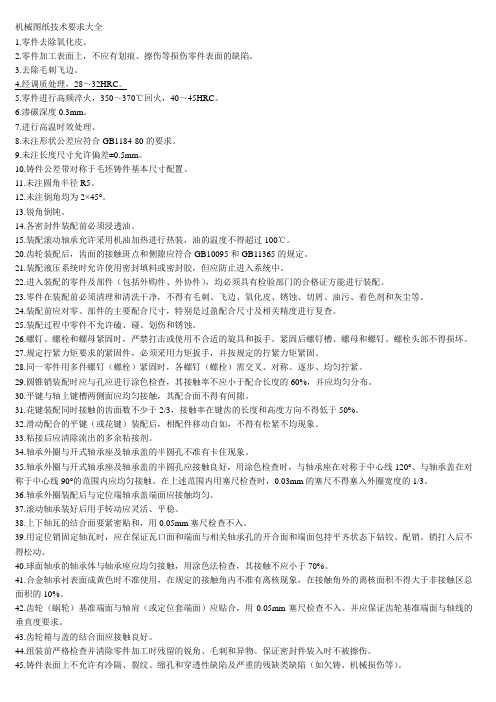

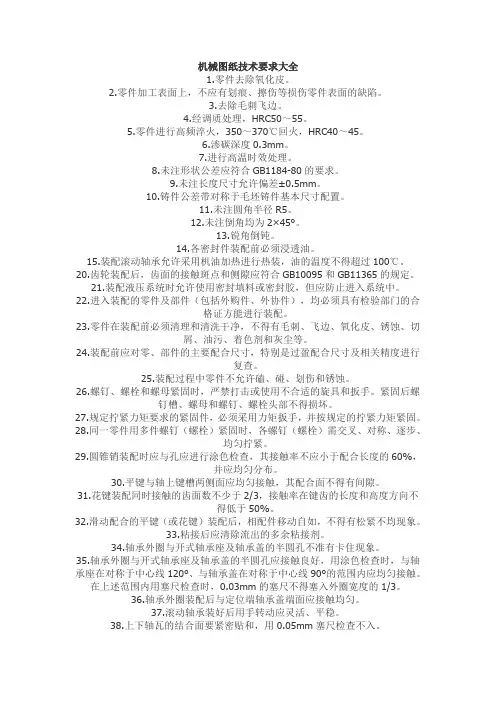

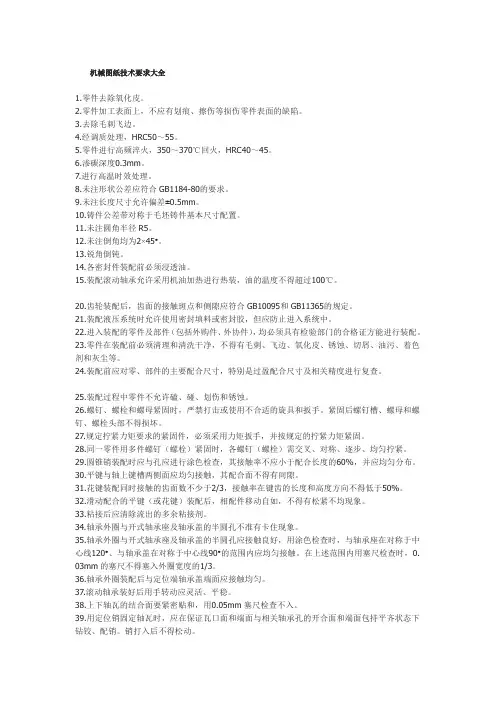

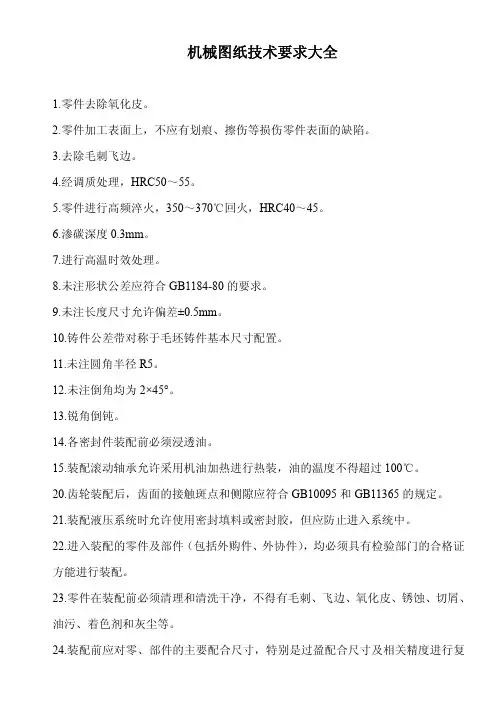

（机械制造行业）机械制图知识产品图样技术要求
