地球物理学基础复习资料 绪论 一．地球物理学的概念，研究特点和研究内容 它是以地球为研究对象的一门应用物理学，是天文学，物理学与地质学之间的 边缘学科。 地球物理学应用物理学的原理和方法研究地球形状，内部构造，物质组成及其 运动规律，探讨地球起源，形成以及演化过程，为维护生态环境，预测和减轻地球 自然灾害，勘探与开发能源和资源做出贡献。包扩地震学，地磁学，地电学，重力 学，地热学，大地测量学，大地构造物理学，地球动力学等。 研究特点：1.交叉学科地球物理学由地质学和物理学发展而来，随着学科 本身的发展，它不断产生新的分支学科，同时促进了各分支学科的相互交叉，加 强了它与地球科学各学科之间的联系。2.间接性都是通过观测和研究物理场的 信息内容实现地质勘查目标，研究的不是地质体本身，而是其物理性质。3 多解 性正演是唯一的，而反演存在多解。不同的地质体具有不同的物理性质，但产 生的物理场可能相同。不同的地质体具有相近的物理性质，由于观测误差，物理 场的观测不完整以及物理场特点研究不够，产生多解。不同的地质体具有相同的 物理性质，即使知道了地质体的物性分布，也无法确定其地质属性。 地球物理学的总趋势：多学科综合和科学的国际合作。 二．地球物理学各分支所依据的物理学原理和研究的物性参数。 地震学：波在弹性介质中的传播。地震体波走时，面波频散，自由振荡的本征 谱特征 重力学：牛顿万有引力定律。地球的重力场和重力位 地磁学：麦克斯韦电磁理论。地磁场和地磁势。 古地磁学：铁磁学。岩石的剩余磁性。 地电学：电磁场理论。天然电场和大地电场 地热学：热学规律，热传导方程。地球热场，热源。 第一章太阳系和地球 一．地球的转动方式。 1.自转地球绕地轴的一种旋转运动，方向自西向东，转速并非完全均匀，有微小变化。 2.公转地球绕太阳以接近正圆的椭圆轨道旋转的运动。 3.平动地球随整个太阳系在宇宙太空中不停地向前运动。 4.进动地球由于旋转，赤道附近向外凸出，日月对此凸出部分的吸引力使地 轴绕黄轴转动，方向自东向西。这种在地球运动过程中，地轴方向发生的运动即 为地球的进动。 5.章动。地轴在空间的运动不仅仅是沿一平滑圆锥面上的转动，地轴还以很小 的振幅在锥面内,外摆动，地球的这种运动叫章动。 二．地球的形状及影响因素。 地球为一梨形不规则回转椭球体。 影响因素：1.地球的自引力---正球体；2.地球的自转----标准扁球体；3.地球内 部物质分布不均匀--不规则回转椭球体
除了可锻铸铁球墨铸铁退火将渗碳体分解为团絮状石墨外，铸铁的热处理目的在于两方面：一是改变基体组织，改善铸铁性能，二是消除铸件应力。值得注意的是：铸件的热处理不能改变铸件原来的石墨形态及分布，即原来是片状或球状的石墨热处理后仍为片状或球状，同时它的尺寸不会变化，分布状况不会变化。 一、时效 铸造过程中铸铁件由表及里冷却速度不一样，形成铸造内应力，若不消除，在切削加工及使用过程中它会使零件变形甚至开裂。为释放应力常采用人工时效及自然时效两种办法。将铸件加热到大约500~560℃保温一定时间，接着随炉冷取出铸件空冷，这种时效为人工时效；自然时效是将铸铁件存放在室外6~18个月，让应力自然释放，这种时效可将应力部分释放，但因用的时间长，效率低，已不太采用。 二、改善铸铁件整体性能为目的热处理 为改善铸铁件整体性能常有消除白口退火，提高韧性的球墨铸铁退火，提高球墨铸铁强度的正火、淬火等。 1.消除白口退火 普通灰口铸铁或球墨铸件表面或薄壁处在铸造过程中因冷却速度过快出现白口，铸铁件无法切削加工。为消除白口降低硬度常将这类铸铁件重新加热到共析温度以上(通常880～900℃)，并保温1～2h（若铸铁Si含量高，时间可短）进行退火，渗碳体分解为石墨，再将铸铁件缓慢冷却至400℃-500℃出炉空冷。在温度700-780℃，即共析温度附近不宜冷速太慢，以便渗碳体过多的转变为石墨，降低了铸铁
件强度。 2.提高韧性的球墨铸铁退火 球墨铸铁在铸造过程中此普通灰口铸铁的白口倾向大，内应力也较大，铸铁件很难得到纯粹的铁素体或珠光体基体，为提高铸铁件的延性或韧性，常将铸铁件重新加热到900-950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。过程中基体中的渗碳体分解出石墨，自奥氏体中析出石墨，这些石墨集聚于原球状石墨周围，基体全转换为铁素体。 若铸态组织由(铁素体＋珠光体)基体，以及球状石墨组成，为提高韧性，只需将珠光体中渗碳体分解转换为铁素体及球状石墨，为此将铸铁件重新加热到700-760℃的共析温度上下经保温后炉冷至600℃出炉变冷。 3.提高球墨铸铁强度的正火 球墨铸铁正火的目的是将基体组织转换为细的珠光体组织。工艺过程是将基体为铁素体及珠光体的球墨铸铁件重新加热到850-900℃温度，原铁素体及珠光体转换为奥氏体，并有部分球状石墨溶解于奥氏体，经保温后空冷奥氏体转变为细珠光体，因此铸件的强度提高。 4.球墨铸铁的淬火并回火处理 球墨铸造件作为轴承需要更高的硬度，常将铸铁件淬火并低温回火处理。工艺是：铸件加热到860-900℃的温度，保温让原基体全部奥氏体化后再在油或熔盐中冷却实现淬火，后经250-350℃加热保温回火，原基体转换为回火马氏体及残留奥氏体组织，原球状石墨形态不变。

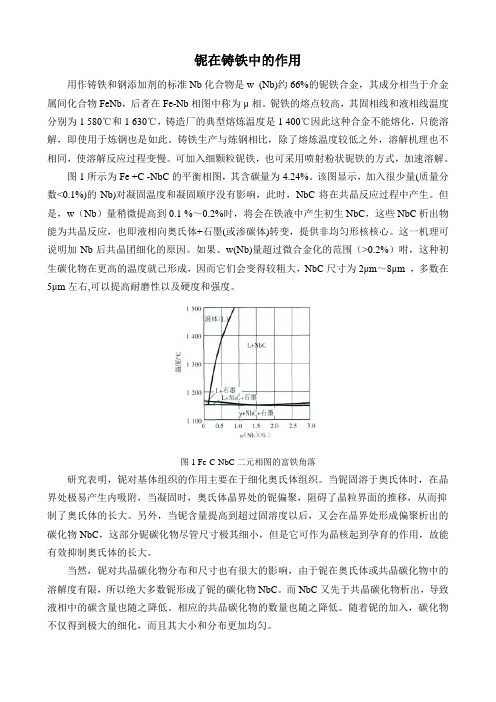

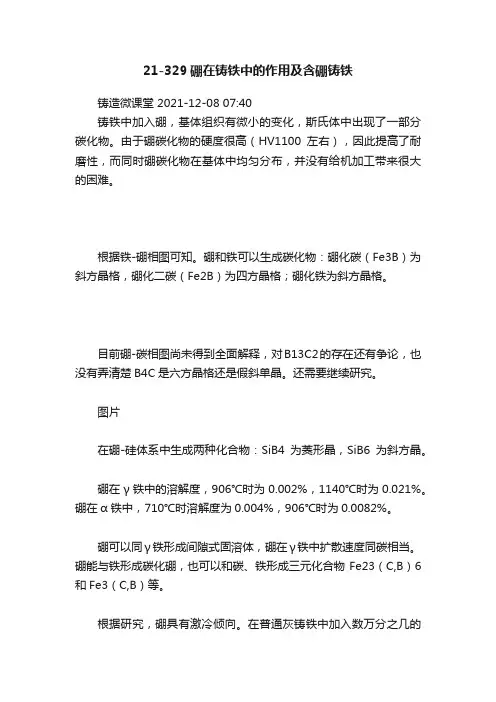

高铬铸铁热处理工艺 化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35 1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行 200~260℃的低温回火。 2、2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。 高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。 加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样? 要控制加热速度，最好在650? ?? ?750? ?? ?? ? 850? ?? ? 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC 成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。 我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26 做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58 我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。 工艺是1050淬火+250~350回火 金属耐磨材料在水泥企业的研究和应用 [摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。 [关键词] 金属耐磨材料水泥企业研究应用 一、金属耐磨材料的概述 材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。 当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。 当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。 金属耐磨材料一般都指的是耐磨钢,能抵抗磨料磨损的钢。这类钢还没有成为一个完全独立的钢种,其中公认的耐磨钢是高锰钢。 二、水泥企业主要使用的耐磨钢
数学与计算科学学院 学年论文 题目定积分在物理学中的应用 姓名邓花蝶 学号 1209403047 专业年级 2012级数学与应用数学 指导教师耿平 2015年 9 月 1 日
定积分在物理学中的应用 ——求刚体的转动惯量 摘要 众所周知，物理学是一门综合性极高的学科，我们在学习的过程常都 会将课堂理论知识和实践活动有机的结合在一起，然而，在物理学中，我 们通常都会遇到很多难题，比如解积分困难等。因此当前我们在对物理学 的学习中，就要将定积分应用到其中。定积分是高等数学的重要组成部分， 在物理学中也有广泛的应用。微元法是将物理问题抽象成定积分非常实用 的方法。本文主要利用＂微元法＂的思想求物理学中几种常见均匀刚体的 转动惯量。 关键词 定积分；物理应用；微元法; 转动惯量；均匀刚体 The application of definite integral in physics ——For the moment of inertia of rigid body Abstract As we all know, physics is a comprehensive high discipline, in the learning process We will usually make the classroom theoretical knowledge and practical activity of organic unifies in together, however, in physics, we often encounter some problems, such as the difficulty of solving integral. So in physics learning, we should apply definite integral to it. The integral is an important part of higher mathematics, they are widely used in physics. The differential method is a practical method that physical problems are abstracted integral.In this paper, using the ideas of "micro element method" to solve inertia of several common uniform rigid body in physics.
铸铁的热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1) 去应力退火热处理； (2) 石墨化热处理； (3) 改变基体组织热处理。本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此 时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应 力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础 研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400C左右。基于这种认识，去应力退火的加热温度应是400C。但是，实践证明这个加热温度并不理想。近期的研究表明，合金
材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图8—1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图8—1灰铸铁应力变化曲线 在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。 从a点开始，粗杆冷却速度超过细杆，二者温差逐渐减小，应力随之减 小，到达b点时应力降为零。此后由于粗杆的线收缩仍然大于细杆，加上细杆进入共析转变后石墨析出引起的膨胀，粗杆中的应力转变为拉应力。 到达c点时粗杆共析转变开始，细杆共析转变结束，两杆温差再次增大， 粗杆受到的拉应力减小。 到达d点时，粗杆受到的拉应力降为零，粗杆所受到的应力又开始转变为压应力。 从e点开始，粗杆的冷却速度再次大于细杆，两杆的温差再次减小，粗 杆受到的压应力开始减小 到达 f 点时，应力再度为零。此时两杆仍然存在温差，粗杆的收缩速度仍然大于细杆，在随后的冷却过程中，粗杆所受到的拉应力继续增大。
定积分在物理中的应用 目录： 一．摘要 二．变力沿直线所作的功 三．液体的侧压力 四．引力问题 五．转动惯量
摘要： 伟大的科学家牛顿，有很多伟大的成就，建立了经典物理理论，比如：牛顿三大定律，万有引力定律等；另外，在数学上也有伟大的成就，创立了微积分。 微积分（Calculus）是高等数学中研究函数的微分、积分以及有关概念和应用的数学分支。它是数学的一个基础学科。内容主要包括极限、微分学、积分学及其应用。微分学包括求导数的运算，是一套关于变化率的理论。它使得函数、速度、加速度和曲线的斜率等均可用一套通用的符号进行讨论。积分学，包括求积分的运算，为定义和计算面积、体积等提供一套通用的方法。 微积分最重要的思想就是用"微元"与"无限逼近"，好像一个事物始终在变化你很难研究，但通过微元分割成一小块一小块，那就可以认为是常量处理，最终加起来就行。 微积分学是微分学和积分学的总称。它是一种数学思想，‘无限细分’就是微分，‘无限求和’就是积分。无限就是极限，极限的思想是微积分的基础，它是用一种运动的思想看待问题。微积分堪称是人类智慧最伟大的成就之一。在高中物理中，微积分思想多次发挥了作用。
定义： 设函数f(x)在[a,b]上有界，在[a ，b]中任意插入若干个分点 a=X0 中科院研究生院硕士研究生入学考试 《地球物理学》考试大纲 本“地球物理学”考试大纲适用于中国科学院研究生院固体地球物理与地球动力学等专业的硕士研究生入学考试。“地球物理学”是相关学科专业的基础理论课程，它的主要内容包括地震学、重力与固体潮、地磁学、地热学及海底扩张与板块构造等部分。要求考生对其基本概念有比较深入的了解，掌握基本原理、方法及一般应用。 一、考试内容 （一）介质弹性与波动理论基础 1．弹性介质、应力与形变 2．弹性介质中的波动传播方程 3．弹性介质中的平面波与球面波 4．界面的影响 5．射线理论 （二）地震学基础 1．断层错动和地震波激发 2．地震仪与地震观测记录，地震的烈度、能量和震级 3．地震发震时间与震源位置的基本确定方法 4．地震体波的走时、振幅与理论地震图 5．球面层中地震体波的走时和地球内部基本构造 6．各种常见震相标示规则及其射线路径 7．地震面波的波动方程、频散方程和上地幔结构 8．地球的自由振荡 （三）地球势理论基础 1．地球重力位与地球形状 2．地球重力异常与地球内部构造 3．地球的固体潮 4．地球磁场的一般性质 5．岩石磁性与古地磁 6．地磁成因 7．地磁感应与地球内部的电导性 （四）热流与地球内部温度 1．热传导、热对流与热辐射 2．大地热流 3．热流方程的简单应用 4．地球内部温度 （五）大陆漂移、海底扩张和板块构造 1．大陆漂移与洋底扩张学说 2．板块构造与运动的基本理论与方法 3．地幔对流的基本理论 二、考试要求 （一）介质弹性与波动理论基础 1、了解并掌握地震波的弹性介质理论基础：弹性力学对介质的四个基本假定，应力与形变的基本定义，应力方程的推导过程以及包括杨氏模量与泊松比在内的五个弹性常数之间的相互关系； 2、熟练推导弹性介质中的波动传播方程，掌握纵波与横波的传播特征，了解其速度与密度及相关弹性常数的相互关系； 3、掌握弹性介质中的平面波与球面波的传播特征，特别是在简谐波情况下的振动与传播特征的异同； 4、了解界面的存在对入射纵（横）波、反射纵（横）波及折射纵（横）波的影响，并且掌握平面纵（横）波转播过程中折射系数与反射系数、转换系数的推导； 5、了解地震波射线理论中的费马原理，Snell定律，射线常数、本多夫定律、首波路径、首波临界角等基本概念。 （二）地震学基础 1、了解天然地震基本成因和断层错动激发地震波的基本概念；了解地震仪与地震观测记录的基本原理；了解地震烈度、能量和震级的基本定义；掌握地震发震时间与震源位置的测定原理与基本方法； 2、对于单个水平界面、单个倾斜界面及多层界面，掌握直达波、反射波与首波的走时方程的推导过程；掌握非匀速介质中迴折波参数方程形式的走时公式的推导，了解在不同速度分布函数的形式下，走时曲线的特征；了解平面层中体波的能量与振幅的关系并掌握在平面简谐波情况下的推导，了解直达波、迴折波、反射波与首波情况下，传播过程中的能量发散过程，以及自由界面对入射平面波的能量分配过程的影响等；简单了解地震体波的振幅受到哪些因素的影响以及利用广义射线理论求解理论地震图的基本原理； 3、掌握球面层中地震体波的射线参数方程与本多夫定律等的推导，不同的速率—深度分布曲线情况下对应的地震射线及其走时方程的推导，并了解正常及特殊情况下的走时曲线特征，掌握走时反演的古登堡方法与赫格罗兹—贝特曼—威歇特方法的一般原理与推导过程； 4、了解并掌握常用地震震相的标示规则及其传播过程中的射线路径、走时及振幅特征； 5、了解地震面波与地震体波在传播过程中的异同点，掌握洛夫波与雷利波的传播特征及在一些简单模型下的波动方程和频散方程；了解地震面波的频散方程及其所反映的地球内部构造，了解并掌握群速度与相速度的基本概念及其相互关系推导与计算方法； 灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力，稳定其几何尺寸，减少或消除切削加工后产生的畸变，需要对铸件进行去应力退火。 去应力退火温度的确定，必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时，即可能发生部分渗碳体的石墨化和粒化，使强度和硬度降低。当含有合金元素时，渗碳体开始分解的温度可提高到650℃左右。 通常，普通灰铸铁去应力退火温度以550℃为宜，低合金灰铸铁为600℃，高合金灰铸铁是可提高到650℃，加热速度一般选用60～120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢，以免产生二次残余内应力，冷却速度一般控制在20～40℃/h，冷却到200～150℃以下，可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度，改善加工性能，提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时，可进行低温石墨化退火；当铸件中共晶渗碳体数量较多时，须进行高温石墨化退火。 （1）低温石墨化退火，铸铁低温退火时会出现共析渗碳体石墨化与粒化，从而使铸件硬度降低，塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度，保温一段时间使共析渗碳体分解，然后随炉冷却。 （2）高温石墨化退火，高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度，使铸铁中的自由渗碳体分解为奥氏体和石墨，保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性，或作为表面淬火的预备热处理，改善基体组织。一般的正火是将铸件加热到Ac上限+30～50℃，使原始组织转变为奥氏体，保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体，则必须先加热到Ac1上限+50～100℃的温度，先进行高温石墨化以消除自由渗碳体在正火温度范围内，温度愈高，硬度也愈高。因此，要求正火后的铸铁具有较高硬度和耐磨性时，可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量，从而对硬度产生影响。冷速愈大，析出的铁素体数量愈少，硬度愈高。因此可采用控制冷却速度的方法）（空冷、风冷、雾冷），达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30～50℃的温度，一般取850～900℃，使组织转变成奥氏体，并在此温度下保温，以增加碳在奥氏体中的溶解度，然后进行淬火，通常采用油淬。 对于形状复杂或大型铸件应缓慢加热，必要时可在500～650℃预热，以避免不均匀加热而造成开裂。 随奥氏体化温度升高，淬火后的硬度越高，但过高的奥氏体化温度，不但增加铸铁变形和开裂的危险，并产生较多的残留奥氏体，使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。 绪论 一.地球物理学的概念，研究特点和研究内容 它是以地球为研究对象的一门应用物理学，是天文学，物理学与地质学Z间的边缘学科。 地球物理学应用物理学的原理和方法研究地球形状，内部构造，物质组成及其运动规律，探讨地球起源，形成以及演化过程，为维护生态环境，预测和减轻地球自然灾害，勘探与开发能源和资源做出贡献。包扩地震学，地磁学，地电学，重力学，地热学，大地测量学，大地构造物理学，地球动力学等。 研究特点：1?交叉学科地球物理学由地质学和物理学发展而来，随着学科本身的发展，它不断产生新的分支学科，同时促进了各分支学科的相互交叉，加强了它与地球科学各学科之间的联系。2.间接性都是通过观测和研究物理场的信息内容实现地质勘查目标，研究的不是地质体本身，而是其物理性质。3多解性止演是唯一的，而反演存在多解。不同的地质体具有不同的物理性质，但产生的物理场可能相同。不同的地质体具有相近的物理性质，由于观测误差，物理场的观测不完整以及物理场特点研究不够，产生多解。不同的地质体具有相同的物理性质，即使知道了地质体的物性分布，也无法确定其地质属性。地球物理学的总趋势：多学科综合和科学的国际合作。二?地球物理学各分支所依据的物理学原理和研究的物性参数。 地震学：波在弹性介质屮的传播。地震体波走时，而波频散，自由振荡的本征谱特征重力学：牛顿万有引力定律。地球的重力场和重力位 地磁学：麦克斯韦电磁理论。地磁场和地磁势。 占地磁学：铁磁学。岩石的剩余磁性。 地电学：电磁场理论。天然电场和大地电场 地热学：热学规律，热传导方程。地球热场，热源。 第一章太阳系和地球 一?地球的转动方式。 1?自转地球绕地轴的一种旋转运动，方向自西向东，转速并非完全均匀，冇微小变化。 2.公转地球绕太阳以接近正圆的椭圆轨道旋转的运动。 3?平动地球随整个太阳系在宇宙太空屮不停地向前运动。 4?进动地球曲于旋转，赤道附近向外凸出，口月对此凸出部分的吸引力使地轴绕黄轴转动，方向门东向曲。这种在地球运动过程中，地轴方向发生的运动即为地球的进动。 5. 章动。地轴在空间的运动不仅仅是沿一平滑圆锥面上的转动，地轴还以很小的振幅在锥面内,外摆动，地球的这种运动叫章动。 二.地球的形状及影响因索。 地球为一梨形不规则回转椭球体。 影响因素：1?地球的自引力…正球体；2?地球的自转■…标准扁球体；3.地球内部物质分布不均匀-不规则冋转椭球体 铸铁热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1)去应力退火热处理；(2)石墨化热处理；(3)改变基体组织热处理。本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础 研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。基于这种认识，去应力退火的加热温度应是400℃。但是，实践证明这个加热温度并不理想。近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图1 灰铸铁应力变化曲线 铸铁的热处理 铸铁的热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1)去应力退火热处理； (2) 石墨化热处理； (3) 改变基体组织热处理。 本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础 研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。基于这种认识，去应力退火的加热温度应是400℃。但是，实践证明这个加热温度并不理想。近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图8─1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图8─1 灰铸铁应力变化曲线 在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。 从a点开始，粗杆冷却速度超过细杆，二者温差逐渐减小，应力随之减小，到达b点时应力降为零。此后由于粗杆的线收缩仍然大于细杆，加上细杆进入共析转变后石墨析出引起的膨胀，粗杆中的应力转变为拉应力。 到达c点时粗杆共析转变开始，细杆共析转变结束，两杆温差再次增大，粗杆受到的拉应力减小。 铸铁的热处理工艺 newmaker 铸铁的热处理和钢的热处埋有相同之处 ，也有 不同之处。铸铁的热处理一般不能改善原始组织中石墨的形态和分布状况。对灰口铸铁来说，由于片状石墨所引起的应力集中效应是对铸铁性能起主导作用的困素，因此对灰口铸铁施以热处理的强化效果远不如钢和球铁那样显著。故友口铸铁热处理工艺主要为退火、正火等。对于球铁来说，由于石墨呈球状，对基体的割裂作用大大减轻，通过热处理可使基作组织充分发挥作用，从而可以显著改善球性的机械性能。 故球铁像钢一样，其热处理工艺有退火、正火、调质、多温淬火、感应加热淬火和表面化学热处理等。 1.消除应力退火 由于铸件壁厚不均匀，在加热，冷却及相变过程中，会产生效应力和组织应力。另外大型零件在机加工之后其内部也易残存应力，所有这些内应力都必须消除。去应力退火通常的加热温度为500～550℃保温时间为2～8h ，然后炉冷（灰口铁）或空冷（球铁）。采用这种工艺可消除 铸件内应力的90～95％，但铸铁组织不发生变化。若温度超过550℃或保温时间过长，反而会引起石墨化，使铸件强度和硬度降低。 2.消除铸件白口的高温石墨化退火 铸件冷却时，表层及薄截面处，往往产生白口。白口组织硬而脆、加工性能差、易剥落。因此必须采用退火（或正火）的方法消除白口组织。退火工艺为：加热到550－950℃保温2～5 h ，随后炉冷到 500—550℃再出炉空冷。在高温保温期间 ，游高渗碳体和共晶渗碳体分解为石墨和A ，在随后护冷过程中二次渗碳体和共析渗碳体也分解，发生石墨化过程。由于渗碳体的分解，导致硬度下降，从而提高了切削加工性。 3.球铁的正火 球铁正火的目的是为了获得珠光体基体组织，并细化晶粒，均匀组织，以提高铸件的机械性能。有时正火也是球铁表面淬火在组织上的准备、正 火分高温正火和低温正火。高温正火温度一般不超过950～980℃，低温正火一般加热到共折温度区间820～860℃。正火之后一般还需进行四人处理，以消除正火时产生的内应力。 授课题目定积分在物理上的应用 课时数1课时 教学目标用定积分解决物理学上的变力做功以及液体压力问题。 重点与难点教学重点：定积分方法分析变力做功和液体压力。教学难点：定积分的元素法以及物理量的计算公式。 学情分析我所教授的学生从知识结构上来说属于好坏差别很大，有的接受新知识很快，有的很慢，有的根本听不懂，基 于这些特点，结合教学内容，我以板书教学为主，多媒 体教学为辅，把概念较强的课本知识直观化、形象化， 引导学生探索性学习。 教材分析本次课是学生学习完定积分的概念和计算方法以及定积分在几何上的应用后的学习，定积分的元素法在几何和 物理上的应用为学生尝试解决各种实际问题做了很好的 铺垫。将来把元素法的思想推广到多元函数后，其应用 范围将会更宽更广。所以无论从内容还是数学思想方面， 本次课在教材中都处于重要的地位。 教学方法根据对学生的学情分析，本次课主要采用案例教学法，问题驱动教学法，讲与练互相结合，以教师的引导和讲 解为主，同时充分调动学生学习的主动性和思考问题的 积极性。 教学手段传统教学与多媒体资源相结合。 课程资源 同济大学《高等数学》（第七版）上册 教学内容与过程 一、 变力沿直线所作的功 dx x F dW )(= ?=b a dx x F W )( ，求电场力所做的功。 处处移动到从距离点电荷直线下，一个单位正电荷沿电荷所产生的电场作用、在一个带例)(1b a b a q <+为时，由库仑定律电场力原点解：当单位正电荷距离r 2r q k F = dr r kq dW 2=则功的元素为： 所求功为 )11(]1[2b a kq r kq dr r kq W b a b a -=-==? 例2、在底面积为S 的圆柱形容器中盛有一定量的气体，由于气体的膨胀，把容器中的一个面积为S 的活塞a 移动到b 处（如图），求移动过程中气体压力所做的功。 解：建立坐标系如图. 由波义耳---马略特定律知压强p 与体积V 成反比，即xS k V k p == ，故作用在活塞上的力为 x k S p F =?= x a b x x x d +q +o r a b r r d r +1+S o x a b x x d x + 第十一章铸铁习题与思考题 (一)填空题 1．碳在铸铁中的存在形式有和。 2．影响铸铁石墨化最主要的因素是和。 3．根据石墨形态，铸铁可分为、、和。 4 根据生产方法的不同，可锻铸铁可分为和。 5 球墨铸铁是用一定成分的铁水经和后获得的石墨呈的铸铁。 6 HT350是的一个牌号，其中350是指为。 7 KTH300－06是的一个牌号，其中300是指为；06是指为。8．QT1200—01是的一个牌号，其中1200是指为；01是指为。】 9 普通灰口铸铁按基体的不同可分为、、。其中以的强度和耐磨性最好。 10．可锻铸铁按基体的不同可分为和。 11 球墨铸铁按铸态下基体的不同可分为、和。 12．球墨铸铁经等温淬火其组织为。 13 铸铁（除白口铸铁外）与钢相比较，其成分上的特点是和高，其组织上 的特点是。 14 球墨铸铁的强度、塑性和韧性较普通灰口铸铁为高，这是因为。 15 生产变质铸铁常选用和作为变质剂。 16．生产球墨铸铁常选用和作为球化剂。 17 生产可锻铸铁的方法是。 18 灰口铸铁铸件薄壁处（由于冷却速度快）出现组织，造成困难，采用克 服之。 ' 19 铸铁具有优良的性、性、性和性。 20 普通灰口铸铁软化退火时，铸铁基体中的全部或部分石墨化，因而软化退火也叫 做退火。 21．球墨铸铁等温淬火的目的，是提高它以及和。 22 铸铁件正火的目的是提高和，并为表面淬火做好组织准备。 23 灰口铸铁经正火处理，所获得的组织为。 24 球墨铸铁的淬透性比较好，一般件采用淬，形状简单硬度要求较高时采用淬。 25．普通灰口铸铁软化退火的主要目的是和。 （二)判断题 1．可锻铸铁在高温状态下可以进行锻造加工。 ； 2．铸铁可以经过热处理来改变基体组织和石墨形态。 3．可以通过热处理的方法获得球墨铸铁。 4．共析反应时形成共析石墨(石墨化)不易进行 5．利用热处理方法来提高普通灰口铸铁的机械性能其效果较显著。 6．可以通过热处理方法提高球墨铸铁的机械性能其效果较显著。 7．灰口铸铁的抗拉强度、韧性和塑性均较钢低得多，这是由于石墨存在，不仅割裂了基体的连续性，而且在尖角处造成应力集中的结果。 8．碳全部以渗碳体形式存在的铸铁是白口铸铁。 9．由于石墨的存在，可以把铸铁看成是分布有空洞和裂纹的钢 10．含石墨的铸铁具有低的缺口敏感性。 11．含石墨的铸铁切削加工性比钢差，所以切削薄壁、快冷的铸铁零件毛坯时容易崩刃。: 12 灰口铸铁与孕育铸铁组织的主要区别是孕育铸铁的石墨片细而密。 13 可锻铸铁是由灰口铸铁经可锻化退火得到。 第一章 地球物理学、地球物理学的组成、研究方法与特点 第二章 新星云假说的内容、太阳系的构成 第三章 名词：衰变常数、半衰期 放射性衰变公式测年公式的使用条件及计算 第四章 名词：进动、章动、欧拉自由章动、钱德勒晃动、极移 基本理论：进动、章动和晃动的研究方法、维度观测原理 第五章 名词：地球形状、大地水准面、正常重力、重力异常、固体潮、地球扁率、正常重力公式、（各种）重力校正、相对和绝对重力测量、重力均衡 基本理论与基础知识：地球内部重力场特征、重力均衡与均衡模式、重力校正的物理意义、绝对重力的测量方法、相对重力的测量方法、确定地球形状的步骤 基本技能：重力校正与重力异常的计算 第六章 名词：体波、面波、横波、纵波、地球自由震荡、地震波影区、频散、费马原理 理论：地震波的分类，各类震相的传波、地层的圈层结构、地球自由振荡的分类与特征、snell定理 技能：费马原理与snell定理、拐点法积分法与球对称地球速度分布、各（远、近）震相的传播路径 第七章 名词：地震基本参数、烈度、震级、地震预报 基本理论：全球性地震带的分布及其解释、中国地震带的分布、宏观震中与微观震中异同基本技能：震源机制解的意义与表示方法 第八章 名词：地磁要素、磁子午面、磁偏角、磁倾角、基本磁场、地磁极与磁极、古地磁学、地球磁矩、视电阻率 基本理论：地磁场的基本特征、地磁要素在地表的分布特征、地磁场长期变化特征、物质磁性分类、天然剩磁的分类、热剩磁的特点、古地磁学的基本原理和工作方法、电磁场的穿透深度及影响因素、地球电场的研究方法、地磁场高斯系数的物理意义 基本技能：磁偶极子场的计算 第九章 名词：热流、热导率、比热、热扩散系数、热产率、大地热流 基本理论：地球内部的热原类型、地球内部热的传输机制、热流测量的影响因素、全球热流分布特征、地球内部分布特征 基本技能：地表热流的测量方法 第十章 名词解释：转换断层 基本理论：板块构造理论的地球物理观测依据、板块边界的三种形态 技能：利用板块构造理论解释地震活动性 球墨铸铁热处理方法之探讨 陆卫倩：（上海电机学院机械工程学院，上海200240）中国铸造装备与技术4／2010 高级工程师，原任上海机床厂有限公司磨床研究所高级工程师，现任上海电机学院副教授，主要从事零件失效分析和金属材料热处理 本文详细介绍了球墨铸铁件的各种热处理工艺，并简单介绍了纳米技术在球墨铸铁件表面处理中的应用。从文献资料来看，经纳米技术表面处理后的球墨铸铁件具有良好的自润性、良好的耐磨性、良好的耐蚀性，因此是一种非常有前途的表面处理。 众所周知：热处理是一项改进金属材料品质的方法，借助热处理可以改变或影响铸铁的组织及性质，同时还可获得更高的强度、硬度和耐磨性等。铸铁热处理的种类繁多，但基本上可分成两大类：第一类是组织构造不会由热处理而发生变化或者也不应该发生改变的，第二类则是基本的组织结构发生变化者。第一种热处理主要是用于消除内应力，热处理后组织、强度及其它力学性质等没有因热处理而发生明显变化。第二种热处理能使基体组织发生明显的变化，这种热处理大致分为五类：①退火：其目的主要在于分解碳化物，降低铸铁的硬度，提高加工性能；②正火：其目的主要用于改进铸铁组织、获得均匀分布的力学性能；③淬火：其目的主要是为了获得比较高的硬度和表面耐磨性；④表面硬化处理：其目的主要是获得表面硬化层，同时得到较高的表面耐磨性；⑤析出硬化处理：其目的主要是为获得更高强度。 铸铁种类繁多，有灰口铸铁、白口铸铁、蠕墨铸铁、球墨铸铁等等，它们的组织结构也各不相同。一般根据凝固过程中的析出物———共晶石墨或共晶碳化物来分类:基体内主要含片状石墨者称之为灰铸铁，主要含碳化物者称之为白口铸铁。事实上白口铸铁由于具有很高的硬度与脆性用途较少；而灰铸铁的性质主要是由共晶石墨的形状与大小而定，这些析出的石墨无法经由热处理予以改进，因此具有非常低的强度及硬度。但若铁液添加镁及稀土金属能使石墨在凝固过程中以球状析出成为球墨铸铁，那么情况就有所不同。由于球墨铸铁其性质与基体相同的钢接近，故通过热处理可使强度、硬度明显提高，弹性模数、伸长率也有不同程度的提高。但是不同的热处理对球墨铸铁的作用完全不同，在工程上用的比较多的是退火、正火和析出硬化处理；事实上球墨铸铁同样可以通过调质、等温淬火处理以及渗氮、渗硼和低温气体碳氮共渗来改善其力学性能。下面就球墨铸铁的热处理方法予以探讨。 【1】球墨铸铁的常规热处理 1.1退火处理 若要提高球墨铸铁的韧性可采用退火处理。球墨铸铁在铸造过程中比普通灰口铸铁的白口倾向大，内应力也较大，球墨铸铁件很难得到纯粹的铁素体或珠光体基体。为提高球墨铸铁件的延性或韧性，可将球墨铸铁件重新加热到900～950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。在此过程中基体中的渗碳体会分解出石墨，奥氏体中会析出石墨，这些石墨集聚于原球状石墨周围，基体则全转换为铁素体，从而提高球墨铸铁的韧性。若铸态组织由（铁素体＋珠光体）为基体+球状石墨组成，那么只需将球墨铸铁件重新加热到700～760℃的共析温度上下经保温后炉冷至600℃出炉变冷，就能将珠光体中渗碳体分解转换为铁素体及球状石墨来提高其韧性。 1.2正火处理 《地球物理学原理》课程简介 课程编号: 14120 课程名称：地球物理学原理 英文名称：Principles of Applied Geophysics 学时：100 学分： 5 课程简介： 《地球物理学原理》是地球物理和应用地球物理专业的主干专业课程，也是新调整后的地矿类工科本科专业的主要专业基础课之一。 《地球物理学原理》是应用地球物理专业的新课程体系－“应用地球物理学原理”、“应用地球物理的数据采集与处理”、“地球物理反演的基本理论及应用方法”和“地球物理方法的综合应用与解释”4本专业系列课程的第1门课程，是整个专业系列课程的基础。 《地球物理学原理》课程是应用地球物理专业的必修专业课程之一。它的主要任务和目的是从应用地球物理学科的整体角度上，系统地向学生传授应用地球物理的基础知识、基本原理和基本方法，使学生能完整和系统地掌握应用地球物理的专业基础知识，具有专业基础扎实，知识面较宽，适应性较强，为后续的专业课程的学习及以后的工作打好良好的专业基础。 本课程共九章，由四个部分组成： 1）应用地球物理方法的物质基础，重点为物性参数及影响因素； 2）地球物理场的基本特征，重点为地球物理正常场特征的叙述； 3）应用地球物理常用的正演方法，主要为数值模拟方法和物理模拟方法； 4）常用应用地球物理方法的基本原理，主要包括重力、磁法、电法、地震、放射性、地热和测井等方法的基本原理。 本课程的先导课程为数学、物理、场论、计算方法和地质基础课，后续课为“应用地球物理的数据采集与处理”、“地球物理反演的基本理论及应用方法”和“地球物理方法的综合应用与解释”。 授课对象：地球物理专业、工科勘察技术专业的本科生 教材：张胜业、潘玉玲主编，应用地球物理学原理，中国地质大学出版社，2004 参考书： 1．罗孝宽、郭绍雍，应用地球物理教程——重力磁法，地质出版社，1991 2．傅良魁，应用地球物理教程——电法放射性地热，地质出版社，1991 3．何樵登、熊维纲，应用地球物理教程——地震，地质出版社，1991 4．周远田，地球物理测井教程，中国地质大学出版社，1999 主讲教师：张胜业、徐义贤、张玉芬、顾汉明、潘和平等 开课教师所在的院系：地空学院地球物理系中科院地球物理学
灰铸铁的热处理
地球物理学基础复习资料.docx
铸铁热处理
铸铁的热处理
铸铁的热处理工艺
定积分在物理上的应用(学习资料)
金属学与热处理第十一章 铸铁习题与思考题
长安大学地球物理学原理-重点
球墨铸铁热处理方法之探讨
《地球物理学原理》课程简介
相关主题
文本预览
