《离心压缩机工程技术规定》 《离心压缩机工程技术规定》对工业装置内使用的离心压缩机提出了最低限度的要求，对离心压缩机采用的标准、规范及其性能、设计、结构、动力学、辅助设备、驱动机、试验及标志、包装和采购等方面作了规定。 《离心压缩机工程技术规定》由中国成达工程公司漆明贵编写，范德明、魏宗胜负责校审。 1. 总则 2. 基本设计 3. 辅助设备 4.检验和试验 5.涂漆、标志、包装和运输 6.卖方应提供的图纸及资料 7.保证 8.拒收 附录 A 设计基础 B 主要参考标准、规范和规定 C 参考的卖方供货范围 D 卖方应提供的图纸及资料 E 油漆颜色 1. 总则 范围 本规定连同订货合同书/询价书和数据表一起提出对离心式压缩机及辅助设备等在设计、制造、检验、试验等方面的基本要求。 工程特殊要求 “工程特殊要求”是根据用户特殊要求或现场的特殊要求以及特定工程设计基础数据对本通用规定有关条款所作的修改，作为本通用规定的附件。当“工程特殊要求”与本规定发生矛盾时，以“工程特殊要求”为准。 准和规范 下列标准和规范及附件A列出的标准和规范的最新版应构成本规定的一部分： API 617 一般炼油厂用离心式压缩机 或JB/T6443 离心压缩机(根据具体工程的要求选用) API 613 炼油厂用特殊用途齿轮箱 API 614 特殊用途的润滑油，密封油及调节油系统 API 670 振动、轴位移和轴承温度监控系统 API 671 炼油厂特殊用途联轴器
当买方的数据表/工程规定与规定的标准和规范或法规要求有偏离时，卖方应及时将偏离内容提交买方供确认。 数据表及相关规定 买方数据表给出基本的工艺数据和特殊要求。 装置通用工程规定与离心式压缩机组的设计、制造、检验、试验等有关的相关专业工程技术规定，在工程设计中必须遵守执行。 当卖方不能接受买方数据表或工程技术规定的某些条款时，卖方应及时通知买方，列出偏差表并推荐可选的设计以征求买方意见。 卖方图纸和资料要求 卖方应按买方采购申请单要求的图纸和资料的项目和进度分期分批提交图纸和资料。具体要求将在合同中进一步明确。 买方对卖方提供的图纸和资料的审查和同意并不能解除卖方对订货合同书应尽的义务。 所有图纸和资料应给出业主名称、买方工程号、合同号、设备位号及设备名称。 卖方提交文件中所有的参数应采用国际单位制表示。 文件的优先顺序 买方文件的优先顺序是订货合同、数据表、工程技术规定、有关的标准和规范。 2. 基本设计 一般要求 除非另有规定，压缩机制造厂应对整个压缩机组包括齿轮箱、驱动机、油系统、控制及仪表、辅机和管道系统等负全部责任，并负责各部件之间的协调。 所有部件应有经证实的在相似操作条件下使用的成功经验。除非经买方特别同意，样机将不被接受。 机组的布置应合理，以便为操作和维护提供足够的空间和安全通道。 卖方应根据给定气体组分核算比热、压缩性系数及其它压缩机设计所需的气体物性参数。卖方应保证所有规定工况下的性能(即流量和压头)及正常工况下的轴功率。 对于变转速压缩机，正常工况时的压头和流量应能在正常转速的＋2%范围内得到满足，轴功率容差在＋4%以内。对于恒速压缩机，在保证正常流量的同时，压头的容差应在＋4%～0%之间，且轴功率容差在＋4%～0%之间。 压缩机的压力—流量的性能曲线从额定点到喘振点应连续上升。 机壳 机壳的厚度应适合于规定的设计压力和试验压力，并考虑至少有 mm腐蚀裕度。 机壳的设计压力至少应等于最高吸入压力与跳闸转速时所有规定工况条件的最恶劣的组合条件下操作压缩机可能产生的最大升压之和，或等于买方规定的安全阀设定值。任何情况下，上述最高吸入压力不低于大气压。 对于低温条件操作的压缩机机壳的设计温度应低于预计的最低操作温度；其它场合使用的压缩机，机壳的设计温度应不低于预计的最高操作温度加10℃。
3 标准零部件的选用及主要零部件的设计[][][]789 3.1 法兰的选用[]10 法兰标准分为压力容器法兰标准和管法兰标准，其尺寸和密封面的形式的确定是由法兰的公称直径和公称压力来确定的。 3.1.1 容器法兰的选用 由于长颈对焊凸凹密封面法兰，安装时易于对中，还能有效的防治垫片挤出压紧面，并且利于密封，适用于 6.4PN MPa ≤的压力容器。小段的管箱与管板及筒体的连接选用如图3—1所示的法兰连接。材料选用16MnR 。 图3—1 容器法兰 DN =1000㎜,D =1215㎜,235Q A F -?2D =1110㎜, 3D =1097㎜, δ=100㎜, H =175㎜, h =42㎜, 1δ=28㎜, 2δ=32㎜, R =15㎜, d =33㎜, 对接筒体的最小厚度0δ=14㎜， 螺栓选用48个M 30×250，法兰质量为m =334.2㎏ 对于浮动端的管板与封头的连接选用了带法兰的球冠型封头，因此其尺寸暂不与设计，它属于非标准件。 3.1.2 管法兰的选取 管法兰的设计采用1997年由原化学工业部颁发的《钢质管法兰、垫片、紧固件》标准来选取的。根据压力不同，选用了不同的法兰形式，具体数据见表3—1。如图3—2和图3—3所示，材料选用20号钢。
表3—1 标准 形式 公称直 径DN 钢管外径1A 法兰外径D 法兰厚度 C 螺孔直径K 颈的直 边高度 1H 4.0PN MPa = 2059597HG - 带颈对焊 300 325 515 28 450 18 0.6PN MPa = 2059397HG - 板式平焊 300 325 440 24 395 0 2059397HG - 板式平焊 400 426 540 28 495 0 图3—2管法兰 图3—3 管法兰 3.2 封头 对于封头在前面计算时我已对此作了较粗略的说明，根据/473795GB T -在小端和大端都选用了标准椭圆封头。在这里给出具数据，以供下面的设计计算作参考。见表3—2。材料选用16MnR 。
第三部分 设备设计计算与选型 3.1苯∕甲苯精馏塔的设计计算 通过计算D=1.435kmol/h ， η=F D F D x x ，设%98=η可知原料液的处理量为F=7.325kmol/h ，由于每小时处理量很小，所以先储存在储罐里，等20小时后再精馏。故D=28.7h koml ,F=146.5kmol/h ,组分为18.0x =F ,要求塔顶馏出液的组成为90.0x D =,塔底釜液的组成为01.0x W =。 设计条件如下： 操作压力:4kPa （塔顶表压）； 进料热状况:自选； 回流比:自选； 单板压降:≤0.7kPa ； 全塔压降:%52=T E 。 3.1.1精馏塔的物料衡算 (1) 原料液及塔顶、塔底产品的摩尔分率 苯的摩尔质量 11.78M A =kg/kmol 甲苯的摩尔质量 13.92M B =kg/kmol 18.0x =F 90.0x D = 01.0x W = (2) 原料液及塔顶、塔底产品的平均摩尔质量 =F M 0.18×78.11+(1-0.18)×92.13=89.606kg/kmol =D M 0.9×78.11+(1-0.9)×92.13=79.512kg/kmol =W M 0.01×78.11+(1-0.01)×92.13=91.9898kg/kmol (3) 物料衡算 原料处理量 F=146.5kmol/h 总物料衡算 146.5=D+W 苯物料衡算 146.5×0.18=0.9×D+0.01×W 联立解得 D=27.89kmol/h W=118.52kmol/h
3.1.2 塔板数的确定 (1)理论板层数T N 的求取 苯—甲苯属理想物系，可采用图解法求理论板层数。 ①由物性手册查得苯—甲苯物系的气液平衡数据，绘出x —y 图，见下图3.1 图3.1图解法求理论板层数 ②求最小回流比及操作回流比。 采用作图法求最小回流比。在图中对角线上，自点e （0.45，0.45）作垂线ef 即为进料线（q 线），该线与平衡线的交点坐标为 667.0y q = 450.0x q = 故最小回流比为 1.1217 .0233 .045.0667.0667.09.0x y y x q q q min ==--= --= D R 取操作回流比为 R=22.21.12min =?=R ③求精馏塔的气、液相负荷 L=RD=2.2×27.89=61.358kmol/h
压缩机选型设计规范 （发布日期：2008-07-21） -- 1适用范围 本规范适用于房间空调器选用定速R22/R407C/R410A制冷剂压缩机时的设计。具体数值如与压缩机厂家提供的规格书有冲突部分，以相应的厂家提供的规格书为准。其它制冷剂压缩机可参考执行。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 7725 房间空气调节器 GB 12021.3 房间空气调节器能源效率限定值及节能评价值 QMG-J11.009 家用产品试验指引 QMG-J21.001 房间空气调节器 QMG-J80.004 零部件耐候性试验和评价方法 QMG-J81.001 包装运输试验评价方法 QMG-J81.004 振动运输试验方法 QMG-J82.001 异常噪声检测、判定方法 QMG-J82.007 房间空气调节器凝露试验判定方法 QMG-J82.014 分体式空调器非标安装评价方法 QMG-J84.001 产品可靠性评定导则 QMG-J84.002 产品可靠性试验室评定方法 QMG-J84.006 整机一般环境长期运行试验规范 QMG-J85.004 家用空调和类似用途产品安全标准 3设计要求 3.1 压缩机选用参考： 3.1.1 对于压机本体能力的挑选要根据冷媒种类、设计要求的能效比、所用系统的大小等综合来决定。 （例如要开发EER为3.4的R22冷媒35机，要选的压机本体能力约为3500W，如是R410A 机型则可按下浮5%来选取） 3.1.2 压缩机必须预留有接地螺丝孔(一般为M4)。 3.1.3 对于T1工况机型：在满足整机能效要求情况下尽量选用转子式压缩机，能效实在满足不了才 用涡旋式压缩机。对于T3工况机型：尽量选用转子式压缩机，客户指定时才用活塞式压缩机。

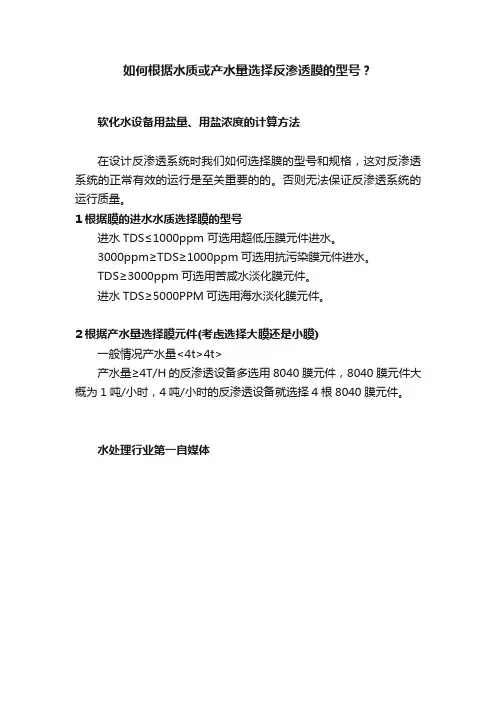

反渗透的设计原则 一、了解产水量 根据用户的需求，确定设备每小时的产水量。 二、膜型号的选择 1、根据膜的进水水质选择膜的型号： 进水（溶解性固体）TDS≤1000ppm 可选用超低压膜元件 进水3000ppm≥TDS≥1000ppm可选用抗污染膜元件 进水TDS≥3000ppm可选用苦咸水淡化膜元件 进水TDS≥5000PPM可选用海水淡化膜元件 2、根据产水量选择膜元件： 一般情况∶产水量＜4T/H的反渗透设备多选用4040膜元件； 产水量≥4T/H的反渗透设备多选用8040膜元件。三、膜元件的确定： 单支膜元件的产水量通常是指其标准产水量(即在25℃，在满足进水条件下的产水量)但考虑到进水温度、进水水质、以及膜的产水量衰减、膜的排列方式等诸多因素，在选择膜元件的数量时一定要留出一定的余量，以保证反渗透装置的设计产水量。 计算系统所需的膜元件时，用系统设计产水量除膜元件平均产水量，所得的最大整数值为膜元件的最低数。 四、压力容器的确定 膜组件：一个或多个膜元件组合起来，放置在压力容器内，构成一个脱盐部件，称为膜组件。 最常见的压力容器有不锈钢和玻璃钢两种材质；常用压力容器直径有4英寸(101.6mm)和8英寸(203.2mm)的尺寸；进水方式有端进水和侧进水两种。 根据膜元件的数量，综合考虑设备占地面积、设备回收率、设备运行压力等因素，来确定压力容器。一般单支压力容器装填的膜的支数越多，设备的回收率也越高；压力容器的材质选择要根据水源、进
水水质及运行压力的高低而选择不同材质的容器。 对于大型RO系统，常选用较长(即膜装填支数尽量多)的压力容器组件，这样需较少的膜组件；对于小型RO系统，常使用较短的膜组件，这样既方便运输，安装,占地面积又小。 五、排列方式的确定 根据需要，可将多个膜组件排列成一级、二级甚至多级，每级中的膜组件又可排列成一段、二段甚至多段。所谓一级是指进料液经一次加压反渗透分离，二级是指经过二次加压反渗透分离，依此类推；在同一级中，排列相同的膜组件成一个段。水处理中以一级二段和一级三段最普遍。膜组件的选择和排列应遵守膜的设计导则，还要考虑系统用途、原水条件、设备空间限制、系统产水规模及系统水回收率等诸多因素，来综合选定反渗透压力容器内置膜元件数和膜组件的基本排列方式。 在应用8040型膜元件的较大产水量的系统中，一般都采用内置4～6只膜元件的R/O压力容器(在超大型系统中，也可采用内置7只8040膜元件的R/O压力容器)，在应用4040型膜元件的小型系统中，多见为每个压力容器内置1～3只4040型膜元件。 反洗增压泵的选择应根据系统膜的数量与型号共同决定，进水压力应小于等于0.2MPa。 化学清洗增压泵的选择应根据系统膜的数量与型号共同决定，进水压力应小于等于0.1MPa。 具体选型如下表：
组合仪表选型设计规范 一、概述 彩屏总线仪表是基于J1939通信协议的新一代智能总线仪表，配备驱动模块可以构成全车CAN总线系统，实现全车电气负载的智能控制与诊断功能。该仪表可直接和发动机通讯，通过CAN总线读取发动机的相关信息（如燃油消耗、水温、转速机油压力等），满足欧Ⅲ和欧Ⅳ标准；同时可取消机油压力传感器、水温传感器、转速传感器；可采集指示灯开光信号，通过LCD或者LED显示各类状态信息，如：远光、雾灯、制动、转向、开关门和变速箱等状态指示灯；可采集传感器信号，如车速、油量、气压等；不同发动机和底盘可通过上位机进行配置。该型号HNS-ZB209A主要用于传统车型。 二、功能和规格参数 1.高性能双核处理器，功能强大，实时性好，抗干扰能力强； 2.集成了彩色7寸模拟TFT显示屏，显示内容丰富，可实现视频监 控和数字终端功能； 3.具备声光报警功能，及时准确指示故障所在； 4.有2个标准CAN通讯接口，集成网关功能，一个连接车身模块系 统；另一个直接与发动机ECU模块、变速箱、ABS等通讯，直接读取J1939总线上的状态信息和传感器信息等； 5.有39路开关输入： ◆1路带120mA驱动电流的D+专用开关输入； ◆2路带50mA驱动电流只能接低有效的开关输入，一般用来做
ABS开关输入； ◆2路带10mA驱动电流只能接低有效的开关输入； ◆2路带10mA驱动电流只能接高有效的开关输入； ◆3路不带驱动电流只能接高有效的开关输入； ◆29路带弱驱动电流可接高也可以接低的开关输入，且均可做为 高低有效配置，均带有唤醒功能。 6. 2路3A高端功率输出，可做开短路检测及故障诊断。 7. 有20路状态显示指示灯；6个步进电机驱动的仪表盘； 8. 2路PWM脉冲输入电路，一路带上拉电阻，另外一路带下拉电阻； 9. 一个稳定的12V/300mA电源输出，作为车速传感器电源； 10. 2路PWM脉冲输出电路，其中一路脉冲输出电压为（0~12）V，另一路输出电压为（0~24）V; 11. 5路传感器输入，传感器的阻值为（0-500）欧姆； 12. 面板有6个按键，分别可做故障查询、参数设置、蜂鸣器取消功能，1个蜂鸣器声音报警提示； 13. 1个分辨率为800×480的7寸TFT屏，可显示全车的各类状态信息，具有报警指示功能； 14. 4路CVBS视频信号输入，可接中门监控、倒车监控和行李舱监控等。 15. 不同车型的软件可通过CAN总线在PC机上更新或者配置（传感器采集方式、车速转速比、里程参数），满足不同的需要；
3t/h 纯水设备 设 计 方 案 二0一二年六月
目录 一、设计基础资料 二、成品水制备工艺流程 三、工艺设计说明 四、自控系统说明 五、设备设计运行参数 六、公用工程条件 七、验收考核项目 八、其它说明 附件： 一、反渗透膜元件污染清洗方法 二、制备工艺流程图
一、工程设计基础资料 1.1设计概况 科润公司新建镀锌生产线工程因生产工艺需要，需配置1套3t/h自动纯水品设备一套，要求出水水质电阻率12McmΩ.cm（20℃）。制备工艺采用反渗透，双级混床，PLC自动控制。同时设备选型留有合理的设计余量。 1.2设计原则 1、优化工艺设计，使系统设备经济、合理、安全、可靠。 2、选用新颖材料和配件，单体设备结构先进、合理。 3、操作维护方便，减少劳动强度。 4、设备布局合理美观。 5、设备选型留有合理的设计余量，确保整个系统运行安全、可靠，尽可能延长设备使用寿命。 6、采用合理工艺和流程，降低运行费用。 7、控制系统可实现自动、手动的切换。 8、关键元器件采用进口件，确保使用性能稳定。 1.3设计依据 (1)原水水质： P H 8.2 计） 76mg/l 总硬度（以CaCO 3 总碱度（以CaCO 计） 850mg/l 3 水温 : 8-24℃
碳酸盐硬度（以CaCO 计） 760mg/l 3 K++Na+ : 250mg/l (2)出水水质： PH ≥7 SS 不得检出 碳酸盐硬度（以CaCO 计）≤1mg/l 3 Na+≤0.5mg/l 电导率：≧12McmΩ.cm（20℃） ＜0.1mg/l SiO 2 (5)出水水量：3t/h×1套 (6)设计、制造标准 JB/T2932-99《水处理设备制造技术条件》 GB5749-85 《生活饮用水卫生标准》 GBJ109-87 《工业用水软化、除盐设计技术规范》 ZBJ98003-87《水处理设备油漆、包装技术条件》 CD130A15-85《橡胶衬里设备设计技术规范》 GB11446.1-89《电子级水质量标准》 (7)制水效率：出水水量/进水水量≥65% (即进水量为:3/75%=4.6t/h) (8)控制方式：原水至成品水设备系统微电脑自动控制，全自动运行，可进行自动、手动的切换。 (9)电源：电压380V/220V，频率50HZ
工作行为规范系列 选择压缩机应注意问题（标准、完整、实用、可修改）
编号：FS-QG-38090选择压缩机应注意问题 Pay attention to the problems when choosing a compressor 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 选择空压机的基本准则是经济性、可靠性与安全性。 一是应考虑排气压力的高低和排气量大小。一般用途空气动力用压缩机排气压力为0.7MPa，老标准为0.8MPa。目前社会上有一种排气压力为0.5MPa的空压机，从使用角度看是不合理的，因为对风动工具而言其压力余量太小，输气距离稍远一些就不能使用。另外，从设计角度看，这种压缩机设计为一级压缩，压比太大，易引起排气温度过高，造成气缸积炭，导致事故发生。如果用户所用的压缩机大于0.8MPa，一般要特别制造，不能采取强行增压的办法，以免造成事故。 排气量是空压机的主要参数之一，选择空压机的气量要和所需的排气量相匹配，并留有10%的余量。如果用气量大而空压机排气量小，风动工具一开动，会造成空压机排气压力的大大降低，而不能驱动风动工具。当然盲目追求大排气
量也是错误的，因为排气量越大压缩机配的电机越大，不但价格高，而且浪费购置资金，使用时也会浪费电力能源。 另外，在选排气量时还要考虑高峰用量和通常用量及低谷用量。如果低谷用量较大，而通常用量和高峰用量都不大，国外通常的办法是以较小排气量的空压机并联取得较大的排气量，随着用气量增大而逐一开机，这样不但对电网有好处，而且能节约能源。 二是要考虑用气场合和条件。如用气场地狭小(船用、车用)，应选立式;如用气场合有长距离的变化(超过500米)，则应考虑移动式;如果使用场合不能供电，则应选择柴油机驱动式;如果使用场合没有自来水，就必须选择风冷式。 在风冷、水冷两种冷却方式上，用户常有错误的认识，认为水冷好，其实不然。国内外小型压缩机中风冷式大约占到90%以上，这是因为在设计上风冷简便，使用时无需水源。 而水冷式压缩机的致命缺点有四:必须有完备的上下水系统，投资大;水冷式冷却器寿命短;在北方冬季还容易冻坏气缸;在正常的运转中会浪费大量的水。 三是要考虑压缩空气质量。一般空压机产生的压缩空气
50ｍ3/ｈ反渗透设备 一、工程概况： 50ｍ3/ｈ单级反渗透设备适用食品、医药、化工、电子、玻璃、印染企业的生产工艺用水、电厂化水处理、锅炉用水等。 一般以地下水做为水源，根据原水水质情况，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，选定该系统的常规流程如下。 地下水→原水箱/池→增压泵→多介质过滤器→活性炭过滤器→阻垢剂投加装置→保安过滤器→反渗透高压泵→反渗透装置→成品水箱/池。 1、原水水源及水质 1.1 适合水源：地下水、自来水、达到生活用水水质的水源。 1.2 进水水质：含盐量≤1500PPM(如超过此数据，请另加以说明) 2、安装条件 2.1 供水系统：原水水量≥70m3/hr 2.2 供电系统： 380v/50hz,220v/50hz， 2.3 气源：0.4MPa 2.4 环境要求：温度：5-45℃ 2.5 场地要求：厂房高度≥5m，地面平整，可承重；室内设有排水沟及通风装置。 3、电气设备控制 电机采用自动/手动两种操作方式。集控操作在 PLC 柜统一进行，控制由 PLC实现。泵的联锁及备用、自投加待均由 PLC 实现。 4、防雷与接地 防雷：根据有关规程、规范，接入全厂避雷系统。 接地：根据有关规程、规范、所有需要保护接地的电气设备均可靠接入相应的接地系统。主要包括配电装置、PLC装置、机电设备、控制盘柜等。 二、工艺流程图：
三、主要设备说明 1、原水增压泵： 为预处理系统的正常运行提供流量及压力。参数：Q=70m3/h H=38m P=15KW 2、反洗水泵： 为过滤器反洗提供流量及压力。参数：Q=250m3/h H=30m P=37KW 3、多介质过滤器(φ3000mm ) 多介质过滤器选用多种规格的滤料为填料,其填料具有较强的机械度与吸附性.主要是截留水中的悬浮物、泥沙、胶体、腐殖质等，也可通过加入一定量的锰砂以降低铁、锰离子的含量，当过滤器运行一段时间滤料过滤能力达到饱和时可通过定时手动(或自动)反洗--正洗来恢复其性能，反洗采用大流量水洗和气洗相结合的方式，以保证清洗效果；设计工作流速为10m/h。4、活性炭过滤器（φ3000mm ） 活性炭过滤器作用是进一步将悬浮物、胶体机械拦截通过清洗去除，对微生物、有机物进行吸附、分离去除，同时可吸附色与味；当过滤器运行一段时间滤料过滤能力达到饱和时可通过定时手动(或自动)反洗--正洗来恢复其性能，反洗可通入一定量的压缩空气(即气洗)，以保证清洗效果；设计工作流速为10m/h。 5、阻垢剂加药系统 反渗透膜脱盐设备是使原达到溶解固形物浓缩排放和淡水的利用装置，根据原水水质分析报告，为了防止浓水端，特别是RO压力容器中最后一组膜元件的浓水侧出现诸如CaC03、CaC04浓度积大于其平衡溶解度指数而结晶析出，从而损坏膜元件的应用特性，因此在进入膜元件之前设置了阻垢剂投加装置。阻垢剂是一种有机化合物质，除了能在朗格利尔指数（LSI）=2.8情况下运行之外，还能阻止SO42-盐的结垢，它的主要作用是相对增加水中结垢物质的溶解性，以防止碳酸钙、硫酸钙等物质对膜的阻碍，同时它也可以降低铁离子堵塞膜的微孔。主要包括1
最新整理离心式压缩机技术规定 1. 总则 1.1 范围 本规定连同订货合同书/询价书和数据表一起提出对离心式压缩机及辅助设备等在设计、制造、检验、试验等方面的基本要求。 1.2 工程特殊要求 “工程特殊要求”是根据用户特殊要求或现场的特殊要求以及特定工程设计基础数据对本通用规定有关条款所作的修改，作为本通用规定的附件。当“工程特殊要求”与本规定发生矛盾时，以“工程特殊要求”为准。 1.3 准和规范 1.3.1 下列标准和规范及附件A列出的标准和规范的最新版应构成本规定的一部分： ·API 617 一般炼油厂用离心式压缩机 ·或JB/T6443 离心压缩机(根据具体工程的要求选用) ·API 613 炼油厂用特殊用途齿轮箱 ·API 614 特殊用途的润滑油，密封油及调节油系统 ·API 670 振动、轴位移和轴承温度监控系统 ·API 671 炼油厂特殊用途联轴器 1.3.2 卖方必须使其设计、制造、检验和试验等符合规定的标准和规范以及有关的法规要求。 1.3.3 当买方的数据表/工程规定与规定的标准和规范或法规要求有偏离时，卖方应及时将偏离内容提交买方供确认。 1.4 数据表及相关规定 1.4.1 买方数据表给出基本的工艺数据和特殊要求。 1.4.2 装置通用工程规定与离心式压缩机组的设计、制造、检验、试验等有关的相关专业工程技术规定，在工程设计中必须遵守执行。 1.4.3 当卖方不能接受买方数据表或工程技术规定的某些条款时，
卖方应及时通知买方，列出偏差表并推荐可选的设计以征求买方意见。 1.5 卖方图纸和资料要求 1.5.1 卖方应按买方采购申请单要求的图纸和资料的项目和进度分期分批提交图纸和资料。具体要求将在合同中进一步明确。 1.5.2 买方对卖方提供的图纸和资料的审查和同意并不能解除卖方对订货合同书应尽的义务。 1.5.3 所有图纸和资料应给出业主名称、买方工程号、合同号、设备位号及设备名称。 1.5.4 卖方提交文件中所有的参数应采用国际单位制表示。 1.6 文件的优先顺序 买方文件的优先顺序是订货合同、数据表、工程技术规定、有关的标准和规范。 2. 基本设计 2.1 一般要求 2.1.1 除非另有规定，压缩机制造厂应对整个压缩机组包括齿轮箱、驱动机、油系统、控制及仪表、辅机和管道系统等负全部责任，并负责各部件之间的协调。 2.1.2 所有部件应有经证实的在相似操作条件下使用的成功经验。除非经买方特别同意，样机将不被接受。 2.1.3 机组的布置应合理，以便为操作和维护提供足够的空间和安全通道。 2.1.4 卖方应根据给定气体组分核算比热、压缩性系数及其它压缩机设计所需的气体物性参数。 2.1.5 卖方应保证所有规定工况下的性能(即流量和压头)及正常工况下的轴功率。 对于变转速压缩机，正常工况时的压头和流量应能在正常转速的＋2%范围内得到满足，轴功率容差在＋4%以内。对于恒速压缩机，在保证正常流量的同时，压头的容差应在＋4%～0%之间，且轴功率容差在＋4%～0%之间。 2.1.6 压缩机的压力-流量的性能曲线从额定点到喘振点应连续上
2/h反渗透水处理工程制水系统 设 计 方 案
目录 一、方案设计依据 二、选择制水处理方案说明 三、成品水制备工艺流程、主要工艺设备简介及设备规范 四、制水设备供货清单 五、水处理站房公用工程条件
六、工程进度时间安排及工程质量保证条件 七、其它说明 一、方案设计依据 1.原水水质报告：城市自来水 2.出水要求： （1）纯水出水能力：Q=2m3/h （2）纯水出水水质：电导率：＜5μs/cm； 3.工作时间：不间断
4.对设备要求： （1）不间断 （2）一级反渗透 5.设计原则 1）优化工艺设计，确保系统运行经济、合理、安全、可靠。 2）单体设备选型留有合理的设计余量，设备结构先进、合理，操作维护方便。 3）设备布局合理美观。 4）系统灵活性高，单元设备可并联及单独使用。 5）关键元器件采用进口件，确保使用性能稳定。 6.设计、制造及验收标准 1）设备制造和材料应符合下列标准和规定的最新标准的要求 a、《钢制压力容器》（GB150－1998） b、《水处理设备制造技术条件》（JB2923－99） c、《橡胶衬里化工设备》（HGJ32-90） d、国产设备的制造工艺和材料应符合国家劳动部文件，劳锅字［1990］8号《压力容器安全技术监察规程》 e、《橡胶衬里设备技术条件》（CD130A16） f、《电厂水处理设备技术质量分等标准》（SDZ037） g、设备包装运输按JB2536-80《压力容器油漆、包装、运输》执行。 h、《离心泵技术条件》GB/ T 16907---1997等同于ISO 9905: 1994 i、《泵标准性能》（ISO2858） j、《机械密封和软填料的空腔尺寸》（ISO3069） k、《底座尺寸和安装尺寸》（ISO3661） l、《泵体进出口法兰尺寸》（ISO2084） 2）对外接口法兰应符合下列要求 a、《火力发电厂汽水管道零件及部件典型设计手册》（87GD） b、接口法兰标准应与阀门的法兰标准配套 3）衬里钢管和管件应符合下列标准的最新版本的规定要求 a、《衬胶钢管和管件》（HG21501）
石油化工自动化仪表选型设计规范 SH 3005-1999 3 温度仪表 3.1单位和量程 3.1.1温度仪表的标度(刻度)单位，应采用摄氏度(C)。 3.1.2 温度标度(刻度)应采用直读式。 3.1.3 温度仪表正常使用温度应为量程的50%一70%，最高测量值不应超过量程的90%。多个测量元件共用一台显示表时，正常使甩温度应为量程的20%一90%，个别点可低到量程的10%。 3.2 就地温度仪表 3.2.1就地温度仪表应根据工艺要求的测温范围、精确度等级，检测点的环境、工作压力等因素选用。 3.2.2一般情况下，就地温度仪表宜选用带外保护套管双金属温度计，温度范围为-80一5OOC。刻度盘直径宜为1OOmm；在照明条件较差、安装位置较高或观察距离较远的场合，可选用15Omm。需要位式控制和报警的，可选用耐气候型或防爆型电接点双金属温度计。仪表外壳与保护管连接方式，宜按便于观察的原则选用轴向式或径向式，也可选用万向式。 3.2.3 在精确度要求较高、振动较小、观察方便的场合，可选用玻璃液体温度计，其温度范围:有机液体的为-80一1OO℃。需要位式控制及报警，且为恒温控制时，可选用电接点温度计。 3.2.4 被测温度在-200一50℃或-80一500℃范围内，在无法近距离读数、有振动、低温且精确度要求不高的场合，可选用压力式温度计。压力式温度计的毛细管应有保护措施，长度应小于2Om。 3.2.5 就地测量、调节，宜选用基地式温度仪表。 3.2.6关键的温度联锁、报警系统，需接点信号输出的场合，宜选用温度开关。 3.2.7 安装在爆炸危险场所的就地带电接点的温度仪表、温度开关，应选用隔爆型或本安型。 3.3集中检测温度仪表
制冷设计规范 第一节一般规定 第6.1.1条空气调节用人工冷源制冷方式的选择，根据建筑物用途、所需制冷及冷水温度以及电源、水源和热源等情况，通过技术经济比较确定，并应符合下列要求： 一、民用建筑应采用氟利昂压缩式或溴化锂吸收式制冷。 二、生产厂房及辅助建筑物，宜采用氟利昂或氨压约定缩式制冷。 注：采用溴化锂吸收式和蒸汽喷式制冷时，尚应分别符合本规范第6.3.3和 6.3.4条的规定。 第6.1.2条选择制冷机时，台数不宜过多，一般不考虑备用，并应与空气调节负荷变化情况及运行调节要求相适应。 注：工艺有特殊要求必须连续运行的系统，可设置备用的制冷机。 第6.1.3条制冷量这580～1750KW（50*10～150*104kcal/h) 的制冷机房，当选用活塞式或螺杆式制冷机时，其台数不宜少于两台。 第6.1.4条大型制冷机房，当选用制冷量大于或等于1160KW(100*104kcal/h) 的一台或多台离凡式制冷机时，宜同时设置一台或两台制冷量较小的离心式，活塞式或螺杆式等压缩式制冷机。 第6.1.5条技术经济比较合理时，制冷机可按热泵特环工况应用。 第6.1.6条制冷装置和冷水系统的冷量损失，应根据计算确定。概略计算时，可按下列数值选用：氟利昂直接蒸发式系统5%～10% 间接式系统10%～15%。 第6.1.7条冷却水的水温和水质，应符合下列要求： 一、制冷装置的冷却水进口温度，不宜高于表6.1.7所规定的数值； 二、冷却水的水质，应符合国家现行《工业循环冷却水处理设计规范》及有关产品对水质的要求。 冷却水进口温度表6.1.7 设备名称进口温度 制冷剂为氟利昂或氨的制冷压缩机的气缸水套32 卧式壳管式、套管式和组合式冷凝器32 立式壳管式和淋激式冷凝器33 溴化锂吸收式制冷机的吸收器32 溴化锂吸收式制冷机的冷凝器37 蒸汽喷射式制冷机的混合式冷凝器33 注：当制冷剂为氟利昂时，冷凝器冷却水的进口温度，可适当提高。
链条标准与设计选型 中国链条标准 GB/T 1243-1997：短节距传动用精密滚子链和链轮 GB/T 3579-1983：自行车链条 GB/T 4140-1993：输送用平顶链和链轮 GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮 GB/T 6076-1985：传动用短节距精密套筒链 GB/T 8350-1987：输送链、附件和链轮 GB/T 10855-1989：传动用齿形链及链轮 GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条 GB/T 15390-1994：工程用钢制焊接弯板链和链轮 JB/T 17482-1998：输送用模缎易拆链 JB/T 3876-1999：加重系列传动用短节距精密滚子链 JB/T 5398-1991：工程用钢制套筒链、附件及链轮 JB/T 6074-1995：板式链、端接头及槽轮 JB/T 6367-1992：保护拖链形式尺寸 JB/T 7054-1993：瓶装啤酒灌装线滚子输送链 JB/T 7350-1993：小规格链条包装
JB/T 7364-1994：倍速输送链 JB/T 7427-1994：滚子链和套筒链链轮滚刀 JB/T 8545-1997：自动扶梯梯级链、附件和链轮 JB/T 8546-1997：双铰接输送链 JB/T 8820-1998：摩托车传动链条磨损性能试验规范 JB/T 8883-1999：农业机械用夹持输送链 JB/T 8920-1999：工程塑料内链节轻型输送链 JB/T 9152-1999：滑片式无级变速链 JB/T 9153-1999：双链冷拔机用直板滚子链和链轮 JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮 SY/T 5595-1997：油田链条和链轮 国际标准学会(ISO))链条标准 ISO 487-1998：S型和C型钢制滚子链、附件和链轮 Type S and C Steel Roller Chains，Attachments and Chain Wheels ISO 606-1994：短节距精密传动滚子链和链轮 Short Pitch Transmission Precision Roller Chains and Chain Wheels ISO 1275-1995：传动和输送用双节距精密滚子链和链轮 Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and Conveyors ISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订） Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)
化工反渗透设计方案
重庆某化工企业一级反渗透净水处理的方案设计方案
目录 一、总则 二、概述 三、设计基础 一）、原水情况 二）、出水要求 四、工艺设计标准和规范 五、工艺流程及设计选型一）、工艺流程 二）、工艺说明 三）、部件介绍及设备选型 六、控制监测说明 七、设备技术规范 一）、静设备 二）、动设备 三）、控制仪表 四）、控制阀门 八、设计界限及供货范围
一）、投标方的设计界限及供货范围二）、招标方的设计界限及供货范围 九、供货详细清单 一）、主体设备配置清单 二）、控制设备清单 三）、备品备件清单 十、项目实施与保证 十一、设备验收 一）、设备现场开箱验收 二）、现场安装验收 三）、运行效果验收（最终验收） 十二、售后服务与质量保证 附件： 1、工艺流程图 2、平面布置图 3、主要设备简图 4、反渗透和离子交换法运行成本对照分析 5、部分业绩表
6、企业简介 7、陶氏膜软件设计报告
一、总则 1、本文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。招标设备的设计、制造及试验应符合国家、行业标准和规范的最新版本中的有关规定。对于国家有关安全、环保等强制性标准，必须满足其要求。 2、投标方报价所选用的技术先进可靠，并具有至少两年以上的类似工况下成功运行业绩。且在工业化生产实践中证明是先进可靠的，能保证设备长周期、满负荷、稳定运行。 3 、遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。当投标方认为招标方的招标文件有相互矛盾时，应尽快以书面形式通知招标方，以便及时澄清。 4、所有投标文件和中标后所提供的图纸资料必须采用中文编制。设计图纸和文件采用的计量单位国际通用标准计量单位。 5、投标方的供货应遵循本技术规格书提出的要求，如有偏离应取得招标方的书面认可。 6、投标方如果没有以书面形式对本技术文件的条文提出异议，招标方可以认为投标方提供的产品完全符合本技术文件的要求。 7、招标方对上述图纸和资料的认可，不能解除投标方应满足招标方订货单中所要求的责任。 8、投标方应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。如果投标方没有以
编号：SM-ZD-97966 离心式压缩机技术规定Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
离心式压缩机技术规定 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1. 总则 1.1 范围 本规定连同订货合同书/询价书和数据表一起提出对离心式压缩机及辅助设备等在设计、制造、检验、试验等方面的基本要求。 1.2 工程特殊要求 “工程特殊要求”是根据用户特殊要求或现场的特殊要求以及特定工程设计基础数据对本通用规定有关条款所作的修改，作为本通用规定的附件。当“工程特殊要求”与本规定发生矛盾时，以“工程特殊要求”为准。 1.3 准和规范 1.3.1 下列标准和规范及附件A列出的标准和规范的最新版应构成本规定的一部分： · API 617 一般炼油厂用离心式压缩机 ·或JB/T6443 离心压缩机(根据具体工程的要求选用)
· API 613 炼油厂用特殊用途齿轮箱 · API 614 特殊用途的润滑油，密封油及调节油系统 · API 670 振动、轴位移和轴承温度监控系统 · API 671 炼油厂特殊用途联轴器 1.3.2 卖方必须使其设计、制造、检验和试验等符合规定的标准和规范以及有关的法规要求。 1.3.3 当买方的数据表/工程规定与规定的标准和规范或法规要求有偏离时，卖方应及时将偏离内容提交买方供确认。 1.4 数据表及相关规定 1.4.1 买方数据表给出基本的工艺数据和特殊要求。 1.4.2 装置通用工程规定与离心式压缩机组的设计、制造、检验、试验等有关的相关专业工程技术规定，在工程设计中必须遵守执行。 1.4.3 当卖方不能接受买方数据表或工程技术规定的某些条款时，卖方应及时通知买方，列出偏差表并推荐可选的设计以征求买方意见。 1.5 卖方图纸和资料要求
. 一、项目概述： 本工艺方案是根据用户要求，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以地下水做为原水水源而编制的。 本系统采用“预处理+单级反渗透”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。 设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。 二、设计依据： 1、反渗透系统设计软件； 2、原水水质：原水水质达到生活饮用水的水质标准； 3、用户要求：产水量≥ 5m3/h(25℃) 出水水质达到直饮水的水质标准。 4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。 三、工艺流程： 四、工艺描述 4.1、预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。 它由砂滤器、炭滤器、软水器和保安过滤器组成。 砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。 炭滤器：具有双重作用，一是吸附；二是过滤。滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。 软水器：通过钠型阳离子交换树脂交换处理，去除原水的钙、镁等结垢离子，去除原水的硬度。
保安过滤器，5微米PPF滤芯，拦截大于5微米的物体，延长膜的寿命。 4.2反渗透装置：膜的分离孔径在10-6cm-10-7cm，能除去水中有机物（如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等）、热源、病毒等物质，流体经前三级预处理后的水经反渗透RO膜主机深层分离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯净水进入纯水箱；（根据具体情况，膜过滤分一级或二级反渗透处理，本套水处理系统为一级反渗透。一个良好系统设计可保证整个系统在3年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。本套水处理系统为一级反渗透。 4.3、控制功能描述：本系统根据高压、低压、液位、复位、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号，达到自动控制一个标准的RO系统，实现压力保护、液位控制、开机/满水/自动冲洗等功能。 五、设备技术规范： 1、原水箱：用水贮存原水，对后续用水量起到缓解的作用（此项建议用户自备）。 2、原水增压泵：为预处理系统的正常运行提供流量及压力。 技术参数：型号：CHL8-50 数量：1台 流量：10m3/h 扬程：30m 功率：2.2KW 材质：304不锈钢 3、砂滤器： 内装精选酸洗石英砂。当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤料形成小孔眼，受到机械阻留作用被滤料的表面层所截流。同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层的表面形成一层薄膜，继续过滤水中的悬浮物质，这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料中那些弯弯曲曲的孔道时，就有更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在
