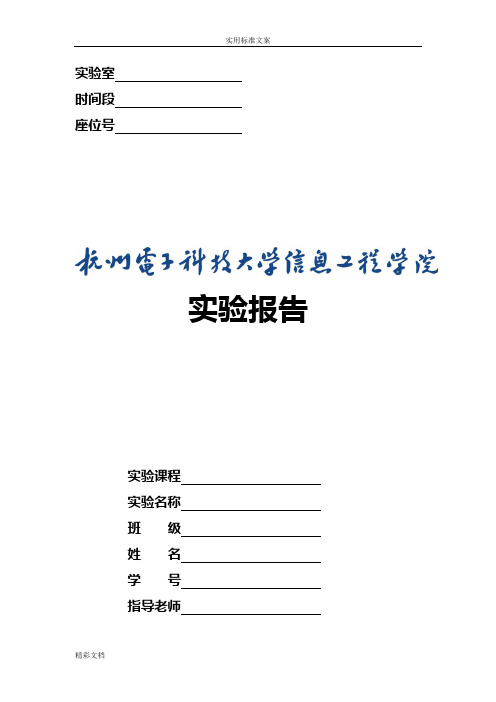

实验室
时间段
座位号
实验报告
实验课程
实验名称
班级
姓名
学号
指导老师
小信号调谐放大器预习报告
一．实验目的
1.熟悉电子元器件和高频电子线路实验系统；
2.掌握单调谐和双调谐放大器的基本工作原理；
3.掌握测量放大器幅频特性的方法；
4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；
5.了解放大器动态范围的概念和测量方法。
二．实验内容
调谐放大器的频率特性如图所示。
图1-1 调谐放大器的频率特性
调谐放大器主要由放大器和调谐回路两部分组成。因此，调谐放大器不仅有放大作用，而且还有选频作用。本章讨论的小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，对它的主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。 二．单调谐放大器
共发射极单调谐放大器原理电路如图1-2所示。 放大倍数f
o f 1f K 0.7o K o K 2o
f ?通频带f ?2o f ?2o f ?
图1-2
图中晶体管T 起放大信号的作用，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。C E 是R E 的旁路电容，C B 、C C 是输入、输出耦合电容，L 、C 是谐振回路作为放大器的集电极负载起选频作用，它采用抽头接入法，以减轻晶体管输出电阻对谐振回路Q 值的影响，R C 是集电极（交流）电阻，它决定了回路Q 值、带宽。
三．双调谐回路放大器
图中，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态，E C 为E R 的旁通电容，B C 和C C 为输入、输出耦合电容。图中两个谐振回路：11L C 、组成了初级回路，22L C 、组成了次级回路。两者之间并无互感耦合（必要时，可分别对12L L 、加以屏蔽），而是由电容3C 进行耦合，故称为电容耦合。
本次实验需做内容
1.采用点测法测量单调谐和双调谐放大器的幅频特性；
2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；
3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；
4.用示波器观察放大器的动态范围；
5.观察集电极负载对放大器幅频特性的影响。
三．实验步骤
1．画出单调谐和双调谐的幅频特性，计算幅值从最大值下降到0.707时的带宽，并由此说明其优缺点。比较单调谐和双调谐在特性曲线上有何不同？
2．画出放大器电压放大倍数与输入电压幅度之间的关系曲线。
3．当放大器输入幅度增大到一定程度时，输出波形会发生什么变化？为什么？
4．总结由本实验所获得的体会。
实验报告
一．实验目的
1．掌握小信号调谐放大器的电路组成和工作原理。
2．了解调谐放大器性能指标的仿真方法。
3．理解电路元件参数对调谐放大器性能指标的影响。
二．实验原理（简述）
单调谐小信号放大器可以对高频小信号进行不失真的放大，其结构由放大部分和选频部分构成。放大部分通常由晶体管或场效应管等构成放大电路，LC 谐振回路作为晶体管集电极负载起到选频的作用，这是与低频小信号放大器电路结构上最主要的区别。调谐放大器具有选频滤波放大作用，当输入信号的频率与LC 回路的谐振频率相等时，LC 回路发生谐振，此时单调谐放大器增益达到最大。
单调谐小信号放大器的性能指标主要有增益，通频带B0.7和矩形系数K0.1，各项性能指标的定义如下：
1．增益
以电压增益Au 为例，指得是当单调谐放大器发生谐振时，所对应的电压放大倍数，即：
o u i =
U K U （1-1）
或者 o u i =20log
(dB)U K U （1-2） 或者
o b
=10log (dB)p P K P （1-3） Kp 是指功率增益，Po 是交流输出功率，Pb 是输入功率。
增益的大小，与所选用的晶体管型号、LC 谐振回路用的器件、品质因数、通频带等参数均有关。
2．通频带B 0.7
放大器的电压增益下降到最大值的 ( 下降-3dB ）倍时所对应的频率范围称为通频带，即图1-1中选频特性曲线0.7所对应的频带宽度。通频带也叫3dB 带宽，定义为：
B 0.7=f2-f1 （1-4）
图1-1 通频带
通频带B 0.7可表示为： 00.7f B Q
= （1-5） 其中，f 0是LC 谐振回路的谐振频率。通频带是与谐振频率f 0成正比，与品质因数Q 成反比。
3．矩形系数K 0.1
矩形系数为电压增益下降到最大值的0.1倍(下降-20dB)所对应的频率范围和0.7倍对应的频率范围之比，即
43
0.121f f K f f -=- （1-6）
矩形系数衡量的是电路选择性的好坏。在理想情况下，K 0.1的值为1。因此，矩形系数的值越接近于1，说明电路的选择性越好。而单调谐小信号放大器矩形系数的值理论上约为9.96，选择性不是非常理想。
一．实验电路或仿真电路图
1.单调谐放大电路的仿真
2.双调谐放大电路的仿真
四．实验内容和相关实验参数
1．单调谐放大电路的仿真
已知单调谐小信号谐振放大器电路如图1-2所示。LC并联谐振回路作为集电极负载，起到选频和滤波的作用，要求该LC谐振回路的谐振频率f0为465KHz。试：
（1）画出仿真电路图；
（2）通过仿真，用示波器观察输入、输出电压波形，计算电路谐振时的电压增益Ku0；（3）利用波特仪观察放大电路的幅频特性，通过该特性计算谐振频率f0，通频带BW0.7，品质因数QL和矩形系数K0.1；
（4）改变负载R4的值，观察负载对电路性能的影响（通频带BW0.7，品质因数QL）；（5）改变信号源的频率，如当信号源频率为2f0、3f0、4f0，通过示波器观察输出电压波形的幅值变化，验证谐振电路的选频特性。
2．双调谐小信号谐振放大电路的仿真
双调谐放大电路如图1-3所示。微调可变电容C2和C8，使电路谐振在465KHz。
（1）画出仿真电路图；
（2）调节耦合电容C9的值，用波特仪观察放大电路幅频特性，记录下不同的耦合电容C9的值时波形的变化情况，并与单调谐放大电路的性能进行比较；
（3）通过示波器观察输入、输出电压波形，并求电压增益K u0。
五．实验结果或仿真结果（测量数据和实测波形）
1.单调谐小信号谐振放大器相关仿真结果
图1-4 单调谐小信号谐振放大器输出输入波形图1-5 单调谐小信号谐振放大器的幅频特性
图1-6 放大器的电压增益下降-3dB时的幅频特性
图1-7 放大器的电压增益下降-20dB时的幅频特性
实验一高频小信号单调谐放大器实验 一、实验目的 1.掌握小信号单调谐放大器的基本工作原理； 2.熟悉放大器静态工作点的测量方法； 3.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算； 4.了解高频单调谐小信号放大器幅频特性曲线的测试方法。 二、实验原理 小信号单谐振放大器是通信接收机的前端电路，主要用于高频小信号的线性放大。其实验原理电路如图1-1所示。该电路由晶体管BG、选频回路（LC并联谐振回路）二部分组成。它不仅对高频小信号进行放大，而且还有一定的选频作用。 1．单调谐回路谐振放大器原理 单调谐回路谐振放大器原理电路如图1-1所示。图中，R B1、R B2、R E用以保证晶体管工作于放大区域，从而放大器工作于甲类。C E是R E的旁路电容，C B、C C 是输入、输出耦合电容，L、C是谐振回路，R C是集电极（交流）电阻，它决定了回路Q值、带宽。为了减轻负载对回路Q值的影响，输出端采用了部分接入方式。 2．单调谐回路谐振放大器实验电路 单调谐回路谐振放大器实验电路如图1-2所示。其基本部分与图1-1相同。图中，C3用来调谐，K1、K2、K3用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q值）的影响。K4、K5、K6用以改变射极偏置电阻，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q值）的影响。
图1-2 单调谐回路谐振放大器实验电路 高频小信号调谐放大器的主要性能指标有谐振频率f 0，谐振电压放大倍数A u0，放大器的通频带BW 0.7及选择性（通常用矩形系数K 0.1来表示）等。 放大器各项性能指标及测量方法如下： 1.谐振频率 放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1所示电路（也是以下各项指标所对应电路），f 0的表达式为 ∑=LC f π21 式中，L 为调谐回路电感线圈的电感量； ∑C 为调谐回路的总电容，∑C 的表达式为 21oe C C n C ∑=+ 式中， C oe 为晶体管的输出电容； n 1（注：此图中n 1=1）为初级线圈抽头系数；n 2为次级线圈抽头系数。 谐振频率f 0的测量方法是： 用扫频仪作为测量仪器，测出电路的幅频特性曲线，微调C3，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。 2.电压放大倍数 放大器的谐振回路谐振时，所对应的电压放大倍数A u0称为调谐放大器的电压放大倍数。A u0的表达式为
