机床电气自动控制试题公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机床电气自动控制考试试卷 A
注意事项
1.请首先按照要求在试卷的标封处填写您的姓名、学号和班级的名称。
2.请仔细阅读名称题目的回答要求，在规格的位置填写您的答案。
3.不要在试卷上乱画，不要在标封区填写无关内容。
4.答卷时限为１００min
一、填空题（将正确答案填入下列空白处，每空1分，共３４分）
1．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作三相异步电动机的______________。
2. 接触器按其主触头通过电流的种类，可分为____________________和
__________________。
3. 继电接触器控制电路是由各种___________、___________、_________、
__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4. 速度继电器主要用作________________________________________控制。
5. 机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和图形表示出来。这种图就是电气控制系统图。电气控制系统图一般有三种：___________、______________、
_________________ 。
6. 机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。
7. 可编程序控制器是一种数字运算的电子系统，专为环境下应用而设计。它用可编程的存储器，用来在内部存储执
行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。
8. 机床上常用的电气制动控制线路有两种即
和。
9.ＰＬＣ程序执行可分为三个阶段，分别
是、、。
10、FP1-40E是FP1系列PLC的。（基本单元，扩展单元）。
11. 时间继电器是指_____________________________一种控制电器。
12．DF是指令，SET是指令，RST是指令，NOP是指令，CT是指令，SR是指令。
二、设计题：（共２６分）
1、设计一个全压起停控制电路。（６分）
2、设计一个单相能耗制动控制电路。（10分）
3、设计一个梯形图程序，比较K1234和K5678的大小。（10分）
得分评卷人
三、将以下的梯形图程序转化成助记符程序或将助记符程序转化为梯形图程序(共20分)
1、
2、
得分评卷人
四、综合题：（20分）
如下图：用PLC控制自动轧钢机。控制要求：当起动按钮按下，M1、M2运行，传送钢板，检测传送带上有无钢板的传感器S1（为ON），表明有钢板，则电动机M3正转，S1的信号消失（为OFF）检测传送带上钢板到位后S2有信号（为ON），表明钢板到位，电磁阀Y1动作，电动机M3反转，如此循环下去，当按下停车按钮则停机。
试题 (八)答案
一、填空（每空1分，共34分）
1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、速度继电器主要用作_____反接制动_______控制。
5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
6、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。
7、可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。
8、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。
9、ＰＬＣ程序执行可分为三个阶段，分别是输入处理阶段、程序执行阶段、输出处理阶段。
10、F1-40E是F1系列PLC的扩展单元。（基本单元，扩展单元）。
11、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。
12、DF是前沿微分指令，SET是置位指令，RST是复位指令，NOP是空操作指令，CT是计数指令，SR是左移寄存器指令。
二、设计题：
1、设计一个全压起停控制电路。（6分）
2、设计一个能耗制动控制电路。（10分）
a）住电路b）以时间为原则的控制电路，c）以速度为原则的控制电路
3、设计一个梯形图程序，比较K5321和K8876的大小。（10分）
三、将以下的梯形图程序转化成助记符程序或将助记符程序转化为梯形图程序(共20分)
1、
.
2、
.
四、综合题：（20分）
机床电气自动控制考试试卷 B
一、填空题（将正确答案填入下列空白处，每题1分，共10分）
1、电磁机构由吸引线圈、、衔铁等几部分组成。
2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。
3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
5、熔断器主要作为电路的保护元件。
6 、触头的接触形式有：、线接触、面接触。
7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和两大部分组成。
10、PLC常用的编程语言有：、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）
1、判断交流或直流接触器的依据是：（）
A、线圈电流的性质
B、主触点电流的性质
C、主触点的额定电流
D、辅助触点的额定电流
2、用于使自动空气开关远距离断开电路的是：（）
A、过电流脱扣器
B、欠电压脱扣器
C、分励脱扣器
D、自由脱扣器
3、电磁机构中，吸引线圈的作用是：（）
A、将电能转化成磁场能量
B、将磁场能转化成电能
4、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接
B、串接
C、串接或并接都可以
5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）
A、接触器正常工作
B、接触器产生强烈震动
C、烧毁线圈
D、烧毁触点
6、下述对PLC存储器描述错误的是：（）
A、存放输入信号
B、存放用户程序
C、存放数据
D、存放系统程序
7、分析电气原理图的基本原则是：（）
A、先分析交流通路
B、先分析直流通路
C、先分析主电路、后分析辅助电路
D、先分析辅助电路、后分析主电路
8、自动空气开关的电气符号是：（）
A、SB
B、QF
C、FR
D、FU
9、下列对PLC软继电器的描述，正确的是：（）
A、有无数对常开和常闭触点供编程时使用
B、只有2对常开和常闭触点供编程时使用
C、不同型号的PLC的情况可能不一样
D、以上说法都不正确
10、ST指令的作用是：（）
A、用于单个常开触点与母线连接
B、用于单个常闭触点与上面的触点并联连接
C、用于单个常闭触点与前面的触点串联连接
D、用于单个常开触点与上面的触点并联连接
四、问答题（每题10分，共３0分）
1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器装有热继电器是否就可以不装熔断器为什么
2、写出下面梯形图的程序语句。
3、写出下列梯形图的指令表，并解释图示程序中的Y0输出和Y1输出之间的关系。与X0并联的触点Y0实现什么功能
五、分析题（10分）
下列电路为三相笼型电机单向旋转能耗制动控制电路，当按下停止按钮SB1时，电动机无制动过程，试分析故障原因。
六、综合题（10分）
分析下列程序的工作过程
试题7答案
一、填空题。） 1、铁心2、操作机构3、辅助触点4、电流 5、短路6、点接触7、短路
8、存储器9、用户（应用）程序10、梯形图
二、选择题。1、B 2、C 3、A 4、B 5、C 6、A 7、C 8、B 9、A 10、A
四、问答题。（每题10分，共30分）
1、因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
不可以。因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用。
2、
3、只有当Y0接通后，Y1才能接通。 X0与Y0的并联构成自锁或自保电路。
五、分析题。（答对一条得1分，全对得10分）
1.按钮SB1的常开触点损坏或接触不良；
2.时间继电器KT的常闭触点损坏或触点接触不良；
3.接触器KM1的常闭辅助触点损坏；
4.接触器KM2损坏；
5.线路故障；
6.整流器VR损坏；
7.变压器T损坏。
六、当X0接通一次，DT0自动加1，
X1接通一次，DT0自动减1
DT0>300时,Y0输出
期中测试题一 一、单选题（每题1分，共15分） 1.在低压电器中，用于短路保护的电气是（） A.过电流继电器 B.熔断器 C.热继电器 D.时间继电器 2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（） A.过电压继电器 B.熔断器 C.热继电器 D.时间继电器 3.下列不属于主令电器的是（） A.按钮 B.行程开关 C.主令控制器 D.刀开关 4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（） A.按钮 B.交流接触器 C.主令控制器 D.刀开关 5.下列不属于机械设备的电气工程图是（） A.电气原理图 B.电气位置图 C.安装接线图 D.电器结构图 6.接触器是一种自动控制电器，其作用是：（） A.不频繁地接通或断开电路 B.频繁地接通或断开电路，但不具备任何保护功能 C.频繁地接通或断开电路，且具有一定的保护功能 D.以上都不对 7.熔断器在电路中的作用是：（） A.普通的过载保护 B.短路保护和严重过载保护 C.欠压、失压保护 D.过电流保护 8.热继电器在电路中的作用是：（） A.过载保护 B.短路保护和严重过载保护 C.欠压、失压保护 D.过电流保护 9.低压电器是指工作在交流（）V以下的电器装置 A.1500 B.1200 C.1000 Ｄ.2000 10.在控制线路中，熔断器所起到的保护是（） A.过流保护 B.过压保护 C.过载保护 D.短路保护
11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（） A.熔断器 B.速度继电器 C.低压断路器 D.时间继电器 12.在设计机械设备的电气控制工程图时，首先设计的是（） A.安装接线图 B.电气原理图 C.电器布置图 D.电气互连图 13.在控制线路中，速度继电器所起到的作用是（） A.过载保护 B.过压保护 C.欠压保护 D.速度检测 14.断电延时型时间继电器，它的延时触点是（） A.延时闭合的动合触点 B.瞬间动合的触点 C.瞬间闭合延时断开的动合触点 D.延时闭合瞬时断开的动合触点 15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（） A.制动电流 B.启动电流 C.制动电压 D.启动电 二、多项选择题（每题2分，共10分） 1.电机车过曲线时掉道，原因是（） A.列车行驶速度太快 B.曲线外轨超高或不足 C.曲线半径小 D.曲线内轨未加宽 2.斜巷人车装备专用信号，通讯信号必须具备（） A.通话 B.信号发送 C.连接 D.电源 3.采区连续运输车、卡轨车必须装备（） A.位置显示器 B.过位保护 C.专用通讯信号 D.照明装置 4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统 A.3 B.4 C.5 D.6 5.低压供电系统，必须装设那些保护（） A.检漏保护
数控机床电气控制 第一章机床控制线路的基本环节 内容机床常用电器的选择 机床电气原理图的画法及阅读方法 三相异步电动机的启动控制线路 三相异步电动机的运行控制线路 三相异步电动机的制动控制线路 电动机的保护环节 学习目标。通过本章的学习，熟练掌握低压电器的结构，工作原理，掌握控制线路 的基本环节及一些典型线路的工作原理，分析方法，从而具备正确选用机床常用电 器的能力，分析机床控制电路基本环节的能力和看懂电气控制原理图的能力。 第二章典型普通型机床电器线路的分析 内容电气控制线路分析基础 C650卧式车床的电气控制线路 X62卧式万能铣床的电气控制线路 学习目标。通过本章的学习，了解集中普通典型机床的基本结构，掌握其电气控制 原理熟练掌握阅读分析电气控制原理图的方法与步骤，培养读图能力，为机床及其 他生产机械电气控制系统的设计，安装，调试和维护打下一定的基础。 第三章机床电气控制系统的设计 机床电器控制系统的设计基本原则和设计步骤 电力拖动方案的确定和电动机的选择 机床电气控制线路设计的一般要求 机床电气控制线路的设计方法及实例 机床电气控制系统的工艺设计 学习目标。通过本章的学习，了解机床电器控制系统设计的基本原则，基本内容，正确理解和选用电力拖动方案，掌握机床电气原理图的设计以及电器工艺设计的方法和步骤，具有基本的电气控制系统设计的能力。 第四章可编程控制器plc的工作原理 内容概述 Plc的组成与工作原理 数控机床的plc 学习目标，通过本章的学习，了解可编程控制器的基本组成和编程语言，正确理解 可编程控制器的扫描工作方方式，等效电路，掌握可编程控制的工作原理，以及数 控机床中可编程控制器的形式，特点和功能。 第五章Plc的指令系统 内容Siemens s7-200plc性能简介 S7200plc的基本指令 S7200plc的顺序控制指令 S7200plc的功能指令 学习目标。通过本章的学习，了解西蒙子s7-200plc和fanuc pmc-pa1型的软器件的 特点，掌握其指令系统的功能以及编程的方法，正确理解功能基本指令。了解功能 图的主要内型，掌握顺序控制指令的应用。
数控机床电气控制作业 2 一、单项选择题 1. 用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（ B ） A.电气原理图 B. 电器元件布置图 C. 电气安装接线图 A ）完成的。 2. 数控机床的进给运动是由（ A.进给伺服系统 B. 位置检测系统 C. 可编程序控制器 3. （ B ）是数控系统的核心 A. 进给伺服系统 B. 数控装置 C. 可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（ B ）组成。 A. 控制软件 B. 管理软件和控制软件两部分 C. 管理软件 5. （ A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B. 进给伺服系 C. 数控装置 6. （ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电 KB 器。 A. 自动空气开关 B. 接触器 C. 电流继电器 7. （ B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A. 直线控制的数控机床 B. 轮廓控制的数控机床 C. 点位控制的数控机床 8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（ C ）的有害的电气瞬变现象。 A. 可预见 B. 确定 C. 不确定
9. （ A ）是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A. 接地 B. 电动机 C. 检测元件 二、判断题（正确的题标注“" ”错误标注“ X”） 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KV）的 电动机。（V ） 2. 开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 （V） 3. 继电器的输入信号是能是电流、电压等电学量。（X ） 4. 热继电器的作用是对电路进行短路保护。（X ） 5. 以交流伺服电机为驱动单元的数控系统称为闭环数控系统。（X ） 三、简答题 1、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？ 答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。 电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。 2. 接触器的作用是什么？接触器按其主触头通过电流的种类不同，分为哪两类？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。 四、分析题永磁式同步型交流电动机的工作原理如图所示，试分析其工作原理。并回答转子 磁 极轴线与定子磁场轴线B夹角的大小与什么因素有关?
1 5级电子制冷专业《机床电气控制与技能训练》毕业考试试题 班别 _______ 姓名 ________ 座位号 _______ 成绩 _______ 注：请同学们把答案写在答题卡上 一、填空题（每空1分，共25分） 1、CA6140车床主电路中，KMI 表示 交流接触器 ，起失压、欠压护；FR 表 示热继电器，起过载保护;Fu 表示 熔断器，起短路 保护。 2、CA6140型车床控制线路的电源由TC 二次侧输出 110 V 电压提供；指示 线路电源由TC 二次侧输出 6 V 电压提供；照明线路电源由TC 二次侧 输出 24 V 电压提供。 3、CA6140车床电气原理图中，图示 区，辅助触电在 8 区和__ 4、电气故障检修中，常用的几种测量方法有（1）电笔测量法；（2）万用 表测量法；（3）校验灯法。 5、 Z 3050摇臂钻床型号中，Z 是指 钻床，50是指 最大钻孔直径。 6、 Z 3050摇臂钻床共有四台电动机，分别为 主轴电动机M1,摇臂升降 电动 机 M2液压泵电动机M3冷却泵电动机M4 7、Z3050摇臂钻床在摇臂上升和下降的控制电路中采用了 按钮连锁和接触 器 连锁，以确保电路安全工作。 & Z3050摇臂钻床摇臂升降的过程是 松开 ?上升（下降）? 夹紧 二、选择题 1、 安装刀开关时，电源进线应接在 触点一边的进线端上，负载应接在 虫点一边的出线端上。（） A .静；静 B .静；动 C .动；静 D .动；动 2、 熔断器主要是用于电路的（ ）保护。 A .过压 B .过载C.短路D .漏电 3、 延时动作的继电器是（ ）。 A .电流继电器 B .电压继电器 C .时间继电器 D .速度继电器 10 区。
《 》试卷 共4页 第1页 宿迁学院继续教育学院淮海技师学院函授点考试试题 课程名称： 考试日期：2010年 月 日 专业： 姓 名： 学号： 1、电器的触头系统是电器的主要 部分，起 和 电路的作用。 2、过电流继电器主要用作电动机的 ，对其选择的主要参数是 和 。 3、欠电压继电器在电路中多用作 ，防止电压故障后恢复供电时的自启动。 4、定子绕组为星形联结的三相异步电动机采用一般的三相 就可以得到保护，但定子绕组为三角形联结的三相异步电动机需要采用带 保护的热继电器才能获得可靠的保护。 5、直流电动机按不同的励磁方式分为 、 、 和 。 6、直流电动机的调速方法有 、 和 三种。 7、直流电动机电气制动方法有 、 和 三种。 8、直流电动机启动时比较常用的方法有 和 两种形式。 二、选择题（每题2分，共计30分） 1、启动按钮优先选用（ ）色按钮；急停按钮应选用（ ）色按钮；停止按钮优先选用（ ）色按钮。 A. 绿、黑、红 B. 白、红、红 C. 绿、红、黑 D. 白、红、黑 2、低压断路器的额定电压和额定电流应（ ）线路的正常工作电压和计算负载电流。 A. 不小于 B. 小于 C. 等于 D. 大于 3、常用的稳压电路有（ ）等。 A. 稳压二极管并联型稳压电路 B. 串联型稳压电路 C. 开关型稳压电路 D. 以上都是 班级： 座位号 ―――――――――――――――――――――――――装―――――――订―――――――线―――――――――――――――― 答 题 不 得 超 过 此 装 订 线
4、按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。在实际工作中，经常采用（）正反转控制电路。 A. 按钮联锁 B. 接触器联锁 C. 按钮、接触器双重联锁 D. 倒顺开关 5、Y-△减压启动是指电动机启动时，定子绕组采用Y联结，以降低启动电压，限制启动电流。待电动机启动后，再把定子绕组改成（）,使电动机全压运行。 A. YY联结 B. Y△联结 C. △△联结 D. Y联结 6、欠电压继电器的返回系数一般在（）以下。 A. 0.80 B. 0.85 C. 1.25 D. 1.55 7、在分析主电路时，应根据各电动机和执行电器的控制要求，分析其控制内容，如电动机的起动、( )等基本环节。 A. 工作状态显示 B. 正反转控制 C. 电源显示 D. 参数测定 8、绘制电气原理图时，通常把主电路和辅助电路分开主线路用粗实线画在辅助电路的左侧或（）。 A. 上部 B. 下部 C. 右侧 D. 任意位置 9、在分析复杂电气原理图的辅助电路时，要对照（）进行分析。 A. 主电路 B. 控制电路 C. 辅助电路 D. 联锁与保护环节 10、下列故障原因中（）会导致直流电动机不能启动。 A. 电源电压过高 B. 电刷接触不良 C. 电刷架位置不对 D. 励磁回路电阻过大 11、直流电动机转速不正常的故障主要由（）等。 A. 换向器表面有油污 B. 接线错误 C. 无励磁电流 D. 励磁回路电阻过大 12、直流电动机温升过高时，发现通风冷却不良，此时应检查（）。 A. 起动、停止是否过于频繁 B. 风扇扇叶是否良好 C. 绕组有无短路现象 D. 换向器表面是否有油污 13、直流电动机因电刷牌号不相符导致电刷下火花过大时，应更换（）的电刷。 A. 高于原规格 B. 低于原规格 C. 原牌号 D. 任意 14、直流伺服电动机旋转时有大的冲击，其原因如：测速发电机在（）时，输出电压的文波峰值大于2%。 A. 550r/min B. 750r/min C. 1000r/min D. 1500r/min 15、他励直流电动机的反接制动是通过把正在运行的电动机的（）突然反接来实现的。 A. 励磁绕组 B. 电枢绕组 C. 励磁绕组和电枢绕组 三、判断题（每题2分，共计20分） 《》试卷共4页第2页
数控机床电气控制作业2 一、单项选择题 1. 用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（B ） A.电气原理图 B.电器元件布置图 C.电气安装接线图 A ）完成的。 2. 数控机床的进给运动是由（ A. 进给伺服系统 可编程序控制 B.位置检测系统 C. 器 3. （B ）是数控系统的核心 A. 进给伺服系统 B.数控装置 C.可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（B ）组成。 A. 控制软件 B. 管理软件和控制软件两部分 C. 管理软件 5. （A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B. 进给伺服系 C. 数控装置 6. （B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。 A. 自动空气开关 B. 接触器 C. 电流继电器 7. （B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A. 直线控制的数控机床 B. 轮廓控制的数控机床 C. 点位控制的数控机床
8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些( C )的有害的电气瞬变现象。 A. 可预见 B. 确定 C. 不确定 9. ( A )是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A. 接地 B. 电动机 C. 检测元件 二、判断题(正确的题标注“" ”错误标注“ X”) 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量(大 于10KW ) 的电动机 (V ) 2. 开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 ( V ) 3. 继电器的输入信号是能是电流、电压等电学量 ( X ) 4. 热继电器的作用是对电路进行短路保护 ( X ) 5. 以交流伺服电机为驱动单元的数控系统称为闭环数控系统 （x ）

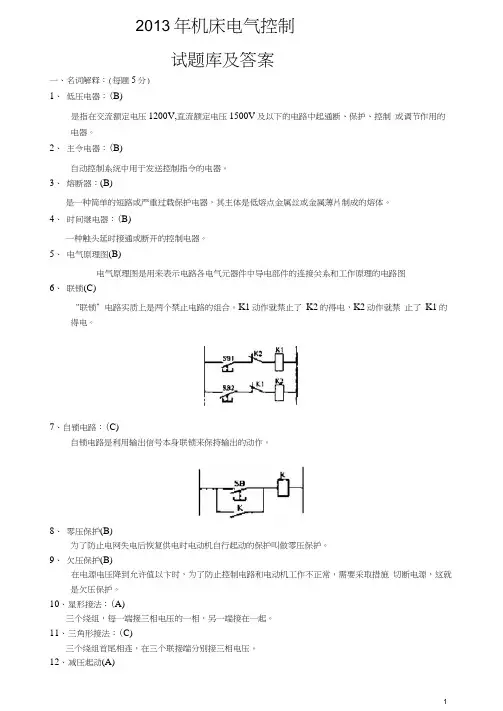

2013年机床电气控制 试题库及答案 一、名词解释：（每题5分） 1、低压电器：（B） 是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。 2、主令电器：（B） 自动控制系统中用于发送控制指令的电器。 3、熔断器：（B） 是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。 4、时间继电器：（B） 一种触头延时接通或断开的控制电器。 5、电气原理图（B） 电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图 6、联锁（C） “联锁”电路实质上是两个禁止电路的组合。K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。 7、自锁电路：（C） 自锁电路是利用输出信号本身联锁来保持输出的动作。 8、零压保护（B） 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。 9、欠压保护（B） 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。 10、星形接法：（A） 三个绕组，每一端接三相电压的一相，另一端接在一起。 11、三角形接法：（C） 三个绕组首尾相连，在三个联接端分别接三相电压。 12、减压起动（A） 在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。13、主电路：（A）
主电路是从电源到电动机或线路末端的电路，是强电流通过的电路， 14、辅助电路；（B） 辅助电路是小电流通过电路 15、速度继电器：（C） 以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。 16、继电器：（C） 继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式) 17、热继电器：（C） 是利用电流的热效应原理来工作的保护电器。 18、交流继电器：（C） 吸引线圈电流为交流的继电器。 19、全压起动：（C） 在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。 20、电压：（A） 电路两端的电位差 21、触头 触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。 22、电磁结构 电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。23、电弧 电弧实际上是触头间气体在强电场作用下产生的放电现象 24、接触器 接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器 25、温度继电器 利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。 26、点动电路 按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转， 27、电气控制系统 电气控制系统是由电气控制元器件按一定要求连接而成 二、填空：（每题2分） 1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。(B) 1200、 1500 2、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。(C) 不小于 3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控 制运动部分的行程大小、运动方向或进行限位保护。(B) 限位机械位移 4、按钮常用于控制电路，( )色表示起动，( )色表示停止。(B) 绿红 5、熔断器是由( )两部分组成的。(C)
机床电气控制考试题目【含答案】 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水工作1）眼神关注客人，当客人距3米距离侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班

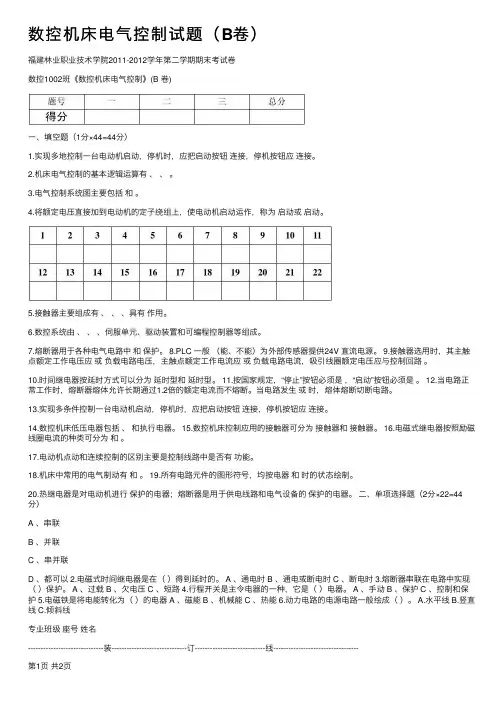

中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试 数控机床电气控制试题 （宝丰县教师进修学校-马全力提供） 2010年1月 一、单选题（每小题3分，共54分） 1·某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。那么这是属于( )。 A．直线控制的数控机床 B．轮廓控制的数控机床C．点位控制的数控机床 2．数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由( )组成。 A.控制软件 B．管理软件和控制软件两部分C．管理软件 3．( )不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。 A.刀开关 B．低压断路器C．组合开关 4．电流继电器与电压继电器在结构上的区别主要是( )不同。电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。 A.线圈 B．衔铁C．触点 5．数控装置是整个数控系统的核心，按CNC装置中微处理器的个数可以分为单微处理器结构和( )。 A．专用型结构 B．功能模块式结构C．多微处理器结构 6．位置检测元件不直接安装在进给坐标的最终运动部件上，而是中间经过机械传动部件的位置转换（称为间接测量），亦即，坐标运动的传动链有一部分在位置闭环以外，这种伺服系统称为( )。 A．开环伺服系统 B．半闭环系统C．闭环伺服系统 7．( )是一种将电脉冲信号转换为机械角位移的机电执行元件。 A．交流电动机 B．直流电动机 C．步进电动机 8．( )又称无触点行程开关，当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。 A．接近开关 B．按钮开关C．组合开关 9．热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的( )保护。 A．过压 B．过载C．过流 10．( )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
数控机床电气控制作业（一） 1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？ 答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。 行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。 按钮开关的选用原则 ①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。 ②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。 ③按工作状态和工作情况的要求，选择按钮开关的颜色。 2．低压断路器在电路中的作用是什么？P12 3．接触器的用途是什么？它由哪几部分组成？P15 4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？ 答：接近开关又称无触点行程开关。与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。 接近开关多为三线制。三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。 5．.中间继电器的作用是什么？P21它和交流接触器有何区别？ 答接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。而继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器，中间继电器实质上是电压继电器的一种。 6．电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？ 答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。 电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。 8 ．三相异步电动机的起动控制采用哪两种方式？
机床电气自动控制试题公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机床电气自动控制考试试卷 A 注意事项 1.请首先按照要求在试卷的标封处填写您的姓名、学号和班级的名称。 2.请仔细阅读名称题目的回答要求，在规格的位置填写您的答案。 3.不要在试卷上乱画，不要在标封区填写无关内容。 4.答卷时限为１００min 一、填空题（将正确答案填入下列空白处，每空1分，共３４分） 1．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作三相异步电动机的______________。 2. 接触器按其主触头通过电流的种类，可分为____________________和 __________________。 3. 继电接触器控制电路是由各种___________、___________、_________、 __________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 4. 速度继电器主要用作________________________________________控制。
5. 机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和图形表示出来。这种图就是电气控制系统图。电气控制系统图一般有三种：___________、______________、 _________________ 。 6. 机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。 7. 可编程序控制器是一种数字运算的电子系统，专为环境下应用而设计。它用可编程的存储器，用来在内部存储执 行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。 8. 机床上常用的电气制动控制线路有两种即 和。 9.ＰＬＣ程序执行可分为三个阶段，分别 是、、。 10、FP1-40E是FP1系列PLC的。（基本单元，扩展单元）。 11. 时间继电器是指_____________________________一种控制电器。 12．DF是指令，SET是指令，RST是指令，NOP是指令，CT是指令，SR是指令。

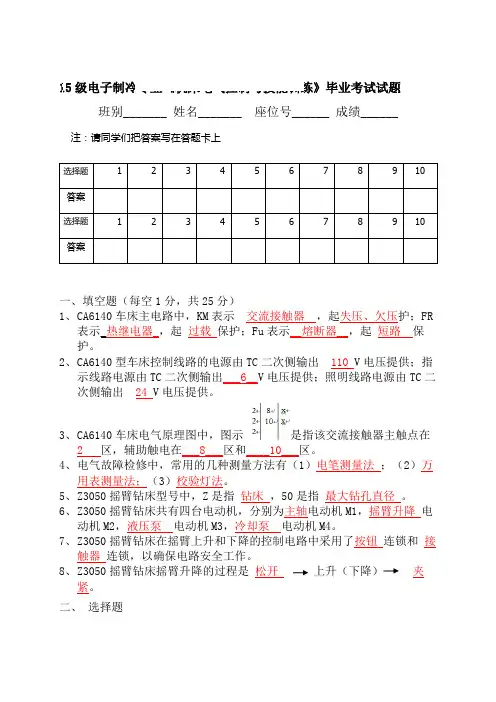

15级电子制冷专业《机床电气控制与技能训练》毕业考试试题 班别_______ 姓名_______ 座位号______ 成绩______ 注：请同学们把答案写在答题卡上 选择题 1 2 3 4 5 6 7 8 9 10 答案 选择题 1 2 3 4 5 6 7 8 9 10 答案 一、填空题（每空1分，共25分） 1、C A6140车床主电路中，KM表示交流接触器，起失压、欠压护；FR 表示_热继电器_，起过载保护；Fu表示__熔断器__，起短路保护。 2、C A6140型车床控制线路的电源由TC二次侧输出110 V电压提供；指 示线路电源由TC二次侧输出___6__V电压提供；照明线路电源由TC二次侧输出24 V电压提供。 3、C A6140车床电气原理图中，图示是指该交流接触器主触点在 2 区，辅助触电在___8___区和____10___区。 4、电气故障检修中，常用的几种测量方法有（1）电笔测量法；（2）万 用表测量法；（3）校验灯法。 5、Z3050摇臂钻床型号中，Z是指钻床，50是指最大钻孔直径。 6、Z3050摇臂钻床共有四台电动机，分别为主轴电动机M1，摇臂升降电 动机M2，液压泵电动机M3，冷却泵电动机M4。 7、Z3050摇臂钻床在摇臂上升和下降的控制电路中采用了按钮连锁和接 触器连锁，以确保电路安全工作。 8、Z3050摇臂钻床摇臂升降的过程是松开上升（下降）夹 紧。 二、选择题
