坐板式单人吊具悬吊作
业方案
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
坐板式单人吊具悬吊作业方案
编制：
审核：
批准：
版次：第A/1版
目录
1编制依据：

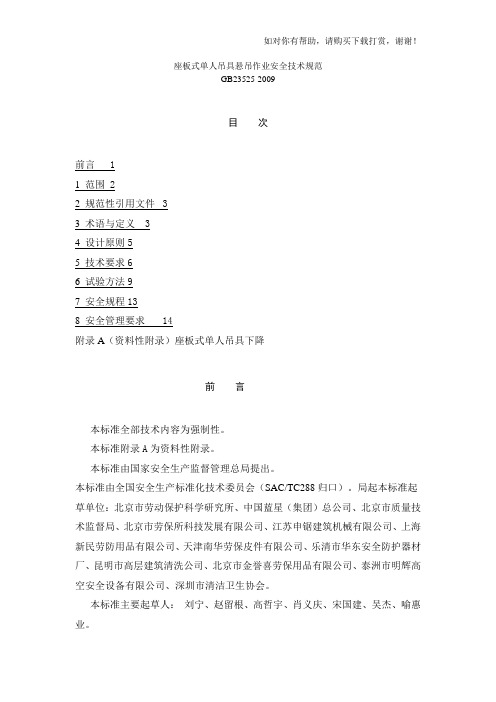

《坐板式单人吊具悬吊作业安全技术规程》（GB23525-2009）
《建筑施工高处作业安全技术规范》（JGJ80-1991）
《高处作业安全管理规范》（Q/SY1236-2009）
《高处悬吊作业安全技术规程》（DB12 440-2011）
2工程概况
xx工程，其中有48台储罐需要进行标识，储罐标识牌宝石花位于储罐罐壁高度
3/4处，根据现场实际情况，由于罐区内交叉作业较多，为确保储罐标识牌安装工作能够重安全、高质量的按期完成，特编制坐板式单人吊具悬吊作业专项施工方案。
3施工准备
天气情况
施工前，现场管理人员时刻关注天气预报，掌握天气情况，合理安排施工。大雾、大雨等恶劣天气及风力大于4级时，严禁悬吊作业。
工具准备
坐板式单人吊具悬吊作业需备工作绳、安全绳、吊板（座板）、安全带、自锁器、U型卡、工作桶等施工用具。
人员准备
作业人员应穿戴整齐，按规定系好安全带，将自锁器单独悬挂于安全绳子；现场安全监督员到位，安全监督员应设二人，顶部一个地下一人。放置高空作业指示牌，做到严格规范，万无一失。
4施工方法措施
施工工具简介及使用
工作绳：材质为锦纶，规格：直径为20 mm，作用：主要用于吊板式座板下吊、登高作业用。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。生命绳和高空人员身上的安全带上的自锁钩连接，形成登高人员的安全系统。
安全绳：材质为高强丝，规格：直径：18mm—20mm，作用：主要用于配合工作绳使用。高空人员通过座板吊在工作绳上，把安全带的自锁扣用自锁器连接到安全绳上，能够确保提高安全系数。
吊板：又称坐板，材质为缩木板组合而成，吊带由纤维纺织而成，都具有一定的抗拉强度。作用：高空下吊施工时，高空人员就坐在吊板上向下坠滑操作。防滑座板断裂载荷大于4400牛顿。
安全带：材质为纤维纺织而成。安全带由两根肩背和一根腰带连成一体组成，它通过自锁钩与工作绳连接成一体。
自锁器：材质为不锈钢制成。连接安全带与安全绳上，当高空施工人员因工作绳断裂而下坠时，自锁钩的自锁装置会因人体的重量拉动而自锁，使下坠的人被生命绳拦住。
自锁器
U型卡：是由16mm高强度钢制成的u型扣，并有螺栓销连接。
U型卡坐板
以上7种组装成一个坐式高空吊板。
整体静载负荷测试
悬吊下降系统整体静态负荷与下降器功能测试
悬吊下降系统整体静态负荷与下降器功能测试图示例见图1。
1-坐板；2-吊带；3-砂包；4-半圆环；5-连接器；6-下降器；7-工作绳。
图1悬吊下降系统整体静态负荷与下降器功能测试图
测试装置
测试架：顶部有安装工作绳的刚性挂点装置。
砂包：质量100±2Kg；外形尺寸：长940mm、横截面周长850mm；填充物；沙土和锯末的均匀混合装置。
步骤1：将工作绳安装在测试架顶部的挂点装置上；
步骤2：将砂包放置在坐板位置上；
步骤3：将下降器和坐板装置按作业状态在工作绳上；
步骤4：用100mm/min±5mm/min的速度提升工作绳，使坐板装置离开地面，至下降器达到测试人员胸部时停止，静置5min；
步骤5：观察悬吊下降系统情况；
步骤6：按照下降器的操作方法使下降器向下运动200mm，静置5min；观察下降器的运动情况，卸载。
具体施工方法
将吊板滑轮挂罐顶防护栏上，安全绳固定在罐顶顶部透气孔根部，挂吊板的绳索采用直径20mm棉纶绳，用两根悬挂坐板，安全绳固定于罐顶顶部。反复负重试验做到万无一失。将所有绳子搭角、搭棱、搭檐的地方用橡胶或地毯块垫底，以防磨擦。吊板内侧距离罐体间隙为100～200mm，吊板应购买经过安全检测的产品，长度，宽度为。
将吊绳在坐式吊板上的U型卡扣里打好一个特殊的结，在板边栓上吊桶，里面装施工用具及施工材料。因为有一种特殊的系扣方法，所以在工作中，吊板不会往下滑。人控制绳索，可以自由操作，简单的说往上一提绳子吊板就往下滑一点，提多少滑多少，提多快滑多快。
操作人员坐于吊板规定位置，将所有用具扎连在吊板上口侧身下。
缓缓将吊板下放，到达第一工作位置；一个位置工作结束，缓缓调整至下一个位置继续上述步骤。直至该纵向位置至工作结束，然后再横向移动位置；直到工作结束。罐顶设立人员做安全保护。
罐底设巡视安全保护人员。
整个工作过程中，安全监督应自始至终作现场安全监督，不得擅离职守。
5.安全措施及安全操作规程
作业前安全检查
安装前检查挂点装置、坐板装置、绳、带的零部件是否齐全，连接部位是否灵活可靠，有无磨损、锈蚀、裂纹等情况，发现问题时及时进行处理，不带故障安装或作业。
安装前由经过专业培训合格的人员按产品说明书的安装要求进行。安装完毕经安全员检查通过签字确认方可投入使用。吊绳系挂前检查工人的身体状况，如果有偶然头疼或感冒等不适的，提前告知安全监督员，保证施工人员安全上岗，同时上岗施工前后均不得喝酒。
每次作业前应检查的项目见表1，检查应有记录。
表1 安全检查项目表
作业中使用要求
悬吊作业时罐顶应有经过专业培训的安全监护。
符合要求的安全帽、工作服及安全鞋等劳保用品，必要时需佩戴防护手套。
