很多变频器使用方式都是大同小异的！介绍几种常用简单的控制变频器的方法。
一、变频器主电路的接线方法:
R S T这三个接线端子是变频器电源进线端，三根火线接入。
U V W是出线端接需要控制的电机。
首先，变频器有单相220V、三相220V、三相380/480V、三相690V等几种电源规格的变频器，我们需要根据变频器规格选择合适的电源和断路器。将输入电源接到变频器的L1、L2(单相220V)或者R、S、T端子。
在断路器和变频器之间一般不加接触器，如果必须要加入接触器的场合，也要注意不能使接触器动作或于频繁。
另外为了改善功率因素和消除干扰，可在输入侧加入交流输入电抗器和噪音滤波器，这个可以根据需要和使用场合选择加不加。输入侧连接完成，将三相电动机接到变频器的输出端子U、V、W上。
注意：变频器输出侧不能加电容器或者浪涌抑制器，否则会导致变频器损坏。最后要保证接地端子可靠接地，以保证设备和人员的安全。
二、控制方式种类:
1、面板控制方式。这种控制方式是通过变频器面板启停变频器修改频率等。
2、通过外部控制器或仪表控制方式。这种控制方式主要通过控制器如PLC 给变频器启停信号和频率信号，这种控制方式依据信号类型的不同又可以分为两种。一种类型是开关量信号和模拟信号另外一种是通讯数字信号。
控制回路部分不同品牌的变频器端子号和功能会有所不同，我们可以根据变频器说明书进行判断。
首先，我们要选择控制方式，在参数设置里找到相应参数进行设置，控制方式分为操作面板命令通道、端子命令通道和通讯命令通道。
选择操作面板命令通道的时候，面板上的RUN和STOP键就可以实现变频器的运行和停止，通过递增和递减键对电机进行调速。
注意：有的变频器操作面板上装有电位器，在设置里选择模拟输入为板载电位器，调整电位器就可以实现电动机调速。
另外变频器面板可以拆下，可以通过延长线将面板装到操作柜面板进行操作。
使用端子命令通道，可通过设置参数选择二线式或者三线式控制。
二线式控制时，我们只需要将正、反转端子和电源公共端分别闭合就可以实现电动机正、反转。
三线式控制时，则需要使能端子和公共端闭合后，正反转端子和公共端闭合才起作用。模拟输入方面，变频器提供+10V电源，我们可以根据需要使用外接电位器、各种传感器等来实现电动机调速。
变频器可通过参数设置或者跳线开关进行选择模拟信号为电压信号还是电流信号通讯命令通道是通过上位机通讯对变频器进行控制。
为了让电动机更好的运行，我们还需要对电动机的参数、加减速时间、运行频率等进行设置。基本上这些简单的设置就可以实现变频器控制电动机的运行。
在使用中，根据实际情况，可能还要加制动电阻或者制动单元等等，对变频器参数进行更详细的设置。由于对变频器的了解只限于简单的使用，更为复杂的设置还不算十分了解，所以内容有限，最后提醒一下大家，一定要可靠接地！
三、控制回路接线
面板控制的接线：面板控制最简单也是接线最少的一种，变频器的使能端子必须要接线，无论什么控制方式都必须先使能变频器！
电位器接线，如果觉得面板按钮不太方便那么可以使用电位器来调节频率，有的变频器的面板上已经装好了电位器有的没有装但是预留的有电位器接线端子！
通过外部控制器或仪表控制方式的接线:这种方式根据信号类型不同接线方式也不同
1、依靠开关量和模拟量控制的接线方式需要接使能端子，启动端子，频率给定端子一般是电流或电压信号，如果是PID调节的闭环控制的话还需要把外部传感器信号接到变频器的信号采集端子。
2、依靠通讯方式控制变频器接线方式需要接使能端子，通讯电缆连接变频器和通讯伙伴的通讯口就可以了。
四、变频器参数设置
1、面板控制参数：电机功率；控制方式：面板；频率给定方式:面板/电位
器；频率上下限；不同的变频器参数有细微差别！
2、开关量和模拟量控制方式参数:电机功率；控制方式:远程；频率给定:外部模拟量；外部模拟量通道:根据接线而定，接的是哪一路就选哪一路；外部模拟量通道信号类型:根据PLC输出的模拟量信号类型确定一般有电流和电压信号，信号范围是多少根据实际PLC模拟量输出通道决定，常用4至20ma，0至10v；PLC一侧需要写控制程序。
3、数字量通讯信参数：电机功率；控制方式：通讯；通讯地址：也可以说是站号；通讯协议：使用变频器和PLC都支持的通讯协议；PLC一侧需要写通讯程序！
艾默生CT变频器常见故障代码及维修方法 1、电流检测故障（如报E019，E001）： （1）控制板Q1（15050026）坏。 （2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。 （3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.41.5，0，1.6。 如值不对，小板坏：此时可更换小板坏中的三个小IC（39030024LMV393），如还不好，更换小板。 2、显示POFF： 驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51，R52，C36，C37，排线中的某一个坏，其中的电解电容坏的最多。只在带电机运行时报POFF，驱动板变压器也有可能坏。 3、缓冲电阻坏： 缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，最好都换新的。因电容是易坏易老化的器件。 4、显示不稳： 先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。报故障E015：通电指示灯亮，键盘不亮，拨了风扇就好--风扇短路。 5、不制动： 01180099，01180100，01180113，01180114的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器停机制动时引起的，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管（MOS管不好测，可测其串联的续流二极管，正常应为0.37左右），门极电阻（也就是MOS管的门极电阻，正常应为100欧姆）。修好上电后，TD900F093改为150，报E007，红接P（+），黑接PB，如电压在17－30跳动，制动正常。TD3200F133=150直流电压270－350V制动起作用。 6、炸整流桥：
变频器控制电路的工作原理？ 各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz），等等。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器，变频器也可用于家电产品。使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。变频器的工作原理被广泛应用于各个领域。例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。 2. 电机的旋转速度为什么能够自由地改变？
r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm.例如：4极电机60Hz 1,800 [r/min]，4极电机50Hz 1,500 [r/min]，电机的旋转速度同频率成比例。 本文中所指的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。由电机的工作原理决定电机的极数是固定不变的。由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以不适和改变该值来调整电机的速度。另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。n = 60f/p，n: 同步速度，f: 电源频率，p: 电机极数，改变频率和电压是最优的电机控制方法。如果仅改变频率，电机将被烧坏。特别是当频率降低时，该问题就非常突出。为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压，例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到
变频器的运转指令方式 变频器的运转指令方式是指如何控制变频器的基本运行功能，这些功能包括启动、停止、正转与反转、正向电动与反向点动、复位等。 与变频器的频率给定方式一样，变频器的运转指令方式也有操作器键盘控制、端子控制和通讯控制三种。这些运转指令方式必须按照实际的需要进行选择设置，同时也可以根据功能进行相互之间的方式切换。 1操作器键盘控制 操作器键盘控制是变频器最简单的运转指令方式，用户可以通过变频器的操作器键盘上的运行键、停止键、点动键和复位键来直接控制变频器的运转。 操作器键盘控制的最大特点就是方便实用，同时又能起到报警故障功能，即能够将变频器是否运行或故障或报警都能告知给用户，因此用户无须配线就能真正了解到变频器是否确实在运行中、是否在报警（过载、超温、堵转等）以及通过led数码和lcd液晶显示故障类型。 按照前面一节的内容，变频器的操作器键盘通常可以通过延长线放置在用户容易操作的5m以内的空间里。同理，距离较远时则必须使用远程操作器键盘。 在操作器键盘控制下，变频器的正转和反转可以通过正反转键切换和选择。如果键盘定义的正转方向与实际电动机的正转方向（或设备的前行方向）相反时，可以通过修改相关的参数来更正，如有些变频器参数定义是“正转有效”或“反转有效”，有些变频器参数定义则是“与命令方向相同”或“与命令方向相反”。 对于某些生产设备是不允许反转的，如泵类负载，变频器则专门设置了禁止电动机反转的功能参数。该功能对端子控制、通讯控制都有效。 2端子控制 2.1基本概念 端子控制是变频器的运转指令通过其外接输入端子从外部输入开关信号（或电平信号）来进行控制的方式。 这时这些由按钮、选择开关、继电器、plc或dcs的继电器模块就替代了操作器键盘上的运行键、停止键、点动键和复位键，可以在远距离来控制变频器的运转。
变频器线路板常见维修方法 往往变频器的故障只有一点，而对于维修者最重要的就是找到故障点，有针对性地处理问题，尽量减少无用的拆卸，尤其是要尽量减少使用烙铁的次数。除了经验，掌握正确的检查方法是非常必要的。正确的方法可以帮助维修者由表及里，由繁到简，快速的缩小检测范围，最终查出故障并适当处理而修复。 首先谈谈故障的检查方法 报警参数检查法： 所有的变频器都以不同的方式给出故障指示，对于维修者来说是非常重要的信息。通常情况下，变频器会针对电压、电流、温度、通讯等故障给出相应的报错信息，而且大部分采用微处理器或DSP处理器的变频器会有专门的参数保存3次以上的报警记录。 （例1）某变频器有故障，无法运行并且LED显示“UV”（under voltage的缩写），说明书中该报警为直流母线欠压。因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。所以判断该报警应该是真实的。所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。由于充电电阻的短路接触器没动作，所以与整流桥无关。故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。更换电阻马上就修好了。 （例2）有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”（alarm 5 的缩写），说明书中说CPU被干扰。经过多次观察发现是在充电电阻短路接触器动作时出现的。怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。 （例3）一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。可以初步断定变频器没有问题。原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。 （例4）三肯SVF303，显示“5”，说明书中“5”表示直流过压。电压值是由直流母线取样后（530V左右的直流）通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。过压报警，我们可以看一下电阻是否变值，光耦是否有短路现象等。 由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。 类比检查法：
变频器常用的几种控制方 式 Prepared on 22 November 2020
变频器常用的几种控制方式 变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。 1、变频器简介 变频器的基本结构 变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU 以及一些相应的电路。 变频器的分类 变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 2、变频器中常用的控制方式 非智能控制方式 在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。 V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。 (2) 转差频率控制 转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。 (3) 矢量控制 矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。例如形成开关次数最少的PWM波以减少开关损耗。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种。 基于转差频率的矢量控制方式与转差频率控制方式两者的定常特性一致，但是基于转差频率的矢量控制还要经过坐标变换对电动机定子电流的相位进行控制，使之满足一定的条件，以消除转矩电流过渡过程中的波动。因此，基于转差频率的矢量控制方式比转差
低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。其控制方式经历了以下四代。 1U/f=C的正弦脉宽调制（SPWM）控制方式： 其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。 电压空间矢量（SVPWM）控制方式： 它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。 矢量控制（VC）方式： 矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。 直接转矩控制（DTC）方式：
变频器维修检测常用方法 如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。 一、静态测试 1、测试整流电路 找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。 2、测试逆变电路 将红表棒接到P端黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果否则可确定逆变模块故障 二、动态测试 在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点: 1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。 2、检查变频器各接插口是否已正确连接，是否有镙丝松动，连接异常有时可能导致变频器出现故障，严重时会出现炸机等情况。 3、上电后检测故障显示内容并初步断定故障及原因。 4、如未显示故障首先检查参数是否有异常并将参数复归后进行空载(不接电机)情况下启动变频器并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况则模块或驱动板等有故障 5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，最好是满负载测试。 三、故障判断 1、整流模块损坏 一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。 2、逆变模块损坏 一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。 3、上电无显示 一般是由于开关电源损坏或预充电电路损坏使直流电路无直流电压引起，如启动电阻损坏，也有可能是面板损坏。 4、上电后显示过电压或欠电压 一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。 5、上电后显示过电流或接地短路 一般是由于电流检测电路损坏。如霍尔元件、运放等。 6、启动显示过电流 一般是由于驱动电路或逆变模块损坏引起。 7、空载输出电压正常带载后显示过载或过电流 该种情况一般是由于参数设置不当或驱动电路老化模块损伤引起。
英威腾变频器维修中遇到的故障代码及解决方法 内容来源网络，由深圳机械展收集整理！ 更多变频器及自动化技术，就在深圳机械展-自动化展区！ 1、逆变单元故障（OUT） 此故障包括OUT1、OUT2、OUT3，它们分别代表逆变单元U相、V相、W相故障。此故障一般只出现在驱动光耦使用PC929的机器中，代表驱动板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。 【检修思路】OUT故障一般分有上电跳OUT；运行跳OUT；带载加载跳OUT。此原因一般都是因为检测电路检测到逆变管VCE电压异常输出告警信号，当控制板检测到此信号后马上停止驱动输出并显示出故障代码。当然不排除因保护电路本身异常导致的误保护。值得注意的是在某些情况下会因为开关电源输出不稳定影响驱动电路供电导致机器无规律跳OUT故障，如因散热风扇启动电流过大，每次运行风扇启动瞬间即跳OUT。检修时需注意区分。 （1）对于上电跳OUT故障：此问题一般都是因为保护电路本身不良或者驱动部分，模块门极有明显的短路、断路情况。可以通过屏蔽相应相OUT保护信号判断。如果屏蔽后其它一切正常，则说明问题是因保护电路本身不良引起。屏蔽后运行，如果有三相不平衡，则说明驱动电路或者模块有问题。 （2）对于运行跳OUT故障：此问题一般都是驱动电路和模块本身不良引起。首先可以用万用表电阻档测试驱动电路相关部位及模块门极有无明显短路、断路现象。屏蔽相关相OUT 保护信号运行，测试驱动波形是否正常（无示波器时可使用万用表交流电压档对比测试各路驱动波形）。重点关注波形的形状、幅度、死区时间等，最后检测IGBT是否损坏。对比其它相测试驱动门极结电容是否正常（万用表电容档）。 （3）对于带载加载跳OUT故障：此情况相对前两种来说检修难度稍大。首先，检测保护电路本身是否有元件性能不良。正确检测前提下，对怀疑有问题的二极管、贴片电容采取替换法代换之（注意判断控制板上OUT信号检测电路是否正常，可用替换法）。第二，对比检测驱动电路驱动光耦供电是否正常，门极驱动电阻是否变值。第三，不加载测试驱动波形是否正常。最后仔细判断，测试IGBT本身是否有问题。
变频器的控制方式 1 引言 我们通常意义上讲的低压变频器，其输出电压一般为220～650v、输出功率为0.2～400kw、工作频率为0～800hz左右，变频器的主电路采用交－直－交电路。根据不同的变频控制理论，其模式主要有以下三种: （1）v/f=c的正弦脉宽调制模式 （2）矢量控制（vc）模式 （3）直接转矩控制（dtc）模式 针对以上三种控制模式理论，可以发展为几种不同的变频器控制方式，即v/f控制方式（包括开环v/f控制和闭环v/f控制）、无速度传感器矢量控制方式（矢量控制vc的一种）、闭环矢量控制方式（即有速度传感器矢量控制vc 的一种）、转矩控制方式（矢量控制vc或直接转矩控制dtc）等。这些控制方式在变频器通电运行前必须首先设置。 2 v/f控制方式 2.1 基本概念 我们知道，变频器v/f控制的基本思想是u/f=c，因此定义在频率为fx时，ux的表达式为ux/fx=c，其中c为常数，就是“压频比系数”。图1中所示就是变频器的基本运行v/f曲线。 由图1可以看出，当电动机的运行频率高于一定值时，变频器的输出电压不再能随频率的上升而上升，我们就将该特定值称之为基本运行频率，用fb 表示。也就是说，基本运行频率是指变频器输出最高电压时对应的最小频率。在通常情况下，基本运行频率是电动机的额定频率，如电动机铭牌上标识的50hz或 60hz。同时与基本运行频率对应的变频器输出电压称之为最大输出电压，用vmax表示。
当电动机的运行频率超过基本运行频率fb后，u/f不再是一个常数，而是随着输出频率的上升而减少，电动机磁通也因此减少，变成“弱磁调速”状态。 基本运行频率是决定变频器的逆变波形占空比的一个设置参数，当设定该值后，变频器cpu将基本运行频率值和运行频率进行运算后，调整变频器输出波形的占空比来达到调整输出电压的目的。因此，在一般情况下，不要随意改变基本运行频率的参数设置，如确有必要，一定要根据电动机的参数特性来适当设值，否则，容易造成变频器过热、过流等现象。 2.2 预定义的v/f曲线和用户自定义v/f曲线 由于电动机负载的多样性和不确定性，因此很多变频器厂商都推出了预定义的v/f曲线和用户自定义的任意v/f曲线。 预定义的v/f曲线是指变频器内部已经为用户定义的各种不同类型的曲线。如艾默生ev2000变频器有三种特定曲线（图2a），曲线1为2.0 次幂降转矩特性、曲线2为1.7次幂降转矩特性、曲线为1.2次幂降转矩特性。罗克韦尔 ab powerflex 400变频器有4种定义的曲线（如图 2b），其定义的方式是在电动机额定频率一半（即50％fn）时的输出电压是电动机额定电压的30％时（即30％vn）为曲线1，35％vn为曲线 2，40％vn为曲线3，vn为曲线4。这些预定义的v/f曲线非常适合在可变转矩（如典型的风机和泵类负载）中使用，用户可以根据负载特性进行调整，以达到最优的节能效果。 对于其他特殊的负载，如同步电动机，则可以通过设置用户自定义v/ f 曲线的几个参数，来得到任意v/ f曲线，从而可以适应这些负载的特殊要求和特定功能。自定义v/ f曲线一般都通过折线设定，典型的有三段折线和两段折线。
西门子标准变频器控制方法描述
第一节速度矢量控制（MM440） 在矢量控制中，速度控制器影响系统的动态特性。特别是恒转矩负载，速度闭环控制有利于改善系统的运动精度和跟随性能。在矢量控制过程中，速度控制器的配置是重要的环节。 根据速度控制器的反馈信号来源，可以将速度矢量控制分为带传感器的矢量控制(VC)与无传感器的矢量控制(SLVC)两种。 ?编码器的反馈信号(VC)：P1300=20 ?观测器模型的反馈信号(SLVC)：P1300=21 在快速调试和电机参数优化的过程中，变频器会根据负载参数自动辨识系统模型，建立模型观测器，在没有传感器的情况下，系统也会根据输出电流来计算当前速度，作为速度反馈来构成速度闭环。 速度控制器的设定方式（P1460,P1462,P1470,P1472） ?手动调节 可根据经验对速度控制器的比例与积分参数进行整定 ?PID自整定 设定参数：P1400 当P1400.0=1,使能速度控制器的增益自适应功能，即根据系统偏差的 大小来自动调节比例增益系数Kp。在弱磁区，增益系数随磁通的降低 而减小。 当P1400.1=1,速度控制器的积分被冻结，只有比例增益，即对开环运 行的电动机加上滑差补偿。 ?优化方式自整定 通过设置P1960=1,变频器会自动对速度控制器的各参数进行整定。
第二节 转矩控制（MM440） 矢量控制分为速度矢量控制与转矩矢量控制，转矩控制与速度矢量控制的主设定频率 滤波 编码器反馈 观测器模型反 馈实际频率 滤波 PI 速度 控制器 系统 手动调节 自整定 优化整定 P1400.0=1 P1960=1
变频器电压电流典型检测方法 1.前言 变频器最主要的特点是具有高效率的驱动性能及良好的控制特性。简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。从电机的转速公式可以看出，调节电机输入电压的频率f，即可改变电机的转速n。目前几乎所有的低压变频器均采用图1所示主电路拓扑结构。 部分1为整流器，作用是把交流电变为直流电，部分2为无功缓冲直流环节，在此部分可以采用电容作为缓冲元件，也可用电感作为缓冲元件。部分3是逆变器部分，作用是把直流电变为频率可调整的三相交流电。中间环节采用电容器的这种变频器称之为交直交电压型变频器，这种方式是目前通用型变频器广泛应用的主回路拓扑。本文将重点讨论这种结构在电压、电流检测设计中应注意的一些问题。变频器在运行过程中为什么要对电压、电流进行检测呢这就需要从电机的结构和控制特性上说起： ①三相异步电动机的转矩是由电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。 ②变频器运行中，过载起动电流为额定电流的~倍;过流保护为额定电流的~3倍(根据不同性质的负载要求选择不同的过流保护点);另外还有电流闭环无跳闸、失速防止等功能都与变频器运行过程中的电流有关。 ③为了改善变频器的输出特性，需要对变频器进行死区补偿，几种常用的死区补偿方法均需检测输出电流。 ④电动机在运转中如果降低指令频率过快，则电动状态将变为发电状态运行，再生出来的能量贮积在变频器的直流电容器中，由于电容器的容量和耐压的关系，就需要对电压进行及时、准确地检测，给变频器提供准确、可靠的信息，使变频器在过压时进行及时、有效的保护处理。同时变频器上电过程、下电过程都需要判断当前直流母线电压的状态来判断程序下一步的动作。 鉴于电压、电流检测的重要性，在变频器设计中采用对电压、电流进行准确、有效检测的方法是十分必要的。 2.在线测量电压的几种方案设计 变频器的过电压或欠电压集中表现在直流母线的电压值上。正常情况下，变频器直流电压为三相全波整流后的平均值。若以380V线电压计算，则平均直流电压。在过电压发生时，直流母线的储能电容将被充电，主电路内的逆变器件、整流器件以及滤波电容等都可能受到损害，当电压上升至约800V左右时，变频器过电压保护功能动作;另外变频器发生欠压时(350V左右)也不能正常工作。对变频器而言，有一个正常的工作电压范围，当电压超过或低于这个范围时均可能损坏变频器，因此，必须在线检测母线电压，常用的电压检测方案有三种。 1)变压器方案 图2中，P为直流母线电压正(+)，N为直流母线电压负(-)。 变频器控制回路的电源电压一般采用开关电源的方式来获得，利用开关变压器的特点，在副边增加一组绕组N4(匝数根据实际电路参数决定)作为母线电压的采样输出，开关变压器的原边电压为母线电压，而副边输出电压随着原边输入电压的变化而线性地发生变化，这样既能起到强弱电隔离作用又能起到降压作用，把此采样信号经过处理可以送到DSP内进行A/D采样实现各种保护工作。 2)线性光耦方案
逆变单元故障包括OUT1、OUT2、OUT3，它们分别代表逆变单元U相、V相、W相故障。此故障一般只出现在驱动光耦使用PC929的机器中，代表驱动板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。 OUT 故障一般分有上电跳OUT；运行跳OUT；带载加载跳OUT。此原因一般都是因为检测电路检测到逆变管VCE电压异常输出告警信号，当控制板检测到此信号后马上停止驱动输出并显示出故障代码。当然不排除因保护电路本身异常导致的误保护。值得注意的是在某些情况下会因为开关电源输出不稳定影响驱动电路供电导致机器无规律跳OUT故障，如因散热风扇启动电流过大，每次运行风扇启动瞬间即跳OUT。检修时需注意区分。 （1）对于上电跳OUT故障：此问题一般都是因为保护电路本身不良或者驱动部分，模块门极有明显的短路、断路情况。可以通过屏蔽相应相OUT保护信号判断。如果屏蔽后其它一切正常，则说明问题是因保护电路本身不良引起。屏蔽后运行，如果有三相不平衡，则说明驱动电路或者模块有问题。 （2）对于运行跳OUT故障：此问题一般都是驱动电路和模块本身不良引起。首先可以用万用表电阻档测试驱动电路相关部位及模块门极有无明显短路、断路现象。屏蔽相关相OUT保护信号运行，测试驱动波形是否正常（无示波器时可使用万用表交流电压档对比测试各路驱动波形）。重点关注波形的形状、幅度、死区时间等，最后检测IGBT是否损坏。对比其它相测试驱动门极结电容是否正常（万用表电容档）。 （3）对于带载加载跳OUT故障：此情况相对前两种来说检修难度稍大。首先，检测保护电路本身是否有元件性能不良。正确检测前提下，对怀疑有问题的二极管、贴片电容采取替换法代换之（注意判断控制板上OUT信号检测电路是否正常，可用替换法）。第二，对比检测驱动电路驱动光耦供电是否正常，门极驱动电阻是否变值。第三，不加载测试驱动波形是否正常。最后仔细判断，测试IGBT本身是否有问题。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/2f875507.html,/

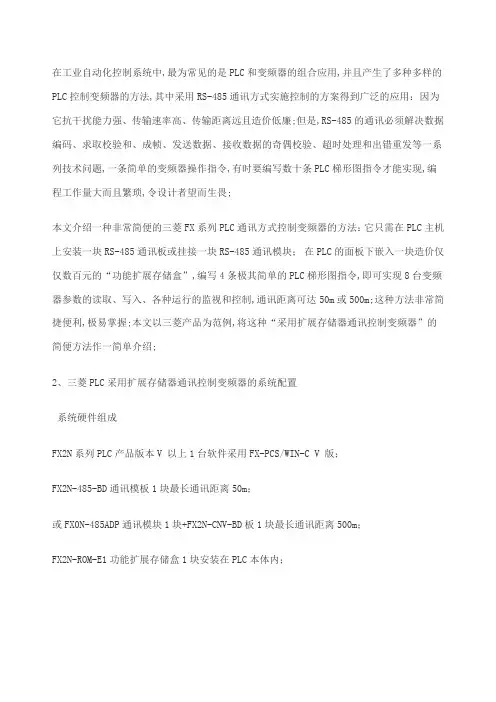

在工业自动化控制系统中，最为常见的是PLC和变频器的组合应用，并且产生了多种多样的PLC控制变频器的方法，其中采用RS-485通讯方式实施控制的方案得到广泛的应用：因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。但是，RS-485的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，一条简单的变频器操作指令，有时要编写数十条PLC梯形图指令才能实现，编程工作量大而且繁琐，令设计者望而生畏。? 本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS-485通讯板或挂接一块RS-485通讯模块；在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。 2、三菱PLC采用扩展存储器通讯控制变频器的系统配置 2.1 系统硬件组成 FX2N系列PLC(产品版本V 3.00以上)1台(软件采用FX-PCS/WIN-C V 3.00版)； FX2N-485-BD通讯模板1块(最长通讯距离50m)； 或FX0N-485ADP通讯模块1块+FX2N-CNV-BD板1块(最长通讯距离500m)； FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内)；
带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、V500系列等，可以相互混用，总数量不超过8台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。)； RJ45电缆(5芯带屏蔽)； 终端阻抗器(终端电阻)100Ω； 选件：人机界面(如F930GOT等小型触摸屏)1台。 2.2 硬件安装方法 (1) 用网线专用压接钳将电缆的一头和RJ45水晶头进行压接；另一头则按图1～图3的方法连接FX2N-485-BD通讯模板，未使用的2个P5S端头不接。 (2) 揭开PLC主机左边的面板盖, 将FX2N-485-BD通讯模板和FX2N-ROM-E1功能扩展存储器安装后盖上面板。 (3) 将RJ45电缆分别连接变频器的PU口，网络末端变频器的接受信号端RDA、RDB之间连接一只100Ω终端电阻，以消除由于信号传送速度、传递距离等原因，有可能受到反射的影响而造成的通讯障碍。 2.3 变频器通讯参数设置 为了正确地建立通讯，必须在变频器设置与通讯有关的参数如“站号”、“通讯速率”、“停止位长/字长”、“奇偶校验”等等。变频器内的Pr.117~Pr.124参数用于设置通讯参数。参数设定采用操作面板或变频器设置软件FR-SW1-SETUP-WE在PU口进行。 2.4 变频器设定项目和指令代码举例
变频器中常见的检测与保护电路 您好，欢迎来到阿里巴巴 变频器中常见的检测与保护电路(2011/06/01 18：47)1引言 控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。检测电路是变频调速系统的重要组成部分，它相当于系统的"眼睛和触觉"。检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。 2变频器常用检测方法和器件 2.1电流检测方法 图1电流互感示意图 电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。电流信号的检测主要有以下几种方法。 (1)直接串联取样电阻法 这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。 (2)电流互感器法 这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。如图1所示。 图1中，r为取样电阻，取样信号为： us=i2r=i1r/m(1) 式中，m为互感器绕组匝数。 电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。 电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。
图2电流互感器及范围扩展 随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。如图3(c)所示。 图3电流取样信号的处理 (3)霍尔传感器法 它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。其原理如图4所示。 图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1：m，则取得电压us也符合式(1)。在通用变频器中霍尔传感器已成为电流检测的主力。 2.2电压检测方法 电压信号检测的结果可以用于变频器输出转矩和电压控制以及过压、欠压保护信号。电压信号的检测可用电阻分压、线性光耦、电压互感器或霍尔传感器等方法。 图4霍尔电流检测方法 (1)电阻分压法：用电阻网络将高压进行分压，得到按比例缩小的低电压。该方法使用简单，但其精度受外界环境(主要是温度)影响较大，且不能实现隔离，如果作为模拟反馈量进行a/d转换，需要加入隔离放大器。该方法适用于低压系统。 (2)电压互感器法：与电流互感器类似，只能用于检测交流电压，适用于高压系统中。 (3)霍尔电压传感器法：原理与霍尔电流传感器类似，如图5所示。 (4)线性光耦法：霍尔电压传感器具有反应速度快和精度高的特点，但是在小功率的变频器中，采用霍尔传感器的成本昂贵，而采用高性能的光耦则可降低成本。像hp公司生产的线性光耦hcnr200/201等具有很高的线性度和灵敏度，可精确地传送电压信号。图6是一个用 hcnr200/201测量电压的实际电路，光耦实际上起直流变压器的作用。图6中，原边运放采用的是单电源供电的lm2904，副边运放采用精密运
变频器常见故障维修方法 在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。 一、静态测试 1、测试整流电路 找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。 2、测试逆变电路 将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障 二、动态测试 在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点: 1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。 2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。 3、上电后检测故障显示内容,并初步断定故障及原因。 4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。 5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，最好是满负载测试。 三、故障判断 1、整流模块损坏
变频器故障检测常用方法 变频器故障检测方法 静态测试 1、测试整流电路 找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障。B.红表棒接P端时，电阻无 穷大，可以断定整流桥故障或启动电阻出现故障。 2、测试逆变电路 将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒N端， 重复以上步骤应得到相同结果，否则可确定逆变模块有故障。 动态测试 在表态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点： 1、上电之前，须确认输入电压是否有误，将380V电源接入 220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等)。 2、检查变频器各接播口是否已正确连接，连接是否有松动，连 接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。 3、上电后检测故障显示内容，并初步断定故障及原因。 4、如未显示故障，首先检查参数是否有异常，如果查不出问题 先把原来的参数记录起来，再将参数恢复原厂，在空载(不接电机)
情况下启动变频器，并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。 5、在输出电压正常(无缺相、三相平衡)的情况下，负载测试， 尽量是满负载测试。 故障判断 1、整流模块损坏 通常是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电 网电压，有无电焊机等对电网有污染的设备等。 2、逆变模块损坏 通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱 动板之后，须注意检查马达及连接电缆。在确定无任何故障下，才 能运行变频器。 3、上电无显示 通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，操作面板损坏同样会产生这种状况。 4、显示过电压或欠电压 通常由于输入缺相，电路老化及电路板受潮引起。解决方法是找出其电压检测电路及检测点，更换损坏的器件。 5、显示过电流或接地短路 通常是由于电流检测电路损坏。如霍尔元件、运放电路等。 6、电源与驱动板启动显示过电流 通常是由于驱动电路或逆变模块损坏引起。 7、空载输出电压正常，带载后显示过载或过电流
