附件B 10kV 及以下电力电缆经济电流截面选用方法
电缆总成本计算式如下：
电缆线路损耗引起的总成本由线路损耗的能源费用和提供线路损耗的额外供电容量费用两部分组成。
考虑负荷增长率a 和能源成本增长率b ，电缆总成本计算式如下：
F L R I C C T ???+=2m ax 1
(B.0.1-1)
)100/1/()(i D P N N F c p +Φ+???=τ
(B.0.1-2)
)1/()1()(11r r r N N
n n --==Φ∑=-
(B.0.1-3)
)100/1/()100/1()100/1(2i b a r +++=
(B.0.1-4)
式中 C T ――电缆总成本（元）；
C 1――电缆本体及安装成本（元），由电缆材料费用和安装费用两部分组成；
I max ――第一年导体最大负荷电流（A ）；
R ――单位长度的视在交流电阻（Ω）；
L ――电缆长度（m ）；
F ――由计算式（B.0.1-2）定义的辅助量（元/kW ）； N P ――每回路相线数目，取3；
N C――传输同样型号和负荷值的回路数，取1；
τ――最大负荷损耗时间（h），即相当于负荷始终
保持为最大值，经过τ小时后，线路中的电
能损耗与实际负荷在线路中引起的损耗相
等。可使用最大负荷利用时间（T）近似求τ
值，T＝0.85τ；
P――电价（元/kW*h）,对最终用户取现行电价，对
发电厂企业取发电成本，对供电企业取供电成
本；
D――由于线路损耗额外的供电容量的成本（元/kW*
年），可取252元/kW*年；
Φ――由计算式（B.0.1-3）定义的辅助量；
i――贴现率（％），可取全国现行的银行贷款利率； N――经济寿命（年），采用电缆的使用寿命，即电
缆从投入使用一直到使用寿命结束整个时间
年限；
r――由计算式（B.0.1-4）定义的辅助量；
a――负荷增长率（％），在选择导体截面时所使用
的负荷电流是在该导体截面允许的发热电流
之内的，当负荷增长时，有可能会超过该截面
允许的发热电流。a的波动对经济电流密度的
影响很小，可忽略不计，取0。
b ――能源成本增长率（％），取2％。
电缆经济电流截面计算式如下：
1 每相邻截面的A 1值计算式：
)/()(21211S S S S A --=总投资总投资 （元/m*mm 2）
(B.0.2-1)
式中 S 1总投资――电缆截面为S 1的初始费用，包括单位长度电缆价格和单位长度敷设费用总和（元/m ）；
S 2总投资――电缆截面为S 2的初始费用，包括单位长度电缆价格和单位长度敷设费用总和（元/m ）；
同一种型号电缆的A 值平均值计算式：
∑==n n n n A A 1/ （元/m*mm
2）
(B.0.2-2)
式中 n ――同一种型号电缆标称截面档次数，截面范围可取25～300mm 2。
2 电缆经济电流截面计算式：
1）经济电流密度计算式：
1000)]20(1[2020?-+???=m B F A
J θαρ
(B.0.2-3)
2）电缆经济电流截面计算式：
J I S j /m ax =
(B.0.2-4)
式中 J――经济电流密度（A/mm2）；
S j――经济电缆截面（mm2）；
B=(1+Y p+Y s)(1+λ1+λ2)，可取平均值1.0014；
ρ20――200C时电缆导体的电阻率（Ω*mm2/m），铜芯为
18.4*10-9、铝芯为31*10-9，计算时可分别取18.4
和31；
a20――200C时电缆导体的电阻温度系数（1/ 0C），铜芯为0.00393、铝芯为0.00403。
B.0.3 10kV及以下电力电缆按经济电流截面选择，宜符合下列要求：
1 按照工程条件、电价、电缆成本、贴现率等计算拟选用的10kV 及以下铜芯或铝芯的聚氯乙烯、交联聚乙烯绝缘等电缆的经济电流密度值。
2 对备用回路的电缆，如备用的电动机回路等，宜按正常使用运行小时数的一半选择电缆截面。对一些长期不使用的回路，不宜按经济电流密度选择截面。
3 当电缆经济电流截面比按热稳定、容许电压降或持续载流量要求的截面小时，则应按热稳定、容许电压降或持续载流量较大要求截面选择。当电缆经济电流截面介于电缆标称截面档次之间，可视其接近程度，选择较接近一档截面，且宜偏小选取。
技术资料 电缆截面选择计算 计算：黄永青 2005年7月28日 1.计算条件 A.环境温度：40℃。 B.敷设方式： ●穿金属管敷设； ●金属桥架敷设； ●地沟敷设； ●穿塑料管敷设。 C.使用导线：铜导体电力电缆 ●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。 ●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。 2.导线截面选择原则 2.1导线的载流量 1）载流量的校正 A.温度校正

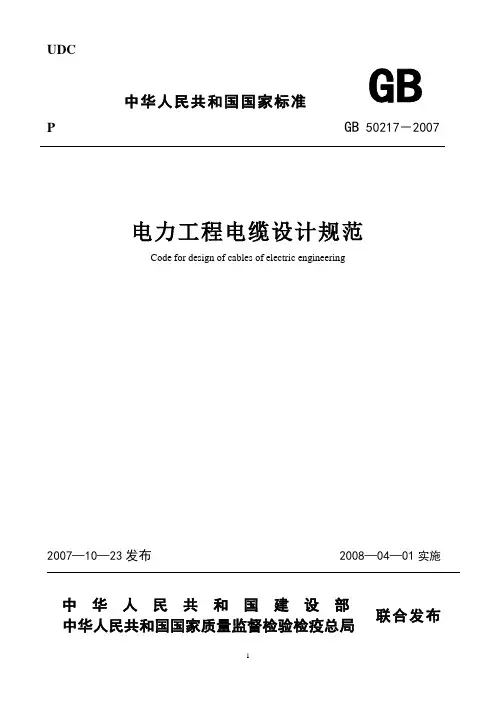

K1=√（θn－θa）/（θn－θc） 式中：θn：导线线芯允许最高工作温度，℃； XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。 θa：敷设处的环境温度，℃； θc：已知载流量数据的对应温度，℃。 2）敷设方式的校正 国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.7 3）载流量的校正系数 K=K1×K2 2.2电力电缆载流量表 表1 6~10kV XLPE绝缘铜芯电力电缆载流量表
表2 0.6/1kV PVC绝缘电力电缆载流量表 表3 0.6/1kV XLPE绝缘电力电缆载流量表
2.3短路保护协调 1）6~10kV回路电力电缆短路保护协调 S≥I×√t×102/C 式中：S：电缆截面，mm2； I：短路电流周期分量有效值，A； t：短路切除时间，秒。 C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调 ●配电线路的短路保护协调 S≥I×√t/K 式中：S：电缆截面，mm2； I：短路电流有效值（均方根值），A； t：短路电流持续作用时间，秒。 K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143 ●380V电动机回路短路保护协调 电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
1．口诀铝芯绝缘线载流量与截面的倍数关系 10下五100上二， 25、35，四、三界， 70、95，两倍半， 穿管、温度，八、九折。 裸线加一半， 铜线升级算。 2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… （1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1 ~ 10 16 、25 35 、50 70 、95 120以上 ｝｝｝｝｝ 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安。 从以上的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。 关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流量并不很大。因此，只对某些高温车间或较热地区超过25℃较多时，才考虑打折扣。 例如对铝芯绝缘线在不同条件下载流量的计算： 当截面为10平方毫米时，则载流量为10×5×0.8=40安；若为高温，则载流量为10×5×0.9=45安；若是穿管又是高温，则载流量为10×5×0.7=35安。 （3）对于裸铝线的载流量，口诀指出“裸线加一半”，即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。
常用电线电缆价格计算方法 铜的重量习惯的 1.YJV铜芯电力电缆系列价格公式如下： 铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。 2.橡套电缆的成本价格计算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） 亿航线缆坚持质量第一，诚信经营，把消费者的生命财产安全放在首位，确保所有电缆都是国标保检，作为获得国家CCC认证的企业，在新的时代积极发展低烟无卤电缆，努力进军特种电缆行业，在不断的创新研发中让更多人来了解亿航这个企业。电话：010-******** 010-******** 137******** 传真：010-********地址：北京市丰台区五里店北区京辰瑞达大厦406室 不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d= 铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T
电线电缆的横截面积与载流量的关系点击次数：41发布时间：2010-5-2222:12:10 导线截面积与电流的关系中：一般铜线安全计算方法为： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。 铝芯线，线径要取铜线的1.5-2倍。 铜线电流小于28A，按每平方毫米10A来取肯定安全。 铜线电流大于120A，则按每平方毫米5A来取。 导线的阻抗与其长度成正比，与其线径成反比。使用电源时，应注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导体线径一般按如下公式计算： 铜线：S=IL/54.4*U` 铝线：S=IL/34*U` 上式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V）
S——导线的截面积（MM2） 一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。平常铜导线安全载流量是5~8A/mm2，铝导线的安全载流量是3~5A/mm2。如：2.5 mm2BVV铜导线安全载流量的推荐值为 2.5×8A/mm2=20A4 mm2BVV铜导线安全载流量的推荐值为4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S－－－－-铜导线截面积（mm2）I－－－－-负载电流（A） 三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家用电器时可将功率因数cosф取0.8。比如说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34（A）不过在一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应改写成I=P*数/Ucosф=6000*0.5/220*0.8=17（A）也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A 的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 估算口诀说明：
电缆载流量对照表 电缆载流量口决： 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的
载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 计算电缆载流量选择电缆（根据电流选择电缆）： 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。
常用电线电缆价格计算公式 铜的重量习惯的 1.YJV铜芯电力电缆系列价格公式如下： 铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。 2.橡套电缆的成本价格计算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） 不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d= 铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡 -7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE- 0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；
电缆截面载流量对照表，初学者参考！ 电线电缆截流量的速算法 在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加. 电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等. 在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积～185mm2的电线电缆速算法. 1.速算法 速算法是以计算标称截面积的载流量为基础的.速算表达公式为 IN = K1K2K3K4αS 式中:IN ——电线电缆的速算载流量,A; S ——线缆标称截面积,mm2; α——速算电流系数,见附表,A/ mm2; K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折; K2 ——导线折算系数,铜线K2为1,塑料铝线九五折; K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折; K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折. 截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 电流系数α(A/ mm2) 3 4 5 6 7 8 9 10 14 18 2.举例 [例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= ,K1=K2=K3=K4 =1.则 IN = × 50 =225(A) 查手册,橡皮绝缘铜线的载流量为230A. (2)塑料铝线:若改用塑料铝线,K2 = ,其计算公式为
电缆电线电流计算口诀 电缆, 电线, 口诀, 电流, 计算 电缆电线电流计算口诀 关于电缆电流的大小 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。 各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、 25 35、 50 70、 95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。 “100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。 截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。 而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。 比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安； 而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。
常用電線電纜價格計算公式 銅的重量習慣的 1.YJV銅芯電力電纜系列價格公式如下： 铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X 丝的根数X0.89X当时铜价+10%的加工费。 2.橡套電纜的成本價格計算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） GAGGAGAGGAFFFFAFAF
不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=銅線徑 G=銅比重 N=條數 K1=銅線絞入率 K2=芯線絞入 率 C=絕緣芯線根數 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=絕緣外徑 d=導體外徑 G=絕緣比重 K2=芯線絞入率 C=絕緣芯線根數 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外徑 D=上過程外徑 G=絕緣比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z GAGGAGAGGAFFFFAFAF
D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d= 銅線徑 N=條數 G=比重 Z=絞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡 -7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE- 0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP- 0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48 GAGGAGAGGAFFFFAFAF
电缆载流量口决： 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。计算电缆载流量选择电缆（根据电流选择电缆）： 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上 ﹀﹀﹀﹀﹀
电线成本计算方法 铜电线的成本包括三个部分。 1．铜材的成本 2． PVC（外边料皮）的成本 3．人工的成本 成本的计算方法 铜的成本： 铜重量*铜价格=铜成本 铜的重量=铜的密度(0.0089)*铜丝的体积 铜丝的体积=面积*高度 面积=3.14*半径的平方 以BV2。5平方的铜线为例，如下图 用千分尺，可量出铜丝的直径，如下图是国标的线，直径是1。772，国标是1。78
那半径就是1。772 / 2=0。886 那面积就=3.14*0.886*0.886 =2.46 这个值指的就是平方毫米。之所以BV2.5平方电线。指的就是这个铜丝的截面积是2.5平 方毫米。 得出了2。46平方，假如这盘电线的长度是100米。那么这盘电线中间铜丝的重量就是 2.46*100*0.0089(重量=面积*长度*密度)=2.1894公斤的铜 2.189*今日铜价(55.7)=122元 122元就是铜的原材料成本 PVC外面材料的成本 在没有样品时，这个细算很麻烦，不过正常情况下那这盘BV2.5所使用的料皮就是8元。 如果有样品，那直接称整盘电线的重量，减去铜的重量，就是PVC的重量了。 PVC的价格按照8元一公斤左右来计算。 也可以剪下1小段，如1厘米的外皮在天平上称重后来计算出100米PVC料的总重量。 人工成本 生产2.5平方的需要2元的人工电费。 那么这盘电线生产出来的总成本就是122+8+2=132元。 加上点润就是卖价了。 还有一种电缆的计算方法如下： 这是电缆厂的一位工程师曝光的电线电缆生产制造过程中经常用到的计算公式，包括电线电缆成本核算标准，电线电缆成本核算工式，电线电缆材料用量核算工式，电线电缆工 时核算工式等信息。电线电缆的日常报价都是按以下工式核算成本再加上合适的利润来对外报价。本资料由金山综合社区综合网络信息为您整理发布。 先看各个电线电缆线材成本核算标准 单价（元/Km）=人工成本＋原料成本＋水电成本＋设备折旧成本＋包装成本
电线、电缆额定最大电流计算口诀及注释 电缆电线额定最大电流值的口诀计算，关于电缆电流的大小：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀：铝芯绝缘线载流量与截面的倍数关系为：10下五，100上二； 25、35，四、三界；70、95，两倍半；穿管、温度，八、九折；裸线加一半，铜线升级算。说明：口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……1、第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则
为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安。从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 2、后面三句口诀便是对条件改变的处理。 “穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折。若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。例如对铝心绝缘线在不同条
电力电缆的成本价格计算公式 一，名称及标识： 1.VV是聚氯乙烯绝缘聚氯乙烯护套 2.YJV是交联聚氯乙烯绝缘聚氯乙烯护套 3.BV电线正确的名称是：铜芯聚氯乙烯绝缘电线 4.BVR电线中文名：铜芯聚氯乙烯绝缘软护套电线. 电线结构：导体+绝缘体 . 字母B代表布电线，电压：300/500V. 字母V代表PVC聚氯乙烯，也就是塑料绝缘层. 字母R代表软的意思，要做到软，就是增加导体根数，减少每根线的直径. 结构：导体为铜丝，平均每根铜丝直径小于一毫米. 常用的国标Bvr线型号从1平方到240平方不等. 用途：适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线(如配电箱等). 二，电力电缆的成本价格计算公式: 1.YJV铜芯电力电缆系列价格公式如下：铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%
的加工费。 2.橡套电缆的成本价格计算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） 固定费用根据各个公司的情况有所不同，一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用 电力电缆YJV-1KV 3*95+1*70表示:意思就是3根95平方毫米加上一根70平方毫米的电缆压在一条线里面 国标电线电缆的单丝 : BV电线 1平方用丝1.14 1.5平方用丝1.38 2.5平方用丝1.78 4平方用丝2.25 6平方用丝2.76 10平方用丝1.34
1、综述 铜芯线的压降与其电阻有关，其电阻计算公式： 20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω） 75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω） 其压降计算公式（按欧姆定律）：V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培） 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量－－17A。 1.5平方毫米铜电源线的安全载流量－－21A。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 6平方毫米铜电源线的安全载流量－－48A 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 25平方毫米铜电源线的安全载流量－－120A。 单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米
就是横截面积（平方毫米） 电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如：2.0 铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 1、“二点五下乘以九，往上减一顺号走”说的是： 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和 截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 2、“三十五乘三点五，双双成组减点五”，说的是： 35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’ 及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组， 倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm” 导线载流量是其截面积数的2．5倍，依次类推。 3、“条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线 明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规 格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如 16mm’铜线的载流量，可按25mm2铝线计算。 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。
关于电缆截面选择的注意事项 摘要：本文结合建筑电气设计的实践经验，详细探讨配电设计中对于低压电缆截面选择遇见的设计问题，并提出相应措施，以供类似工程的电气设计参考。 前言：据《低压配电设计规范》GB50054-2011第3.2.2条规定，选择导体截面，应符合1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流； 2 导体应满足线路保护的要求；笔者根据自已多年工作实践中遇到的几个容易忽视的问题，谈谈以下自已的看法并对这些问题加以分析。 1、不同工作温度的电缆，电线共用电缆槽盒内敷设时导体截流量的降低系数的适用问题 实际工程中我们经常利用金属线槽作为电缆，电线的主要敷设方式，有的设计人员把低压电力电缆，电线共用金属线槽多回路成束敷设，然后把电缆、电线沿线槽敷设时初始载流量允许值乘以《民用建筑电气设计规范》JGJ 16-2008表7．4．4-1 多回路或多根多芯电缆成束敷设的校正系数，作为各回路的电缆，电线设计载流量。笔者认为这种载流量计算方法并不能符合《布线系统载流量》GB/T 16895.15-2002第523.4条“电缆束的降低系数适用于具有相同最高运行温度的绝缘导体或电缆束，含有不同允许最高运行温度的绝缘导体或电缆束，束中所有绝缘导体或电缆的载流量应根据其中允许最高运行温度最低的那根电缆的温度来选择，并用适当的电缆束降低系数来校正”这一规定。
例如BV导线或VV电缆与YJV电缆共用线槽敷设时，BV导线或VV电缆的最高运行温度为70度，而YJV电缆的最高运行温度为90度，那么YJV电缆的初始载流量应按最高运行温度70度时的载流量选取，然后再乘以“多回路或多根多芯电缆成束敷设的校正系数”。比如《建筑电气常用数据》04DX101-1图集6-6页查得YJV-4*35+1*16电缆单回路敷设在线槽内，环境温度35度时的载流量为122A，由于YJV电缆与BV或VV电缆共用线槽成电缆束敷设，所以YJV-4*35+1*16电缆载流量由04DX101-1图集6-9页查得仅为93A，即工作温度70时YJV电缆载流量仅为90度工作温度时的载流量的75%,导致了未能充分利用YJV电缆截面。 《布线系统载流量》GB/T 16895.15-2002表52-B2注释1)“表52-C1至52-C4的敷设方法B1和B2给出的载流量值仅指单回路而言，当在电缆槽盒内敷设多回路时，不论槽盒内有无隔板，表52-E1中的电缆束降低系数都是适用的”。由此条文可以得知，当YJV电缆与BV电线、VV电缆共用线槽敷设时，不论线槽内有无隔板分隔电缆与电线回路，YJV电缆应按允许最高运行温度70度时的载流量来选择，并用适当的电缆束降低系数来校正载流量。 2、沿电缆槽盒内敷设的电缆束含有不同导体截面的绝缘导体或 电缆时，应沿不同金属线槽敷设，以免小截面电缆过负荷 大多设计人员习惯将同一路径不同大小截面的电缆共用金属线槽成束敷设，并以电缆的初始载流量乘以“多回路或多根多芯电缆成束敷设的校正系数”，这种计算方式同样不符合《布线系
电线电缆成本计算 铜电线的成本包括三个部分。 1．铜材的成本 2．PVC（外边料皮）的成本 3．人工的成本 成本的计算方法 铜的成本： 铜重量*铜价格=铜成本 铜的重量=铜的密度(0.0089)*铜丝的体积 铜丝的体积=面积*高度 面积=3.14*半径的平方以BV2。5平方的铜线为例，用千分尺，可量出铜丝的直径，如半径就是1.772 / 2=0.886那面积就=3.14*0.886*0.886 =2.46这个值指的就是平方毫米。之所以BV2.5平方电线。指的就是这个铜丝的截面积是2.5平方毫米。得出了2.46平方，假如这盘电线的长度是100米。那么这盘电线中间铜丝的重量就是2.46*100*0.0089(重量=面积*长度*密度)=2.1894公斤的铜，2.189*今日铜价(73)=159.8元 159.8元就是铜的原材料成本 PVC外面材料的成本 这个细算很麻烦，不过正常情况下，可以用下列方式： 8 10 15 10 14 18
即在国标的情况下，料皮用的少，8元2.5 10元4平方，15元6平方 但在非标的情况下，料皮用的多，10元2.5平方，14元4平方18元6平方那这盘BV2.5所使用的料皮就是8元。 人工成本 生产2平方的约需要2元的人工电费。 那么这盘电线生产出来的总成本就是159.8+8+2=169.8元。 加上点润就是卖价了。 电缆成本计算 1。导体用量：（Kg/Km）=d2 × 0.7854 × G × N × K1 × K2 × C d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞 2。绝缘用量：（Kg/Km）=（D2 - d2）× 0.7854 × G × C × K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。外被用量：（Kg/Km）= ( D12 - D2 ) × 0.7854 × G D1=完成外径D=上过程外径G=绝缘比重 4。包带用量：（Kg/Km）= D2 × 0.7854 × t × G × Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)。 5。缠绕用量：（Kg/Km）= d2 × 0.7854 × G × N × Z d=铜线径N=条数G=比重Z=绞入率
绝缘导线载流量估算(摘录) 一．铝芯绝缘导线载流量与截面的倍数关系 截面：1 1.5 2.5 4 6 10 16 2535 50 70 95120 倍数：9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电流：9 14 23 32 48 60 90 100 123 150 210 238 300 口诀一： 十下五;百上二;二五三五四三界; 七零九五两倍半;穿管温度八九折; 铜线升级算;裸线加一半 说明: 十下五就是十以下乘以五; 百上二就是百以上乘以二; 二五三五四三界就是二五乘以四,三五乘以三; 七零九五两倍半就是七零和九五线都乘以二点五; 穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九; 铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算. 裸线加一半就是在原已算好的安全电流数基础上再加一半 估算口诀二： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。 (2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 (3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 (4)“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 在施工现场一般就是导线截面积x4=电流估算值，这样算出来的值肯定够用，安全。导线截面积x2＝马达功率估算值，例如2.5mm2的导线接小于等于5KW的电机肯定没有问题，也能保证安全！ 小电流*5 ，4个的24A，6个的32A
1.电缆选型 绝缘材料 考虑电缆线路安全以及施工管理方便，并考虑以往的运行维护经验、电缆选用交联聚乙烯电缆。 交联聚乙烯电力电缆具有较好的电性能和物理性能，耐热性能好、软化点高、热变形小，有优异的热稳定性和老化稳定性；随着制造技术的不断完善，如采用聚乙烯高纯净化、导体屏蔽、绝缘层、绝缘屏蔽三层同时共挤、干式硬化法，加上防水的纵向防水层，护套选用了具有防水性能良好的聚乙烯护套，表面有导电石墨涂层等措施对于防止早期的电缆由于绝缘气隙、杂质、水分等产生的水树生长起了良好的作用。同时XLPE电缆可耐小半径弯曲，重量轻、安装简便、安全可靠、与充油电缆相比，其接续与终端处理也比较容易。因此安装费用也较低廉，从安全及环境保护来看，交联聚乙烯绝缘没有油料渗漏，以及防暴性能较好的优点。 因此考虑到电缆线路的安全及施工，运行维护方便，并结合以往电缆线路的运行经验，本工程电缆选用交联聚乙烯绝缘电缆，绝缘标称厚度16.5mm。 金属护套 电缆的防水构造以铅包或皱纹铝包效果最好，铅套电缆的优点是柔软，弯曲性能、密封性和耐腐蚀性好，便于敷设，也便于电缆附件的安装，适用于防水、防潮以及防腐蚀性要求较高的场合。皱纹铝包的优点是机械强度高。铝包与皱纹铝包相比较，相同截面情况下铅套的电缆外经小，耐腐蚀性好，同时铅套对施工有利，缺点是电缆单位自重较重。根据福州局已有电缆工程运行情况及本工程的特点，推存采用化学稳定性好的铅包电缆。 外护套 规程规定在潮湿、含化学腐蚀环境或易受谁浸泡的电缆，金属护套上尚应有挤塑外套，以保护金属护套免受腐蚀。目前常用的电缆挤塑外护套材料有聚乙烯（PE）或聚氯乙烯（PVC）。 聚氯乙烯耐环境应力开裂性能比聚乙烯好，且在燃烧时分解的氯气有助于阻燃，故一般多采用聚氯乙烯，但聚氯乙烯对化学腐蚀的耐受性能不及聚乙烯，
