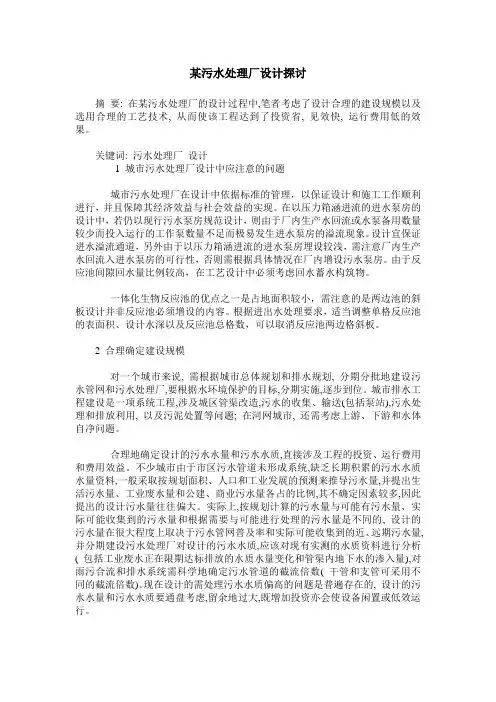

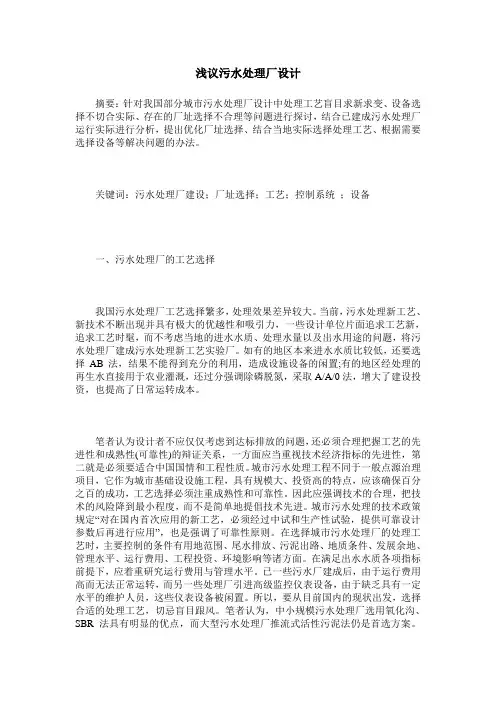

某污水处理厂设计的几点看法
摘要:在某污水处理厂的设计过程中,设计者考虑了设计合理的建设规模以及选用合理的工艺技术,从而使该工程达到了投资省,见效快,运行费用低的效果。
关键词:污水处理厂设计
1 合理确定建设规模
对一个城市来说,需根据城市总体规划和排水规划,分期分批地建设污水管网和污水处理厂,要根据水环境保护的目标,分期实施,逐步到位。城市排水工程建设是一项系统工程,涉及城区管渠改造,污水的收集、输送(包括泵站),污水处理和排放利用,以及污泥处置等问题;在河网城市,还需考虑上游、下游和水体自净问题。
合理地确定设计的污水水量和污水水质,直接涉及工程的投资、运行费用和费用效益。不少城市由于市区污水管道未形成系统,缺乏长期积累的污水水质水量资料,一般采取按规划面积、人口和工业发展的预测来推导污水量,并提出生活污水量、工业废水量和公建、商业污水量各占的比例,其不确定因素较多,因此提出的设计污水量往往偏大。实际上,按规划计算的污水量与可能有污水量、实际可能收集到的污水量和根据需要与可能进行处理的污水量是不同的,设计的污水量在很大程度上取决于污水管网普及率和实际可能收集到的近、远期污水量,并分期建设污水处理厂。对设计的污水水质,应该对现有实
某城镇污水处理厂工艺初步设计设计说明书(含计算书)
目录 1 设计概论 (1) 1.1 课题意义 0 1.2 城镇污水常用处理方法 0 1.3 设计任务 (2) 1.4 设计资料 (3) 1.4.1 厂区概况 (3) 1.4.2 设计规模 (3) 1.4.3 设计水质 (3) 2 污水处理工艺选择 (4) 2.1 常用的城镇污水处理工艺比选 (4) 2.2 工艺方案确定 (7) 2.2.1 A2/O工艺原理 (8) 2.2.2 A2/O工艺流程图 (8) 3 污水处理构筑物设计计算 (9) 3.1 设计水量 (9) 3.2 粗格栅 (9) 3.2.1设计说明 (9) 3.2.2设计要求 (9) 3.2.3设计计算 (10) 3.3 污水提升泵房 (12) 3.3.1 设计说明 (13) 3.3.2 设计要求 (13)
3.3.3 设计计算 (14) 3.4 细格栅 (15) 3.4.1 设计说明 (15) 3.4.2 设计参数 (15) 3.4.3 设计计算 (15) 3.5 沉砂池 (16) 3.5.1 设计说明 (16) 3.5.2 设计要求 (16) 3.5.3 设计参数 (17) 3.5.4 设计计算 (17) 3.6 A2/O生物反应池 (18) 3.6.1 判断是否可用A2/O法 (19) 3.6.2 设计参数 (19) 3.6.3 设计计算（污泥负荷法） (20) 3.7 二沉池 (26) 3.7.1 设计说明 (26) 3.7.2 设计要点 (27) 3.7.3 设计参数 (27) 3.8 配水配泥井 (30) 3.9 接触消毒池 (31) 3.9.1 设计说明 (31) 3.9.2 设计参数 (31) 3.9.3 设计计算 (31) 4 污泥处理构筑物的设计计算 (33) 4.1 污泥量的计算 (33)
城市污水处理厂设计采用的规范和标准 (1)、《城镇污水处理厂污染物排放标准》GB18918-2002(2)、《污水排入城市下水道水质标准》CJ3082-1999 (3)、《广东省地方标准水污染物排放限值》—2001(4)、《城市污水处理厂污水、污泥排放标准》CJ3025—93(5)、《室外排水设计规范》GBJ14—87(1997年版) (6)、《建筑给水排水设计规范》GBJ15—88(1997年版) (7)、《建筑结构荷载规范》GBJ9—87 (8)、《混凝土结构设计规范》GBJ10—89 (9)、《水工混凝土结构设计规范》DL／T5057—1996 (10)、《建筑地基基础设计规范》GBJ7—89 (11)、《钢结构设计规范》GBJ17—88 (12)、《建筑抗震设计规范》GBJ11—89 (13)、《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31—89 (14)、《建筑结构设计统一标准》GBJ68—84 (15)、《建筑设计防火规范》GBJ16—87(1997年版) (16)、《地下工程防水技术规范》GBJ108—87 (17)、《工业企业设计卫生标准》TJ36—79 (18)、《工业与民用供配电系统设计规范》GB50052—92(19)、《10kv及以下变电所设计规范》GB50053—92 (20)、《低压配电装置及线路设计规范》GB50054—92 (21)、《建筑防雷设计规范》GB50057—92
(22)、《爆炸和火灾危险环境电力装置设计规范》GB50058—92(23)、《110kv变电所设计规范》GB50059—923030 (24)、《电力装置的继电保护和自动装置规范》GB50062—92(25)、《供水排水用铸铁闸门》CJ/T300—92 (26)、《电动装置技术条件》JB2921—81
1 概述 1.1 工程概况 依据城市总体规划，华东某市在城西地区兴建一座城市污水处理厂，以完善该地区的市政工程配套，控制日益加剧的河道水污染，改善环境质量。该城市现状叙述如下： 1、2号居住区人口3万，污水由化粪池排入河道；3、4号居住区人口5万，正在建设1年内完成；5号居住区人口4.5万，待建，2年后动工，建设周期2年。还有部分主要公共建筑，宾馆5座，2000个标准客房；医院2座，1500张床。以上排水系统均采用分流制系统。同时新区内还有部分排污工厂：电子厂每天排水1500m3，BOD5污染负荷为3000人口当量；食品厂每天排出污水量500 m3，污染负荷为1500人口当量。 旧城区原仅有雨水排水系统，污水排水系统的改造和建设工程计划在10年内完成，届时整个排水区域服务人口将达到18万。 依据上述情况，整个工程划分为近期和远期两个建设阶段，现在实施的工程为近期建设。近期建设周期大概在3年左右，设计服务范围应该包括新区5个已建和待建的居住区、新区内部分主要公共建筑以及2个工厂。依据环保部门以及排放水体的状况，排放水要求达到《城镇污水处理厂污染物排放标准》（GB 18918-2002）一级B标准。 1.2 设计依据 《城镇污水处理厂污染物排放标准》（GB 18918-2002） 《室外排水设计规范》(GB50101) 《城市污水处理工程项目标准》 《给水排水设计手册》，第5册城镇排水 《给水排水设计手册》，第10册技术经济 城市污水处理以及污染物防治技术政策（2002） 污水排入城市下水道水质标准CJ3082-1999 地表水环境质量标准GB3838-2002 城市排水工程规划规范GB50381-2000 1.3设计任务和范围 （1）收集相关资料，确定废水水量水质及其变化特征和处理要求； （2）对废水处理工艺方案进行分析比较，提出适宜的处理工艺方案和工艺流程； （3）确定为满足废水排放要求而所需达到的处理程度； （4）结合水质水量特征，通过经济技术分析比较，确定各处理构筑物的型式； （5）进行全面的处理工艺设计计算，确定各构筑物尺寸和设备选型； （6）进行废水处理站平面布置及主要管道的布置和高程计算； （7）进行工程概预算，说明废水处理站的启动运行和运行管理技术要求 2 原水水量与水质和处理要求： 2.1 原水水量与水质 一期工程： Q=36000m3/d
某12万吨/日城市污水处理厂的A2/O工艺设计 摘要 本次毕业设计的题目为某城市污水处理厂工艺的设计-A2/O工艺。主要任务是完成该污水处理厂的平面布置、各个构筑物的初步设计和一些处理构筑物施工图的设计。 初步设计要完成设计说明书一份、污水处理厂平面布置图一张、污水处理厂工艺流程图一张以及主要构筑物设计图三张；在主要构筑物设计图的设计中，主要是完成生物池、二沉池和接触消毒池的设计。 该污水处理厂工程，规模为12万吨/日。进水水质见下表： 污水进水水质单位：mg/L 项目COD cr BOD5NH4+-N SS TN0TP0含量270 135 30 135 30 3 本次设计所选择的A2/O工艺，具有良好的脱氮除磷功能。该污水厂的污水处理流程为：污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到旋流沉砂池，再进入生物池（即A2/O反应池），再从生物池进入二沉池，污水再经过接触消毒池后排入自然水体；污泥处理流程为：旋流沉砂池产生的垃圾直接外运处置，二沉池产生的剩余污泥则运入贮泥池，二沉池的回流污泥则通道管道、污泥回流泵房再次进入A2/O反应池，经过贮泥、加药处理后的污泥，进入污泥浓缩脱水车间，最后外运处理。污水处理厂处理后的出水水质要达到《城镇污水处理厂污染物排放标准》（GB 18918—2002）中的一级b标准。该标准的具体数据如下表所示： 出水水质标准单位：mg/L 项目COD cr BOD5NH4+-N SS TN0TP0含量60 20 15 20 15 1 关键词：A2/O工艺,脱氮除磷,污水处理,污泥处理
THE A2/O PROCESS DESIGN OF A CITY SEWAGE TREATMENT PLATE ABSTRACT The subject of this graduation project for a municipal sewage treatment plant process design—A2/O process.Main task is to complete the layout of the sewage treatment plant,the preliminary design of the various structures and construction plans of dealing with the design of structures. To complete the preliminary design of a design manual, wastewater treatment plant with a floor plan, flow chart of a sewage treatment plant and the design of three main structures;design of the main design of structures, mainly is the biological pool, secondary sedimentation tank design and contact disinfection tank. This sewage treatment plant project,the scale is 120000m3/d. The influent water quality is in the table below. Influent water quality units:mg/L Project COD cr BOD5NH4+-N SS TN0TP0 Content 270 135 30 135 30 3 The selected A2/O process, has a good Nitrogen and Phosphorus Removal.This sewage treatment plant for the sewage treatment process is: sewage from the coarse grid to enhance the pumping station,then from the pump to the fine grid,And then to the cyclone grit chamber, then entering the biological pool(A2/O reactor),then from the pool into the secondary sedimentation tank,after exposure to water disinfection and then discharged into the natural water ; Sludge treatment process is : vortex grit chamber sludge into the sludge
污水处理厂的设计方案 一、工程概述 城市污水处理厂的设计工作一般分为两个阶段，即初步设计和施工图设计。 城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、确定污水处理厂平面与高程的布置、计算建（构）筑物等。 1、设计资料的收集与调查 （1）建设单位的设计任务书 包括设计规模（处理水量）、处理程度要求、占地要求、投资情况等。 （2）收集相关资料 包括原水水质资料、当地气象资料（温度、风向、日照情况等）、水文地质资料（地下水位、土壤承载力、受纳水体流量、最高水位等）、地形资料、城市规划情况等。 （3）必要的现场调查 当缺乏某些重要的设计资料时，则现场的调查是必需的。 2、厂址选择 城市污水处理厂厂址选择是城市污水处理厂设计的前提，应根据选址条件和要求综合考虑，选出适用的、系统优化、工程造价低、施工及管理方便的厂址。 二、处理流程选择： 污水处理厂的工艺流程是指在达到所要求的处理程度的前提下，污水处理各单元的有机组合，以满足污水处理的要求。 1、污水处理流程的选择原则： 经济节省性原则； 运行可靠性原则； 技术先进性原则。 2、应考虑的其他一些重要因素：
充分考虑业主的需求； 考虑实际操作管理人员的水平。 本次设计采用生物好氧处理法。好氧生物处理5去除率高，可达9095%，稳定性较强，系统启动时间短，一般为2~4周，很少产生臭气，不产生沼气，对污水的碱度要求低。 污水处理工艺流程图如下： 平面图: 三、污水处理工程设计计算： （一）、设计水量，水质及处理程度： 平均流量：5万吨/天，变化系数1.4； 进水：：400 ，：300 ，：350 ； 出水：： 60 ，： 20 ，： 20 ； 处理程度计算：：（400-60）/400=85% ； ：（300-20）/300=93.3% ； ：（350-20）/350=94.3% 。 （二）、格栅及其设计： 格栅是由一组平行的金属栅条制成，斜置在污水流经的渠道上或水泵前集水井处，用以截留污水中的大块悬浮杂质，以免后续处理单元的水泵或构筑物造成损害。 设计中取二组格栅，2组，安装角度α=60° Q 设计水量=平均流量×变化系数=0.810 m3 2、格栅槽宽度：
金川县观音桥镇特色魅力乡镇污水处理厂 设计方案 四川东升工程设计有限责任公司 二O一二年四月
目录 一、项目概况 (1) 1.1项目名称 (1) 1.2 项目地点 (1) 二、工程规模 (1) 2.1 给水规划 (1) 2.2 排水规划 (1) 2.4 人口 (1) 2.4 工程规模确定 (1) 三、设计水质 (2) 3.1 进水水质 (2) 3.2 排放标准 (2) 四、污水处理厂工艺方案的选择 (3) 4.1 生物脱氮除磷的必要性 (3) 4.2生物脱氮除磷的可行性 (4) 4.3污水处理工艺 (5) 4.3.1污染物去除原理及方法选择 (5) 4.3.2生物脱氮除磷的可行性 (7) 4.3.3常规脱磷除氮污水处理工艺 (8) 4.3.4 工艺拟定方案 (17) 4.4深度处理 (17) 4.4.1 滤池的选择 (20) 4.4.2 化学除磷 (24) 4.5污泥处理工艺选择 (27) 4.6出水消毒方案 (27) 五、工艺方案设计 (30) 5.1 主要处理构筑物 (31) 5.1.1 粗格栅提升泵房 (31) 5.1.2 细格栅渠、曝气沉砂池 (32) 5.1.3 氧化沟 (34) 5.1.4 二沉池 (35) 5.1.5 纤维滤池及反冲洗泵房 (35) 5.1.6 污泥回流泵井 (36) 5.1.7 紫外线消毒渠 (37) 5.1.8 浓缩脱水机房 (37) 5.2 主要工程量统计 (39) 5.2.1 主要建（构）筑物一览表 (39) 5.2.2 主要工艺设备一览表 (41) 六、投资估算（方案一） (1)
6.1工程概况 (1) 6.2编制依据 (1) 6.3各项指标分析（详见附表一） (2) 七、投资估算（方案二） (1) 7.1工程概况 (1) 7.2编制依据 (1) 7.3各项指标分析（详见附表一） (2)
设计题目：某城市污水处理厂设计第一章设计资料 一、自然条件 1、气候：该城镇气候为亚热带海洋季风性季风气候，常年主导风向为东南风。 2、水文：最高潮水位 6.48m（罗零高程，下同） 高潮常水位 5.28m 低潮常水位 2.72m 二、城市污水排放现状 1、污水水量 （1）生活污水按人均生活污水排放量300L/人.d； （2）生产废水量按近期1.5万m3/d，远期2.4万m3/d； （3）公用建筑废水量排放系数按近期0.15，远期0.20考虑； （4）处理厂处理系数按近期0.80，远期0.90考虑。 2、污水水质 （1）生活污水水质指标为 CODcr 60g/人.d BOD5 30g/人.d （2）工业污染源参照沿海开发区指标，拟定为： CODcr 300mg/L； BOD5 170mg/L （3）氨氮根据经验确定为30md/L。 三、污水处理厂建设规模与处理目标 1、建设规模 该污水处理厂服务面积为10.09km2，近期（2000年）规划人口为6.0万人，远期（2020年）规划人口为10.0万人。处理水量近期3.0万m3/d，远期6.0万m3/d。 2、处理目标 根据该城镇环保规划，污水处理厂出水进入的水体水质按国家3类水体标准控制，同时
执行国家关于污水排放的规范和标准，拟定出水水质指标为 CODcr≤100mg/L；BOD5≤30mg/L；SS≤30mg/L ；NH3-N≤10mg/L 四、建设原则 污水处理工程建设过程中应遵从下列原则：污水处理工艺技术方案，在达到治理要求的前提下应优先选择基建投资和运行费用少、运行管理简便的先进的工艺；所用污水、污泥处理技术和其他技术不仅要求先进，更要求成熟可靠；和污水处理厂配套的厂外工程应同时建设，以使污水处理厂尽快完全发挥效益；污水处理厂出水应尽可能回用，以缓解城市严重缺水问题；污泥及浮渣处理应尽量完善，消除二次污染；尽量减少工程占地。 第二章污水处理工艺方案选择 一、工艺方案分析 本项目污水以有机污染为主，BOD/COD=0.54 可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标，针对这些特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。由于将来可能要求出水回用，处理工艺尚应硝化。 根据国内外已运行的大、中型污水处理厂的调查，要达到确定的治理目标，可采用“普通活性污泥法”或“氧化沟”法。 普通活性污泥法，也称传统活性污泥法，推广年限长，具有成熟的设计运行经验，处理效果可靠，如设计合理，运行得当，出水BOD5可达10-20mg/L，它的缺点是工艺路线长，工艺构筑物及设备多而复杂，运行管理困难，运行费用高。 氧化沟处理技术是20世纪50年代有荷兰人首创。60年代以来，这项技术在国外已被广泛采用，工艺及构筑物有了很大的发展和进步。随着对该技术缺点（占地面积大）的克服和对其优点的逐步深入认识，目前已成为普遍采用的一项污水处理技术。 氧化沟工艺一般可不设初沉池，在不增加构筑物及设备的情况下，氧化沟内不仅可完成碳源的氧化，还可实行脱氮，成为A/O工艺，由于氧化沟内活性污泥已经好氧稳定，可直接浓缩脱水，不必厌氧消化。 氧化沟污水处理技术已被公认为一种成功的革新的活性污泥法工艺，与传统活性污泥系统相比较，它在技术、经济等方面具有一系列独特的优点。 1、工艺流程简单、构筑物少，运行管理方便。一般情况下，氧化沟工艺可比传统活性污泥 法少建初沉池和污泥厌氧消化系统，基建投资少。另外，由于不采用鼓风曝气和空气扩散器，不建厌氧硝化系统，运行管理方便。
给水排水工程专业 毕业设计任务书 设计题目：朔州市恢河污水处理厂设计 学生：李文鹃 指导教师：杨纪伟 完成日期：2006年2月日---2006年6月日 河北工程大学城建学院 给水排水教研室 2006年2月 一、设计题目：朔州市恢河污水处理厂设计 二、设计（研究）内容和要求：（包括设计或研究内容、主要指标与技术参数，并根 据课题性质对学生提出具体要求） 根据朔州市城市总体规划图和所给的设计资料进行城市污水处理厂7设计。设计内容如下： 1、完成一套完整的设计计算说明书。说明书应包括：污水水量的计算；设计方案对 比论证；污水、污泥、中水处理工艺流程确定；污水、污泥、中水处理单元构筑物的详细设计计算，（包括设计流量计算、参数选择、计算过程等，并配相应的单线计算草图），厂区总平面布置说明；污水厂环境保护方案；污水处理工程建设的技术经济初步分析等。 2、绘制图纸不得少于8张，所有图纸按2#图出。（个别图纸也可画成1#图）。此外， 其组成还应满足下列要求： （1）污水处理工艺及污水回用总平面布置图1张，包括处理构筑物、附属构筑物、配水、集水构筑物、污水污泥管渠、回流管渠、放空管、超越管渠、 空气管路、厂内给水、污水管线、中水管线、道路、绿化、图例、构筑物 一览表、说明等。 （2）污水处理厂污水和污泥及污水回用工程高程布置图1张，即污水、污泥、中水处理高程纵剖面图，包括构筑物标高、水面标高、地面标高、构筑物 名称等。 （3）污水总泵站或中途泵站工艺施工图1张。 （4）污水处理及污泥处理工艺中两个单项构筑物施工平面图和剖面图及部分大样图3~4张。 （5）污水回用工程中主要单体构筑物工艺施工图1~2张。 3、完成相关的外文文献翻译1篇（不少于5000汉字）。外文资料的选择在教师指导 下进行，严禁抄袭有中文译文的外文资料。
目录 一、课程设计说明 (1) 二、课程设计任务书 (1) 三、污水处理工艺流程说明 (1) 四、工艺流程设计 (2) 1、设计流量计算 (2) 2、设备计算 (2) 2.1、格栅 (2) 2.2、提升泵房 (4) 2.3、沉砂池 (5) 2.4、沉淀池 (7) 2.5、曝气池及其附属设备 (9) 2.6、二沉池及其附属设备 (15) 五、平面布置 (18) 六、高程布置及计算 (18) 七、构建筑物设备一览表 (21) 八、设计总结 (22) 九、参考文献 (22) 附录（一） 附录（二）
一、课程设计的内容和深度 污水处理课程设计的目的在于加深理解所学专业知识，培养运用所学专业知 识的能力，在设计、计算、绘图方面等得到锻炼。 针对一座城市污水处理厂，要求对设计流程的主要污水处理构筑物的工艺 尺寸进行设计计算，完成设计计算说明书和一个污水处理流程设计图。设计深度为初步设计的深度。 二、课程设计任务书 1、设计题目 城市污水处理厂某处理流程工艺设计 2、基本资料 （1）污水量及水质 污水处理水量及污水水质分别如下，不同同学按不同数据给出如下: 处理水量：学号后两位×20 +1000 m 3/h=1900， COD ：1 300+学号最后一位 + 600=650； BOD ： 1300+学号倒数第二位 + 300=360； SS ：1 200+学号倒数第二位 + 100=140； (2)处理要求 污水处理后应符合以下具体要求：BOD 5≦20 mg/L ;SS ≦20 mg/L (3)处理工艺流程 根据所学知识自选流程，合理安排各处理环节，工艺完整，理论可行。 （4）气象与水文资料 风向：多年主导风向为东北风 气温：最冷月平均为5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-1℃。 （5）厂区地形 污水厂选址在64-66m 之间，平均地面标高为64.5m 。平均地面坡度为0.3%-0.5%，地势为西北高，东南低。厂区征地面积为东西长380m ，南北长280m 。 3.设计内容 ① 对工艺构筑物格栅、沉砂池等设计选型、计算； ② 主要处理设施（沉淀池、曝气池、二沉池等）的工艺计算； 4.设计成果 ①设计计算说明书一份（30页以内，包括计算书，内容详尽说明设计计算，高程计算，选型及其方法，可手写，可打印，内容科学性和完善性将影响评分）； ②工艺流程图，厂区平面图（以全厂为此唯一流程作图），高程图。
污水处理厂初步设计方案及施工图设计 污水处理厂初步设计方案及施工图设计 污水处理厂初步设计方案及施工图设计 1 污水处理厂初步设计方案及施工图设计 第一章概述 1.1工程概况 ⑴项目名称：某县污水处理厂工程⑵项目主管单位：某县建设委员会 ⑶项目建设单位：某县城市建设经营发展有限公司 ⑷工程规模：4万m3/d(其中一期工程2万m3/d，二期工程2万m3/d)。本次投标的设计内容为一期工程初步设计及施工图设计。 ⑸工程内容：处理能力2万m3/d的污水处理厂，不包括市政污水管网工程。 ⑹污水处理厂厂址：某县城北部杨家沙滩，南侧距离某城区北外环线约1500米，东侧紧邻青通河。 ⑺污水厂一期工程设计水质 a.设计进水水质 CODcr： 300mg/L BOD5： 150mg/L SS：
250mg/L NH3-N： 30mg/L TP： 2.5mg/l b.设计出水水质 CODcr： ≤60mg/L BOD5： ≤20mg/L SS： ≤20mg/L TN： ≤20mg/L NH3-N： ≤8mg/L(温度小于12℃时为15mg/L) TP： ≤1.0mg/L 粪大肠菌群：≤104个/L ⑻工程项目现场熟悉情况 投标文件准备阶段，我公司组织有关人员两次赴某县踏勘现场，并就项目基本情况与走访了县有关部门，在此基础上并结合本公司的设计、运行经验，提出如下设计 2 污水处理厂初步设计方案及施工图设计 思路： a.省级经济开发区某县工业园规划面积8km2，目前近百家企业入驻园区，园区工业废水水量、水质对某县污水处理厂将来的运行影响不可忽视，污水处理工艺必须耐水质、水量的冲击影
某城市污水处理厂工艺设计
设计任务书 一、设计题目 某城市日处理水量130000 m3污水处理厂工艺设计 二、设计资料 1．废水资料 （1）污水水量与水质 污水处理水量：130000 m3/d； 污水水质：COD Cr=560mg/L、BOD5=280mg/L、SS=300mg/L。 （2）处理要求： 污水经二级处理后应符合以下具体要求： COD Cr≤70mg/L、BOD5≤20mg/L、SS≤30mg/L； 2．气象与水文资料 风向：常年主导风向为西南风； 气温：年平均气温15℃，冬季最低气温-10℃，夏季最高气温38℃，最大冻土深度600mm。水文：降水量多年平均为每年728mm； 蒸发量多年平均为每年1210mm； 地下水位，地面下9～10m。 三、设计内容 ①对工艺构筑物选型作说明； ②主要处理设施的工艺汁算 ⑦污水处理厂平面和高程布置。 四、设计要求 1. 方案选择应论据充分、具有说服力。 2. 计算时所选用公式要有依据、来源，参数选择应合理，计算应有足够的准确性。 3. 图纸应能正确表达设计意图。 4. 计算说明书应层次清楚、语言简练、书写工整、说明问题。 五、设计成果 1. 设计计算说明书1 份。 2. 完成图纸2 张 ①厂区平面布置图1 张（A1）； ②处理系统高程布置图1 张（A1） 六、主要参考资料 [1]《给水排水设计手册》第一、三、五、六、九、十一册，中国建筑工业出版社； [2]《给水排水设计标准图集》S1、S2、S3，中国建筑工业出版社； [3]《泵站设计规范》中国计划出版社； [4]城镇污水处理厂污染物排放标准（GB18918-2002）； [5]《污水综合排放标准》GB8978-2002； [6]《水污染控制工程》教材等。 [7]高廷耀等主编.水污染控制工程(下册).北京：高等教育出版社 [8]环境工程专业毕业设计指南.北京：中国水利水电出版社 [9]孙慧修主编.排水工程(上册) (第四版).北京：中国建筑工业出版社 [10]张自杰等主编.排水工程(下册)(第四版).北京：中国建筑工业出版社 [11]张自杰主编.环境工程手册(水污染防治卷).北京：高等教育出版社，1996 [12]于尔捷，张杰主编.给水排水工程快速设计手册(2).北京：中国建筑工业出版社 [13]孙连溪等主编.实用给水排水工程施工手册.北京：中国建筑工业出版社 [14]高俊发，王社平主编.污水处理厂工艺设计.北京：北京：化学工业出版社，2003 [15]建筑制图标准汇编.北京：中国建筑工业出版社 [16]严煦世主编.给水排水工程快速设计手册.北京：中国建筑工业出版社 [17]曾科，卜秋平，陆少鸣主编. 污水处理厂设计与运行. 北京：化学工业出版社，2001。
毕业设计 日处理3万吨城市污水处理厂设计
目录 摘要 (1) 关键词 (1) Abstract (1) Key words (1) 1. 绪论 (2) 1.1 国内外城市污水处理的主要方法 (2) 1.1.1 活性污泥法 (2) 1.1.2 AB法 (2) 1.1.3 SBR法 (2) 1.1.4 氧化沟法 (2) 1.1.5 A2/O工艺 (2) 1.1.6 生物膜法 (2) 2. 设计任务说明 (2) 2.1 设计目的 (2) 2.2 设计背景 (3) 3. 设计内容 (3) 3.1 设计步骤 (3) 3.2 设计依据 (4) 3.3 工艺流程的选择 (4) 3.3.1 污水处理厂进出水水质指标 (4) 3.3.2 污水处理工艺的选择 (4) 3.3.3 设计工艺流程图 (5) 4. 污水处理厂主要构筑物 (5) 4.1 格栅 (5) 4.1.1 粗格栅计算 (5) 4.1.2 细格栅计算 (7) 4.2 泵房 (8) 4.3 曝气沉砂池 (8) 4.3.1 设计要求 (8) 4.3.2 设计参数 (8) 4.3.3 计算公式 (8) 4.4 鼓风机房 (9) 4.5 配水井 (9) 4.5.1 进水管管径D1 (9) 4.5.2 矩形宽顶堰 (9) 4.5.3 配水管管径D2 (10) 4.5.4 配水漏斗上口口径D (10) 4.６厌氧池 (10) 4.6.1 设计参数 (10) 4.6.2 计算公式 (10) 4.6.3 设备选择 (11)
4.7 三沟式氧化沟 (12) 4.7.1 设计参数 (12) 4.7.2 计算公式 (13) 4.8 消毒接触池 (17) 4.8.1 设计参数 (17) 4.8.2 设计计算 (17) 4.9 污泥浓缩池 (18) 4.9.1 设计参数 (18) 4.9.2 设计计算 (18) 4.10 脱水机房 (19) 4.10.1 设计参数 (19) 4.10.2 设计计算 (20) 4.11 堆泥厂 (20) 5. 平面布置 (20) 5.2 主要构筑物计算尺寸 (20) 6. 高程布置 (21) 6.1 布置原则 (21) 7. 污水处理厂投资估算 (21) 7.1 工程投资估算 (22) 8. 结论 (23) 参考文献 (23) 致谢 (23) 附录 (24)
} 某污水处理厂设计说明书 计算依据 1、工程概况 该城市污水处理厂服务面积为，近期（2000年）规划人口10万人，远期（2020年）规划人口万人。 2、水质计算依据 A．根据《室外排水设计规范》，生活污水水质指标为： COD Cr 60g/人d BOD5 30g/人d — B．工业污染源，拟定为 COD Cr 500 mg/L BOD5 200 mg/L C．氨氮根据经验值确定为30 mg/L 3、水量数据计算依据： A．生活污水按人均生活污水排放量300L/人·d； B．生产废水量近期×104m3/d，远期×104m3/d考虑； C．公用建筑废水量排放系数近期按，远期考虑； ， D．处理厂处理系数按近期，远期考虑。 4、出水水质 根据该厂城镇环保规划，污水处理厂出水进入水体水质按照国家三类水体标准控制，同时执行国家关于污水排放的规范和标准，拟定出水水质指标为： COD Cr 100mg/L
BOD5 30mg/L SS 30mg/L NH3-N 10mg/L 污水量的确定 ￥ 1、综合生活污水 近期综合生活污水 远期综合生活污水 2、工业污水 近期工业污水 远期工业污水 3、进水口混合污水量 处理厂处理系数按近期，远期考虑，由于工业废水必须完全去除，所以不考虑其处理系数。& 近期混合总污水量 取 远期混合总污水量 取 4、污水厂最大设计水量的计算
近期； ，取日变化系数；时变化系数； 。 ； 远期； ，取日变化系数；时变化系数； 。 拟订该城市污水处理厂的最大设计水量为 污水水质的确定 近期取 取 /
远期取 取 则根据以上计算以及经验值确定污水厂的设计处理水质为： ，， ，， 考虑远期发展问题，结合《城镇污水处理厂污染物排放标准》（GB18918－2002），处理水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准（B）排放要求。 拟定出水水质指标为： 表1-1 进出水水质一览表 基本控制项目一级标准（B）进水水质去除率 % 序号 % 1COD80· 325 2BOD20150% 3` 20300% SS 4氨氮8[1]30、 % 5T-N204050% 6T-P) 350% 7pH6～97～8 ' 注：[1]取水温>12℃的控制指标8，水温≤12℃的控制指标15。 [2]基本控制项目单位为mg/L，PH除外。
一、总论 (4) 1、设计题目 (4) 2、设计资料 (4) 1.2.1城市概述 (4) 1.2.2自然条件 (4) 1.2.3规划资料 (4) 二、污水处理工艺流程说明 (5) 1、方案确定的原则 (5) 2、可行性方案的确定 (5) 3、污水处理工艺流程的确定 (5) 4、污水处理工艺流程说明 (6) 2.4.1进出污水水质 (6) 三、处理构筑物设计 (7) 1、格栅 (7) 3.1.1栅条间隙数n： (7) 3.1.2有效栅宽： (7) 3.1.3过栅水头损失： (8) 3.1.4栅后槽的总高度： (8) 3.1.5格栅的总长度： (8) 3.1.6每日栅渣量： (9) 2、污水提升泵房 (9) 3.2.1设计计算 (9)
3、沉砂池 (10) 3.3.1平流式沉沙池的设计参数 (10) 3.3.2平流式沉砂池设计 (10) 4、氧化沟 (12) 3.4.1氧化沟类型选择 (13) 3.4.2设计参数 (13) 3.4.3设计流量 (14) 3.4.4去除 (14) 3.4.5脱氮 (15) 3.4.6除磷 (16) 3.4.7氧化沟总容积及停留时间 (16) 3.4.8需氧量 (17) 3.4.9氧化沟尺寸 (18) 3.4.10进水管和出水管 (18) 3.4.11出水堰及出水竖井 (19) 5、浓缩池 (19) 3.5.1设计参数 (19) 3.5.2中心管面积 (19) 3.5.3沉淀部分的有效面积 (20) 3.5.4浓缩池有效水深 (20) 3.5.6校核集水槽出水堰的负荷 (21) 3.5.7浓缩部分所需的容积 (21)
3.5.8圆截锥部分的容积 (21) 3.5.9浓缩池总高度 (21) 四、参考文献 (23)
50000t／d的城市污水处理厂毕业设计 第一章设计容和任务 1、设计题目 50000t/d的城市污水处理厂设计。 2、设计目的 （1）温习和巩固所学知识、原理； （2）掌握一般水处理构筑物的设计计算。 3、设计要求： （1）独立思考，独立完成； （2）完成主要处理构筑物的设计布置； （3）工艺选择、设备选型、技术参数、性能、详细说明； （4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。 4、设计步骤： （1）水质、水量（发展需要、丰水期、枯水期、平水期）； （2）地理位置、地质资料调查（气象、水文、气候）； （3）出水要求、达到指标、污水处理后的出路； （4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。 （5）评价工艺； （6）设计计算； （7）建设工程图（流程图、高程图、厂区布置图）； （8）人员编制，经费概算； （9）施工说明。 5、设计任务 （1）、设计进、出水水质及排放标准 项目COD Cr (mg/L）BOD 5 （mg/L）SS（mg/L）NH 3 -N(mg/L）TP(mg/L) 进水水质≤200 ≤150 ≤200 ≤30 ≤4 出水水质≤60 ≤20 ≤20 ≤15 ≤0.1 排放标准60 20 20 15 0.1 （2）、排放标准：（GB8978-1996）一级标准； （3）、接受水体：河流（标高：－2m） 第二章污水处理工艺流程说明
一、气象与水文资料： 风向：多年主导风向为东南风； 水文：降水量多年平均为每年2370mm ； 蒸发量多年平均为每年1800mm ； 地下水水位，地面下6～7m 。 年平均水温：20℃ 二、厂区地形： 污水厂选址区域海拔标高在19-21m 左右，平均地面标高为20m 。平均地面坡度为 0.3‰～0.5‰ ，地势为西北高，东南低。厂区征地面积为东西长224m ，南北长276m 。 三、污水处理工艺流程说明： 1、工艺方案分析： 本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD 、COD 、SS 值为典型城市污水值。 针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH 3-N 出水浓度排放要求较低，不必完全脱氮。根据国外已运行的中、小型污水处理厂的调查，要达到确定的治理目标， 可采用“A 2 /O 活性污泥法”。 2、工艺流程 第三章 工艺流程设计计算 进水 格栅 提升泵房 沉砂池 砂水分离 砂 初沉池 厌氧池 缺氧池 好氧池 二沉池 接触池 排放 消毒剂 初沉污泥 泵房 浓缩池 贮泥池 脱水间 泥饼
广州大学市政技术学院课程设计说明书 课程设计名称：某城市污水处理厂设计 系部环境工程系 专业环境工程 班级 11环境1班 姓名 学号：1135238127 指导教师王昱 2013 年 6 月
目录 第一章设计概述———————————————————— 3 一．课程设计目的————————————————————3 二．污水处理系统高程计算————————————————————3 第二章工艺流程及说明————————————————————4 一．处理工艺的选择————————————————————4 二．设计规模的确定————————————————————5 三．流程主要构筑物介绍————————————————————5 第三章处理构筑物的设计计算————————————————————7 第一节、污水处理系统设计计算——-————————————----—————————7 1、泵前粗格栅—————————————————————————————————7 2、污水提升泵房——————————————————————————9 3、泵前细格栅————————————————————————————9 4、曝气沉砂池————————————————————————————10 5、常规曝气池————————————————————————————11 6、平流式初沉池——————————————————————————16 7、接触池—————————————————————————————17 第四章污水处理厂的平面布置图———————————————————————18 第五章污水处理厂的高程布置————————————————————————19第六章总结———————————————————————————————21 第七章课程设计参考资料——————————————————————————23
1设计资料 1.1工程概况 某城市临近北海，以海产养殖、水产品加工、海洋运输为主，工业发展速度较慢。 1.2水质水量资料 该市气候温和，年平均21C，最热月平均35C，极端最高41C，最高月平均 15C，最低10C。常年主导风向为南风和北风。夏季平均风速2.8m/s，冬季1.5 m/s。 根据该市中长期发展规划，2005年城市人口20万，2015年城市人口28万。由于临近大海，城市地势平坦，地质条件良好，地表土层厚度一般在10 m以上, 主要为亚砂土、亚粘土、砂卵石组成，地基承载力为 1 kg/ cm 2。此外，地面标高为123.00m,附近河流的最高水位为121.40m。 目前城市居民平均用水400L/人.d，日排放工业废水2X104nVd，主要为有机工业废水，具体水质资料如下： 1. 城市生活污水：COD 400mg/l,B0D5 200mg/l,SS 200mg/l,NH 3-N 40mg/l,TP 8mg/l,pH 6 ?9. 2. 工业废水：COD 800mg/l,BOD5 350mg/l,SS 400mg/l,NH3-N 80mg/l,TP 12mg/l,pH 6 ?8 1.3设计排放标准 为保护环境，防止海洋污染，污水处理厂出水执行“城镇污水处理厂污染物排放标准 2.污水处理工艺流程的选择 2.1计算依据 ①生活污水280000 X 400 X 103 =112000 m7d=1296.30 L/s 设计污水量：112000+20000=132000 屜，水量较大。 ②设计水质 设计平均COD 461 mg/L ;设计平均BOD 223 mg/L ;设计平均SS: 230mg/L 设计平均NhkN 46 mg/L ;设计平均TP9 mg/L。 ③污水可生化性及营养比例 可生化性：BOD/COD=223/46^0.484，可生化性好，易生化处理。 去除BOD 223-20=203 mg/L。根据BOD N: P=100: 5: 1,去除203 mg/LBO□需消耗N和P分别为N: 10.2 mg/L , P: 2.03 mg/L。 允许排放的TN 8 mg/L, TP: 1 mg/L,故应去除的氨氮△ N=45-10.2-8=26.8 mg/L, 应去工程实例一某城市污水处理厂设计
某城镇污水处理厂设计方 案 1 设计任务及概况 1.1 设计任务及依据 1.1.1 设计任务 30万吨城市污水处理厂初步设计 1.1.2 设计依据及原则 1.1. 2.1 设计依据 《给水排水工程快速设计手册》1-5 给排水设计规范 《污水处理厂工艺设计手册》 《三废设计手册废水卷》 1.1. 2.2 设计原则 (1)执行国家关于环境保护的政策 符合国家地方的有关法规、规范和标准； (2)采用先进可靠的处理工艺 确保经过处理后的污水能达到排放标准； (3)采用成熟、高效、优质的设备 并设计较好的自控水平 以方便运行管理； (4)全面规划、合理布局、整体协调 使污水处理工程与周围环境协调一致； (5)妥善处理污水净化过程中产生的污泥固体物 以免造成二次污染； (6)综合考虑环境、经济和社会效益 在保证出水达标的前提下 尽量减少工程投资和运行费用 1.1.3设计范围 设计二级污水处理厂 进行工艺初步设计 1.2设计水量及水质 1.2.1设计水量 污水的平均处理量为=30=12500=3.47；污水的最大处理量为=15125=4.2；污水的最小处理量为 日变化系数取为1.1 时变化系数取K为1.1 总变化系数取为1.21
1.2.2设计水质 设计水质如表1.1所示 表1.1 设计水质情况 项目 入水（） 200 200 出水（） ≤25 ≤30 去除率（%） 87.5 85 1.3.3设计人口 (1)按SS浓度折算： 式中：Css--废水中SS浓度为200mg/L Q --平均日污水量为30万m3/d ass--每人每日SS量 一般在35-55/人g.d 则： (2)按浓度折算 式中：--废水中浓度为200mg/L Q --平均日污水量为30万m3/d --每人每日BOD量 一般在20-35/人gd 取30/人g.d 则： 2 工艺设计方案的确定 2.1方案确定的原则 (1)采用先进、稳妥的处理工艺 经济合理 安全可靠 (2)合理布局 投资低 占地少
