双金属温度计 JB／T 8803—1998 前言 本标准是对ZB N11 008—1988《工业双金属温度计》的修订。修订后扩大了原标准的适用范围，由单一的工业双金属温度计扩大到既包括工业用，又包括商业用、实验室用和小型双金属温度计，增加了带接点装置、防爆型、可调角型等目前国内市场已经生产的双金属温度计。 本标准与ZB N11 008—1988《工业双金属温度计》在技术内容上的主要差异如下： a）产品分类的型式中，本标准按温度计的主要功能、连接方式等六项作了补充； b）测量范围中，补充了适用范围，除保留原工业用外，增加了商业用、实验室用和小型用； c）标度盘公称直径中，本标准除保留60，100，150mm外，增加了25，40，50，80，120mm； d）精确度等级中，本标准补充了2.0，4.0级； e）为本标准新增加的带接点装置、防爆型、可调角型等规定了相应的技术要求和试验方法。 本标准自实施之日起，代替ZB N11 008—1988。 本标准由全国工业过程测量和控制标准化技术委员会提出。 本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。 本标准主要起草单位：常州热工仪表总厂。参加起草单位：杭州自动化仪表总厂、泰兴市热工仪表厂、杭州春江仪表厂、上海自动化仪表三厂、沈阳测温仪表厂、天长市仪表厂、天津德塔控制系统有限公司。 本标准主要起草人：樊培荣、石樟健。 本标准于1988年首次发布。 中华人民共和国机械行业标准 JB／T 8803—1998 代替ZBN 11 008—1988 双金属温度计 Bimetallic thermometer 国家机械工业局1998-09-30批准 1998-12-01实施 1 范围
工业双金属温度计
中华人民共和国专业标准 UDC 工业双金属温度计 ZB N11 008—88 Industrial bimetallic thermometers 1主题内容与适用范围 本标准规定了工业双金属温度计（以下简称温度计）的术语及定义、产品分类、技术要求、试验方法、检验规则、标志、包装等。 本标准适用于由双金属元件和护套组成温度检测元件，具有圆形标度盘，以及测量范围为-80～+500℃的温度计。 2 引用标准 ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法 ZBY003 仪表仪表包装技术条件 ZBY120 工业自动化仪表工作条件——温度、湿度和大气压力 ZBY122 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 ZBY123 工业自动化仪表标度的一般规定 ZBY247 工业自动化仪表术语 3 术语及定义 本标准除采用ZB Y247外，还有以下术语及定义适用于本标准。 3.1 角型（angle form） 检测元件轴线与标度盘平面垂直的型式，亦称轴向型。 3.2 直型（straight form）
检测元件轴线与标度盘平面平行的型式，亦称径向型。 3.3 插入长度（insertion length） 从检测元件下端至安装连接接合面或锥螺纹下端的长度（见附录A图A1～A4中L）。 3.4置入长度（immersion on length） 从检测元件下端算起，检测元件处于被测介质中的长度。 4 产品分类和基本参数 4.1 型式 温度计按指示装置与检测元件连接方式不同分为下列二种型式； a．角型（见图1）； 图1 图2 机械电子工业部1988-06-12批准 1989-01-01实施 4.2 标度盘公称直径 温度计的标度盘公称直径为60，100，150mm 4.3 测量范围 温度计的测量范围应符合表1的规定。 表 1
双金属温度计 概述：双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。 双金属温度计 工作原理：利用两种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。 这种仪表的测温范围是-20℃-+500℃，允许误差均为标尺量程的1.5%左右。 常见双金属温度计：按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。 双金属温度计 ①轴向型双金属温度计：指针盘与保护管垂直连接。 ②径向型双金属温度计：指针盘与保护管平行连接。 ③135°向型双金属温度计：指针盘与保护管成135°连接。 ④万向型双金属温度计：指针盘与保护管连接角度可任意调整。 2、安装固定形式 为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法
兰。 3、型号命名方式 W S S □□□□——防护形式 无-普通型 安装固定方式W-防护型 0-无固定装置F-防腐型 结构形式1-可动外螺纹 0-轴向型2-可动内螺纹 1-径向型3-固定螺纹 2-135°向型4-固定螺纹 3-万向型5-卡套螺纹 表壳公称直径6-卡套法兰 3-φ60 4-φ100 5-φ125 感温元件是双金属 金属膨胀式 温度仪表 4、选型须知 在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素。 此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆插入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。
油气长输管道设备、材料技术规格书 输气管道工程 双金属温度计技术规格书 中国石油天然气股份有限公司 天然气与管道分公司
本文件由XXXX发布，仅适用XXXX管道工程。
目录 第一部分工程概况和要求......................... 错误！未定义书签。 1 工程概况.................................... 错误！未定义书签。 2 范围 ....................................... 错误！未定义书签。 3 定义 ....................................... 错误！未定义书签。 4 项目总体要求 ................................ 错误！未定义书签。 5 相关技术文件及说明......................... 错误！未定义书签。第二部分现场条件.............................. 错误！未定义书签。 1 安装场所.................................... 错误！未定义书签。 2 环境条件.................................... 错误！未定义书签。 3 输送介质物性 ................................ 错误！未定义书签。第三部分主要通用技术要求....................... 错误！未定义书签。 1 采用规范、标准及法规 ......................... 错误！未定义书签。 2 供货范围及界面............................. 错误！未定义书签。 3 技术要求................................... 错误！未定义书签。 4 铭牌....................................... 错误！未定义书签。 5 检验和测试.................................. 错误！未定义书签。 6 备品、备件及专用工具 ......................... 错误！未定义书签。 7 包装和运输.................................. 错误！未定义书签。 8 提交文件.................................... 错误！未定义书签。 9 技术服务.................................... 错误！未定义书签。 10 验收....................................... 错误！未定义书签。 11 售后服务................................... 错误！未定义书签。 12 保证和担保 ................................. 错误！未定义书签。第四部分特殊技术要求 ....................... 错误！未定义书签。第五部分数据单............................. 错误！未定义书签。 双金属温度计技术规格书
双金属温度计检定规程 JJJG 226-80 verification Regulation of Bimetal Thermometer 本检定规程由江苏省计量局组织报批～经国家计量总局于1981年1月10日批准～并自1981年12月1日施起行。 归口单位:四川省计量局 起草单位:常州市标准计量管理所 主要起草人:陈利群 本规程技术条文由起草单位负责解释 双金属温度计检定规程 本规程适用于新制的、使用中和修理后的～用热双金属片作感温元件～测量范围在-80-+600?内的杆型工业用双金属温度计(以下简称温度计)的检定。一、技术要求 1 温度计表面用的玻璃或其它透明材料应保持透明～不得有妨碍正确读数的缺陷。各零部件保护层应牢固、均匀和光洁～不得有锈蚀和脱层。 2 温度计表盘上的刻线、数字和其它标志应清晰准确。指针应伸入最小分度线1/4-3/4内。其指针尖端宽度不得大于主分度线宽度。 3 温度计表盘上应标有制造厂名或厂标、温度计型号、国际实用温标符号(?)、精度等级和产品编号。 4 温度计的允许基本误差应不大于表1的规定。 表1
注:温度计的量程是指其测量上限和测量下限之差。 5 温度计在检定过程中～指针应平稳移动～不应有显见跳动和停滞现象。 6 温度计的来回变差～应不大于允许基本误差的绝对值。 7 温度计的重复性应不大于允许基本误差绝对值的1/2。 8 温度计在测量上限温度持续24小时后～各点示值变化不得超过允许基本误差的绝对值。同时～该温度计的基本误差仍不得超过允许基本误差。二、标准器和检定设备 9 标准器为二等标准水银温度计和二等标准铂电阻温度计。 注:在检定负温时～也可以选用二等标准铜-康铜热电偶。 10 检定设备～有酒精低温槽、水槽、冰点槽、油槽、盐槽或锡槽、放大镜(5-10倍)。当使用二等标准铂电阻温度计和二等标准铜-康铜热电偶时～应配有0.02级低阻电位差计和相应的电测设备。 各种恒温槽温场应符合表2的要求: 三、检定项目和检定方法 11 温度计的检定项目见表3。 12 外观检查
中华人民共和国专业标准 UDC 工业双金属温度计ZB N11 008—88 Industrial bimetallic thermometers 1主题内容与适用范围 本标准规定了工业双金属温度计（以下简称温度计）的术语及定义、产品分类、技术要求、试验方法、检验规则、标志、包装等。 本标准适用于由双金属元件和护套组成温度检测元件，具有圆形标度盘，以及测量范围为-80～+500℃的温度计。 2 引用标准 ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法 ZBY003 仪表仪表包装技术条件 ZBY120 工业自动化仪表工作条件——温度、湿度和大气压力 ZBY122 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 ZBY123 工业自动化仪表标度的一般规定 ZBY247 工业自动化仪表术语 3 术语及定义 本标准除采用ZB Y247外，还有以下术语及定义适用于本标准。 角型（angle form） 检测元件轴线与标度盘平面垂直的型式，亦称轴向型。 直型（straight form） 检测元件轴线与标度盘平面平行的型式，亦称径向型。 插入长度（insertion length） 从检测元件下端至安装连接接合面或锥螺纹下端的长度（见附录A图A1～A4中L）。置入长度（immersion on length） 从检测元件下端算起，检测元件处于被测介质中的长度。 4 产品分类和基本参数 型式 温度计按指示装置与检测元件连接方式不同分为下列二种型式； a．角型（见图1）； b．直型（见图2）。 图1 图2 机械电子工业部1988-06-12批准1989-01-01实施
产品名称：双金属温度计,双金属温度计型号,双金属温度计价格-江苏金湖旭东仪表厂 产品型号：W SS系列 产品特点： WSS系列双金属温度计是一种测量中低温度的 现场检测仪表。双金属温度计可以直接测量各种 生产过程中的-80℃～+500℃范围内液体、蒸 汽和气体介质温度。 双金属温度计,双金属温度计型号,双金属温度计价格-江苏金湖旭东仪表厂的 详细资料： 主要特点 现场显示温度，直观方便； 安全可靠，寿命长； 多种结构形式，满足不同要求。 工作原理 双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。 技术参数 执行标准 JB/T8803-1998GB3836-83 其他参数 标度盘公称直径：60，100，150 精度等级：（1.0），1.5 热响应时间：≤40S 防护等级：IP55 角度调整误差：角度调整误差应不超过其量程的1.0% 回差：双金属温度计回差应不大于基本误差限的绝对值 重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2 测温范围
正常工作天气条件 外形及尺寸 可动外螺纹管接头
可动内螺纹管接头 固定螺纹管接头 卡套螺纹接头 卡套法兰接头 固定法兰 备注：可提供ANSI、JB、HG等标准法兰。选型编码
型号及规格 轴向型双金属温度计
径向型双金属温度计 135°向型双金属温度计
万向型双金属温度计 备注： 选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。 选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长 度450mmWSS-481，0～400℃，L=450，M27×2，1.5级 5
涨知识 1.双金属温度计原理 1）.双金属温度计原理--简介 双金属温度计是一种测量中低温度的现场检测仪表，它可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。 2）.双金属温度计原理--结构 双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，成为自由端。在自由端线轴上装有指针。表壳材料可以是钢板、铸合金和不锈钢板;检测元件还具有抽芯式结构;可调角型温度传感器的表头部分借助于波纹管，转角机构等零件，可以由角型到直型或从直型到角型任意角度转变。
3）双金属温度计原理 双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。 二．温度传感器原理- -简介 温度是一种表征物体冷热程度的物理量，而温度传感器就是将物体的冷热程度转换为便于测量的物理参数进而对温度进行间接测量的仪器。温度传感器的结构如下图所示，主要由感温元件和温度显示两部分组成，感温元件主要用于感受温度并将其转换为电信号等易于测量的物理参数，经过处理电路将其转换为相应的温度并显示出来。这是温度传感器工作的大致原理，下面小编就为大家详细介绍一下热电偶温度传感器、金属热电阻温度传感器和集成温度传感器的工作原理。 1、热电偶温度传感器原理 热电偶温度传感器主要利用的是热电效应，其由两种不同材料的导体构成，这两种导体接触时构成一个闭合回路，由于两种材料的接触点温度不同使得回路中产生电动势，热电偶温度传感器便是根据此电动势的大小来判断温度的。热电偶温度传感器结构简单、使用方便、测温范围宽、精确度高、稳定性高，在温度测量这个行业中具有广泛的应用。
WSS系列双金属温度计是一种适合测量中、低温的现场检测指示仪表（可增加热电阻输出功能），可远距离传输、控制显示温度，可用来直接测量气体、液体和蒸气的温度，该温度计从设计原理及结构具有防水、防腐蚀、耐振动、直观、易读数、无汞害、坚固耐用等特点。可取代其他形式的测温仪表，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业部门。 电接点双金属温度计是在原有仪表的基础上安装电接点结构，使仪表具有控制和报警的作用。接点功率为10V A（无感性负载），最高工作电压为交流380V。或根据使用要求制作功率型（触点长寿命）电接点双金属温度计，控制电流（交流）不大于5A，电压不大于380V交流。 主要技术指标 精度等级：1级、1.5级 测量范围：-40～300℃ 尾长：40～2000mm 其中测量范围为0～50℃时应大于75mm；测量范围大于100℃时应大于70～100mm, 以保证测量的准确性。 使用环境条件：环境温度－25℃～55℃；相对湿度为5～95%；介质压力小于6.4MPa。 外壳材料：普通碳钢电镀或喷漆、不锈钢 接头材料：铁电镀、不锈钢 护管材料：1Gr18Ni9Ti 结构原理 双金属温度计的感温元件通常是由两种膨胀系数不同，彼此又牢固结合的金属制成平螺旋型或直螺旋型的结构。感温元件一端固定，另一端连接指针轴。当被测物体温度变化时，两种金属由于膨胀系数不同，使螺旋管曲率发生变化，通过指针轴带动指针偏转，直接显示温度示值。 仪表按外壳与保护管连接方式不同可分为轴向型、径向型和万向型（可调角形）。 如需要可增加热电阻\变送器输出功能，可远距离传输、控制显示温度。 WSS系列－工业双金属温度计型号选择
双金属温度计的原理及应用 1主题内容与适用范围 本标准规定了工业双金属温度计（以下简称温度计）的术语及定义、产品分类、技术要求、试验方法、检验规则、标志、包装等。 本标准适用于由双金属元件和护套组成温度检测元件，具有圆形标度盘，以及测量范围为-80～+500℃的温度计。 2引用标准 ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法 ZBY003 仪表仪表包装技术条件 ZBY120 工业自动化仪表工作条件——温度、湿度和大气压力 ZBY122 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 ZBY123 工业自动化仪表标度的一般规定 ZBY247 工业自动化仪表术语 3 术语及定义 本标准除采用ZB Y247外，还有以下术语及定义适用于本标准。 3.1 角型检测元件轴线与标度盘平面垂直的型式，亦称轴向型。 3.2直型检测元件轴线与标度盘平面平行的型式，亦称径向型。 3.3 插入长度从检测元件下端至安装连接接合面或锥螺纹下端的长度（见附录A图A1～A4中L）。 3.4置入长度从检测元件下端算起，检测元件处于被测介质中的长度。 4产品分类和基本参数 4.1 型式 温度计按指示装置与检测元件连接安装方式不同分为下列四种型式； a径向 b轴向 c万向 d.角型 机械电子工业部1988-06-12批准--------1989-01-01实施 4.2标度盘公称直径 温度计的标度盘公称直径为60，100，1500mm 4.3 测量范围 温度计的测量范围应符合表1的规定。 表1
4.4精确度等级温度计的精确度等级为1，1.5，（2.5） 注：括号内的精确度等级不推荐采用。 4.5检测元件直径及安装螺纹 检测元件直径及安装螺纹应符合表2规定。 插入长 温度计的插入长度为75，100，150，200，250，300，400，500mm 。 注：插入长度大于500mm 的，由制造厂与用方商定。 4.7护套的公称压力 温度计护套的公称压力应从1.0，1.6，2.5，4.0，6.4MPa 系列中选取。 4.8安装连接方式 温度计的安装连接方式分为下列四种（见附录A ）； a. 可调管接头； b.管接头（外螺纹）； c.管接头（内螺纹）； d. 固定螺纹。 4.9指示调整机构 温度计按指示装置有无指示调整机构分为下列三种： a. 无指示调整机构； b.外部指示调整机构； c.内部指示调整机构。 5技术要求 5.1正常工作条件 温度计的正常工作条件应符合表3规定。 表3 注：特殊的工作条件，由制造厂与用户商定。5.2外观、结构及装配质量 温度计的外观、结构及装配质量应符合下列要求： a.温度计各零部件不得有锈蚀，保护层应牢固、均匀和光洁； b. 温度计表面的玻璃或其他透明材料应保持透明，不得有妨碍正确读数的缺陷； c. 温度计的型式、基本参数及尺寸（尺寸公差按制造厂有关规定）应符合4章的规定； d.温度计的指针和标度盘应符合ZBY122和ZBY123的规定；指针长度（指针的回转中心到指示尖端的长度）应符合表4规定；指针指示部分与标度盘平面间的距离应不大于5mm ；圆形标度为270°～ 300°的部分圆形；指针、标度盘及标度和标志应不变色和褪色。 表四
双金属温度计 说 明 书 安徽润尔兴仪表有限公司
一、用途 双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。 双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。 双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。 二、结构原理 双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。 电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。
三、主要技术参数 1、温度计为轴向型、径向型、135°三种型式。 2、温度计的精度等级为1级、1.5级。 3、温度计的测量范围见表一。 4、温度计的时间常数不超过40S。 5、保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为 6.4MaP。 6、温度计分普通型、户外型、防腐型三种型式。 7、温度计的接点为上、下限，单限，双上限（全部常开）。 8、接点额定功率：10VA（无感负载）。 最高工作电压：220V。 最大工作电流：1A。 9、指示表头使用环境温度-40~85℃。 10、指示表头使用环境湿度5~100%。 11、WSS系列双金属温度计属于耐震机械仪表。 12、测量温度时应将保护管下面100mm长全部浸入被测量介质，以保持温度准 确性。 13、执行标准：JB/T8803-1998 四、型号表示方法
双金属温度计工作原理及选型 产品简介： WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。 主要特点： 现场显示温度，直观方便；安全可靠，使用寿命长； 多种结构形式，可满足不同要求。 工作原理： WSS系列双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。 为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。 由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是-80~500℃，允许误差均为标尺两程的1%左右。 工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。 这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 技术参数 执行标准 JB/T8803-1998 GB3836-83 其他参数 标度盘公称直径：60，100，150 精度等级：（1.0），1.5 热响应时间：≤40S 防护等级：IP55 角度调整误差：角度调整误差应不超过其量程的1.0% 回差：双金属温度计回差应不大于基本误差限的绝对值 重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2 测温范围： 正常工作天气条件：
掩蔽场所 -25～+55 5～100 户外场所 -40～+85 5～100 测量端形式： 外形及尺寸： 形式 A B C E L d 轴向型 65 23 73 - 75 100 150 200 300 400 500 750 1000 Φ6 Φ8 Φ10 105 23 73 - 155 23 73 - 径向型 65 50 110 34 105 50 110 34 105 50 110 34 135°向型 105 23 85 - 155 23 85 - 万向型 105 23 178 120 155 23 178 120 安装固定形式： 可动外螺纹管接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30 可动内螺纹管接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18
目前，市场上温度计种类非常多，它们在许多领域发挥着举足轻重的作用。耐震双金属温度计就是其中的一种，是测量中低温度的现场检测仪表，被广泛应用于石油、化工、机械、船舶等领域，在测温中具有很重要的地位。下面，我就来简单介绍下它的相关情况，以便我们更好的选择。 耐震电接点双金属温度计可以直接测量各种生产过程中的 -80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。该温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，耐震电接点双金属温度计广泛应用于发电、纺织、印染等工业和科研部门。 一、主要特点 1、现场显示温度，直观方便；安全可靠，使用寿命长； 2、多种结构形式，可满足不同要求。无汞害，易读数，坚固耐震。
3、保护管材为0Cr18Ni9 1Cr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。 4、抽芯式温度计可不停机短时间维护或更换机芯。 5、表盘形式有轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。 二、工作原理 耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油以达到减震的目的。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业
在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！

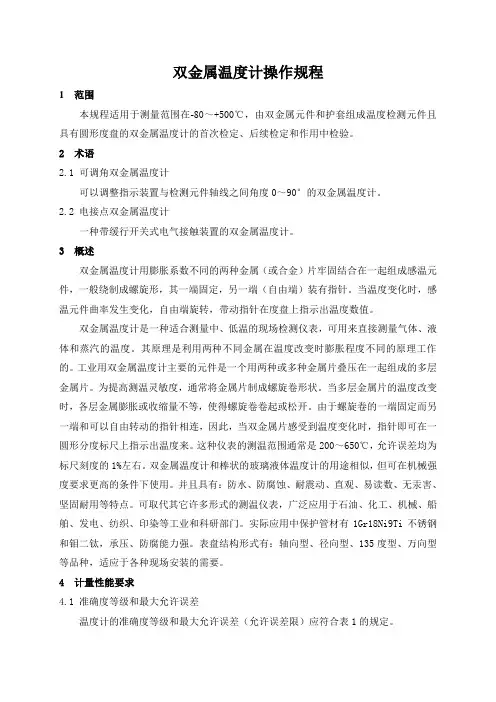

双金属温度计操作规程 1 范围 本规程适用于测量范围在-80～+500℃, 由双金属元件和护套组成温度检测元件且具有圆形度盘的双金属温度计的首次检定、后续检定和作用中检验。 2 术语 2.1 可调角双金属温度计 能够调整指示装置与检测元件轴线之间角度0～90°的双金属温度计。 2.2 电接点双金属温度计 一种带缓行开关式电气接触装置的双金属温度计。 3 概述 双金属温度计用膨胀系数不同的两种金属( 或合金) 片牢固结合在一起组成感温元件, 一般绕制成螺旋形, 其一端固定, 另一端( 自由端) 装有指针。当温度变化时, 感温元件曲率发生变化, 自由端旋转, 带动指针在度盘上指示出温度数值。 双金属温度计是一种适合测量中、低温的现场检测仪表, 可用来直接测量气体、液体和蒸汽的温度。其原理是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度, 一般将金属片制成螺旋卷形状。当多层金属片的温度改变时, 各层金属膨胀或收缩量不等, 使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一
端和能够自由转动的指针相连, 因此, 当双金属片感受到温度变化时, 指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围一般是200～650℃, 允许误差均为标尺刻度的1%左右。双金属温度计和棒状的玻璃液体温度计的用途相似, 但可在机械强度要求更高的条件下使用。而且具有: 防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。可取代其它许多形式的测温仪表, 广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。实际应用中保护管材有1Gr18Ni9Ti不锈钢和钼二钛, 承压、防腐能力强。表盘结构形式有: 轴向型、径向型、135度型、万向型等品种, 适应于各种现场安装的需要。 4 计量性能要求 4.1 准确度等级和最大允许误差 温度计的准确度等级和最大允许误差( 允许误差限) 应符合表1的规定。 表1 4.2 角度调整误差 可调角温度计因角度调整引起的示值变化应不超过其量程的1.0%。 4.3 回差
WSS、WSSX系列 WSS, WSSX Series 工业双金属温度计Industrial double metal thermometer 说 明 书 Manual 上海辰心仪表有限公司 Shanghai Chenxin Instruments Co.,Ltd
一、用途 双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。 双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。 双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。 二、结构原理 双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。 电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。 三、主要技术参数 1、温度计为轴向型、径向型、135°三种型式。
2、温度计的精度等级为1级、1.5级。 3、温度计的测量范围见表一。 4、温度计的时间常数不超过40S。 5、保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为 6.4MaP。 6、温度计分普通型、户外型、防腐型三种型式。 7、温度计的接点为上、下限，单限，双上限（全部常开）。 8、接点额定功率：10VA（无感负载）。 最高工作电压：220V。 最大工作电流：1A。 9、指示表头使用环境温度-40~85℃。 10、指示表头使用环境湿度5~100%。 11、WSS系列双金属温度计属于耐震机械仪表。 12、测量温度时应将保护管下面100mm长全部浸入被测量介质，以保持温度准 确性。 13、执行标准：JB/T8803-1998 四、型号表示方法
1 目的 规范双金属温度计校准的操作，确保双金属温度计的校准结果真实、可靠。 2 范围 本规程适用于测量范围在-80～+500℃，由双金属元件和护套组成温度检测元件且具有圆形表盘的双金属温度计（以下简称温度计）的校准和使用中检验。 3 职责 工程设备部：负责按本规程执行双金属温度计的校准及校准记录的管理。 4 定义 双金属温度计：用膨胀系数不同的两种金属（或合金）片牢固结合在一起组成感温元件，一般绕制成螺旋形，其一端（自由端）装有指针。当温度变化时，感温元件曲率发生变化，自由端旋转，带动指针在度盘上指示出温度数值。 5 内容 5.1 计量性能要求 5.1.1 5.1.2 角度调整误差：可调整角温度计因角度调整引起的示值变化不超过其量程的1.0%。 5.1.3 回差：温度计的回差应不大于最大允许误差的绝对值。 5.2 外观 5.2.1 温度计各部件装配要好，不得松动，保护套应牢固、均匀和光洁。 5.2.2 温度计表头所用的玻璃或其他透明材料应保持透明，不得有妨碍读数的缺陷或损伤。 5.2.3 温度计度盘上的刻线、数字和其他标志应清晰、正确。 5.2.4 温度计指针应遮盖（伸入）最短分度线的1/4～3/4，指针指示端宽度不应超过最短分度线的宽度。 5.2.5 温度计指针与度盘平面间的距离不应大于5mm，但不应触及度盘，对于可调角双金属温度计该项检查应在轴向（或径向）位置到径向（或轴向）位置的全过程中进行。 5.2.6 温度计表盘上应标有制造厂名（或厂标）、型号、出厂编号、国家温度摄氏度的符号“℃”、准确度等级、制造年月及计量器具制造许可证和编号。 5.3 校准条件 5.3.1 标准器 5.3.1.1 选用标准器如下：二等标准水银温度计（‐30～+300）℃； 5.3.1.2 配套设备如下：恒温槽。 5.3.2 环境条件
双金属温度计的使用 433人阅读| 0条评论发布于：2011-8-24 1:39:00 写这个博客前偶纠结了半天，到底是写使用维护呢，还是写使用维修。使用维护双金属温度计在安装后除了打扫卫生张贴标签外还真没有可维护的工作，使用维修双金属温度计在日常使用中出现故障貌似只校准不维修（不能或者懒得维修）可是双金属温度计又是现场检测温度最常用的仪表，于是偶还是写下几点心得以作过去工作的总结。 在工业生产中现场测温应用最为广泛的就是双金属温度计，这个是除压力表外应用最为广泛的现场指示仪表。根据现场使用环境和北侧介质特性其型号和安装方式有多种。最常见的表头方式是万向型（表头能够在一定角度范围内选择），这种温度计由于表盘能够调整角度，对现场安装（不用在安装时考虑表头的方向）和工艺人员巡检记录（可以调整表头指向便于观察读数）带来很大方便性。因为工艺生产被测介质的高温高压性其应用最为广泛的安装方式是可动外螺纹安装，这个通过对工艺管线设备开口焊接双金属嘴子（连接头）然后通过螺纹连接，通过双金属垫片密封来进行安装。根据现场工艺开工情况及介质腐蚀性选择保护套管的材质和更换方式，最常见的保护套管是316L型不锈钢材质，如果现场测温要求较高那么可以选择在线更换抽芯式温度计，可以在不影响装置生产的情况下在线更换双金属温度计。 双金属温度计除以上选型外在安装前要注意的两个指标就是插入深度和测量范围，插入深度基本要根据工艺管线或设备通径大小来选择，工艺管线基本上要求是过中间线因为工艺管线的双金属嘴子大都是逆着介质流向焊接所以在选用插入深度时要大于管线内径，如果双金属连接头外露管线较长还要把其长度加入到插入深度内，只有双金属测温部分处在介质的中心线附近其测温准确性才高。测量范围要根据工艺介质的温度变化范围来选择，其最理想的情况就是正常温度指示处于表盘的中心位置，即量程选择为被测温度的3倍，但现实中双金属温度计基本上都是50度的倍数，因此在选用时要选用时要最靠近量程的温度计。 双金属温度计与压力表相比较内部构造要简单，其最核心的部件是双金属，其处于双金属探头的最前端，双金属成螺旋状一段焊接，另一端与一根细长的硬质不锈钢细条相连，细条的末端处于双金属表头连接处，其通过一个缓冲弹簧与表头指针相连。温度发生变化时双金属因为不同的膨胀率造成双金属碰撞致使螺旋状双金属自由端旋转带动连杆（细条）旋转，最后传递到缓冲弹簧，导致弹簧扭曲带动弹簧上部指针连杆旋转，最后指针的旋转在面板上指示出来。从中可以看出双金属内部构造就是双金属、连杆（细条）、缓冲弹簧和带连杆的指针，这里双金属是检测元件，连杆、缓冲弹簧是传递部件，连杆指针是指示部件。 任何仪表都有出现故障的时候，双金属温度计也不例外，其最常见的故障就是指示不准，比如在某点的温度指示偏高或偏低，出现故障后处理方法大部分就是拆卸后校准，如果校准不合格直接报废，更换新表，甚至在现场使用中校准都不用直接更换新表。双金属温度计出现故障是否能够维修呢，偶一直疑惑，因为
远传双金属温度计集热电偶（阻）、双金属温度计或温度变送器为一体，广泛用于冶金、石化、电力、轻纺、食品、国防等工业部门。远传双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。 远传双金属温度计，是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。 远传双金属温度计的性能特点： 1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点；
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能； 3、结构形式与国际同类产品相同，可替代进口。 远传双金属温度计的技术参数： 1、精度等级1.5级； 2、时间常数≤60S； 3、探头耐压≤6Mpa； 4、探头直径:φ8-10mm、可动外螺纹:M27*2； 5、热电阻PT100（单路、双路输出）或4-20mA电流输出； 6、防护等级：IP55。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发
双金属温度计原理说明及使用维护 双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。 原理说明： 双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，成为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。 使用维护： 1、WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保.护管弯曲、变形。安装时，严禁扭动仪表外壳。 2、仪表应在-30℃～80℃的环境温度内正常工作。 3、仪表经常工作的温度能在刻度范围的1/2～3/4处。 4、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。 5、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。 6、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。 7、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。 标签:
WSS系列双金属温度计 产品名称：双金属温度计 产品型号：WSS系列 产品特点：WSS系列双金属温度计，其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点 WSS系列双金属温度计 产品介绍 WSS系列双金属温度计，其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。 双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。 产品技术数据 测温范围：-60-50℃ 精确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm. 尾管长度：100－2000mm。 尾管直径：分别为φ6、φ10、（尾管长度100－1250mm 时）φ12（尾管长度在1250－2000mm 时） 安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti 不锈钢，耐压6.4MPa。 防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。 产品选型资料 W S S 规格 内容 X 带电接点 - 3 ?60 4 ?100 5 ?150 角型 亦称轴向型 1 直型 亦称径向型 8 万向型 5 热套式角型 6 热套式直型 7 热套式万向型 1 可动外螺纹接头 2 可动内螺纹接头 3 可动法兰 温 度 仪 表 金 属 膨 胀 式 双 金 属 标 度 盘 公 称 直 径 结 构 形 式 安 装 方 式 W S S □ - □ □ □
