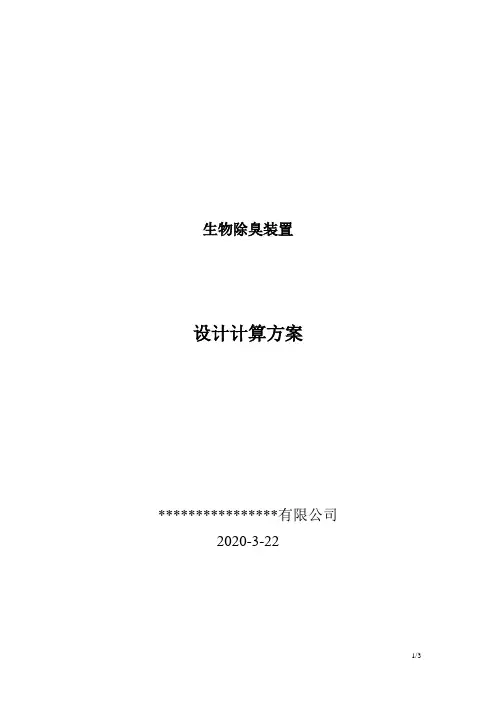

生物除臭装置
设计计算方案
****************有限公司
2020-3-22
一、条件：
处理量：Q=18000m3/h
二、生物滤池工艺设计计算：
工艺流程控制图
各系统处理单元的废气经集气罩收集至集气管，再经引风机鼓入至废气预处理系统，废气在预处理系统内进行充分的除尘、加湿后进入生物滤池进行处理，生物滤池内的微生物将对废气进行分解、吸收和吸附，将废气转化为无毒害、无恶臭的气体排放到大气中。整个系统均受自动控制单元的控制。
鼓风机压力为收集管网的阻力加生物滤池阻力，总的阻力损失选取2500Pa。
生物滤池的表面负荷率按照50~300m3/m2.h进行选取，在此选用
300m3/m2.h。
生物活性介质装填高度h=1.5m

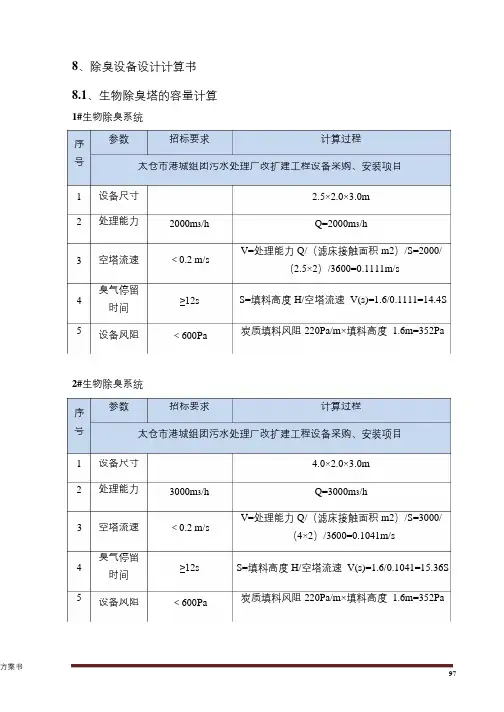

工艺设计计算：
生物滤池表面积S= 18000/300=60 m2
生物活性介质的需要量：V= 1.5*S=1.5x60=90m3
空床停留时间的核算：t= V/ Q=90/18000=18s
三、生物滤池外形尺寸计算：
根据表面积S=60 m2,选取滤池宽度=4m,则：
生物滤池的长度L= S /B=60/4=15m
生物滤池高度的计算：
滤池底部排水区的高度h1=600mm
滤池底部布气区的高度h2=200mm
滤池生物活性介质区的高度h3=1500mm
滤池顶部布水区的高度h4=800mm
滤池顶部尾气收集区的高度h5=300mm
滤池顶部尾气排放管的高度h6=750mm
生物滤池总的高度H= h1 +h2+h3+h4+h5+h6=4150mm 系统一：生物滤池外形尺寸LxBxH=15x4x4.15m
