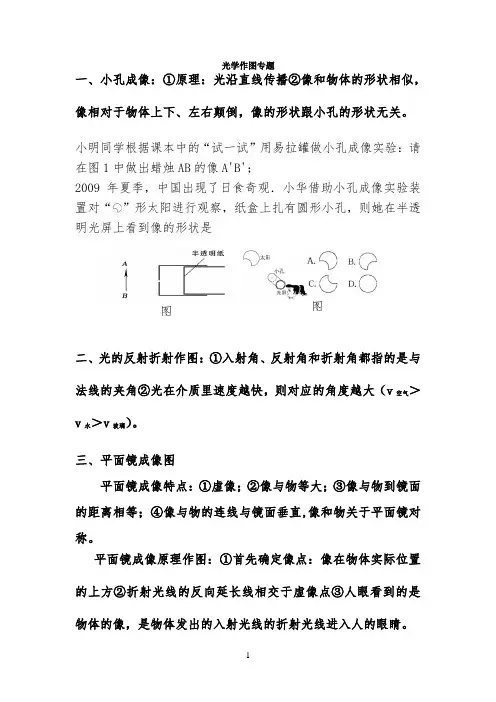

《光学作图专题》
一、光的直线传播作图
1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．
2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．
（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．
（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．
3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．
（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．
图3 图4 图5
图6 图7 图8
图1
图2
二、光的反射作图
4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．
5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位
置并标出入射角i和反射角r.
（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．
（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．
6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照
射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．
图9
图10
图11 图12
图13
图14
7、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．
（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．
（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．
三、平面镜成像作图
8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．
（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．
（3）根据平面镜成像特点，作出图20中ABC的像．
（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．
9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体
AB在该平面镜中成的像．
（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．
（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15
图16 图17
A’
O’
A
O 图18 图19 图20 图21
10、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在
图中完成人眼在P点看到两个跳棋子的光路图．
（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．
11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两
条反射光线的入射光线，并确定发光点的位置．
（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．
（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）
12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后
刚好通过A点的光线．
（2）画出图32中S发出的光线经平面镜反射后过P点的光路．
（3）在图33中作出人看到球的光路图．
图25 图26 图27
图28 图29 图30
图31 图32 图33
13、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：
①B物体在平面镜中的像B′．
②小强在A点通过平面镜看到B物体的光路图．
（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．
14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点
A在平面镜
（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．
15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你
利用平面镜成像特点，画出转动后平面镜的大致位置．
（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．
图34 图35 图36
图37
图38
16、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树
的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．
17
所示），方便同学们日常整理仪容的同时，也能更好地在节电的
情况下通过光的反射，对楼道进行照明（光能反射到A 点）
．画出 （1）灯S 在镜中的像S ′．
（2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹） 18、试在图43中画出钟表两指针像的位置．
19、问题解决题：
小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．
图41
图42
图43
图44
四、光的折射作图
20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．
(2) 完成如图46所示的光路图，画出折射光线的大致方向．
(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．
(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．
21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.
22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在
如图中大致作出入射光线和折射光线。
（2）如图51，水池底有一射灯A发出的光刚好射到喷头B上，作出这束光的光路图．
（3）如图52所示是一条小鳟鱼准备跃出水面捕捉蜻蜓的场景，请在图中画出小鳟鱼看见蜻蜓的光路图．图45
图46 图47
图48
图49
图50 图51
图52
23、（1）如图53所示，a ，b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点
（或像点）和它的像点（或该物点），完成该物点的成像光路图．
（2）插入水中的筷子，在水中的部分看起来向上弯折，如图54所示，人眼在C 点处看到筷子B 点的
像在位置B ′点．请画出B 点的一条光线经水面折射后过C 点的光路图．
（3）在碗底放一枚硬币S ，向碗里倒水后，会观察到“硬币”上升，如图55所示．请将眼睛看到硬币
像S ′的光路图补充完整．
24、（1）如图56，小雪在A 点看到水中物体S 的像在S ′点，请你画出一条看到物体像S ′的光路图． （2）如图57所示，在平静的湖边有一盏路灯标记为S ，潜水爱好者在水下E 处看到路灯的像为S ′．请
画出水下E 处的人看到路灯S 的光路图，并根据平面镜成像特点画出路灯S 通过水面所成的像A ．
（3）如图58所示，潜水员眼睛在水下A 点处，B 点有条小鱼，C 点有只小鸟，D 点是潜水员观察到小鸟
像的位置，请画出潜水员观察鱼、鸟的光路图．
25、（1）“井底之蛙”这个成语大家都很熟悉．如图59所示，在一个干枯的井底正中央P 点有一只青蛙，它
的视野范围如图a 所示．大雨将井全部灌满水，若青蛙仍在P 点，请你在图b 中画出青蛙视野发生变化后的大致情况．
（2）如图60，人眼透过玻璃三棱镜观察另一侧的蜡烛A ，发现成像在A ′处．在A 上选择一点S 画出光
路图以表明成像于S ′的原理（可以只画一条光线）．
图53
图54
图55
图56
图57
图58
26、（1）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图61所示，请画出这束光线在
水中行进最后射出水面的光路图．
（2）如图62，S是发光点，要求反射光线经过A点，画出入射光线、反射光线和大致的折射光线．（3）“猴子望月”的故事家喻户晓．如图63所示，若小猴子的眼睛用点A表示，小猴子看见的水中月亮用点B表示，请你画出小猴子看见水中月亮的光路图．要求画出直实月亮的位置（用点C表示），并保留必要的作图痕迹．
27、（1）如图64所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就
是A
1在水中的像A的位置，请画出：
①A
1发出的光经水面反射进入人眼的光路图；
②A
2发出的光进入人眼的光路图．
（2）画出图65中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线．
（3）如图66所示水面上方有一发光点A
1，水中另有一发光点A2，人在空气中看到A2在水中的位置就是A1在水中的像的位置，画出A1发出的光经水面发射进入人眼的光路图；A2发出的光进入人眼的光路图．
图61 图62 图63
图64 图65 图66
五、透镜及其应用作图
28、请完成以下透镜光路图.
29、根据已给出的入射光和出射光，请在方框内画出合适的透镜．
30（1）如图67所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜
左侧的入射光线以及图中光线进入水中的折射光线．
（2）如图68所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反
射后，平面镜前的人看到经过平面镜反射后的光束好像是从平面镜后的P 点射出（P 点在凸透镜的主光轴上）．请你找出凸透镜的一个焦点F ，并完成光线α的光路图．
31、（1）请在图69中完成物体AB 经凸透镜成像的光路图．
（2）如图70所示，请画出由S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点
（3）如图所示，S 为蜡烛，S ′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸
透镜光心O 点的位置及两侧焦点F 的位置．
32、（1）根据图72，解释眼睛“视物原理”。
（2）如图73甲乙、丙、图中是近视眼、正常眼和远视眼的原理图，判断哪个是正常眼、近视眼和远视眼。
图67
图68
图69
图70
图71
图72
图73
33、（1）如图74所示为近视眼睛的成像光路图，为了矫正它，请你在方框内画出所用透镜的符号． （2）图75甲是某人眼睛观察某物体的成像示意图，请在图75乙中的虚线框内画上适当的透镜，使该物
体能成像在视网膜上．
34、图76所示是投影仪的原理图，请画出来自投影片上一条平行主光轴的光线，经过凸透镜和平面镜，最
后射到屏幕上的光路图．
图74
图75
图76
《光学作图专题》 一、光的直线传播作图 1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）． 2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子． （2）如图4点A处有一电灯，画出立杆BC在地面上的影子． （3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图． 3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线． （2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹． 图3 图4 图5 图6 图7 图8 图1 图2
二、光的反射作图 4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角． 5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位 置并标出入射角i和反射角r. （2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数． （3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置． 6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照 射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图． 图9 图10 图11图12 图13 图14
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
光学作图专题 一、作图题 1、如图10中S是发光点， S′经凸透镜所在的虚像。 (1)画出入射光线SA的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请 画出CF2 进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位 置画出凸透镜，并完成光线SA通过凸透镜的光路图． 7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。 1 / 7
10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。 13、如右图所示，AB表示一水平放置的平面镜，P1P2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN是屏，三者相互平行，屏MN上的ab 表示一条缝(即ab之间是透光的)，某人眼睛紧贴米尺上小孔S，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P点，折射光线过Q点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青 蛙。请在图中画出李华照射青蛙时的 入射光线、折射光线和反射光线。
2019中考物理单元练习经典题集-光学作图 1、光的反射 A、反射光路图 【典例解析】 例1、如图1所示，电视遥控器对着天棚也能调控电视机。图中从A点发出的光经天棚MN反射 后入电视机的接收窗口B，试画出其光路图。 图1答图1 解析：从A点发出的光经平面镜〔天棚〕反射后射入B点，要准确地画出这一光路图，就要找A点〔或B点〕的像，然后确定入射点O，最后完成光路图，这种作图法不需要画法线。 答案：如答图1所示 【专题训练】 1、如图2所示的AB、CD，是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射规律，用作图方法确定发光点S的位置。 2、如图3是某吸音室墙壁上的楔形物体 〔1〕请作出图中光线在楔形物之间的反射路径〔仅作两次〕 〔2〕根据你的作图，吸音室墙壁做成这种形状的目的是。 3、如图4所示，一束光线沿水平方向射到平面镜上，请在图中画出这束光的反射光线。 B、平面镜成像 平面镜成像原理图 【典例解析】 例1：如图5所示，S，为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 解析：根据平面镜成像特点：连接S和S，两点，再作SS，和垂直平分线，那么S，
所在一侧要画杨阴影线，在作SA 的反射光线时，由于已经有了像点S ，，所以反射光线就不再画法线了。 答案：如答图5所示 例2、如图6所示，MN 是一平面镜，S 是镜前的一点光源，试根据作图确定人眼能观察到点光源S 经平面镜所成的像的范围。 解析：根据平面镜成像的特点，首先作出S 的像S ，，人眼能观察到像S ，的范围与平面镜的大小有关，连接S ，M 、S ，N ，并延长，如下图，A 、B 所夹的范围即为所求。 答案：如答图6所示 【专题训练】 1、请在图7中画出光线AO 经平面镜反射后的光线。 2、如图8B 为隧道中的一堵墙，墙的左侧有一激光器〔图中未画出〕，它发出一束激光经平面镜MN 反射后恰好经过A 点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线。 ②成像规律图 【典例解析】 例1、根据平面镜成像特点，在图9中画出物体AB 在平面镜MN 中所成的像A ′B ′。 解析：平面镜成像的特点，概括为物与像成轴对称。成像特点要在图中反映出来：像与物到镜面的距离相等；物与像的连线与镜面垂直用垂直符号表示；成虚像用虚线表示。 答案：如答图9所示。
1 光学作图专题 一、作图题 1、如图10中S 是发光点， S ′经凸透镜所在的虚像。 (1)画出入射光线SA 的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F 1、F 2为凸透镜焦点。CF 2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出CF 2进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B 点位置可以看到对岸上发射塔的塔尖A 在水中的倒影A ′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A ）（B ）（C ）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO ′为凸透镜的主光轴，S ′为点光源S 经凸透镜成的像，SA 为光源S 发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA 通过凸透镜的光路图． 7、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O 及两个焦点F 的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
2 10、如图11所示，由发光点A 发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。请你画出该光线从AB 边折射进入玻璃砖，从斜边AC 反射后从另一个直角边BC 出射的光路图。 13、如右图所示，AB 表示一水平放置的平面镜，P 1P 2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏MN 上的ab 表示一条缝(即ab 之间是透光的)，某人眼睛紧贴米尺上小孔S ，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O ，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S 发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P 点，折射光线过Q 点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
2017中考物理光学作图题专题训练 一、基础知识题 1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2．在各图的方框内填上适当的光学元件 3．完成下列各透镜的光路 二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃 空气 水 A ’ B ’‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折 射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请 画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光 线。 12．下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 13.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射 后的反射光线，请在图中作出平面镜的位置，并完成光路图。 14.发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。 15．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A B A' B'S A B A S
光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点 S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为 S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10. 透镜作图题 1). 请完成光路图。 A S S P
2020年中考物理专题8光学作图 一：复习目标 1.能利用光在同种平均介质中沿直线传播，解决小孔成像、影子、日食月食的形成。 2.能依照光的反射定律和成像特点，作平面镜成像的光路图 3.能依照光的折射规律作相应光路图 4.会画凸透镜和凹透镜的三条专门光线，明白得凸透镜、凹透镜对光线作用 二：知识储备 1．光的反射作图要点： a ． 依照光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定通过镜后的________。用此法完成图1 b ．依照物、像关于平面镜对称完成图2 2．光的折射作图要点： 当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之那么折射角 入射角。完成图3 3．作图本卷须知： 〔1〕要借助工具作图，作图一定要规范。 〔2〕是实际光线画实线，不是实际光线画虚线。 〔3〕光线要带箭头，光线与光线之间要连接好，不要断开。 〔4〕作光的反射或折射光路图时，应先在入射点作出法线〔虚线〕，然后依照反射角与入射角或折射角与入射角的关系作出光线。 三、典型例题解析 一、光的直线传播类 例1：如图4所示。AB 为一不透亮的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。 针对练习： 通过作图讲明什么缘故睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。 二、直截了当用光的反射定律类 图1 图2 图3 图4 图5
例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。 针对练习： 一条与水平地面成60°角的入射光线如图7所示，假设使它的反射光线与地面平行，应该如何样放置平面镜? 三、平面镜成像特点类 例3：S 是一个发光点，S ′是它在平面镜中成的像，SA 是S 发出的一条光线，请在图8中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。 针对练习： 如图10所示为一个反射式路灯,S 为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN 是一个能够调剂倾斜程度的平面镜.请在图中画出灯S 照亮路面的范畴(保留作图中必要的辅助线). 四、光的折射规律类 例4：李华在洪泽湖乘船游玩时，发觉水面下某处有一只青蛙〔如图11所示〕，他用激光笔照耀到了这只青蛙。请你在图中画出李华在照耀青蛙时的入射光线、折射光线和反射光线。 图6 图 7 图8 图9 图10 图11 图12
光学作图题及答案 1．请在图1中画出平面镜的位置，并标出入射角i的反射角r。(答案如图2) 图1 图2 图3 图4 2．完成图3所示的光路图：(答案如图4) 3．根据平面镜成像的特点在图5中画出AB在平面镜中的像A/B/。(答案如图6) 图5 图6 图7 图8 4．如图7中AB、CD是发光点S发出经平面镜反射的两条光线，在图中画出发光点S和它在平面镜中的像S/。(答案如图8) 5．根据平面镜成像的特点，作出图9中⊿ABC在镜中的像．(答案如图10) 图9 图10 图11 图12 6．如图11所示，一束光射向三棱镜，画出这来光两次折射的大致光路。(答案如图12)
7．在图13中画出折射光线的大致传播方向。(答案如图14) 8．在图15中画出折射光线的大致传播方向。(答案如图16) 图13 图14 图15 图16 9．在图17中画出折射光线的大致传播方向。(答案如图18) 10．在图19中画出折射光线的大致传播方向。(答案如图20) 11．请画出图21中光通过三棱镜的光路图。(答案如图22) 图17 图18 图19 图20 图21 图22 图23 图24 12．请在图23中，画出光线从O点（球心）射入玻璃砖的完整光路图。(答案如图24) 13．如图25 S’是潜水员在水中看到的岸上的灯的虚像，请你画出由空气射入水中的折射光线和入射光线的大致的位置。(答案如图26)
图25 图26 图27 图28 14．在图27中画出光经凸透镜折射后的径迹。(答案如图28) 15．将图29中的光路图补充完整。(答案如图30) 图29 图30 16．如图31所示，L1为入射光线，L2为出射光线，请在图中添加合理的光学器件。（注意所添加的器件位置要正确）(答案如图32、图33、图34) 图31 图32 图33 图34 17．完成图35中的光路图。(答案如图36)
光的直线传播 一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子B A' '； 二、如图2所示，画出井底青蛙在井外的视觉围； 三、如图3所示，画出点光源S照亮窗外的区域 四、如图4所示，画出眼睛能看到窗外的区域 眼睛越靠近孔，看到的视野围越________。 五、如图5所示，画出光源AB经过小孔在光屏MN上的像B A' ' 小孔成像的像的特点： 像的性质：_________的实像， 像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。 六、如图6所示，画出在室看到室外整棵树全貌的区域。 A B M N S 图1 S S 图3 图2 图4 M N A B 图5 图6
平面镜成像 一、作出电光源S 在平面镜中的所成的像 S ' 二、作出光源AB 在平面镜中所成的像B A '' 四、根据物体AB 及其像B A ''作出平面镜的位置 五、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________ 六、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 S S A B A B A B A B B A 2 1 S
光的反射（一） 一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 二、作出下列反射现象中的入射光线，反射光线或平面镜； 三、已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 四、潜望镜中两块平面镜平行放置与水平方向成?45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路； 五、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 六、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 ? 30?45? 30?30?60? 60θ
八年级物理光学作图专 项训练及答案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
光学作图（附答案） 光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图． 方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛． 类型1光的反射作图 1．(汕尾中考)在图中画出反射光线并标出反射角． 2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线． 3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路． 4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．类型2平面镜成像作图 5．根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A′. 6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．
7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像． 8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线． 类型3光的折射作图 9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向． 10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A. 11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图． 类型4综合 12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜． 14．(大庆中考)如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图． 第三章作图综合能力提高训练（答案张贴在班级） 1、如下面图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线。
2018年中考物理光学作图题 1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹． 2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图． 3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径． 【1】【2】【3】 4．如图所示，A?B?是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜． 5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系． 6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． 【4】【5】【6】 7．如图所示．O?是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线． 【7】【8】
9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S?的位置，并完成光路图． 10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线 11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数． 【9】【10】【11】 12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹． 13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图． 14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向． 【12】【13】【14】 15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）． 16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出 水面、法线）． 【15】【16】
中考物理光学作图题 1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹． 2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图． 3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径． 【1】【2】【3】 4．如图所示，A?B?是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜． 5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系． 6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． 【4】【5】【6】 7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线． 【7】【8】
9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图． 10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线 11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数． 【9】【10】【11】 12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹． 13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图． 14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向． 【12】【13】【14】 15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）． 16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）． 【15】【16】
空气水 S P 空气 A 空气 水 S P 空气 A 眼 光学作图专题（折射） 1．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置. 2．画出下列各图中光线经过玻璃砖的光路 3．画出下列各图中光线经过玻璃砖的光路 4．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。 5（1）如图所示，人眼在A处看到B′处有一白色鹅卵石，若从A处用激光手电筒的激光来照射到鹅卵石B上，请画出从A处射出的激光照到白色鹅卵石B上的光路图。 （2）如图所示，发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点。 请在图中大致作出入射光线及其相应的折射光线。 （3）如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。请在图中作出入射光线、反射光线及大致方向的折射光线。6（1）如图所示，光线从空气射入某种液体中，入射角为45o，折射角为30o；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。请你完成光路图。 （2）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。 （3）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。 请画出他看到鱼的光路。 7（1）如图所示，人眼在A处看到B′处有一白色鹅卵石，若从A处用激光手电筒的激光来照射到鹅卵石B上，请画出从A处射出的激光照到白色鹅卵石B上的光路图。 （2）如图所示，发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点。请在图中大致作出入射光线及其相应的折射光线。 （3）如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点。请在图中作出入射光线、反射光线及大致方向的折射光线。 8如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。 9.作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。 10.（1）如图所示，水面上方有一发光点A1，水中另有一发光点A2。人在空气中看到A 2在水中的位 A S
光学作图练习 班级:姓名: 1．完成下列关于透镜的光路： 2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. 4． 画出下列中光线经过玻璃砖的光路 5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路 6、在图中的虚线框内填入适当类型的透镜，并完成光路图。 作图题 1．作出下列各图的入射光线（或反射光线、镜面），并 标出第1、2图的入射角、反射角。 2．作出下列各图的入射光线（或折射光线），并标出第 1、2图的入射角、折射角。 3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发 出并经平面镜反射后通过Ａ点的光线。 4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。 F F F F F F F F F F 2f 2f F F F F F F F F F F A S A ‘ B A O F F F F F F 图1 （图1） F F （图2） 空气 水 空气 水 玻璃砖 F F （图3） 空气 玻璃
A B A B S M N M A N A B C B A C 5．在图3、图4中完成光路。 1.完成右图中的光路图． 2.请画出右图中两条平行光线通过凸透镜后的折射线． 3.图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点． 4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在 图上． 5.在下面各图中填入适当的透镜： 6.在图中，画出光线通过透镜后的折射光线． 7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜． 8.如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线． 9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线． 10.完成下面各自的光路． 11.根据光路，在下列方框中各填上一个光学器件的名称． 12.如右图所示，画出了光通过透镜后的折射光线， 请在图上画出入射光线． 13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线． 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。 （2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。 2.如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ′B ′。 3、如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。 4、如图所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经上，过A 点，请作出该光线的光路图． 5.如图(甲)所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的 位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。 6、如图所示，在平面镜右方有一发光点S ，OB 、O'B'。分别是 S 发出的两条光线经平面镜后的反射光线，作出发光点S 的位置(要求保留必要的辅助线)。 7、如下图所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
2020年中考物理光学作图专题练习 (真题试卷+详细解析答案，值得下载) 一、光的折射 1.（2019安徽，10）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。 2.（2019吉林，21）请在图中画出折射光线的大致位置。 3.（2019贵阳，23）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。 4.（2019攀枝花，23）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
5.（2019广东，16）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。 6.（2019北部湾，23）入射光线AO从空气斜射入水中，请在图中画出折射光线的大致方向。 7..(2019天水,14)一束光线AO与水平方向成30°角斜射到平静的水面上。 二、光的反射 1.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置． （1）取两支完全相同的蜡烛，是为了探究像与物的关系． （2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位 小”或“不变”）． （3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线． 三、平面镜成像的特点
题型之一：光的反射和折射作图 1. （2018·安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分.请在图中画出AB 通过水面反射所成的像A,B,. 解： 2.（2018·内江）(3分)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。 无答案 3.（2018·遂宁）请根据要求作图 (1) (2分)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图1所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹) 无答案 4.（2018·德阳）从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线。 解： 5.（2018·重庆A）请按要求完成下列作图 （1）画出图8甲中人射光线AO经平面镜反射后的反射光线OB； （无答案） 6．（2018·威海）空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所
示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可） 解： 7. (2018·德州)如图所示，光源S发出的一東光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路图。 【答案】 8.（2018·自贡）(5分)(1)如图甲所示，一束光斜射向半圆形玻璃砖圆心O,结果在上方的AB屏幕上出现两个光斑，请画出形成这两个光斑的光路图。 解： 9.(2018·成都）（1)如图14所示，一束激光从空气中射到半圆形玻璃砖上(0 为圆心），发生了反射和折射，请在图14中画出：①反射光线；②折射光线的大致方向。 解： 10.（2018十堰）
