目录
附件(略)
安装附件(略)
狗3特征 (3)
相机LCD状态屏幕 (4)
相机用户界面流程图 (4)
软件升级 (5)
基础 (6)
相机模式 (6)
相机设置 (10)
删除 (14)
摄制设置 (15)
准备 (19)
无线控制 (23)
存储/SD卡..........................................24 系统要求 (24)
转移文件 (25)
回放 (26)
电池电量 (27)
重要警告信息 (27)
相机装配(略) (28)
售后服务 (29)
2
狗3
特征
1.状态指示灯(红色)
2.快门/选择按钮
3.LCD状态显示屏
4.Wi-Fi状态指示灯(蓝色)
5.电源/模式按钮
6.微型HDMI接口(不含电缆)
7.微型SD卡槽(不含SD卡)
8.微型USB接口(支持混合A/C电缆,3.5mm立体声麦克适配器,不含)
9.系统接口
10.电池盖
11.Wi-Fi开/关键
12.报警器
3
相机LCD状态显示屏
LCD显示屏显示狗3
的下列状态和设置信息:
1.相机模式/FOV(视图框)
2.摄制设置模式(没显示)
3.分辨率/FPS帧每秒
4.时间间隔设置(没显示)
5.计数器
6.时间/存储/文件
7.电量
注意:以上显示图标会因你的相机所处状态而变化
相机用户界面流程图
注意:白平衡和回放只有在相应功能开启时才显示。
4
软件升级
狗通过软件升级来增加新的产品升级。
检查一下你的相机或其他狗产品是否有新的升级,访问:https://www.doczj.com/doc/2f4706498.html,/update 。
使用你的狗3:基础
开始
在第一次使用你的狗3前:
1.首先标签朝前,最窄的一边往卡槽中插入一
张micro SD?, micro SDHC?或micro SDXC?卡。
推荐使用Class 4以上的高速卡,当使用0.5秒延时或者专业模式录像需要Class 10的卡。
2.将电池装入相机中。
3.给电池充电。包含的锂离子电池已被部分充
电。用USB线将相机和电源如电脑、充电器
连接。使用上述方法充电不会对相机和电池造成损害。
提示:相机在关闭和充电时状态指示灯会显示:充电时状态指示灯亮。
充电完成时状态指示灯灭。
相机默认设置
银狗3按以下默认设置开机:
视频分辨率1080p30fps
照相分辨率11兆像素(MP)
连拍10张每秒
延时0.5秒
Wi-Fi 关
提示:想改变你的视频和照相设置?
5
看设置菜单来改变。
开关机
开机:按一下并松开,红色指示灯闪三次并且蜂鸣器发出3声蜂鸣。
关机:按一下两秒后松开,红色指示灯闪数秒并且蜂鸣器发出7声蜂鸣。
提示:想让你的狗3变成开机时自动照相或录像的“一键相机”吗?将相机设置成一键模式。更多信息看一键模式。
使用你的狗3:相机模式
概括
狗3有多种相机模式。按循环,模式将按下列顺序显示:
视频录像
照相照单张相
连拍连拍
延时拍延时照片
回放
只有当相机插上TV/HDTV时显示。
播放允许你在TV/HDTV上播放照片
和视频(通过HDMI或A/V转接线)。提示:用连拍照快速移动物体。
更多信息看播放。
6
7 视频
要录像,检查相机是否在视频
模式,如果图标没有在屏幕上显示的话,反复按直到出
现为止。
开始录像: 按下并松开。相机将发出一声蜂鸣并且录像
时红色指示灯会闪。
停止录像: 按下并松开。红色指示灯闪三次并且相机发
出三声蜂鸣表明录像结束。
狗3在存储卡满或者电池没电时自动停止记录。
你的录像会在相机关机前保存。
如何改变分辨率设置介绍看视频模式。
照相 要照相,检查相机是否在照相模式。如果图标没有在屏幕上显示的话,反复按直到出现为止。 照相: 按下并松开。相机蜂鸣两声并且红色指示灯闪。 如何改变分辨率设置和其他照片属性介绍看照相模式。
8 连拍模式
在连拍模式中你的相机在短时间内拍下多张照
片——3张/秒,5张/秒,10张每秒货10张/2
秒。
要连拍先确认相机在连拍模式。如果图标没有显示,反复按直到出现为止。
连拍: 按下并松开。相机将发出多声蜂鸣并且拍照
时红色指示灯会闪。
提示:有时30张/秒太快。试着减慢连拍设置
获得更好的效果。
如何改变时间间隔设置介绍看连拍模式。
延时 延时模式以0.5,1,2,5,10,30或60秒间隔拍一组照片,需要Class 10的高速SD 卡。 要拍组延时照先确认相机在延时模式。如果图标没有显示,反复按直到出现为止。 拍延时: 按下并松开。相机将倒计时并且每次拍照时红色指示灯会闪。 停止延时: 按下并松开。红色指示灯闪三次并且相机发出三声蜂鸣表明延时结束。 如何改变时间间隔设置介绍看延时模式。
9
设置
设置菜单运行你调整多种相机参数包括: 视频分辨率
照片分辨率
延时
连拍
更多
改变,学习如何导航菜单选项和每个设置的更
多细节看设置菜单。
回放 你能在TV/HDTV 或者LCD 触摸屏配件上回放你狗相片和视频。回放在相机开机并插入TV/HDTV 时以照相模式出现。 在视频和照相部分看回放更多信息。
10 设置
进入设置菜单:
1. 确认相机在设置菜单。如果图标没有显示,反复按直到出现为止。
2. 按进入设置菜单。
3. 用循环设置选项。
4. 按选择需要的选项。
5. 按住两秒或者循环至并按。
提示:如果你在任何时候想退出设置菜单,按住两秒。
视频分辨率/FPS/FOV 模式 当使用视频模式时你能改变你的狗3的分辨率/FPS 和视角(FOV )。这个模式包含子菜单。 当进入设置菜单时: 1. 按进入 2. 用循环选项。 3. 按选择需要的选项。 4. 用循环每个子菜单并用选择。 5. 要改变更多属性,重复步骤4。 6. 按住两秒或者循环至并按

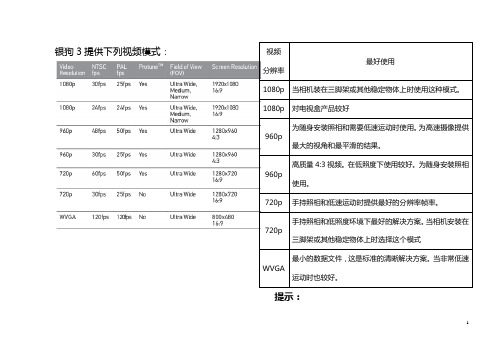

银狗3提供下列视频模式:
视频最好使用分辨率
1080p 当相机装在三脚架或其他稳定物体上时使用这种模式。1080p 对电视盒产品较好
960p
为随身安装照相和需要低速运动时使用。为高速摄像提供
最大的视角和最平滑的结果。
960p
高质量4:3视频。在低照度下使用较好。为随身安装照相
使用。
720p 手持照相和低速运动时提供最好的分辨率帧率。
720p
手持照相和低照度环境下最好的解决方案。当相机安装在
三脚架或其他稳定物体上时选择这个模式
WVGA
最小的数据文件,这是标准的清晰解决方案。当非常低速
运动时也较好。
提示:
设置专业模式为开为专业视频产品提供高质量摄制,中性色彩和24fps视频。
更多信息请看专业页面。
11
12
照片分辨率模式
狗3能以11MP,8MP 和5MP 的分辨率照相。对相
片分辨率的任何改变也将影响在照相、连拍和延时模式中拍的照片。 照 片
分辨率
视角(FOV )
11MP 宽(默认)
8MP 宽
5MP 宽
5MP 中
连拍选项 连拍模式在按下时拍成组照片。照片能以下列频率拍摄:
3张/秒 5张/秒 10张/秒(默认) 10张/2秒 延时 在延时模式中有数种时间间隔选项可用,包括0.5,1,2,5,10,30和60秒。
13 摄制设置菜单 摄制设置允许你调整下列高级相机设置: 相机方向
循环设置
专业
白平衡
完整的摄制选项列表请看摄制设置部分。

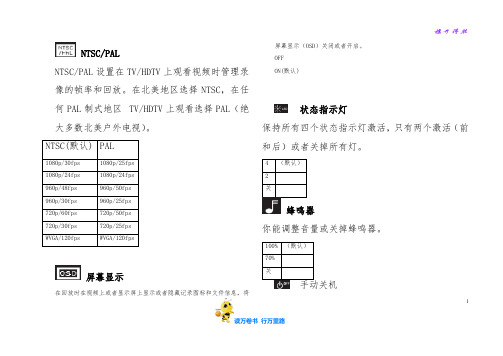

系统菜单 系统菜单允许你调整下列相机设置: 开机默认模式 一键模式 NTSC/PAL 制式 屏幕显示 状态指示灯 蜂鸣器 月/日/年/时间 完整的选项列表请看系统菜单部分。
14 无线控制
狗3的内置Wi-Fi 允许你通过GoPro App 连接
Wi-Fi 遥控器或手机/笔记本。当Wi-Fi 开启时,
你的Wi-Fi 状态指示灯将闪蓝色。
开启/关闭Wi-Fi : 按下开启/关闭Wi-Fi 。当Wi-Fi 开启时上次
打开的Wi-Fi 模式将被激活。
完整的无线功能列表请看无线控制部分。
删除 删除最后一个文件或所有文件并且格式化存储卡。当删除最后一个或所有时,状态指示灯闪烁至操作完成。 取消(默认) 最后一个 全部 删除最后一个或所有: 1.确认相机在设置模式。如果没有显示,反复按直到出现为止。 2. 按进入设置菜单。 3.用循环设置至位置。 4.按进入删除。 5.用循环选项。 6.按选择高亮选项 7.按住两秒或者循环至并按。
15 退出 从屏幕,按下退出设置菜单。
提示:如果你任何时候想退出相机设置菜单,按住两秒。
摄制设置 进入摄制设置菜单: 1. 确认相机在设置模式,如果没有显示,反复按直到出现为止。 2. 按进入设置菜单。 3.用循环设置至位置。 4.按进入摄制设置。 5.用循环选项。 6.按选择选项。 7.有些选项有子菜单。使用循环子菜单。
8. 按选择高亮选项。 9.按住两秒或者循环至并按。
你能在摄制设置菜单中定制你的狗3摄制视频和照片的方式,比如朝向,循环录像和白平衡。
朝向
狗3是朝下安装的但想让文件在观看或编辑时正着显示怎么办?这个设置消除了在记录后颠倒你的视频和图片的需要。
相机朝上(默认)
相机朝下
点亮度计
当在一个黑暗的空间朝向相机拍摄时调至更亮
的设置,开启点亮度计,比如在车内朝外面拍
摄时。当此功能打开时,LCD窗口上显示。
关
(默认)
开
循环录像
循环录像模式允许你通过复盖前面的文件连续
不断地循环录像直到你按下按钮停止它。循
环录像在专业模式开启时不可用。
循环录像选项包括:
关(默认)
最大视频相机记录至存储卡满,然后用新视频覆盖前面的。
5分钟视频相机记录5分钟,然后开始新视频,不断复写前面的5分钟
视频。
20分钟视频相机记录20分钟,然后开始新视频,不断复写前面的20分
钟视频。
60分钟视频相机记录60分钟,然后开始新视频,不断复写前面的60分
钟视频。
120分钟视频相机记录5分钟,然后开始新视频,不断复写前面的5分钟
视频。
提示:多段文件被写入你的存储卡中。在循环
录像时这需要小部分内容被复写。当在电脑上
观看时你将看到每个时间段的单独的文件。如
16
果你想把文件组合成一个更长的视频,使用视频编辑软件。
前调
狗3能用前调模式录像。前调模式是解开相机的全部潜能,以为专业产品提供提供震撼的画面质量和影院水准的视频。内容创造者现在有比以往更好的灵活性和工作效率。
关键好处包括:
高质量影像摄制
它的更少压缩的高数据率摄制图像,给创造者的专业产品更高质量。
中性色彩
它的中性色彩轮廓给后期颜色修改提供更多灵活性。它的记录曲线在阴影和高亮出摄制更多的细节。
电影/电视帧率标准
用电影质量24fps记录视频,不需要帧率转换就能让狗拍的内容轻易与其他媒体源做镜头切换。
打开前调将影响数个设置和属性,比如视频分辨率,帧率,FOV和联立的视频和照片。
关(默认)
开
前调在银狗3的以下分辨率下能用:
分辨率帧率
1080p 30,25,24
960p 50,48,30,25
720p 60,50
兼容性:
17
前调对专业颜色校正工具、编辑程序和GoPro CineForm Studio兼容。
白平衡
白平衡调整前调模式下录像的全部色调。白平衡只有当前调打开时才有效。默认的白平衡设置是自动。当用除自动外的任何白平衡模式摄制时,你可能需要用一个编辑软件对你的视频
校色以获得你想要的颜色。如果你是个高级用户可以只使用无自动白平衡设置。
提示:在以下环境操作时考虑手动设置白平衡到以下设置:
白炽灯或日出/日落照明
3000K 白天或日照5500K 冷白荧光照明6500K 最优颜色文件夹相机生成
相机生成狗3能在相机生成里在前调模式录像。狗相机生成模式直接从图像传感器生成最低限度的过程数据,以为后续处理留出更精确的调整。在这种模式下工作发挥出图像传感器的全部性能优点。
提示:前调使用自动白平衡并且将优先于任何自动白平衡设置。
退出
从屏幕上按退出摄制设置菜单。
提示:如果你在任何时候想退出设置菜单,按住两秒。
18
19 准备
进入准备菜单: 1.确认相机在设置菜单。如果图标没有显示,反复按直到出现为止。
2.按进入设置菜单。
3.用循环设置到位置。
4.按进入准备菜单。
5.用定位需要改变的选项。
6.按选择需要的选项。
7.按住两秒或者循环至并按。
开机默认模式 你能设置相机的开机默认模式至下列任何一种
模式: (出厂默认)
20 一键
当选择一键模式后,相机开机后自动开始记录。
一键模式能设置以视频或延时照相开始。
关 (默认)
开
开启一键模式:
1.确认相机在设置菜单。如果图标
没有显示,反复按直到出现为
止。
2.按进入设置菜单。
3.用循环设置到位置。
4.按进入准备菜单。
5.用定位到。
6.按选择进入Set Up 。
7.按循环选项。
8.按选择高亮选项。
9.按住两秒或者循环至并按退出。
下次你开机时,相机将按默认启动模式开始记录。.按住两秒结束。
退出一键模式: 1. 开机 2. 按住直至在LCD 窗口中显示。 3. 按进入。 4. 用高亮OFF 。 5. 按选择。 6. 按住两秒或者循环至并按。 提示:在一键模式结束拍摄过程(视频或延时)
,按住两秒。你将在你能关掉一键模式的地方返回至一键菜单。 一键模式在连接至Wi-Fi 遥控器或狗App 时不能用。
