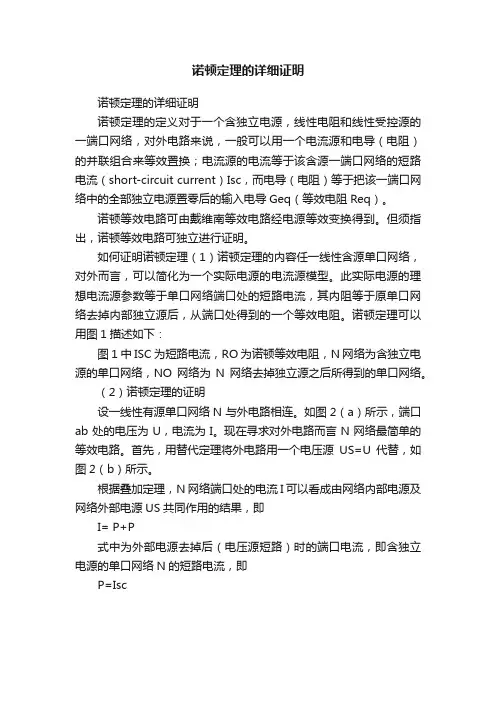

诺顿定理的详细证明
诺顿定理的定义对于一个含独立电源，线性电阻和线性受控源的一端口网络，对外电路来说，一般可以用一个电流源和电导（电阻）的并联组合来等效置换；电流源的电流等于该含源一端口网络的短路电流（short-circuit current）Isc，而电导（电阻）等于把该一端口网络中的全部独立电源置零后的输入电导Geq（等效电阻Req）。
诺顿等效电路可由戴维南等效电路经电源等效变换得到。但须指出，诺顿等效电路可独立进行证明。

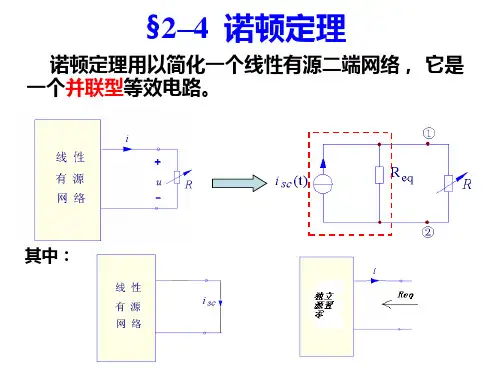

如何证明诺顿定理（1）诺顿定理的内容任一线性含源单口网络，对外而言，可以简化为一个实际电源的电流源模型。此实际电源的理想电流源参数等于单口网络端口处的短路电流，其内阻等于原单口网络去掉内部独立源后，从端口处得到的一个等效电阻。诺顿定理可以用图1描述如下：
图1中ISC为短路电流，RO为诺顿等效电阻，N网络为含独立电源的单口网络，NO网络为N网络去掉独立源之后所得到的单口网络。
（2）诺顿定理的证明
设一线性有源单口网络N 与外电路相连。如图2（a）所示，端口ab处的电压为U，电流为I。现在寻求对外电路而言N网络最简单的等效电路。首先，用替代定理将外电路用一个电压源US=U代替，如图2（b）所示。
根据叠加定理，N网络端口处的电流I可以看成由网络内部电源及网络外部电源US共同作用的结果，即
I= P+P
式中为外部电源去掉后（电压源短路）时的端口电流，即含独立电源的单口网络N的短路电流，即
P=Isc
