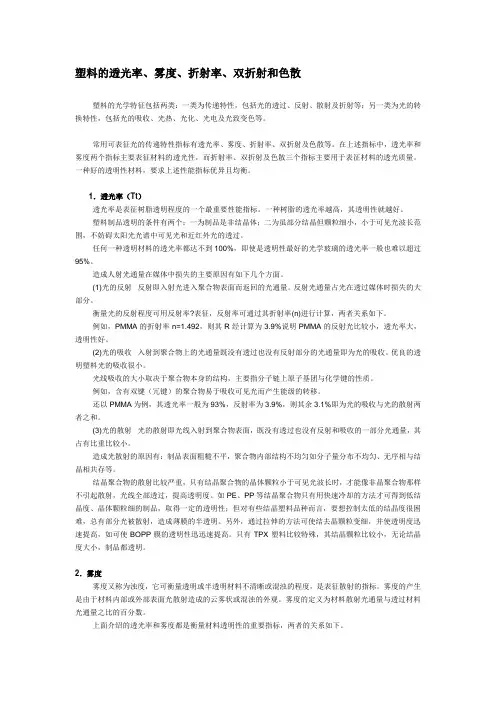

塑料的透光率、雾度、折射率、双折射和色散
117
塑料的光学特征包括两类：一类为传递特性，包括光的透过、反射、散射及折射等；另一类为光的转换特性，包括光的吸收、光热、光化、光电及光致变色等。
常用可表征光的传递特性指标有透光率、雾度、折射率、双折射及色散等。在上述指标中，透光率和雾度两个指标主要表征材料的透光性，而折射率、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。
1．透光率（Tt）
透光率是表征树脂透明程度的一个最重要性能指标。一种树脂的透光率越高，其透明性就越好。
塑料制品透明的条件有两个：一为制品是非结晶体；二为虽部分结晶但颗粒细小，小于可见光波长范围，不妨碍太阳光光谱中可见光和近红外光的透过。
任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。
造成人射光通量在媒体中损失的主要原因有如下几个方面。
(1)光的反射反射即入射光进入聚合物表面而返回的光通量。反射光通量占光在透过媒体时损失的大部分。
衡量光的反射程度可用反射率?表征，反射率可通过其折射率(n)进行计算，两者关系如下。
例如，PMMA的折射率n=1.492，则其R经计算为3.9%说明PMMA的反射光比较小，透光率大，透明性好。
(2)光的吸收入射到聚合物上的光通量既没有透过也没有反射部分的光通量即
为光的吸收。优良的透明塑料光的吸收很小。
光线吸收的大小取决于聚合物本身的结构，主要指分子链上原子基团与化学键的性质。
例如，含有双键（冗键）的聚合物易于吸收可见光而产生能级的转移。
还以PMMA为例，其透光率一般为93%，反射率为3.9%，则其余3.1%即为光的吸收与光的散射两者之和。
(3)光的散射光的散射即光线入射到聚合物表面，既没有透过也没有反射和吸收的一部分光通量，其占有比重比较小。
造成光散射的原因有：制品表面粗糙不平，聚合物内部结构不均匀如分子量分布不均匀、无序相与结晶相共存等。
结晶聚合物的散射比较严重，只有结晶聚合物的晶体颗粒小于可见光波长时，才能像非晶聚合物那样不引起散射，光线全部透过，提高透明度。如PE、PP等结晶聚合物只有用快速冷却的方法才可得到低结晶度、晶体颗粒细的制品，取得一定的透明性；但对有些结晶塑料品种而言，要想控制太低的结晶度很困难，总有部分光被散射，造成薄膜的半透明。另外，通过拉伸的方法可使结去晶颗粒变细，并使透明度迅速提高，如可使BOPP 膜的透明性迅迅速提高。只有TPX塑料比较特殊，其结晶颗粒比较小，无论结晶度大小，制品都透明。
2．雾度
雾度又称为浊度，它可衡量透明或半透明材料不清晰或混浊的程度，是表征散射的指标。雾度的产生是由于材料内部或外部表面光散射造成的云雾状或混浊的外观。雾度
的定义为材料散射光通量与透过材料光通量之比的百分数。
上面介绍的透光率和雾度都是衡量材料透明性的重要指标，两者的关系如下。
一般说来，透光率与雾度之间成反比关系，即透光率高的材料，其雾度低；反之亦然。
但两者的关系并不总是如此，有时也有相反的结果。如毛玻璃的透光率较高，但其雾度也比较大。所以说透光率和雾度是既相互立又相互联系的两个光学指标。
3．折射率
折射即入射光与透过光两者方向之差。衡量材料折射的大小，可用折射率表征。折射率越大，材料的折射越严重。折射率可用光在空气中和在塑料中的传播速度之比来计算。
作为透镜蓋而使用的树脂，希望其折射率大一点。折射率越大，其厚度可相应减小。
4．双折射
双折射即材料的平行方向与垂直方向折射率的差值。双折射越大，越容易造成图像产生歪影等现象。所以说双折射降低了光学材料的透光质量，应尽力降低材料的双折射。
材料之所以产生双折射现象，主要是由树脂的分子结构和分子的取向两方面决定的。
(1)树脂的大分子链中含有苯环结构，产生双折射比较大如PMMA、PC及PS都有比较严重的双折射现象。其中PMMA的双折射率为0.006%；而PC、PS的双折射更为严重，尤其是PS，其双折射率高达0.8%，是PMMA的130多倍之多。而CR-39的分子链中无苯环结构，基本上无双折射现象，因而常用于光学镜类材料。
(2)树脂大分子链上含有共聚单元，容易产生双折射现象这是因为不同共聚单元的折射率不同而造成的。如J．D光学树脂，其大分子由双烯苯醚砜／苯乙烯／甲基丙烯酸甲酯三种共聚单元组成；由于存在三种不同折射率，必须适当地调整共聚组分的比例，否则双折射会比较大。
(3)树脂中添加其他助剂，由于助剂与树脂之间的折射率不同而容易产生双折射，所以选择助剂时要注意，特别是光学制品，要尽可能少加或不加助剂。
(4)树脂在加工过程中，物料流动的垂直方向与平行方向的取向度相差越大，其双折射也越大，为此光学制品大都采用浇铸方法成型，以防产生取向。
(5)塑料在加工过程中产生结；，造成在晶区和非晶区之间产生折射率差，从而产生双折射，因此，优异的光学塑料大邰为非晶塑料制品。
5．色散
材料的色散可用阿贝数表示，阿贝数Vd可用下式计算。
其中，nd、nf、nc分别为人射光波长589. 3nm、486.1nm及、656. 3nm时材料的折射率。
从式中可以看出，材料的阿贝数与材料折射率有关。一般材料的折射率越大，阿贝数越小，色散越强。
综合上述五种性能，一个良好透明材料的条件为高透光率、低雾度、高折射率、小双折射及小色散。
塑料的光学特征包括两类： 一类为传递特性，包括光的透过、反射、散射及折射等；另一类为光的转换特性，包括光的吸收、光热、光化、光电及光致变色等。 常用可表征光的传递特性指标有透光率、雾度、折射率、双折射及色散等。在上述指标中，透光率和雾度两个指标主要表征材料的透光性，而折射率、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。 1．透光率（Tt） 透光率是表征树脂透明程度的一个最重要性能指标。一种树脂的透光率越高，其透明性就越好。 塑料制品透明的条件有两个： 一为制品是非结晶体；二为虽部分结晶但颗粒细小，小于可见光波长范围，不妨碍太阳光光谱中可见光和近红外光的透过。 任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。 造成人射光通量在媒体中损失的主要原因有如下几个方面。 (1)光的反射即入射光进入聚合物表面而返回的光通量。反射光通量占光在透过媒体时损失的大部分。 衡量光的反射程度可用反射率?表征，反射率可通过其折射率(n)进行计算，两者关系如下。 例如，PMMA的折射率n= 1.492，则其R经计算为 3.9%说明PMMA的反射光比较小，透光率大，透明性好。
(2)光的吸收入射到聚合物上的光通量既没有透过也没有反射部分的光通量即为光的吸收。优良的透明塑料光的吸收很小。 光线吸收的大小取决于聚合物本身的结构，主要指分子链上原子基团与化学键的性质。 例如，含有双键（冗键）的聚合物易于吸收可见光而产生能级的转移。 还以PMMA为例，其透光率一般为93%，反射率为 3.9%，则其余 3.1%即为光的吸收与光的散射两者之和。 (3)光的散射即光线入射到聚合物表面，既没有透过也没有反射和吸收的一部分光通量，其占有比重比较小。 造成光散射的原因有： 制品表面粗糙不平，聚合物内部结构不均匀如分子量分布不均匀、无序相与结晶相共存等。 结晶聚合物的散射比较严重，只有结晶聚合物的晶体颗粒小于可见光波长时，才能像非晶聚合物那样不引起散射，光线全部透过，提高透明度。如P E、PP等结晶聚合物只有用快速冷却的方法才可得到低结晶度、晶体颗粒细的制品，取得一定的透明性；但对有些结晶塑料品种而言，要想控制太低的结晶度很困难，总有部分光被散射，造成薄膜的半透明。另外，通过拉伸的方法可使结去晶颗粒变细，并使透明度迅速提高，如可使BOPP膜的透明性迅迅速提高。只有TPX塑料比较特殊，其结晶颗粒比较小，无论结晶度大小，制品都透明。 2．雾度 雾度又称为浊度，它可衡量透明或半透明材料不清晰或混浊的程度，是表征散射的指标。雾度的产生是由于材料内部或外部表面光散射造成的云雾状或混浊的外观。雾度的定义为材料散射光通量与透过材料光通量之比的百分数。
1 GB/T 1033-1986 塑料密度和相对密度试验方法 2 GB/T 1034-1998 塑料吸水性试验方法 3 GB/T 1036-1989 塑料线膨胀系数测定方法 4 GB/T 1037-1988 塑料薄膜和片材透水蒸气性试验方法杯式法 5 GB/T 1038-2000 塑料薄膜和薄片气体透过性试验方法压差法 6 GB/T 1039-1992 塑料力学性能试验方法总则 7 GB/T 1040-1992 塑料拉伸性能试验方法 8 GB/T 1041-1992 塑料压缩性能试验方法 9 GB/T 1043-1993 硬质塑料简支梁冲击试验方法 11 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验 13 GB/T 1409-1988 固体绝缘材料在工频、音频、高频(包括米波长在内)下相对介电常数和介质损耗因数的试验方法 14 GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法 15 GB/T 1411-2002 干固体绝缘材料耐高电压、小电流电弧放电的试验 16 GB/T 1446-2005 纤维增强塑料性能试验方法总则 17 GB/T 1447-2005 纤维增强塑料拉伸性能试验方法 18 GB/T 1448-2005 纤维增强塑料压缩性能试验方法 19 GB/T 1449-2005 纤维增强塑料弯曲性能试验方法 20 GB/T 1450.1-2005 纤维增强塑料层间剪切强度试验方法 21 GB/T 1450.2-2005 纤维增强塑料冲压式剪切强度试验方法 22 GB/T 1451-2005 纤维增强塑料简支梁式冲击韧性试验方法 23 GB/T 1458-1988 纤维缠绕增强塑料环形试样拉伸试验方法 24 GB/T 1461-1988 纤维缠绕增强塑料环形试样剪切试验方法 25 GB/T 1462-2005 纤维增强塑料吸水性试验方法 26 GB/T 1463-2005 纤维增强塑料密度和相对密度试验方法 27 GB/T 1633-2000 热塑性塑料维卡软化温度(VST)的测定 28 GB/T 1634.1-2004 塑料负荷变形温度的测定第1部分:通用试验方法 29 GB/T 1634.2-2004 塑料负荷变形温度的测定第2部分:塑料、硬橡胶和长纤维增强复合材料 30 GB/T 1634.3-2004 塑料负荷变形温度的测定第3部分:高强度热固性层压材料 31 GB/T 1636-1979 模塑料表观密度试验方法 32 GB/T 1843-1996 塑料悬臂梁冲击试验方法 33 GB/T 1844.1-1995 塑料及树脂缩写代号第一部分:基础聚合物及其特征性能 34 GB/T 1844.2-1995 塑料及树脂缩写代号第二部分:填充及增强材料 35 GB/T 1844.3-1995 塑料及树脂缩写代号第三部分:增塑剂 36 GB/T 2035-1996 塑料术语及其定义 37 GB/T 2406-1993 塑料燃烧性能试验方法氧指数法 38 GB/T 2407-1980 塑料燃烧性能试验方法炽热棒法 39 GB/T 2408-1996 塑料燃烧性能试验方法水平法和垂直法 40 GB/T 2409-1980 塑料黄色指数试验方法 41 GB/T 2410-1980 透明塑料透光率和雾度试验方法 42 GB/T 2411-1980 塑料邵氏硬度试验方法 43 GB/T 2546.2-2003 塑料聚丙烯(PP)模塑和挤出材料第2部分: 试样制备和
塑料名称：PCTA 实际开模缩水率：0.003 开模产品类型：化装品 塑料名称：PETG 实际开模缩水率：0.004 开模产品类型：化装品 塑料名称：AS 实际开模缩水率：0.005 开模产品类型：化装品 PBT+30%GF 实际开模缩水率：0.004 保安器上下盖,支架 塑料名称：ABS 实际开模缩水率：5/1000 开模产品类型：电器外壳 塑料名称：PP 实际开模缩水率：16/1000 开模产品类型：餐具 塑料名称：POM 实际开模缩水率：16/1000 开模产品类型：胶轮 塑料名称：PC 实际开模缩水率：8/1000 开模产品类型：手机水晶壳
塑料名称：PA6 实际开模缩水率：0.020 开模产品类型：闭锁器摇臂 塑料名称：TPR 实际开模缩水率：0.015 开模产品类型：车仔轮胎 看来这里面多数是做壳子类的高温阻燃材料用得极少塑料名称：LCP 实际开模缩水率： 1.5～2/％0 开模产品类型：连接器 塑料名称：PA6T 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：PA9T 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：PC940 实际开模缩水率： 8/％0 开模产品类型：各式插头座外壳 塑料名称：NTF FR52 实际开模缩水率： 3～5/％0 开模产品类型：连接器 塑料名称：pom 实际开模缩水率：0.018
开模产品类型：遥控－开关－支架＝＝ 塑料名称：POM M90-44 实际开模缩水率：0.018 开模产品类型：小齿轮 塑料名称：POM TR-20 实际开模缩水率：0.015 开模产品类型：机芯 塑料名称：TPR 实际开模缩水率：0.012 开模产品类型：软胶 塑料名称：PPS+30%GF 实际开模缩水率：0.0045 开模产品类型：测距仪机芯 塑料名称：PP 实际开模缩水率：0.016 开模产品类型：汽车配件(反光镜) 塑料名称：PA+30%GF 实际开模缩水率：0.0035 开模产品类型：汽车配件(反光镜) 塑料名称：ABS+PA 实际开模缩水率：0.007 开模产品类型：汽车配件(反光镜) 塑料名称：PVC
塑料的透光率、雾度、折射率、双折射和色散 117 塑料的光学特征包括两类：一类为传递特性，包括光的透过、反射、散射及折射等；另一类为光的转换特性，包括光的吸收、光热、光化、光电及光致变色等。 常用可表征光的传递特性指标有透光率、雾度、折射率、双折射及色散等。在上述指标中，透光率和雾度两个指标主要表征材料的透光性，而折射率、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。 1．透光率（Tt） 透光率是表征树脂透明程度的一个最重要性能指标。一种树脂的透光率越高，其透明性就越好。 塑料制品透明的条件有两个：一为制品是非结晶体；二为虽部分结晶但颗粒细小，小于可见光波长范围，不妨碍太阳光光谱中可见光和近红外光的透过。 任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。 造成人射光通量在媒体中损失的主要原因有如下几个方面。 (1)光的反射反射即入射光进入聚合物表面而返回的光通量。反射光通量占光在透过媒体时损失的大部分。 衡量光的反射程度可用反射率?表征，反射率可通过其折射率(n)进行计算，两者关系如下。 例如，PMMA的折射率n=1.492，则其R经计算为3.9%说明PMMA的反射光比较小，透光率大，透明性好。 (2)光的吸收入射到聚合物上的光通量既没有透过也没有反射部分的光通量即 为光的吸收。优良的透明塑料光的吸收很小。 光线吸收的大小取决于聚合物本身的结构，主要指分子链上原子基团与化学键的性质。 例如，含有双键（冗键）的聚合物易于吸收可见光而产生能级的转移。 还以PMMA为例，其透光率一般为93%，反射率为3.9%，则其余3.1%即为光的吸收与光的散射两者之和。 (3)光的散射光的散射即光线入射到聚合物表面，既没有透过也没有反射和吸收的一部分光通量，其占有比重比较小。 造成光散射的原因有：制品表面粗糙不平，聚合物内部结构不均匀如分子量分布不均匀、无序相与结晶相共存等。 结晶聚合物的散射比较严重，只有结晶聚合物的晶体颗粒小于可见光波长时，才能像非晶聚合物那样不引起散射，光线全部透过，提高透明度。如PE、PP等结晶聚合物只有用快速冷却的方法才可得到低结晶度、晶体颗粒细的制品，取得一定的透明性；但对有些结晶塑料品种而言，要想控制太低的结晶度很困难，总有部分光被散射，造成薄膜的半透明。另外，通过拉伸的方法可使结去晶颗粒变细，并使透明度迅速提高，如可使BOPP 膜的透明性迅迅速提高。只有TPX塑料比较特殊，其结晶颗粒比较小，无论结晶度大小，制品都透明。 2．雾度 雾度又称为浊度，它可衡量透明或半透明材料不清晰或混浊的程度，是表征散射的指标。雾度的产生是由于材料内部或外部表面光散射造成的云雾状或混浊的外观。雾度
迄今为止,已见报道的树脂种类达到上万种,实现工业化生产的也不下千余种。塑料材料的选用就是在众多的树脂品种中,选择一个合适的品种。初看起来,可供我们选择的塑料品种太多,有眼花缭乱的感觉。但实际上并不是所有的树脂品种都获得了具体应用。我们所指的塑料材料的选用,并不是漫无边际的选择,而是在常用的树脂品种中选用。 塑料材料的选用原则: 一.塑胶材料的适应性; 1.各种材料的性能比较; 2.不宜选用塑料的条件; 3.选用塑料的适宜条件。 二.塑料制品的使用性能 1.塑料制品的使用条件 a.塑料制品的受力情况; b.塑料制品的电性能; c.塑料制品的尺寸精度要求； d.塑料制品的渗透性要求; e.塑料制品的透明性要求; f.塑料制品的外观要求。 2.塑料制品的使用环境 a.环境温度; b.环境湿度; c.接触介质; d.环境的光、氧及辐射. 三.塑料的加工性能 1.塑料的可加工性; 2.塑料的加工成本; 3.塑料加工的废料处理.
四.塑料制品的成本 1.塑料原料的价格; 2.塑料制品的使用寿命; 3.塑料制品的维护费用. 五.塑料原料的来源。 在实际选用过程中,有些树脂在性能上十分接近,难分伯仲。究竟选择哪一种更为合适?需要多方考虑、反复权衡,才可以确定下来。因此说塑胶材料的选用是一项十分复杂的工作,可遵循的规律并不十分明显。有一点需提醒大家特别注意,从各种书刊上引用的塑料材料性能数据,都是在特定条件下测定的,这些条件可能与实际工作状态差别较大。如不吻合则要将所引数据转换成实际使用条件下的性能或按实际条件重新测定。 面对一个要开发制品的设计图纸,选材应遵循如下步骤。 首先要确定这个产品是否可选用塑料材料制造；其次,如果确定可用塑料材料来制造,究竟选用那种塑料材料是进一步需要考虑的因素。 根据产品精度选择塑料材料: 不同塑料材料对应的产品精度 精度等级可用塑料材料品种 1级无 2级无 3级 PS、ABS、PMMA 、PC、PSF、PPO、PF、AF、EP、UP、 F4 UHMW、30%GF增强塑料等,其中以30%GF增强塑料的精度最高. 4级 PA类、氯化聚醚 HPVC等 5级 POM 、PP、HDPE等 6级 SPVC、LDPE、LLDPE等 衡量塑料制品耐热性能好坏的指标有热变形温度、维卡软化点和马丁耐热温度三种,其中以热变形温度最为常用. 从下表中可以看出，塑料的最高使用温度一般不超过400°C，而且大多数塑料的使用温度都在100到260°C范围内；只有不熔聚酰亚胺、液晶聚合物、聚苯酯（AP）、聚苯并咪唑（PBI）、聚硼二苯基硅氧烷（PBP）的热变形温度可大于300°C。因此，如果使用环境的温度长时间超过400°C，几乎没有塑料材料可供选用；如果使用环境的温度短期超过400°C，甚至达到500°C以上，并且无较大的负荷，有些耐高温塑料可短时使用。不过以碳纤维、石墨或玻璃纤维增强的酚醛等热固性塑料很特别，虽然其长期耐热温度不到200°C，但其瞬时可耐上千度高温，可用作耐烧蚀材料，用于导弹外壳及宇宙飞船面层材料。
深圳富昌隆包装材料公司https://www.doczj.com/doc/2f3313447.html, 薄膜名称典型厚度μ m 最大收缩 率% 收缩张力 N/cm2 收缩温 度℃ 热封温 度℃ 离子型聚合物25.4-76.2 20-40 100.4-172.4 90.5-135 121-204.5 聚丁烯12.7-50.8 40-80 68.96-241.4 87-176.6 148.9-204.5 PE，一般25.4-50.8 20-70 24.46-68.96 87-148.9 121-204.5 PE，重荷50.8-254.0 20-70 24.46-68.96 87-148.9 121-204.5 EVA 25.4-254.0 20-70 27.58-62.4 65.5-121 93.3-176.6 交链，PE 15.24-38.1 50-80 206.8-413.7 93.3-176.6 176.5-204.5 PP 12.7-38.1 50-80 206.8-413.7 93.3-176.6 176.5-204.5 PS 25.4 40-70 68.96-413.7 98.9-132.2 121-148.9 PVC，一般12.7-38.1 30-70 103.4-206.8 65.5-148.9 135-187.9 PVC，重荷38.1-76.2 55 162.4-206.8 63.5-148.9 135-187.9 PVDC共聚物 (VDC-VC) 10.16-16.4 15-65 34.5-137.5 66-143 121-148.9 PET 12.7-16.5 45-55 4.82-10.34 71.1-121.1 -
https://www.doczj.com/doc/2f3313447.html, FocusFLAT Reliable CNC Machining Services 工程塑料选材常识 PEEK PEEK（聚醚醚酮），具有较高的玻璃化转变温度和熔点（334℃），这是它可在有耐热性要求的用途中可靠应用的理由之一。其负载热变型温度高达316℃，连续使用温度为260℃。 PEEK是韧性和刚性兼备并取得平衡的塑料。特别是它对交变应力的优良乃疲劳是所有塑料中最出众的，可与合金材料媲美。 密度：1.32 PSU PSU聚砜英文名Polysalfone（简称PSF或PSU）。PSF是略带琥珀色非晶型透明或半透明聚合物，具有良好的辐射稳定性，较低的离子杂质和良好的耐化学及耐水解性能。 特性 空气中最大准许工作温度非常高（可在150度持续工作）。热稳定性高，耐水解，成型收缩率小，无毒，耐辐射，耐燃，有熄性。在宽广的温度和频率范围内有优良的电性能。化学稳定性好在较宽的温度范围下机械强度好，刚性高。优秀的抗水解性，物理惰性，非常好的尺寸稳定性，半透明，不透光，抗紫外线，抗高能辐射，良好的电绝缘性能。 应用 电子绝缘部件，食品加工设备上使用广泛，如机械、泵阀、过滤器、换热器等，在与重复清洗消毒有关的医疗器械上也常常应用。 密度：1.24 防静电POM板 电阻值为108～109欧姆，具有优秀的防静电功能，卓越的表面硬度和抗化学溶剂侵蚀性能，防静电功能不易受超市，温度的影响，外观靓丽，非常平整光滑，机械强度高，加工性能优良。 密度：1.42 PA6（尼龙） 概述：聚已内酰胺（PA6）又称聚酰胺6、尼龙6。 Pa6为乳白色或微黄色透明到不透明交织状结晶性聚合物，可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温、乃细菌、能慢燃，离火慢熄，有滴落、气泡现象，成型加工性极好：可注塑、吹塑、浇塑、、粉末成型、机加工、焊接、粘接。 PA6是吸水率最高的PA。尺寸稳定性差，并电性能（击穿电压）。具有较高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好。 密度：1.14 PPS 概述 聚苯硫醚，全称为聚亚苯基硫醚，英文名称为Polyphenylene sulfide，简称PPS。 性能
常用塑料缩水率表 ABS（丙烯腈/丁二烯/苯乙烯）共聚物 0.50% SAN(苯乙烯-丙烯腈)共聚物 0.40% PC聚碳酸酯 0.60% ABS+SAN（丙烯腈/丁二烯/苯乙烯）共聚物+ (苯乙烯-丙烯腈)共聚物 0.40% PVC 2.00% POM聚甲醛 1.70% PP聚丙烯 1.60% PMMA聚甲基丙烯酸甲酯 0.50% HDPE高密度聚乙烯(低压) 2.00% LDPE低密度聚乙烯(高压) 2.00% GPPS普通聚苯乙烯 0.50% PBT聚对苯二甲酸丁二酯 1.70% PET聚对苯二甲酸乙二酯 1.70% 尼龙6（PA6） 1.20% 尼龙66（PA66） 1.50% 尼龙1010（PA1010）
1.50% EV A（乙烯-醋酸乙烯）共聚物 2.00% 塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百 分比。它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。不同的高分子材料的收缩率各不相同。其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。常用塑料收缩率如下： PE：1.2~1.28% PP：1.2~2.5% PVC（硬质）：0.4~0.7% PVC（软质）：1.0~5.0% PS：0.3~0.6% ABS：0.4~0.7% ABS（加玻纤）：0.2~0.4% PC：0.6~0.8% PMMA：0.3~0.7% POM：1.8~3.0% PET：1.2~2.0% PPO：0.5~0.9% PPS：1% PEEK：1.2%
济南兰光机电技术有限公司 摘要：透光率与雾度是表征薄膜光学性能的重要指标。本文通过对几种不同材质薄膜的透光率与雾度的测试及比较，分析了两项指标之间的关系，可为薄膜材料透光率与雾度的测试、指标范围的确定提供参考。 关键词：透光率、雾度、透光率雾度测定仪、透明塑料薄膜、包装材料、农用膜 1、意义 薄膜材料的应用极为广泛，如作为各种产品的包装材料、农用地膜、棚膜等。无论哪种应用，对光的传递性能均有一定的要求，如作为普通包装材料时，从包装外部即可看清内部产品的形状、色泽等特性常作为吸引消费者购买行为的重要手段之一；作为农用膜时，应保证透过的光线可满足农作物的正常生命活动。一般而言，表征包装材料光传递效果的指标参数包括透光率、雾度等。其中，透光率为透过薄膜材料的光通量与照射到薄膜光通量的比值，表示薄膜的透明程度；雾度为透过薄膜材料但偏离入射光方向的光通量与透射光通量的比值，表示薄膜的浑浊或不清晰程度。从定义来看，透光率、雾度是相互关联又有所区别的两项性能指标。本文通过对几种不同材质薄膜透光率、雾度测试值的比较，分析两者之间的关系。 2、试验 本次试验依据GB/T 2410-2008《透明塑料透光率和雾度试验方法》进行试验，采用设备WGT-S 透光率雾度测定仪对4种透明塑料薄膜样品的透光率、雾度进行测试。 2.1 试验过程 (1) 从每个样品表面均裁取3片80 mm × 80 mm试样，裁制过程中不可用手接触试样，保证试样表面无污染、无划痕、无灰尘。 (2) 打开仪器电源进行预热，预热结束后，用标准透光片对设备的透光率、雾度进行校准。 (3) 取其中一片试样装夹在设备上，使试样表面无污染、无灰尘处对准入口窗，按动试验按钮，试验开始，设备自动测试，测试结束后显示试样的透光率与雾度值。依次将其余试样装夹在设备上，完成试验。 2.2 试验结果 4种样品透光率、雾度值测试结果见表1。
塑料收缩率及其影响因素 热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔融塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。 塑件形状 对于成型件壁厚来说,一般由于厚壁的冷却时间较长,因而收缩率也较大.对于一般塑件来说,当沿熔料方向尺寸与垂直于熔料流动方向尺寸的差异较大时,则收缩率差异也较大.从熔料流动距离来看,远离浇口部分的压力损失大,因而该处的收缩率也比靠近浇口部位大.因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。 模具结构 浇口形式对收缩率也有影响。用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。注塑模具中的冷却回路结构也是模具设计中的一个关键。冷却回路设计不当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸差或变形。在薄壁部分，模具温度分布对收缩率的影响则更为明显。 成行条件 料筒温度：料筒温度较高时，压力传递较好而使收缩力减小。但用小浇口时，因浇口固化早而使收缩率仍较大。对于壁厚塑件来说，即使筒温度较高，其收缩率仍较大。 补料：在成型条件中，尽量减少补料以使塑件尺寸保持稳定。但补料不足则无法保持压力，也会使收缩率增大。 注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束后的保压压力。在一般情况下，压力较大时候因材料的密度大，收缩率就较小。
注射速度：注射速度对收缩率的影响较小。但对于薄壁塑件或浇口非常小，以及使用强化材料时，注射速度加快则收缩率小。 模具温度：通常模具温度较高时收缩率也较大。但对于薄壁塑件，模具温度高则熔料的流动抗阻小，进而收缩率反而较小。 成型周期：成型周期与收缩率无直接关系。但需注意，当加快成型周期时，模具温度、熔料温度等必然也发生变化，从而影响收缩率的变化。 1简介 塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百分比。它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。不同的高分子材料的收缩率各不相同。其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。 2常用塑料收缩率
各种塑料的特性情况表 ABS塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时 物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。 4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 PS塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：--- 物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型. 2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形. 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热. PMMA塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate
塑料中常用透明原料的特性及注塑工艺 由于塑料具有重量轻、韧性好、成型易。成本低等优点，因此在现代工业和日用产品中，越来越多用塑料代替玻璃，特别应用于光学仪器和包装工业方面，发展尤为迅速。但是由于要求其透明性要好，耐磨性要高，抗冲击韧性要好，因此对塑料的成份，注塑整个过程的工艺，设备，模具等，都要作出大量工作，以保证这些用于代替玻璃的塑料（以下简称透明塑料），表面质量良好，从而达到使用的要求。 目前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯（即俗称亚加力或有机玻璃，代号pmma）、聚碳酸酯（代號pc）。聚对苯二甲酸乙二醇脂（代号pet）、透明尼龙。as（丙烯睛一苯乙烯共聚物）、聚砜（代号psf）等，其中我们接触得最多的是pmma、pc和pet 三种塑料，由于篇幅有限，下面就以这三种塑料为例，讨论透明塑料的特性和注塑工艺。 一、透明塑料的性能 透明塑料首先必须有高透明度，其次要有一定的强度和耐磨性，能抗冲击，耐热性要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表1，比较一下pmma、pc和pet的性能。 表1：透明塑料性能比较
注：（1）因品种繁多，这只是取平均值，实际不同品种数据有异。（2）pet数据（机械方面）为经拉伸后的数据。 从表1数据可知pc是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用pmma为主，（对一般要求的制品），而ppt 由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。 二、透明塑料注塑过程中应注意的共同问题 透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格，不能有任何斑纹、气孔、泛白。雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程对原料、设备。模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。其次由于透明塑料多为熔
1、什么是塑料 塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。 塑料的英文名是plastic，俗称：塑胶。 a）热塑性塑料。热塑性塑料是指加热后会熔化，可流动至模具，冷却后成型，在加热后又会 熔化的塑料。即可运用加热及冷却，使其产生可逆变化（液态?固态），即物理变化。通用的热塑性其连续使用温度在100℃以下，PP除外。 b）热固性塑料。热固性塑料是指在受热或其他条件下固化后不溶于任何溶剂，且不会用加热的方法使其再次软化的塑料。热固性塑料加热温度过高就会分解。如酚醛塑料（俗称电木）、环氧塑料等。 1）为什么有人称塑料为树脂？ 人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。因此，目前仍然有很多人把这种高分子材料叫树脂。但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。现代的塑料已经不是树中提取物了，而是石化产品。 2）塑料的本色和牌号 一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的等，这才是目 前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。每一种牌号的塑料，适应每一种工艺，或注塑，或挤出，或压延，或吸塑等。 3）塑料的分子结构 一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差； 带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；(PA（聚酰胺）,PC（聚碳酸酯）,PET（聚对苯二甲酸乙二醇酯）,PBT（聚对苯二甲酸丁二醇酯），PMMA（聚甲基丙烯酸甲酯）) 带烯烃基的，塑料的柔性较好。（PE（聚乙烯）,PP（聚丙烯）） 带苯环的，塑料比较刚硬。(PS（聚苯乙烯）) 由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。
如何提高塑料的透明度 1.塑料透明度的指标 衡量塑料透明度的指标有：透光率、雾度、折光指数、双折射及色散等。在上述指标中，透光率和雾度二个指标主要表征材料的透光性，而折光指数、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。 2.透明性的分类 按材料的透光率大小，可将其分为如下三类： 透明材料—波长400nm—800nm可见光的透光率在80%以上； 半透明材料—波长400nm—800nm可见光的透光率在50%—80%之间； 不透明材料—波长400nm—800nm可见光的透光率在50%以下； 按上述的分类方法，可将树脂分成如下几类： （1）透明性树脂 主要包括：PMMA、PC、PS、PET、PES、J.D系列、CR-39、SAN（又称AS）、TPX、HEMA 及BS（又称K树脂）等。 其中PES为聚醚砜，J.D系列光学树脂为PES的共聚衍生物，SAN为苯乙烯/丙烯腈共聚物，TPX为聚甲基戊烯-1，BS为25%丁二烯/75%苯乙烯共聚物，CR-39为双烯丙基二甘醇碳酸酯聚合物，HEMA为聚甲基丙烯酸羟乙酯。 （2）半透明树脂 主要包括PE、PP、PA等 （3）不透明树脂 主要包括ABS、POM、PTFE及PF等。 3.提高塑料透明度的原理及方法 （1）提高塑料透明性的原理 降低结晶度，控制洁净的质量，提高折射率，降低双折射。 （2）提高塑料透明性的方法 ①添加成核剂：这是提高透明树脂透光率最有效的方法，它可以促进结晶的小分子物质，在树脂中可以起到晶核的作用，使原有的均相成核变成异相成核，增加结晶体系内晶核的数目，使微晶的数量增多，球晶数目减少，从而使晶体尺寸变细，树脂的透明性提高。 成核剂的种类很多，可以分为透明成核剂（山梨糖醇系、磷系）和标准型成核剂（羧酸类、羧酸盐、无机物）两种。作为透明改性的成核剂，一般要选择透明成核剂；有时也可选用标准型成核剂，但要严格控制加入量。 ②共混提高塑料的透明性，就是在透明树脂中加入小分子物质，提高透明性。 ③双向拉伸提高塑料的透明性，可以使制品中原有的结晶颗粒破碎使晶体尺寸变小，到达提高透光率的目的。
PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC 塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。PE,全名为Polyethylene，是结构最简单的高分子有机化合物,当今世界应用最广泛的高分子材料,由乙烯聚合而成,根据密度的不同分为高密度聚乙烯、中密度聚乙烯和低密度聚乙烯。低密度聚乙烯较软,多用高压聚合;高密度聚乙烯具有刚性、硬度和机械强度大的特性,多用低压聚合。高密度聚乙烯可以做容器、管道,也可以做高频的电绝缘材料,用于雷达和电视。大量使用的常为低密度(高压)聚乙烯。聚乙烯为蜡状,有蜡一样的光滑感,不染色时,低密度聚乙烯透明,而高密度聚乙烯不透明, 聚乙烯是通过乙烯( CH2=CH2 )的加成反应和聚合反应，由重复的–CH2–单元连接而成的高聚合链。聚乙烯的性能取决于它的聚合方式；在中等压力(15-30大气压)有机化合物催化条件下进行Ziegler-Natta聚合而成的是高密度聚乙烯(HDPE)。这种条件下聚合的聚乙烯分子是线性的,且分子链很长,分子量高达几十万。如果是在高压力(100-300MPa),高温(190–210 C),过氧化物催化条件下自由基聚合,生产出的则是低密度聚乙烯(LDPE),它是支化结构的。 聚乙烯不溶于水,吸水性很小,就是对一些化学溶剂,如甲苯、醋酸等,也只有在70℃以上温度时才略有溶解。但是微粒状的聚乙烯,可以在15℃～40℃之间随温度的变化熔化或凝固,温度升高时熔化,吸收热量;温度降低时凝固,放出热量。又因为它吸水量很小,不易潮湿,有绝缘性能,因此是很好的建筑材料。 PE：聚乙烯 是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的产品。 聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。在氧化性环境中聚乙烯会被氧化。 聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由于其内部存在大量的晶体，会发生强烈的光散射而不透明。聚乙烯结晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶。聚乙烯的晶体融化温度也受到枝链个数的影响，分布于从90摄氏度到130摄氏度的范围，枝链越多融化温度越低。聚乙烯单晶通常可以通过把高密度聚乙烯在130摄氏度以上的环境中溶于二甲苯中制备。 结构式：- CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 PP、PE、PVC是英文名称的缩写。中文名称分别是聚丙烯、聚乙烯、聚氯乙烯，英文全称分别是：polypropylene、polyethylene、polyvinyl chloride 你会发现楼上列出来的材料英文缩写前面都有一个P字，P是代表“多个聚合”的意思，也就是说一般的高分子或高聚物都是由普通的低分子单体聚合而成的。 如PP的中文名是聚丙烯，英文名是polypropylene，前面一个P代表poly-“多个，聚合”的意思，后面一个P代表propylene“丙烯”的意思。PE、PVC可以此类推。 三者都是高分子材料，并且都是聚烯烃类的。通俗点说它们都是塑料原料，这三者一般都是粒状的。 我们常见的一些老式的拖鞋就是用PVC做的，它们夏天软冬天变的很硬这就跟PVC的温敏性有很大关系。pvc在高温下会分解有毒气体--氯气。三者中PVC的密度最大。 普通的塑料袋都是用PE做的，它的韧性比较好，PE还分HDPE（高密度聚乙烯）和LDPE(低密度聚乙烯），密度的不同，导致它的某些性能又有很大差异。 PP是塑料中比较安全的塑料，一般食品上的包装袋就是用它来做的，当然PP也有等级，包装食品用的必须是食品级的了。pp在三者中密度最小，可浮于水面。 像这些高分子材料一般都可加入一些其它材料对其进行改性，使在它的总体性能或在某一方面性能优越，以用作特殊用途，当然改性后价格有时会大幅度提高。 这些是属于“高分子材料学”里面的知识。 PS：聚苯乙稀 是一种无色透明的塑料材料。具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。
PS塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：--- PMMA塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时
POM塑料 (聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 PP塑料 (聚丙烯) 英文名称:Polypropylene 比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：--- PE塑料 (聚乙烯) 英文名称:Polyethylene 比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---
聚氯乙烯PVC 英文名称:Poly(Vinyl Chloride) 比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：--- PA塑料(尼龙) (聚酰胺) 英文名称:Polyamide 比重:PA6-1.14克/立方厘米PA66-1.15克/立方厘米PA1010-1.05克/立方厘米成型收缩率:PA6-0.8-2.5%PA66-1.5-2.2%成型温度：220-300℃干燥条件：100-110℃12小时 PC塑料 (聚碳酸脂) 英文名称:Polycarbonate 比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8% 成型温度：230-320℃干燥条件：110-120℃8小时
PA6系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6一般注塑级 1.4-1.8 PA6 PA6快速成型 1.2-1.6 PA6 PA6一般增韧 1.0-1.5 PA6 PA6中等增韧 0.9-1.3 PA6 PA6超增韧 0.9-1.3 PA6 MoS2填充耐磨PA6 1.0-1.4 PA6 PA66系列成型收缩率 名称及描述成型收缩率% 备注 15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40 一般注塑级PA66 1.5-1.8 PA66 快速成型PA66 1.5-1.8 PA66 一般增韧PA66 1.2-1.7 PA66 中等增韧PA66 1.2-1.6 PA66 超增韧PA66 1.2-1.6 PA66 MoS2填充耐磨PA66 1.2-1.6 PA66 PA/ABS系列成型收缩率 名称及描述成型收缩率% 备注 10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20
