机械制造工艺学复习题 含参考答案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机械制造工艺学 一、填空题： 1.对那些精度要求很高的零件，其加工阶段可以划分为：粗加工阶段，半精加工阶 段， ， 。 2.根据工序的定义，只要 、 、工作对象（工件）之一发生变化或对工 件加工不是连续完成，则应成为另一个工序。 3.采用转位夹具或转位工作台，可以实现在加工的同时装卸工件，使 时间与 时间重叠，从而提高生产率。 4.尺寸链的特征是关联性和 。 5.拉孔，推孔，珩磨孔， 等都是自为基准加工的典型例子。 6.根据工厂生产专业化程度的不同，生产类型划分为 、 和 单件生产三类。 7.某轴尺寸为043.0018.050+ -φmm ，该尺寸按“入体原则”标注为 mm 。 8.工艺基准分为 、 、测量基准和装配基准。 9.机械加工工艺过程由若干个工序组成，每个工序又依次分为安装、 、 和走刀。 10. 传统的流水线、自动线生产多采用 的组织形式，可以实现高生产率生产。
11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。 12. 如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90度钻下一个孔，如此循环操作，直至把4个孔钻完。则该工序中有个工步，个工位。 图1 工件 13. 全年工艺成本中，与年产量同步增长的费用称为，如材料费、通用机床折旧费等。 14. 精加工阶段的主要任务是。 15. 为了改善切削性能而进行的热处理工序如、、调质等，应安排在切削加工之前。 16.自位支承在定位过程中限制个自由度。 17.工件装夹中由于基准和基准不重合而产生的加工误差，称为基准不重合误差。 18.在简单夹紧机构中，夹紧机构实现工件定位作用的同时，并将工件夹紧； 夹紧机构动作迅速，操作简便。 19．锥度心轴限制个自由度，小锥度心轴限制个自由度。 20.回转式钻模的结构特点是夹具具有；盖板式钻模的结构特点是没有。
《机械制造工艺学》试题库 一、填空 1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。 2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。 3.零件的加工质量包括_加工精度_和_加工表面质量__。 4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。 5.车削加工时，进给量增加会使表面粗糙度_变大_。 6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。 7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象 8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。 9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。 10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。 11.尺寸链的特征是_关联性和_封闭性_。 12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。 13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件 14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。 15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。16.加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺 装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。 17.工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。 18.轴类零件加工中常用两端中心孔作为统一的定位基准。 19.零件的加工误差指越小（大），加工精度就越高（低）。 20.粗加工阶段的主要任务是获得高的生产率。 21.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。 22.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。 23. 零件的加工误差值越小（大），加工精度就越高（低）。 24机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。25获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。 26__加工经济精度_____是指在正常的加工条件下所能保证的加工精度。 27主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆形______。 28工艺上的6σ原则是指有__99.73％_____的工件尺寸落在了 3σ范围内 29零件的材料大致可以确定毛坯的种类，例如铸铁和青铜件多用_铸造____毛坯30表面残余拉应力会_加剧_ （加剧或减缓）疲劳裂纹的扩展。
机械制造工艺学复习题 1．设计工艺过程的基本要求是在具体生产条件下工艺过程必须满足 优质、高产、低消耗要求。 2．一个或一组工人，在同一工作地对一个或同时对几个工件所连续完成的那一部分工艺过程，称为工序。 3．为保证加工表面和非加工表面的位置关系，应选择非加工表面作为粗基准。 4．铸件、锻件、焊接件毛坯须进行时效处理。 5.生产过程是指将原材料转变为产品的全过程。 6.由机床、刀具、工件和夹具组成的系统称为工艺系统。 7.生产类型一般分为单件小批生产、中批生产、大批大量生产。 8.确定加工余量的方法有查表法、估计法和分析计算法。 9.机械零件常用毛坯有铸件、锻件、焊接件、型材等。 10.工艺基准是在工艺过程中所采用的基准。 11.选择精基准时，采用基准重合原则，可以较容易地获得加工表面与 设计基准的相对位置精度，采用基准统一原则，可以较容易地 保证各加工面之间的相互位置精度,采用自为基准原则，可以使加工面加工余量小而均匀。 12.生产纲领是指企业在计划期内应当生产的产品产量和进度计划。 13.零件的生产纲领是包括备品和废品在内的零件的年产量。 14.用几把刀具同时加工几个表面的工步，称为复合工步。 15．以工件的重要表面作为粗基准，目的是为了__保证重要加工面均匀___。 16．常采用的三种定位方法是直接找正法、划线找正法和夹具定位的方法。 17．工件加工顺序安排的原则是先粗后精、先主后次、先基面后其它、先面后孔。 18．工件在机床上（或夹具中）定位和夹紧的过程算为装夹。 19．在工件上特意加工出专供定位用的表面叫辅助精基准。 20.工件经一次装夹后所完成的那一部分工艺内容称为安装。 21.工艺过程中的热处理按应用目的可大致分为预备热处理和最终热处理。 22.调质处理常安排在粗加工之后之后，半精加工之前。 23.渗氮常安排在粗磨之后，精磨之前之前。 24．加工轴类、套类零件上的深孔时、其装夹方式常常是一夹一托。 25.加工轴类、套类零件上的深孔时，单件、小批生产常在卧式车床上加工、大批量生产则在专用深孔加工机床上加工。 26．磨削轴类零件时、中心磨削的定位基准中心孔，无心磨削的定位基 准外圆表面。 27．与纵磨法相比，横磨的生产率高，表面质量低。 28.单件、小批生产花键常在卧式铣床上加工、批量生产在花键铣床上加工。 29.定位销元件适用于工件以内孔面定位。 30.夹具尺寸公差一般取相应尺寸公差的 1/2—1/4 。 31.定位误差包含基准不重合误差和基准位移误差。 32．菱形销安装时，削边方向应时垂直（垂直或平行？）于两销的连心线 33.偏心夹紧机构一般用于被夹压表面的尺寸变化小和切削过程 中振动不大的场合。 34．定心夹紧机构是一种工件在安装过程中，同时实现定心和夹紧作用的机构。 35．V型块定位元件适用于工件以外圆表面定位。V形块定位的最大优点是对中性好。V形块以两斜面与工件的外圆接触起定位作用，工件的定位基面是外圆柱面，但其定位基准是外圆轴线。 36．根据力的三要素，工件夹紧力的确定就是确定夹紧力的大小、方向和作用点。 37．主轴箱常用的定位粗基准是重要孔(主轴孔)。 38.加工精度包括尺寸精度、表面精度和相互位置精度三个方面 39.丝杠加工过程中为了消除内应力而安排多次时效处理。 40．轴类零件最常用的定位精基准是两中心孔，粗车时常用 一夹一顶的定位方式。 41．中心孔的修研方法有铸铁顶尖、油石或橡胶砂轮加少量润滑油、 用硬质合金顶尖修研及用中心孔磨床磨削中心孔。 42．同轴孔系的加工方法有镗摸法、导向法、找正法。调头镗法为保证同轴度，要求：①镗床工作台精确回转180度，②调头后镗杆轴线与已加工孔轴线位置重合。 43.平行孔系的加工方法有：镗模法、找正法、坐标法 44.中心孔的技术要求：足够大的尺寸和准确的锥角、 轴两端中心孔应在同一轴线上、中心孔应有圆度要求及同批工件中心孔的深度尺寸和两端中心孔间的距离应保持一致。 45.有色金属件的精加工应采用金刚镗或高速细车的方法。 46．滚压使表面粗糙度变细，强硬度较高，表面留下残余压应力，但仅宜于加工塑性金属材料的零件表面。
1-6 什么是机械加工工艺过程？什么是机械加工工艺系统? 机械加工工艺过程是机械产品生产的过程的一部分，是直接生产过程，其原意是指采取 金属切削刀具来加工工件或磨具来加工工件，使之达到所要求的形状、尺寸、表面粗糙度和 力学物理性能，成为合格零件的生产过程。 机械加工工艺系统是零件进行机械加工时，必须具备一定的条件，即要有一个系统来支 持。通常，一个系统是由物质分系统、能量分系统和信息分系统所组成。 1-7 什么是工序、安装、工位、工步和走刀？ 1.工序：一个(或一组)工人在一个工作地点对一个(或同时对JL 个)工件连续完成的那 一部分工艺过程。 2.安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序 内容称为一个安装。 3.工位：在工件的一次安装中，通过分度(或移位)装置，使工件相对于机床床身变换加 工置，则把每一个加工位置上的安装内容称为工位。 4.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容， 称为一个工步。 5.走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。 1-8 某机床厂年产 CA6140 车床2000台，已知机床主轴的备品率为14%，机械 加工废品率为4％，试计算机床主轴的年生产纲领并说明属于何种生产类型，工 艺过程有何特点？若一年工作日为282天，试计算每月（按26天计算）的生产 批量。 （1）机床主轴的年生产纲领 N=Qn(1+%+%)=20001(1+14%+4%)=2360αβ??台 机床主轴属于中型机械，查表属于大批生产的生产类型。 （2）工艺过程特点 a)采用模锻制造毛坯，毛坯精度高，加工余量小。 b)采用专用机械加工设备流水线生产 c)采用专用工装 d)采用详细的工艺规程，用工序卡、操作卡及调整卡管理生产。 （3）生产批量 n 217.589217?'==≈N A 236026=台F 282 1-10 何谓六点定位原理？何谓完全定位和不完全定位？何谓欠定位和过定 位？试举例说明之。 六点定位原理：采用6个按一定规则布置的约束点来限制工件的6个自由度，实现完全 定位，称之为六点定位原理。 完全定位：限制了6个自由度。 不完全定位：仅限制了1—5个自由度。
2017 年最全《机械制造工艺学》试题库 名词解释： 1 生产过程：将原材料（或半成品）转变成品的全过程称为生产过程 2 工艺过程：采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程 3 工序：一个或一组工人在一个工作地点对一个工件或同时对几个工件所连续完成的那一部分工艺过程称为工序。 4 工位：为了完成一定的工序内容，一次装夹工件后，工件与夹具或设备的可动部分一起相对于刀具或设备的固定部分所占据的每一个位置，称为工位 5 工步：在加工表面和加工工具不变的情况下，所连续完成的那一部分工序，称为一个工步。 6 走刀：刀具对工件每切削一次就称为一次走刀 7 生产纲领：机器产品在计划期内应当生产的产品产量和进度计划称为该产品的生产纲领 8 机械加工工艺规程：是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件，是一切有关生产人员都应严格执行、认真贯彻的纪律性文件 9 六点定位原理：采用6 个按照一定规则布置的约束点来限制工件的6个自由度，实现完全定位，称之为六点定位原理。 10 工件的实际定位：在实际定位中，通常用接触面积很小的支撑钉作为约束点。 完全定位：工件的六个自由度被完全限制称为完全定位。 1、不完全定位：工件的自由度没有完全被限制，仅限制 了1?5个自由度。 过定位：工件定位时，一个自由度同时被两个或两个以上的约束点所限制，称为过定位。 12 欠定位：在加工时根据被加工面的尺寸、形状和位置要求，应限制的自由度未被限制，即约束点不足，这样的情况称为欠定位 13 基准：是用来确定生产对象上几何元素间的几何关系所依据的那些点、线、面。分为设计基准和工艺基准 14 定位基准：在加工时用于工件定位的基准。可分为粗基准和精基准。 15 设计基准：设计者在设计零件时，根据零件在装配结构中的装配关系和零件本身结构要素之间的相互位置关系，确定标注尺寸的起始位置，这些起始位置可以是点、线、或面，称之为设计基准、 16 测量基准：工件测量时所用的基准。 17 机械加工精度：指零件加工后的实际几何参数与理想几何参数的符合程度。 18 工艺系统：指在机械加工时，机床、夹具、刀具和工件构成的一个完整的系统。 19原始误差：工艺系统的误差称为原始误差。 20 加工误差：指加工后零件的实际几何参数对理想几何参数的偏离程度。 21 原理误差：即在加工中采用了近似的加工运动、近似的刀具轮廓和近似的加工方法而产生的原始误差。 22 主轴回转误差：主轴实际回转轴线对其理想回转轴线的漂移。23 导轨导向误差：指机床导轨副的运动件实际运动方向与理想运动方向之间的偏差值。 24 传动链传动误差：指内联系的传动链中首末两端传动元件之间相对运动的误差。 25 误差敏感方向：指对加工精度影响最大的那个方向称为误差敏感方向。 26 刚度：工艺系统受外力作用后抵抗变形的能力 27 误差复映：由毛坯加工余量和材料硬度的变化引起切削力和工艺系统受力变形的变化，因而产生工件的尺寸、形状误差的现象 28 系统误差：在顺序加工一批工件中，其加工误差的大小和方向都保持不变，或按照一定规律变化，统称为系统 误差。 29 随机误差：在顺序加工一批工件中，其加工误差的大 小和方向是随机性的，称随机误差 30 表面质量：零件加工后的表面层状态 31 加工经济精度：指在正常加工条件下所能保证的加工 精度和表面粗糙度 32 工序分散——即将工件的加工，分散在较多的工序内 完成。 33 工序集中——即将工件的加工，集中在少数几道工序 内完成。 34 加工余量：加工时从零件表面切除金属层的厚度 35 工艺尺寸链：在工艺过程中，由同一零件上的与工艺相关的尺寸所形成的尺寸链。 36 时间定额：指在一定生产条件下，规定生产一件产品或完成一道工序所需消耗的时间。 37 机器装配：按照设计的技术要求实现机械零件或部件的连接，把机械零件或部件组合成机器。 填空 1. 工艺过程的组成：工序、工位、工步、走刀、安装 2. 生产类型分为：单件小批生产、中批生产、大批大量生产 3. 工件的安装与获得尺寸精度的方法：试切、调整、定尺 寸刀具、自动控制 4. 影响精度的因素：装夹、调整、加工，影响加工精度因素：工艺系 统几何精度、工艺系统受力 变形、工艺系统热变形 5. 影响刚度因素：联接表面间的接触变形、零件间摩擦力的影响、接合面的间隙、薄弱零件本身的变形 6. 工艺系统热变形产生的误差：1、工件热变形2、刀具热变形3、机床热变形。 7?内应力因起的变形：1.毛坯制造和热处理过程中产生的内应力引起的变形；2.冷校直带来的内应力引起的变形； 3. 切削加工带来的内应力引起的变形。 8.加工误差分为:系统误差和随机误差。系统误差分为常值和变值，原理误差、刀具/夹具/量具/机床的制造误差、调整误差、系统受力变形属于常值，工艺系统热变形、刀具/夹具/量具/机床磨损属于变值。复映误差、定位误差、夹紧误差、多次调整引起的误差、内应力引起的误差属于随机误差。 第 1 页共11 页
机械制造工艺学习题解答 第五章：机械加工表面质量及其控制（第3版P267） 5-1机械加工表面质量包括哪些具体内容？ 答：（P229）机械加工表面质量，其含义包括两个方面的内容： A．加工表面层的几何形貌，主要由以下几部分组成：⑴表面粗糙度；⑵波纹度；⑶纹理方向；⑷表面缺陷。 B．表面层材料的力学物理性能和化学性能，主要反映在以下三个方面：⑴表面层金属冷作硬化；⑵表面层金属的金相组织变化；⑶表面层金属的残余应力。 5-2为什么机器零件一般总是从表面层开始破坏的？加工表面质量对机器使用性能有哪些影响？ 答：（P231）(1)由于表面是零件材料的边界，常常承受工作负荷所引起的最大应力和外界介质的侵蚀，表面上有着引起应力集中而导致破坏的微小缺陷，所以这些表面直接与机器零件的使用性能有关。 (2)加工表面质量对机器的耐磨性、耐疲劳性、耐蚀性、零件配合质量都有影响。 5-3车削一铸铁零件的外圆表面，若进给量f=0.40mm/r，车刀刀尖圆弧半径re=3mm，试估算车削后的表面粗糙度。 5-6为什么提高砂轮速度能减小磨削表面的粗糙度数值，而提高工件速度却得到相反的结果？
答：（P224）砂轮速度越高，单位时间内通过被磨表面的磨粒数就越多，工件材料来不及变形，因而工件表面粗糙度值越小。而工件速度增大，单位时间内通过被磨表面的磨粒数减少，塑性变形增加，表面粗糙度值将增大。 5-7为什么在切削加工中一般都会产生冷作硬化现象？ 答：（P240）机械加工过程中产生的塑性变形，使晶格扭曲、畸变，晶粒间产生滑移，晶粒被拉长，进一步变形受到阻碍，这些都会使表面层金属的硬度增加，统称为冷作硬化（或称为强化）。 5-8为什么切削速度越大，硬化现象越小？而进给量增大，硬化现象增大？ 答：（P240-241）增大切削速度，(1)刀具与工件的作用时间减少，使塑性变形的扩展深度减小，因而冷硬层深度减小；(2)温度增高，弱化倾向增大，冷硬程度降低。而进给量增大时，硬化现象增大的原因是随着进给量的增大，切削力也增大，表层金属的塑性变形加剧，冷硬程度增大。但是，这种情况只是在进给量比较大时才是正确的。 5-11什么是回火烧伤、淬火烧伤和退火烧伤？ 答：（P243）磨削淬火钢时，在工件表面形成的瞬时高温将使表层金属产生以下三种金相组织变化：1)如果磨削区的温度未超过淬火钢的相变温度(碳钢的相变温度为720℃，但已超过马氏体的转变温度(中碳钢为300℃，工件表面金属的马氏体将转化为硬度较低的回火组织(索氏体或托氏体)，这称为回火烧伤。 2)如果磨削区温度超过了相变温度，再加上冷却液的急冷作用，表层金属会出现二次淬火马氏体织织，硬度比原来的回火马氏体高；在它的下层，因冷却较慢，出现了硬度比原来的回火
装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。 1. 获得形状精度的方法有_轨迹法_、成形法、_展成法_。 2. 主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。 3. 零件的加工质量包括加工精度和加工表面质量__。 4. 表面残余_拉_ （拉或压）应力会加剧疲劳裂纹的扩展。 5. 车削加工时，进给量增加会使表面粗糙度_变大_。 6. 切削液的作用有冷却、_润滑一、清洗及防锈等作用。 7. 在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象 8. 刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。 9. 磨削加工的实质是磨粒对工件进行_刻划一_、__滑擦（摩擦抛光）和切削三种 作用的综合过程。 10. 产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。 11. 尺寸链的特征是—关联性和_封闭性_。 12. 零件光整加工的通常方法有—珩磨_、研磨、超精加工及_抛光_等方法。 13. 机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等 的工艺文件 14. 工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对 位置、及性质的过程。 15. 零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主17. 工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的 机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。 18. 轴类零件加工中常用两端中心孔作为统一的定位基准。 19. 零件的加工误差指越小（大） _____________ ，加工精度就越高（低） 。 20. 粗加工阶段的主要任务是获得高的生产率。 21. 工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机 床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件 的安装误差。 22. 精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。 23. 零件的加工误差值越_______ 小（大）__________________ ，加工精度就越高 （低）。 24机械产品的质量可以概括为_实用性______ 、可靠性和_经济性___________ 三个方面。 25获得尺寸精度的方法有试切法、_定尺寸刀具法_、_调整法 _____________ 、自动获得尺寸法。 加工经济精度是指在正常的加工条件下所能保证的加工精度。 填空 26. 27 28 29 毛坯要指标。30表面残余拉应力会加剧（加剧或减缓）疲劳裂纹的扩展。
现代制造工艺学 一．名词解释 1．生产纲领：计划期，包括备品率和废品率在的产量称为生产纲领。2．工艺规程：规定产品或零部件机械加工工艺过程和操作方法的工艺文件，是一切有关生产人员都应严格执行、认真贯彻的纪律性文件。 3．加工余量：毛坯尺寸与零件设计尺寸之差称为加工总余量。 4．六点定位原理：用来限制工件自由度的固定点称为定位支承点。用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）。 5．机械加工工艺过程：对机械产品中的零件采用各种加工方法，直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。 6．完全定位、不完全定位、欠定位、过定位 完全定位：工件的六个自由度被完全限制的定位。 不完全定位：允许少于六点（1-5点）的定位。 欠定位：工件应限制的自由度未被限制的定位。 过定位：工件一个自由度被两个或以上支承点重复限制的定位。 7．加工精度、加工误差： 加工精度：零件加工后的实际几何参数（尺寸、形状和表面间的相互位置）与理想几何参数的符合程度。 加工误差：加工后零件的实际几何参数（尺寸、形状和表面间的相互位置）对理想几何参数的偏离程度。 8．误差复映：当车削具有圆度误差的毛坯时，由于工艺系统受力变形的变化而使工件产生相应的圆度误差，这种现象叫做误差复映。 9．表面粗糙度：表面粗糙度轮廓是加工表面的微观几何轮廓，其波长与波高比值一般小于50. 10．冷作硬化：机械加工过程中产生的塑性变形，使晶格扭曲、畸变，晶粒间产生滑移，晶粒被拉长，这些都会使表面层金属的硬度增加，统称为冷作硬化（或称为强化）。 11．工艺系统刚度：工艺系统抵抗变形的能力。 12．工序能力：工序处于稳定状态时，加工误差正常波动的幅度。 。 13．工序：一个（或一组）工人，在一个工作地点，对一个（或同时几个）工件，连续完成的那一部分工艺过程。 14．安装：在一个工序中需要对工件进行几次装夹，则每次装夹下完成的
机械制造工艺学部分习题解答1 第一章绪论（第3版P21-24） 1-6什么是机械加工工艺过程？什么是机械加工工艺系统? 答：机械加工工艺过程是机械产品生产的过程的一部分，是直接生产过程，其原意是指采取金属 切削刀具来加工工件或磨具来加工工件，使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能， 成为合格零件的生产过程。 机械加工工艺系统是零件进行机械加工时，必须具备一定的条件，即要有一个系统来支持。通常， 一个系统是由物质分系统、能量分系统和信息分系统所组成。 1-7什么是工序、安装、工位、工步和走刀？ 1.工序：一个(或一组)工人在一个工作地点对一个(或同时对几个)工件连续完成的那一部分工艺 过程。 2.安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称为一 个安装。 3.工位：在工件的一次安装中，通过分度(或移位)装置，使工件相对于机床床身变换加工置，则把 每一个加工位置上的安装内容称为工位。 4.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。 5.走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。 1-8某机床厂年产CA6140车床2000台，已知机床主轴的备品率为14%，机械加工废品率为4％，试计算机床主轴的年生产纲领。从生产纲领来分析，试说明属于何种生产类型？工艺过程有何特点？ 若1年工作日为250天，试计算每月（按21天计算）的生产批量。 答：（1）机床主轴的年生产纲领 N=Qn(1+α%+θ%)=2000×1×(1+14%+4%)=2360件/年 机床主轴属于中型机械，查表1-5（教材P12）属于大批生产的生产类型。 （2）工艺过程特点（根据表1-6（P12）） a)采用模锻制造毛坯，毛坯精度高，加工余量小；b)采用专用机械加工设备流水线生产；c)采用专用工装夹具；d)采用详细的工艺规程，用工序卡、操作卡及调整卡管理生产。 （3）生产批量 件 1-9试述工件装夹的含义。在机械加工中有哪几类装夹方式？简述每种装夹方法的特点及其应用场合。 答：工件装夹的含义是定位和夹紧，也称为安装。在机械加工中有三类装夹方式。 （1）夹具中装夹：该方法由夹具保证定位和夹紧，易于保证加工精度，操作简单方便，效率高，
机械制造工艺学部分习题解答4 第四章：机械加工精度及其控制（第3版P226-228） 4-1车床床身导轨在垂直平面内及水平面内的直线度对车削圆轴类零件的加工误差有何影响？影响 程度各有何不同？ 答：导轨在垂直平面内的直线度引起的加工误差发生在被加工表面的切线方向上，是非敏感误差方向，对零件的加工精度影响小；导轨在水平面内的直线度引起的加工误差发生在加工表面的法线上是误差敏感方向，对加工精度影响大。 4-2试分析滚动轴承的外环内滚道及内环外滚道的形状误差（如图4-87题4-2图）所引起的主轴回转轴线的运动误差，对被加工零件精度有什么影响？ 答：轴承内外圈滚道的圆度误差和波度对回转精度影响，对工件回转类机床，滚动轴承内圈滚道圆度对回转精度的影响较大，主轴每回转一周，径向圆跳动两次。对刀具回转类机床，外圈滚道对主轴影响较大，主轴每回转一周，径向圆跳动一次。 4-3试分析在车床上加工时，产生下述误差的原因：1）在车床上镗孔，引起被加工孔圆度误差和圆柱度误差；2）在车床三爪自定心卡盘上镗孔，引起内孔与外圆同轴度误差；端面与外圆的垂直度误差。 答：1）在车床上镗孔，引起加工孔的圆度误差是主轴圆跳动、刀杆刚度不足，圆柱度误差是车床导轨在水平面和垂直面的直线度误差。 2）在车床三爪卡盘上镗孔，工件同轴度误差原因可能是工件装夹误差、主轴圆跳动；端面垂直度误差原因是主轴轴向圆跳动（轴向窜动）。 4-4在车床两顶尖装夹工件车削细长轴时，出现4-88a，b，c，所示误差原因是什么？可以用什么方法来减少或消除？ 答：a）是属于工件在切削力的做用下发生变形（工件刚度不足），可以通过改变刀具的角度来减少径向切削分力、或者加装中心架或者跟刀架来减少变形。 b）是机床受力变形所致（机床主轴和尾座的刚度不足），可以通过提高机床各部件的刚度来改变。 c）由刀具磨损引起，可以采用耐磨刀具来切削，或较少单次切削深度来提高刀具耐磨性。
机械制造工艺学复习题及参考答案 第一章 1.1什么叫生产过程、工艺过程、工艺规程？ 答案： 生产过程是指从原材料变为成品的劳动过程的总和。 在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工 艺过程。 在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。 1.3结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。 答案： 基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。 设计基准是指在零件图上标注设计尺寸所采用的基准。 工艺基准是指在零件的工艺过程中所采用的基准。 在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为 工序基准。 在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。 在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。 在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。 1.6什么是六点定位原理？什么是完全定位与不完全定位？什么是欠定位与过定位？各举例说明。 答案： 六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。 完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全 定位。 不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全 定位。 欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。 过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。 （举例在课本page12、13）。 1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？ 答案： 零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
机械制造工艺学试试题及答案 一、单项选择题（本大题共10 小题，每小题1分，共10分） 1. 加工套类零件的定位基准是（ D ）。 A.端面 B.外圆 C.内孔 D.外圆或内孔 2. 磨刀、调刀、切屑、加油属于单位时间哪部分。（ C ） A.基本 B.辅助 C.服务 D.休息 3. 车床主轴轴颈和锥孔的同轴度要求很高，常采用（ B ）来保证。 A.基准重合 B.互为基准 C.自为基础 D.基准统一 4. 平键连接中，传递转矩是依靠键与键槽的（ C ）。 A.上、下平面 B.两端面 C.两侧面 D.两侧面与底面 5. 常用的光整加工的方法中只能减少表面粗糙度的是（ C ）。 A.研磨 B.高光洁度磨削 C.超精加工 D.珩磨 6. 轴类零件加工时最常用的定位基准是（ C ）。 A.端面 B.外圆面 C.中心孔 D.端面和外圆面 7. 轴类零件定位用的顶尖孔是属于（ A ）。 A.精基准 B.粗基准 C.互为基准 D.自为基准 8. 定位消除的自由度少于六个，但满足加工精度要求的定位称为（ B ）。 A.完全定位 B.不完全定位 C.过定位 D.欠定位 9. 试指出下列刀具中，哪些刀具的制造误差不会直接影响加工精度（ B ）。 A.齿轮滚刀 B.外圆车刀 C.成形铣刀 D.键槽铣刀 10. 车削时，车刀刀尖运动轨迹若平行于工件轴线，则不为（C ）。 A.车外圆 B.车螺纹 C.车圆锥面 D. 车孔 二、判断题（本大题共10小题，每小题2分，共20分） 11. 铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进 行修正。（错） 12. 所有零件在制定工艺过程时都应划分加工阶段。（错） 13. 钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。（对） 14.拉孔前工件须先制出预制孔。（对） 15.不完全定位消除的自由度少于六个，没有满足加工精度要求。（错） 16. 同种磨料制成的各种砂轮，其硬度相同。（错）
大学学年第二学期 《机械制造工艺学》期末考试题参考答案 一、名词解释（本大题共小题，每小题分，共分） ．工序：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件 所连续完成的那部分工艺过程。 ．尺寸链：相互联系，按一定顺序首尾相接和尺寸封闭图形。 ．基准：确定生产对象上几何要素的几何关系所依据的那些点，线，面。 ．过定位：几个定位支撑点重复限制同一个或几个自由度。 ．形状精度：加工后零件各表面的实际形状与表面理想形状之间的附和精度。 二、填空题（本大题共小题，每空分，共分） ．牛头刨床的主运动是（刨刀）的直线往复移动，进给运动是（工件）的间歇移 动。 ．工时定额是完成某一（零件）或（工序）所规定的时间。 ．刨削和插削都是（间断）切削，刀具易受到（冲击），因此（切削速度）不宜 太高。 ．电火花加工是在一定的（介质）中，通过（工具）电极和（工件）电极之间的（脉冲放电）的电蚀作用，对工作进行加工的方法。 ．切削用量是在切削加工过程中（）（）和（）的总称。 ．装夹是工件在加工前，使其在机床上或夹具中获得（正确而固定位置）的过程，它包括（定位）和（夹紧）两部分内容。 ．零件的加工精度包括（尺寸精度）（形状精度）和（相互位置）三个方面。 三、不定项选择（本大题共小题，每小题分，共分） ．车床主轴的纯轴向窜动对（、）加工有影响。 、车销内外圆、车销端面车销螺纹 ．制定零件工艺过程时，首先研究和确定的基准是（） 、设计基准、工序基准、定位基准、测量基准 ．零件在加工过程中使用的基准叫做（、） 、设计基准、工艺基准、装配基准、定位基准、测量基准 ．车床主轴轴颈和锥孔的同轴度要求很高，常采用（）来保证 、基准重合、互为基准、自为基础、基准统一 ．机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为 （） 、生产过程、工艺过程、机械加工工艺过程 ．受迫振动系统在共振区消振最有效的措施使（） 增大系统刚度；增大系统阻尼；增大系统质量 ．用（）来限制六个自由度，称为（）。更具加工要求，只需要少于（）的定 位，称为（）定位 六个支撑点；具有独立定位作用的六个支撑点；完全；不完全；欠定位．零件装夹中由于（）基准和（）基准不重合而产生的加工误差，称为基准不重 合误差。 设计（或工序）；工艺；测量；装配；定位

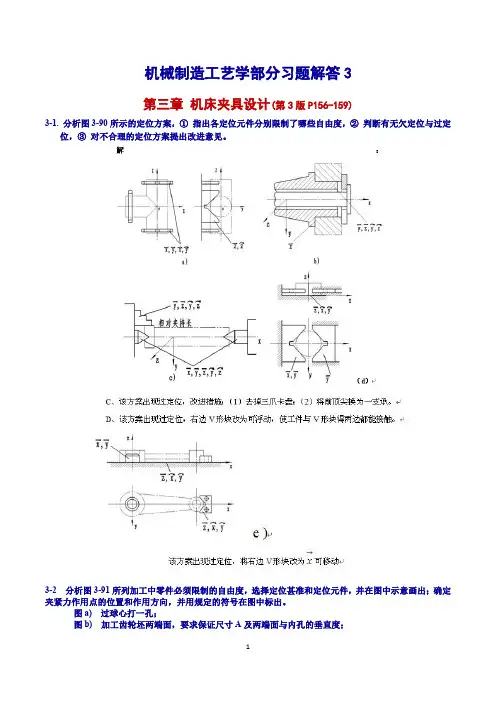

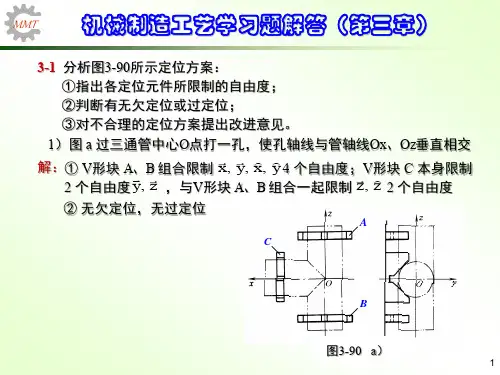

机械制造工艺学部分习题解答3 第三章机床夹具设计(第3版P156-159) 3-1.分析图6-83所示的定位方案，①指出各定位元件分别限制了哪些自由度，②判断有无欠定位与过定位，③对不合理的定位方案提出改进意见。 3-2分析图3-91所列加工中零件必须限制的自由度，选择定位甚准和定位元件，并在图中示意画出；确定夹紧力作用点的位置和作用方向，并用规定的符号在图中标出。 图a)过球心打一孔； 图b)加工齿轮坯两端面，要求保证尺寸A及两端面与内孔的垂直度；
图c)在小轴上铣槽，保旺尺寸H和L 图d)过轴心打通孔，保旺尺寸L 图e)在支座零件上加工两通孔，保证尺寸A和H。 解：图a）至少限制x,y两个移动自由度；图b）至少限制5个自由度，除绕z的转动之外；图c）至少限制5个自由度，除绕y的转动之外；图d）至少限制5个自由度，除绕y的转动之外；图e）需要限制6个自由度，完全定位。 3-3在图3-92所示套筒零件上铣键槽，要求保证尺寸mm。现有三种定位方案，分别如图b、c、d所示。计算三种不同定位方案的定位误差，并从中选择最优方案（已知内孔与外圆的同轴度误差不大于0.02mm） 解：（1）V形块定位情况(图b))，只计算槽深方向误差；
根据第三版教材P110式（3-8），可得10.11(1)(1)0.0207 mm 2sin(/2)2sin 45 d DW T α?=-=-=（1）心轴定位情况(图c))：以圆心为定位基准，心轴水平放置 根据第三版教材P107式（3-3），可以得到孔销间隙配合的定位误差为 max min (320.03)(320.03)0.06 mm JW D d ?=-=+--=此外，考虑到基准不重合和同轴度的影响： 0.050.020.07 mm 2 D JB T δ?= +=+=所以，0.060.070.13 mm DW JW JB ?=?-?=-=（3）平面定位情况(图d))：以外圆定位（圆心为定位基准），有基准不重合误差和基准位置误差无基准不重合误差，但有基准位置误差 0.052 D DW T ?==可以看出，显然是采用V 型块定位，定位误差最小，且小于对称度的公差要求。 3-4如图3-93所示齿轮坯、内孔和外圆均已加工合格(d=Φ8001.0-mm,D=35025.00 +mm)，现在插床上用调整法加工键槽，要求保证尺寸h=38.52.00+，定位方法如图，试求尺寸h 的定位误 差；并分析能否满足加工要求（要求定位误差不大于工件尺寸公差的1/3）。 （忽略内外圆同轴度误差）。 解：以外圆定位有基准不重合误差和基准位置误差 根据第三版教材P110式（3-7），可得 基准位置误差：00.10.071 mm 2sin(/2)2sin 45 d JW T α?===基准不重合误差：0.0250.0125 mm 22D JB T ?= == 0.0710.01250.0832 mm DW JW JB ?=?+?=+=/30.2(1/3)0.067 mm h T =?=上述定位方式不能否满足加工精度的要求。 3-5图3-94所示零件，锥孔和各平面均已加工好，现在铣床上铣键宽为b -△b 的键槽，要求保证槽的对称线与锥孔轴线相交，且与A 面平行，还要求保 证尺寸h -△h 。图示定位方案是否合理？如不合理，应如何改进？
2017年最全《机械制造工艺学》试题库 名词解释： 1生产过程：将原材料（或半成品）转变成品的全过程称为生产过程 2工艺过程：采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程 3工序：一个或一组工人在一个工作地点对一个工件或同时对几个工件所连续完成的那一部分工艺过程称为工序。4工位：为了完成一定的工序内容，一次装夹工件后，工件与夹具或设备的可动部分一起相对于刀具或设备的固定部分所占据的每一个位置，称为工位 5工步：在加工表面和加工工具不变的情况下，所连续完成的那一部分工序，称为一个工步。 6走刀：刀具对工件每切削一次就称为一次走刀 7生产纲领：机器产品在计划期内应当生产的产品产量和进度计划称为该产品的生产纲领 8机械加工工艺规程：是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件，是一切有关生产人员都应严格执行、认真贯彻的纪律性文件 9六点定位原理：采用6个按照一定规则布置的约束点来限制工件的6个自由度，实现完全定位，称之为六点定位原理。 10工件的实际定位：在实际定位中，通常用接触面积很小的支撑钉作为约束点。 完全定位：工件的六个自由度被完全限制称为完全定位。 1、不完全定位：工件的自由度没有完全被限制，仅限制了1～5个自由度。 过定位：工件定位时，一个自由度同时被两个或两个以上的约束点所限制，称为过定位。 12欠定位：在加工时根据被加工面的尺寸、形状和位置要求，应限制的自由度未被限制，即约束点不足，这样的情况称为欠定位 13基准：是用来确定生产对象上几何元素间的几何关系所依据的那些点、线、面。分为设计基准和工艺基准 14定位基准：在加工时用于工件定位的基准。可分为粗基准和精基准。 15设计基准：设计者在设计零件时，根据零件在装配结构中的装配关系和零件本身结构要素之间的相互位置关系，确定标注尺寸的起始位置，这些起始位置可以是点、线、或面，称之为设计基准、 16测量基准：工件测量时所用的基准。 17机械加工精度：指零件加工后的实际几何参数与理想几何参数的符合程度。 18工艺系统：指在机械加工时，机床、夹具、刀具和工件构成的一个完整的系统。19原始误差：工艺系统的误差称为原始误差。 20加工误差：指加工后零件的实际几何参数对理想几何参数的偏离程度。 21原理误差：即在加工中采用了近似的加工运动、近似的刀具轮廓和近似的加工方法而产生的原始误差。 22主轴回转误差：主轴实际回转轴线对其理想回转轴线的漂移。 23导轨导向误差：指机床导轨副的运动件实际运动方向与理想运动方向之间的偏差值。 24传动链传动误差：指内联系的传动链中首末两端传动元件之间相对运动的误差。 25误差敏感方向：指对加工精度影响最大的那个方向称为误差敏感方向。 26刚度：工艺系统受外力作用后抵抗变形的能力 27误差复映：由毛坯加工余量和材料硬度的变化引起切削力和工艺系统受力变形的变化，因而产生工件的尺寸、形状误差的现象 28系统误差：在顺序加工一批工件中，其加工误差的大小和方向都保持不变，或按照一定规律变化，统称为系统误差。 29随机误差：在顺序加工一批工件中，其加工误差的大小和方向是随机性的，称随机误差 30表面质量：零件加工后的表面层状态 31加工经济精度：指在正常加工条件下所能保证的加工精度和表面粗糙度 32工序分散——即将工件的加工，分散在较多的工序内完成。 33工序集中——即将工件的加工，集中在少数几道工序内完成。 34加工余量：加工时从零件表面切除金属层的厚度 35工艺尺寸链：在工艺过程中，由同一零件上的与工艺相关的尺寸所形成的尺寸链。 36时间定额：指在一定生产条件下，规定生产一件产品或完成一道工序所需消耗的时间。 37机器装配：按照设计的技术要求实现机械零件或部件的连接，把机械零件或部件组合成机器。 填空 1.工艺过程的组成：工序、工位、工步、走刀、安装 2.生产类型分为：单件小批生产、中批生产、大批大量生产 3.工件的安装与获得尺寸精度的方法：试切、调整、定尺寸刀具、自动控制 4.影响精度的因素：装夹、调整、加工， 影响加工精度因素：工艺系统几何精度、工艺系统受力 变形、工艺系统热变形 5.影响刚度因素：联接表面间的接触变形、零件间摩擦力的影响、接合面的间隙、薄弱零件本身的变形 6.工艺系统热变形产生的误差：1、工件热变形2、刀具热
机械制造工艺学考试题 库 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-
现代制造工艺学 一．名词解释 1．生产纲领：计划期内，包括备品率和废品率在内的产量称为生产纲领。2．工艺规程：规定产品或零部件机械加工工艺过程和操作方法的工艺文件，是一切有关生产人员都应严格执行、认真贯彻的纪律性文件。 3．加工余量：毛坯尺寸与零件设计尺寸之差称为加工总余量。 4．六点定位原理：用来限制工件自由度的固定点称为定位支承点。用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）。 5．机械加工工艺过程：对机械产品中的零件采用各种加工方法，直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。 6．完全定位、不完全定位、欠定位、过定位 完全定位：工件的六个自由度被完全限制的定位。 不完全定位：允许少于六点（1-5点）的定位。
欠定位：工件应限制的自由度未被限制的定位。 过定位：工件一个自由度被两个或以上支承点重复限制的定位。 7．加工精度、加工误差： 加工精度：零件加工后的实际几何参数（尺寸、形状和表面间的相互位置）与理想几何参数的符合程度。 加工误差：加工后零件的实际几何参数（尺寸、形状和表面间的相互位置）对理想几何参数的偏离程度。 8．误差复映：当车削具有圆度误差的毛坯时，由于工艺系统受力变形的变化而使工件产生相应的圆度误差，这种现象叫做误差复映。 9．表面粗糙度：表面粗糙度轮廓是加工表面的微观几何轮廓，其波长与波高比值一般小于50. 10．冷作硬化：机械加工过程中产生的塑性变形，使晶格扭曲、畸变，晶粒间产生滑移，晶粒被拉长，这些都会使表面层金属的硬度增加，统称为冷作硬化（或称为强化）。 11．工艺系统刚度：工艺系统抵抗变形的能力。
