2

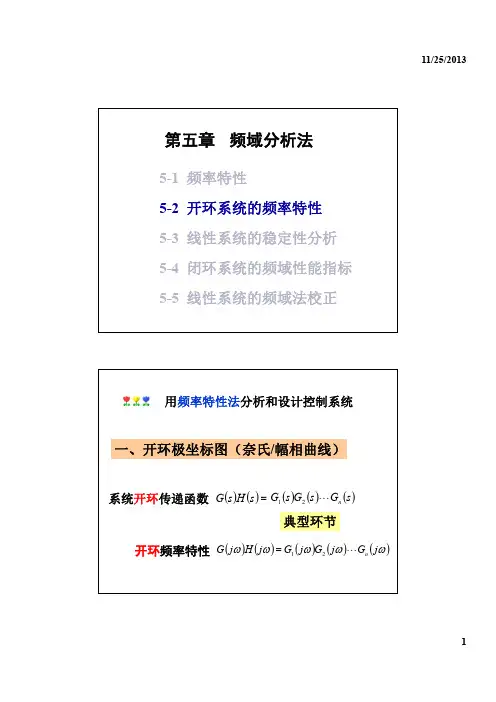

V 开环系统幅相曲线的绘制(奈奎斯特曲线)V 开环系统对数坐标频率特性的绘制(波德图)V 最小相位系统

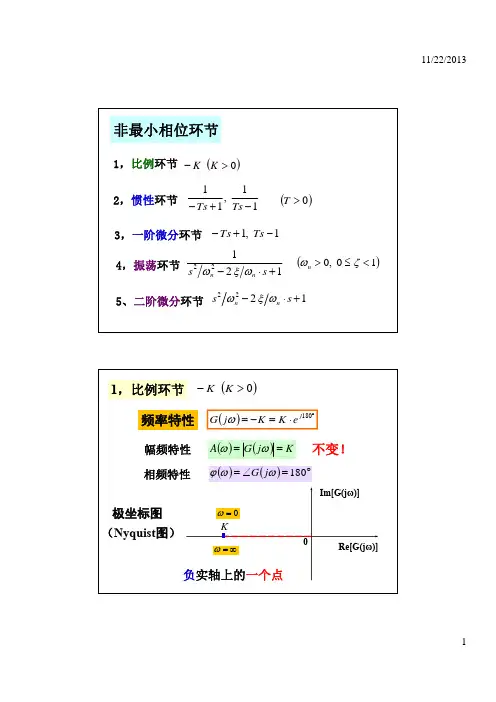

V
由波德图求传递函数
学习思路:1、三频段法:低频段、中频段和高频段;
确定起点与终点
计算特殊点,如转折点与交接频率点关键区的选点运算,逐点描迹法2、定性分析(趋势分析)
主要内容
3、中频段的绘制
(1)特殊点的绘制:如虚轴交点,实轴交点,转折
点
系统幅相特性曲线与负实轴的交点坐标是判定系统稳定的
关键因素,而与实轴的交点可用于确定中频段的位置,中
频段的形状主要由频率特性的分子、分母中各因子的时间
常数决定。
(2)逐点描迹法: 复杂区间,特殊区域
14
15
求出ω,代入实部Re[G(j ω)H(j ω)]中,可得幅相曲线与实轴的交点坐标。
(2)曲线与虚轴交点坐标的求取
同理令Re[G(j ω)H(j ω)]=0 ,求得ω代入虚部可确定曲线与虚轴的交点坐标
(3)列表计算一些中、高频段的频率点坐标(4)逐点描绘幅相特性曲线
(1)曲线与实轴交点坐标的求取令虚部为零,即
Im[G(j )H(j )]0G(j )H(j )(2k 1)k 0,1,2ωωωωπ
=∠=+=±±"
根据特殊点的绘制:
nyquist([5 1],[2 1]) nyquist([-5 1],[2 1])
