淋膜纸纸病鱼骨分析图
————————————————————————————————作者：————————————————————————————————日期：
?

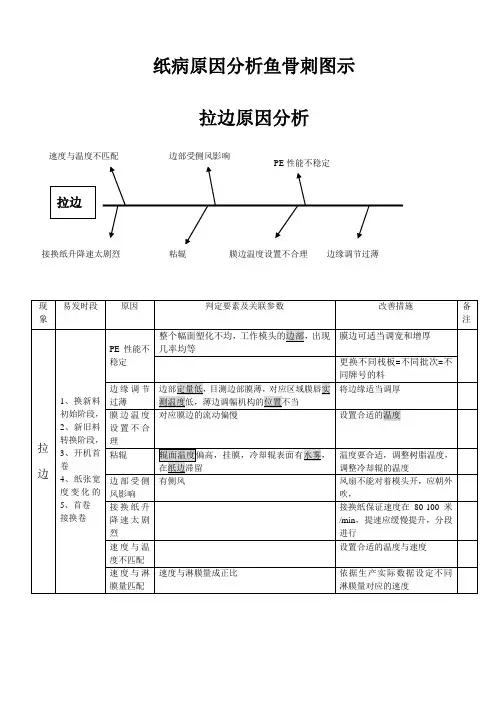

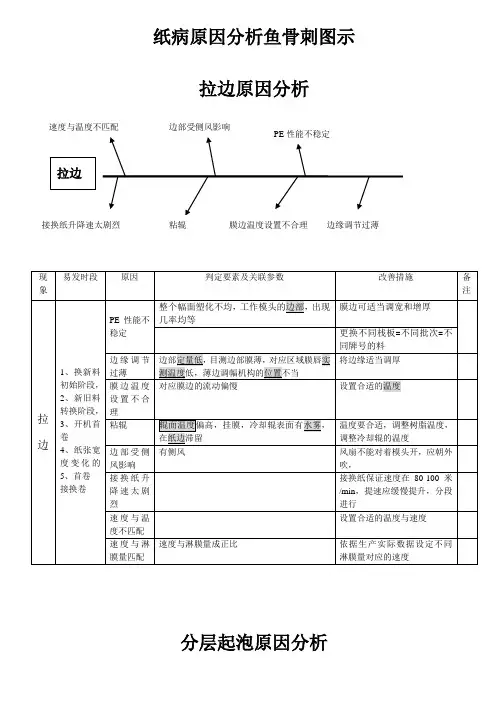

纸病原因分析鱼骨刺图示拉边原因分析
现象易发时段原因判定要素及关联参数改善措施备
注
拉边
1、换新料
初始阶段，
２、新旧料
转换阶段,
3、开机首
卷
4、纸张宽
度变化的
5、首卷
接换卷
PＥ性能不
稳定
整个幅面塑化不均,工作模头的边部,出现
几率均等
膜边可适当调宽和增厚
更换不同栈板=不同批次=不
同牌号的料
边缘调节
过薄
边部定量低，目测边部膜薄,对应区域膜唇实
测温度低，薄边调幅机构的位置不当
将边缘适当调厚
膜边温度
设置不合
理
对应膜边的流动偏慢设置合适的温度
粘辊辊面温度偏高,挂膜，冷却辊表面有水雾，在
纸边滞留
温度要合适,调整树脂温度，调
整冷却辊的温度
边部受侧
风影响
有侧风风扇不能对着模头开，应朝外
吹,
接换纸升
降速太剧
烈
接换纸保证速度在80－1０0
米/miｎ,提速应缓慢提升，分
段进行
速度与温
度不匹配
设置合适的温度与速度
速度与淋
膜量匹配
速度与淋膜量成正比依据生产实际数据设定不同
淋膜量对应的速度
分层起泡原因分析
拉边
接换纸升降速太剧烈粘膜边温度设
PE性能边部受侧
速度与温度不
边缘调
现象易发时段原因判定要素及关联参数改善措施备
注
分层起泡
1、接换卷时,
卷芯部位（接
换纸头部）
2、擦水防粘
高温胶带阶
段
３、辊面有水
雾产生淹边
局部原纸受潮纸张局部目测颜色偏深，手感受
潮，水分局部偏高
低速(6０米/分）红外烘干，出烘箱口观察
原纸层间结合力低原纸检测报告和实际测量层间结
合力
在保证质量的前提下,尽可能降低淋膜温
度,降低压力和张力
原纸水份偏高原纸检测报告和实际测量水分在保证质量的前提下，尽可能降低淋膜温
度，降低压力和张力
切刀角度不对废纸边边缘锯齿明显,纸屑偏多,切
刀抖动明显
调整底刀与上刀接触角度或更换不同坡度
的上刀，纸张与底刀平行贴合紧密接换纸时擦水过大擦水后,水迹明显接换纸时尽量保证上纸对齐纸路在一条直
线上，擦水时用较干的湿布擦胶辊边部因辊面有水珠
受水浸
辊面结露调整冷却水温度,保证辊面温度不得低于室
内露点温度
切刀刀钝纸边边缘锯齿明显及时更换新切刀
淋膜温度高流体温度表显示温度超出正常工
艺参数
适当降低淋膜温度
复合压力过大，辊
面温度高与膜粘连
现场剥离辊处声音异常,复合压力，
辊面温度,淋膜温度数值偏高
降低冷却水的温度，降低复合压力
车间温度高湿度大体感闷湿，湿度７0%以上密切关注辊面结露情况,调整冷却水温,开启
除水气刀，尽量避免高温湿度大的天气生产
复合压力过大，辊
面温度高与膜粘连
局部原纸受潮
水湿
边部因辊面有水珠受水浸
接换纸时擦水过大
原纸水份偏高
原纸层间结合力低
人员
原
淋膜温度高
机器
切刀刀钝
切边角度不当
方
环境
车间温度高湿
度大湿度大
分层起泡
现象 易发时段
原因
判定要素及关联参数
改善措施
备注 漏淋
1、 首班
开机３卷以内 2、 更换
新的P Ｅ粒子,或不同牌号
PE 料转换阶段 3、 淋膜
宽度由窄到宽变化，
PE 性能不良
整个幅面塑化不均
更换不同栈板＝不同批次=不同牌号的料PE 料
ＰE 料受潮、ＰＥ有水份
检查吸料斗,吸料管,倒料斗，P Ｅ料结块,手感水湿
加强ＰE 料外观检验、辅助工每袋检查,不允许有
PE 粒子混入粉尘杂质污染
漏淋点有头部有不融物质，检查料斗有粉尘，料袋外部脏污
加强PE 料检验、辅助工每袋检查,不允许有、定期清理吸料网
车间有灰尘导致ＰE 料受污染 检查料斗 车间定期清洁吸尘，吸料筒上面加盖
吸料筒不清洁
料斗内表面有脏污
每次停机将吸料筒清洁
不同PE 料转换期间温度设置不当
生产时根据环境、温度设置不同的工
艺参数,转换期间尽量待料排空再加另一种PE 料
局部加热区温度设置不当
温度低流延膜透明度低，流动差,
偏高,烟大，料发黄，,实测横幅模量同比偏差大
生产时根据环境、温度设置不同的工艺参数并控制
过滤网放置不当 膜面出现塑化不良晶点 更换滤网
过滤网破
被压表异常
重新更换过滤网？进机时检查 螺杆塑化不良 膜面存在晶点
提高螺杆转速,调整塑化区的温度,增大过滤网密度、提高机头压力,直至更
换螺杆
首班开机或换规格由窄至宽模头未清净
整个幅面或在前一个规格对应的部位出现漏淋
清理唇口务必干净，无残料
划痕原因分析
漏淋
局部加热区温度设置不当 PE 性能不良
换规格由窄至宽模头未清净
首班开机模头清理不净
PE 料受潮、PE 有水份
PE 粒子混入粉尘杂质
污染
人员操作
PE
不同PE 料转换期间
温度设置不当
机器
设备工艺缺陷导致首班开机至少有二卷漏
淋
过滤网放置不当
过滤网破
螺杆塑化不良
方
环境
车间有灰尘导致PE 料受污染
吸料筒不清
现象易发时段原因判定要素及关联参数改善措施备注
划痕1、接换卷后
2、切边发生
过断边修
复后
3、纸张张力
进行过大
的变动后
底刀刀背与纸面
不平行产生局部
摩擦
划痕出现的部位和，在机器
的起始点调整刀背位置
纸路穿错检查穿纸线路穿纸时检查路线是否错误电晕机里面卡纸划痕出现起点在电晕机
在接换卷后通过电晕观察
口目测检查电晕机
辊面有划伤检查辊面重新更换压辊或导辊
纸路与烘箱摩擦红外烘箱的进出纸处检查
适当调整烘箱某一部位的
位置
导辊粘有异物导辊粘附异物及时清理导辊
切边电机刀罩压
的过紧寻找划痕起点调整刀罩
夹膜边原因分析
划痕
纸路电晕机里辊面有
导辊粘
纸路与烘
底刀刀背
现
象
易发时段原因判定要素及关联参数改善措施备注
夹膜边接换卷时
调整调幅机
构
辊面结露
辊面粘边后卷入辊面有粘膜现象
调整冷却水温度流量,控制
适宜的辊面温度
膜边过宽反卷导致
观察膜超出纸边的宽度及
受力后卷曲状况调整边幅
边部温度调节不当导
致边部加热区实测温度低适当调整边部温度
切边不良卷入切刀处断边
及时清理底刀异物，加强看
护
边幅调节过薄调幅薄边位置不当调整边幅加厚
表面粘连原因分析
切边不良
膜边过宽
边部温度边幅调
夹膜边
辊面有水珠辊面粘边
现象
易发时段
原因
判定要素及关联参数
改善措施
备
注
表面粘连
1、卷芯部位
2、卷纸最外圈
3、卷纸刚下机 落地或搬运中与地面，包装材料，搬运工具局部发生磕碰
收卷张力过大 纸张幅面出现明显隆条 收卷张力不能过大,以绷紧张力辊有节
奏的浮动为准
收卷压力过大
收卷部压力超过正常范围
调整收卷气压，气压1.0左右适宜 冷却水温偏高 淋膜后纸张出剥离辊声音异常，纸面温度偏高(3７度以上） 及时检查冷却水温度,水温以不在缸面
产生露点，为最低限度,但不能过低，
否则会成膜不好,气味偏重。
搬运中受外力冲击,局部受压力过大 粘结部位受力不均
搬运力量要均匀，落地处垫纸
纸张放置中受外力碰撞，局部受压力过大 粘结部位受力不均 卸卷时起重机应缓降缓放避免冲击、放纸区地面应平整,地面清扫干净 边部厚、调节不当 卷芯侧面可明显观察粘膜 适当调低边部厚度
膜边调整过宽 侧面膜边明显粘连 调整边幅 亮光辊太光
辊面光泽度高
更换
P Ｅ料性能可能导致膜粘性大
低分子量P Ｅ粘性大,手感粘附
建议ＰE 料里面填加一定比例的填加
剂，改善粘性大的问题
原纸松紧边 纸张边缘存在波浪边 原纸水分低，环境空气湿度大时,必须在上一卷剩余直径1/3以内时方可拆下卷外包装,保证尽快完成接换卷作业为
准，防止纸张吸潮
夹P Ｅ块原因分析
表面粘连
张力压力调节不当
冷却不良
收卷压力过大 收卷张力过大 PE 料性能可能导致膜粘性大
人员
原材
水温调节不当
机器
亮光辊太光
冷却水温偏高
边部厚、调节不当
膜边调整过宽 方
环境
室内温度高冷却不良 原纸松紧边
地面不平整有异物
纸张放置中受外力碰
撞，局部受压力过大
搬运中受外力冲击，局部受压力过大
纸面压痕原因分析
现象易发时段原因判定要素及关联参数改善措施备注
纸面压痕1、调整切边
电机后，
2、接换纸阶
段
刀背压紧过度压痕起点在刀背处
底刀与上刀完全贴紧吻合
为宜,新换刀片不能顶得
太紧，贴住即可
底辊位置不当,
纸面与底刀底
不平行两侧纸边松紧不一调整导辊与底刀的位置
高温胶带压痕
纸张边缘,起点在高温胶带
处
高温胶带摇轮调至原纸的两
端进入3-4ｍm
分切张力过大
边部压痕
分切成品边部明显偏向刀
背方向根据纸张克重调整张力大小
膜面花原因分析
现象易发时段原因判定要素及关联参数改善措施备注
夹ＰE 块模头调幅铜
条处
模头漏料卷入，
人员看护不当模头漏料加强看护
铜条弯曲,人员
调节不当铜条处漏料
进机前应检查铜条的是否
弯曲，不能频繁调整铜条
纸面压痕
高温胶带压痕
淋膜切边底刀压痕
底辊位置不当，纸
面与底刀底不平
行
分切张力过大边
部压痕
刀背
铜条弯曲，人
模头漏料
夹PE块
现象易发时段原因判定要素及关联参数改善措施
备注
膜面花１、首班进机
2、规格变化
大于３0%,淋
膜量变化大
于３0%
3、使用新的
Pe料,使用新
的原纸厂家
PE膜量偏低膜量检测
在允许范围内适当提高
膜量
PE流平性差
(流动，添平性
能）
调整膜头温度情况有变
化，选用比正常使用PE流
动性低的PE,退机状态目
测幅面流动迟滞现象明显调整温度，更换PE料原纸纸面粗糙
原纸检验报告粗糙度指
标,目测纸面粗糙，凸凹不
平整
根据纸面状态适当加大压
辊压力或适当增加淋膜克
重
冷却辊面粗糙目测辊面局部或整体粗糙更换新压辊或降低压力
复合压力不均
匀
淋膜成品部分有鱼鳞斑，
且固定在纸幅的固定部
位,观察复合胶辊压力表,
压合线或辊面不平整
调整两侧压辊压力平衡，必
要时更换新辊
纸张荷叶边、边
部复合压力不
匀
观测纸张进复合部位前
纸张边缘是否有波浪边
必须在上一卷剩余直径
1/3以内时方可拆外包装
并在确保安全接换纸的
条件下，尽快换卷,避免纸
张暴露时间长吸潮
膜面水印斑原因分析
复合压力不
均匀
PE流平性差
冷却辊面粗糙
PE膜量
纸张荷叶边、边
部复合压力不
匀
膜面花
原纸纸面粗糙
现象易发时段原因判定要素及关联参数改善措施备注
膜面水印斑1、异常停机启
动阶段
2、潮湿闷热天
气,湿度在
70%以上
异常停机后未擦
辊面积水观察冷却辊表面
用专用的抹布擦出
积水
冷却水温低辊面
结水珠
辊面温度低于露点温
度
提高冷却水温度到适
宜数值
清洗辊面后未擦
净水印
洗辊后，必须检查辊
面及辊底下方纸张表
面加强检查
高速运行中,急降
速辊面积水
正常生产过程中，异
常情况,紧急降速,查
询主控台对应螺杆转
速历史记录
急降速处理情况后,
必须清除辊面积水,
方可正常生产
膜牢度差原因分析
膜面水印斑
马斑
高速运行中，急降速辊面积水
冷却水温低辊面结水珠
异常停机后未擦辊面积水
清洗辊面后未擦净水印
现象易发时段原因判定要素及关联参数改善措施备注
膜牢度差1、连续生产时
间，膜头加
热器线路处
或电压,电流
表显示异常
2、复合压力表
值低于正常
参数
３、接换纸进行
中，电晕机工作
状况
模头温度低
温度显示异常，或设定
数值低于标准参数
根据制定好的工艺参数
设置相应区的温度
复合压力低
观察复合压力表和复
合部各部件是否异常
提高复合辊压力2.复合
辊压力调整均匀3、检
查气管积水及空压机情
况
原纸表面平滑度高
原纸进料检验报告,同
比留样纸面状况对比
提高电晕处理功率，提
高纸面温度（红外加热）原纸与膜结合力弱
原纸进料检验报告，紧
度或表面吸水值
提高膜的温度和复合压
力,如仍无法达标,停止
使用
复合电晕未开电晕机无功率显示开启复合电晕
淋膜收卷端面不齐
膜牢度差
原纸与膜结合力弱
复合压力低
PE氧化不良
原纸表面平滑度高模头
复合电晕未开
现象易发时段原因判定要素及关联参数改善措施备注淋
膜收卷端面不齐1、接换卷阶段，
交接班阶段,
2、收卷部维修
后，
3、加工250克以
上原纸
4、天气温度低于
１0度
5、更换新的双面
胶纸厂家（收卷
纸芯粘贴使用）
收卷轴胶带粘贴不
当
复卷纠正检查卷芯
胶带位置和数量
按标准操作粘贴胶带,
胶带要平整
收卷张力或压力调
整不当纸路偏
接换卷时纸路有漂移，
卷芯部位端面不平整适当调整张力和压力
收卷轴头松动检查轴头是否松动定期检修,紧固轴头
收卷轴弯曲，纸路
跳动
收卷纸面跳动明显,收
卷卷曲线明显抖动更换气涨轴
纠偏失灵纠偏器损坏
及时调整纠偏器位置，
定期检修
未充足气
气涨轴键未弹起，或受
压后很容易压动
上纸前检查是否充足
气,
分切端面不齐
原纸外圈松动
收卷张力或压力调整不当纸路偏
收卷轴头松动
收卷轴胶带粘贴不当
纠偏
收卷轴弯曲，纸路跳动
淋膜收卷端面不齐
未充足气
现象 易发时段
原因
判定要素及关联参数
改善措施
备注
分切
端面不齐
1、收卷起步阶段
2、中途停车重
启
3、收卷完成的
最后阶段
4、分切纸张存在荷叶边，横幅
不匀现象
张力失灵
张力表显示异常，位置传感器探头被磕碰或抖动明显 在生产中要关注张力,随时调整,严禁碰位置传感器探头及其支架
中途停车二次起
动卷张力不当
有接头 尽量减少停机次数，停机处理时,保证起步压力稍低于停车前压力，且起步要平缓
纸管拼接不当
收卷纸管拼接 选用同一根纸卷裁切收卷纸管,并且保证位置、顺序、纸纹方向正确一致
线压力设置不当
在加工过程中调动线压,产生端面偏出
首班开机，调整好线压力减压阀。设置适当的
线压力
起皱原因分析
分切端面不齐
纸管拼接不当
放卷跑偏
张力
收卷跑偏
中途停车二次起动卷张力不当
现象易发时段原因判定要素及关联参数改善措施备注
起
皱
１、接换卷阶段
2、原纸存在明显
的隆条
3、低定量原纸
（60克以下)收卷轴弯曲卷纸面跳动明显异
常
联系修理气涨轴或
更换气涨轴
收卷换卷压力调节
不当
收卷两侧压力控制
要保证卷曲线同缸
面平行，高位压力要
大于低位压力
适当调整压力
导辊不平行
纸张两边同辊面贴
合不均，纸张表面出
现斜向隆条
调整导辊水平位置
原纸松紧边
原纸端面两侧手测
(敲，拨，按），存
在明显差异
原纸拆除包装时仔细
检查外观，在原纸水份
低,加工环境湿热，必
须在上一卷剩余直
径１／３以内时方
可拆外包装并在确
保安全接换纸的条
件下,尽快换卷，避免
纸张暴露时间长吸
潮
刀毛原因分析
起皱
导辊不平行，收卷轴弯曲
收卷换卷压力调节不当
张力调节不当原纸松紧边
现象易发时段原因判定要素及关联参数
易发时段
改善措施备注
刀毛连续切纸,没有
更换刀片记录
刀不快
成品边缘锯齿明
显，并伴有纸屑
更换新刀
新规格分切首卷
对刀不良
上刀,底刀保持合适
的结合面，和夹角
底刀与上刀完全贴
紧吻合为宜，新换刀
片不能顶得太紧，贴
住方可
刀毛
对刀不良
刀不快
