FRENIC-VP系列风机/水泵（二次方递减转矩负载）专用变频器 以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到最小。 新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。
不仅将电动机的损耗降低到最小，同时 也将变频器的耗电量控制到最低程度 (最适合最小耗电量控制)。 由此,节能效果再次提高数个百分比。 2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业最高水准的高效节能FRENIC-VP系列则是您最好的选择。 使用变频器的操作面板，可以随时确认有关电力的数据。 可监控项目 功率消耗(kW) 累计功率消耗(kWh) 累计消耗电费(元/kWh) ※累计数值可以复原。选择累计消耗电费表示时，需要事先设定1kWh的电费单价，可以选择外国的货币单位。
●右表中列出了风机/泵类设备在依靠节气闸(阀门)/变频器控制进行运转时，风量/流量和用电量之间的对应关系计 式。另列举了在变频器控制时，电源频率fs(Hz)和变频器频率fINV(Hz)之间的计算关系式。 ●可见，风量/流量越小节能效果越显著。
使用变频器的节能效果计算方式(公式)
3相200V系列 项目规格 型号(FRN□□□F1S-2C) 0.751.5 2.2 3.7 5.57.5111518.522303745557590110标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 额定输出额定容量[kVA](*2) 1.6 2.6 4.0 6.3 9.0 12 17 22 27 32 43 53 64 80 105 122 148 电压[V](*3) 3相200～240V(带有AVR功能) 额定电流[A](*4)(*10) 4.2 7.0 10.6 16.7 23.8 (22.5) 31.8 (29) 45 (42) 58 (55) 73 (68) 85 (80) 114 (107) 140 (130) 170 (156) 211 (198) 276 (270) 322 (320) 390 (384)额定过载电流额定输出电流的120% - 1分钟 额定频率[Hz] 50, 60Hz 输入电源相数、电压、频率 主电 源 3相，200～240V，50/60Hz 3相，200～220V/50Hz 3相，200～230V/60Hz 控制 电源 辅助 输入 单相，200～240V，50/60Hz 单相，200～220V/50Hz 单相，200～230V/60Hz 风扇 电源 辅助 输入 (*9) 单相，200～220V/50Hz 单相，200～230V/60Hz 电压、频率允许波动围电压: +10～-15%(相间不平衡率: 2%以(*8))频率: +5～-5% 额定输入电流 [A](*5) (有 DCR) 3.2 6.1 8.9 15.0 21.1 28.8 42.2 57.6 71.0 8 4.4 114 138 167 203 282 334 410 (无 DCR) 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 97.0 112 151 185 225 270 - - - 所需电源容量 [kVA](*6) 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58 71 98 116 142
安川变频器A1000使用指南 安川变频器 A1000使用指南 一.操作器的说明: (1).键盘说明: 【ESC】功能: 1.返回上一画面; 2.将设定参数编号时需要变更的位向左移; 3.如果长按不放，可以从任何画面返回到频率指令画面。【RESET】功能: 1.设定参数的数值等时，将需要变更的位向右移; 2.检出故障时变为故障复位键。 【RUN】功能:使变频器运行。 【向上键】【向下键】功能: 1.切换画面; 2.变更(增大或减小)参数编号和设定值。 【STOP】功能:使运行停止。 【ENTER】功能: 1.确定各种模式、参数、设定值时按该键; 2.要进入下一画面时使用。 【LO/RE】功能:对用操作器运行(LOCAL)和用外部指令运行(REMOTE)进行切换时按该键。 (2).LED指示灯说明: 【RUN】指示灯:1点亮(变频器运行中);2闪烁(?减速停止中?以频率指令 0 Hz 输入运行
指令时)。3短促闪烁(?紧急停止引起的减速中?运行联锁动作引起的停止中);4熄灭(停止 中)。 【LO/RE】指示灯:1点亮(操作器运行指令选择中LOCAL);4熄灭(操作器以外的运行指令选 择中REMOTE)。 【ALM】指示灯:1点亮(故障检出时);2闪烁(?轻故障检出时?oPE操作故障检出时?自学 习时的故障发生中);3熄灭(正常)。 【FOUT】指示灯:1点亮(输出频率(Hz)显示中)。【DRV】指示灯:1点亮(?驱动模式时?自学习时);2闪烁(使用DriveWorksEZ时);3熄灭 (程序模式时)。 【REV】指示灯:1点亮(反转指令输入中);3熄灭(正转指令输入中)。 二.参数设定及说明: 【0】: 范围:(100-500)%Ie。 出厂值:150%。 【1】: 范围:。 出厂值:。 【2】: 范围:。 出厂值:。 【3】:
一些重要参数说明: F01=1 频率设定模拟量 (电压型 F02=1 运行操作外部信号 (FWD/REV正反向运行 F07 加速时间 1 O13 S曲线 1 F08 减速时间 1 O14 S曲线 2 E10 加减速时间 3 O15 S曲线 3 bE11 加减速时间 4 O16 S曲线 4 E12 加减速时间 5 O17 S曲线 5 数字量可调节参数值E13 加减速时间 6 O18 S曲线 6 模拟量不用,都为 0 E14 加减速时间 7 O19 S曲线 7 E15 加减速时间 8 O20 S曲线 8 O21 S曲线 9 O22 S曲线 10 F03 最高输出频率 F04 基本频率此四个参数值须根据电机铭牌设 F05 额定电压 F06 最高输出电压 F17 频率设定增益 (模拟量 F18 频率偏置 (模拟量
F26 载波频率 15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz E33=1 过负载预报按输出电流预报 E34: OL预报值额定电流 150%** E37 过负载预报额定电流 150%** C07 爬行速度 C08 检修速度数字量可调节参数值 C09 单层速度模拟量不用,都为 0 C10 双层速度 C11 多层速度 C33 模拟量输入滤波时间 0.04 P01 电机极数 P =120f/N (f -电机额定频率; N -电机额定转速一般情况, N >1000rpm, P =4极 N≤1000rpm , P =6极 P02 电机功率此两个参数值须根据电机铭牌设 P03 电机额定电流 P04 电机空载电流初始值设为 p04的 40%,自整定后自动生成 O01=1 (闭环 ; 0(开环 O03 编码器脉冲数 (分频在 PG 卡上实现
安川 G7变频器调试说明 一、变频器参数的设定方法： 1、变频器操作器上共有11个按键： 1）LOCAL/REMOTE本地与远程控制转换键； 2）MENU 选择菜单键，用来选择个模式； 3）ESC 返回键，按下此键则返回到前一个状态； 4）JOG 点动键，操作器运行时的点动运行键； 5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向； 6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时 作为故障复位键使用； 7）∧增加键，选择模式，参数编号，设定值（增加）等等； 8）∨减少键，选择模式，参数编号，设定值（减少）等等； 9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值； 10）RUN运行键，用操作器运行时，按此键启动变频器； 11）STOP 停止键，用操作器运行时，按此键停止变频器； 2、变频器参数的设定方法： （1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换： 1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器 会回到监视界面； 2）Quick Setting QUICK程序模式，初始设定； 3）Programming ADVANCED程序模式，变频器全部参数设定； 4）Modified Consts 校验模式，已设定过的与出厂值不同的参数； 5）Auto Tuning 字学习模式，对电机参数进行自学习； （2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再 按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此 时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER” 键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设 置成“03”即带PG矢量控制模式； （3）P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按 “DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧” 键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”
日本富士变频器功能表 时间：2008年10月01日 来源:溧阳电梯网 作者：佚名 浏览次数：丄1735 LU 【字体：大中小］ 、基本功能 功能码名称LCD 画面显示可设定范围 单位最小单位 出厂设定运行时变更 备注 F00 密码功能 F00 DATA PRTC 0--FFFF - - 0 F01频 1:电压输入（端子12）（0--+10VDC ） 2:电流输入（端子C1）（4--20mADC ） 3:电压输入+电流输入 （端子12+端子C1） 4:用极性信号可作反向运行 （端子 12）（0--10VDC ） - - 0 F02运行操作 F02 OPR METHOD 0:键盘操作 FWD REV STOP 键 1:外部信号（数字输入） （用FWD REV 端子信号运行）--0选择运行操作的输入方式 F03最高输出频率 1 F03 MAX Hz - 1 50 - 120 Hz 1 60可设定输出的最高频率 F04基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50设定基本频率 F27 率设定 1 F01 FREQ CMD 1 0:键盘操作（ AV 键
F05额定电压1 （基本频率1时）F05 RADET V - 1 0:输出与电源电压成比例的电压 80 - 240: AVR 动作（200V 级） 320 - 480: AVR 动作（400V 级）V 1 200V 级:200 400V 级:400设定基本频率 1（F04）时的电压 F06最高输出电压1 （最高输出频率时） F06 MAX V - 1 80 - 240V: AVR 动作（200V 级） 320 - 480V: AVR 动作（400V 级）V 1 200V 级:200 400V 级:400设定最高输出频率 1（F03）时的电压 F08加减速时间 2 F08 DEC TIME 1 F09 转矩提升 1 F09 TRQ BOOST 1 （恒转矩特性负载用） 0.1-0.9:平方转矩特性负载用 1.0-1.9:比例转矩特性负载用 2.0-20.0:恒转矩特性负载用 -0.1 0.0 V F10电子继电器动作选择 F10 ELCTRN OL 1 0:不动作 1:动作（通用电机） 2:动作（变频专用电机）--2 V F11电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135% 电流值为A 的设定值A 0.01 *1） V F07加减速时间1 F07 ACC TIME 1 0.01-3600 S0.01 6.00 V 0.01-3600 S0.01 6.00 V 0.0:自动转矩提升
安川G7变频器调试说明 一、变频器参数的设定方法： 1、变频器操作器上共有11个按键： 1）LOCAL/REMOTE本地与远程控制转换键； 2）MENU 选择菜单键，用来选择个模式； 3）ESC 返回键，按下此键则返回到前一个状态； 4）JOG 点动键，操作器运行时的点动运行键； 5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向； 6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时 作为故障复位键使用； 7）∧增加键，选择模式，参数编号，设定值（增加）等等； 8）∨减少键，选择模式，参数编号，设定值（减少）等等； 9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值； 10）RUN运行键，用操作器运行时，按此键启动变频器； 11）STOP 停止键，用操作器运行时，按此键停止变频器； 2、变频器参数的设定方法： （1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换： 1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器 会回到监视界面； 2）Quick Setting QUICK程序模式，初始设定； 3）Programming ADVANCED程序模式，变频器全部参数设定； 4）Modified Consts 校验模式，已设定过的与出厂值不同的参数； 5）Auto Tuning 字学习模式，对电机参数进行自学习； （2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再 按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此 时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER” 键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设 置成“03”即带PG矢量控制模式； （3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按
第一部分变频器的操作方法 一、操作面板各部的名称： 图1 操作面板布置 二、操作键的功能： 1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。 2．MENU：菜单键，按此键可进入参数设置。 3．ESC：按一下ESC键，则回到前一个状态。 4．JOG：操作器运行时的点动运行键。 5．FWD/REV：操作器运行时，运转方向切换键。6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。 8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。 9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。 10．RUN：操作器运行时，按下此键起动变频器。11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。 三、方式的切换 按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图： 图2 方式的切换
四、操作举例 把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数： 五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。 常用监视参数：
图3 驱动方式下的操作方法
.... 第一部分变频器的操作方法 一、操作面板各部的名称： 图 1操作面板布置 二、操作键的功能： 1．LOCAL/REMOTE ：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE ）切换时按下，由参数（ o2-01 ）可设定这个键的有效 / 无效。 2．MENU ：菜单键，按此键可进入参数设置。 3．ESC：按一下 ESC键，则回到前一个状态。 4．JOG：操作器运行时的点动运行键。 5．FWD/REV ：操作器运行时，运转方向切换键。 6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
.... 7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。 8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。 9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。 10 ． RUN ：操作器运行时，按下此键起动变频器。 11 ．STOP：操作器运行时，按下此键停止变频器；控制回路端子 运行时，由参数（ o2-01 ）可以设定这个键的有效 / 无效。 三、方式的切换 按（MENU ）键，表示驱动方式，然后按、键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图：
.... 图 2方式的切换 四、操作举例 把加速时间从10.0Sec 变更为20.0Sec ，请按以下顺序设定参数： 五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。常用监视参数：
报警名称 键盘面板显示 LEDLCD 动作内容 OC1加速时过流电动机过电流，输出电路相间或对地短路；变 频器输出电流瞬时值大于过电流检出值；过电OC2减速时过流 过电流OC3恒速时过流 流保护功能动作。 OU2减速时过压 OU3恒速时过压 欠电压LU欠电压电源电压降低等使主电路直流电压低至欠电压 检出值以下时，保护功能动作。（欠电压检出 值：400VDC）如选择F14瞬停再启动功能， 则不报警显示。另外当电压低至不能维持变频 器控制电路电压值时，将不能显示。 电源缺相Lin电源缺相连接的三相输入电源L1，L2，L3中缺任何1 相时，变频器将在三相电源电压不平衡状态下 工作，可能造成主电路整流二极管和主滤波电 容器损坏。在这种情况，变频器报警和停止运 行。 散热片过热OH1散热片过热如冷却风扇发生故障等，则散热片温度上升， 保护动作。端子13和端子11之间短路的话， 端子13以过电流（20mA以上）状态运行。 外部报警OH2外部报警当控制电路端子（THR）连接制动单元、制动 电阻、外部热继电器等外部设备的报警常闭接 点时，按这些接点的信号动作。 使用电动机保护用PTC热敏电阻时（即H26： 1），电动机温度上升时启动。 变频器内过热OH3变频器内过热如变频其内部通风散热不良等，则其内部温度 上升，保护动作。 端子13和端子1之间短路的话，端子13以过 电流（20mA)状态运行。 制动电阻过热dbHDB电阻过热选择功能F13电子热继电器（制动电阻用）时， 可防止制动电阻的烧毁。 电动机1过载OL1电动机1过载选择功能码F10电子热继电器1时，超过电机 的动作电流值，就会作用。 电动机2过载OL2电动机2过载切换到电动机2驱动，选择A06电子热继电器 2，设定电动机2的动作电流值，就会动作。变频器过载OLH变频器过负载此为变频器主电路半导体元件的温度保护，按 变频器输出电流超过过载额定值时保就会动 作。 报警名称键盘面板显示 LEDLCD 动作内容 FUSDC熔断器断路变频器内部的熔断器由于内部电路短路等造成 损害而断路时，保护动作。（仅≧30KW由此 DC熔断器断路 保护功能）
、使用OPC-LM1-PR选件(海得汉ERN1387)磁极位置偏移整定顺序 1. 条件电动机处于单体可以自由旋转状态（卸下缆绳），如果变频器上设定有转矩偏置， 请取消。 编码器异常检测有效。（出厂设定L90=1, L91=10%, L92=0.5） 2．功能码设定 3．整定顺序 3-1 第一步 1.松开制动闸，转子处于可驱动状态。 2.确认电动机和变频器之间已经连接。 3.用多功能操作键盘（以下表示为TP），按住TP的[REM / LOC]键，直到运转操作 指令场所变更到就地操作(显示屏显示LOC)。 4.在TP的程序模式中选择[1.数据设定]，将功能码L03的设定变更为“3”，按[FUNC/ DATA] 键设定。 5. 按[FWD]键，开始磁极位置偏移整定。整定期间监视窗口显示“执行中”。当该显示 内容消失，说明整定结束，L03自动恢复为0。
6．磁极位置偏移整定结果，被放到L04内，确认并记录该数值。 7．按照顺序5.?6.进行5次左右的操作，确认磁极位置偏移整定结果L04的偏差。 如果偏差超过20?，或者出现”Er7”,有可能是电动机或者编码器接线有误，调换输出电压V相和W相连线之后，再次实施磁极位置偏移整定。 如果再次出现类似现象，可能是断线或者编码器配线有误，请确认并更正后再次实施整定。 8．如果偏差在20?之下，不要切断电源，继续进行下一项的操作。）3-2 第二步 1．将频率指令设定为1Hz程度，按[FWD]键，让电动机以大于1转的速度旋转。 （如果不能正常运转，是PG配线有问题。切断电源，调换A相和B相连线，重新 从3.1步骤开始操作。） 2．按[STOP]键，当电动机停止后，将频率指令恢复到0。 特别强调:LIFT 变频器版本(versions) 0804 0808 1100或更高2008-7-21日 注:在确认编码器接线正确的情况下也可以进行,电机不摘正钢丝绳,（L03=1）不打开抱闸的情况下进行静态自整定.参数和步骤都是一样. 安玉利
安川变频器简单参数设置 Prepared on 24 November 2020
1.恢复出厂设置 0: A1-03=8880（变频器初始化） 2.参数：（手动频率） 01): A1-02=0 (无PG V/F控制) 02): b1-01=2 (频率指令为MEMOBUS通信) =0（操作器） 03): b1-02=2 (控制指令为MEMOBUS通信) =1（控制回路） 04): b1-03=0 (停机方式为减速停止) 05): b1-04=0 (电机可以反转) 06): C1-01=10S (加速时间) 07): C1-02=10S (减速时间) 08): H1-01=40 (S1端子为正转指令) 09): H1-02=41 (S2端子为反转指令) 10): H1-04=14 (S4端子为故障复位) 11): H1-08=F (S8端子为无功能) 12): H2-01=37 (变频输出频率中) 13): H5-01=1-8 (变频器站号) 14): H5-02=5 (波特率38400bps) 15): H5-03=1 (偶数校验) 16): H5-04=0 (通讯故障减速停止) 17): H5-05=1 (通讯故障报警) 18): H5-09=3 (CE故障检出时间) 19): H5-11=1 (通讯ENTER功能) 20): H5-12=0 (FWD/STOP,REV/STOP)
通讯地址写入： H0001=1/0(正转运行/正转停止) H0001=2/0(反转运行/反转停止) H0001=4(外部故障输入变频器) H0001=8(变频器复位) H0002=DAC(指令频率35HZ) H0020= (变频器运行状态） H0023= (变频器显示频率） H0024= (变频器输出频率） 注意：该通讯写入频率后断电不会保存，需要PLC上电后自动写一次频率，如果需要做断电保存，就需要把0900H写入0，这个数据有10万次的写入限制，所以一般都不使用。 3.拨码 4.风机控制（通讯） 1）.0---40=0（Hand on手动启动键无效） 2）.0---41=2（停止/复位键仅启用复位） 3）.0---42=1（Auto on自动启动键有效） 4）.1---00=0（开环速度控制模式） 5）.1---01=0（运行模式） 6）.1---22=380（电机工作电压） 7）.3---15=0（未定义参考来源信号） 8）.3---41=10（加减速1加速时间） 9）.3---42=10（斜坡1减速时间）
FUJI ELECTRIC 技术资料 FRENIC 5000VG5N 升降机专用 目录 页号1.功能 (2 1—1功能表 (2 1—2功能说明 (9 (1 速度设定 (9 (2 加减速时间设定 (10 (3 启动,停止功能 (10 (4 转矩偏移功能 (16 (5 停止模式下的移动距离的预测值表示 (19 2.加减速时间,移动时间的计算方法 (21 VG5N操作面板使用说明 FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明 一、操作面板部分说明
操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示: 图1 操作面板示意图 1、按键功能说明
说明:操纵面板中,FWD/REV和JOG键无效。STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。 2、指示灯说明 键盘共有5个指示灯,其中3个用于组合单位显示。这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2: 表2-2 面板指示说明
运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。在各种操作方式下,指示系统的运行状态。该灯点亮则表明操纵面板处于运行或自动调谐状态。 方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状 态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。 单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按 键可以切换LED 显示参数。 r/min m/s A V UNIT Hz r/min m/s A V UNIT
安川变频器616－P5使用说明 一、简介 （1）一线加热炉3＃、5＃辊道使用安川616－P5型变频器控制。其控制方式为远程端子输入控制；采用三线制运转模式由S1端子对应的功能号码n035＝1实现，通过加热炉顺控PLC的继电器输出点将变频器控制端子SC（低电平）与控制输入端S1、S2同时接通或断开来控制变频器的启动和停止，正/反转控制也是由顺控PLC的继电器输出点控制变频器控制端子S3与SC（低电平）之间的通断来实现的；给定从PLC的0－＋10V模拟量输出由控制端子FV和FC 接入，其大小由编程器修改设定。变频器故障远程复位是通过设定端子S4对应的功能号码n037＝4；并且由3＃、4＃、5＃辊道变频器共用的复位继电器ZJ1控制S4与SC导通实现。复位继电器ZJ1通过3＃、4＃、5＃辊道停止按钮在PLC程序中并联组合后输出控制。 （2）一线风冷辊道冷却风机同样采用安川616－P5型变频器控制，其控制由主控台上位机MMI画面经以太网传输通过PLC输入和输出实现远程端子控制(起动、停止、复位、调速)及监控；采用两线制运转模式由S1端子对应的功能号码n035＝0实现，通过2＃电磁站PLC的输出控制端子SC（低电平）与控制输入端S1接通或断开来控制变频器的启动和停止，无反转控制；变频器的给定从PLC的0－＋10V模拟量输出接入控制端子FV和FC，其大小由MMI画面设定；反馈信号由端子AM、AC引出以0－10V（功能号码n048＝0，对应频率输出）模拟量形式接入PLC模拟量输入板并在MMI画面显
示；运行状态由端子M1、M2，故障状态由端子MA、MC引出分别以开关量形式接入PLC开关量输入板并在MMI画面显示；变频器故障远程复位是通过设定端子S4对应的功能号码n037＝4；由PLC的输出控制变频器端子S4与SC导通实现。 （3）二线风冷辊道1－8＃风机也是采用安川616－P5型变频器控制，其控制由主控台上位机MMI画面经以太网传输通过PLC输入和输出实现远程端子控制(起动、停止、调速)及监控；采用两线制运转模式由S1端子对应的功能号码n035＝0实现，通过二线主电室PLC2的输出控制端子SC（低电平）与端子S1接通或断开来控制变频器的启动和停止，无反转控制；变频器的给定从PLC的0－＋10V 模拟量输出接入控制端子FV和FC，其大小由MMI画面设定；运行状态由端子M1、M2以开关量形式接入PLC开关量输入板并在MMI 画面显示。(控制端子排序图如下)

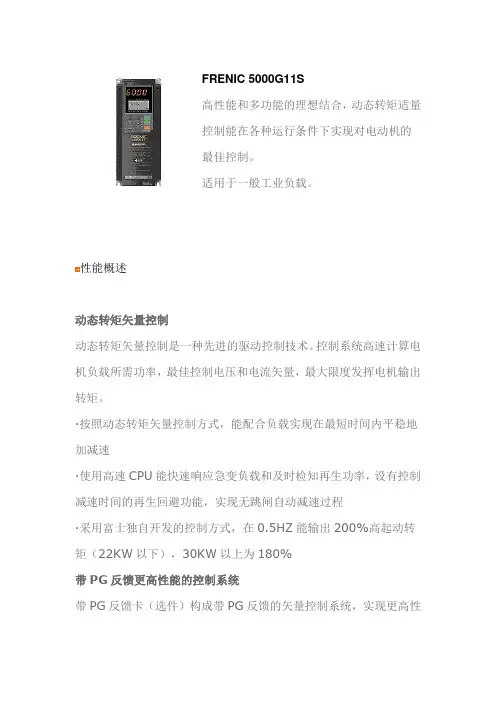

富士变频器说明书的详细描述： 本公司供应电工电器成套设备的富士变频器说明书，品质保证，欢迎洽谈。富士变频器说明书的详细描述： 富士变频器是由取得环境管理系统ISO14001认证的工厂制造 高性能和多功能的理想结合 动态转矩矢量控制 能在各种运行条件下实现对电动机的最佳控制。 动态转矩矢量控制 动态转矩矢量控制是一种先进的驱动控制技术。控制系统高速计算电动机驱动负载所需功率，最佳控制电压和电流矢量，最大限度地发挥电动机的输出转矩。 ● 按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速。 ● 使用高速CPU能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程。
● 采用富士独自开发的控制方式，在0.5Hz能输出200%高起动转矩（￡ 22kW）。 * 30kW以上时为180% 。 带PG反馈更高性能的控制系统 ● 使用PG反馈卡（选件）构成带PG反馈的矢量控制系统，实现更高性能、更高精度的运行。 - 速度控制范围：1：1200 - 速度控制精度：±0.02% - 速度响应：40Hz 电动机低转速时脉动大大减小 ● 采用动态转矩矢量控制，结合富士专有的数字AVR，实现电动机低转速（1Hz）运行时的转速脉动比以前机种减小1/2以上。 新方式在线自整定系统 ● 在电动机运行过程中常时进行自整定，常时核对电动机特性变化，实现高精度速度控制。 ● 第2电动机亦有自整定功能。1台变频器切换运行2台电动机时，保证2台电动机都能高精度运行。 优良的环境兼容性 ● 采用低噪声控制电源系统，大大减小对周围传感器等设备的噪声干扰影响。 ● 标准装有连接抑制高次谐波电流的DC电抗器端子。 ● 连接选件EMC滤波器后，能符合欧洲EMC指令。
YASKAWA VS 606 V7 TO-S606-11BCN
目录 关于安全的注意事项 (2) 1.确认产品 (15) ■铭牌的内容 (15) 2.了解各部分名称 (17) 3.安装 (20) ■安装场所的确认 (20) ■安装空间 (21) ■另部件的安装，拆卸方法 (22) 4.接线 (24) ■接线时的注意事项 (24) ■电线及端子螺丝尺寸 (25) ■主回路的接线方法 (28) ■控制回路接线方法 (29) ■接线检查 (30) 5.试运行 (31) ■试运行 (31) ■表示部.键的功能 (33) ■简易运行指示灯的说明 (35) ■简易运行的设定 (40) 6.应用运行 (41) ■参数设定的准备 (41) ■使用V/f模式 (42) ■矢量控制方式的使用 (45) ■操作器操作/远距离操作方式的切换 (48) ■运行/停止指令的选择 (49) ■选择频率指令 (50) ■设定运行条件 (51) 11
限制运转方向(n006) (51) 阶梯形改变速度 (51) 低速运行 (52) 调整速度设定信号 (53) 限制速度 (54) 使用2套加减速时间 (54) 瞬时停电复电后的自动再起动(n081) (55) 平滑运行(n023) (56) 力矩的检测 (56) 检测频率(n095) (58) 避免共振(n083～n086) (59) 故障时自动复位并继续运行(n082) (59) 自由滑行中的电机无抖动运转 (60) 加减速暂停 (61) 使用频率表，电流表(n066) (62) 校正频率表.电流表(n067) (62) 脉冲序列信号输出作为模拟量输出(AM-AC)使用 (63) 降低杂波和漏电流(n080) (65) STOP键的有效/无效的选择(n007) (67) ■选择停止方法 (67) 选择停止方法(n005) (67) 进行直流制动 (68) ■与外部接口回路组合 (69) 使用输入信号 (69) 使用多功能模拟量输入功能(n007,n078,n079) (72) 使用输出信号(n057,n058,n059) (74) ■以电流指令输入设定频率 (75) ■用脉冲序列输入设定频率指令 (77) 防止电机失速 (78) 运行中失速防止的功能UP (79) ■减少电机的速度变动 (81) 补偿电机的转差(V/f控制模式n002=0的场合) (81) 12
安川变频器676GL5-IP调试手册及参数说明安川676GL5-IP变频器配欣达同步主机的控制柜调试说明 一、按键说明： DRIVE/PRGM键：进入或退出设置态。 “>”键：选择及复位。 “∧”、“∨”键：更改数值。 DSPL键：返回上一级菜单;运行中在几个监视项目之中切换。 二、设置： 1. 用“初始化”参数A1-03=2220，将变频器参数初始化。 2. 设置A1-01为4，A1-04为4。 3. 设置A1-02为5，变频器为同步控制方试。 4. 按下表设置变频器参数： 参数名称设定值说明 A1-01 4 A1-03 初始化0000 A1-04 4 A1-06 输入电压400 B1-01 速度指令选择 1 0操作器 1 端子 B1-02 运行指令选择 1 0操作器 1 端子 B1-03 停止方法选择0 0减速停止1自由滑行停止 B1-04 反转禁止选择0 0可以 1 不可以 B2-01 零速度电平1 C1-01 加速时间1 2.4 (模似量不用)
C1-02 减速时间1 2.4 (模似量不用) C1-03 加速时间2 0 C1-04 减速时间2 0 C2-01 加速开始时的S字特性时间 1.6 (模似量不用) C2-02 加速完了时的S字特性时间0.8 (模似量不用) C2-03 减速开始时的S字特性时间0.8 (模似量不用) C2-04 减速完了时的S字特性时间 1.2 (模似量不用) C5-01 ASR比例增益1 5 自学习(出现DEV故障)设小点 C5-02 ASR积分时间1 0.8 自学习(出现DEV故障)设小点C5-03 ASR比例增益2 48 自学习(出现DEV故障)设小点C5-04 ASR积分时间2 0.12 自学习(出现DEV故障)设小点C5-08 ASR延时时间0.068 C5-09 ASR切换速度 2.0 C6-04 载波频率12 2,4,8,10,12 D1-02 检修出半速0 32位板段速需要设定 D1-03 反平层速度6 (模似量不用) D1-04 爬行速度6 (模似量不用) D1-05 检修速度20 (模似量不用) D1-06 单层速度95 (模似量不用) D1-07 双层速度0 (模似量不用) D1-08 全程速度0 (模似量不用) D1-09 点动速度5 E3-01 电机种类 1 恒力矩用电机 E3-03 电机的额定电压380 按铭牌(一定要准确)
安川变频器 616－ P5 使用说明 一、简介 （ 1）一线加热炉 3＃、 5＃辊道使用安川616－ P5 型变频器控 制。其控制方式为远程端子输入控制；采用三线制运转模式由 S1 端子对应的功能号码 n035＝1 实现，通过加热炉顺控 PLC 的继电器输出点将变频器控制端子 SC（低电平）与控制输入端 S1、S2 同时接通或断开来控制变频器的启动和停止，正 /反转控制也是由顺控 PLC 的继电器输出点 控制变频器控制端子 S3 与 SC（低电平）之间的通断来实现的；给定从PLC 的 0－＋ 10V 模拟量输出由控制端子 FV 和 FC 接入，其大小由编 程器修改设定。变频器故障远程复位是通过设定端子 S4 对应的功能号 码 n037＝ 4；并且由 3＃、4＃、5＃辊道变频器共用的复位继电器 ZJ1 控制 S4 与 SC 导通实现。复位继电器 ZJ1 通过 3 ＃、 4＃、 5＃辊道停止按钮在 PLC 程序中并联组合后输出控制。 （2）一线风冷辊道冷却风机同样采用安川 616－ P5 型变频器控制，其控制由主控台上位机MMI 画面经以太网传输通过PLC 输入和输出实现远程端子控制 (起动、停止、复位、调速 )及监控；采用两线 制运转模式由 S1 端子对应的功能号码 n035＝0 实现，通过 2＃电磁站PLC 的输出控制端子 SC（低电平）与控制输入端 S1 接通或断开来控制变频器的启动和停止，无反转控制；变频器的给定从 PLC 的 0 －＋ 10V 模拟量输出接入控制端子 FV 和 FC，其大小由 MMI 画面设定；反 馈信号由端子 AM 、 AC 引出以 0－10V（功能号码 n048＝0，对应频率输出）模拟量形式接入 PLC 模拟量输入板并在 MMI 画面显
富士变频器LIFT调试方法（模拟量）1、变频器调整参数表
注：带*号的设定值为推荐值，可视具体情况进行调整 2、主机自学习方法 1) .将KAS KAD KMC KMY KMB接触器通电吸合，可采用短接的方 法。 2) .将使能端子EN与CM短接。 3) .修改变频器控制方式参数 P06=0 P07=5% P08=10%
F42=1 （带PG矢量控制） L01=5 （PR卡） L02=2048 （海德汉编码器） L36=2 L38=2 4） . 输入电机参数 F03=最高速度 F04=额定速度 F05=额定电压 P01=电机极数 P02=电机额定功率 P03=电机额定电流 5） . 主机自学习 首先将参数L03设置为3，然后切换至自学习界面后，按RUN键进行主机自学习（整个过程大约持续10 秒钟）。自学习完后需将界面切换为修改参数界面。 6） . 试运转电机 将电机以10%，20%,50%,100% 的速度运行，观察运行是否有异 常振动或都响声。 7） . 监视磁极位置检出值 断电（操作器显示消失），上电运行，观察是否能顺利启动。观察L04 是 否有值，若无值则须重复以上自学习步骤。 8） . 观察运行方向 观察电机的运转方向，是否与实际的运转方向一致，如相反，则将电机和变频器间的接线V 、W 进行互换；互换后重新进行主机自学习。 9）. 拆线：将所有短接线拆除，恢复原来的状态。 3、起动力矩补偿调整方法 转矩补偿的调整框图如下所示：
2）.模拟量控制中又由三条线路可控制，我公司采用V2 口控制转矩补偿。变频器X5点用于转矩保持。故需将变频器的E05参数设置为62。 3）.平衡调整 把功能代码E43（LED监视器）设定为19,便能由LED对转矩偏置平衡调整（BTBB）进行监视。为了使显示数据为0[%],在功能代码C41（V2输入偏移）中进行平衡调整（以相对于电动机额定转矩的比例用[%]来显示数据）。 4）.增益调整 ①在平衡调整后，把要调整的模拟输入端子的增益C42（V2输入增益）作为100[%]，来进行增益的调整。 ②根据下表，来决定要设定的驱动侧?制动侧增益（L60,L61）的初始值
富士变频器常见的问题解答
富士变频器常见的问题解答 1.富士变频器FVR040G7S-4EX为什么启动要按钮和端子同时接通？ 答：设置成面板和外部混合模式只要接通正或反转就可以启动. 2-富士lift变频器匹配异步电机，现场编码器损坏，如何开环开慢车？ 答：富士LIFT变频器，没有专门的参数来设置开环和闭环，但可以通过下面方式来实现开环控制，将E07设成27（开环控制），短接X7和CM，就可以实现开环运行。 3-富士LIFT电梯变频器手动运行没频率，端子不能启动,是不是需要加编码器,我的PG卡没加. 答：如果是异步VF控制的不需要编码器，因该是参数设得不对，如果你是矢量控制或者是同步电机的话，没编码器是跑不动的。 4-变频器控制三相异步电动机,变频器面板反馈转速正常,现场电机怎么不转？用兆欧表检查电机是好的，用万用表测量阻值都很平衡.变频器有反馈转速跟HZ，电机就是不转？ 答：如果按你说讲，已经用万用表和摇表确定电机是好的，同时电缆又没有问题。那么关键就是确定变频器是否有输出！可以把变频器输出线拆除，然后送电，开机，用电笔量输出是否有电。或者找一台小三相电机，接上去，看变频器能否拖动它转动。我遇到过变频器出现这种情况，最终的判定是变频器主回路故障，无输出。要么拿去维修，要么更换新变频器。 5-富士LIFT变频器，通过怎样的操作可以实现键盘控制？ 答：上电后按REM/LOC键1秒钟以上，再按上升键确认状态为HAND（键盘控制）灯亮，可以实现键
盘控制，键盘控制时请将EN（使能）和CM短接，然后再操作FWD或REV键。 6.求富士FRENIC 5000G11系列变频器故障代码. 答：0C1 加速时过电流OL1 电动机1过载 0C2 减速时过电流OL2 电动机2过载 OC3 恒速时过电流OLU 变频器过载 EF 对地短路故障FUS 直流熔断器短路 OU1 加速时过电压Er1 存储器异常 OU2 减速时过电压Er2 键盘面板通信异常 OU3 恒速时过电压Er3 CPU异常 LU 欠电压Er4 选件通信异常 Lin 电源缺相Er5 选件异常 OH1 散热片过热Er6 操作错误 OH2 外部报警Er7 自整定不良 OH3 变频器内过热Er8 RS485通信异常 dbH DB制动电阻过热 7.富士变频器有哪些型号的呢？？？？？？ 答：FRENIC5000VG7S系列变频器 RENIC-MEGA 系列高性能多功能型变频器 FRENIC-MEGA Lite 高性能多功能型变频器 FRENIC-Multi系列高性能紧凑型变频器 FVR-Micro 系列小容量通用紧凑型变频器 FRENIC-VP系列风机/水泵 FRENIC-Mini系列小容量通用紧凑型变频器 FRENIC-Lift电梯专用变频器 8.富士变频器如何设置电机转速参数？ 答：不知道您的变频器型号，只能笼统的说一下，给个方法。您需要下载一个与您的变频器型号对应的说明书。首先进行自整定操作（在这个过程中变频器会自动检测的电机的各个参数并自动保存）然后设置控制模式(是面板控制还是外部端子控制)、加减速时间、最高输出频率、点动频率、最低输出电压频率、加速S字等。 9.变频器控制的电机要低转速高转矩应在那一项参数进行设置？ 答：低转速高转距是指的电机的机械特性,如果通过改变变频器来实现的话,那你应该改变V/F曲线,把曲线上拉一点,意思就是同频率时电压上升了一点,但要注意不可以超过电机的最高电压和最大频率,不然会 出问题,这些都是有参数的,具体操作,在说明书上找到中间频率参数设置一下,然后找到中间频率对应的电压参数设置的稍微大点,就实现了V/F曲线。 10.变频器怎么控制电机停止呢，是设置什么参数？ 答：你说的变频器可能是带直接转矩控制，或者矢量控制的。这种变频器可以设定变频器最大的转矩限幅（就是电机出力的最大值）。我见过的只有西门子的6SE70这样用过。不知道你用的是哪个品牌的的变频器。你找到说明书，看看，自己设定着试下。 11.富士FRN 5.5 G1S-4C的变频器能带7.5KW的电机吗？我有一台富士FRN 5.5 G1S-4C的变频器，现在想带动7.5KW的低速交流电动机，作为试验台用，工作时间不超过15分钟，不知道可不可以这样使用？ 答：变频器“以小拖大”，变频器的功率等级比电机功率等级小一个，同时电机的负载又不大（如拖风机类），是完全没有问题的，更何况你还是短时间试验性应用！但要注意，最好把变频器内参数要设置好，如电机
