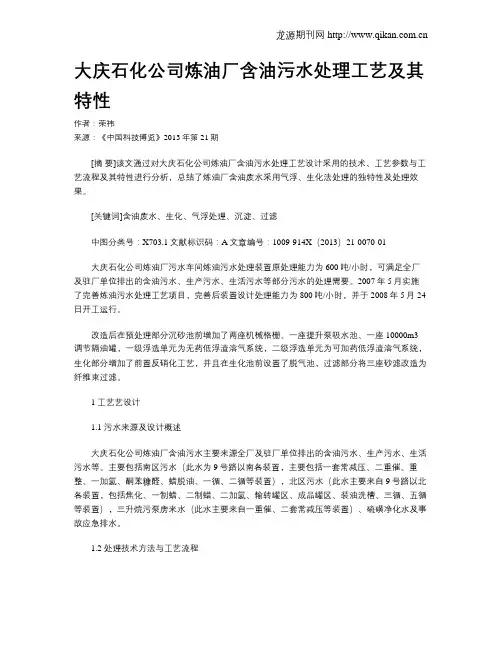

大庆石化公司炼油厂含油污水处理工艺及其特性
[摘要]该文通过对大庆石化公司炼油厂含油污水处理工艺设计采用的技术、工艺参数与工艺流程及其特性进行分析，总结了炼油厂含油废水采用气浮、生化法处理的独特性及处理效果。
[关键词]含油废水、生化、气浮处理、沉淀、过滤
中图分类号：x703.1文献标识码：a文章编号：1009-914x（2013）21-0070-01
大庆石化公司炼油厂污水车间炼油污水处理装置原处理能力为600吨/小时，可满足全厂及驻厂单位排出的含油污水、生产污水、生活污水等部分污水的处理需要。2007年5月实施了完善炼油污水处理工艺项目，完善后装置设计处理能力为800吨/小时，并于2008年5月24 日开工运行。
改造后在预处理部分沉砂池前增加了两座机械格栅、一座提升泵吸水池、一座10000m3调节隔油罐，一级浮选单元为无药低浮渣溶气系统，二级浮选单元为可加药低浮渣溶气系统，生化部分增加了前置反硝化工艺，并且在生化池前设置了脱气池，过滤部分将三座砂滤改造为纤维束过滤。
1 工艺艺设计
1.1 污水来源及设计概述
大庆石化公司炼油厂含油污水主要来源全厂及驻厂单位排出的
含油污水、生产污水、生活污水等。主要包括南区污水（此水为9号路以南各装置，主要包括一套常减压、二重催、重整、一加氢、
油田污水处理改造工艺与效果分析 发表时间：2015-02-05T15:12:51.640Z 来源：《科学与技术》2014年第12期下供稿作者：林庆娟李涛林庆峰 [导读] 因此有必要尽快对某污现有污水处理流程进行改造，水质达到油田一体化治理注水要求。 中石化胜利油田东辛采油厂林庆娟李涛林庆峰 摘要：针对污水腐蚀速率高、水质不达标的现状，按油田一体化治理工作水质改造的目标，某污水站通过制定合理的治理工艺方案，采用“电化学预氧化+混凝沉降+过滤”工艺，治理后水质达到B2级，确保了某污水站水质长期稳定，为水质达标奠定了坚实的基础，最大限度地满足了所在区块油田注水开发和长期稳产之需要。 关键词：水质治理；某污 前言 水驱油藏开发，注水是关键。像人体一样，地层也需要喝水，而且要喝健康的水，喝不到就会导致地层渗透率下降，最后水注不进、油采不出，管网腐蚀结垢，甚至“寿终正寝”。某污水站2002年改造，改造后污水处理规模为2.0×104m3/d，设计水质为C3级，在油田开发初期取得较好的注水效果。“十五”以来，采油厂实施大规模的细分层系开发综合调整，油田开发对象逐渐由中高渗为主向中低渗为主油层转移，根据油田一体化治理的总体布署安排，地质部门要求注水水质需提高到B2级标准，另外，污水在外输的过程中，水质的稳定性差，腐蚀、结垢严重，到达注水井口腐蚀速率超出标准近10倍。注水水质不达标，影响注水开发效果并造成注水成本增高。因此有必要尽快对某污现有污水处理流程进行改造，水质达到油田一体化治理注水要求。 1 治理前水质概况 （1）污水水性分析 从某污水站外输水离子分析表中可以看出，污水的矿化度、Cl-、HCO3-含量高，PH值低，污水腐蚀性强；Ca2+、Mg2+ 等成垢离子含量高，容易结垢；Fe2+含量高，易造成沿程水质不稳定。 （2）水质沿程变化状况 从下表中2008年检测的某污水站来水及外输水沿程水质变化情况可以看出，某污出站水水质达不到B2级标准，外输水至注水井口的悬浮物及平均腐蚀率发生了很大的变化，特别是腐蚀速率最高超出了标准近10倍，到注水井口水质已远远达不到B2级。 2 存在问题 （1）原设计水质标准不满足油藏开发水质要求。某污水站2002年改造，设计水质是按照C3级设计，满足中高渗油藏开发需要。目前油田B级以上的注水量占总日配注水量的68.9%，C3级水质已不能满足目前油藏细分开发需要。为满足中低渗油层注水水质要求达到B2级标准。（2）污水处理工艺无法达到B2级标准。目前污水处理流程中只设一级陶瓷过滤器，过滤精度无法达到B2级。另外，采用“自然除油＋混凝沉降＋过滤”配套“三防”的污水处理工艺技术，该站水性较常规污水稳定性差，腐蚀性强，现有的污水处理工艺技术经过多年的运行实践和近年来的多次现场试验证明，现有工艺流程无法解决水质不稳定及腐蚀结垢问题，因此急需对现有的污水处理工艺进行改造。（3）主要处理构筑物损坏严重，无法保障水质提高。 3 水质治理措施 3.1 工艺流程 根据实际情况，制定了“电化学预氧化+混凝沉降+过滤”工艺治理方案，即：在一次除油罐后增加电化学预氧化装置同时完善污水过滤环节、污泥处置系统以及改造一次除油罐及混凝沉降罐的集水、配水系统及排泥系统等。工艺流程如下：油站来水→除油罐→提升泵（新建）→预氧化处理装置（新建）→二次罐（改造）→外输罐→提升泵→陶瓷滤料过滤器→全自动金刚砂复合滤料过滤器（新建）→ 注水站。 3.2 电化学水处理技术原理 电化学法充分利用油田污水本身富含大量NaCl等可溶性无机盐的特点，通过电化学设备使水中发生电化学反应，产生所需的强氧化性物质(勿需加入任何药剂)，彻底杀灭水中细菌，并在较低pH值条件下将二价铁离子氧化成具有凝聚作用的三价铁离子，成为对污水净化有益的组分，将水中的H2S、FeS等硫化物氧化成单质硫，在絮凝剂的共同作用下，打破污水中存在的CO2—HCO3-—CO32- 弱酸弱碱缓冲体系和胶体平衡，将地面条件下容易产生腐蚀、结垢的成份如H2S、CO2等，在污水处理过程中分离去除，从而使水质得以净化，实现杀灭细菌、控制腐蚀、抑制结垢和水质稳定达标的目的。 3.3 主要工作量 新建电化学预氧化装置3台，￠3.0米混合反应器2台、￠3.6米全自动陶瓷过滤器6台、￠3.6米全自动金刚砂过滤器10台、500立方米反冲洗水罐1座，加药装置5套、箱式压滤机1台、各类泵9台，改造3000立方米一次除油罐2座、2000立方米混凝沉降罐2座，配套自控、电力、管网、土建等。 4 治理效果及分析 该工程2010年试运行投产，经过调试，运行效果良好，达到了设计标准。(1）彻底解决了污水腐蚀速率长期超标的问题。通过采用电化学预氧化装置，污水腐蚀速率得到控制，降低到0.076mm/a以下，满足了注水水质要求。（2）污水站出口水质整体达标。某污水站外输
工艺设计方案 1.1.概述 在化学工业生产中，液体化学品的生产约占60％以上，液体化学品的运输方式以船运散装为主，港口废水来源于液货船装卸作业过程中产生的压载水和洗舱水以及在突发性环境污染事件处理过程中产生的油污水、化工品污水，化工品主要有苯酚、甲苯、甲醛、脂肪酸甲酯（生物柴油）、异辛醇、醋酸乙烯醇、环氧氯丙烷、硫醇等有机化工产品。如不经有效处理，将对港口水域环境产生极大危害。 风险事故发生后，在回收泄漏的油或化学品的过程中，大量被污染的水也随着进入回收船的污水舱。根据有关的法律、法规，所有这些污水必须经过处理后达到广东省《水污染排放限值》（（DB44/26-2001）中一级排放标准后外排。因此，应急中心应配套建设相应的污水处理设施，必须包括油污水处理设施以及化工污水处理设施。 1.2.设计依据与原则 2.2.1.设计依据 说明：以下所列设计依据如有最新版本，按最新版执行。 （1）《排水工程设计手册》； （2）《市政工程设计技术管理标准》 （3）《给水排水建设项目经济评价细则》 （4）《生活饮用水卫生标准》GB5749-2006 （5）《生活饮用水卫生规范》（2001年） （6）《城市给水工程规划规范》GB50282-98 （7）《室外给水设计规范》GB50013-2006 （8）《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003 （9）《给水排水工程管道结构设计规范》GB50332-2002 （10）《城镇给水厂附属建筑和附属设备设计标准》CJJ41-91 （11）《埋地硬聚乙烯给水管道工程技术规程》CECS17：2000 （12）《地面水环境质量标准》（GB3838—2002）
含油污水处理设备处理工艺介绍 含油污水的水质主要以漂浮油、分散油、熔解油及油－固体物等形式存在。含油污水的危害性主要表现在：油类物质漂浮在水面，形成一层薄膜，能阻止空气中的氧溶解到水中，使水中溶解氧减少，致使水体中浮游生物因缺氧而死亡，也妨碍水生植物光合作用，从而影响水体的自净，甚至使水体变臭，破坏水资源利用价值，因此在处理方面必须要选择专业的含油污水处理设备进行处理，只有这样才能确保污水能稳定达标。 含油污水处理设备如何选择： 1、用户先根据每天需要处理的污水量多少，污水水质的特征，达标排放要求，选用污水处理工艺安全牢靠，相对效率高，操作简单方便。 2、选择较先进，高技术性，占地面积少，实用性强的设备，节约资本。 3、在含油污水处理设备的使用过程中，需要考虑到周边的环境问题，减少对周边环境的影响，减少噪音影响，控制气味和固体废弃物，防止二次污染。 4、需要充分考虑到冬天低温等不利因素下污水处理系统安全稳定运转的要求，及时做好设备的冬季防冻措施。 5、厂家售后服务是否完善，很多用户使用污水处理设备一段时间后，一些损耗件需要更换，此时如果厂家售后跟不上将会给用户带来不必要的麻烦，因此购买含油污水处理设备的时候不光考虑价格，售后服务也至关重要的。
含油污水处理设备简单方便处理污水稳定能达标的优势： 1、设备采用全自动操控模式，设备可针对废水水量自动调节系统运行模式。 2、采用全自动化运行模式，无需专人控制。 3、设备采用AO污水处理工艺，故障少运行流程简单。 4、防腐工艺采用里三外四层环氧沥青防腐工艺，防腐寿命15年以上。 5、对与易损耗配件，设备均采用一用一备配套模式，保证使用年限。 6、内置高密度填料，设备材质采用国标碳钢。
方案号：LG-F0618 废水净化方案 （日处理5T） 核心技术：微纳米膜分离技术 成都澜谷科技科技有限公司 2017年5月
北京博鑫精陶环保科技有限公司 目录 1. 项目概况................................................................................................................................. - 1 - 1.1编制依据、资料及采用的规范和标准........................................................................ - 1 - 1.2编制原则........................................................................................................................ - 1 - 2.进出水水质概况....................................................................................................................... - 2 - 2.1水量水质指标................................................................................................................ - 2 - 2.2设计工艺流程图............................................................................................................ - 2 - 2.3工艺流程介绍................................................................................................................ - 2 - 3核心技术介绍........................................................................................................................... - 3 - 3.1 微纳米处理技术介绍................................................................................................... - 3 - 3.2 应用领域：................................................................................................................... - 3 - 3.3 微纳米过滤设备技术特点：....................................................................................... - 3 - 4.中水回用微集成设备设计介绍............................................................................................... - 4 - 4.1 隔油池........................................................................................................................... - 4 - 4.2 反应池................................................................................................. 错误!未定义书签。 4.3沉淀池............................................................................................................................ - 4 - 4.4 气浮机................................................................................................. 错误!未定义书签。 4.5 5m2MBR ........................................................................................................................ - 4 - 4.6 污泥处理....................................................................................................................... - 4 - 5设备投资概预算....................................................................................................................... - 5 - 5.1设备配置清单...................................................................................... 错误!未定义书签。 5.2设备投资概预算............................................................................................................ - 5 - 6.运行成本估算........................................................................................................................... - 6 -
油田污水处理技术发展趋势 在原油生产的过程中会产生大量的污水，如果这部分污水不经过处理就排放到外界环境中，会给外界环境产生极大的污染。在另一方面，目前我国政府十分重视环境保护以及水资源保护工作，在这一背景下，油气生产公司只有采取一切措施对污水进行处理才符合我国的相关要求，处理后的污水不但可以排放到外界环境中，而且还可以用于油井回注，由此可见，污水处理可以为油气生产企业带来一定的经济利益。目前，油田污水处理技术已经取得了较大的进步，但是各种污水处理技术仍然存在一定的缺陷，针对此问题，本次研究首先对污水处理的重要性以及发展现状进行简单分析，在此基础上，提出污水处理技术的未来发展趋势，为推动污水处理技术的进一步发展奠定基础。 一、油田污水处理重要性分析 我国属于世界石油大国之一，经过多年的发展，石油已经成为我国经济发展的动力，目前，新能源正在如火如荼的发展，但是仍然无法动摇石油资源的地位。对于石油产业而言，其产业链相对较长，产业链的任何一部分都会对社会产生较大的影响。我国的石油产业已经进入到了成熟阶段，大多数油田已经进入到了开发的中后期阶段，在原油开发的中后期阶段中，原油的含水量相对较高，原油被开采出地面以后需要对其进行油水分离，进而会产生大量的污水，污水的组成十分复杂，部分污水中含有大量的重金属离子，这部分离子会对土壤产生极大的破坏。在原油生产过程中，还有一定污水称之为含油污水，所谓含油污水主要指的是含有原油的污水，这部分污水的排水量相对较大，也会对周围的环境产生较大的破坏。为了推动我国能源的可持续发展，同时达到环境保护的基本目标，对油田的污水进行处理十分重要。 二、油田污水处理技术现状 油田污水处理主要指的是采取一切方法将污水中的有害成分除去，或者将有害成分的含量降至某一标准，使得污水可以得到循环利用或者可以达到排放标准。目前，我国油田在进行污水处理的过程中所采取的方法相对较多，针对污水中有害成分的不同，可以采取不同的污水处理方法。 物理分离是油田常见的污水处理方法，该种方法就是采用物理手段将污水中的水分和悬浮物分离，一般情况下，物理分离方法所使用的设备都相对较为简单，设备的操作难度相对较低，其中，重力分离技术、气浮分离技术都属于物理分离技术。重力分离技术主要是利用水分子与油分子密度的不同，进而将两者分离，该种分离方法可以对油田污水进行大量处理。气浮分离技术主要是在污水中充入一定量的气体，进而使得污水中产生一定量的气泡，原油可以附着于气泡上，然后被气泡携带出水面，该种方法进行油水分离的效果相对较好。 由于物理分离技术很难将污水中的有害物质全部除去，因此，大多数油田也引进了化学处理技术，所谓的化学处理技术就是向污水中添加一定量的化学试剂，通过化学反应的方式将污水中的有害物质除去，常见的化学处理技术有絮凝技术、缓蚀技术、阻垢技术以及电脱技术。絮凝技术主要是对污水进行过滤之前，向污水中加入一定量的试剂，进而可以使得有害物质呈现出絮状结构存在于污水中，此时受到重力的影响，絮状物将会下沉，然后通过污水过滤就可以将其除去，该种方法还可以用于污水中的细菌处理。污水中含有部分腐蚀性物质会对金属产生腐蚀，腐蚀产物也属于有害物质，通过向污水中加入一定量的缓蚀剂，能有效避免污水的腐蚀作用，防止污水中的有害物质增加，该项技术就是缓蚀技术。通过对污水中的成分进行分析后发现，污水中含有大量的碳酸盐，这部分物质会在物体的表面形成垢，通过向污水中加入一定量的阻垢剂能有效避免出现结垢现象。电脱技术主要是通过电化学的方式对污水中的有害成分进行处理，其主要原理就是向污水中增加电流，通过氧化还原反应的方式将污水中有机物或某些重金属离子除去。
油田污水处理工艺的设计 在我国的经济发展以及技术进步的过程中，对于环境保护工作越来越重视，各行各业都进行了很大力度的整改监督措施，来保障生产过程中不对环境造成影响。在我国的油田开发生产过程中，由于生产产生的废弃水的不断增加，导致了我国的油田污水对环境的污染越来越严重，因此我们要从根本上进行油田污水的处理，文章主要针对油田污水处理工艺的相关设计工作进行分析。 标签：油田污水处理；存在的问题；处理工艺；含油污水 Abstract：In the process of economic development and technological progress in our country，more and more attention has been paid to environmental protection，and great efforts have been made in various industries to carry out rectification and supervision measures to ensure that the production process does not have an impact on the environment. In the process of oil field development and production in our country，the waste water produced by production is increasing，which leads to the pollution of oil field sewage to the environment more and more seriously，so we should deal with the oil field sewage fundamentally. This paper mainly analyzes the related design work of oilfield wastewater treatment process. Keywords：oilfield sewage treatment；existing problems；treatment process；oily sewage 前言 在我国的油田开采施工中，由于产量的不断增多，造成了油田废水的不断增多。油田废水在很大程度上能够对环境造成污染，严重的破坏了环境生态平衡。在通常意义上来讲，油田污水主要的构成有盐类物质，苯酚类物质，油破乳剂物质以及其他能够对环境造成污染的化学物质等等。在我国的石油化工领域中，高浓度的废弃水以及高碱性的废弃水是造成环境严重污染的源头，我们必须要在石油化工行业生产的过程中，对上述影响环境的废弃水进行处理。本文主要针对废弃水的处理工艺进行详细的论述，从废弃水处理工艺的问题入手，找出问题出现的原因，给出具体的处理和优化意见。下面进行详细的论述。 1 在油田污水进行处理的过程中存在的主要问题 在油田污水处理工艺实施的过程中，主要的问题有四个，首先是重力沉降以及过滤问题，其次是低温并且含油污水的处理问题，再次是稠油条件下的污水处理问题，最后是三元复合形式的污水处理问题，针对这些问题进行详细的分析。 1.1 重力沉降以及相关的过滤工艺是油田污水处理工艺的主要问题 在进行油田污水处理工艺的过程中，重力沉降污水处理工艺在应用的过程
油田含油污水处理技术分析 石油作为重要的战略资源，而且当前社会发展过程中，对石油需求量较大，这也对石油开采加工提出了更高的要求。在石油开采加工过程中，其对环境会带来较大的污染，特别是石油工业对水资源所带来的污染现象十分严重。当前我国大部分油田都进入到了开采的中后期，这也导致大部分地区的水质日趋复杂化，油田开采过程中的污水处理存在较大的难度。为了实现对水资源的有效保护，需要运用油田含油污水处理技术，在满足油层开发需求的同时，通过对含油污水的处理来实现对水资源的有效保护，实现对污水的回收利用，确保油田经济效益的提高。文章从含油污水概述入手，分析了含油污水处理的现状，并进一步对含油污水处理技术和不同处理阶段的方法选择进行了具体阐述。 标签：含油污水；处理技术；处理现状；处理方法 前言 在油田开采的中后阶段，需要利用高压水来稳定油层压力，因此大部分油田都会采用注水的方法来进行开采，可以说在石油开采过程中，水作为重要介质。因此在石油工业开采过程中会产生较多的污水，这就需要对这些大量的含油污水进行有效处理，以此来实现对水资源的有效保护，实现污水的回收利用，在获得良好经济效益的同时，实现对环境的有效保护。 1 含油污水概述 1.1 含油污水的来源 在油田开采的中后期，需要利用注水的方式进行石油的开采，以此来减少死油区，提高石油的开采效率。这样在石油开采过程中，水作为开采的重要介质，通过产生出大量的伴生水，然后将伴生水与油气分离后来获取到合格的油气产品。在伴生水分离后，水中会含有大量的原油和杂质，由于产生大量的含油污水。 1.2 含油污水的分类 在当前油田开采过程中，采出液呈现出水包油的乳状液，而且水中分散的油珠大小不同，因此將油类在水中分散的粒径大小和去除难易程度，将含油污水中的油类物质大致划分为四种形态： 第一种形态是浮油，其在污水含油量中占的比例大致在65%和70%之间，浮油油珠粒径通常在100μm以上，通常会飘浮在水面上，并在水面上形成一层油膜或是油层。 第二种形态是分散油，这种分散油稳定性较差，以静止或是自然聚集的形态存在，有时还会以油滴的形态浮在水面上，相较于浮油的粒径，分散油的粒径相
油田污水处理设备的主要工艺及原理 一、油田污水处理的主要工艺及原理 油田污水处理的基本工艺：原油脱出的采油污水首先加入氧化剂，对污水中硫化物进行部分氧化处理，再加入沉淀剂，对污水中剩余的二价硫进行沉淀去除；加入有机高分子絮凝剂，对污水中的沉淀物、油等物质进行絮凝处理；加杀菌剂进行杀菌处理，同时进行沉降分离；经过粗过滤，再经精细过滤，达到注水水质标准；滤后水进行光电杀菌处理，在处理后水进入净水罐前，加入缓蚀阻垢剂进行缓蚀阻垢处理，净水罐水用于回注。它解决了高含硫、高细菌含量、高矿化度的采油污水处理问题，达到低渗透油田回注用水水质标准，保护了环境，节约了水资源。 油田污水处理设备的发展现状：油田污水处理设备包括油田回注污水处理设备和污水外排达标处理设备，主要建设在联合站内的污水处理系统中或污水处理站，是油田地面工程的重要组成部分。 二、油田污水处理的除油设备 除油设备是采油污水处理中广泛应用的设备，它的主要作用是除去污水中的残余原油，以防油珠注入地下堵塞地层。油田污水处理过程中常见的除油设备有以下几种： 1、立式除油罐立式除油罐是一种重力分离型除油构筑物，它是利用油粒在油水中的相对密度差的原理，使粒径较小的油粒随水流动，不断碰撞聚成大的油珠而上浮以达到油水分离的目的。这种设备对污水中含油>100mg/L时除油效果较好，可达98%以上，缺点是污水停
留时间长，容积大。目前有两种强化措施可进一步提高除油效率，即降低立式除油罐的高度，加大除油罐面积；在罐内沉降区安装蜂窝斜管或斜板。 2、横向流除油器该设备是在斜板除油器的基础上发展起来的，由含油污水的聚结区和分离区两部分组成，具有独特结构、水流流态及高效的性能，已应用于大庆油田。 3、压力组合除油装置为了提高除油构筑物单位容积处理能力及防止氧进入含油污水处理系统，在粗粒化及斜板除油技术基础上采用压力除油、压力沉降及除油、沉降合一等几类设备，由于采用了聚结技术、斜管分离技术等，提高了分离效率。设备体积小，目前已有定型设备销售。 4、气浮选设备投入运行后除油效果良好。在油田获得广泛应用。 5、旋流分离器能实现油水分离，是开发的一种高效除油设备，国内引进数套用于污水除油的水力旋流器，同时开展国产化研究，已在胜利等油田得到应用。这种设备具有体积小、效率高、投资和操作费用较低等特点。国外对含油污水的处理已开发出一些新的设备，如新型密闭浮选箱、水力旋流器、各种组合式油水分离器等。
废水处理设备设计方案 用户名称: 设备名称：含油废水处理装置 设计单位:江苏高能机电工程有限公司日期：二0一二年一月
目录 一、工程概况 ...................................................................................................................... 错误!未定义书签。 二、基础资料 ...................................................................................................................... 错误!未定义书签。 1、污水水量 ................................................................................................................ 错误!未定义书签。 2、处理能力 ................................................................................................................ 错误!未定义书签。 ３、污水进水水质?错误!未定义书签。 ４、污水出水水质 ...................................................................................................... 错误!未定义书签。 三、设计依据 ...................................................................................................................... 错误!未定义书签。 四、设计范围及原则 .......................................................................................................... 错误!未定义书签。 五、设备施工说明?错误!未定义书签。 六、工艺流程及说明?错误!未定义书签。 １、处理工艺流程?错误!未定义书签。 2、工艺流程说明 ........................................................................................................ 错误!未定义书签。 3、污泥及浮油处理说明?3 七、设备技术参数 .............................................................................................................. 错误!未定义书签。 1、隔栅井 .................................................................................................................... 错误!未定义书签。 2、隔油池?错误!未定义书签。 3、调节池 .................................................................................................................... 错误!未定义书签。 4、上向除油器?错误!未定义书签。 ５、四级反应系统 ...................................................................................................... 错误!未定义书签。 6、下向分离器 ............................................................................................................ 错误!未定义书签。 ７、上向分离器 .......................................................................................................... 错误!未定义书签。 8、过滤系统 ................................................................................................................ 错误!未定义书签。 9、加药装置?8 10、污泥处理系统?错误!未定义书签。 八、系统控制说明?错误!未定义书签。 九、主要构筑物表 .............................................................................................................. 错误!未定义书签。 十、主要设备及材料表?错误!未定义书签。 十一、电器功率及运行成本?错误!未定义书签。 １、配套电器功率 ...................................................................................................... 错误!未定义书签。 2、运行成本分析 ........................................................................................................ 错误!未定义书签。十二、工程的施工安装、调试及基本管理 ...................................................................... 错误!未定义书签。十三、操作管理人员的培训及建议 .................................................................................. 错误!未定义书签。十四、公司简介?错误!未定义书签。 十五、相关图纸?错误!未定义书签。
污水处理工艺流程 工业废水处理理论 一、工业废水（Industrial Wastewater）的含义和分类 定义：指工业企业各行业生产过程中产生和排放的废水。 包括：生产污水（包括生活污水）和生产废水两大类。 二、工业废水的分类、种类、指标 1分类 按行业的产品加工对象：冶金、造纸、纺织、印染等。 按工业废水中主要污染物分：无机废水（电镀、矿物加工），有机废水（食品加工） 按废水中污染物的主要成分：酸性、碱性、含酚等 按处理难易程度和危害性分：易处理危害性小的废水，易生物降解无明显毒性的废水，难生物降解又有毒性的废水。 2工业废水造成环境污染的种类 1)含无毒物质的有机废水和无机废水的污染； 2)含有毒物质的有机废水和无机废水的污染； 3)含有大量不溶性悬浮物废水的污染； 4)含油废水产生的污染； 5)含高浊度和高色度废水产生的污染； 6)酸性和碱性废水产生的污染； 7)含有多种污染物质废水产生的污染； 8)含有氮、磷等工业废水产生的污染。 三、工业废水处理方法概述 1 工业废水的物理处理（Physical Treatment） 定义：应用物理作用没有改变废水成分的处理方法称为物理处理法； 操作单元（Operating Units）：调节（Adjust）、离心分离（CentrifugalSeparation）、除油（Oil Elimination）、过滤（Filtration）等。 废水经过物理处理过程后并没有改变污染物的化学本性，而仅使污染物和水分离。 2 工业废水的化学处理（Chemical Treatment） 定义：应用化学原理和化学作用将废水中的污染物成分转化为无害物质，使废水得到净化的方法称为化学处理。 操作单元（Operating Units）：中和（ Neutralization）、化学沉淀（ Chemical Precipitation）、药剂氧化还原（Chemical Oxidation Reduction）、臭氧氧化(Ozone Oxidation )、电解(Electrolysis)、光氧化法(Photo- Oxidation)等。 污染物在经过化学处理过程后改变了化学本性，处理过程中总是伴随着化学变化。 3工业废水的物理化学处理（Physic-chemicalTreatment） 定义：废水中的污染物在处理过程中是通过相转移的变化而达到去除的目的的处理方法称为物理化学处理。 操作单元（Operating Units）：混凝（Coagulation）、气浮（Floatation）、吸附(Adsorption)、离子交换(Ion Exchange)、电渗析(Electro-dialysis)、扩散渗析(Diffusion Dialysis)、反渗透(Reverse Osmosis)、超滤(Ultra Filtrate)等。 污染物在物化过程中可以不参与化学变化或化学反应，直接从一相转移到另一相，也可以经过化学反应后再转移。
油田污水处理工艺的设计 摘要：在油田的开发过程中，油气田废水增加严重污染了生态环境。油田污水含有油破乳剂，盐，苯酚，硫和其他环境污染物质，石化工业是高浓度碱渣废水的来源和组成。本文就油田污水处理工艺存在的问题浅论，并着重对油田污水处理工艺进行分析。 关键词：田污水处理；污水处理工艺 1油田污水处理存在的问题 1.1重力沉降和过滤 重力沉降除油率小，解决短期停留时间，除油效果不好。由于水力停留时间短，密度小的颗粒与水流出；罐底污泥不能及时排出，污泥厚度达到设置的喷嘴附近，落絮体颗粒容易流出来的水，悬浮物不能得到有效的解决，使过滤装置的水质量差，导致一个滤波器不能有效地发挥作用，水质波动使污水达标排放不稳定。固体的过程中根据实际情况适当调整以使其达到标准。 1.2低温含油污水处理 随着石油勘探的不断深入，操作温度含油污水处理技术发展和促进生产的流体。由于温度低油水分离效果不好造成水油浓度。所以我们现在必须行动了废水处理工艺进行调整，以适应低温污水处理。 1.3稠油污水处理 油田污水处理和回收并不简单。对低渗透油藏和稠油区块注入水的质量要求非常严格，可以添加水或蒸汽使大部分的污水排放到环境。稠油污水处理仍面临矿山废水的问题，由于其前端油水分离效果不理想，使污水油含量和泥质含量高，水和废水含有大量的人工合成和形成胶体物质，生化需氧量和化学需氧量的比例是非常低的。目前，油田采出液含水率已达90%以上，生活废水约80000立方米，而排放率只有30%左右。提高采油污水处理率和使用有效的深度处理工艺解决了污水排放问题。 1.4三元复合驱油技术 石油被称为工业发展的血液，随着我国工业技术的迅速发展，大多数油田已进入三次采油阶段。在油田行业三元复合模式是最典型的采矿方法，尽管这一技术是优秀的，但它是水，但水含有大量驱油剂，表面活性剂、石油和化学组成。如何解决这些问题，成为了水处理领域和石油领域面临的新课题。 2油田污水处理工艺分析
油田含油污水处理工艺 目前我国很多陆地油田都属于渗透性油藏，在油田生产开采中后期阶段，这种情况下都会采取注水开发工艺，而注水工艺的水源主要是来自油田含油污水处理后的净化水，而少量经过生化处理后的水进行外排，但是根据相关水质标准要求，油田含油污水外排一定要达到污水综合排放相关排放标准的具体要求。这就要求油田企业必须要针对污水处理工艺进行不断改进，这样才能满足生产实际需求。 1 污水处理工艺改进 1.1 增加预脱水器 由于目前油田生产规模在不断扩大，导致来液量急剧增加，联合站的原油脱水处理工艺流程经常会处在超负荷运行状态下。针对这种现象，可以通过现有的脱水系统进行扩建改造，在其中引入与脱水器，来针对来液进行预处理，这样就能够有效提升油田脱水处理系统出口处的含油标准，保证整个生产系统实现正常运行。 易脱水处理主要具有以下一些优点：首先，预脱水技术采用了范围相对比较大的油水液面调节技术，从而使得预脱水器实际的分离适应力得到有效提升，能够完全满足油田在不同生产开采阶段油水分离的实际需求。其次，充分运用了中间层洗涤技术。根据来液物性的差异，针对中间层的厚度进行合理控制，以此来充分保证油水实现有效分离。最后，通过设置水力排砂机构，针对脱水器进行定期冲砂处理，这样就能够充分保证实现正常运转。 1.2 污水处理系统改进 在实际进行污水处理的过程中，通常情况下都会采取多个核桃壳过滤器并联运行的方式，并且在每个核桃壳过滤器把顶部设置了相应的加油口，而且在核桃壳过滤器的进出口位置要分别设置相应的取样点。当整个过滤系统在投产使用后，由于进入过滤器内部的油污以及一些胶质物质会对核桃壳滤料产生较大的影响，从而导致滤料出现被污染现象，甚至出现板结或者滤速降低、水质变化等现象，在经过过滤后，水质不能满足实际要求。他这种情况在一些联合站超负荷运行状态下表现得尤为明显，如果来液中含有大量的杂质、乳化液、油污，就会导致在整个处理过程中整体处理质量，甚至在一些情况下经过过滤后的污水水质出现变坏现象。
毕业设计（论文）任务书
本科生毕业设计（论文）须知： 认真学习理解《沈阳化工大学本科生毕业设计（论文）管理规范》。 努力学习，刻苦钻研，勇于实践创新，保质保量的完成任务书规定的内容。
3.尊敬指导教师，虚心向指导教师请教。 4.独立完成毕业设计(论文)任务，不得抄袭和弄虚作假。 5.要严格遵守纪律，服从领导，爱护仪器设备，遵守操作规程和各项规章制度。 6.负责打扫实验室、设计室卫生，确保学习场所整洁、安静。 7.按照任务书规定的工作进程认真填写毕业设计（论文）工作手册。 8.毕业设计（论文）完成后，将任务书同毕业设计（论文）一同交给指导教师。 摘要 随着工业进程的深入，工业化发展迅速，石油化工行业也得到了迅猛的发展。同时也带了各种环境污染问题，炼油废水排放量大，油类物质浓度高，污染物成分复杂，直接排入自然水体或土壤对环境危害巨大，因此对炼油厂含有废水进行处理与回用是及其必要的。 本设计中炼油厂含油废进水水质情况：pH：6-9、石油类： 300-1200mg/L、COD Cr：500mg/L、BOD5：400mg/L、SS：500mg/L、NH4-N：25mg/L、S2-：20mg/L。根据炼油厂含油废水的水量、水质特点分析、结合当地自然条件、排水标准要求等因素，进行工艺比较及一系列参数论证，确定的工艺流程为：含油废水→细格栅→集水池→隔油罐→油水分离
器→调节池→一级涡凹气浮、二级溶气气浮→水解酸化→初沉池→A/O反应池→二沉池→臭氧消毒→出水。含油废水通过细格栅后进入集水池，经提升泵提升后进一次进入隔油池和油水分离器，去除大部分悬浮油，一级涡凹气浮和二级溶气气浮能去除废水中剩余的悬浮油和绝大部分分散油。水解酸化池能提高含油废水的可生化性，为后续的A/O工艺提供较为稳定的进水水质，A/O反应池由缺氧池和好氧池组成，具有良好的脱氨和降解有机物能力。经二沉池沉淀和臭氧消毒后出水。污泥经浓缩脱水后外运处置。 方案预计的出水水质各项指标：pH：6-9、石油类≤L、COD Cr≤50mg/L、BOD5≤10mg/L、SS≤50mg/L、NH4-N≤5mg/L、S2-≤L，达到《石油炼制工业污染物排放标准》（GB-31570-2015）中的水污染物排放要求。方案预期石油类去除率为99%以上，COD Cr去除率为90%以上、BOD5去除率为%以上、SS去除率为90%以上、NH4-N去除率为80%以上、S2-的去除率为%以上。 该工艺对炼油厂含油废水的处理具有良好的预期效果，与老工艺相比较具有明显得优点，运行稳定处理效果好，在炼油废水的处理具有广阔的应用前景。 关键词：含油废水；隔油；A/O工艺
