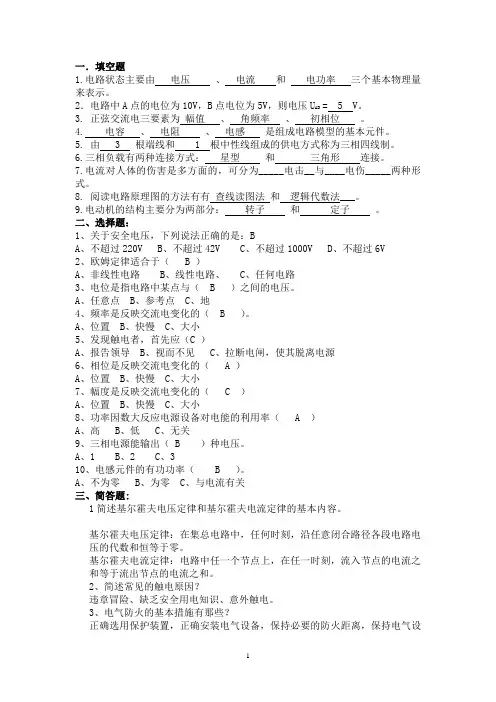

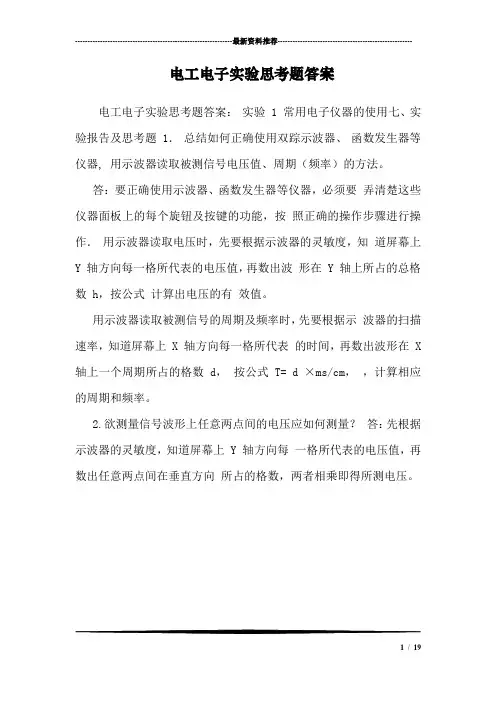

用示波器观察信号发生器的波形时，测试线上的红夹子和黑夹子应如何连接？
黑色是接地线，红色是信号线，接地线需要连接到待测试设备的地，红色连接被测信号。
晶体管毫伏表测量的电压是正弦波有效值还是峰值？
正弦波有效值
线性电阻与非线性电阻的概念是什么?
电阻两端的电压与通过它的电流成正比，其伏安特性曲线为直线这类电阻称为线性电阻，其电阻值为常数；反之，电阻两端的电压与通过它的电流不是线性关系称为非线性电阻，其电阻值不是常数。一般常温下金属导体的电阻是线性电阻，在其额定功率内，其伏安特性曲线为直线。象热敏电阻、光敏电阻等，在不同的电压、电流情况下，电阻值不同，伏安特性曲线为非线性。
如何计算线性电阻与非线性电阻的电阻值
选几个点做电压和电流的曲线，线性的就是斜率或者斜率的倒数，非线性的就是一个电压对应一个电流，相除就是该电压和电流下的电阻
稳压二极管与普通二极管有何区别，其用途如何？
二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，电路中常把它用在整流、
稳压二极管的稳压原理：稳压二极管的特点就是加反向电压击穿后，其两端的电压基本保持不变。而整流二极管反向击穿后就损坏了.这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。稳压二极管用来稳压或在串联电路中作基准电压
整流二极管和稳压二极管都是PN半导体器件.所不同的是整流二极管用的是单向导电性.稳压二极管是利用了其反向特性.在电路中反向联接.
在求戴维宁等效电路时，做短路试验，测Isc的条件是什么？在本实验中可否直接作负载短路试验？
与电源串联的电阻不能太小，否则烧坏电源或电阻。
说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。
叠加法，戴维宁等效电路，诺顿定理
明确功率因数提高的实验定理，根据实验观察结果，计算出功率因数的计算值，并与测量值相比较，分析其不同原因。
功率因数随负荷的变化而变化
分析星形连接不对称负载在无中线的情况下,当某项负载开路或短路会出现什么情况
短路情况：如果另外两相负载能耐高压，这种情况没问题；如果另外两相负载不能承受高压，那另外两相负载也会烧坏。
开路情况：另外两相负载没问题，只是电压不是很稳
在实验中，为什么要将380V的市电线电压将为220V的线电压使用？
380V为线电压，220V为相电压。380V通常用在工业等大负荷，而220V常用在各种单相的小符合。你实验中用的设备都是单相的，只能用220V
在电动机正反转控制线路中，为什么必须保证两个接触器不能同时工作？采用那些措施可以解决次问题，这些方
正反转控制线路就是调其中的两相，如果两个接触器同时工作就会造成线路短路。解决措施：
两个接触器常闭触头互锁，另外一个就是按扭互锁。
在电动机控制回路中,热继电器和熔断器各起什么作用?两者能否互相替换?
热继电器主要是起到过载保护作用还有因三相电流不平衡、缺相引起的过载保护，而保险丝主要起短路保护作用和限流保护。两者不能互相替换，因为当线路发生短路时热继电器需要内部的保护机构一定时间来发热令原本是常闭的触点断开，响应时间自然要比保险丝要长，起不到及时的保护作用，而且热继电器当常闭触点断开后（令控制回路断开）过来一段时间内部的保护机构慢慢的冷却后原本断开起保护的常闭触点又复位闭合了，此时如果短路还没有解决的，常闭触点又一次的断开，这样如此的循环下去。
中国石油大学(华东)现代远程教育 实验报告 课程名称:电工电子学 实验名称:三相交流电路 实验形式:在线模拟+现场实践 提交形式:在线提交实验报告 学生姓名:王武明学号: 164５7７３0０0３ 学习中心:安徽宣城教学服务站 提交时间: 2017年 5 月６日
?当三相电路对称时,线、相电压与线、相电流都对称,中线电流等于零,而线、相电压满足:? (2)三角形连接的负载如图2所示: 其特点是相电压等于线电压:?线电流与相电流之间的关系如下: ?当三相电路对称时,线、相电压与线、相电流都对称,此时线、相电流满足: ?２、不对称三相电路?在三相三线制星形连接的电路中,若负载不对称,电源中点与负载中点的电位不再相等,称为中点位移,此时负载端各相电压将不对称,电流与线电压也不对称。 在三相四线制星形连接的电路中,假如中线的阻抗足够小,那么负载端各相电压基本对称,线电压也基本对称,从而可看出中线在负载不对称时起到了特不重要的作用。但由于负载不对称,因此电流是不对称的三相电流,这时的中线电流将不再为零、 在三角形连接的电路中,假如负载不对称,负载的线、相电压仍然对称,但线、相电流不再对称。?假如三相电路其中一相或两相开路也属于不对称情况。 3、三相负载接线原则?连接后加在每相负载上的电压应等于其额定值。 三、实验设备 1、灯箱一个(灯泡,2２0V,25W)(DG0４—S) 2、交流电压表一个(300V,6００V)(DＧ05３) ３、交流电流表一个(５A、10A)(DG０５3) 四、实验内容及步骤 1、本实验采纳线电压为2２０V的三相交流电源。测量该电源的线电压(U AB、ＵBC、U CA)与相电压(ＵＡＯ、U BＯ、U CＯ),并记录之。 2、星形对称有中线:按图1接线,每相开3盏灯。测各线电压、各相电压、各相电流、两中点间电压UＯO',记录于表1中。 图1 Y接电路 3、星形不对称有中线:各相灯数分不为1、2、3盏。重复步骤2,观察灯泡亮度有无变化。
大学生电工实训总结 篇一：大学生电工电子实习报告 实习内容及目的：收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。 辨认测量：①学会了怎样利用色环来读电阻，然后用万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上数据，以提高下一步的焊接速度;②学会了怎样测量二极管及怎样辨认二极管的“+”，“—”极，③学会了怎样利用万用表测量三极管的放大倍数，怎样辨认三极管的“b”,“e”,“c”的三个管脚;④学会了电容的辨认及读数，“╫”表示元片电容，不分“+”、“—”极;“┥┣+”表示电解电容(注意：电解电容的长脚为“+”，短脚为“—”)。 焊接体会：在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。
焊接顺序：①焊接中周，[大学生电工电子实习报告]为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装→②焊接电阻，前面我们已经将电阻别在纸上，我们要按R1——R13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)→③焊接电容，先焊接元片电容，要注意上面的读数(要知道223型元片电阻&103型元片电阻的区别,元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数)，紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极→④焊接二极管，红端为“+”，黑端为“—”→⑤焊接三极管，一定要认清“e”,“b”,“c”三管脚(注意： [V1，V2，V3，V4]和[V5，V6，V7]按放大倍数从大到小的顺序焊接)→⑥剩下的中周和变压器及开关都可以焊了→⑦最需要细心的就是焊接天线线圈了，用四根线一定要按照电路图准确无误的焊接好→⑧焊接印刷电路板上“”状的间断部分，我们需要用焊锡把它们连接起来→⑨焊接喇叭和电池座。 调试与检测：调试是一个非常艰难而又需要耐心的任务，但是它的目的和意义是十分重大的。我们要通过对收音机的检测与调试，了解一般电子产品的生产调试过程，初步
中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟+现场实践 提交形式：在线提交实验报告 学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术 学习中心：府谷奥鹏学习中心 提交时间：2019年11月1日
二、实验原理 答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （1）星形连接的负载如图1所示： 图1 星形连接的三相电路 A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标I表示线的变量，下标p表示相的变量） 在四线制情况下，中线电流等于三个线电流的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （2）三角形连接的负载如图2所示： 其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足： 2.不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。 如果三相电路其中一相或两相开路也属于不对称情况。 3.三相负载接线原则
南京邮电大学电工电子实验复习资料与试卷 一、实验操作 1、信号与系统操作实验请复习所做的实验。 主要掌握的要点： ①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式: (A)算子S在分子的幂次不高于分母的幂次。 (B)因需用积分器仿真，算子S (C)分母的常数项化成1。 ②能画出完整的系统模拟框图。 是负反馈项，其系数正、负异号后送输入端加法器。 (5)分母中为1的常数项不用任何运算模块 例如1： 画出幅频和相频图 例如2： 画出幅频和相频图
2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。画出题中电路对应的系统模拟框图。（20分） 写出传输函数H(S)（10分） 画出题中电路对应的系统模拟框图（10?分） 在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。（10分）(需包含半功率点 与谐振频率点) 设计由DAC0832完成。根据实验课题的 要求输出正负斜率锯齿波上升或下降的台阶数大于或等于16个台阶，可用4位二进制数，根据输出电压选定数字输入端。 输出电压的计算公式为： 其中：VREF 参考电压，Dn 是二进制数转换为等值的十进制数。 由输出电压的计算公式可知，4位二进制数接在不同的数字输入端，转换的Dn 值不同，输出电压也就不同。 假设：输入的二进制数为“0000～1111”， 当接在D0～D3端时：
Dn=D3+D2+D1+D0=8+4+2+1=15,若V REF为5V时， U0=-(5/256)×15=—0.29V; 当接D3～D6端时： Dn=D6+D5+D4+D3=64+32+16+8=120, U0=-(5/256)×120=—2.34V 当接D4～D7端时： Dn=D7+D6+D5+D4=128+64+32+16=240, U0=-(5/256)×240=—4.6875V 注意：输出电压U0 讨论： LM324运放的输出是一个对管，～–3.5V。所以，U0的输出不能超出+3.5V 在开关K2K1的控制下，实现三种不同波形的输出。 当K2K1＝01时， 转换器输入的二进制数为0000～1111为加法计数; 当K2K1＝10时， 转换器输入的二进制数为1111～0000为减法计数； 当K2K1＝11时， 转换器先输入0000～1111,再输入1111～0000为16进制（或八进制）的可逆计数器。
电子电工综合实验论文 专题：裂相（分相）电路 院系：自动化学院 专业：电气工程及其自动化 姓名：小格子 学号： 指导老师：徐行健
裂相(分相)电路 摘要: 本实验通过仿真软件Mulitinism7，研究如何将一个单相的交流分裂成多相交流电源的问题。用如下理论依据：电容、电感元件两端的电压和电流相位差是90度，将这种元件和与之串联的电阻当作电源，这样就可以把单相交流源分裂成两相交流电源、三相电源。同时本实验还研究了裂相后的电源接不同的负载时电压、功率的变化。得到如下结论： 1.裂相后的电源接相等负载时两端的电压和负载值成正相关关系； 2.接适当的负载，裂相后的电路负载消耗的功率将远大于电源消耗的功率； 3.负载为感性时，两实验得到的曲线差别较小，反之，则较大。 关键词：分相两相三相负载功率阻性容性感性 引言 根据电路理论可知，电容元件和电感元件最容易改变交流电的相位，又因它们不消耗能量，可用作裂相电路的裂相元件。所谓裂相，就是将适当的电容、电感与三相对称负载相配接，使三相负载从单相电源获得三相对称电压。而生活和工作中一般没有三相动力电源,只有单相电源,如何利用单相电源为三相负载供电,就成了值得深入研究的问题了。 正文 1．实验材料与设置装备 本实验是理想状态下的实验，所有数据都通过在电路专用软件Multisim 7中模拟实验测得的；所有实验器材为（均为理想器材） 实验原理： (1). 将单相电源分裂成两相电源的电路结构设计 把电源U1分裂成U1和U2输出电压，如下图所示为RC桥式分相电压原理，可以把输入电压分成两个有效值相等，相位相差90度的两个电压源。 上图中输出电压U1和U2与US之比为
电子电工实习总结归纳 一、实习目的 电工电子实习的主要目的是培养学生的动手能力。对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培养理论联络实际的能力，提高分析解决问习题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 二、实习器材 (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)锡丝：由于锡它的熔点低，焊接时，焊锡能迅速漫步在金属外表焊接结实，焊点光亮美观。 (4)两节5号电池。 （5）收音机（调频、调幅收音机实验套件及贴片调频收音机实验套件）。 三、实习内容 第一部分：调频、调幅收音机的组装制作。 这是本次实习的主要环节。实习第一天拿到器材后我们并没有直接做。
先是听指导教师详细讲解各器件的用途与组装方法以及实习中用到的工具的使用及安全知识教育。之后我们组成员就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。因此对电烙铁这一关我们是不敢漫不经心的。元器件的识别：电路板上涉及到很多元件，二极管，三极管，电阻，电容（瓷片电容、电解电容），变压器等等。电阻需要按色环来区别其电阻值，二极管，电解电容器的负极，三极管的三个引脚连接顺序等等有许多注意事项。瓷片电容两只引脚长度相等使用时不考虑正负极，其电容值标于电容器上。假如不细心分辨，很可能出现没必要要的费事。好在我们组的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很骄傲。 总结归纳起来我们的实习过程大概分为以下几个步骤： (一)熟悉电路元件，掌握烙笔的使用方法 (二)发收音机装配零件，检查和熟悉各种零件 (三)熟悉收音机的装配图 (四)焊接各种零件及进行最后的组装。 印刷电路板： 过程中也遇到了不少的问习题。如何使得焊接既美观又结实，这是我们讨论得重点，虽然我们最后还是没有做到很好，但是通过实习我们的认识更进一步了。如何安排元件装的顺序也是一大问习题。装元件
实验一 电位、电压的测定及基尔霍夫定律 1.1电位、电压的测定及电路电位图的绘制 一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法 三、实验内容 利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。 1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。（先调准输出电压值，再接入实验线路中。） 2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。 3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。 图 1-1
四、思考题 若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？ 答： 五、实验报告 1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。 答： 2. 完成数据表格中的计算，对误差作必要的分析。 答： 3. 总结电位相对性和电压绝对性的结论。 答：
1.2基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、实验内容 实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1. 实验前先任意设定三条支路电流正方向。如图1-1中的I1、I2、I3的方向已设定。闭合回路的正方向可任意设定。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 三、预习思考题 1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。 答： 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？ 答：
电子电工实习总结3篇 一、实习主要内容： 焊接技术的要领可用“五步法”概括：准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁。 焊接前我们要1.清除元件表面的氧化层(对于元件管脚镀层未氧 化或有效时间不长的，本过程可以省略)。2.元件引脚的弯制成形。 左手用镊子紧靠电阻的本体，夹紧元件的引脚，使引脚的弯折处， 距离元件的本体有两毫米以上的间隙。有的元件安装孔距离较大， 应根据线路板上对应的孔距弯曲成形。 我们进行了立方体焊接和练习板上焊接的操作。练习时不断总结，把握加热时间、送锡多少，以便为电子套件的组装焊接奠定基础。 2、电子套件的组装 (1)元器件的识别和检测：电子套件中有许多元器件，有二极管、三极管、电阻、电容、驻极体等等。在组装之前要对元器件进行识 别和检测，看标称值与实测值是否相近，一边确定元器件是否符合 要求。需要注意电阻应该按照色换来区别其电阻值，二极管、电解 电容的正负极，三极管的三个引脚连接顺序等等。 (2)印制电路板的焊接：将元器件按照电路图组装在电路板上， 然后焊接好。 二、实习收获 3、比较具体的收获：①学会了怎样利用色环来读电阻，然后用 万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上 数据，以提高下一步的焊接速度;②知道了哪些是整流二极管、稳压 二极管、开关二极管、发光二极管;学会了怎样测量二极管及怎样辨 认二极管的正负极;测整流二极管时可以将二极管接到万用表的蜂鸣档，红表笔接正极，黑表笔接负极，测正向电压，若显示是0，表 示短路;若显示1，表示开路或反向;③学会了怎样利用万用表测量
三极管的放大倍数，怎样辨认三极管的“b”、“e”、“c”的三个 管脚;④学会了电容的辨认及读数，瓷片电容，不分正负极;电解电 容的长脚为“+”，短脚为“—”。⑤知道了什么是驻极体、石英晶 振等原来没有接触过的元器件。⑥知道了焊接原理和技术和技巧。 ⑦知道了电子产品的大致生产过程。 4、提高了我的团队协作能力。比如：组装电话机的时候，经常 需要别人帮忙摁住电路板或者需要别人帮忙拿住吸锡器等，我们几 个做电话的同学总是在需要帮忙的时候相互帮忙，一起讨论所碰到 的问题，这些过程极大地培养了我的团结协作能力。 1、焊接的时候，先把电烙铁在焊点处放一会儿，然后送焊锡丝 过去，待锡丝熔化部分之后，把焊锡丝放到烙铁对面就可以焊出比 较好的焊点。 3、做任何事情，一定要细心和有耐心。无论是焊接操作还是电 子套件的组装，都很需要耐心和细心。焊接的时候，稍不注意就把 两个焊点焊在一起了，容易造成短路，这就需要我们格外细心。组 装电子套件的时候，电路板上焊点多而且密，要是没有足够的耐心，是没法完成组装任务的。 4、很享受电子电工实习带来的充实感与成就感。从上第一节课起，我对这门课始终是热情高涨的，一直都很集中注意力。无论是 焊接立方体还是练习板焊接练习或是电子套件的组装，我都非常投 入其中，一旦开始，便可以忘记时间的流逝，每次完成一个步骤， 我都像孩子那样高兴，很享受这门课给我带来的“充实感”和“成 就感”。 5、任何事情只要我们用心去做，其实并不难。刚开始拿到检测 电子套件的元器件的时候非常头疼，因为除了电阻几乎就不认识别 的元器件，拿出一堆的电容、二极管，却分不清具体是什么电容、 什么二极管。核对物料清单的时候，很多东西都不知道是什么，只 好对着物料清单上的型号规格，企图在元器件上面的标称值中可以 找到信息。组装套件的第一次课下来，我还没有把元器件清点检测 完全，当时我很担心自己能否在下一次课完成组装任务。为了能够 完成任务，上第二次组装课之前我对比着寝室的电话机，仔细研究
实验报告 课程名称： 电工电子学实验 指导老师： 实验名称： 单向交流电路 一、实验目的 1.学会使用交流仪表（电压表、电流表、功率表）。 2.掌握用交流仪表测量交流电路电压、电流和功率的方法。 3.了解电感性电路提高功率因数的方法和意义。 二、主要仪器设备 1.实验电路板 2.单相交流电源(220V) 3.交流电压表或万用表 4.交流电流表 5.功率表 6.电流插头、插座 三、实验内容 1.交流功率测量及功率因素提高 按图2-6接好实验电路。 图2-6 (1)测量不接电容时日光灯支路的电流I RL 和电源实际电压U 、镇流器两端电压U L 、日光灯管两端电压U R 及电路功率P ，记入表2-2。 计算：cos φRL = P/ (U·I RL )= 0.46 测量值 计算值 U/V U L /V U R /V I RL /A P/W cos φRL 219 172 112 0.380 38.37 0.46 表2-2 (2)测量并联不同电容量时的总电流I 和各支路电流I RL 、I C 及电路功率，记入表2-3。 并联电容C/μF 测量值 计算值 判断电路性质 (由后文求得) I/A I C /A I RL /A P/W cos φ 0.47 0.354 0.040 0.385 39.18 0.51 电感性 1 0.322 0.080 0.384 39.66 0.56 电感性 1.47 0.293 0.115 0.383 39.63 0.62 电感性 2.2 0.257 0.170 0.387 40.52 0.72 电感性 3.2 0.219 0.246 0.387 40.77 0.85 电感性 4.4 0.199 0.329 0.389 41.37 0.95 电感性 表2-3 注：上表中的计算公式为cos φ= P/( I ·U)，其中U 为表2-2中的U=219V 。 姓名： 学号：__ _ 日期： 地点：
通过了这两周的电子电工的实训，也培养了我们的胆大、心细、谨慎的工作作风。由于前面的三个实训是通过接上日常低压电路来完成的，所以就要讲求用电的安全，不许用手触及各电气元件的异电部分及电动机的转动部分。也要求操作的时候要心细、谨慎，避免触电及意外的受伤。在后面的几个实训中用到了电烙铁，也是要求学生掌握电烙钱的正确使用的方法，避免意外的受伤。 通过这一次的电子电工的实训，也培养了我们的规范化的工作作风，以及我们的团结协作的团队的精神。 电工实训心得 (2009-04-05 10:02:41) 转载 标签： 杂谈 这一周的实训使我对实际生活和生产车间的电有了一点的认识，让我从中得到了锻炼，对以前的知识加以巩固，还提高了自己的动手能力，培养了团体间的携手和作能力。 一周的电工实训进行的紧张有序，使我们有在车间实习体验。这次实训是对实际条件下的依次模拟考核，使用的电压在220伏到380伏，所以对我们的要求很高，弄不好会有触电的危险，还有烧毁仪器，在实训开始前老师告诉我们，安全放在第一，能马虎，开电的时候要检查一遍，还要通知其他人，以免触电，老师又讲了试验时应注意的问题，然后我们按分好 的组开始做试验。 刚开始作一周实训，以为要做很多试验，发下材料一看才四个，这次电工实训一共有四次试验，第一个试验是家用供电线路实训，主要目的是要学会日光灯电路，一灯两地控制，灯光可调电路，声光延时电路，铡刀控制电路的正确接法。以前我对家用供电线路的了解，只存在火线，零线。一些开关的连接，再实际生活中电是危险物，在家根本不叫碰，所以知道的不多。通过老师的讲解使我们有了一定的了解，我们接的很顺利，声光延时开关必须用东西包住才能使灯泡亮。通过这次实训让我对家用点有了一定的了解。 第二个试验是电动机反-正转实训，我们上学期有一定的理论知识，我想应该没问题，可

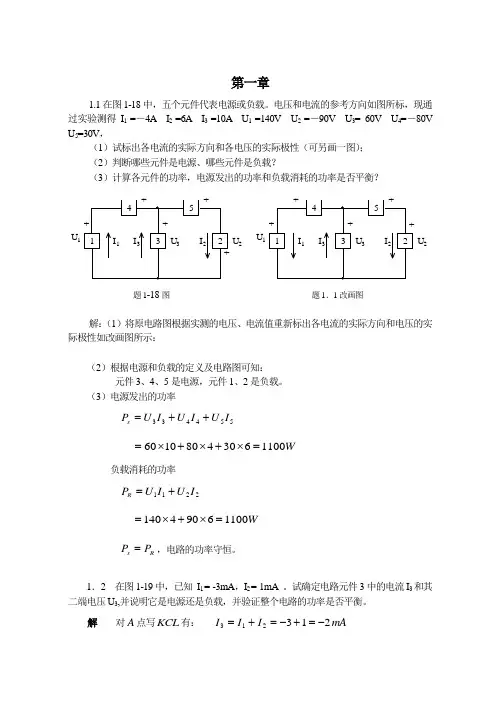

实验一基尔霍夫定律的验证 班级姓名学号 一、实验目的 1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2、学会用电流插头、插座测量各支路电流。 二、原理说明 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。即对电路中的任一个节点而言，应有I=O;对任何一个闭合回路而言，应有U=0。 运用上述定律时必须注意各支路电流或闭合回路的正方向，此方向可预先任意设定。 三、实验设备 可调直流稳压电源，万用表，实验电路板 四、实验内容 实验线路图如下，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1、实验前先任意设定三条支路电流正方向。如图中的I1, I2, I3的方向己设定。 闭合回路的正方向可任意设定。 2、分别将两路直流稳压源接入电路，令U1=6V, U2=12V。 3、熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、-”两端。 4、将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
五、实验注意事项 1、所有需要测量的电压值，均以电压表测量的读数为准。U1、U2也需测量，不应取 电源本身的显示值。 2、防止稳压电源两个输出端碰线短路。 3、用指针式电压表或电流表测量电压或电流时，如果仪表板指针反偏，则必须调换仪 表极性，重新测量。此时指针不偏，但读得电压或电流值必须冠以负号。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正负号应根据设定的电流参考方向来判断。 六、思考题 1、根据实验数据，选定节点A，验证KCL的正确性。 2、根据实验数据，选定实验电路中的任一个闭合回路，验证KVL的正确性。 3、误差原因分析。
电工电子实习报告 在为期两周的实习中，当遇到实际问题时，只要认真思考，对就是思考，用所学的知识， 再一步步探索，是完全可以解决遇到的一般问题的。本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识；对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。 而这一次的实习正如老师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来十分简单，一看电路图都懂，但没有亲自去做它，你就不会懂理论与实践是有很大区别的，看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。不过，通过这个实验我们也发现有些事看似实易，在以前我是不敢想象自己可以独立一些计时器，不过，这次实验给了我这样的机会，现在我可以独立的做出。 通过一个星期的学习，我觉得自己在以下几个方面与有收获： 在电子电工知识方面 1.熟悉手工焊锡常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。.了解电子产品的焊接、调试与维修方法。 在电工方面我掌握了常用的电工工具，如钢丝钳、尖嘴钳、螺丝刀、万用表、电烙铁等使用方法及注意事项。在电子方面，熟悉了常用电子器件类别，如电容、电阻、二极管等型号、规格、性能、使用范围及基本测试方法。在理论知识方面，系统地学习了：①元器件的焊接技术②元器件基本知识和测试③万用表的使用。 在实习过程中自己的一些思考 实习过程中我学到的不仅仅只是上述电子电工方面的知识，更重要的以下几个方面自己的一些思考与收获 实习对自己的动手能力是个很大的锻炼。实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。这次的表贴电路的焊接。培养和锻炼我的实际动手能力，使我成为理论知识与实践充分地结合，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。 实习，使我更深刻地了解到了实践的重要性，通过实习我更加体会到了“学以致用”这句话的道理，终于体会到“实习前的自大，实习时的迷惘，实习后的感思”这句话的含义了，有感思就有收获，有感思就有提高。
目录 一、实验室安全常识 (2) 二、常用仪表和工具 (3) 1、电烙铁 (3) 2、拆装工具 (4) 3、万用表 (4) 三、常用元器件 (5) 1、电阻器 (5) 2、二极管 (7) 3、三极管 (7) 4、发光二极管 (8) 5、电容器 (8) 6、蜂鸣器 (9) 7、印制电路板 (10) 8、555芯片 (10) 四、焊接与装配 (11) 1、焊接原理 (11) 2、焊接工具 (12) 3、焊接方法 (13) 4、焊接中常见错误与解决方案 (14) 5、焊接后的检查 (14) 6、焊接注意事项 (14) 7、焊点质量标准 (15) 8、拆除焊点的方法 (16) 9、电子元件焊接装配 (16) 五、直流稳压电源的制作 (17) 1、直流稳压电源的原理图 (17) 2、直流稳压电源的原理分析 (17) 3、直流稳压电源的制作 (18) 4、直流稳压电源的调试 (19) 六、流水彩灯音乐盒的制作 (19) 1、实习目的 (19) 2、实习内容 (19) 3、流水灯电路原理 (19) 4、音乐播放电路 (20) 5、电路板焊接与装配图 (20) 6、音乐盒制作的实物 (21) 6、焊接与调试中遇到的问题及解决方法 (21) 七、实验建议与小结 (22)
电工电子实习报告书 一、实验室安全常识 安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。 在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。触电甚至可直接导致人员伤残、死亡。 所以必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患未然。 ⑴36V为人体安全电压；交流电10mA和直流电50mA为人体安全电流。 ⑵用电安全的基本要素有：电气绝缘良好、保证安全距离、线路和插座容量与设备功率相适宜、不使用三无产品。 ⑶实验室内电气设备及线路设施必须严格按照安全用电规程和设备的要求实施，不许乱接、乱拉电线，墙上电源未经允许不得拆装、改线。 ⑷在实验室同时使用多种电气设备时，其总用电量和分线用电量均应小于设计容量；连接在接线板上的用电总负荷不得超过接线板的最大容量。 ⑸实验室应使用空气开关并配备必要的漏电保护器；电气设备和大型仪器需接地良好，对线路老化等隐患要定期检查并及时排除。 ⑹不得使用闸刀开关、木质配电板和画线。 ⑺接线板不能直接放在地上，不得多个接线板串联。 ⑻电源插座需固定；不使用损坏的电源插座；空调应有专门的插座。 ⑼实验前先检查用电设备，再接通电源；试验结束后，先关仪器设备，再关闭电源。 ⑽工作人员离开实验室或遇突然断电，应关闭电源，尤其要关闭加热电器的电源开关。 ⑾不得将供电线任意放在通道上，以免因绝缘破损造成短路。
一、实习目的 1、目的和意义 电工电子实习的主要目的是培养学生的动手能力。对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。 2、发展情况和学习要求 电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 二、实验内容： 实习项目一：安全用电 安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。 实验内容： （一）、安全用电的重要性 了解用电的安全的重要性 （二）、触电及相关防护措施 1、触电的种类 2、影响触电造成的人体伤害程度的因素 3、触电的原因 4、防止触电的技术措施 5、触电急救与电气消防 （三）、安全用电 树立安全用电的观念，做足安全措施，养成安全操作的工作习惯（四）、设备用电安全 设备接电前检查，并掌握设备使用常见异常情况的处理方法（五）、实验室的安全操作注意事项 实习项目二：常用电子元器件的认识与检测、常用电子仪器的使用常用电子元器件的认识与检测实验内容：电子整机是由一系列电子元器件所组成。掌握常用元器件的正确识别、选用常识、质量判别方法，这对提高电子产品的质量和可靠性将起重要的保证作用。本项目的学习内容包含七个部分，分别是电阻、电位器、电容、电感、二极管、三极管、集成电路芯片等元器件的认识。 常用电子仪器的使用实验内容： （一）、直流稳压电源 1、直流稳压电源是将交流电转变为稳定的直流电，并为各种电子电路提供其所需直流供电电源的一起设备
电工实训心得体会 电工实训心得体会 通过一个星期的学习，我觉得自己在以下几个方面与有收获： 一对电子工艺的理论有了初步的系统了解。我们了解 到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、工作原理与组成元件的作用等。这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。 二对自己的动手能力是个很大的锻炼。实践出真知， 纵观古今，所有发明创造无一不是在实践中得到检验的。没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。比如做收音机组装与调试时，好几个焊盘的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。 三对印制电路板图的设计实习的感受。焊接挑战我得动手能力，那么印制电路板图的设计则是挑战我的快速接受新知识的能力。在我过去一直没有接触过印制电路板图的前提下，用一个下午的时间去接受、消化老师讲的内容，不能不说是对我的一个极大的挑战。在这过程中主要是锻炼了我与我与其他同学的团队合作、共同探讨、共同前进的精神。因为我对电路知识不是很清楚，可以说是模糊。但是当我有什么不明白的地方去向其他同学请教时，即使他们正在忙于思考，也会停下来
帮助我，消除我得盲点。当我有什么想法告诉他们的时候，他们会不因为我得无知而不采纳我得建议。在这个实习整个过程中，我虽然只是一个配角，但我深深的感受到了同学之间友谊的真挚。在实习过程中，我熟悉了印制电路板的工艺流程、设计步骤和方法。可是我未能独立完成印制电路板图的设计，不能不说是一种遗憾。这个实习迫使我相信自己的知识尚不健全，动手设计能力有待提高。 在为期两周的实习当中感触最深的便是实践联系理论的重要性，当遇到实际问题时，只要认真思考，对就是思考，用所学的知识，再一步步探索，是完全可以解决遇到的一般问题的，电工实训小结报告。这次的内容包括电路的设计，印制电路板，电路的焊接。本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识；对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。 在大一和大二我们学的都是一些理论知识，就是有几个实习我们也大都注重观察的方面，比较注重理论性，而较少注重我们的动手锻炼，比如上学期的精工实习。而这一次的实习正如老师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来十分简单，一看电路图都懂，但没有亲自去做它，你就不会懂理论与实践是有很大区别的，看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。不过，通过这个实验我们也发现有些事
实验报告 课程名称：电工电子学实验指导老师：实验名称：直流稳压电源 一、实验目的 1.掌握单相半波及桥式整流电路的工作原理。 2.观察几种常用滤波电路的效果。 3.掌握集成稳压器的工作原理和使用方法。 二、主要仪器设备 1.XJ4318型双踪示波器。 2.DF2172B型交流毫伏表。 3.MS8200G型数字万用表。 4.MDZ—2型模拟电子技术实验箱。 5.单级放大、集成稳压实验板。 三、实验内容 1.单相整流、滤波电路 取变压器二次侧电压15V挡作为整流电路的输入电压U2，并实测U2的值。负载电阻R L=240Ω，完成表18-1所给各电路的连接和测量。(注：以下各波形图均在示波器DC挡测得) 表18-1 (R L=240Ω，U2=13.5V) 电路图 测量结果计算值U L/V /V U ~ L u L波形γ6.22 7.3 1.174 14.08 2.6 0.185 专业：应用生物科学 姓名： 学号：__ _ 日期： 地点：
16.20 0.61 0.038 15.45 0.44 0.028 11.89 5.7 0.479 16.30 1.3 0.080 16.96 0.97 0.057 16.16 0.183 0.011
2.集成稳压电路 (1)取变压器二次侧电压15V 挡作为整流电路的输入电压U 2，按图18-2连接好电路，改变负载电阻值R L ，完成表18-2的测量。(注：以下各波形图均在示波器DC 挡测得) 图18-2 整流、滤波、稳压电路 表18-2 (U 2=14V) 负载 测量结果 R L /Ω U L /V /V U ~ L I L /mA u L 波形 ∞ 11.98 0.004 0 240 11.97 0.008 0.050 120 11.95 0.02 0.100 (2)取负载电阻R L =120Ω不变，改变图18-2电路输入电压U 2(调变压器二次侧抽头)，完成表18-3的测量。(注：以下各波形图均在示波器DC 挡测得)
第一篇电工实训总结 《2017公司电工实习小结》 公司电工实习小结 在这次为期40天的电工实习，我从感性上学到了很多东西，使我更深刻地了解到了实践的重要性，范文之心得体会:中级电工实习心得体会。只具有理论知识是不行的，更要有动手能力。通过实习我们更加体会到“学以致用”这句话中蕴涵的深刻道理。 本次实习的目的主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识;了解一些线路原理以及通过线路图安装、调试、维修的方法;对电工技术等方面的专业知识做初步的理解;培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，做到不仅具有专业知识，而且还具有较强的实际操作能力，能分析问题和解决问题的高素质人才。以前我们学的都是一些理论知识,比较注重理论性，而较少注重我们的动手锻炼，而这一次的实习有不少的东西要我们去想，同时有更多的是要我们去做，好多东西看起来十分简单，但没有亲自去做，就不会懂得理论与实践是有很大区别的，很多简单的东西在实际操作中就是有许多要注意的地方，也与我们的想象不一样，这次的实训就是要我们跨过这
道实际和理论之间的鸿沟。理论说的再好，如果不付诸于实际，那一切都是空谈。只有应用与实际中，我们才能了解到两者之间的巨大差异。开始的时候，老师对电路进行介绍，我还以为电工实习非常简单，直至自己动手时才发现，看时容易作时难，人不能轻视任何事。连每一根电线，都得对机器，对工作，对人负责。这也培养了我们的责任感。这次实习很累，在安装过程中我们都遇到了不少困难，理论与实践是有很大区别的，许多事情需要自己去想，只有付出了，才会得到，有思考，就有收获，就意味着有提高，就增强了实践能力和思维能力。 通过这一个星期的电工技术实习，我得到了很大的收获，这些都是平时在课堂理论学习中无法学到的，我主要的收获有以下几点 掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了兆欧表的使用方法等基本常识; 了解了简单电工横杆的安装方法，掌握了一般开关的倒闸方法; 本次实习增强了我们的团队合作精神，培养了我们的动手实践能力和细心严谨的作风。 通过实践，深化了一些课本上的知识，获得了许多实践经验，另外也认识到了自己部分知识的缺乏和浅显，激励自己以后更好的学习，并把握好方向。信息时代，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要
电工实训课心得体会 篇一：电工实训心得体会 实训心得体会 在这次为期一周的电子电工实训中，我确实是学到了很多知识，同时也深刻地了解到实践的重要性。通过这一次的电子电工实训，增强了我动手操作的能力，体会到“学以致用”的深切含义。记得我在读高中的时候，我帮家里安装一个开关控制电路，由于自己的动手能力不够强，结果把电路接成短路，还好因为电路原先装有保险丝，才没有造大的安全事故。而通过这一次的电子电工实训，我就掌握了日光灯电路的安装，学会了白炽灯的两地的控制方法。更主要的是，我还学会了电路的接线及检查的方法。 在后面的单管放大电路的实训项目里有用到了一些常用的电子元器件，所以通过了实训，我能够识别相关的电子元器件，如电阻器、电位器、电容器、三极管等常有的电子元器件。知道了它们的形状、它们的分类、它们的型号规格、它们的用法以及如何检测这些电子元器件的好坏。 这一周的电子电工的实训，也培养了我的胆大、心细、谨慎的工作作风。由于电路是要通电的，所以就要讲求用电的安全，配线进灯座，开关是灯芯千万不能裸露在外。也要求操作的时候要心细、谨慎，避免触电及意外的受伤。在后
面的实训中用到了电烙铁，也学会了电烙钱的正确使用的方法，避免意外的受伤。 这次实习很累，在安装和焊接过程我都遇到了或多或少的困难，理论和实践是有很大区别的，许多事情需要自己去想，只有付出了。 才会得到，有思考，才有收获，也就意味着有提高，增强了自己的实践能力和思维能力。所以在这里我想感谢给我们授课的老师，谢谢您的耐心教导，也感谢学校，给了我这么一个实训实践的机会，使我懂得了许多课本上体会不到的东西。 篇二：电工电子实习心得体会 电工电子实习报告 在为期两周的实习中，当遇到实际问题时，只要认真思考，对就是思考，用所学的知识，再一步步探索，是完全可以解决遇到的一般问题的。本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识；对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。 而这一次的实习正如老师所讲，没有多少东西要我们去
南京理工大学 课程论文 课程名称：电工电子综合实验论文题目：数字计时器 姓名：俞赛艳 学号：1110200210 成绩：
摘要:数字计时器由秒脉冲信号发生器、计时电路、译码显示电路、校分电 路、清零电路、报时电路等几部分单元电路组成，设计完成后可实现多种功能的综合应用。本文首先介绍了实验内容与设计的功能要求,然后较详细地阐述了各单元电路的相关原理，并对相关电路图进行了分析。 关键词: 脉冲信号发生电路、计时电路、报时电路、校分电路、清零电路 正文: 一、实验目的： 1、掌握常见集成电路工作原理和使用方法。 2、学会单元电路设计与组合方法。 二、实验要求： 实现00分00秒~59分59秒的数字计时器，设计正确、布局合理、排线整齐、功能齐全。 三、实验内容： 1、设计制作一个0分00秒～59分59秒的多功能计时器,设计要求如下： 1. 应用CD4511BCD码译码器﹑LED双字共阴显示器﹑300Ω限流电阻设计﹑安装调试四位BCD译码显示电路实现译码显示功能。 2. 应用NE555时基电路、3KΩ、1KΩ电阻、0·047UF电容和CD4040计数分频器设计，安装，调试秒脉冲发生器电路（输出四种矩形波频率 f1=1HZ ≈1000Hz）。 f2=2HZ f3≈500Hz f 4 3. 应用CD4518BCD码计数器、门电路，设计、安装、实现00′00″---59′59″时钟加法计数器电路。 4. 应用门电路，触发器电路设计，安装，调试校分电路且实现校分时停秒功能 =2Hz）。设计安装任意时刻清零电路。 （校分时F 2 5. 应用门电路设计、安装、调试报时电路59′53″，59′55″，59′57″低声 ≈1000Hz）。整点报时电报时（频率f3≈500Hz）,59′59″高声报时（频率f 4 路。 H=59′53″·f3+59′55″· f3+59′57″·f3+59′59″·f4 6.联接试验内容1.—5.各项功能电路，实现电子计时器整点计时﹑报时、校分、清零电路功能。 2、实验器材： 1、集成电路： NE555 1片(多谐振荡) CD4040 1片（分频）
