管网叠压给水设备
怎样设置供水设备中的水泵配管
1、安装软性接管：在连接水泵的吸入管和压出管上安装软性接管，有利于降低和减弱水泵的振动和噪声的传递;
2、水泵的吸入管和压出管上应分别设置进口阀和出口阀;
目的是便于水泵不运行时能不排空系统内的存水而进行检修。
进口阀通常是全开，常采用价廉、流动阻力小的闸阀，但绝对不允许作调节水量用，以防水泵产生气蚀。
而出口阀宜采用有较好调节特性、结构稳定可靠的截止阀或蝶阀;
3、出口装止回阀：目的是为了防止水泵突然断电时水逆流，而使水泵叶轮受阻。
对冷水系统，扬程不高，可采用旋启式或升降式的普通止回阀;也可采用防水击性能较好的缓闭式止回阀。
对于冷却水系统，如果水箱设置在水泵标高以下，则采用缓闭式止回阀。水泵在闭式系统中应用是，其出口不需设置止回阀;
4、安装在立管上的止回阀的下游应设有放水管，便于管道清洗和排污;
5、水泵基础高出地面的高度不小于0.1m，地面应设有排水沟。
6、水泵的出水管上应装有压力表和温度计，以利检测。
如果水泵从低位水箱吸水，吸水管上还应装有真空表;
7、每台水泵宜单独设置吸水管，管内水流速一般为1.0~1.2m2/h。出水管内水流速一般为1.5~2.0m/s;
过滤网堵塞。表现形式：过滤网前，水压、水量正常，过滤网后水压不变，水量减小，解决办法：打开过滤网取出堵塞物，做好新装管道的冲洗工作，防止异物留在给水管道内。
加压站加减机。表现形式：暂时性水压低，有规律性，解决办法：在保证用户正常用水的情况下，为节省能源，供水加压站可以在每天水量需求少时，合理的减机。
给水附属设备更新(减压阀损坏，闸门损坏等，)。表现形式：此供水管道供水片区内，短时间停水，解决办法：尽量在短时间内又快又好的完成对供水附属设备的维修及检修工作。
其他原因造成的水压低。如设计不当，给水管网布局不合理，供水设备设计的供水压力，单位供水量等，对是否能正常供水也有密不可分的关系。还如要控制好出厂水压力，一般出厂水压力应保持在3～5kg/cm2,出厂供水压力过大，将会导致使用寿命较长的管线爆管，因为随着给水管线的使用寿命增长，管线弹性变小，刚性变小而脆度增加。
供水用户地势较高造成的水压低。表现形式：在供水地势落差大于30米情况下，正常供水则不能达到用户要求。解决办法：则需采用二次或多次加压;这样不但减轻了给水管道的压力，节省了能源，同时也满足了用户的用水需求。
盲目接引支管。表现形式：盲目接引支管，就是接引支管前，此条给水管道已勉强保持正常的水压水量，如再在此给水管道上接引支管，以供给更多的用户用水，将会导致更多的用户家中无水，解决办法：接引支管前详细了解开口处供水管径的大小及用户用水情况。
总之，只要科学的利用供水管网，了解供水管网的常识，进行合理的管网布局，才能避免资源的浪费，才能为用户提供可靠的供水保障。
箱式变频无负压供水设备工作原理 智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 智能型箱泵一体化泵功能特点 1、保持恒压压力 智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。 2、高度自动化 系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。 3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。 4、叠压运行，节省费用 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。 5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。 智能型箱泵一体化泵站示意图
建筑给水排水设计规范-2009修订版
中华人民共和国住房和城乡建设部 公告 第 409 号 关于发布国家标准《建筑给水排水设计规范》 局部修订的公告 现批准《建筑给水排水设计规范》GB50015-2003局部修订的条文，自2010年4月1日起实施。其中，第3.2.3A、3.2.4、3.2.4A、3.2.4C、3.2.5、 3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、3.9.20A、3.9.24、 4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4. 5.10A条为强制性条文，必须严格执行。经此次修改的原条文同时废止。 局部修订的条文及具体内容，将刊登在我部有关网站和近期出版的《工程建设标准化》刊物上。
二○○九年十月二十日
建筑给水排水设计规范Code for design of building water supply and drainage GB 50015-2003 ***** 出版社 2009 北京
修订说明 根据原建设部“关于印发《2007年工程建设标准现范制订、修订计划（笫一批）》的通知”（建标标函[2007]第125号）要求，本规范上海现代建筑设计(集团)有限公司会同有关单位对《建筑给水排水设计规范》GB 50015—2003进行修订而成。 本规范局部修订，遵照建标[1994]第219号“关于印发《工程建设标准局部修订管理办法的通知》的要求，在广泛征求原规范颁布后在工程建设中执行情况和对原规范局部修订的建议，以及对个别条文涉及的技术参数进行测试、产品调研等工作的基础上，经有关部门共同审查定稿。 本次局部修订主要内容： 1.调整生活饮用水管道防回流污染措施的适用条件，补充由生活饮用水及生活、生产合用管道供给回流污染高危场所和设备的防回流污染要求。补充倒流防止器、真空破坏器的设置要求； 2.补充叠压供水、太阳能和热泵热水供应等节能技术原则规定。 3.完善居住小区设计流量计算； 4对同层排水管道设计提出要求； 5.推荐具有防涸功能的新型地漏，禁用钟罩（扣碗）式地漏； 6.根据科硏测试成果,调整通气系统不同设置条件下排水立管最大设计通水能力。并补充自循环通气系统设计内容； 7.根据雨水管道的设计流态，确立雨水立管和雨水斗设计泄流量； 8. 修改热水供应设计小时耗热量计算参数； 9.协调补充管道直饮水系统设计参数。 本规范中下划线为修改的内容；用黑体字表示的条文为强制性条文，必须严格执行。
箱式无负压供水设备 箱式无负压供水设备供水简介 箱式无负压供水设备是在传统变频调速恒压给水系统的基础上 发展起来的一种节能、节水、无二次污染的新型供水设备。它不是水泵、管件阀门、罐体和控制柜的简单组合，而是集机械、电子、信息、自控技术为一体的高科技产品。是一种能直接与自来水管网连接，且对自来水管网不产生负压的成套给水设备。传统的二次加压供水方法离不开地面蓄水池，蓄水池的水一般由市政自来水管网供给，市政自来水管网的压力水进入水池后压力变为零，这样造成了能源的浪费。箱式无负压供水设备的吸水管可以直接与自来水管网相连接，使自来水管网压力与水泵工作压力相叠加，它可适用于一切需要二次加压的给水系统，是一种理想的现代化建筑的给水设备。它可以取代蓄水池、水箱，充分利用自来水管网的压力，直接供水，减少能源的二次浪费，避免水的二次污染，节省建设投资，避免了水池的跑冒滴漏，并缩短建造工程期等优点，引起人们广泛的关注。这种设备在节能、节水、节地、节省建设资金等方面具有显著优势，成为了取代水池、水箱等传统二次供水设施的首选设备。 箱式变频调速的特点及分析 用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即
用水多而供水少，则压力低;用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。 变频供水设备对于某些工业或特殊用户是非常重要的。例如在某些生产过程中，若自来水供水因故压力不足或短时断水，可能影响产品质量，严重时使产品报废和设备损坏。又如发生火灾时，若供水压力不足或或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。所以，某些用水区采用变频恒压供水设备，具有较大的经济和社会意义。
二次供水工程技术标准 1 总则 1.0.1为保障社会公众利益，规我省二次供水工程的建设和运行维护，保证二次供水的水量、水质、水压和供水安全，制定本标准。 1.0.2本标准适用于居住建筑、公共建筑二次供水工程的设计、施工安装、验收、设施维护和运行管理，不适用于工业企业、消防供水和其它需要加压供水的建筑。 1.0.3二次供水工程所采用的管道、管件、设备和辅助材料应符合现行标准，卫生性能应符合《生活饮用水输配水设备及防护材料的安全性评价标准》（GB 17219）、《二次供水设施卫生规》（GB 17051）的规定。 1.0.4二次供水工程的设计、施工安装、验收、设施维护和运行管理除应执行本标准外，还应符合现行有关标准、规的规定。 2 术语 2.1二次供水secondary water supply 城市给水管网在入户之前经再度贮存、消毒、加压或经容器通过管道输送给用户的供水式。 2.2 二次供水设施secondary water supply installation 用于保障二次供水水质、水压而设置的设备、管线，包括贮水池（箱）（含高位、中位、低位水箱）、泵房、水泵机组及附属设施（含水泵、电机、配电控制柜）、压力罐、消毒设备、相关管道及各类阀门等。 2.3变频调速供水设备water supply equipment of VFD 由变频器改变电机供电频率、运转速度，实现恒压变量供水的设备。 2.4管网叠压供水pipenet pressure-add water supply 由管网叠压供水设备叠加市政给水管网水压，直接从市政给水管网中取水增压的供水式。 2.5生活饮用水drinking water 水质符合《生活饮用水卫生标准》（GB5749）的用于日常饮用、洗涤的水。 2.6小时变化系数hourly variation coefficient 最高日最大时用水量与平均时用水量的比值。 2.7最大时用水量maximum hourly water consumption 最高日用水时间，最大一小时的用水量。 2.8引入管service pipe,inlet pipe
智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。 智能型箱泵一体化泵功能特点 1、保持恒压压力 智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。 2、高度自动化 系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。 3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。 4、叠压运行，节省费用 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功
率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。故进一步降低了运行费用。 5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。 智能型箱泵一体化泵站示意图 箱式无负压供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。该设备与普通的变频供水设备和无负压供水设备相比，具有节能显著、噪音低、占少、可靠性高等优点，是目前最先进的供水模式。箱式
箱式叠压给水设备 二次供水设备是指供水行业的经营者通过实地勘测、试验、研发的一种解决居民用水问题的设备。它是在国家市政管网或者居民自用供水设备的基础上实现二次供水，以满足广大用户的用水需求。 产品说明 箱式无负压变频供水设备是一种全新的一体化供水设备，主要是由密封水箱、增压设备、稳流罐、变频控制柜及水泵组组成。既可直接从自然水管网取水，叠压供水，又可利用水箱进水，对设备进水进行稳压调节，差量补偿，从而达到叠压供水和恒压供水节能的目的。它具有节能显著、噪音低、占少、可靠性高等优点，是目前最先进的供水模式。 适用范围 1，离市区较偏、自来水压较低的工矿企业生活、生产用水。 2，原有气压式、水池（水箱）式变频供水设备的改造工程。 3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。 4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等 建筑二次供水系统的应用 箱式无负压供水设备特点 1、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。 2、高效节能，运行成本低∶可充分利用市政管网供水压力，差多小，补多少，不产生负压，与传统水池（水箱）式变频供水设备相比可节能30%~70%。 3、定时换新功能：控制系统定时对水池（水箱）中的水自动进行换新，以保持水池（水箱）中的水的新鲜程度。 4、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等 自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。 5、运行可靠：停电可维持市政管网水压供水；当用水高峰或自来水停水时，由水池（水箱）供水，大大提高用户用水的可靠性，完全符合自来水供水规范。 6、延长设备的使用寿命：对泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流 运转，大大延长了水泵及电机的使用寿命。设备寿命比传统水池（水箱）变频供水设备大大 提高。 7、自动错峰供水功能：当用水高峰时段来临，控制系统根据市网传感器信号，自动切换为 变频供水模式，用水高峰过后自动切回无负压供水设备模式，从根本上解决了高峰时段供水 压力及流量不稳的供水难题。
无负压供水设备的优势 为应对不同的居民用水环境，各类供水系统在多年的实际使用过程中纷纷更新换代，从最初的效能较大、容易产生二次污染、供水不稳定的供水模式，发展到现如今变频技术以及节能环保技术不断被应用到供水系统之中。供水系统越来越趋于智能、节能、安全卫生，更加注重用户体验，那供水设备发展到今天经历了怎样的技术革新，无负压供水设备的优势在什么地方呢。 水泵-水箱联合供水，除开传统的通过水箱储水供给水资源，最初实现高楼二次供水时采用了这种水泵-水箱联合供水，它类似于通过水箱储水进行高楼给水的模式，当水箱中的水位下降至低水位时，水泵启动给水给水箱，当水位升至高水位时，水泵停止工作，表明水箱中的水资源以及足够供给。这种较为传统的供水模式优点在于水箱容积充足的情况下供水比较稳定，且水泵在需要给水时工作，水足够是停止，工作于高效区，节能效果好。但这样的水箱给水模式的水质污染情况比较严重，这也是后来采用增压取代储水的主要原因之一。 水泵-水箱联合供水 气压供水是一增压代替储水的供水模式，通过压力水罐代替高位水箱，形成气压给水的方式，在水质污染上得到了解决，且压力水罐的安装比较方便，前期投入资金也相对较少。节能效果差是这种方式比较大的缺点，水泵一直处于工频运行的状态，浪费不必要的电力消耗，且这种模式在罐体较小的情况下供水可靠性也较差，产品任需要革新。 气压供水
变频技术的普及使得供水设备上也应用到了这一项技术，全自动的控制柜使得水泵可以变频运行，根据用户用水的需求改变水泵的运行频率，无论从供水效果上还是节能程度上都有较大的提升。但变频供水依旧使用到了水箱或者水池，从中取水，等于供水过程中完全无视市政管网的水压，造成了市政管网水压的浪费，无法充分利用。 ZJBG变频供水设备 无负压供水设备在经过不断的技术改进后，智能程度比较高，优势也较多。没有二次的水质污染，采用的是增压的供水模式，以尤孚ZJDG系列无负压供水设备为例，产品在工作中充分利用市政管网水压，降低能耗，没有水箱储水，节省投资和占地，且尤孚智能化控制的ZJDG系列无负压供水设备在静音效果上也较好，智能控制手段较为实用。 ZJDG无负压（叠压）供水设备 无负压供水设备是当今二次供水设备较为先进的一项技术手段，在高楼供水的过程中不产生污染，且节能效果较好，尤孚ZJDG系列无负压供水设备在这项技术上也不断的更新，如增加太阳能模块提高节能效果，以及增加杀菌消毒模块，提高用水质量，都将这项技术不断的创新使用，未来无负压供水技术依然需要不断发展。
管网叠压供水设备的设备说明 1）、按结构形式可分为室内整体式、室内分体式、室外整体式 室内整体：水泵机组与稳流罐采用整体基础，安装方便。 室内分体：水泵机组与稳流罐分别采用独立基础，可根据场地条件灵活布置。室外整体：水泵机组与控制系统设置在保护箱内，多用于室外小型工程。 2）、按工作水泵数量可分为单台、多台 单台：采用两台同型号水泵交替运行，一用一备，适用于用水量变化不大的场合。多台：两台以上水泵并联运行，调度较灵活，适用于用水量变化较大的场合。3）、按水泵机组工作频率可分为工频、变频 工频：水泵机组恒速运行，适用于供水管网水压和用户水量变化均不大的场合。变频（恒压供水或变压供水）：水泵机组调速运行，能够较好地适应供水管网水压和用户水量的变化。 4）、按控制技术可分为PLC控制、微机控制、智能控制 PLC控制：PLC是可编程序控制器的简称，具有可靠性高，稳定性好，编程简单，使用维修方便，价格相对便宜等优点。 微机控制：功能更多、控制更灵活。 智能控制：应用了遗传算法、人工神经网络等现代优化计算方法，可实现优化调度。 1）、设备应符合CJ/T 254-2007的要求，并按经规定程序批准的图样及技术文件进行制造。 2）、环境和工作条件 环境温度：4～40℃；相对湿度：<90%（20℃）（室外型可允许为95%）；供电频率：50Hz±5%；供电电压：380V±10%；海拔高度：不超过1000m；设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸气。 3）、一般要求 （1）设备的额定电压及额定电流应符合GB 156及GB 762的规定。 （2）用于生活饮用水时，设备对水质的影响应符合GB/T17219及国家相关规范的要求。 （3）设备配套的水泵、压力传感器、流量传感器、水位控制器和电气、电子元件应符合各自相应标准的要求，选用器件应有产品合格证。 （4）设备的整体结构及部件安装位置应合理，水气管路及电气线路的布置应便于安装和维修。 （5）压力、流量等参数的显示，控制仪表、其类型、量程、精度选用应合理。（6）设备所配气压水罐应符合GB 150的规定；稳流罐材质宜为不锈钢。 （7）电机的性能应符合GB/T 7060中的要求。 （8）水泵机组的管路系统应在配管系统最低处设有泄水设施。 （9）管材、管件、阀门等的选用及连接方式应符合GB 50015中的要求，设备的各种阀门及其他活动部件的动作应灵活可靠。 4）、性能要求 （1）设备运行时应运转平稳，各种开关动作应灵活、可靠。 （2）设备流量、扬程在额定频率时，不应低于设计值的5%。 （3）恒压精度。压力调节精度应小于等于0.01MPa。 （4）限压控制。当进水管水压降至限定压力时，30s内设备应自动停止运行，或减速运行，或转换至从水箱吸水。
二次供水设备有哪些？ 江苏双益给排水有限公司是专业生产消防给水设备、楼宇智能供水设备、不锈钢储能水箱、泵组智能控制系统的专业厂家。双益二次供水设备有：箱式无负压给水设备、罐式叠压给水设备、稳压补偿式无负压供水设备、箱式变频增压给水设备、箱泵一体化泵站等。 一、箱式无负压给水设备由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。 二、罐式叠压给水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。 三、稳压补偿式无负压供水设备是通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。该设备采用的流量控制器在维持低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压。 四、箱式变频增压给水设备是直接对管网系统供水（或加压）的水泵机组进行转速和台数调节的智能型电机一体化装置。该设备根据用户管网系统中瞬时变化的流量和压力参数，自动改变供水机泵的转
速和台数，实现恒压变量供水的闭环调节。 五、箱泵一体化泵站具有远程监测、监控功能，同时预留485、232通讯接口。本设备可取代气压式供水设备、无负压供水设备、水塔等供水设施，提高了供水自动化程度及居民饮用水质量，有效的防止了二次供水的污染，是一种经济、科学、实用的智能化给水设备。 这里简单介绍江苏双益二次供水设备的种类，具体可以咨询双益技术人员，为您提供可靠的供水方案、合理的技术参考、精良的产品品质、安全的供水产品。
叠压供水设备产品特点 1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。 2、高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统 供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。 3、智能化程度高，操作简单，节省人力：由全自动智能化控制器控制，自行根据用户的用水量和管 网的自来水压力进行调节，实行无人值守。并且采用人机界面(文本、数字)显示，使客户更加直观的看到设备的运行状况。 4、环保卫生:全封闭运行，彻底消除水源二次污染。 5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护 功能。在异常情况下能进行信号报警、自检、故障判断等。 6、占地少安装方便：只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。 7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。 我国采用的楼宇大致经历了四个阶段： 第一阶段是采用“储水池+水泵+高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用; 第二阶段是采用“储水池+水泵+压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用; 第三阶段采用“储水池+恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下， 水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。 第四阶段管网叠压(无负压)供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。 工作原理 本设备采用微机变频技术、负压处理技术实现无负压供水，通过触摸屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。

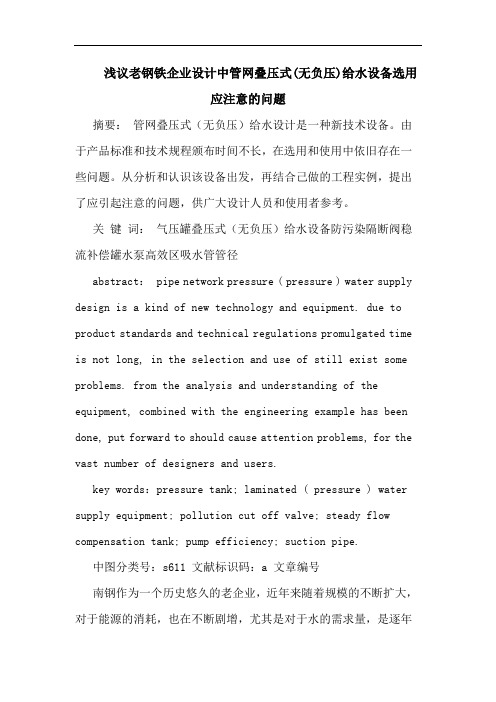

管网叠压式（无负压）给水设备 设计选用应注意的问题 摘要管网叠压式（无负压）给水设备是一种新技术设备。由于尚缺少产品标准和技术规程，在用和使用中存在一些问题。从分析和认识该设备出发，再结合已做的工程实例，提出了应引起注意的问题供广大设计人员和使用者参考。 关键词叠压式（无负压）给水设备吸水管管径稳流补偿罐水泵高效区防污染隔断阀气压罐 管网叠压式（无负压）给水设备作为一种比普通变频调速给水设备更节能节电，又能避免自来水质二次污染的给水增压新设备已经开始在国内发展起来。现在，无论是设计者、还是房地产开发商，在讨论设置或改造增压给水设备时，往往先想到的是能否可以采用管网叠压式（无负压）给水设备。笔者在采用该设备的建筑物和生活小区给水系统的设计方案和施工图的讲座和审查中发现了一些设计缺陷和不合理的地方，这可能与专业设计人员对这一新技术、新设备认识、了解不够有关。现将有关问题提出来供大家借鉴和讨论。 1、使用该设备对市政供水管网供水可靠性有更高的要求 管网叠压式（无负压）给水设备不设储水池，几乎没有储备水量，且一改我国《城市供水条例》中曾规定的“禁止在城市管网公共供水管道上直接装泵抽水”的传统做法，故对市政供水管网有更高的要求，要求市政供水系统供水工况要良好，供水水量要充足，供水水压比较稳定。对于市政供水管网经常性停水或间隙性供水、供水压力过低、供水水量和水压波动过大，以及使用叠压式（无负压）给水设备会对周边用户用水产生较严重影响的这些区域，不应使用。 2、要把握好能使用管网叠压式（无负压）给水设备的用户
不是所有用户都能采用管网叠压式（无负压）给水设备。该设备较适用于住宅楼、居住小区、集体宿舍、宾馆、幼儿园、办公楼、学校、商场等民用建筑，若用于工业生产、消防用水时需征得企业主管单位、消防监督部门的同意。而且不应应到用水集中、瞬间用水量过大的用户、供水保证率要求高且不允许停水的用户，以及对有毒物质、药品等危险化学品进行加工、制造、贮存的工厂、科研单位、仓库等用户。这些规定是为了保护市政或小区供水系统的安全。 3、在市政供水管或居住小区给水干管上引水使用管网叠压式（无负压）给水设备要有规划，在市政供水管网取水应取得地方自来水公司的确认同意根据《室外给水设备规范》（GBJ 13-86 1997年版），市政供水配水管是按最高日最高时用水量进行配置，并按消防、最大转输和发生事故进行流量校核的；根据《居住小区给水排水设计规范》（CECS57：94），服务人员一般在3000人之内的小区给水支管，其设计流量应为担负供水的用户的设计秒流量；而服务人员在3000～15000人范围内的居住小区给水干管，其设计流量应按所供用户的最高时流量计算。若以Ⅱ类普通住宅（无集中热水供应）为例，表1所示为根据《建筑给水排水设计规范》（GB20015-2003）计算出的不同规模该类住宅的设计秒流量与其最高时平均秒流量的比较表。 从表1看出，以Ⅱ类普通住宅为例，对于用最高日最高时平均秒流量配置的市政配水管或居住小区给水干管，让它去带多个总人数相同但以设计秒流量供水的叠压式（无负压）给水设备显然存在管网超负荷的问题。对于其它类别的住宅和包含商场、学校、幼儿园等公共建筑的居住小区情况也是类似的。因此，在市政供水管线或居住小区给水干管上引水使用管网叠压式（无负压）给水设备要有规划，要做合理的水量分配。在市政供水管网取水应取得地方自来水公司的同意。
箱式无负压给水设备 双益箱式无负压给水设备解决了自来水水压水流极不稳定地区二次增压供水的问题。采用全不锈钢水箱配置智能叠压供水设备、消毒过滤装置、智能控制系统等。具有独特的箱式恒压供水和管网叠压供水双模式智能切换功能，引领了二次供水新潮流。 双益箱式无负压给水设备结构分为：整体式（Z）；分体式（F），具有一体化程度高、安装方便等优点，设备只需连接进、出水口，接上电源即可自动运行。具有保护管网压力、调节峰值用水、节能、安全、环保等特点。 双益箱式无负压给水设备主要特点是保护管网压力、调节峰值用水、节能、安全、环保、运行噪音低。不受高峰期自来水水压和水流不稳定的因素而影响正常供水。 1、双模式供水：保证管网压力，调节峰值用水，水箱进水口采用了智能进水器控制进水压力及水位，增设水箱工频泵，使箱式供水和管网叠压供水两种供水模式自动根据自来水进水压力及流量自动调节运行，独特的运行方式不但避免了负压的产生，并且保证了供水的连续性。这个功能是一般无负压供水设备无法做到的。 2、高性能配置：采用国际先进技术和关键设备，选用丹麦格兰富水泵或国产名优水泵配置于设备中，噪音低、无震动、性能可靠。 3、运行可靠：当自来水压力充足，系统由叠压水泵恒压供水：当用水高峰时，或自来水停水时，由水箱增压泵工频补充PK值后经叠压泵变频恒压供水。两种供水模式智能转换，大大的提高了用户用水
的可靠性，完全符合自来水供水规范。 4、独特的控制系统：采用国际先进的人机界面控制系统，及我司研制的SYK双模箱式供水程序、中央控制器具有组态准确、清楚，能够实时明了地显示各种运行参数和运行信息；用户只需连接网络即可实现远程监控，同时可显示动态画面和实时图像。全智能化控制和管理，友好的人机对话，操作简单，性能可靠。 5、环保无污染：设备中水箱、水泵、管路及阀门等涉水材料均采用食品级不锈钢，且水箱内设置消毒和过滤系统，并增设强制解除管网叠压功能，保证水质的新鲜、纯净、卫生、环保。 6、高效节能：当自来水压力能满足用户用水要求，增压泵通过变频控制处于休眠状态；当非高峰用水时，自来水压力又达不到用户用水压力，由传感器唤醒设备工作，水泵可以在自来水水压的基础上叠加增压，差多少，补多少，充分利用余压，节约电能。节能效果显著。 以上是江苏双益给排水有限公司箱式无负压给水设备的特点，建议大家再选购不锈钢水箱、二次供水设备、消防给水设备时，选择有经验、资质的专业厂家。
高位调蓄叠压供水设备 高位调蓄叠压供水设备产品概述 高位调蓄叠压供水设备主要由微机变频控制柜、水泵机组、压力传感器、液位控制器(可选)、管路管件和阀门等构成。高位调蓄叠压供水设备采用高性能进口变频调速器，先进的数字微机控制技术，自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%;节能效果显著，节能率一般可达20%一50%;微机控制对多台泵(或潜水泵)实现变频软启动，无冲击电流，机械冲击磨损较小，可延长箱式泵站使用寿命、提高系统的稳定性和减小对电网的冲击。 高位调蓄叠压供水设备工作原理 高位调蓄叠压供水设备的工作原理是根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。永州叠压供水设备当用户用水量小于一台水泵出水量时，控制系统根据用水量的变化有一台水泵变频调整运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。永州叠压供水设备当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调整运行，当用水量大于两台泵出水量时，将自动停止一台或二台泵运行。高位调蓄叠压供水设备在整个运
行过程中，始终保持系统恒压不变，使水泵始终工作在高效区，既保证用户恒压供水，又节省电能。 安装简单、使用方便；水泵试验所有参数一机全部测量，无需再购置其他仪器，方便管理；水泵综合参数测控系统配有各种模拟量信号接口和数字量信号接口，可以直接与电压/电流传感器、功率传感器、互感器、流量计、转速仪、压力计、电子阀、PT100热敏电阻、扭矩仪等仪器连接，使用时只需将所需要的仪器设备接入水泵综合参数测控系统即可，安装简单，一个操作人员即可完成安装工作。 高位调蓄叠压供水设备特点： 1. 投资少、无水池、不用消毒。 2. 体积小、占地少、安装方便。 3. 高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。 4. 全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。 5. 水压稳定，不会造成市政管网压力波动。 6. 全自动控制运行，无人值守设计。 7. 超强保护，故障自动显示，报警。 8. 模拟屏人机对话，可随时查询、设定、调整运行参数。 9. 旁通设计，自动切换，停电不停水。 10. 高寿命。运行效率高，可提高水泵的寿命3倍以上。
箱式无负压叠压给水设备特点 1、箱式无负压叠压给水设备节省投资：无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。因此，与普通无塔供水设备相比，可节省50%左右的投资。 2、箱式无负压叠压给水设备高效节能，运行成本低：可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。 3、箱式无负压叠压给水设备智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。 4、箱式无负压叠压给水设备环保卫生:设备全封闭运行，彻底消除水源二次污染。 5、箱式无负压叠压给水设备保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。 6、箱式无负压叠压给水设备占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。 7、箱式无负压叠压给水设备延长设备的使用寿命：对多台泵
组均能可靠的实现软启动，使电网和管网免冲击，延长了水泵及电机的使用寿命。 ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●箱式无负压叠压给水设备运作过程： 1.管网压力高于或等于用户压力时 当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。 2.管网压力低于用户压力时变频设备开始运行，水泵处于开始运转。 a、管网流量大于等于用户用水量时 若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。 若流量调节器内没有空气，流量调节器内压力保持自来水管网内压力。 水泵提升压力为用户用水压力与管网里之差。 即水泵提供扬程=用户用水压力-管网压力 b、管网流量小雨用户用水量时 流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器
差量补偿式箱式无负压供水设备 差量补偿式箱式无负压供水设备原理: 恒压变频设备投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水;用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成供水罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。 差量补偿式箱式无负压供水设备的运行环境: 1、环境温度：5~ 50℃;相对湿度：≤90%，无凝露。 2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。 3、箱式叠压给水设备安装场所的最大海拔高度1000m。 差量补偿式箱式无负压供水设备适用范围： 1，离市区较偏、自来水压较低的工矿企业生活、生产用水。 2，原有气压式、水池(水箱)式变频供水设备的改造工程。 3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。 4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。 差量补偿式箱式无负压供水设备特点: 1.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少。 2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。 3节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的余压，用水低峰期，设备甚至不需要运行，节能效果显著，与传统给水设备比，节能达30%-90%
《气体保压式叠压供水设备》（送审稿）编制说明 《气体保压式叠压供水设备》编制组 2013年10月 5
目录 一、任务来源 (5) 二、标准制定的必要性 (5) 三、编制原则和编制过程 (5) 1.编制原则 (5) 2.编制过程 (6) 四、国内二次供水设备标准情况 (7) 五、标准的条文说明 (8) 1.范围 (8) 2.规范性引用文件 (8) 3.术语和定义 (8) 3.1多功能叠压供水设备 (8) 3.2稳流调节器 (9) 3.3气压储能罐 (9) 3.4市政管网给水量 (9) 3.5压力控制误差 (10) 3.6稳流调节器总容积 (10) 3.7稳流调节器最大调节容积 (10) 3.8气压储能罐最大调节容积 (10) 4.分类和型号 (10) 5.环境和工作条件 (10) 6.材料 (10) 7.要求 (10) 7.1外观 (10) 7.2性能要求 (10) 7.2.1叠压供水功能 (10) 7.2.2全封闭供水功能 (10) 7.2.3稳流补偿功能 (10) 7.2.4防倒流功能 (10) 7.2.5储能稳压功能 (10) 7.2.6远程调控功能 (10) 7.2.7减振功能 (10) 7.2.8自动启停功能 (10) 7.2.9自动切换功能 (11) 5
7.2.10连续运行功能 (11) 7.2.11保护功能 (11) 7.2.12供水能力 (11) 7.2.13耐压强度 (11) 7.2.14压力控制误差 (11) 7.2.15噪声 (11) 7.2.16预留紫外线灭菌接口 (11) 7.2.17卫生 (11) 7.3稳流调节器 (11) 7.3.1一般规定 (11) 7.3.1.1稳流调节器形式 (11) 7.3.1.2稳流调节器主体尺寸 (11) 7.3.2技术要求 (11) 7.3.2.1稳流调节器的设计压力 (11) 7.3.2.2稳流调节器的设计容积 (11) 7.3.3稳流调节器入口应设有防倒流装置 (11) 7.3.4稳流调节器使用的动力气源 (11) 7.3.5稳流调节器应设置液位计 (12) 7.3.6稳流调节器底部应设有止气装置 (12) 7.3.7稳流调节器的设计、制造、检验 (12) 7.4气压储能罐 (12) 7.4.1气压储能罐的设计压力 (12) 7.4.2气压储能罐的主体尺寸及总容积 (12) 7.4.3气压储能罐的实际调节容积设定 (12) 7.4.4气压储能罐的动力气源 (12) 7.4.5气压储能罐应设置液位计 (12) 7.4.6气压储能罐底部应设止气装置 (12) 7.5控制柜 (12) 7.5.1一般要求 (12) 7.5.2显示及功能 (12) 7.5.3设备电气性能 (12) 7.6水泵机组 (12) 7.7管路、阀门及附件 (12) 8试验方法 (12) 8.1环境和工作条件 (12) 8.2试验仪表、试验装置 (13) 8.3材料检验 (13) 5
罐式叠压供水设备 罐式叠压无负压供水设备概述： 罐式叠压无负压供水方式取消了传统供水方式必须的蓄水池，节省了建筑供水系统一次性投资，使自来供水厂到用户水龙头成为一个密闭系统，完全避免了来自外界的第二次污染，并使得市政管网的剩余压力得到直接利用，近年已经在国内很多大中城市推广应用，国家建设部从2003年开始将管网叠压供水设备列为科技成果推广项目，并于2007年将《管网叠压供水设备》(CJ/T254-2007)和《无负压给水设备》(CJT265-2007)批准为城镇建设行业产品标准。 罐式叠压无负压供水设备环境和工作条件： 环境温度：4℃一40℃； 相对湿度：<90%(20t)，室外可允许95%，无凝霜； 振动：<0.5g，振动频率10Hz-50Hz，最大振动加速度不应超过5m/s2；倾斜：<50： 电派频率：50Hz±5%； 电派电压：380V±10%； 海拔高度：不超过1000m； 设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。 压力精度：<0，OlMpa 压力范围：0一2，0Mpa
流一范围：0一600m3/h 罐式无负压叠压供水设备特点： 1.具有超压、欠压、过载、短路、断相、低液位等功能。 2.调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。 3.操作简单方便，具有故障自动存储、故障显示。压力可从键盘直接设定。 4.具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。 5.双泵定时切换功能。一用一备控制。 6.结构紧凑，占地面积小，维护方便。 罐式叠压供水设备三大优势： 1、给水方式 普通的给水设备室采用修水池、设置水箱的给水方式二次加压给水，自来水全部放入水池或水箱中，再二次加压给水。叠压补偿式内江箱式变频供水设备可以叠压市政管网的压力进行加压供水。不需要再另外进行水箱供水。 2、节水 普通给水设施像水池、水箱都会有渗、跑、冒、滴、漏等现象，大量的水白白流失，一年下来，流出的都是白花花的银子。并且水池水箱还需定期消毒、冲洗，耗费一定的水资源。 叠压补偿式内江箱式变频供水设备：全封闭结构运行，避免了渗、
一、管网叠压供水设备概述 设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。 1、主要功能全，保险系数高 2、节资 二、管网叠压供水设备产品特点： 因其长期处于系统保压状态，无流量的变化，可以应付一般的管内的泄漏，并增加一台小流量的副泵，平时就无需启动主泵，节省能源。 主机采用进口变频调速器，自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护主要功能，无故障运用达10万小时以上。设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然，便于非专业人员很快熟练掌握。 1. 赞助少、无水池、不用消毒。 2. 体积小、占地少、设备安装方便。 3. 全自动控制运行，无人值守设计。 4. 超强保护，故障自动显示，报警。 5. 旁通设计，自动切换，停电不停水。 6. 水压稳定，不会造成市政管网压力波动。 7. 高寿命。运行效率高，可提高水泵的寿命3倍以上。 8. 模拟屏人机对话，可随时查询、设定、调整运行参数。 9. 全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。 10. 高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。 三、管网叠压供水设备用于二次供水 摘要：濮阳管网叠压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。 关键字：濮阳管网叠压供水设备，濮阳无负压无吸程管网增压稳流给水成套设备 既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对 四、管网叠压供水设备应用及保障 无论哪家医院在生产运行中都是绝对离不开生活用水的。水，在医院的运营中不仅仅是病人及工作人员的日常生活所需他还负担着很多医疗设备所需。其中它包括：消防系统、喷淋系统、供热系统及医疗系统等。例如：医疗上需要做透析的病人所用的透析设备。水和压力是保障设备正常运行及透析效果的最基本条件和设备要求。不论哪种条件不足设备就会发出报警，无法有效地将病人身体中的有害物质及水分透出，不光影响治疗效果还对病人的身体有着一定的危害甚至是生命危险。以上是水在医疗中的作用，水在医院的后勤保障方面也有着不可或缺的用处，供应室的各中灭菌设备，在运行的过程中所需要大量的蒸汽都是由水转化而来的。因为消毒设备在消毒灭菌时需要进行多次的真空状态，其目的是为了增加蒸汽对所消毒物品的穿透性，达到物品内外压力一致满足消毒所需的温度要求。消毒设备本身所用的真空泵也是利用水密封的，利用水来降低抽取灭菌器内部压力是产生的高温，来实现灭菌器内部真空度。
