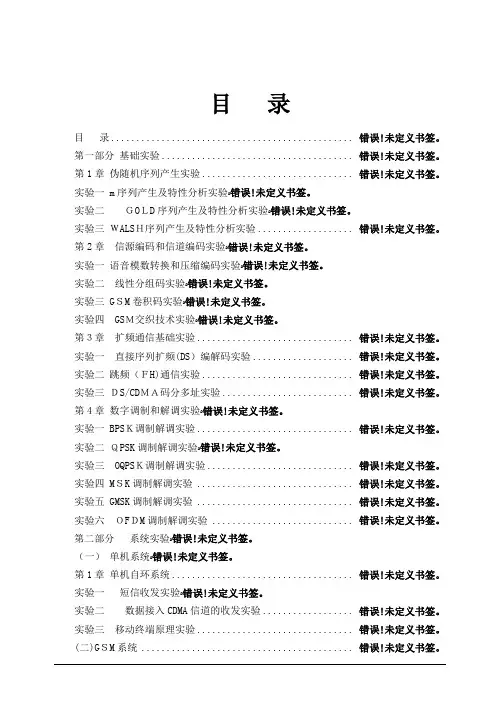

目录
目录 0
第一部分基础实验 (1)
第1章伪随机序列产生实验 (2)
实验一 m序列产生及特性分析实验 (3)
实验二 GOLD序列产生及特性分析实验 (7)
实验三 WALSH序列产生及特性分析实验 (11)
第2章信源编码和信道编码实验 (15)
实验一语音模数转换和压缩编码实验 (24)
实验二线性分组码实验 (26)
实验三 GSM卷积码实验 (32)
实验四 GSM交织技术实验 (38)
第3章扩频通信基础实验 (41)
实验一直接序列扩频（DS）编解码实验 (42)
实验二跳频（FH）通信实验 (45)
实验三 DS/CDMA码分多址实验 (48)
第4章数字调制和解调实验 (52)
实验一 BPSK调制解调实验 (53)
实验二 QPSK调制解调实验 (56)
实验三 OQPSK调制解调实验 (59)
实验四 MSK调制解调实验 (62)
实验五 GMSK调制解调实验 (65)
实验六 OFDM调制解调实验 (68)
第二部分系统实验 (73)
（一）单机系统 (74)
第1章单机自环系统 (74)
实验一短信收发实验 (74)
实验二数据接入CDMA信道的收发实验 (76)
实验三移动终端原理实验 (78)
（二）GSM系统 ........................................ 错误！未定义书签。
第2章交换机原理.................................... 错误！未定义书签。实验一系统通信实验.................................. 错误！未定义书签。实验二移动小区切换漫游与HLR管理.................... 错误！未定义书签。实验三 VLR管理 ...................................... 错误！未定义书签。实验四移动交换机软件——移动台的历史记录.......... 错误！未定义书签。第3章基站原理...................................... 错误！未定义书签。实验一基站信道分配实验（选配模块）.................. 错误！未定义书签。实验二网络优化与基站RACH接入控制实验............... 错误！未定义书签。第4章 GSM信令 ...................................... 错误！未定义书签。实验一移动台开机、关机实验........................... 错误！未定义书签。实验二移动台漫游实验................................ 错误！未定义书签。实验三移动台主叫实验................................ 错误！未定义书签。实验四移动台被叫实验................................ 错误！未定义书签。第5章移动系统七号信令.............................. 错误！未定义书签。实验一移动通信7号信令实验........................... 错误！未定义书签。第6章无线信道实验.................................. 错误！未定义书签。实验一加性高斯白噪声信道的统计特性实验.............. 错误！未定义书签。实验二信道编码实验................................... 错误！未定义书签。第7章 GSM/CDMA/TD-CDMA通信模块（选配）.............. 错误！未定义书签。实验一 GSM模块配置实验（选配） ....................... 错误！未定义书签。实验二 GSM设备短信收发实验（选配）.................... 错误！未定义书签。实验三 GSM设备呼叫实验（选配） ....................... 错误！未定义书签。实验四 GPRS数据通信（无线上网）实验（选配）.......... 错误！未定义书签。3G TD-CDMA开发模块使用说明（LC6311+）................. 错误！未定义书签。第8章复用系统实验.................................. 错误！未定义书签。实验一码分复用及相关性仿真软件实验.................. 错误！未定义书签。实验二数字时分复接系统实验.......................... 错误！未定义书签。实验三基于GSM模块的分布式数据采集................... 错误！未定义书签。第三部分二次开发说明................................. 错误！未定义书签。第1章 DSP二次开发说明 ............................... 错误！未定义书签。第2章 GSM模块二次开发说明 .......................... 错误！未定义书签。附录一 CH341驱动安装 ................................. 错误！未定义书签。附录二TD-SCDMA视频使用说明........................... 错误！未定义书签。
第一部分基础实验
第一部分基础实验对应移动通信系统的各个关键部分。包括语音的A/D转换、压缩编码实验，扩频通信的扩频码的产生实验，扩频、调频通信实验，数字调制与解调实验，信道编码实验，信道特性实验。
第1章伪随机序列产生实验
第2章信源与信道编码实验
第3章扩频通信基础实验
第4章数字调制和解调实验
第1章伪随机序列产生实验
在扩频通信系统中，信号频谱的扩展是通过扩频码（或伪随机序列）来实现的。从理论上讲，用纯随机序列去扩展信号的频谱是最理想的，但接收机为了解扩还应当有一个同发送端扩频码同步的副本。所以实际工程中多用伪随机序列作为扩频码。
根据Shannon编码定理可知：只要信息速率Rb小于信道容量C，总可以找到某种编码方法，在码周期相当长的条件下，能够几乎无差错地从受到高斯噪声干扰的信号中恢复出原发送的信号。Shannon在证明编码定理时提出用具有白噪声统计特性的信号来编码。白噪声是一种随机过程，它的瞬时值服从正态分布，功率谱在很宽的频带内都是均匀的，具有及其优良的相关特性。
之所以选择随机信号来传输信号，是为了实现多址通信，信号间必须正交或者准正交。这样信号之间不容易发生干扰。但是由于随机信号的不可复制性，接收端无法恢复原始的发送序列，所以采用一个周期性的、足够随机的序列来逼近白噪声性能。这就是伪随机序列，也被成为PN码。
伪随机序列具有类似于随机序列的性质，归纳起来有下列三点：
1．平衡特性：随机序列中0和1的个数接近相等；
2．游程特性：把随机序列中连续出现0或1 的子序列称为游程。连续的0或1 的个数称为游程长度。随机序列中长度为1 的游程约占游程总数的1／2，长度为2的游程约占游程总数的1／22，长度为3的游程约占游程总数的1／23，…
3．相关特性：随机序列的自相关函数具有类似于白噪声自相关函数的性质。
伪随机序列具有类似于随机序列的性质，但它的结构或形式是预先可以确定的，并且可以重复地产生和复制。扩频码中应用最广的是m序列，又称最大长度线性序列。通常还有GOLD序列和WALSH序列。由于m序列在扩频码中占据特别重要的地位。所以我们先对m 序列的性质及m序列的产生进行讨论。
实验一 m序列产生及特性分析实验
一、实验目的
1．了解m序列的性质和特点；
2．熟悉m序列的产生方法；
3．了解m序列的DSP或CPLD实现方法。
二、实验内容
1．熟悉m序列的产生方法；
2．测试m序列的波形；
3*．用DSP或CPLD编程产生m序列。
三、实验原理
m序列是最长线性反馈移存器序列的简称,是伪随机序列的一种。它是由带线性反馈的移存器产生的周期最长的一种序列。
m序列在一定的周期内具有自相关特性。它的自相关特性和白噪声的自相关特性相似。虽然它是预先可知的，但性质上和随机序列具有相同的性质。比如：序列中“0”码与“1”码等抵及具有单峰自相关函数特性等。
1．m序列的产生
m序列是由带线性反馈的移存器产生的。结构如图：
图1-1-1 反馈移位寄存器的结构
其中a n-i为移位寄存器中每位寄存器的状态，C i为第i位寄存器的反馈系数。C i＝1表示有反馈，C i＝0表示无反馈。
我们先给出一个m序列的例子。在图1-1-1中示出一个4级反馈移存器。若其初始状态为（a3, a2 , a1 , a0 ）=（1，0，0，0），则在移位一次时，由a3和a0模2相加产生新的输入a4=1⊕0=1新的状态变为（a4 , a3 , a2 , a1 ）=( 1, 1, 0, 0)这样移位15次后又回到初始状态（1，0，0，0），不难看出，若初始状态为全“0”，即“0，0，0，0”，则移位后得到的仍为全“0”状态。这就意味着在这种反馈移存器中应避免出现全“0”状态。不然移存器的状态将不会改变。因为4级移存器共有24=16种可能的不同状态。除全“0”状
1 1 1 1 0 1 0 1 1 0 0 1 0 0 0
0 1 1 1 1 0 1 0 1 1 0 0 1 0 0
0 0 1 1 1 1 0 1 0 1 1 0 0 1 0
0 0 0 1 1 1 1 0 1 0 1 1 0 0 1
态外，只剩15种状态可用。即由任何4级反馈移存器产生的序列的周期最长为15。
我们常常希望用尽可能小的级数产生尽可能长的序列。由上例可见，一般说来，一个n 级反馈移存器可能产生的最长周期等于（2n
–1）。我们将这种最长的序列称为最长线性反馈移存器序列，简称m 序列。
图1-1-2 m 序列的产生
一个线性反馈移位寄存器能否产生m 序列，取决于它的反馈系数C i (例如上图的C 3)。对于m 序列，C i 的取值必须按照一个本原多项式：∑==n
i i
i
x
C x f 0
)(中的二进制系数来取值。
n 级移位寄存器可以产生的m 序列个数由下式决定：
r
N r )12(-Φ=
其中φ(x )为欧拉函数，表示小于等于x 并与x 互质的正整数个数（包括1在内）。 表1-1-1列出了部分m 序列的反馈系数C i ，按照下表中的系数来构造移位寄存器，就能产生相应的m 序列。
初始状态
表1-1-1 m序列的反馈系数表
m序列的具有以下性质：
（1）均衡性。m序列中0和1的数目基本相等
（2）游程分布
（3）移位相加性
（4）相关特性。自相关波形如图1-1-3所示
图1-1-3 m序列的自相关波形（5）周期性
（6）伪随机性。分布无规律，具有与白噪声相似的伪随机特性四、M序列产生框图
图1-1-4 周期为15的M序列产生框图
五、实验步骤
1．观测现有的m序列。
打开移动实验箱电源，等待实验箱初始化完成。先按下“菜单”键，再按下数字键“1”，选择“一、伪随机序列”，出现的界面如下所示：
再按下数字键“1”选择“1 m序列产生”，则产生一个周期为15的m序列。
2．在测试点TP201测试输出的时钟，在测试点TP202测试输出的m序列。
3*．自主设计通过DSP产生m序列。
1）将DSP的仿真器JTAG接口与DSP模块板的双排针相连，注意连接方向；
2）将CCS2.2仿真软件打开；
3）建立一个工程文件，学生在main.c中编写产生m序列的源代码；
4）编译和链接程序；
5）通过仿真器加载.out文件，并执行DSP程序；
6）在TP201观测时钟输出；
7）在TP202观测产生的m序列波形。
*：选作，需要计算机和DSP的仿真器
六、实验任务
1．画出TP202测试点的波；
2．比较TP202输出的序列和图1-1-2中的m序列是否一致；
3．分析和验证m序列的周期性、均衡性、游程分布和移位相加性等特性；
4．分析m序列自相关性对抗多径的作用。
实验二 GOLD 序列产生及特性分析实验
一、实验目的
1. 了解Gold 序列的性质和特点；
2. 熟悉Gold 序列的产生方法；
3. 测试Gold 序列的的波形，了解Gold 序列的DSP 实现方法。 二、实验内容
1. 熟悉Gold 序列的的产生方法；
2. 测试Gold 序列的的波形； 3*．用DSP 编程产生Gold 序列的。 三、实验原理
m 序列虽然性能优良，但同样长度的m 序列个数不多，且m 序列之间的互相关函数值并不理想（为多值函数）。1967年，R ．Gold 提出和讨论了一种新的序列，即Gold 序列。这种序列有较为优良的自相关和互相关特性，构造简单，产生的序列数多，因而得到广泛的应用。
1． m 序列优选对
m 序列优选对是指在m 序列集中，其互相关函数最大值的绝对值满足下式的两条n 阶m 序列：
表1-2-1给出了部分m 序列优选对。
2．Gold 序列的产生方法
Gold 序列是m 序列的组合序列，由同步时钟控制的两个码元不同的m 序列优选对逐位
模2加得到，其原理如图1-2-1所示。这两个序列发生器的周期相同，速率也相同，因而两者保持一定的相位关系，这样产生的组合序列与这两个子序列的周期也相同。当改变两
整除
为偶数，但不能被位奇数
412
1
2)(2
/)2(2/)1(n n R n n xy ???++≤++τ
个m 序列的相对位移时，会得到一个新的Gold 序列。Gold 序列虽然是m 序列模2加得到的，但它已不再是m 序列，不过仍具有与m 序列近似的优良特性，各个码组之间的互相关特性与原来两个m 序列之间的互相关特性一样，最大的互相关值不会超过原来两个m 序列间最大互相关值。Gold 序列最大的优点是具有比m 序列多得多的独立码组。
图1-2-1 Gold 序列发生器
Gold 序列具有以下性质：
（1）两个m 序列优选对经不同移位相加产生的新序列都是Gold 序列，两个n 级移位寄存器可以产生2n
+1个Gold 序列，周期均为2n
-1。
（2）Gold 序列的周期性自相关函数是一个三值函数，与m 序列相比，具有良好的互相关特性。
Gold 序列的产生有两种形式：并联形式和串联形式。例如m 序列本原多项式为：
61)(x x x f ++=和6521)(x x x x x f ++++=，构成的并联和串联形式的Gold 序列发
生器如1-2-2图所示。（a ）为并联形式，（b ）为串联形式。
（a ）并联结构 （b ）串联结构
图1-2-2 Gold 序列发生器
为了观测方便，本实验用两个周期为31的m 序列优选对采用并联结构产生一个Gold
序列，如下图1-2-3所示。
图1-2-3 并联结构的Gold 序列发生器
四、Gold 序列产生框图
TP201TP202TP203TP204
图1-2-4 周期为31的Gold 序列产生框图
五、实验步骤
1．观测现有的Gold 序列波形
打开移动实验箱电源，等待实验箱初始化完成。先按下“菜单”键，再按下数字键“1”
，选择“一、 伪随机序列”，出现的界面如下所示：
再按下数字键“2”选择“2 GOLD 序列产生”，则产生一个级数为31的Gold 序列。
2．在测试点TP201测试输出的时钟，在测试点TP202、TP203测试用于产生GOLD 序列的周期为31的m 序列优选对。
3．在TP204测试输出的Gold 序列。 4*．自主设计通过DSP 产生Gold 序列。
1）将DSP 的仿真器JTAG 接口与DSP 模块板的双排针相连，注意连接方向； 2）将CCS2.2仿真软件打开；
3）建立一个工程文件，学生在main.c 中编写产生Gold 序列的源代码；
4）编译和链接程序；
5）通过仿真器加载.out文件，并执行DSP程序；
6）在TP201观测时钟输出；
7）在TP202、TP203观测用于产生的Gold序列的m序列优选对波形；
8）在TP204测试输出的Gold序列。
*：选作，需要计算机和DSP的仿真器
六、实验任务
1. 观测测试点TP202、TP203和TP204的信号波形，对照测试点TP201的时钟波形，写出对应的信号序列；
2. 根据图2-3中结构，计算出该图中的m序列优选对的信号序列；
3. 比较测试点TP202、TP203与上一步计算出来的信号序列是否一致；
4. 分析TP204的波形与TP202、TP203之间的关系；
5. 比较根据图2-3计算出来的GOLD序列和TP204测试的波形序列是否一致。
实验三 WALSH序列产生及特性分析实验
一、实验目的
1．了解Walsh序列的性质和特点；
2．熟悉Walsh序列的产生方法；
3．了解Walsh序列的DSP实现方法。
二、实验内容
1．熟悉Walsh序列的产生方法；
2．测试Walsh序列的波形；
3*.用DSP编程来产生Walsh序列。
三、实验原理
1．Walsh序列的基本概念
Walsh序列是正交的扩频序列，是根据Walsh函数集而产生。Walsh函数的取值为＋1或者-1。图1-3-1展示了一个典型的8阶Walsh函数的波形W1。n阶Walsh函数表明在Walsh 函数的周期T内，由n段Walsh函数组成。n阶的Walsh函数集有n个不同的Walsh函数，根据过零的次数，记为W0、W1、W2等等。
t
图1-3-1 Walsh函数
Walsh函数集的特点是正交和归一化，正交是同阶不同的Walsh函数相乘，在指定的区间积分，其结果为0；归一化是两个相同的Walsh函数相乘，在指定的区间上积分，其平均值为1。
可以将-1和＋1转换为二进制的0和1，这样一个n阶Walsh函数在周期T内取值就转换为由n个码元表示的序列。16阶Walsh序列内容如表1-3-1所示。
表1-3-1 16阶Walsh序列
Walsh函数的自相关特性并不理想，但是互相关特性很好，为了改善自相关特性，实际系统中，序列经Walsh函数调制后，再用自相关特性好的PN序列进行扩频。由于Walsh 函数之间的正交性，可以使用不同的Walsh序列对不同的信道进行调制，在接收端再用相同的Walsh序列提取信号，从而接收到所发送的信息。用这种方法，我们可以使多个信道在同一频率上发送而不会相互干扰，这也正是码分多址得以实现的基础。
2．Walsh序列的产生
生成Walsh序列有很多种方法，通常是通过哈达码矩阵来产生Walsh序列。利用哈达
码矩阵产生Walsh 序列的过程是采用迭代的方法。迭代过程如下：
?
?
????=N N N N N H H H H
H 2 的逻辑取反。例如：为其中N N H H n n N ,...2,1,2== ]0[1=H ,
?????
???????=??????=??
?
???=??????=01
10
1100
10100000
,100022
22
411
11
2H H H H H H H H H
H
4
484
4000000000101010100110011011001
100
000111101011010001111000
110100
1H H H H H ??????????????==?
?
????????????????
将上式矩阵中的第j 行用二进制序列{H N,j }表示，可以得到相应的Walsh 序列。
四、Walsh 序列产生框图
TP201TP202TP203TP204TP205
图1-3-2 周期为16的Walsh 序列产生框图
五、实验步骤
1．观测现有的Walsh 序列波形
打开移动实验箱电源，等待实验箱初始化完成。
先按下“菜单”键，再按下数字键“1”，选择“一、 伪随机序列”，出现的界面如下所示：
再按下数字键“3”选择“3 WALSH序列产生”，产生四个阶数为16的Walsh序列。
2．在测试点TP201测试输出的时钟，分别在测试点TP202、TP203、TP204、TP205测试16位的WALSH序列。
3*．自主设计通过DSP产生Walsh序列。
1）将DSP的仿真器JTAG接口与DSP模块板的双排针相连，注意连接方向；
2）将CCS2.2仿真软件打开；
3）建立一个工程文件，学生在main.c中编写产生Walsh序列的源代码；
4）编译和链接程序；
5）通过仿真器加载.out文件，并执行DSP程序；
6）在TP201观测时钟输出；
7）在TP202、TP203、TP204、TP205观测产生的Walsh序列波形。
*：选作，需要计算机和DSP的仿真器
六、实验任务
1. 分别画出测试点TP202、TP203、TP204、TP205的信号波形；
2. 分析WALSH序列的特点，分析这四个Walsh序列之间的正交关系；
3．分析CDMA编码中基带数据先对Walsh序列进行调制然后再对PN序列进行调制的的必要性。
第2章信源编码和信道编码实验
语音模数转换
1．模数转换的基本原理
在现代数字通信系统中，传输的信号都是数字信号，而我们通信的主要业务——语音是模拟信号，要想在数字通信的网络中传输，必须进行信号的模数转换，将模拟信号转换为数字信号。
在现代通信系统中以PCM为代表的编码调制技术被广泛应用于模拟信号的数字传输。PCM的主要优点是：抗干扰能力强；失真小；传输特性稳定，尤其是远距离信号再生中继时噪声不累积，而且可以采用压缩编码、纠错编码和保密编码等来提高系统的有效性、可靠性和保密性。另外，PCM还可以在一个信道上将多路信号进行时分复用传输。
脉冲编码调制（PCM）是把模拟信号变换为数字信号的一种调制方式，其最大的特点是把连续输入模拟信号变换为在时间和振幅上都离散的量，然后将其转化为代码形式传输。
PCM编码通过抽样、量化、编码三个步骤将连续变化的模拟信号转换为数字编码。为便于用数字电路实现，其量化电平数一般为2的整数次幂，有利于采用二进制编码表示。采用均匀量化时，其抗噪声性能与量化级数有关，每增加一位编码，其信噪比增加约6dB，但实现的电路复杂程度也随之增加，占用带宽也越宽。因此实际采用的量化方式多为非均匀量化，通常使用信号压缩与扩张技术来实现非均匀量化。在保持信号固有的动态范围前提下，在量化前将小信号进行放大而对大信号进行压缩。通常的压缩方法有13折线A律和μ律两种标准，国际通信中多采用A律。采用信号压缩后，用8位编码实际可以表示均匀量化11位编码时才能表示的动态范围，能有效提高小信号时的信噪比。图2-1示为脉冲编码调制的原理框图。
噪声
图2-1脉冲编码调制原理框图。
（1）抽样定理及其应用
低通信号均匀抽样定理：一个频带限制在0到x f 以内的低通信号，如果以x s f f 2≥的抽样速率进行均匀抽样，则x (t )可以由抽样后的信号)(t x s 完全地确定[指)(t x s 包含有
x (t )的成分，可以通过适当地理想低通滤波器不失真地恢复x (t )]。而最小抽样速率
x s f f 2=称为奈奎斯特速率，1/(2x f )称为奈奎斯特间隔。
（2）量化
量化的过程是指模拟信号f (t )按照适当抽样速率s f 进行均匀抽样，抽样周期
s s f T /1=。第k 个抽样值为f (k s T )。抽样值在量化时转换为Q 个规定电平n m m m 21、、、???中的一个。量化后的信号是对原来信号的近似。当抽样速率一定时，量
化级数目增加和量化电平选择适当，可以使与f (t )近似程度提高。
量化过程分为均匀量化和非均匀量化。在均匀量化中，量化噪声与信号电平大小无关。量化误差的最大瞬时值等于量化阶距的一半。所以信号电平越低，信噪比越小。当信号的振幅动态范围越宽，需要的量化电平数就越多。为了克服均匀量化的缺点，需要量化阶距跟随输入信号电平的大小而改变。在低电平时分层细一些，用小的量化阶去近似，对大信号则用大的量化阶去近似。这样就使输入信号与量化噪声之比在小信号到大信号的整个范围内基本一致。因此，就要使用压扩技术来实现非均匀量化。
（3）编码
信号经过抽样、量化以后成为可以编码的量化信号。量化信号经过模/数变换可以转换成各种各样的编码信号，然后就可以将它们送到信道中去传输，这就是基带信号。代码的形式通常采用二进制，而多进制代码只是用在线路的信噪比较好，可以利用的频带比较窄的情形。
（4）数模转换
数模转换为模数的反过程，通过将模数转换的数据通过内插和低通滤波来完成。 2．A/D 和D/A 转换芯片AD73311
在语音变换实验中，我们采用了Analog Device 公司的芯片—AD73311。AD73311具有线性A/D 和D/A 转换功能，采样频率为8kHZ ～64kHZ ，可以编程控制，采样字长为16位。具有大信噪比、输入输出增益可编程控制、低工作电压(2.7V ～5.5V)，并且一片两用的特点，是一种很受欢迎的芯片。
AD 公司的AD73311用起来非常灵活，内部有五个控制寄存器(CRA,CRB,CRC, CRD,CRE)，工作时先对其进行一些必要的参数设置。前两个控制寄存器（CRA 和CRB ）是用来进行参
数设置的，例如设置内部计数器、序列时钟分频率和主时钟分频率。其他三个寄存器用来设置模数、数模控制以及设备的电源控制等。这些寄存器的配置是由和AD73311直接相连的语音压缩芯片AMBE2000来自动完成的。AD73311的主时钟频率是16.384MHZ，采样频率是经过主时钟分频得到的，是AD73311的输出信号。A/D转换电路如图2-2所示。
图2-2 AD73311电路外围电路设计
模拟语音信号通过麦克分到达AD73311的模拟输入端口VIN，经过内部的A/D转换，完成采样量化和编码，通过SDO端口串行数字输出，每个采样点16比特，同时芯片的SDI 端口可以接收数字化后的语音信号，进行D/A转换，通过VOUT端口，到达喇叭。可以听到相应的声音。其中SDOFS和SDIFS分别为发送和接收数据的帧同步信号。
二、语音压缩
1．语音压缩基本概念
语音编码技术可分为两大类：波形编码和参量编码。波形编码是将时间域信号直接变换为数字代码，其特点是再建信号的质量，即信号的信噪比高，而其变换的比特率在64kb/s －16kb/s范围，PCM、△M等均属于这一类。参量编码，又叫变换域编码，是在信源信号的频率域或其它正交域抽取其特征参量变换为数字代码进行传输。在接收端从数字代码恢复特征参量，再从参量重建语音信号。这种方法的特点是质量较前者低，但可大大压缩比特速率，多用于窄带信道，如在移动通信、卫星通信、军事通信中应用日益广泛。
通用的PCM数码率为64kb/s，语音质量可达到长途通信网的标准要求。ADPCM在数码率为32kb/s，可达到64kb/s的PCM系统的通话质量，而且压缩了数码率。△M系统虽然也压缩了数码率，可工作在32kb/s或16kb/s，但其话音质量不如PCM和ADPCM。理论和
实践证明，采用上述语音编码方法，若进一步降低数码率，语音质量会明显下降，达不到电话通信的质量要求，在很低码率时，甚至无法实现通话。通常，降低数码率的语音编码方法，叫语音压缩编码。
压缩编码共分为两大类：一类叫中速率压缩编码，指数码率4.8kb/s－16kb/s范围的语音编码。其语音质量较好，达到常用数字电话通信中等质量要求，清晰度很高、自然度能达到基本要求，通信质量有少许失真，且与语音特征有一定程度关系。谐波压扩ADPCM、子带编码、自适应变换域编码(ATC)、多脉冲预测编码和矢量编码等均属于这一类。另一类叫低速率压缩编码，其数码率从100b/s左右到4.8kb/s。这种编码技术又叫声码器技术，其语音质量比前者差，尤其时自然度较差，较难从声音辨认出讲话人声音的特点；同时，它和语音特征有较大关系，不同人讲话，其质量不同。研究表明：语音编码的极限压缩率为80－100b/s。这是只能传送句子内容，讲话人的音质，情绪等信息就丧失了。
广泛应用的早期声码器形式是通道声码器。发端对输入语音进行粗略的频谱分析，而收端产生一信号，其频谱与发端规定的频谱相匹配。目前较常采用的是线性预测声码器，它们不仅语音质量大为提高，同时数码率也得到充分降低。发端包括两个子系统：一个是线性预测编码滤波器；另一个是提取基音和判决清浊音系统。由发端传输清浊音参数，在收端利用这些参数控制激励源。和通道声码器一样，收端激励源或者产生随机噪声，或者产生基音周期脉冲序列，激励幅度取决于输入增益。然后通过合成恢复语音信号。也可以用语音激励来取代基音提取和清浊音判决，构成声激励线性预测(VELP)声码器。多脉冲激励声码器模型是用一串脉冲来代替LPC声码器中的周期脉冲和白噪声序列。用于中速(9.6－16kb/s)语音编码得到了质量很好的合成语音，其优点之一是不必象LPC声码器那样需要精确提取基音信息和清浊音判决信息。多脉冲激励编码要传送脉冲位置和幅度信息，故编码速率不能压得太低。通常用于中速编码，进一步压低比特率，一般要采用矢量量化(VQ)技术。
2．AMBE-2000声码器芯片的性能介绍
（1）AMBE-2000简介
本实验采用的语音压缩编码芯片为Digital Voice Systems, Inc公司的AMBE2000语音编码芯片。该芯片是一种灵活性好，高性能，低功耗的单片实时全双工语音压缩解压芯片。它能在低速率下提供良好的语音质量，并且提供实时，全双向的标准AMBE语音压缩算法。经过证明该语音压缩技术在性能上已经超过了CELP，RELP，VSELP，MELP，ECELP，
