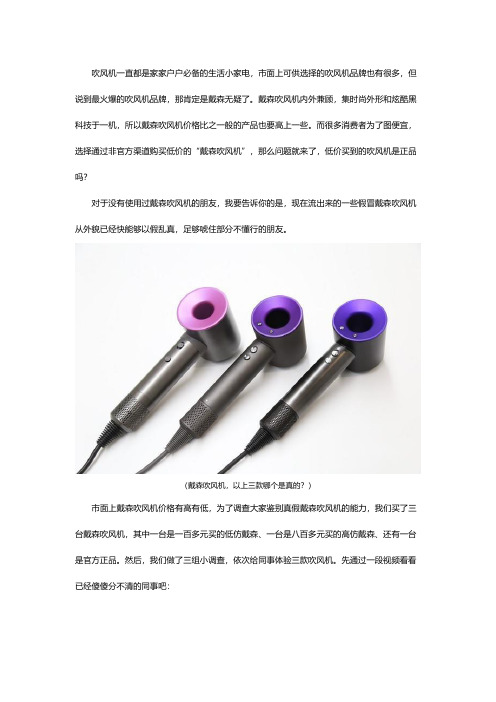

小心买到假的戴森(Dyson)吹风机
两三千元的戴森吹风够高大上，一样有假货在卖，给大家提个醒。
在马云家皇冠店铺给老婆买了个戴森的吹风机，在仔细开箱一番把玩之后开始怀疑这个所谓的“德国代购正品&保税区发货”吹风机真伪。想着去专卖店去做个鉴定，又担心人家不愿意搭理。于是从京东戴森专卖又入了一台正品做对比，现在可以确认之前买的淘宝代购版戴森吹风机绝对是假货了。
首先包装上讲基本没差别，甚至假货用的包装箱纸更好一些，更白....
只有电源开关处印刷不太一样，或许是欧版和国行的区别。
从配件上也看不出太大区别，甚至淘宝买的这款“欧版”做工感觉还更好一些。国行的用了一颗螺丝固定，淘宝所谓欧版的是一体成型的喷头。另外莲花头上面的出风孔不太一样，但是两者做工可以说都不错，单独拿出来很难判断高下。
主机的磁力吸头有区别，正品(右边)的切口圆滑，在吸附吸头时候没有阻力，但是仿品就像管道的断面，切口直角，不光滑。在插上吸头时候比较紧，有阻力。
这个进气口过滤网是假货的最大败笔，假货滤网在锁死状态的缝隙很大，感觉盖不紧，而且塑料滤网边缘很薄，插口锐利，不平整。正品接口匹配很好，感觉不是易损件。
拿掉过滤网差别就更明显了，假戴森吹风机的过滤网像是胶水粘合上去的，而且漏胶严重，污染了金属网面。正品戴森吹风机过滤网光滑细密。边角密封都很好。
称重对比了两款吹风机，重量都是接近550g,看不出明显差别。
在购买戴森吸尘器之前看大家的帖子，感觉戴森的风力应该是一大亮点，机器很小，但是风力很大。但是入手假货之后觉得它的风力也很一般，并没有多么突出。后面入手正品才发现大家所言非虚，果然风力惊人。手头没有风力测试的仪器，也就没法给大家测试具体数据了。放一个乒乓球在出风口，开最大风力，假货的乒乓球大概能维持在20-30cm处悬浮，真戴森吹风机，小球直接被吹高40-50cm，
假货打开开关后要一两秒才有反应，正品的开关迅速，响应很快。
如果以上只是细微差别，或许是品控不严引起的问题，那么下面这个直观对比能直接对比真伪：
假货风开到最大，温度开最高，功率大概700多瓦，离标称功率相聚甚远
正品戴森吹风机开最高温度最大风速，功率1500多瓦，接近标称的1600瓦。这一点足以说明问题了。
另外假货使用后手柄电机处会明显发热，正品握持处没有明显的电机发热感觉。
两三千买个吹风机应该买单的人不算太多吧，可没想到小众产品居然也会有人造假。。。
打淘宝的客服电话想投诉这家皇冠代购店，可是被告知，如果想确认假货，让淘宝对卖家做出处罚，必须提供国家认可的鉴定结果。
于是我又联系了戴森官网，打通400电话后被工作人员告知他们很重视，但是没有专人处理这种问题，让我写邮件反馈厂家。我认真去写了，结果邮件石沉大海。。。淘宝提供另外一种方法，找第三方鉴定机构鉴定产品真伪出具证书。但是网上查了一下发现，所谓的第三方鉴定机构根本不会受理这种个人提出的真伪鉴定请求。
于是妥协吧，戴森忙着买自己的产品，顾不上打假，售假的商家继续能坑一个算一个。。。
我只能退回产品，申请退款，默默地画个圈圈诅咒卖假货的骗子。
保险起见，大家还是官方店铺购买吧...便宜个几百块钱或许就是个大坑..
