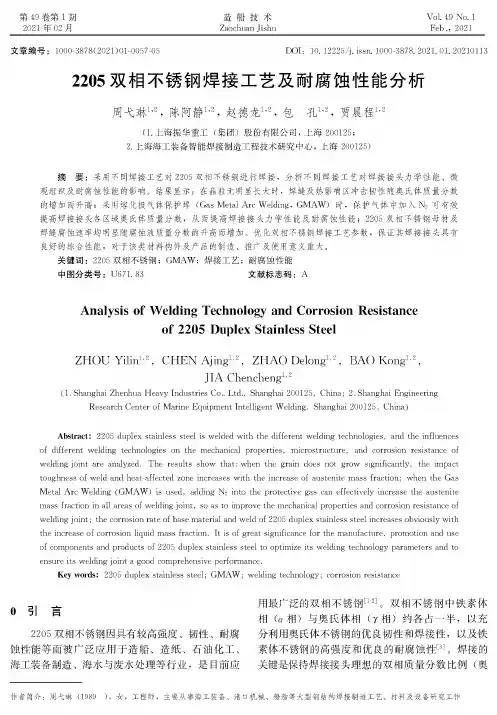

2205双相不锈钢复合板焊接工艺
1、材料特性
1.1 2205双相不锈钢成分特点
2205双相不锈钢（00Cr22Ni5Mo3N）是中合金双相不锈钢的代表品种，组织中铁素体和奥氏体各约占50%，其成分特点是超低碳、含氮，氮是强烈的奥氏体形成元素，加入到双相不锈钢中，既提高钢的强度且不损伤钢的塑韧性，又增强了其在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点蚀性能。由于其具有良好的耐腐蚀性能、力学性能、加工性能和焊接性能，广泛应用于石油和天然气工业、化学和石化加工工业、化肥工业、运输业、造纸和制盐轻工业等。
1.2 2205/Q235B双相不锈钢复合板的生产机制及特点
2205/Q235B双相不锈钢复合板材料是采用基材Q235B和复材2205不锈钢爆炸焊接而成。爆炸焊接生产复合板以炸药为能源介质，利用爆炸产生的冲击波推动复板向基板运动，在排出间隙中气体的同时通过撞击，在接触界面上发生薄层金属的塑形变形、融化和原子间的扩散，从而使金属板之间焊合。大量的研究以及成熟的生产工艺都表明，复合板各元素在界面附近为梯度过渡，呈渐进分布，复合板基材/复材界面区域形成牢固的冶金结合过渡区。达到在不降低使用效果（防腐性能、机械强度等）的前提下节约资源、降低成本的效果。
2、焊接性
2.1复材的焊接
2205双相钢钢为超低碳的奥氏体-铁素体不锈钢，在通过固溶处理后具有良好的韧性、强度和焊接性，由于该钢Cr当量与Ni当量比值适当，在高温加热后仍保留有较大量的一次奥氏体组织，又可使二次奥氏体组织在冷却中生成，使钢中的奥氏体相总量不低于30%～40%，因而使钢具有良好的耐腐蚀性能；因母材中含有较高的N，焊接近缝区不会形成单相铁素体区，奥氏体含量一般不低于30%。
双相不锈钢2205具有良好的焊接性，焊接冷裂纹和热裂纹的敏感性都较小。通常焊前不预热，焊后不热处理。
2.2过渡层的焊接
2205/Q235B复合板焊接过渡层时，由于其符合界面成分复杂，要在保证熔合良好的前提下，尽量减少基材金属的熔入量，即降低熔合比。为此，应采用较小直径的焊条及较小的焊接线能量，当焊接材料选择合理，焊接线能量控制适当时，焊接接头具有良好的综合性能。
2.3基层的焊接
基层为Q235B碳素钢板，焊接工艺成熟。在这里我们选取的J506焊条为低氢钾型焊条，是在低氢钠型基础加入稳弧剂，改善电弧工艺性能，增强了抗裂性。
2.4焊接要点双相不锈钢焊接接头的力学性能和耐蚀性能取决于焊接接头能否保持适当的金相比例，因此，焊接是围绕如何保证其双相组织进行的。当铁素体和奥氏体量各接近50%时，性能较好，接近母材的性能。改变这个比例关系，将使双相不锈钢焊接接头的耐蚀性能和力学性能（尤其是韧性）下降。双相不锈钢2205铁素体含量的最佳值是45%。过低的铁素体含量（<25%）将导致强度和抗应力腐蚀开裂能力下降；过高的铁素体含量（>75%）也会有损于耐蚀性和降低冲击韧性。
金相比例的影响因素如下：
焊接接头中铁素体和奥氏体的平衡关系既受到钢中合金元素含量的影响，又受到填充金属、焊接热循环、工艺参数的影响。
（1）合金元素的影响
根据研究和大量试验发现，复材中含氮是非常重要的。氮在保证焊缝金属和焊后热影响区内形成足够量的奥氏体方面具有重要作用。氮和镍一样是形成奥氏体和扩大奥氏体元素，但是，
不锈钢复合板的焊接 不锈钢复合板是由复层（不锈钢）和基层（碳钢、低合金钢等）复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。不锈钢复合板由于具有良好的综合性能和价格上风，在石油化工、食品产业等领域得到日益广泛的应用。不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。 一、不锈钢复合板的焊接特点 从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能, 中间增加的过渡层只是焊接工艺的需要。为了保证复合钢板不失往其原有的综合性能，需要对基层和复层分别焊接。除了基层和复层的焊接外，还有过渡层焊接的题目，这是不锈钢复合板焊接的主要特点。复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。基层和复层的过渡层焊接是不锈钢复合板焊接的关键。 二、不锈钢复合板焊接技术要点 1?焊接方法的选择 焊接不锈钢复合板时，基层大都采用焊条电弧焊。对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。过渡层和复层焊接，最常用的方法是焊条电弧焊。 2?焊接工艺评定 GBI501998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。目前，不锈钢复合板的焊接工艺评定应按照JB4708?2000《钢制压力容器焊接工艺评定》附录 A （标准的附录） 锈钢复合钢焊接工艺评定"进行，并遵守该标准正文的有关规定。 3?焊接材料的选择 不锈钢复合板的焊接材料按照JB/T4709 —2000《钢制压力容器焊接规程》正文和附 录A （标准的附录）不锈钢复合钢焊接规程”表A1推荐选用。 不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。焊接过渡层的目的，是为了补偿由于稀释所引起的合金元素（如铬、镍等）的降低，使复层焊缝的合金成分保持应有的水平。过渡层焊接时，基层结构钢的局部熔化使不锈钢焊缝合金成分稀释。同时，还有铬、镍合金元素的烧损题目。这样就会降低不锈钢焊缝中的铬、镍合金 元素含量，增加不锈钢焊缝的含碳量，从而使不锈钢焊缝中轻易形成硬而脆的马氏体组织，降低焊接接头
复合板焊接工艺评定解析 1. 概念的统一 规定“复合层”、“复层”、“覆层”在复合材料评定标准中为相同概念，都表示为复合金属材料中耐腐蚀层和耐磨层的金属板材或堆焊层，以及连接它们的焊缝堆焊层（包括过渡层焊接）。本标准中的复合材料焊接工艺评定是指耐腐蚀复合金属材料的焊接工艺评定。 2. 复合金属材料焊接工艺评定中的焊接工艺数量 在复合材料焊接接头中，工艺评定时对每种焊接工艺都应考虑，包含以下几个焊接工艺： ①基层与基层之间的焊接工艺 ②复层与复层之间的焊接工艺（包括过渡层焊接工艺） ③基层与其他零件的焊接工艺 ④复层与其他零件的焊接工艺 3. 复合层之间焊接的本质 从ASME第IX卷相关内容和47014-2011的C.2.3和C.3.2条的规定，都表明了复合材料对接接头的评定包括基材焊缝的力学性能评定和复合层的化学成分分析评定，当复合层计入强度计算时，应使用复合材料试件对焊缝（包括复合层焊缝）的力学性能进行评定，当复合层材料不计入强度计算时，可以不使用复合材料试件，只需要对基层焊缝进行力学性能评定。 复合层与复合层之间的焊接，本质上就是耐蚀堆焊焊接工艺，但细节上又不完全等同47014-2011中的“耐蚀堆焊工艺评定”，“耐蚀堆焊工艺评定”中的耐蚀堆焊是在母材表面上实施焊接，而复层焊接是在基材焊缝表面上实施堆焊，因此，基材的焊缝金属才是影响复层化学分析评定的因素。根据耐蚀堆焊工艺评定规定，当母材类别改变时应重新评定，所以如何建立焊缝金属（即焊接材料）的化学成分分类成为关键。由于我国对焊材按化学成分分类没有完整的分类体系，所以以焊材化学成分分类来建立复合层堆焊的评定标准暂不可行。但在NB/T 47014-2011中焊材的分类方法与母材的分类方法基本相同，其化学成分和性能基本上与母材相匹配，所以可以规定具有相同数字代号的母材类别和焊材类别属于相同材料类别。在实际焊接中是有可能出现基材类别和基材焊缝金属类别不相同的情况的，这时用基材的耐蚀堆焊评定是不能验证在焊缝金属上的堆焊，同时在这种情况下，如果复合比很大或无法预先开坡口，堆焊过程可能同时在基材焊缝和基材母材上实施，则可能需要两个耐蚀堆焊评定来分别满足焊缝金属和基层母材。 基层和复层的焊接次序改变应该重新评定,这应该是没有争议的结论。 先焊基材情况下，如果完成基层焊接的最后一道焊缝的焊接材料类别与过渡层或耐蚀层焊材类别相同，则化学成分分析评定可以免做。特殊情况时，这种焊接方法是可能存在的。 4. 基层母材的评定范围和复层化学成分分析 当复合层厚度计入强度计算时，ASME第IX卷QW-217中规定“工艺评定试验，在基层P-No. 、复层材料、焊接方法以及与之相匹配的填充金属等方面，应和产品焊接所采用的一样”，即：产品基材和试件基材应是同一类别材料、产品复层材料和试件复层材料应是相同材料、填充材料也应是相同材料。ASME对基层材料限制为相同类别以及限制复层材料和焊接材料为相同，是跟“耐蚀堆焊工艺评定”中的基材评定规则相一致的，这也是要求使用同
双相不锈钢管道的焊接工 艺 Prepared on 22 November 2020
双相不锈钢管道的焊接摘要：以辽阳石化80万吨/年PTA装置双相不锈钢管线为例，向读者介绍双相不锈钢2205的管道焊接，整个焊接具有一定的价值，为双相不锈钢焊接提供依据。 关键词：双相不锈钢管道焊接工艺耐腐蚀 0 前言 铁素体-奥氏体双相不锈钢是在超低碳铁素体不锈钢基础上发展起来的一种双相不锈钢，常温下为双相组织，与一般不锈钢相比，其Ni的质量分数低，Cr、N的质量分数高，具有较好的抗点蚀和抗应力腐蚀的性能。此外，其结晶结构中的Fe的质量分数高，所以比其他的不锈钢有更高的屈服强度。双相不锈钢由于具有奥氏体+铁素体双相组织，且两个相组织的含量基本相当，故兼有奥氏体不锈钢和铁素体不锈钢的特点。屈服强度可达400Mpa ~ 550MPa，是普通奥氏体不锈钢的2倍。与铁素体不锈钢相比，双相不锈钢的韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显着提高；同时又保留了铁素体不锈钢的一些特点，如475℃脆性、热导率高、线膨胀系数小，具有超塑性及磁性等。与奥氏体不锈钢相比，双相不锈钢的强度高，特别是屈服强度显着提高，且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。辽阳石化80万吨/年PTA装置中共有双相不锈钢有497m，最小管径为Φ×，最大管径为×，属于中、低压管道。PTA装置双相不锈钢管道中介质为浓度60%~90%的高浓度醋酸，是具有强腐蚀和刺激性的介质，焊接质量的好坏直接关系到整个装置生产的安全性。 1 双相不锈钢2205的焊接性分析
铁素体-奥氏体双相不锈钢具有良好的焊接性，铁素体-奥氏体双相不锈钢被加热到足够的温度时，出现奥氏体向铁素体的转变，温度升高到1250-1300℃时，可转变为纯铁素体组织，此时在进行冷却，首先在铁素体晶界生成晶核，逐渐生成奥氏体。冷却速度较慢生成的奥氏体越多，反之生成的奥氏体越少。该双相不锈钢与铁素体不锈钢相比，焊接出现的裂纹倾向低；与奥氏体不锈钢相比，焊接产生的脆化倾向低。然而，焊接工艺掌握不好，这种双相钢组织会引起焊缝和热影响区的脆化和焊接热裂纹的产生。实验表明，焊缝和热影响区德铁素体含量超过80%时，会降低韧性并增加裂纹的产生，因此对焊缝的化学成分尤其是Ni的质量分数和冷却速度加以控制，防止单相铁素体以及晶粒粗大和裂纹的产生。双相不锈钢化成成分和力学性能见下表1、2： 2 双相不锈钢的焊接工艺 焊前准备 坡口的制备：坡口角度为70±5°，主要是考虑稍大的坡口角度有利于保证熔合比和提高脱渣性能，实践证明当坡口角度小于这个数值时，产生夹渣的几率会增大。 焊前清理：管道坡口表面的清洁性是双相钢成功焊接的一个关键因素，2205坡口表面的污染物主要是切割时表面的氧化皮、油脂和引起铁素体增多的脆化元素。因此，焊接前必须进行完全清理打磨，打磨时使用不锈钢专用砂轮片，防止渗碳等情况的发生。坡口加工完毕后，最后利用丙酮溶液清洗坡口内外100mm区域内的有机物、手印等。丙酮擦洗时不宜用棉质物擦洗。
不锈钢管道焊接工艺 1 技术特征 1.1材质规格:304( 相当于0Cr18Ni9) 1.2工作介质: 水软水 1.3设计压力: 2工作压力:5Kg/CM1.42试验压力: 7.5Kg/CM1.52 本工程编制依据2.1 F43C技术文件. 2.2 国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.3 国标GB50235-97《工业金属管道施工及验收规范》 2.4 本公司焊接工艺评定报告:HG1 3 焊工 3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。 3.2 焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。 4 焊接检验 4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。 4.2对管材焊材按规定进行检验、填表验收。 对违反者进行教育帮,对焊工是否执行本工艺进行全面监督检查4.3．. 助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以
确保焊接质量。 4.4 做好本工艺第7条“焊接后检查和管理工作”。 4.5 邀请和欢迎总包方和监理方检查人员检查焊接质量。 5 焊前准备 5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。 5.1.2 管材型号为304级相当等于我国的0Cr18Ni9规格标准。按项目图纸规定。 5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti φ2.5mm φ2.0mm 5.1.4 不锈钢电焊条型号规格：A132 φ3.2mm φ2.5mm 5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm 5.1.6 氩气纯度为99.99％。 5.2 焊件准备 5.2.1 焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。 5.2.2 管道为V型坡口，对接接头、组对应符合图1要求： 注：间隙3.5～4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。 .. . 图1.焊口组对数据
复合板S Q R的焊接工 艺评定 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
复合板S11348+Q245R的焊接工艺评定 摘要 本文介绍S11348+Q245R复合板的焊接性试验和焊接工艺评定，提供了焊接工艺参数。根据该焊接工艺评定制定的产品焊接工艺，其产品经焊后检测符合技术要求。 关键词：复合板S11348+Q245R；焊接工艺评定；焊接性能分析 第一节前言 1焊接工艺评定概念 焊接工艺评定工作是整个焊接工作的前期准备。焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。它包括焊前准备、焊接、试验及其结果评价的过程。焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。 2焊接工艺评定的意义 焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。 3焊接工艺评定的目的 （1）是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件。 （2）是焊接质量管理所要执行的关键环节或重要措施。 （3）是反映一个单位施焊能力和技术水平高低的重要标志。 （4）是行业和国家相关的规程所做规定的必须进行的项目。 第二节S11348+Q245R复合板的焊接性试验和焊接工艺评定不锈钢复合板是由碳钢或低合金钢和不锈钢复合轧制而成的双层金属材料。基层为碳钢或低合钢，保证其钢板的结构强度、刚度和韧性；复层为不锈钢，满足介质对耐蚀性能的要求，具有经济、技术性能优越等特点。2011年我厂新接手了一台分馏塔顶油气分离器设备，（编号A097），此台设备主体材质为S11348+Q245R (3mm+ 28 mm)。为了保证焊接质量，我们进行了此材料的焊接性试验和焊接工艺评定。 1 焊接性分析 焊接不锈钢时，如果焊接工艺不当或焊接材料选用不正确，会产生一系列的缺陷。这些缺陷主要有耐蚀性的下降和焊接裂纹的形成，这将直接影响焊接
1 要求 1.1 材料 1.1.1 用于制造压力容器的不锈钢复合钢板材料及焊材应符合相应的国家标准或行业标准的规定，并具有材料制造厂的质量证明书。采用国外材料时，应符合《压力容器安全技术监察规程》第22条的规定。 1.1.2 用于主要受压元件的材料，其复验要求应符合《压力容器安全技术监察规程》第61条的规定。 1.1.3不锈钢复合钢板的使用范围应符合GB150的规定。 1.1.4材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造有表面粗糙度要求的设备的不锈钢复合钢板板，需经80~100号砂头抛光后，再检查表面质量。经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。 1.1.5不锈钢复合钢板应按牌号、规格和炉批号分类存放，并作明确标志。与碳钢等原材料有严格的隔离措施。1.1.6 不锈钢复合钢板材料上应有清晰的入库标记。该标记和1.1.6条规定的标志应采用无氯、无硫记号笔书写，不得采用油漆等有污染的物料书写，不得在与介质接触的表面打钢印。 1.1.7 焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内，一般应放在离地约200~500mm 以上的架子上。室内应整洁，不允许放置有害气体和腐蚀性介质。并应建立严格的验收、保管、烘干、发放和回收制度。 1.1.8 钢板吊运时，要防止钢板变形。钢丝绳要加护套，以防损伤材料表面。 1.2 制造环境 1.2.1 不锈钢复合钢板压力容器的制造应有独立、封闭的生产车间或专用场地，应与碳钢制产品严格隔离。不锈钢复合钢板压力容器如附有碳钢零部件，其碳钢零部件的制造场地应与不锈钢复合钢板件分开。 1.2.2 为了防止铁离子和其它有害杂质的污染，不锈钢复合钢板压力容器生产场地必须保持清洁、干燥、地面应铺设橡胶或木质垫板。零部件半成品、成品的堆放需配有木质堆放架。 1.2.3 不锈钢复合钢板压力容器在制造过程中应使用专用滚轮架（如滚轮衬有橡胶等）、吊夹具及其它工艺设备。起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料（橡胶、塑料等）铠装的金属吊缆。进入生产现场的人员应穿着鞋底不得带有铁钉等尖锐异物的工作鞋。 1.2.4 不锈钢复合钢板材料或零部件在周转和运输过程中，应配备必要的防铁离子污染和磕划的运送工具。 1.2.5 不锈钢复合钢板压力容器的表面处理应有独立且配备必要的环境保护措施的场地。 1.3 加工成型及焊接 1.3.2 划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的不锈钢复合钢板材料表面严禁用钢针划线或打冲印。 1.3.3 下料时，应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。用等离子切割方法下料或开孔的板材，如割后尚需焊接，则要去除割口处的氧化物至显露金属光泽。当利用机械切割方法时，下料前应将机床清理干净，为防止板材表面划伤，压脚上应包橡胶等软质材料。严禁在不锈钢复合钢板材料垛上直接切割下料。 1.3.4 板材的剪口和边缘不应有裂缝、压痕、撕裂等现象。 1.3.5 剪好的材料应整齐地堆放在底架上，以便连同底架吊运，板间须垫橡胶、木板、毯子等软质材料，以防损伤表面。 1.3.8 不锈钢复合钢板板卷圆时，应在卷板机的轧辊表面或在不锈钢复合钢板表面上覆盖无铁离子的材料。 1.3.9 进行钻、锪、车削等机械加工时，冷却液一般采用水基乳化液。 1.3.10 不锈钢复合钢板封头采用热成型时，应按热处理规范和冲压工艺的要求，严格控制炉内温度和冲压的起始温度与终了温度，并作好记录。不允许与碳钢封头同炉加热。热成型所用的工具、压模等须清洁干净，不允许有碳钢屑、氧化皮等污物存在。 1.3.11 壳体组装过程中，临时所需的楔铁、垫板等与壳体表面接触的用具应选用与壳体相适应的不锈钢复合钢板材料。 1.3.12 不锈钢复合钢板压力容器严禁强力组装，组装过程中不得使用可能造成铁离子污染的工具。容器的开孔应采用等离子或机械切割的方法。 1.3.13 不锈钢复合钢板压力容器施焊前的焊接工艺评定和首次焊接的钢种，首次采用的焊接材料及焊接方法，以及改变已经评定合格的焊接工艺中任何一项重要因素或补加因素时的施焊前焊接工艺评定均应符合JB4708的规定，焊接规程应符合JB/T4709的规定。 1.3.14 施焊的焊工必须持有劳动部门颁发的相应类别有效焊工合格证。 1.3.15 不合格的焊缝允许返修，但同一部位的返修次数不宜超过两次。对经过两次返修仍不合格的焊缝，如再进行返修，每次须经制造单位技术负责人批准，并将返修次数、部位和返修情况记入产品的质量证明书。有抗晶间腐蚀要求的零部件，焊缝返修后仍应保证原有要求。 1.3.16 制造过程中应避免尖锐、硬性物质擦伤不锈钢复合钢板表面。如进行容器内工作，应采取铺设衬垫等保护措施。 1.3.17 不锈钢复合钢板压力容器的表面如有局部磕碰或划伤等影响耐腐蚀性能的缺陷，必须修复。 1.4 表面处理 1.4.1 不锈钢复合钢板压力容器的所有焊缝修补工作结束后按设计图样的要求进行表面处理。 1.4.2 压力容器表面的焊接飞溅物、熔渣、氧化皮、焊疤、凹坑、油污等杂质均应清除干净，清除过程中不得使用碳钢刷清理不锈钢复合钢板压力容器的表面。 1.4.3 采用机械抛光时，抛光磨料宜选用氧化铝或氧化铬，不得使用铁砂等作磨料。磨料应按不同的粒度分开放置，不得混放。
不锈钢管道焊接工艺 Document number：BGCG-0857-BTDO-0089-2022
摘要：本文介绍了不锈钢管道TIG+MAG焊接工艺，与全氩焊和氩电联焊相比，TIG+MAG焊的生产效率大大提高，焊接质量有所提高。该项技术已在电厂管道焊接中得到应用。 1 案例分析 0Cr18Ni9不锈钢φ530mm×11mm 大管水平固定全位置对接接头主要用于电厂润滑油管道中，焊接难度较高, 对焊接接头质量要求较高，内表面要求成形良好，凸起适中，焊后要求PT、RT检验。以往均采用TIG 焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效率低。为既保证质量又提高效率，采用TIG内、外填丝法焊底层，MAG焊填充及盖面层，使质量、效率都得到保证。 0Cr18Ni9不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大，且熔池流动性差，成形较差，特别在全位置焊接时更突出。在MAG焊过程中, 焊丝伸出长度必须小于10mm，焊枪摆动幅度、频率、速度及边缘停留时间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐, 成形美观，以保证填充及盖面层质量。 2 焊接方法及焊前准备 焊接方法 材质为0Cr18Ni9，管件规格为φ530mm×11 mm，采用手工钨极氩弧焊打底，混合气体（CO2+Ar）保护焊填充及盖面焊，立向上的水平固定全位置焊接。 焊前准备
2.2.1 清理油、锈等污物，将坡口面及周围10mm内修磨出金属光泽。 2.2.2 检查水、电、气路是否畅通，设备及附件应状态良好。 2.2.3 按尺寸进行装配，定位焊采用肋板固定（2点、7点、11点为定位块固定），也可采用坡口内点固，但必须注意定位焊质量。 2.2.4 管内充氩气保护。 3 TIG焊工艺 焊接参数 采用φ2.5 mm的Wce-20钨极，钨极伸出长度4~6mm，不预热，喷嘴直径12mm，其它参数见表1。 操作方法 3.2.1 管子对接水平固定焊缝是全位置焊接。因此焊接难度较大，为防止仰焊内部焊缝内凹，打底层采用仰焊部位（六点两侧各60°）内填丝，立、平焊部位外填丝法进行施焊。 3.2.2 引弧前应先在管内充氩气将管内空气置换干净后再进行焊接，焊接过程中焊丝不能与钨极接触或直接深入电弧的弧柱区，否则造成焊缝夹钨和破坏电弧稳定，焊丝端部不得抽离保护区，以避免氧化，影响质量。 3.2.3 由过6点5mm处起焊，无论什么位置的焊接，钨极都要垂直于管子的轴心，这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化。
2205双相不锈钢复合板焊接工艺 1、材料特性 1.1 2205双相不锈钢成分特点 2205双相不锈钢（00Cr22Ni5Mo3N）是中合金双相不锈钢的代表品种，组织中铁素体和奥氏体各约占50%，其成分特点是超低碳、含氮，氮是强烈的奥氏体形成元素，加入到双相不锈钢中，既提高钢的强度且不损伤钢的塑韧性，又增强了其在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点蚀性能。由于其具有良好的耐腐蚀性能、力学性能、加工性能和焊接性能，广泛应用于石油和天然气工业、化学和石化加工工业、化肥工业、运输业、造纸和制盐轻工业等。 1.2 2205/Q235B双相不锈钢复合板的生产机制及特点 2205/Q235B双相不锈钢复合板材料是采用基材Q235B和复材2205不锈钢爆炸焊接而成。爆炸焊接生产复合板以炸药为能源介质，利用爆炸产生的冲击波推动复板向基板运动，在排出间隙中气体的同时通过撞击，在接触界面上发生薄层金属的塑形变形、融化和原子间的扩散，从而使金属板之间焊合。大量的研究以及成熟的生产工艺都表明，复合板各元素在界面附近为梯度过渡，呈渐进分布，复合板基材/复材界面区域形成牢固的冶金结合过渡区。达到在不降低使用效果（防腐性能、机械强度等）的前提下节约资源、降低成本的效果。 2、焊接性 2.1复材的焊接 2205双相钢钢为超低碳的奥氏体-铁素体不锈钢，在通过固溶处理后具有良好的韧性、强度和焊接性，由于该钢Cr当量与Ni当量比值适当，在高温加热后仍保留有较大量的一次奥氏体组织，又可使二次奥氏体组织在冷却中生成，使钢中的奥氏体相总量不低于30%～40%，因而使钢具有良好的耐腐蚀性能；因母材中含有较高的N，焊接近缝区不会形成单相铁素体区，奥氏体含量一般不低于30%。 双相不锈钢2205具有良好的焊接性，焊接冷裂纹和热裂纹的敏感性都较小。通常焊前不预热，焊后不热处理。 2.2过渡层的焊接 2205/Q235B复合板焊接过渡层时，由于其符合界面成分复杂，要在保证熔合良好的前提下，尽量减少基材金属的熔入量，即降低熔合比。为此，应采用较小直径的焊条及较小的焊接线能量，当焊接材料选择合理，焊接线能量控制适当时，焊接接头具有良好的综合性能。 2.3基层的焊接 基层为Q235B碳素钢板，焊接工艺成熟。在这里我们选取的J506焊条为低氢钾型焊条，是在低氢钠型基础加入稳弧剂，改善电弧工艺性能，增强了抗裂性。 2.4焊接要点双相不锈钢焊接接头的力学性能和耐蚀性能取决于焊接接头能否保持适当的金相比例，因此，焊接是围绕如何保证其双相组织进行的。当铁素体和奥氏体量各接近50%时，性能较好，接近母材的性能。改变这个比例关系，将使双相不锈钢焊接接头的耐蚀性能和力学性能（尤其是韧性）下降。双相不锈钢2205铁素体含量的最佳值是45%。过低的铁素体含量（<25%）将导致强度和抗应力腐蚀开裂能力下降；过高的铁素体含量（>75%）也会有损于耐蚀性和降低冲击韧性。 金相比例的影响因素如下： 焊接接头中铁素体和奥氏体的平衡关系既受到钢中合金元素含量的影响，又受到填充金属、焊接热循环、工艺参数的影响。 （1）合金元素的影响 根据研究和大量试验发现，复材中含氮是非常重要的。氮在保证焊缝金属和焊后热影响区内形成足够量的奥氏体方面具有重要作用。氮和镍一样是形成奥氏体和扩大奥氏体元素，但是，
不锈钢复合板的制作方法有两种： 一、热轧法生产不锈钢复合钢板： 以碳钢基板和不锈钢板处于物理纯净状态，在高度真空条件下进行轧制而成。在轧制过程中两种金属扩散实现冶金结合。当然为了提高复合界面的润湿效果，提高结合强度，在界面的物理化学处理方面还要采取一系列技术措施。 二、爆炸法生产复合钢板： 将不锈钢板重叠置于碳钢基板上，不锈钢板和碳钢基板之间用垫子间隔出一定的距离。不锈钢板上面平铺炸药，炸药爆炸的能量，使不锈钢板高速撞击碳钢基板，产生高温高压使两种材料的界面实现固相焊接。 焊接工艺 作者：陆汉惠 （江门甘蔗化工厂（集团）股份有限公司，广东江门529075） 关键词：不锈钢复合钢板；焊接性；焊接工艺；工艺评定 中图分类号：TG444.1 文献标识码：B 不锈钢复合钢板压力容器是近年来石油、化工行业中应用较广的设备，既有不锈钢较强的耐腐蚀性，又有普通钢的经济性。但其制造及焊接工艺较复杂，特别是对过渡层及复层的焊接质量要求很高。1999年4月，我公司承接了某化工厂10台常压塔的生产任务，其主体材质是24mm＋3mm的16MnR＋316L。对其工艺进行探讨，通过查阅许多有关资料及试验，确定了不锈钢复合钢板容器的制造及焊接工艺。 1 焊接性分析 16MnR＋316L不锈钢复合钢板的复层为316L，属奥氏体不锈钢，基层为16MnR，属碳锰低合金钢，其焊接工艺较简单。而16MnR＋316L的焊接工艺难点是16MnR和316L过渡层和316L不锈钢的焊接。 316L不锈钢焊接时，易发生HAZ敏化区晶间腐蚀，对于316L，发生敏化区间井非在平衡加热时的450—85O℃，而是有一个过热度，可达600－1000℃。因为焊接过程是一个快速加热和冷却的过程，而铬碳化合物沉淀是一个扩散过程，为足够扩散需要一定的“过热度”，其焊接工艺应采用快速过程。以减少处于敏化区加热的时间。所以焊接过渡层应用小热输入、反极性、直线运条和多层多道焊。 316L的导热系数小．线膨胀系数大，热量不易散失，很容易形成所需尺寸的熔地，而旦在自由状态下，易产生较大的焊接变形。因此，在焊接复层316L 时，应采用小电流、快速焊、窄焊道的多层多道焊接，要控制道间温度在6O℃以下。 2 制造工艺 2.1 下料划线禁止在复层表面上切割线内用针划线打样冲眼，不得用墨汁、油漆涂写，尽量避免铁器碰伤划伤表面。 2.2 切割试样材料厚度为24mm＋3mm，采用切割机进行切割时复层朝下，从基层侧开始切割并严禁熔渣溅到复层表面。切割前留有加工余量，切割后用刨边机把切割的热影响区刨掉。坡口也采用刨边机进行加工，加工后的坡口要进行外观检验，不得有裂纹和分层，否则要进行修补。 2.3 拼接拼接前坡口两侧各2O mm 内外表面要用不锈钢丝刷清理，复层距坡口100 mm 范围内要涂防飞溅材料。拼接时应以复层为标准，保证对口错边量≤1mm，间隙l～2 mm 。
焊接工艺 在焊接工艺评定的基础上，母液桶的制安正式开始。施工程序如下： 4.1选择焊接方式及焊接材料，见下表： 注：以上适用于所有焊缝。 焊接材料入库时，应仔细核对合格证、质量证明书，符合相应标准后才能投入使用。将焊材存放在干燥、通风良好、温度>5℃，且空气相对湿度<60%的库房内；设置焊材二级库，并由保管员专门负责焊材的保管、烘烤、发放和回收，并做好各种记录；焊条使用前按说明书的要求进行烘烤，然后存放到100～150℃恒温箱里随用随取；焊条使用超过4小时应重新烘烤，并且重复烘烤不得超过两次；焊工凭焊接技术员签发的领料单领取焊材。 4.2坡口加工（坡口样式见表3.3） 现场复材面和过渡层都采用等离子弧切割方法开制坡口，并用磨光机进行修磨。应避免将切割熔渣溅落在母材表面上，坡口表面应平整、光洁。基层采用板式坡口机。 4.3焊前清理 焊前应采用机械方法及有机溶剂，将焊接坡口内外两侧至少各20mm范围内的油、漆、锈、垢、毛刺、氧化膜等清除干净，且坡口表面不得有裂纹、夹层等缺陷；多层多道焊时，必须清除前道焊缝表面的熔渣和缺陷等。为防止焊接飞溅物污染不锈钢表面，应在坡口两侧各100mm范围内涂上石灰水。 4.4组对 为避免增加内应力和产生应力集中，内外壁应尽量平齐，其内壁错边量不宜超过壁厚的10%，且不大于0.5mm；不得对焊接接头进行加热校正，不得用强力对口。厚度相同（基材与复材厚度均相同）的不锈钢复合钢板焊件的装配，应以复材表面为基准。厚度不同（或复材厚度不同，或基材厚度不同，或两者均不同）的不锈钢复合钢板焊件的装配基准，按设计图样的规定执行。 4.5定位焊 定位焊缝只允许焊在基层母材上，且应由持证焊工承担。若发现定位焊缝出现裂纹或其它不允许存在的缺陷时，应予铲除，并移位再焊。 4.6正式焊接 1）焊接规范参数见表3.4： 采用磨光机进行清根，层间温度<100℃。 2）焊接顺序：基层——过渡层——复层。焊接复层前应用磨光机清根，深度2mm。为防止飞溅破坏复层表面，焊接前应涂白垩粉予以保护，复层焊接时应尽量采用快速焊。 3）焊接注意事项 a.不得用碳钢焊材、低合金钢焊材在复层母材、过渡焊缝和复层焊缝上施焊。 b.过渡焊缝应同时熔合基层焊缝、基层母材和复层母材，且应盖满基层焊缝和基层母材。 c.过渡层焊缝在复层侧距材质分界线距离宜为0.5-1.5mm，在基层侧距材质分界线距离宜为1.5-2.5mm。 d.基材的焊接 焊接基材时，其焊道不得触及和熔化母材。先焊基材时，其焊道根部或表面，应距复合界面1-2mm。 e.过渡层的焊接 焊接过渡层时，要在保证熔合良好的前提下，尽量减少基材金属的熔入量，即降低熔合比。为此，应采用较小直径的焊条及较小的焊接线能量，过渡层的厚度应不小于2mm。 f.复材的焊接
1 绪论 随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。 传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。双相不锈钢是近二十年来开发的新钢种。通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。 所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。 上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其发展经历了3代历程。 1.1 我国双相不锈钢的应用 双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象，一般不锈钢难以胜任的容器、管道以及零部件等而研制的，但由于
目录 1. 编制依据 (2) 2. 工程概述 (2) 3. 开工条件和施工准备 (3) 4. 人员及工器具配备 (3) 5. 主要施工工序和方法 (4) 6. 质量保证措施 (6) 7. 职业健康安全环境保护措施 (7) 8. 环境控制措施 (9) 9. 附图 (10)
1.编制依据 1.1 1.2 施工组织总设计和汽机专业施工组织设计； 1.3 《火电施工质量检验及评定标准》第五部分管道及系统DL/T5210-2009； 1.4 《电力建设安全工作规程》（火力发电厂部分DL/T5009.1-2002）； 1.5 《锅炉压力容器管道焊工考试与管理细则》[2002]109号； 1.3 《钢制承压管道对接焊接接头射线技术规程》DL/T 821-2002； 1.4 《火力发电厂焊接技术规程》DL/T869－2004； 1.9 《焊接工艺评定规程》DL/T868-2004； 1.10 《电力建设施工质量验收及评价规程》第七部分焊接DL/T5210.7－2010； 1.11 《火力发电厂焊接热处理技术规程》DL/T819－2002； 1.12 《火力发电厂金属技术监督规程》DL/T438-2009； 1.13 《火力发电厂异种钢焊接技术规程》DL/T752－2001； 1.14 1.15 《工程建设标准强制性条文》电力工程部分—2006版； 1.16 《电力建设施工及验收技术规范》管道篇DL/T 5031-94。 2 工程概述 可实现集中供热，不仅能够满足石河子市区近、远期采暖热负荷增长的需要，提高能源综合利用率，而且有利于改善城区生态环境和地区环境空气质量，促进地方经济可持续发展，符合国家能源产业政策及环保政策。 2.2 施工内容 依据设计院设计图纸，不锈钢管道主要包括：仪用压缩空气系统、化学水系统、本体润滑油及抗燃油油等系统组成，为了在施工过程中提高焊接质量，特制订此作业指导书。 本机组不锈钢管道材质分别为：仪用压缩空气系统材质为0Cr18Ni9；本体套装油管道材质为0Cr18Ni9Ti；化学水系统材质均为1Cr18Ni9Ti。 仪用压缩空气系统：设计压力1.0MPa，常温，管道从汽机精处理接出至锅炉仪用压缩空气管道，管道主要规格为φ159×4.5。 本体润滑油管道为套装油管道，设计压力：0.3MPa，45℃，接口形式均为钢管对接，由主机油箱引出至前轴承箱，#1--#9各轴承箱进、排油管道，包括顶轴油管道规格有：φ219×6，φ610×10，φ57×4，φ108×4.5，φ325×8，φ89×4.5，φ20×2.5等。
复合钢板焊接工艺评 定
复合钢板焊接工艺评定 郭晶张寿增 【关键词】钢板,复合材料,腐蚀,焊接工艺评定 【论文摘要】复合钢板焊接的实质是基层材料的焊接和在基层材料上堆焊耐蚀层，了解这一点对合理进行复合钢板的焊接工艺评定至关重要。 中图分类号：TG 44文献标识码：B Welding procedure qualification for clad steel plates GUO Jing，ZHANG Shou-zeng (Dalian Nanhai Pressure Vessel Factory，Dalian 116031, China) Abstract:The welding of clad steel plates is essentially the combination of welding of base metal with overlaying of corrosion resistant deposit on the base metal. This acknowledgement is helpful for properly performing the qualification tests. Key words:steel plate; composite;corrosion; welding procedure qualification 使用复合钢板建造化工设备和压力容器是为了节约贵重耐腐蚀金属材料，同时利用低合金高强度钢作基层，提高设备承压能力，从而实现使用性能和经济效果优化组合的目的。ASME规范第Ⅸ卷，第QW-217条，是关于复合钢板焊接工艺评定的专门条文［1］，是目前最全面、最合理的规定。 1复合钢板焊接本质 以单面坡口为例(图1)，复合钢板的焊接分两步来完成：①焊接基层，把基层坡口填充至H深度，H小于复合钢板的基层厚度T。这样做的目的是为了防止焊接基层部分时熔化复层金属。这一阶段的焊接与焊接单一基层材料没有任何区别。②焊接复层，其基本要点是保持尽量浅的熔深，以减轻基层材料对耐蚀熔敷金属的稀释作用。不难看出，这一阶段焊接的实质，就是在基层材料上堆焊耐蚀金属。
双相不锈钢的焊接工艺 规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
1 绪论 随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。 传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。双相不锈钢是近二十年来开发的新钢种。通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。 所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显着提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢 类。 上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、 Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其 发展经历了3代历程。
奥氏体不锈钢管道焊接工艺规程 1适用范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB5023—97《工业金属管道工程施工及验收规范》 GB/T 983—95《不锈钢焊条》 DL/T869-2004《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004〈压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004〈压力管道安装工程焊接材料管理程序》 HYDBP013-2004压力管道安装工程材料设备储存管理程序》 HYDBP012-200《〈压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004＜压力管道安装工程计量管理手册》 HYDBP007-2004＜压力管道安装工程检验和试验控制程序》 HYDBP010-2004〈压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3先决条件 3.1 环境 3.1.1 施工环境应符合下列要求: 3.1.1.1 风速：手工电弧焊小于8M/S,氩弧焊小于2M/S
3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%环境温度大于0C。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2奥氏体不锈钢管道焊接控制流程图 见图1。 图1奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。 3.3.2 奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负责，按《焊接材料保管程序》执行
不锈钢管焊接工艺及热处 理模板 1
不锈钢管焊接工艺及热处理 [我的钢铁] -02-03 15:10:20 不锈钢管热处理 不锈钢管热处理国外普遍采用带保护气体的无氧化连续热处 理炉, 进行生产过程中的中间热处理和最终的成品热处理, 由于能够获得无氧化的光亮表面, 从而取消了传统的酸洗工序。这一热处理工艺的采用, 既改进了钢管的质量, 又克服了酸洗对环境的污染。 根据当前世界发展的趋势, 光亮连续炉基本分为三种类型: ( 1) 辊底式光亮热处理炉。这种炉型适用于大规格、大批量钢管热处理, 小时产量为1.0吨以上。可使用的保护气体为高纯度氢气、分解氨及其它保护气体。能够配备有对流冷却系统, 以便较快地冷却钢管。 ( 2) 网带式光亮热处理炉。这种炉型适合于小直径薄壁精密钢管, 小时产量约为0.3-1.0吨, 处理钢管长度可达40米, 也能够处理成卷的毛细管。 2
( 3) 马弗式光亮热处理炉。钢管装在连续的把架上, 在马弗管 内运行加热, 能以较低的成本处理优质小直径薄壁钢管, 小时产量 约在0.3吨以上。 不锈钢焊管工艺技术——氩弧焊 不锈钢焊管要求熔深焊透, 不含氧化物夹杂, 热影响区尽可能小, 钨极惰性气体保护的氩弧焊具有较好的适应性, 焊接质量高、 焊透性能好, 其产品在化工、核工业和食品等工业中得到广泛应用。 焊接速度不高是氩弧焊的不足之处, 为提高焊接速度, 国外研 究开发了多种方法。其中由单电极单焊炬发展采用多电极多焊炬 的焊接方法在生产中应用。70年代德国首先采用多焊炬沿焊缝方向直线排列, 形成长形热流分布, 明显提高焊速。一般采用三电极 焊炬的氩弧焊, 焊接钢管壁厚S≥2mm, 焊接速度比单焊炬提高3-4倍, 焊接质量也得以改进。氩弧焊与等离子焊组合能够焊接更大壁厚的钢管, 另外, 在氩气中5-10%的氢气, 再采用高频脉冲焊接电源, 也可提高焊接速度。 多焊炬氩弧焊适用于奥氏体和铁素体不锈钢管的焊接。 不锈钢焊管工艺技术——高频焊 3
