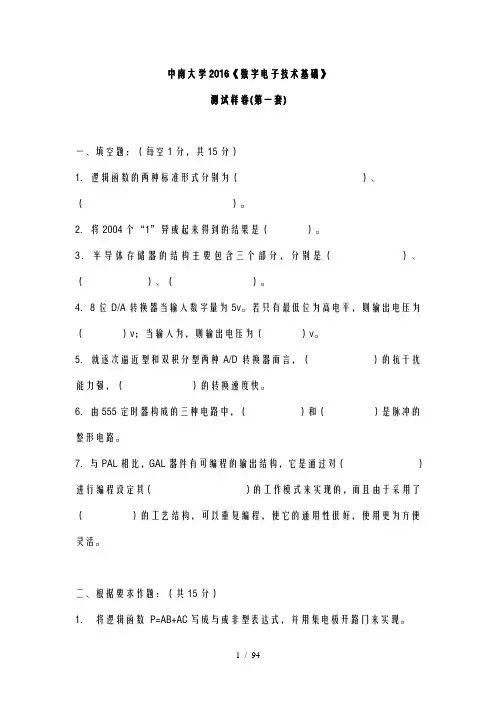

中南大学信息院《数字电子技术基础》
期终考试试题（110分钟）(第一套)
一、填空题：（每空1分，共15分）
=+的两种标准形式分别为（）、
1．逻辑函数Y AB C
（）。
2．将2004个“1”异或起来得到的结果是（）。
3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。
4．8位D/A转换器当输入数字量为5v。若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。
5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，
（）的转换速度快。
6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
二、根据要求作题：（共15分）
1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。
2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q 波形。
三、分析图3所示电路：（10分）
1）试写出8选1数据选择器的输出函数式；
2）画出A2、A1、A0从000~111连续变化时，Y的波形图；
3）说明电路的逻辑功能。
四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15分）
五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。（8分）
B
C
六、用T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。试
问该电路是如何连接的？请在原图上画出正确的连接图，并标明T 的取值。 （6分）
七、图6所示是16*4位ROM 和同步十六进制加法计数器74LS161组成的脉冲分频电路。ROM 中的数据见表1所示。试画出在CP 信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。 （16分）
表
1：
地址输入
数据输出 A3 A2 A1
A0
D3 D2 D1 D0 0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 1 0 1 0 0 0 1 0 1 1 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 0 0 1 0 0 0 0 1 0 1 0 0 0 1 1 1 0 0 0 0
CP 波形如图所示：
八、综合分析图7所示电路，RAM 的16个地址单元中的数据在表中列出。要求：
（1）说明555定时器构成什么电路？ （18分）
（2）说明74LS160构成多少进制计数器？
（3）说明RAM 在此处于什么工作状态，起什么作用？
（4）写出D\A 转换器CB7520的输出表达式（U O 与d 9~d 0之间的关系）；
（5）画出输出电压U o 的波形图（要求画一个完整的循环）。
中南大学信息学院
《数字电子计数基础》试题（第一套）参考答案
一、 填空（每空1分，共15分）
1．)6,4,0()(,)7,5,3,2,1()(=∏===∑i M ABC Y i m ABC Y i i
2．0
3．地址译码器、存储矩阵、输出缓冲器
4．0.039、5.31
5．双积分型、逐次逼近型
6．施密特触发器、单稳态触发器
7．结构控制字、输出逻辑宏单元、E 2CMOS 二、根据要求作题：（共15分） 1
．C B A C B A P ?=+=
OC 与非门实现如图：
2． C Q B C B A Q BC C A P n
n ?++?+=+=+1;
三、1）
2）
3）该电路为序列脉冲发生器，当A2、A1、A0从000~111连续变化时，Y 端输出连续脉冲。
6分）
A3 A2 A1 A0 F
0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 0
1
1
1
1
1
1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 X
X
X
X
X
X
五、
六、七、 八、
)
一、填空题：（每空1分，共16分）
1．逻辑函数有四种表示方法，它们分别是（ ）、（ ）、
（ ）和（ ）。
2．将2004个“1”异或起来得到的结果是（ ）。
3．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ ）电路和（ ）电路。
4．施密特触发器有（ ）个稳定状态.，多谐振荡器有（ ）个稳定状态。
5．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。
6．已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ ）kHz ；完成一次转换所用的时间应小于（ ）。
7．GAL 器件的全称是（ ），与PAL 相比，它的输出电路是通过编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使用更为方便灵活。
二、根据要求作题：（共16分）
3． 试画出用反相器和集电极开路与非门实现逻辑函数 C B AB Y +=。
2、图1、2中电路由TTL 门电路构成，图3由CMOS 门电路构成，试分别写出F1、F2、F3的表达式。
三、已知电路及输入波形如图4所示，其中FF1是D 锁存器，FF2是维持-阻塞D 触发器，根据CP 和D 的输入波形画出Q1和Q2的输出波形。设触发器的初始状态均为0。 （8分）
四、分析图5所示电路，写出Z1、Z2的逻辑表达式，列出真值表，说明电路的逻辑功能。 （10分）
五、设计一位8421BCD 码的判奇电路，当输入码含奇数个“1”时，输出为1，否则为0。要求使用两种方法实现： （20分）
（1）用最少与非门实现，画出逻辑电路图；
（2）用一片8选1数据选择器74LS151加若干门电路实现，画出电路图。
六、电路如图6所示，其中R A =R B =10k Ω,C=0.1μf ，试问：
1．在Uk 为高电平期间，由555定时器构成的是什么电路，其输出U0的频率f0=
2．分析由JK 触发器FF1、FF2、FF3构成的计数器电路，要求：写出驱动方程和状态方程，画出完整的状态转换图；
3．设Q3、Q2、Q1的初态为000，Uk 所加正脉冲的宽度为Tw=5/f0，脉冲过后Q3、Q2、Q1将保持在哪个状态？ （共15分）
中南大学信息学院《数字电子计数基础》
试题（第二套）参考答案
二、 填空（每空1分，共16分）
1． 真值表、逻辑图、逻辑表达式、卡诺图；
2．0；
3．TTL 、 CMOS ;
4．两、0 ；
5．10 、4 ；
6．20 、50μS ；
7．通用阵列逻辑、输出逻辑宏单元、E 2CMOS ；
二、根据要求作题：（共16分）
1． C B B A C B B A Y ?=+=
2． B C CA F C F B A F +==+=321;;
三、
四、（1）表达式
（2）真值表
（3）逻辑功能为：全减器
五、首先，根据电路逻辑描述画出卡诺图：
（1）最简“与－或式”为：BCD D C B D C B D A D C B A Y ++++=； “与非－与非式”为：BCD D C B D C B D A D C B A Y ????= （与非门实现图略）
（2）
六、
（1） 多谐振荡器；
（2） 驱动方程：
状态方程：
状态转换图：
（3）初态为000，五个周期后将保持在100状态。
七、
（1）状态转换图如下： （2）可以自启动； （3）模＝8；
中南大学信息院《数字电子技术基础》
期终考试试题（110分钟）(第三套)
一、填空（每题1分，共10分）
1. TTL 门电路输出高电平为 V ，阈值电压为 V ；
2. 触发器按动作特点可分为基本型、 、 和边沿型；
3. 组合逻辑电路产生竞争冒险的内因是；
4. 三位二进制减法计数器的初始状态为101，四个CP脉冲后它的状态为；
5. 如果要把一宽脉冲变换为窄脉冲应采用触发器；
6. RAM的扩展可分为、扩展两种；
7. PAL是可编程，EPROM是可编程；
8. GAL中的OLMC可组态为专用输入、、寄存反馈输出等几种工作模式；
9. 四位DAC的最大输出电压为5V，当输入数据为0101时，它的输出电压为 V；
10. 如果一个3位ADC输入电压的最大值为1V，采用“四舍五入”量化法，则它的量化阶距
为V。
二、写出图1中，各逻辑电路的输出逻辑表达式，并化为最简与或式；
(G1、G2为OC门,TG1、TG2为CMOS传输门) (10分)
三、由四位并行进位全加器74LS283构成图2所示：(15分)
1. 当A=0,X3X2X1X0=0011,Y3Y2Y1Y0=0100求Z3Z2Z1Z0=,W=
2.当A=1,X3X2X1X0=1001,Y3Y2Y1Y0=0101求Z3Z2Z1Z0=,W=
3.写出X(X3X2X1X0),Y(Y3Y2Y1Y0),A与Z(Z3Z2Z1Z0)，W之间的算法公式,并指出其功能.
四、试画出图3在CP脉冲作用下Q1,Q2,Y对应的电压波形。
(设触发器的初态为0,画6个完整的CP脉冲的波形) (15分)
五、由可擦可编程只读存储器EPROM2716构成的应用电路如图所示。
1. 计算EPROM2716的存储容量；
2.当ABCD=0110时,数码管显示什么数字；
3.写出Z的最小项表达式,并化为最简与或式；(15分)
六、由同步十进制加法计数器74LS160构成一数字系统如图所示，假设计数器的初态为0,测得组合逻辑电路的真值表如下所示：(20分)
1.画出74LS160的状态转换图；
2.画出整个数字系统的时序图；
3. 如果用同步四位二进制加法计数器74LS161代替74LS160,试画出其电路图（要求采用置数法）；
4. 试用一片二进制译码器74LS138辅助与非门实现该组合逻辑电路功能。
七、时序PLA电路如图所示：（16分）
1. 求该时序电路的驱动方程、状态方程、输出方程；
2. 画该电路的状态转换表和状态转换图；
3. 试对应X的波形（如图所示），画Q1、Q2和Z的波形；
4. 说明该电路的功能。
中南大学信息学院《数字电子技术基础》
试题（第三套）参考答案
一、填空题：
1. 3.4 V 、1.4 V ；
2.同步型、主从型；
3.逻辑器件的传输延时；
4.001 ；
5.积分型单稳态；
6.字扩展、位扩展；
7. 与阵列 、或阵列 ；
8. 组合输出 ；
9. 5/3 V ；
10. 2/15 V ；
二、 (1) C B B A C B AB Y +=?= (2) B A Z =
三、
（1）A ＝0时： Z ＝X ＋Y ＝0111； W ＝Co ＝0；
（2）A ＝1时：1++=Y X Z ＝0100； 0==Co W ；
（3）电路功能为：四位二进制加/减运算电路：
当A ＝0时，Z ＝X ＋Y ；
当A ＝1时，Z ＝X －Y ；
四、
五、
（1） 存储容量为：2K ×8；
（2） 数码管显示“6”；
（3） BCD A m Z ==7；
六、
1．状态转换图
2．
中南大学信息院《数字电子技术基础》
2. C A AB Y +=，Y 的最简与或式为 ；
3. 如图2所示为TTL 的TSL 门电路，EN=0时，Y 为 ，EN=1时，Y= ；
4. 触发器按逻辑功能可分为RSF 、JKF 、 、 和DF ；
5. 四位二进制减法计数器的初始状态为0011，四个CP 脉冲后它的状态为 ；
6. EPROM2864的有 地址输入端，有 数据输出端；
7. 数字系统按组成方式可分为 、 两种；
8. GAL 是 可编程，GAL 中的OLMC 称 ；
9. 四位DAC 的最大输出电压为5V ，当输入数据为0101时，它的输出电压为 V ；
10. 某3位ADC 输入电压的最大值为1V ，采用“取整量化法”时它的量化阶距为 V 。
二、试分析如图3所示的组合逻辑电路。 (10分)
CP 1 2 3 4 5 6 7 8 9 10 11
1. 写出输出逻辑表达式；
2. 化为最简与或式；
3. 列出真值表；
4. 说明逻辑功能。
三、试用一片74LS138辅以与非门设计一个BCD 码素数检测电路，要求：当输入为大于1的素数时，电路输出为1，否则输出为0（要有设计过程）。 （10分）
四、试画出下列触发器的输出波形 (设触发器的初态为0)。 (12分)
1.
2.
3.
五、如图所示，由两片超前进位加法器74LS283和一片数值比较器74LS85组成的数字系统。 试分析： （10分）
（1）当X 3X 2X 1X 0＝0011，Y 3Y 2Y 1Y 0＝0011时，Z 3Z 2Z 1Z 0＝？T ＝？
（2）当X 3X 2X 1X 0＝0111，Y 3Y 2Y 1Y 0＝0111时，Z 3Z 2Z 1Z 0＝？T ＝？
（3）说明该系统的逻辑功能。
六、试用74LS161设计一计数器完成下列计数循环（10分）
七、如图所示为一跳频信号发生器，其中CB555为555定时器，74LS194为四位双向移位寄存器，74LS160为十进制加法计数器。 （22分）
1. CB555构成什么功能电路？
2. 当2K 的滑动电阻处于中心位置时，求CP2频率？
3. 当74LS194的状态为0001，画出74LS160的状态转换图，说明它是几进制计数器，并求输出Y 的频率。
4. 已知74LS194工作在循环右移状态，当它的状态为0001，画出74LS194的状态转换图；
5. 试说明电路输出Y 有哪几种输出频率成份？每一频率成份持续多长时间？
中南大学信息学院《数字电子技术基础》
试题（第四套）参考答案
二、 填空题：
1. Y ＝0、Y ＝1 ；
2. C A B A +=Y ；
3. 高阻态、A Y =；
4. TF 、T’F ；
5. 1111 ；
6. 13个、8个；
7. 功能扩展电路、功能综合电路 ；
8. 与阵列、输出逻辑宏单元 ；
9. 5/3 ；
10. 1/8 ；
二、
（1）逻辑表达式
（2）最简与或式：
（3） 真值表
（4三、
（1）真值表
（2）逻辑表达式：
（3）用74LS138和与非门实现如下：
四、
五、
（1） Z 3Z 2Z 1Z 0＝0110，T ＝0；
（2） Z 3Z 2Z 1Z 0＝1110，T ＝1；
（3）系统的逻辑功能为：两位BCD 数求和电路。 六、
七、
（1）多谐振荡器；
（2）
（3）状态转换图如下；74LS160构成九进制计数器；
191CP Y f f （4）74LS194构成电路的状态转换图：
（5）可输出4种频率的信号，它们的频率分别为：
191
CP f 、181CP f 、161CP f 、121
CP f ；
数字电子技术基础期末考试试卷 1.时序逻辑电路一般由和两分组成。 2.十进制数（56）10转换为二进制数为和十六进制数为。 3.串行进位加法器的缺点是，想速度高时应采用加法器。 4.多谐振荡器是一种波形电路，它没有稳态，只有两个。 5.用6个D 触发器设计一个计数器，则该计数器的最大模值M=。 123（1（24．T ，图1 5 时，6．D 触发器 的Q 和Q1的表达式，并画出其波形。 图 D=Q n+1=Q 1= 7.已知电路如图4所示，试写出: ①驱动方程； ②状态方程； ③输出方程； ④状态表；
⑤电路功能。图4 1．设计一个三变量偶检验逻辑电路。当三变量A 、B 、C 输入组合中的“1”的个数为偶数时F=1，否则F=0。选用8选1数选器或门电路实现该逻辑电路。 要求： （1）列出该电路F(A,B,C)的真值表和表达式； （2ABCF 2求： （1（21.3.4.产生5.32 10分，共 70分） 1．解： 2．证明：左边 3．解： （1）化简该 函数为最简与或式： 解： F 3()43A B C D E A B C D E AB AC A D E =++++--------------=?+++--------------=++-------------分 分 分 ()()33()(1)22BC D B C AD B BC D BAD CAD BC BC BC D BA CA =++++--------------=++++--------------=++++-----------------------分 分分分
填对卡诺图圈对卡诺图-----------2分 由卡诺图可得： F A B A C D A C D B C B D =++++------------------------------2分 （2）画出用两级与非门实现的最简与或式电路图： 则可得电路图如下：------------------------------------------------2分 4．T 1=0.7T=0.7f= T 1=q= 1T T 5．6． 方程： n n n Q Q K Q 0 0000=+ 1111110(n n n n Q J Q K Q Q X +=+=⊕（2分） ③输出方程：n n Q Q Y 01=-----------------------------------------（1分） ④状态表：--------------------------------------------------------------------（3分） ⑤从状态表可得：为受X 控制的可逆4进制值计数器。-----------------------------（2分） 1．解：（1）依题意得真值表如下:--------------------------3分 0102J J Q ⊕（分）
中南大学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。 2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。 4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比K CMR ＝。 5．设某一阶有源滤波电路的电压放大倍数为200 1 200 f j A + = & ，则此滤波器为滤波器，其通带放大倍数为，截止频率为。 6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分）
74LS191功能表 LD CT D U / CP D 0 D 1 D 2 D 3 Q 0 Q 1 Q 2 Q 3 0 × × × d 0d 1 d 2 d 3 1 0 0 ↑ ×××× 1 0 1 ↑ ×d 0 d 1 d 2 d 3 加法计数 减法计数 命 题 人 ： 审 题 人 ： 命 题 时 间 ： 系名 专业 年级、班 学号 姓名 数字电子技术 课程试题（ 卷） 题号 一 二 三 四 五 六 七 八 九 十 总分 得分 （请将答案写在答题纸上，答在试卷上不给分） 一． 选择题（16分） 1．已知A B A B B A Y +++=，下列结果正确的是（ ） a ． Y =A b ．Y=B c ．A B Y += d ．Y=1 2．已知A=（10．44）10（下标表示进制），下列结果正确的是（ ） a ． A=（1010．1）2 b ．A=（0A ．8）16 c ． A=（12．4）8 d ．A=（20．21）5 3．下列说法不正确的是（ ） a ．当高电平表示逻辑0、低电平表示逻辑1时称为正逻辑 b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） c ．OC 门输出端直接连接可以实现正逻辑的线与运算 d ．集电极开路的门称为OC 门 4．以下错误的是（ ） a ．数字比较器可以比较数字大小 b ． 半加器可实现两个一位二进制数相加 c ．编码器可分为普通全加器和优先编码器 d ．上面描述至少有一个不正确 5．下列描述不正确的是（ ） a ．触发器具有两种状态，当Q=1时触发器处于1态 b ．时序电路必然存在状态循环 c ．异步时序电路的响应速度要比同步时序电路的响应速度慢 d ．主从JK 触发器具有一次变化现象 6．电路如下图（图中为上升沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“100”，请问在时钟作用下，触发器下一状态（Q 3 Q 2 Q 1）为（ ） a ．“101” b ．“100” c ．“011” d ．“000” 7．电路如下图，已知电路的当前状态Q 3 Q 2 Q 1 Q 0为“1100”，74LS191具有异步置数的逻辑功能，请问在时钟作用下，电路的下一状态（Q 3 Q 2 Q 1 Q 0）为（ ） a ．“1100” b ．“1011” c ．“1101” d ．“0000” 8．下列描述不正确的是（ ） a ．EEPROM 具有数据长期保存的功能且比EPROM 在数据改写上更方便 b ．DAC 的含义是数-模转换、ADC 的含义是模数转换 c ．积分型单稳触发器电路只有一个状态 d ．上面描述至少有一个不正确 二．判断题（9分） 1．TTL 输出端为低电平时带拉电流的能力为5mA （ ） 2．TTL 、CMOS 门中未使用的输入端均可悬空（ ） 3．当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这种因果关系称为与运算。（） 4．将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码器。（） 5．设计一个3进制计数器可用2个触发器实现（ ） 6．移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意模值n 的计数器。所以又称为移存型计数器（ ） 7． 判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（ ） 8． 施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（ ） 9． DRAM 需要定期刷新，因此，在微型计算机中不如SRAM 应用广泛（ ） 三．计算题（8分） 1、在如图所示电路中，U cc =5V ，U BB =9V ，R 1=5.1kΩ， R 2=15kΩ，R c =1kΩ，β=40，请计算U I 分别为5V ，0.3V 时输出U O 的大小？。 密 线 封 A B
一、名词解释（每题4分，共12分） 1. 图解法测图 利用测量仪器对地球表面局部区域内的各种地物、地貌特征点的空间位置进行 测定，并以一定的比例尺按图示符号将其绘制在图纸上。 2．数字地面模型 把地形图中的地物地貌通过存储在磁介质中的大量密集的地面点的空间坐标和地形属性编码，以数字的形式来描述的事物本体。一般包括地貌信息、基本地物信息、主要自然资源和环境信息以及主要社会经济信息。 3．波特率 表示数据传输速度的快慢，用位／秒（b／s）表示，即每秒钟传输数据的位数（bit）。 4．数字摄影测量 把摄影所获得的影像进行数字化得到数字化影像，由计算机进行处理，从而提供数字地形图或专用地形图、数字地面模型等各种数字化产品。 5．数字测图系统 以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、数据处理及数据输出、管理的测绘系统，它包括硬件和软件两个部分。 6．矢量数据 图形的离散点坐标(x，y)的有序集合，用来描述地图实体的一种数据。 7．栅格数据结构 栅格数据结构是将整个制图区域划分成一系列大小一致的栅格(每个格也称像元或像素)，形成栅格数据矩阵，用以描述整个制图区域。 8．数据编码 在数字测图中一般用按一定规则构成的符号串来表示地物属性和连接关系等信息。这种有—定规则的符号串称为数据编码。 9．投影误差 当地面点高于或低于基准面（通常以测区地面的平均高程为航高起算面，即为基准面）时，地面点在像片上的影像虽是一个点，但与其在基准面上垂直投影的点的影像相比，却产生了一段直线位移，这种像点位移就是投影误差 10．一步测量法 利用全站仪采集数据，可以采用图根导线与碎部测量同时作业的“一步测量法”。即在一个测站上，先测导线的数据，接着就进行碎部点数据的采集。在测定导线后，可自动提取各条导线测量数据，进行导线平差，然后调用系统“数据处理”菜单下的“一步测量重算”功能，按新坐标对碎部点进行坐标重算。 二、填空题（每空0.5分，共25分） 1．在全站仪技术指标中3+3PPm×D，第一个3代表绝对精度,第二个3代表相对精度。
《模拟电子技术》复习题综合（第1、2章） 一.选择题 1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。A.二 B.三 C.四 D 五 ２、在P 型半导体中,自由电子浓度 Ｃ 空穴浓度。A ．大于 B.等于 C ．小于 ３、本征半导体温度升高以后， Ｃ 。 A.自由电子增多,空穴数基本不变 B ．空穴数增多,自由电子数基本不变 C ．自由电子数和空穴数都增多，且数目相同 Ｄ.自由电子数和空穴数都不变 4、空间电荷区是由 C 构成的。A ．电子 B.空穴 C.离子 D.分子 5、ＰN 结加正向电压时,空间电荷区将 Ａ 。 Ａ. 变窄 Ｂ． 基本不变 C. 变宽 D ． 无法确定 6、稳压管的稳压区是其工作在 Ｃ 。A. 正向导通 B ．反向截止 C.反向击穿 7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。 A. 前者反偏、后者也反偏 Ｂ. 前者正偏、后者反偏 Ｃ. 前者正偏、后者也正偏 D ． 前者反偏、后者正偏 ８、当温度升高时，二极管的反向饱和电流将 A 。Ａ． 增大 B ． 不变 C. 减小 D. 都有可能 ９、工作在放大区的某三极管,如果当I B 从12μA 增大到２2μA 时，I Ｃ从1m Ａ变为２mA ，那么它的β约为 C 。Ａ. 83 B. ９1 C. 10０ D ． 1０ １0、晶体管是 A 器件。Ａ.电流控制电流 B.电流控制电压 Ｃ．电压控制电压 D.电压控制电流 1１、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。图1为 Ｄ ；图２为 A 。[基极电位总是处于中间］ A.ＮＰN 硅管 B.P ＮP 硅管 C ．ＮP Ｎ锗管 D.P ＮP 锗管 12、场效应管是 Ｄ 器件。 A ．电流控制电流 B.电流控制电压 C ．电压控制电压 D.电压控制电流 13、基本共射放大电路中,基极电阻R ｂ的作用是 A 。 Ａ.限制基极电流,使晶体管工作在放大区，并防止输入信号短路 Ｂ.把基极电流的变化转化为输入电压的变化C ．保护信号源 D.防止输出电压被短路 １4、基本共射放大电路中,集电极电阻Ｒc 的作用是 Ｂ 。 A ．限制集电极电流的大小 B.将输出电流的变化量转化为输出电压的变化量 C.防止信号源被短路 D.保护直流电压源E Ｃ 15、基本共射放大电路中，输入正弦信号,现用示波器观察输出电压u o 和晶体管集电极电压u c 的波形,二者相位 A 。A.相同 B ．相反 C.相差90° Ｄ.相差270° 16、NP Ｎ管基本共射放大电路输出电压出现了非线性失真，通过减小R b 失真消除, 这种失真一定 ① 0V 5.7V 图 1 ① 9V 2.3V 图2
一、判断题 1.野外数字采集就就是使用全站仪或GPS RTK接收机在实地测定地形点位置。 ( V ) 2.测站信息主要包括测站点坐标(或点号)、仪器高、定向点坐标(或点号)、定向 起始角度。 ( V ) 3.山脊线、山谷线、陡坎骨架线都就是地性线。( V ) 4.在Auto CAD中任一图层都可以打开或关闭,可以设置不同颜色,可以锁定 不让编辑。(V) 5.测点点号定位成图法在绘制平面图时不需(要)人工输入测点点号。( X ) 6.CASS屏幕菜单主要用于绘制平面图。(V ) 7.坐标定位成图法可以设置“节点”捕捉功能。(V ) 8.对象特征管理可以修改图元的图层、颜色、线形,甚至位置(不可改)。( X ) 9.绘制等高线应先建立数字高程模型(三角网)。(V ) 10.坐标定位成图法在绘制平面图时必须人工输入测点坐标(测点点号)。(X ) 11.一个地物就是一个图块,一幅图也可以视为图块。( V ) 12.图块不“炸开”就不能进行编辑。( V ) 14.扫描仪扫描结果就是栅格数据,必须经过矢量化才能得到线划地图。(V) 15.“利用CASS扫描矢量化”只能使用右侧屏幕菜单,操作鼠标逐点采集数据,不能自动跟踪绘制曲线。( V ) 16、通过地形图数字化得到的数字地形图,其地形要素的位置精度不会高于原地形图的精度。( V ) 17、通过地形图数字化得到的数字地形图,其地形要素的位置精度比原地形图的精度高(低)。( X ) 18.CASS系统中的坐标数据文件就是一种扩展名为“CAS”(dat)的图形文件。(X ) 19、平板仪测图＋数字化仪数字化测图的模式简称电子平板。(X ) 20.数字测图可以实现作业自动化,信息数字化,采集、绘图、用图一体化。(V) 21、定位信息指独立地物定位点、文字注记定位点的位置信息(点号)。( X ) 22、野外数字测图比白纸测图精度高。( V ) 23、使用普通经纬仪也可以进行数字测图。( V ) 24.能同时测角、测距,并能自动计算坐标的电子仪器称为全站仪。( V )
. 数字电子技术基础期末考试试卷 一、填空题 1. 时序逻辑电路一般由 和 两分组成。 2. 十进制数（56）10转换为二进制数为 和十六进制数为 。 3. 串行进位加法器的缺点是 ，想速度高时应采用 加法器。 4. 多谐振荡器是一种波形 电路，它没有稳态，只有两个 。 5. 用6个D 触发器设计一个计数器，则该计数器的最大模值M= 。 二、化简、证明、分析综合题： 1．写出函数F (A,B,C,D) =A B C D E ++++的反函数。 2．证明逻辑函数式相等：()()BC D D B C AD B B D ++++=+ 3．已知逻辑函数F= ∑（3,5,8,9，10，12）+∑d(0,1,2) （1）化简该函数为最简与或式： （2）画出用两级与非门实现的最简与或式电路图： 4．555定时器构成的多谐振动器图1所示，已知R 1=1K Ω，R 2=8.2K Ω，C=0.1μF 。试求脉冲宽度 T ，振荡频率f 和占空比q 。 ………………………密……………………封…………………………装…………………订………………………线……………………… 系别 专业（班级） 姓名 学号
图1 5．某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态 时，1Y 、6Y 分别才为低电平（被译中）。 图2 6．触发器电路就输入信号的波形如图3所示，试分别写出D 触发器的Q 和Q1的表达式，并画出其波形。 图3 ………………封…………………………装…………………订………………………线………………………
D= Q n+1= Q1= 7. 已知电路如图4所示，试写出: ①驱动方程； ②状态方程； ③输出方程； ④状态表； ⑤电路功能。图4 三、设计题：（每10分，共20分） 1．设计一个三变量偶检验逻辑电路。当三变量A、B、C输入组合中的“1”的个数为偶数时F=1，否则F=0。选用8选1数选器或门电路实现该逻辑电路。要求： （1）列出该电路F(A,B,C)的真值表和表达式； （2）画出逻辑电路图。 2．试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。要求： （1）列出计数器状态与V01、V02的真值表；
模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 3．差分放大电路中，若u I1=100μV ，u I 2 =80μV 则差模输入电压u Id = 20μV ；共模输入电压 u Ic =90 μV 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。 A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。 a ．不用输出变压器 b ．不用输出端大电容 c ．效率高 d ．无交越失真 9．稳压二极管稳压时，其工作在( C )，发光二极管发光时，其工作在( A )。 a ．正向导通区 b ．反向截止区 c ．反向击穿区 三、放大电路如下图所示，已知：V CC 12V ，R S 10k Ω，R B1 120k Ω， R B2 39k Ω，R C 3.9k Ω ， R E 2.1k Ω， R L 3.9k Ω ， r bb’ Ω，电流放大系数β50，电路中电容容量足够 大，要求： 1．求静态值I BQ ，I CQ 和U CEQ (设U BEQ 0.6V )； 0 i D /mA -4 u GS /V 5 + u O _ u s R B R s +V CC V C + R C R i O t u I t u o 4题图 7题图 R L
数字化测图期末考试 1、1．数字化测图实质上是一种全解析计算机辅助测图的方法。 2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。 3、★数据采集的信息包括：图形信息（几何信息），它包括：定位信息和连接信 息；属性信息（非几何信息），它包括：定性信息和定量信息。 4、栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称 之为矢量化。 5、数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支 持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。 6、地面测量仪器是野外获取定性信息的基本设备，目前主要设备是全站仪，在 天空开阔的地方也可以用双频动态GPS接收机（RTK）。 7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出 设备。 8、数字化测图的基本原理是采集地面上的地形、地物要素的三维坐标以及描述 其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。 9、数据采集就是将地形、地物要素转换为数字信息的过程。 10、地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格 数据两种数据格式。 11、数字化测图系统可分为数据输入、数据处理和图形输出三部分。 12、今后的发展趋势将是采用数字化摄影测量方法，周期性完成大区域的较 小比例尺地形图测绘任务。野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘，或是局部修测等任务。 13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、 输入输出设备等功能相对独立的部分。 14、根据测定传播时间方法的不同，光电测距仪可分为脉冲式测距仪和相位 式测距仪。 15、★GPS是一个相当复杂的系统，按功能划分，可分为：空间部分、地面 监控部分和GPS接收机部分。 16、直线裁剪的算法包括编码裁剪法、中点对分算法。 17、数字化野外测量设备目前主要有全站仪和GPS接收机两种，全站仪是普 便使用的数字化测绘采集设备，GPS接收机要求在测点处天空开阔。 18、全站仪按照获取电信号方法分类，光电度盘一般分为两大类：绝对编码 读盘测角系统和增量光栅测角系统。 19、不管地貌如何复杂，都可以把地面看成是想着各个方向倾斜和具有不同 坡度的面组成的多面体，在抽象的时候要尽量避免悬空面和切割面。 20、Cass7.0窗口的主要部分是图形显示区，操作命令主要位于三个部分：顶 部下拉式菜单、右侧屏幕菜单、快捷工具按钮。 21、测绘地貌和测绘地物一样，首先需要确定地貌特征点，然后连接地性线， 得到地貌整个骨干的基本轮廓。 22、山脊线、山谷线，坡脚线（山坡和平地的交界线）等可以看作是多面体 的棱线，这些棱线统称为地性线。
数字电子技术基础考题 一、填空题：（每空3分，共15分） 1．逻辑函数有四种表示方法，它们分别是（真值表）、（逻辑图）、（逻辑表达式）和（卡诺图）。 2．将2004个“1”异或起来得到的结果是（0 ）。 3．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。4．TTL器件输入脚悬空相当于输入（高）电平。 5．基本逻辑运算有: （and ）、（not ）和（or ）运算。 6．采用四位比较器对两个四位数比较时，先比较（最高）位。 7．触发器按动作特点可分为基本型、（同步型）、（主从型）和边沿型；8．如果要把一宽脉冲变换为窄脉冲应采用（积分型单稳态）触发器 9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（TTL ）电路和（CMOS ）电路。 10．施密特触发器有（2）个稳定状态.，多谐振荡器有（0 ）个稳定状态。 11．数字系统按组成方式可分为功能扩展电路、功能综合电路两种；12．两二进制数相加时，不考虑低位的进位信号是（半）加器。 13．不仅考虑两个_______本位_____相加，而且还考虑来自___低位进位____相加的运算电路，称为全加器。 14．时序逻辑电路的输出不仅和___该时刻输入变量的取值______有关，而且还与_电路原来的状态_______有关。 15．计数器按CP脉冲的输入方式可分为__同步计数器和____异步计数器_。 16．触发器根据逻辑功能的不同，可分为_____rs______、______jk_____、___t________、___d________、___________等。 17．根据不同需要，在集成计数器芯片的基础上，通过采用__反馈归零法_________、__预置数法_________、__进位输出置最小数法__等方法可以实现任意进制的技术器。 18．4. 一个JK 触发器有 2 个稳态，它可存储 1 位二进制数。 19．若将一个正弦波电压信号转换成同一频率的矩形波，应采用多谐振荡器电路。20．把JK触发器改成T触发器的方法是 j=k=t 。 21．N个触发器组成的计数器最多可以组成2n 进制的计数器。 22．基本RS触发器的约束条件是rs=0 。
中 南 大 学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是 控制器件，当其工作在放大区时发射结需要加 偏置，集电结需要加 偏置。场效应管是 控制器件。 2． 在有源滤波器中，运算放大器工作在 区；在滞回比较器中，运算放大器工作在 区。 3． 在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是 放大器，A u2是 放大器，A u3是 放大器。 4． 在双端输入、单端输出的差动放大电路中，发射极R e 公共电阻对 信号的放大作用无影响，对 信号具有抑制作用。差动放大器的共模抑制比K CMR ＝ 。 5． 设某一阶有源滤波电路的电压放大倍数为 2001200f j A += ，则此滤波器为 滤波器， 其通带放大倍数为 ，截止频率为 。 6． 如图所示的功率放大电路处于 类工作状态；其静态损耗为 ；电路的最大输出功率为 ；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D 为理想元件，已知u i = 5sin ωt V ，试对应u i 画出u o 的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分） 2．画出放大电路的微变等效电路；（3分） 3．求电压放大倍数A u、输入电阻R i和输出电阻R o；（6分）
数字电子技术基础1 一．1．（1５分） 试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。设各触发器初态为“0”。 二．（15分） 已知由八选一数据选择器组成的逻辑电路如下所示。试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。 八选一数据选择器输出端逻辑表达式为：Y=Σm i D i,其中m i是S2S1S0最小项。 三．（8分） 试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A （A1、A0），B（B1、B0）。要求用三个3输入端与门和一个或门实现。 四．（12分） 试按步骤用74LS138和门电路产生如下多输出逻辑函数。 74LS138逻辑表达式和逻辑符号如下所示。 五．（15分） 已知同步计数器的时序波形如下图所示。试用维持-阻塞型D触发器实现该计数器。要求按步骤设计。 六．（18分） 按步骤完成下列两题 1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。 2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。 图5-1
图5-2 七． 八．（10分） 电路下如图所示，按要求完成下列问题。 1．指出虚线框T1中所示电路名称. 2．对应画出V C 、V 01、A 、B 、C 的波形。并计算出V 01波形的周期T=？。 数字电子技术基础2 一．（20分）电路如图所示，晶体管的β＝100,Vbe=0.7v 。 （1）求电路的静态工作点; （2） 画出微变等效电路图, 求Au 、r i 和r o ； （3）若电容Ce 开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势. 二．（15分）求图示电路中a U 、b U 、b U 、c U 及L I 。 三．（8分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号X 1如下图所示，试分别画出各单元电路相应的电压输出信号波形Y 1、Y 2、Y 3。设各触发器初始状态为“0”态。 四．（8分）判断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。 （a ） （b ）
---○---○--- ---○---○--- 学 院 专业班级 学 号 姓 名 … … … … 评卷 密 封 线 … … … … …… 密 封线 内不 要答 题 ，密封 线外 不 准 填写 考 生信 息， 违 者 考试 成 绩 按0 分 处理 … … … ……… 评 卷 密封 线 … …… … 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间110分钟 80学时， 5 学分，闭卷，总分100分，占总评成绩 70 % 20 年 月 日 题 号 一 二 三 四 五 六 七 八 合 计 满 分 10 19 16 12 8 15 10 10 100 得 分 评卷人 复查人 一、选择题(本题10分，每小题2分) 1．三极管工作在饱和状态时，发射结和集电结处于（ A ）。 A ．两者均正偏； B ．前者正偏，后者反偏； C ．两者均反偏； D ．前者反偏，后者正偏； 2．电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ A ）。 A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 3．欲使放大电路的输入电阻增加，带负载能力强，应引入（ B ）。 A ．电流串联负反馈； B ．电压串联负反馈； C ．电流并联负反馈； D ．电压并联负反馈； 4．能使逻辑函数F=A ⊕B ⊕C ⊕D 均为1的输入变量组合是（ A ）。 A ．1101，0001，0100，1000 B ．1100，1110，1010，1011 C ．1110，0110，0111，1111 D ．1111，1001，1010，0000 4．右图所示波形反映的逻辑函数是（ AB ）。 （其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5．对功率放大电路的基本要求是在不失真的情况下能有（ B ）。 A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 C. 尽可能小的零点漂移 得 分 评卷人

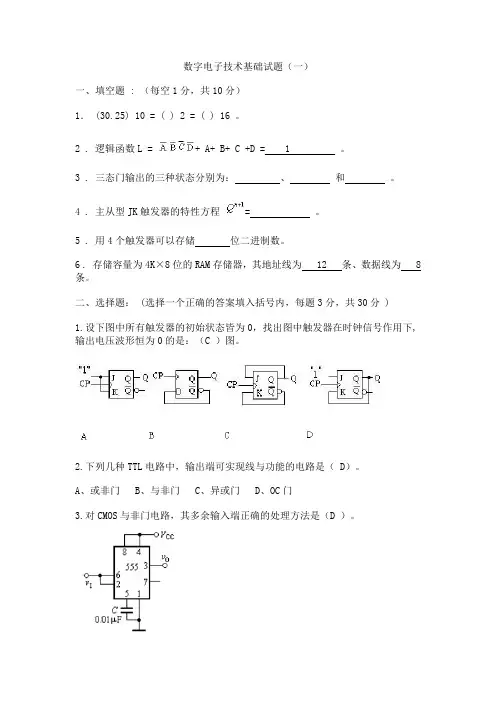

数字电子技术基础试题（一） 一、填空题 : （每空1分，共10分） 1． (30.25) 10 = ( ) 2 = ( ) 16 。 2 . 逻辑函数L = + A+ B+ C +D = 。 3 . 三态门输出的三种状态分别为：、和。 4 . 主从型JK触发器的特性方程= 。 5 . 用4个触发器可以存储位二进制数。 6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。 二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 ) 1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。 2.下列几种TTL电路中，输出端可实现线与功能的电路是（）。 A、或非门 B、与非门 C、异或门 D、OC门 3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
