往复式空气压缩机的分类和优缺点
往复式空气压缩机是空压机的主要种类之一，它利用曲轴旋转来带动连杆及活塞进行往复运动，从而产生压缩空气。其实往复式空压机也有许多分类，下面让我们大家一起看看。
空气压缩机

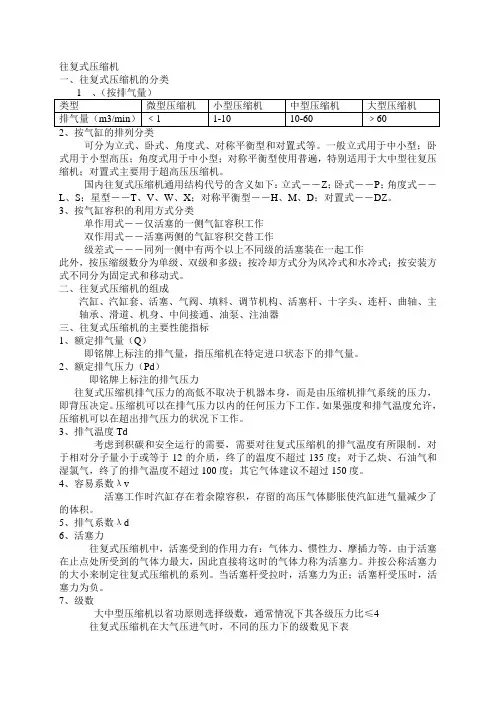

往复式空气压缩机的分类：
按活塞的压缩动作可分为：
1）单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。
2）双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。
3）多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。
4）多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。
按压缩机的排气终压力可分为：
1）低压压缩机：排气终了压力在3
~10表压。
2）中压压缩机：排气终了压力在10~
100表压。
3）高压压缩机：排气终了压力在100~
1000表压。
4）超高压压缩机：排气终了压力在1000表压以上。
按排气量（进口状态）分类：
微型压缩机，排气量<1m3/min
小型压缩机，排气量1~10m3/min
中型压缩机，排气量10~60m3/min
大型压缩机，排气量>
60m3/min
按结构形式分类：
可分为立式、卧式、角度式、对称平衡型和对制式等。一般立式用于中小型；卧式用于小型高压；角度式用于中小型；对称平衡型使用普遍，特别使用于大中型往复式压缩机；对制式主要用于超高压压缩机。
国内往复式压缩机通用结构代号的含义如下：立式一Z。卧式一P，角度式一L、S,星型-T、V、W、X,对称平衡型一H、M、D,对制式-DZ。
往复式空气压缩机优点：
（适用压力范围广；
（适应性强，即排气范围较广；
（可维修性强；
（技术上较为成熟，生产使用上积累了丰富的经验；
往复式空气压缩机缺点：
（转速不高，机器大而重；
（结构复杂，易损件多，维修量大；
（排气不连续，造成气流脉动；
（运转时有较大的震动；
